Construindo na série NZXT H6

Este guia abordará o processo de construção na Série NZXT H6 de gabinetes.Lembre-se de que o guia a seguir é baseado na experiência de um construtor com peças imediatamente disponíveis.Sua construção pode variar muito, e nós realmente a encorajaríamos.Se você tem uma construção da qual está particularmente orgulhoso em seu gabinete NZXT H6 Series, sinta-se à vontade para compartilhá-la conosco em nossas contas de mídia social:

• Oficial #NZXTSetups Grupo no Facebook
• @NZXT no Twitter
• @NZXT No instagram
• @NZXT no Tiktok
• O Discord Oficial da Comunidade NZXT

Construir na série NZXT H6 é uma experiência incrivelmente fácil e direta que não é apenas convidativa para construtores iniciantes, mas incrivelmente flexível para construtores experientes que procuram construir uma peça de referência.Neste guia, daremos uma olhada em alguns recursos principais do H6 para você começar sua construção.

Preparando sua construção

Como acontece com qualquer construção de PC, é sempre melhor certificar-se de que todos os componentes estão funcionando corretamente antes de iniciar o gabinete.Isso pode ser feito montando seu PC fora do gabinete, geralmente em cima da caixa da placa-mãe em um processo chamadobreadboarding.O principal objetivo disso é garantir que tudo esteja funcionando antes de trabalharmos no caso, caso uma peça chegue com um problema que precise ser substituída.

Abordaremos o breadboard como um todo em outro guia no futuro, mas o primeiro passo aqui será o mesmo do breadboard do seu PC, que serápreparar sua placa-mãe.

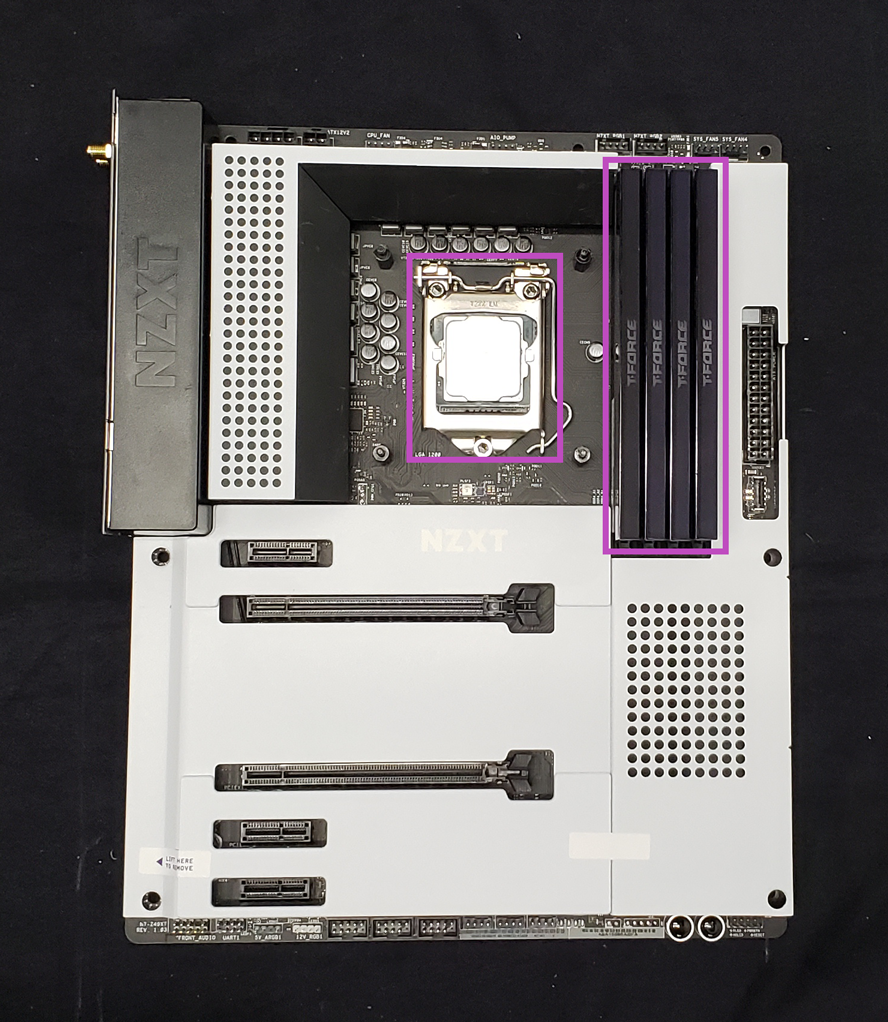

Preparando a placa-mãe

É recomendado preparar sua placa-mãe e quaisquer componentes conectadosantes detrabalhar no gabinete, pois isso tornará as instalações posteriores muito mais fáceis.Este processo geralmente incluirá o seguinte:

• Instale a CPU no soquete da CPU
• Instale sua RAM de acordo com o manual do usuário da placa-mãe

  • Para a maioria das configurações de canal duplo e dois sticks, você instalará a RAM nos slots 2 e 4. Para nossa construção, usaremos uma configuração de canal duplo e quatro sticks.
• Se você estiver usando SSDs M.2, instale-os de acordo com o manual do usuário da placa-mãe
• Se o seu cooler da CPU incluir placa traseira ou hardware de montagem especial, instale-o agora.
• Se você estiver usando um cooler de torre como oNZXT T120 Série, é recomendado instalar seu cooler agora

Com sua placa-mãe preparada, deixe-a de lado enquanto preparamos o gabinete.

Preparando o Caso

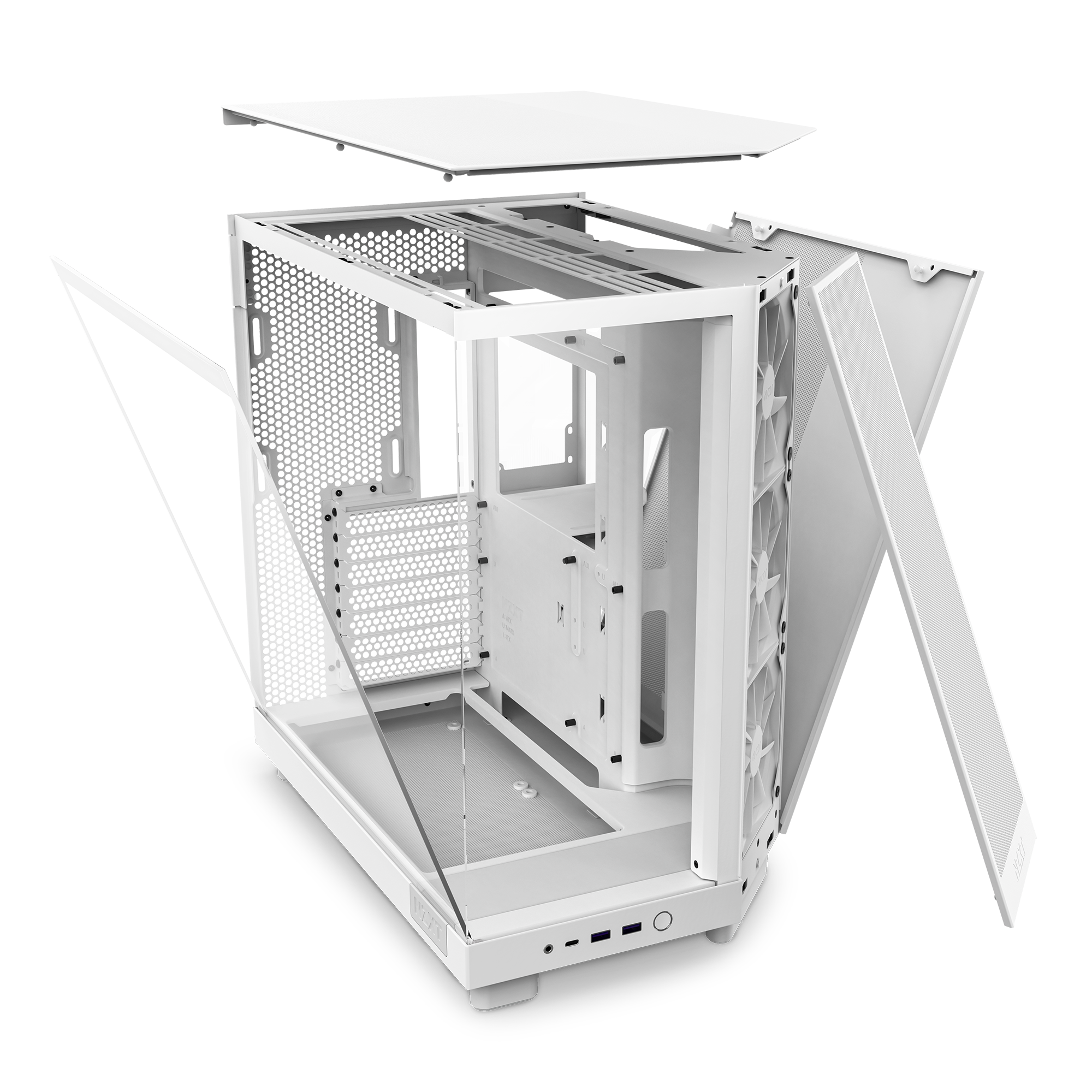

Ao contrário da placa-mãe, onde adicionamos peças para prepará-la, preparar o gabinete em si significa reduzi-lo ao básico para acessar com mais eficiência todos os cantos do gabinete e tornar nossa construção o mais fácil possível.

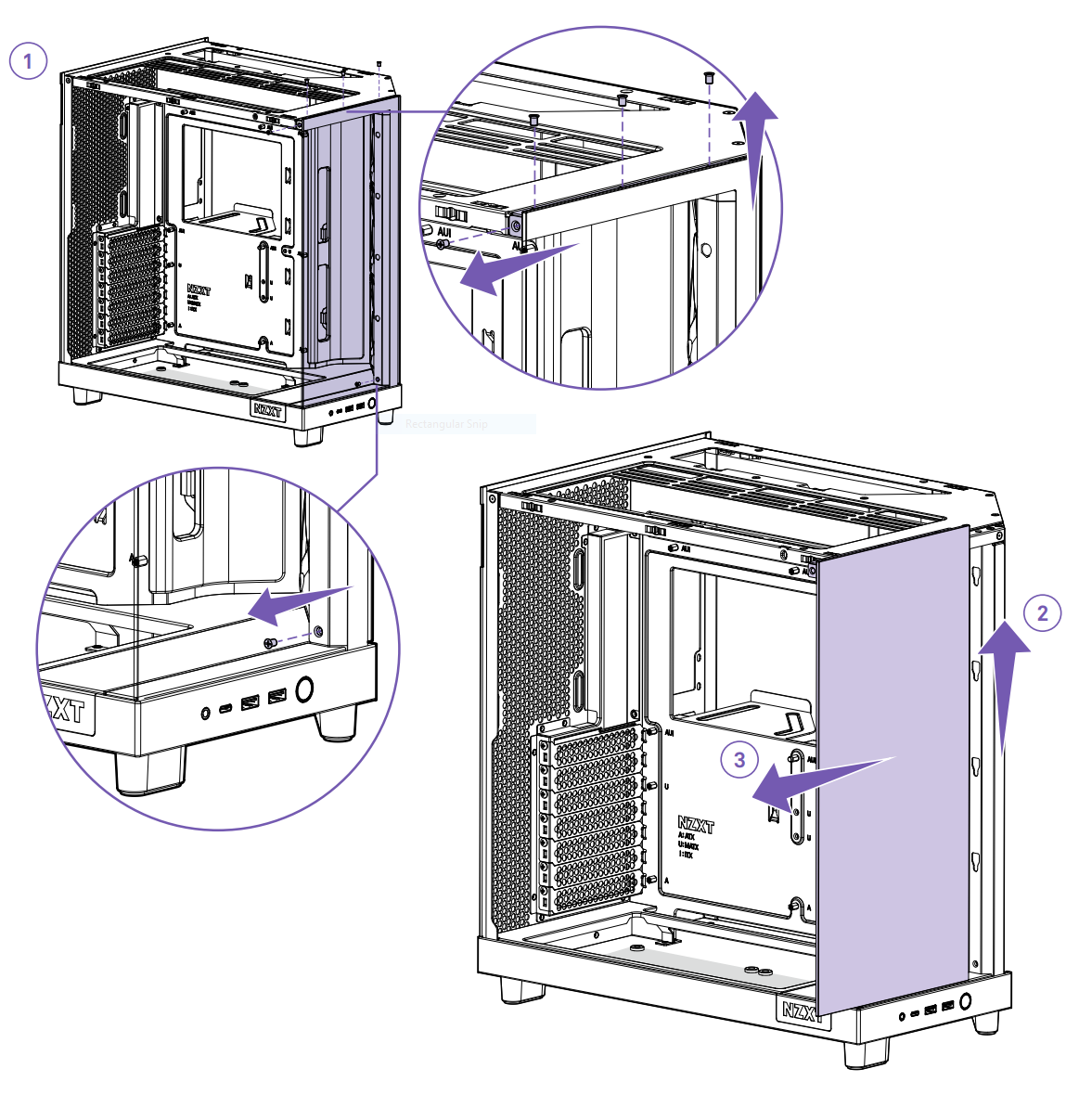

Comece afrouxando os parafusos de retenção na parte traseira do gabinete que prendem o painel lateral temperado esquerdo e o painel lateral metálico direito.Observe que esses parafusos são cativos, portanto, eles não sairão depois de afrouxados e, em vez disso, ficarão frouxos depois de destravados.Com esses parafusos afrouxados, removeremos esses dois painéis puxando-os da parte superior traseira do gabinete e deixando-os de lado.Para o painel de vidro, recomenda-se colocá-lo sobre uma superfície plana e macia para evitar danos ao painel.

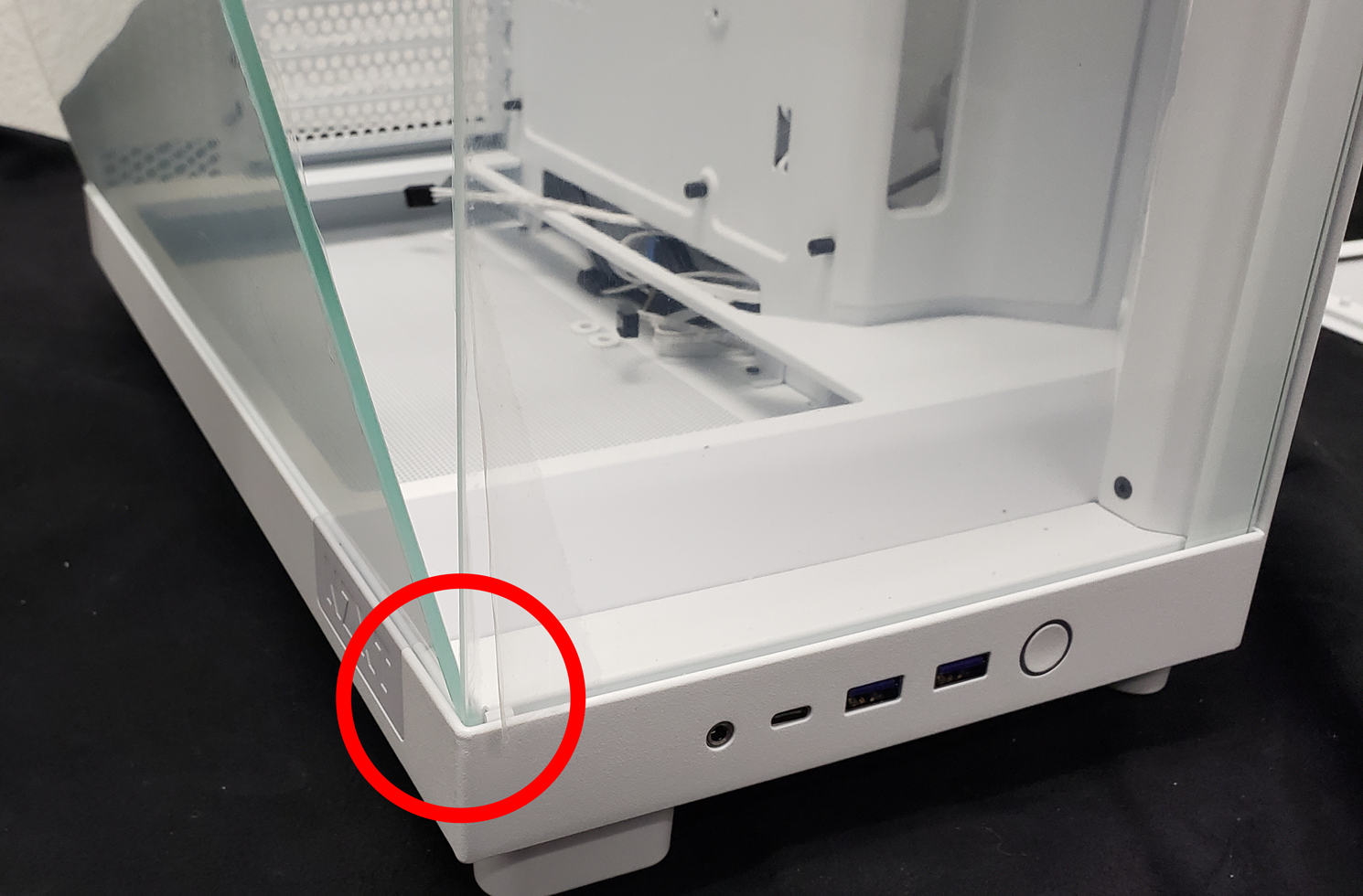

Note:  Tenha cuidado ao remover o painel de vidro temperado do lado esquerdo.O painel se encaixa na parte inferior do gabinete e pode quebrar se for pressionado ao longo dessa borda.

Para os painéis de malha superior e frontal direito, eles serão totalmente ajustados por fricção ao gabinete usando um conjunto de clipes e juntas esféricas.Eles podem ser facilmente removidos encontrando uma borda exposta onde um dos painéis maiores foi removido ou usando a borda encontrada na parte traseira e inferior do gabinete e puxando para fora.

Por fim, podemos retirar o vidro temperado frontal do case para ter melhor acesso aos nossos componentes internos durante a construção.Para fazer isso, desparafuse os três parafusos localizados ao longo da borda superior do painel de vidro, seguido pelo parafuso na parte superior esquerda do painel fora do gabinete e por último o parafuso na parte inferior direita do painel dentro do gabinete .Depois que todos os 5 parafusos forem removidos, levante o painelpara cimapara destravá-lo da lateral do gabinete e remova-o.Tal como acontece com o painel lateral esquerdo, recomenda-se colocar este painel sobre uma superfície plana e macia para evitar qualquer dano.

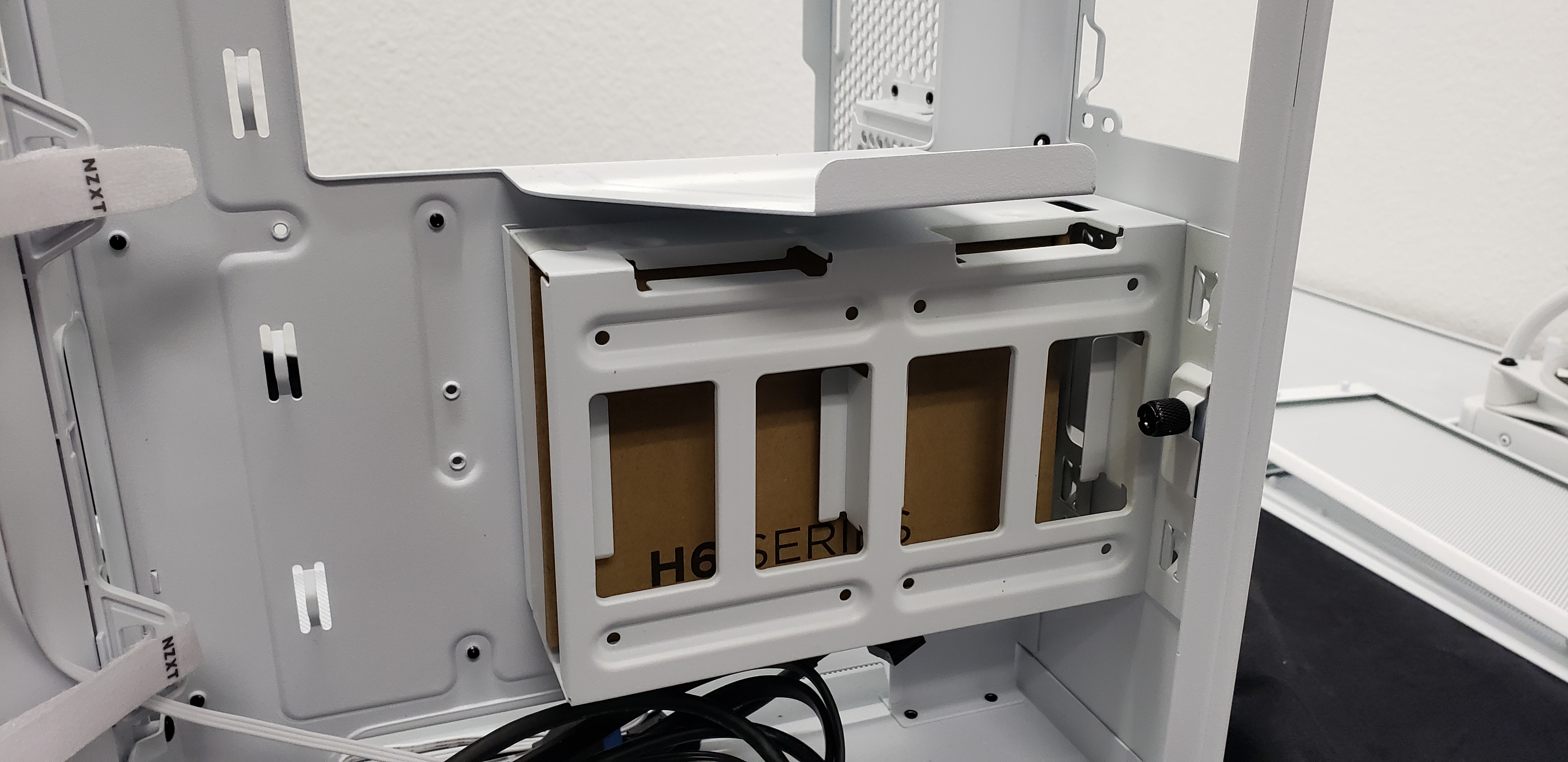

A última coisa a remover será a gaiola da unidade e a caixa de acessórios da câmara direita do gabinete.Para fazer isso, afrouxe o parafuso de retenção como fez com os painéis laterais e levante o compartimento da unidade para destravá-lo da parte traseira do gabinete e puxe-o para fora.Dentro da gaiola da unidade, você encontrará a caixa de acessórios que incluirá vários parafusos, fixadores e braçadeiras necessários para sua construção.

Instalando a placa-mãe

Com o gabinete e a placa-mãe preparados, o próximo passo é prosseguir e instalar a placa-mãe.Comece verificando o próprio gabinete para ter certeza de que os espaçadores corretos estão pré-instalados.Por padrão, os gabinetes da série NZXT H6 serão configurados para placas-mãeATXeITX.Se você estiver usando uma placa-mãemATX (Micro ATX), você precisará realocar alguns dos espaçadores pré-instalados das montagens inferiores rotuladasApara as montagens superiores rotuladasUem para montar corretamente sua placa-mãe.

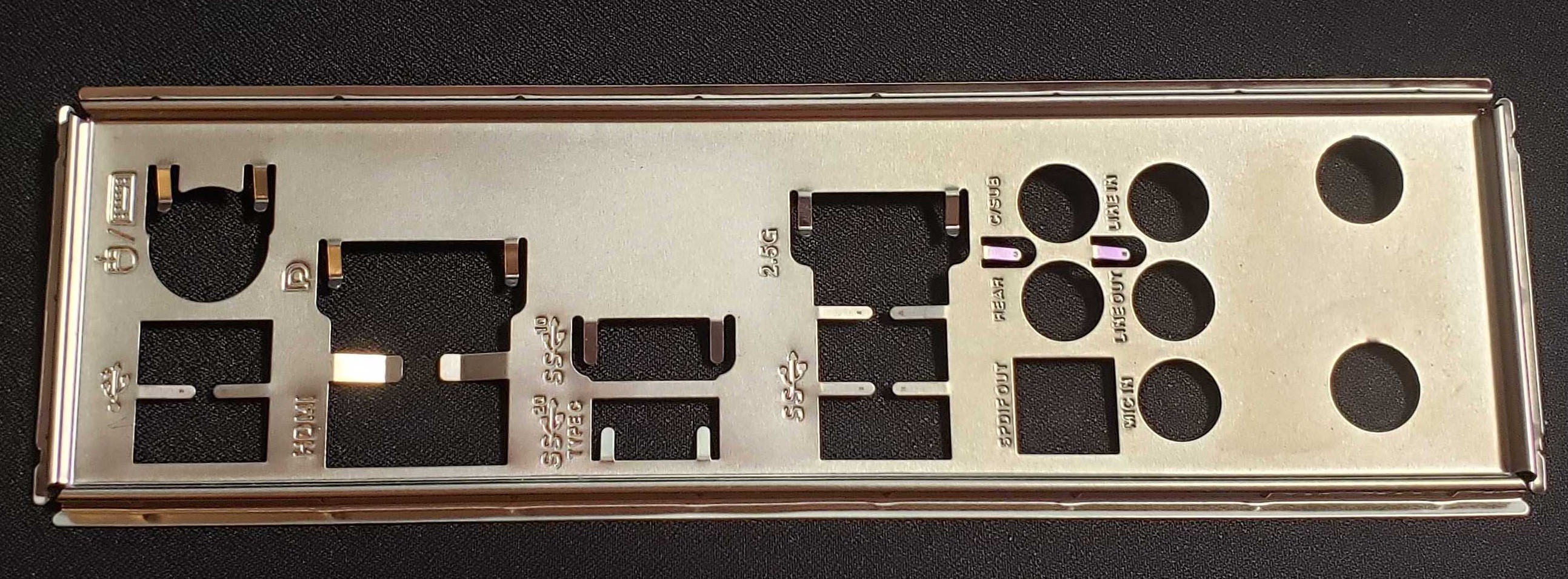

Se sua placa-mãenãoincluir um integrado I/O placa, você também precisará certificar-se de que ela esteja instalada com segurança na parte traseira do gabinete nesta etapa, pressionando-a no recorte dedentro dedo gabinete.Tenha cuidadoao instalar um I/O placa, pois geralmente são feitas de metal estampado e podem ser muito afiadas.

Muitas placas-mãe, incluindo nossas placas-mãe NZXT série N incluirão umintegradoI/O placa, tornando a instalação muito mais fácil.

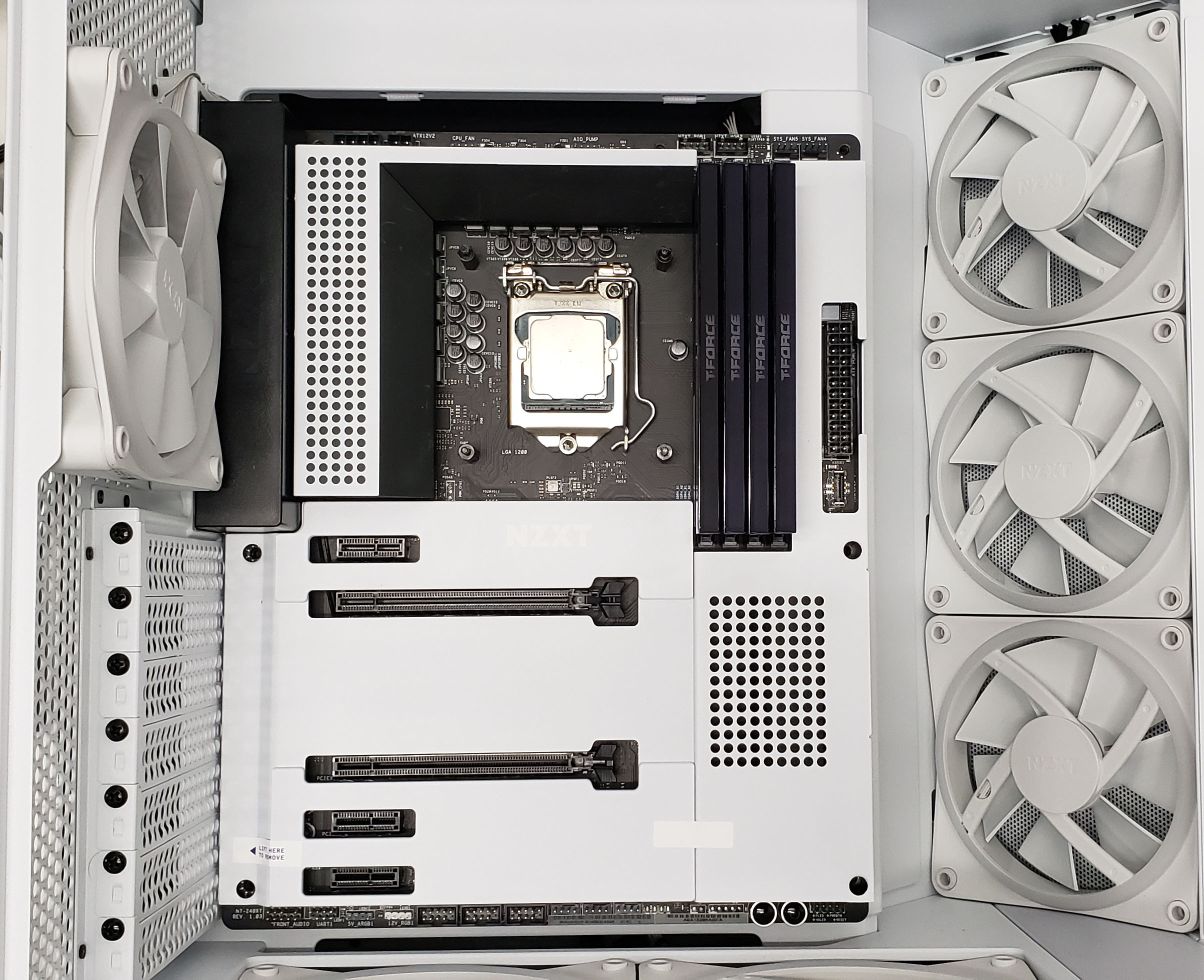

Alinhe a placa-mãe com o I/O placa ou recorte na parte traseira do gabinete e, em seguida, abaixe a placa-mãe para que todos os espaçadores se alinhem corretamente com os orifícios dos parafusos na placa-mãe.O gabinete NZXT H6 incluirá um suporte central elevado que ajudará a alinhar a placa-mãe no lugar.Assim que a placa-mãe estiver no lugar, fixe-a no gabinete usando os parafusos de montagem6-32 x 5 mmincluídos, encontrados na caixa de acessórios.

Instalando Ventiladores e Radiadores

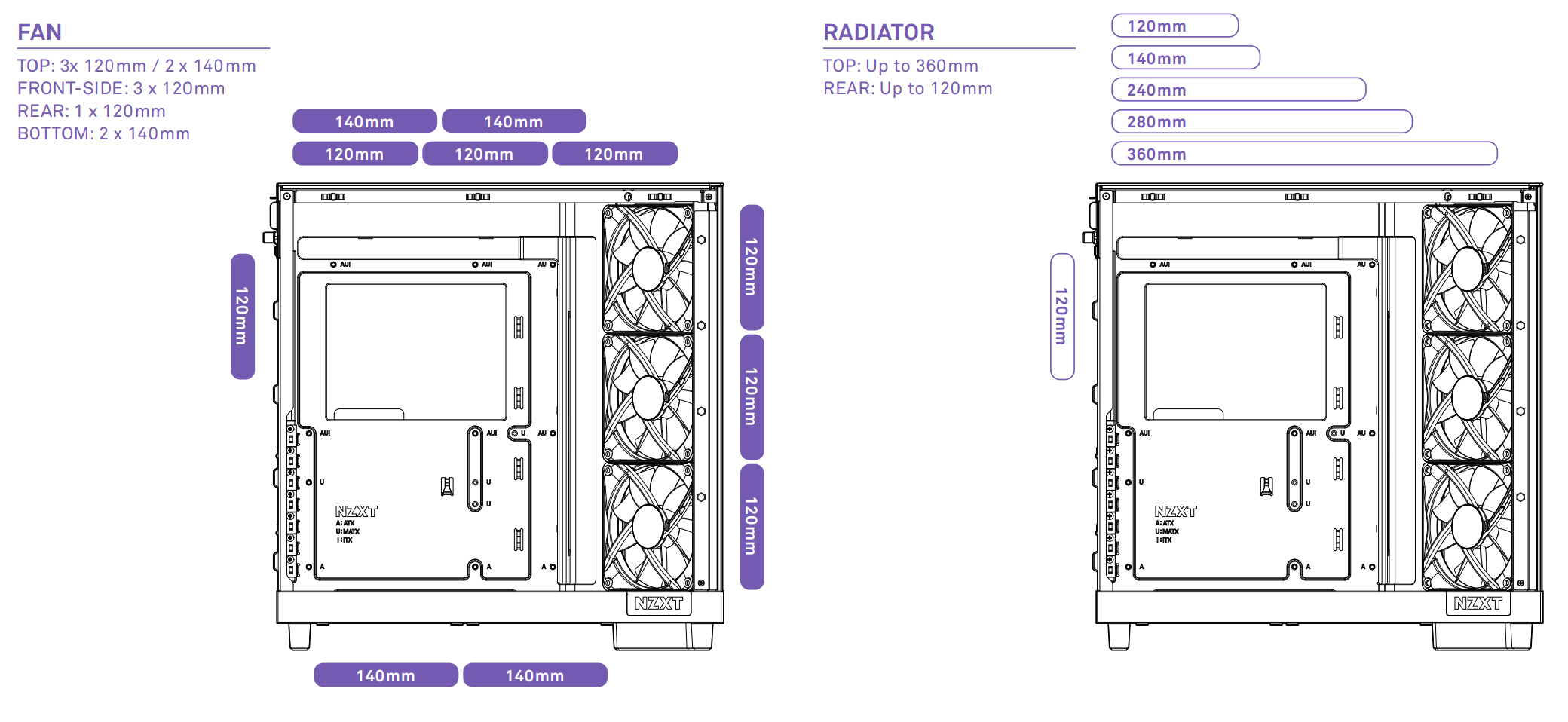

A Série NZXT H6 inclui algumas opções de instalação de ventoinhas e radiadores no gabinete, que serão detalhadas no gráfico abaixo:

	Fã	Radiador
Frente direita	Até três (3) ventoinhas de 120 mm	Não
Principal	Até três (3) ventoinhas de 120 mmou Até duas (2) ventoinhas de 140 mm	120, 240 ou 360 mmou140 ou 280 mm
Traseira	Uma (1) ventoinha de 120 mm	120 mm
Fundo	Até duas (2) ventoinhas de 140 mm	Não

Você também pode notar que os gabinetes da série H6 incluirão 3 ventoinhas pré-instaladas na seção frontal direita com o modelo exato dependendo do tipo de gabinete que você possui:

• NZXT H6 Flow - Três (3) ventiladores de fluxo de ar silencioso NZXT F120Q de 120 mm (versão de gabinete)
• NZXT H6 Flow RGB - Três (3) ventoinhas NZXT F120 RGB Core de 120 mm (versão case)

Para aqueles que desejam usar ventoinhas diferentes na frente, qualquer ventoinha padrão de gabinete de 120 mm deve caber sem problemas.Para esta construção, usaremos as ventoinhasNZXT F120 RGB Duo 120 mm.Tenha em mente, entretanto, que devido à folga de altura vocênão podeinstalar um radiador na seção Frontal Direita.

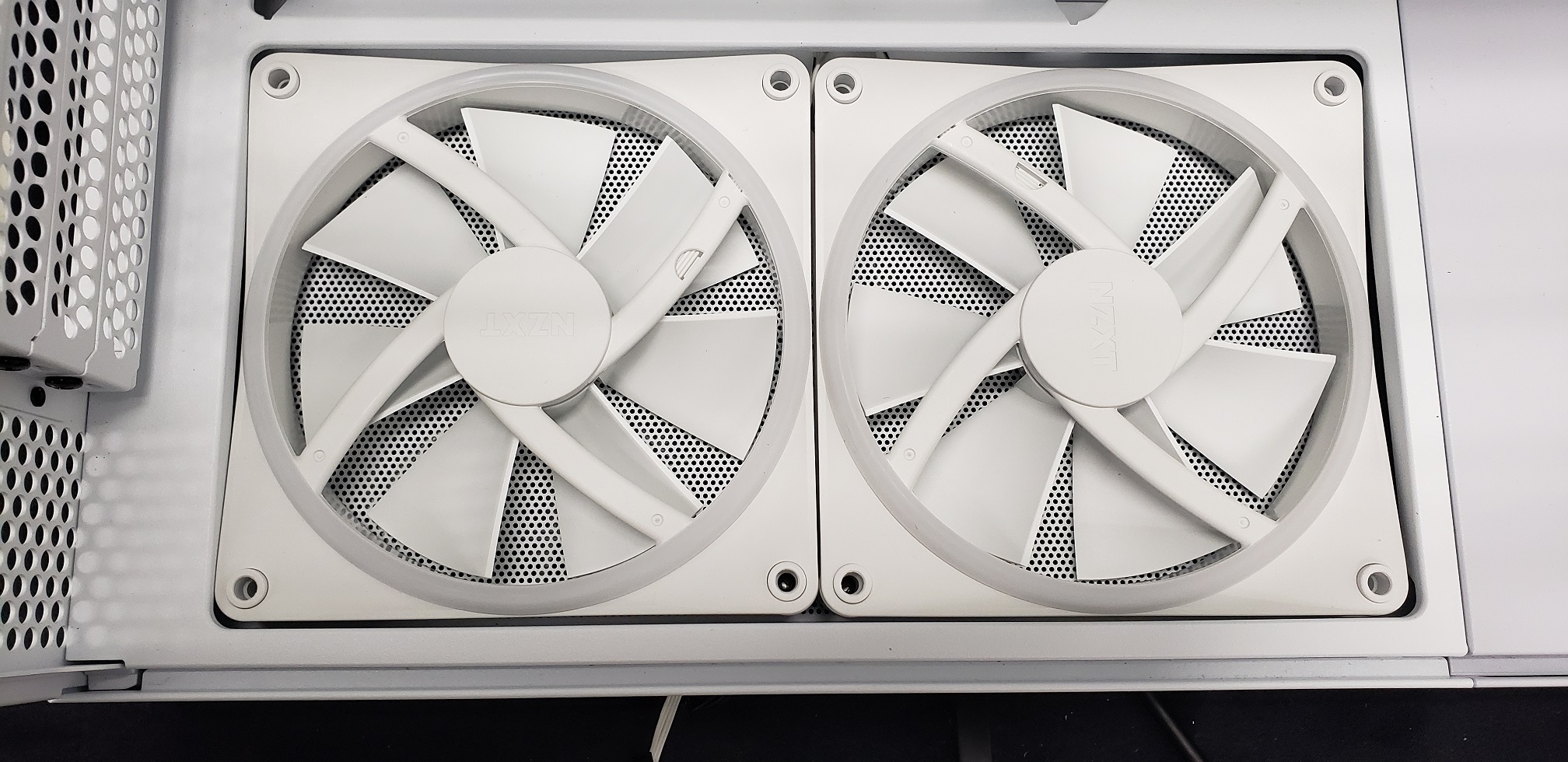

Na parte inferior do gabinete há espaço para um par de ventoinhas de 140 mm para fornecer um fluxo direto de ar frio diretamente para a placa gráfica e quaisquer outras placas de expansão instaladas.Para nossa construção, usaremos as ventoinhasNZXT F140 RGB Duo 140 mm.Tal como acontece com a seção Front-Right, devido a uma folga de largura vocênão podeinstalar um radiador na seção inferior.

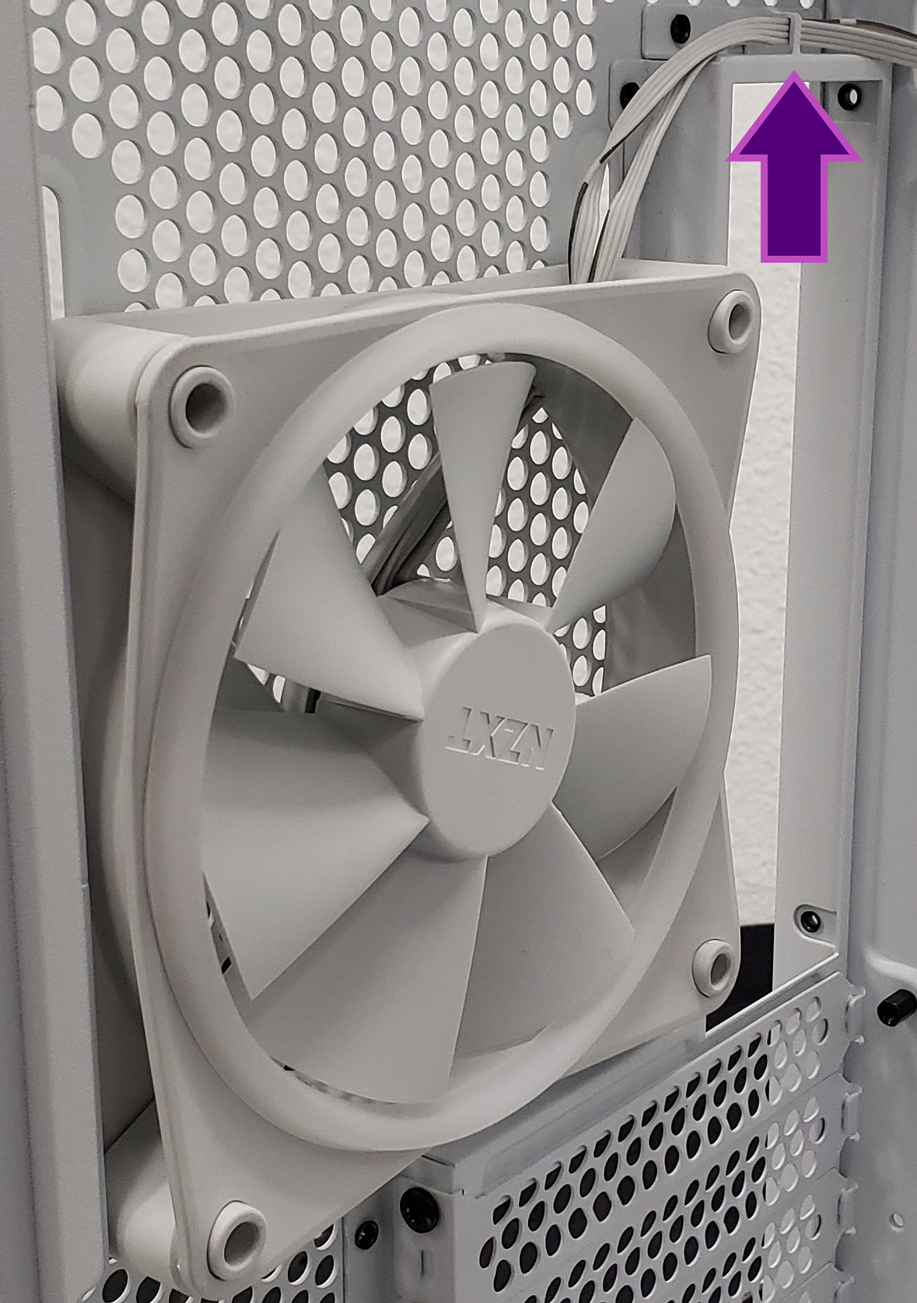

Na parte traseira do gabinete você encontrará uma única ventoinha de 120 mm e suporte para radiador.Esta montagem pode ser usada para instalar facilmente um cooler líquido compacto de 120 mm com suas ventoinhas apropriadas ou uma única ventoinha de 120 mm como a ventoinha NZXT F120 RGB Duo para dar ao seu sistema uma exaustão de ar quente muito apreciada.Além disso, você encontrará um ponto de fixação para ajudar no gerenciamento de cabos de quaisquer ventoinhas ou radiadores instalados nesta seção.

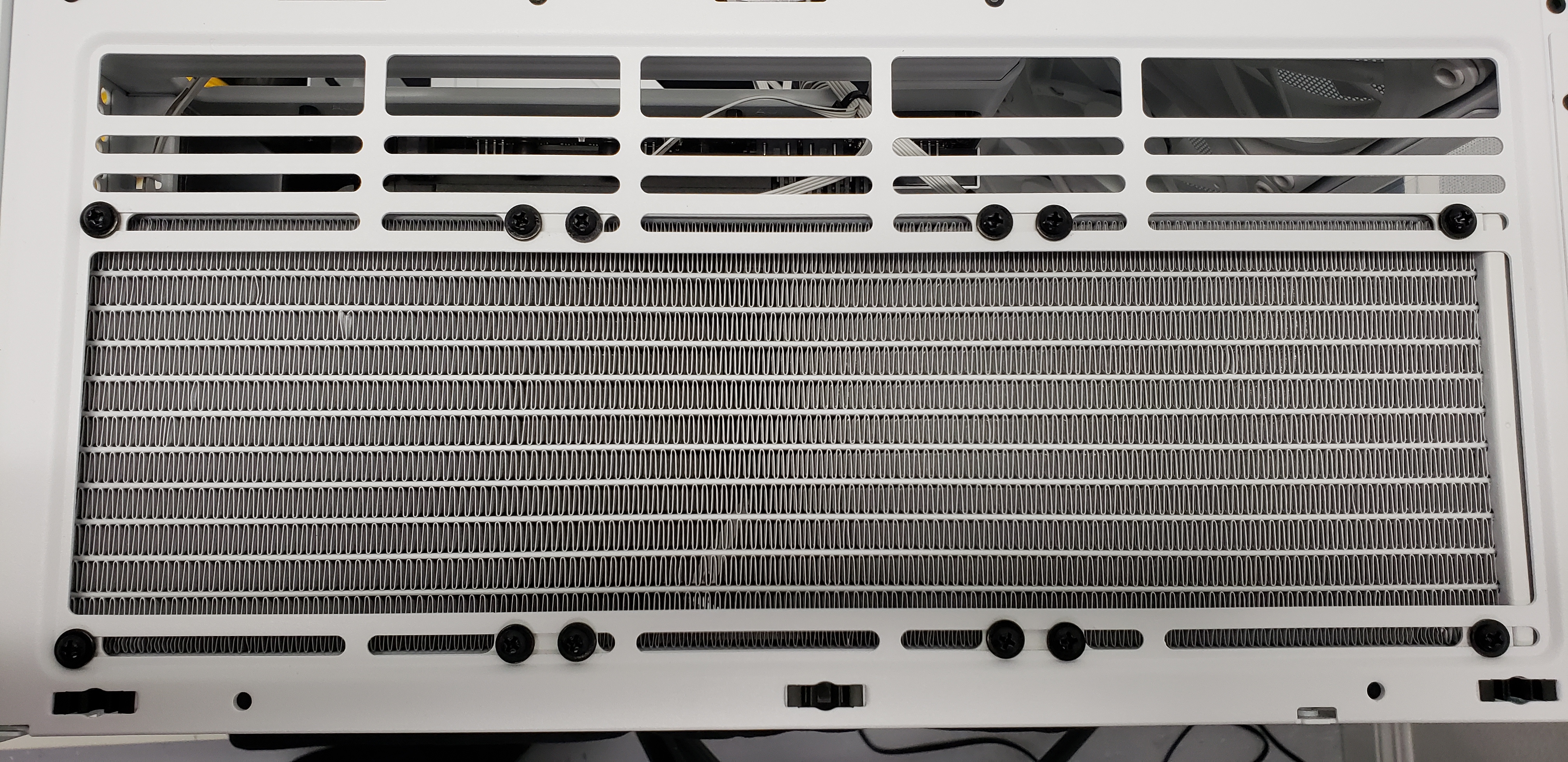

Ao instalar um radiador, é melhor começar com cantos opostos em um padrão em forma de X para fixar o radiador e, em seguida, fazer os parafusos internos.

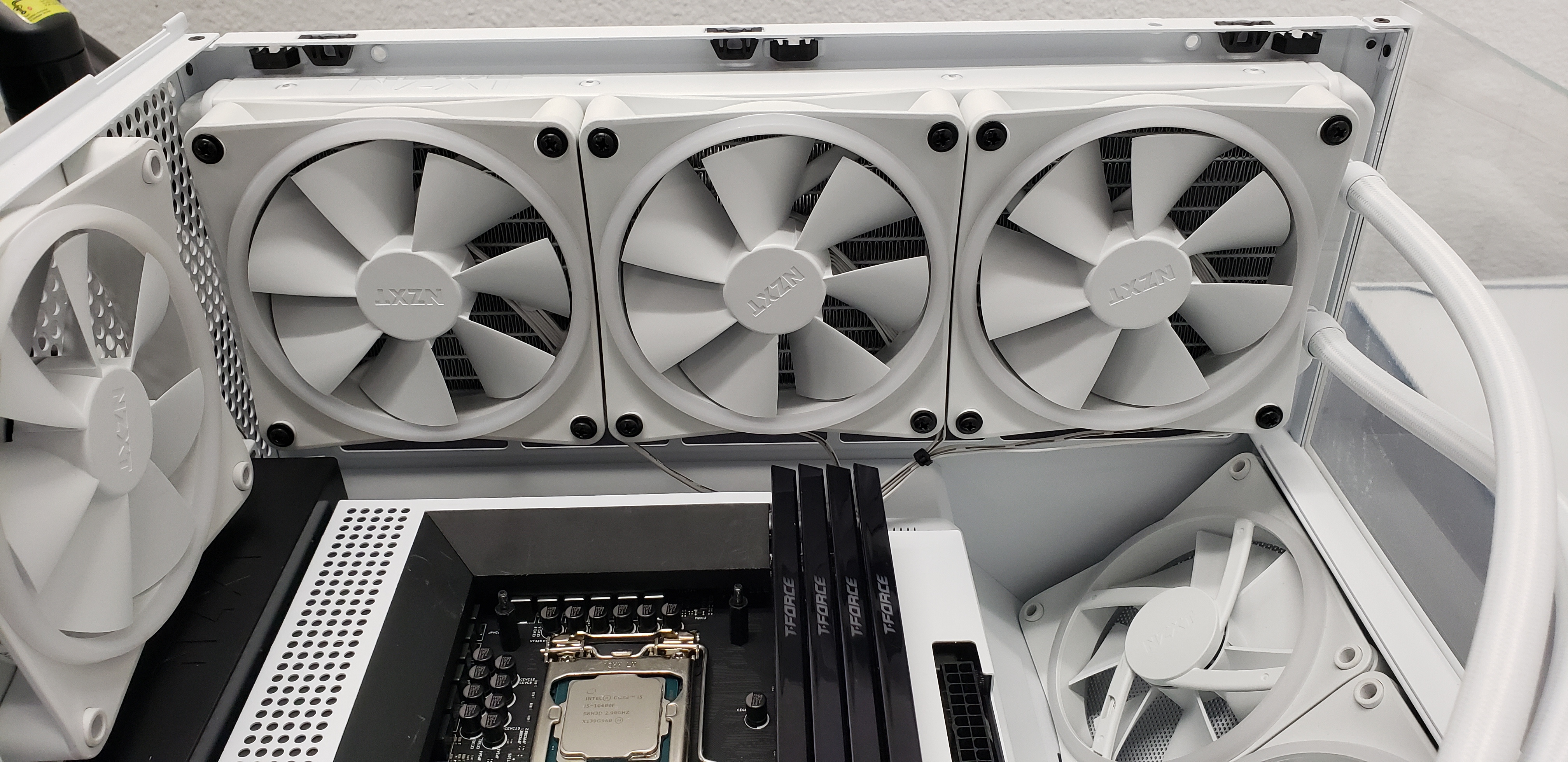

Por último, na parte superior do gabinete você encontrará os suportes superiores das ventoinhas.Eles não apenas suportam até três (3) ventoinhas de 120 mm ou duas (2) ventoinhas de 140 mm sem problemas, mas também suportam coolers líquidos de até 280 ou 360 mm de comprimento.Se você estiver usando um cooler em torre como o cooler NZXT T120, recomendamos deixar este espaço livre, pois ele pode retirar o ar fresco do cooler da CPU e afetar o desempenho, no entanto, se você estiver usando um cooler AIO maior, então a montagem superior tem bastante flexibilidade para a maioria dos coolers líquidos AIO, como nossosKraken e Kraken Elite Series.

Ao montar as ventoinhas no radiador, certifique-se de que os cabos estejam voltados para onde ficará a parte traseira do gabinete.

Para nossa construção, usaremos oNZXT Kraken 360 RGB em branco, mas trocaremos os ventiladores pelos ventiladores F120 RGB Duo como fizemos antes para combinar com o resto da construção.

Montando seu refrigerador líquido AIO

Embora tenhamos abordado a montagem do radiador na última seção e a placa traseira enquanto preparamos a placa-mãe, ainda precisamos montar a tampa da placa fria do nosso cooler na própria placa-mãe.

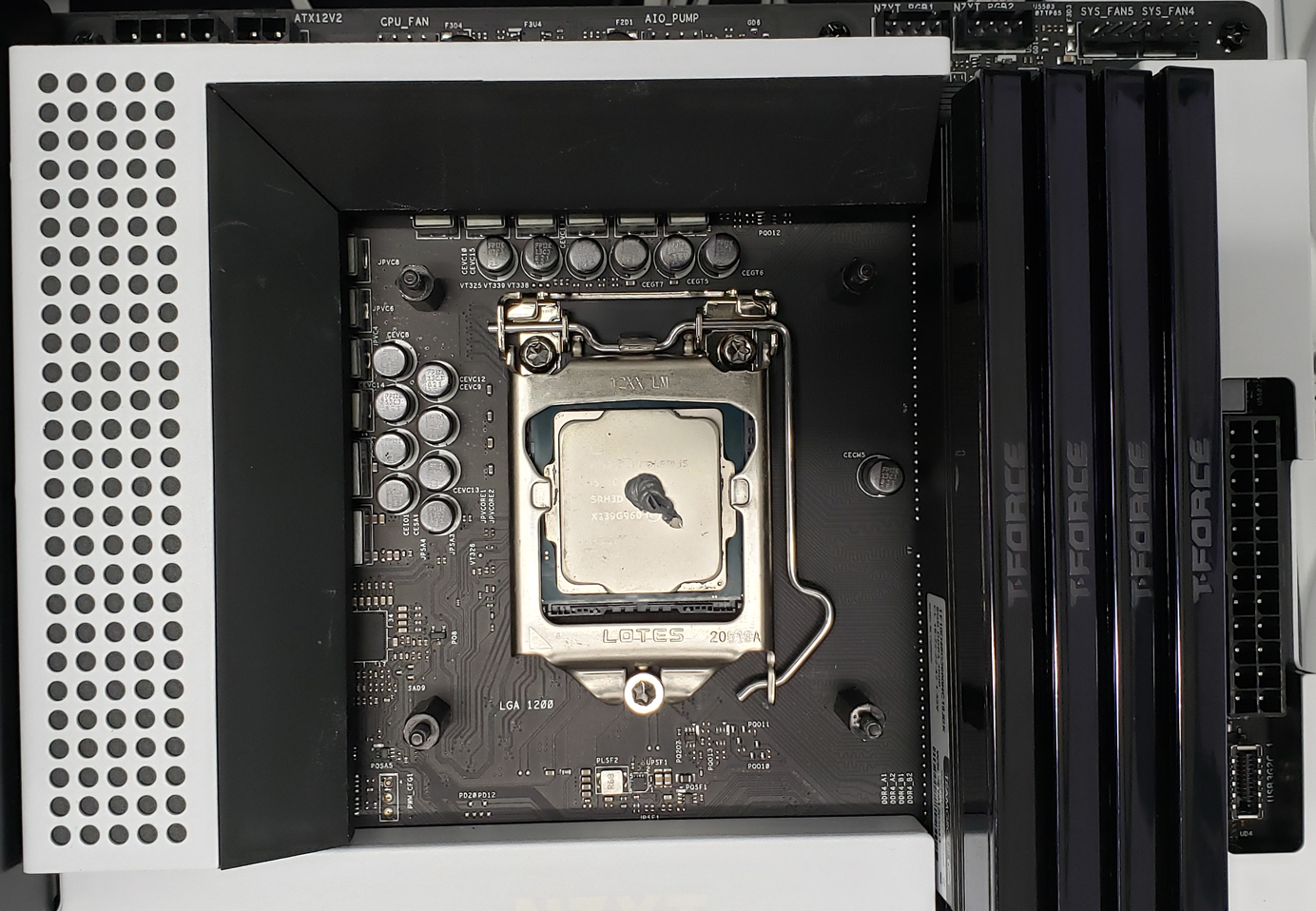

Se o seu coolernãotiver pasta térmica pré-aplicada, você precisará aplicar uma quantidade apropriada diretamente noDistribuidor de calor integrado (IHS)na CPU.Existem muitos métodos para fazer isso, mas o método que usaremos é uma quantidade do tamanho de uma ervilha no centro do IHS.Se você tiver um cooler da série NZXT Kraken novo e nunca instalado, você pode pular esta etapa porque sua pasta térmica já estará pré-aplicada e pronta para uso.

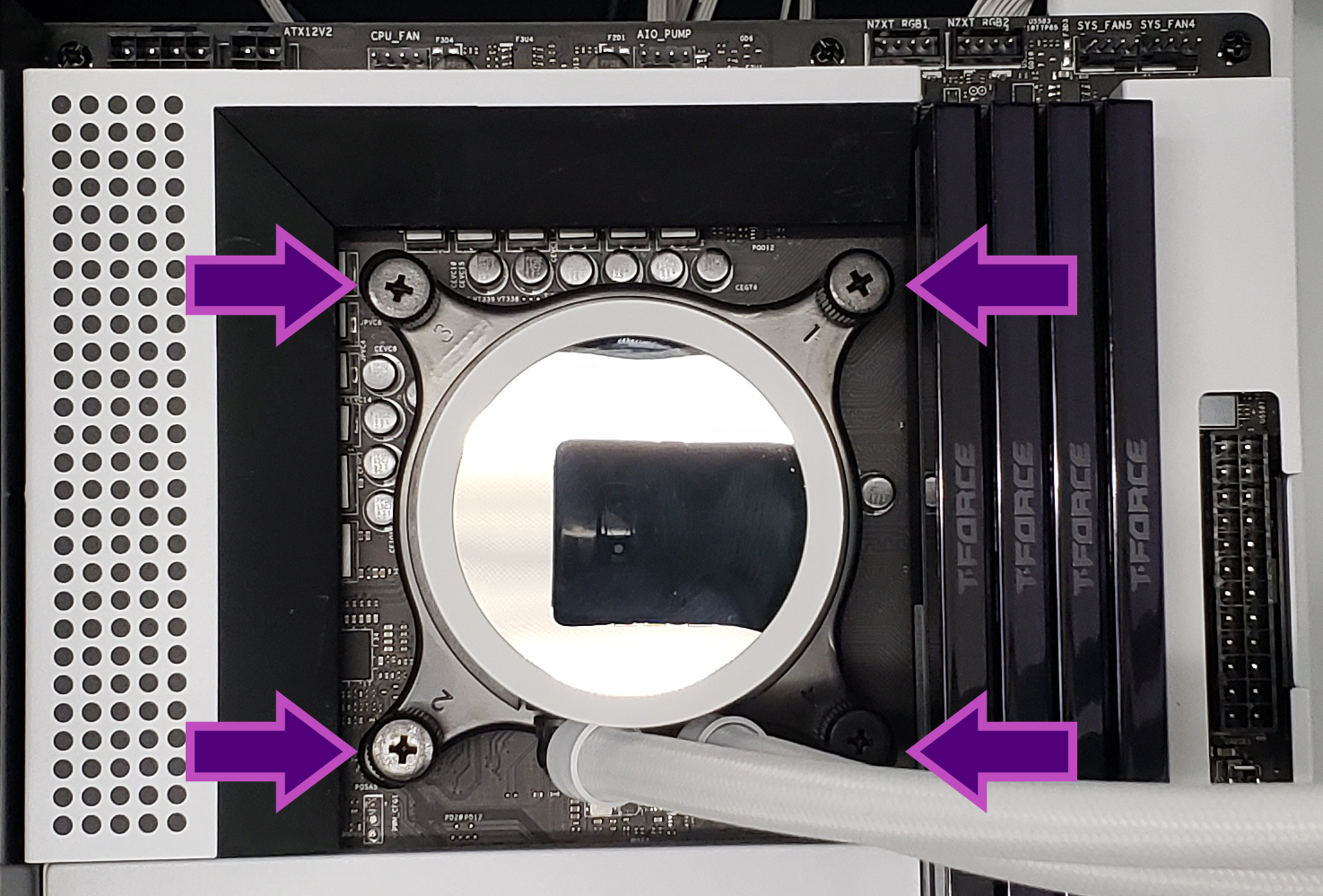

Certifique-se de que o hardware de montagem apropriado esteja instalado na tampa da placa fria do seu AIO (para coolers NZXT Kraken, eles virão pré-instalados com o anel de montagem Intel.Se você possui uma CPU AMD, consulte o manual do usuário para saber como trocar o anel de montagem).Alinhe o cooler da CPU com os espaçadores da placa-mãe e, em seguida, fixe a tampa da placa fria de acordo com o manual do usuário incluído no cooler.Para coolers da série NZXT Kraken, recomendamos fixar todos os quatro parafusos frouxamente nos espaçadores e, em seguida, apertá-los em um padrão em forma de X, começando no canto superior direito, no canto inferior esquerdo, no canto superior esquerdo e, finalmente, no canto inferior direito.Certifique-se de apertar esses parafusos apenas até que todos os quatro estejamapertados com os dedos, pois apertar demais esses parafusos pode resultar em instabilidade do sistema.

Instalando a GPU

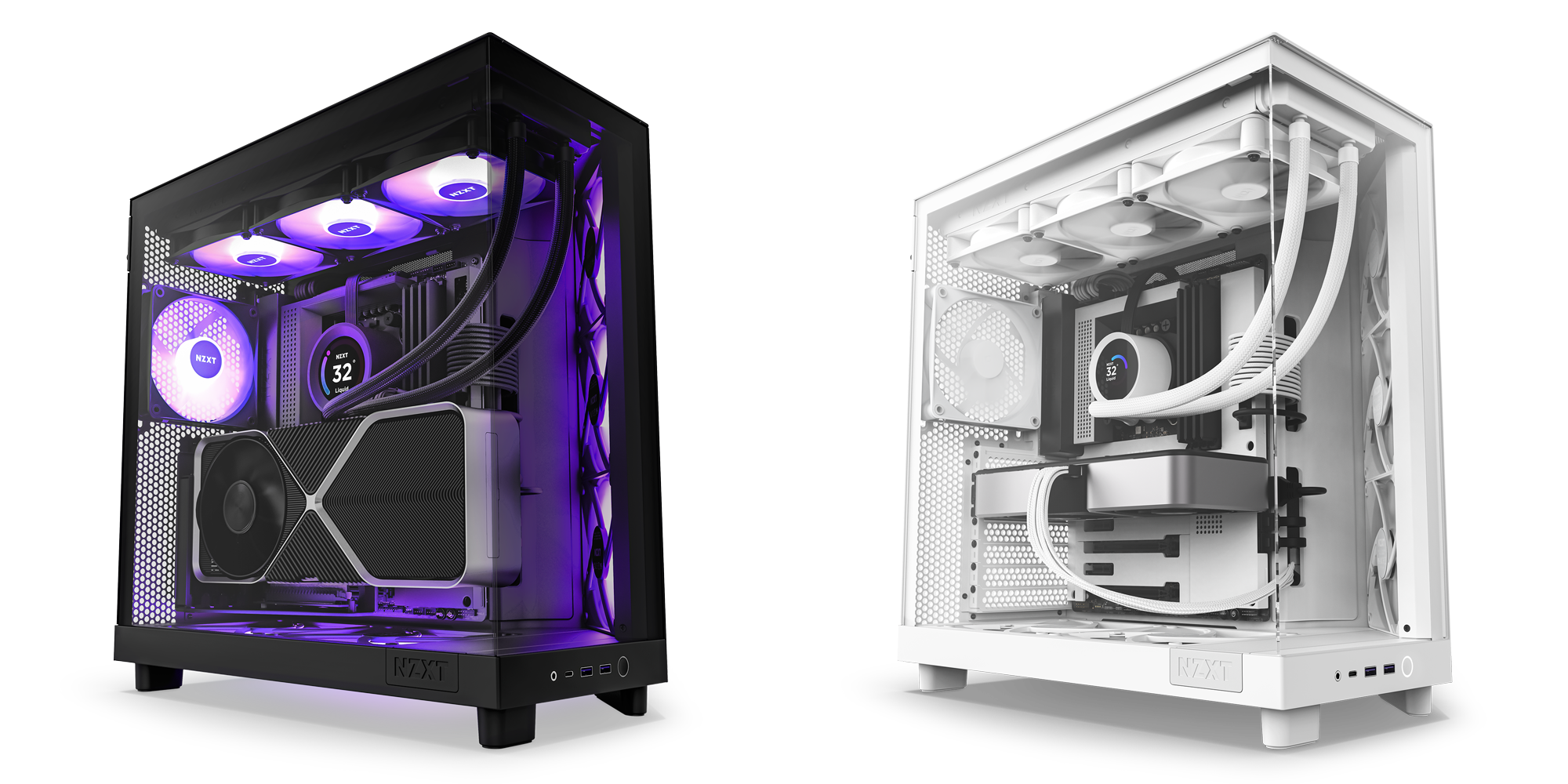

Montagem de GPU vertical vs padrão

Ao instalar uma placa gráfica ouGPUna Série H6, você terá uma de duas opções:

• Montagem padrão, também conhecida comoMontagem horizontalou


• Montagem vertical por meio doKit de montagem vertical de GPU NZXT

Entre os dois tempos de montagem, a escolha que você escolher geralmente dependerá da preferência pessoal e não do desempenho.A montagem vertical torna mais fácil exibir melhor os ventiladores e o painel frontal da sua GPU, o que pode ser muito atraente para a sua construção, dependendo da GPU que você escolheu.Vale a pena ter em mente, entretanto, que uma montagem vertical bloqueará todos os slots PCIe restantes na placa-mãe e exigirá o uso de um kit de montagem adicional (vendido separadamente).

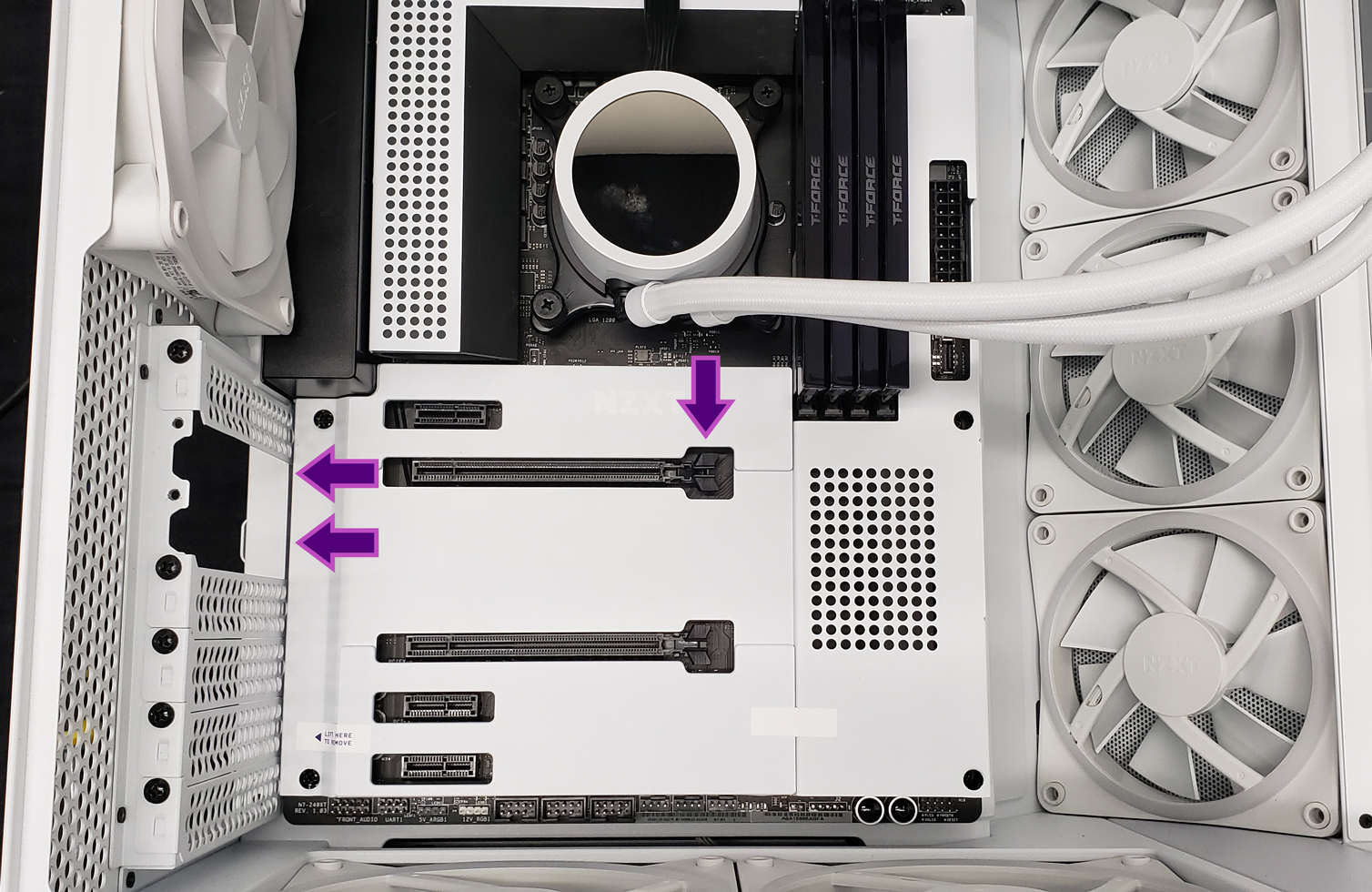

Ao instalar a GPU, comece identificando o número de slots necessários para sua GPU específica e o slot que se alinha com o slot PCIe superior da placa-mãe instalada.Para nossa construção, usaremos uma GPU de 2 slots, começando com a tampa do segundo slot, conforme mostrado acima.Também precisaremos ter certeza de que o clipe sereia de plástico localizado na borda direita do slot PCIe estáaberto.

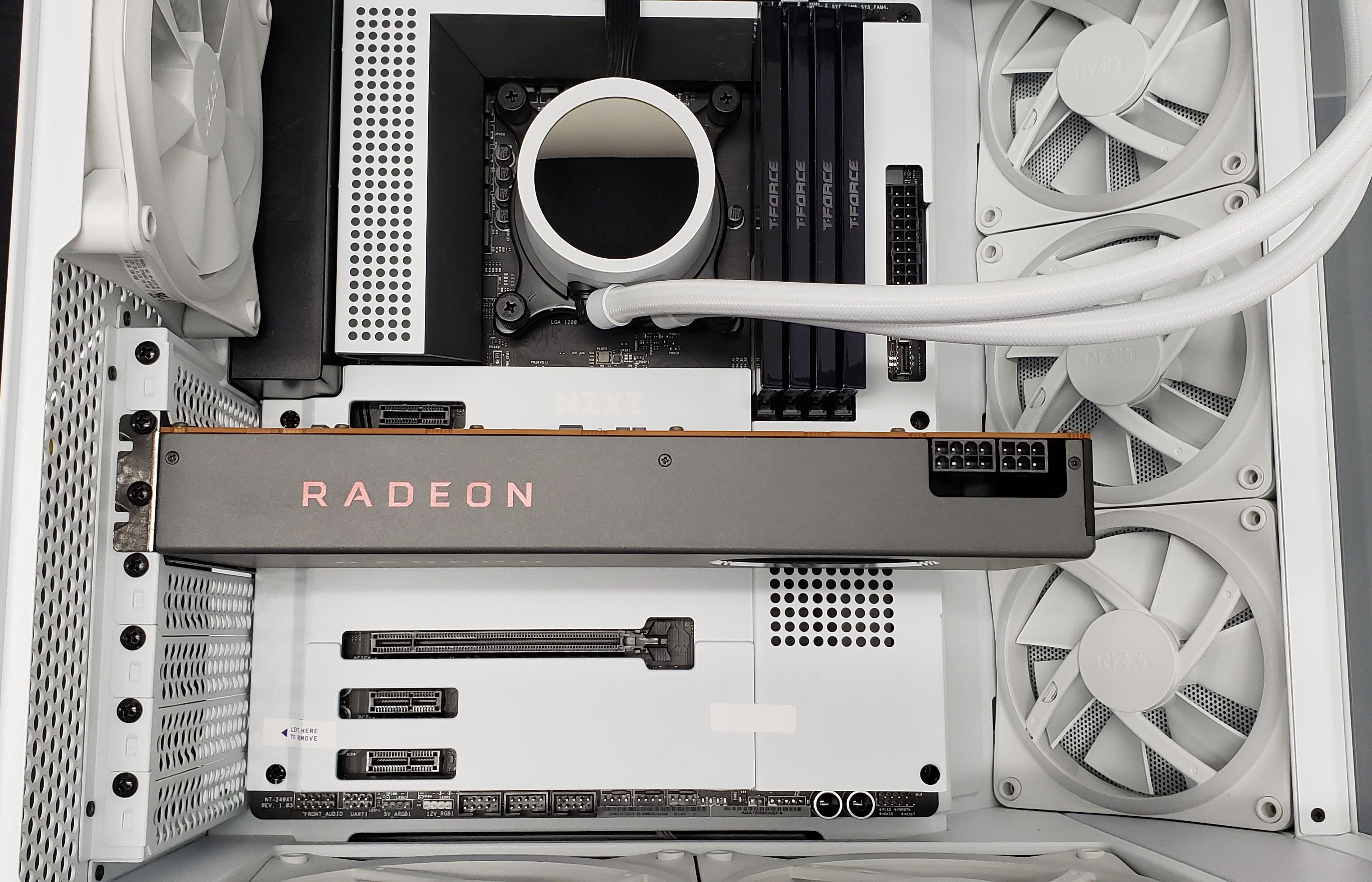

Alinhe a GPU com o slot PCIe e, em seguida,firmementepressione a placa no slot até que o clipe sereia trave no lugar.Prenda a GPU usando os parafusos removidos das tampas dos slots PCIe e a placa deve ser montada com segurança no gabinete.Muitas GPUs também podem incluir cabos de alimentação suplementares na forma de um ou mais 6+2 Cabos PCIe de pinos ou um cabo 12VHPWR de 16 pinos (foto acima, nossa GPU usa um par de 6+2 cabos com apenas a parte de 6 pinos usada em um dos dois).

Ao usar o kit de montagem vertical de GPU, você precisará remover todas as tampas dos slots PCIe traseiros.Para obter mais informações sobre como usar o kit de montagem vertical de GPU, consulte o manual do usuário do produto.

Instalando 3.5 " e 2,5 " Unidades de armazenamento

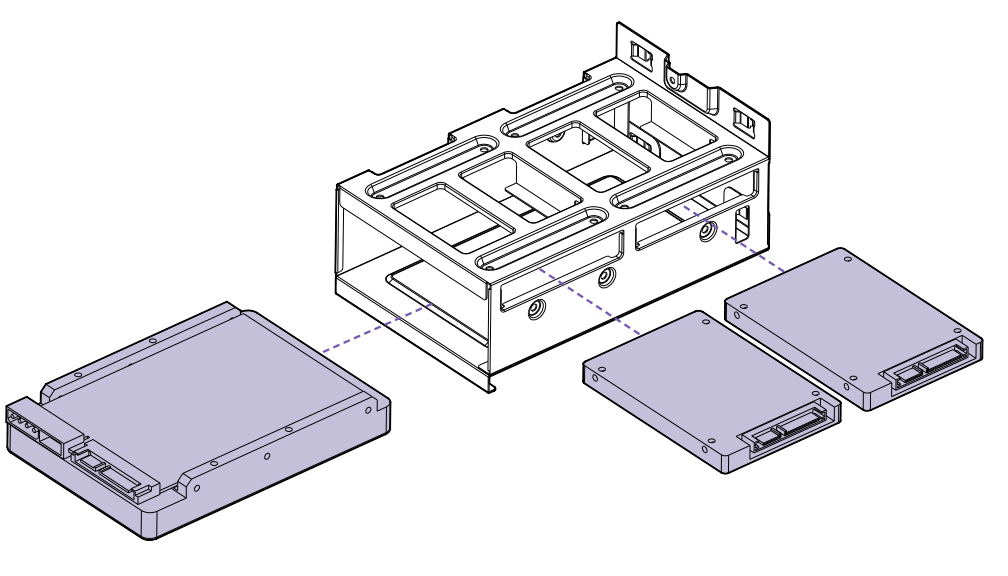

Um recurso conveniente da série NZXT H6 é um compartimento de unidade facilmente removível que pode ser usado para instalar um único 3,5 " unidade de armazenamento, bem como um par de 2,5 " unidades de armazenamento.

Ao instalar unidades, certifique-se de que todos os conectores estejam voltados para os ladosabertosdo compartimento da unidade.Se você não está planejando usar nenhum 3.5 " ou 2,5 " unidades dentro do PC, você também pode optar por reinstalar o compartimento da unidade ou deixá-lo removido do gabinete.

Para nossa construção, embora não estejamos usando nenhuma unidade de armazenamento adicional, iremos reinstalar a gaiola para armazenar nosso NZXT [RGB & Fan Controller para as ventoinhas que adicionamos ao case.

Instalando a fonte de alimentação

Para instalar a Fonte de Alimentação ouPSU, comece identificando o tipo de Fonte de Alimentação que você está utilizando.A Série H6 é compatível com a maioria das fontes de alimentação estilo ATX, que se enquadram em uma das três categorias:

• Modular - Todos os cabos da PSU podem ser removidos e usados conforme necessário.Isso permite um fácil gerenciamento de cabos, pois você só precisa usar os cabos necessários para a construção.Este é o tipo de fonte de alimentação que usaremos em nossa construção.
• Semimodular - A maioria dos cabos da PSU pode ser removida e usada conforme necessário, porém os principais cabos, como o ATX Power de 24 pinos e 4+4pin CPU Power pode ser integrado à fonte de alimentação e nãoremovível.
• Padrão (também conhecido como Não Modular) - Todos os cabos da PSU serão integrados à unidade e não serão removíveis.

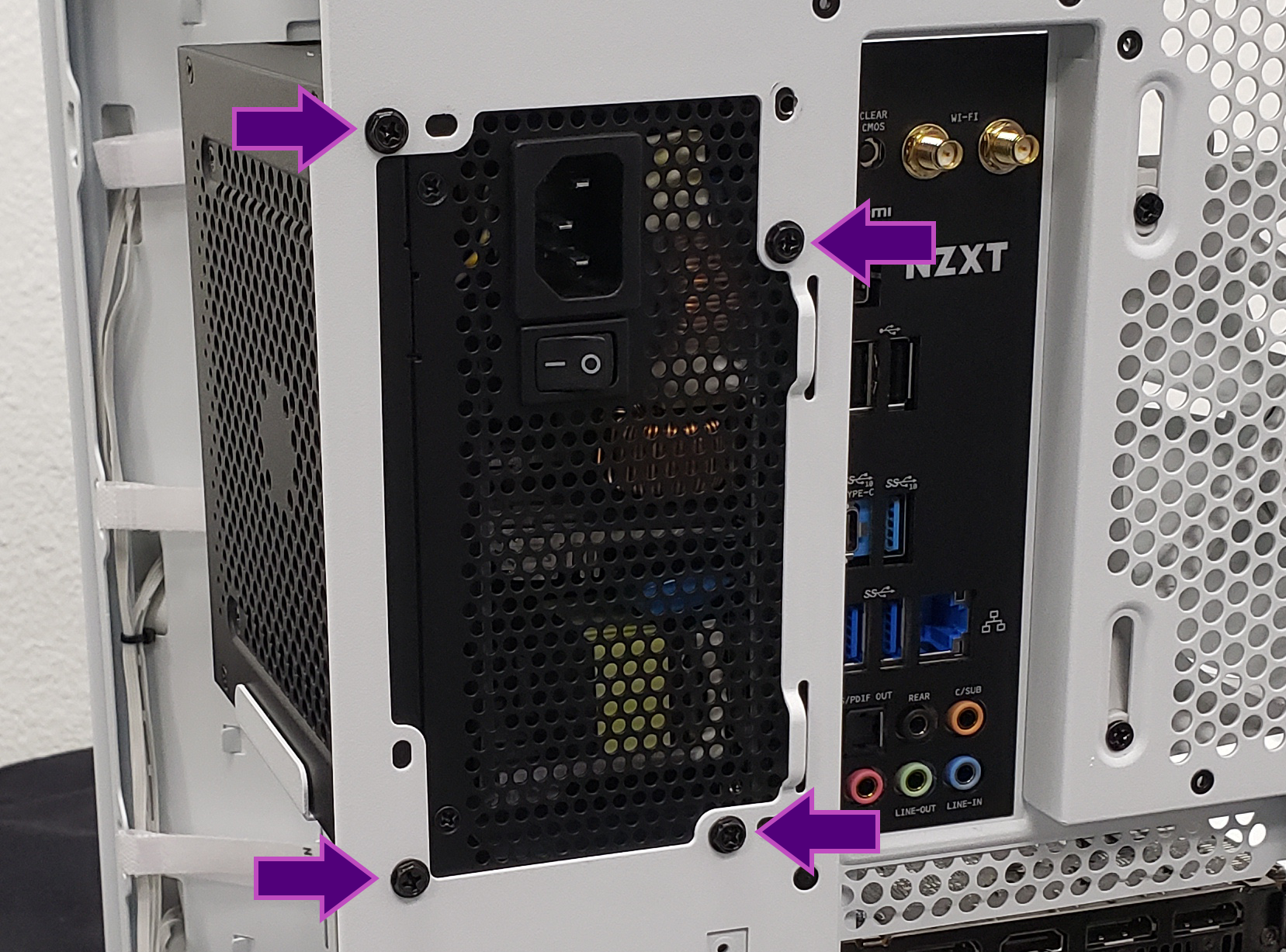

Alinhe a PSU de forma que a ventoinha fique voltada para forado gabinete e o switch e o conector de alimentação CA fiquem voltados paraparte traseira do gabinete.Usando os quatro parafusos de montagem da PSU incluídos na caixa de acessórios do gabinete ou na própria fonte de alimentação, prenda a fonte de alimentação ao gabinete conforme mostrado abaixo.

A seguir precisaremos identificar quais cabos serão necessários para nossa construção.Isso pode ser feito verificando todo o hardware que instalamos no PC, portanto, para esta compilação precisaremos de:

• Um (1) cabo de alimentação ATX de 24 pinos (para a placa-mãe)
• Um 1) 4+4-pin Cabo de alimentação da CPU (para a placa-mãe)
• Dois (2) 6+2-pin Cabos de alimentação PCIe (para a GPU)
• Um (1) cabo de alimentação SATA (para o controlador RGB, RGB & Controlador de ventilador e cooler Kraken 360)

Cada um desses cabos precisará ser conectado na PSU e nas partes alvo.Se você tiver uma fonte de alimentação não modular, é recomendável agrupar e amarrar com zíper todos os cabos de alimentação não utilizados para que eles não atrapalhem posteriormente na construção.Para fontes de alimentação modulares e semimodulares, você pode simplesmente deixar esses cabos desconectados.

Finalizando a Construção - Gerenciamento de Cabos

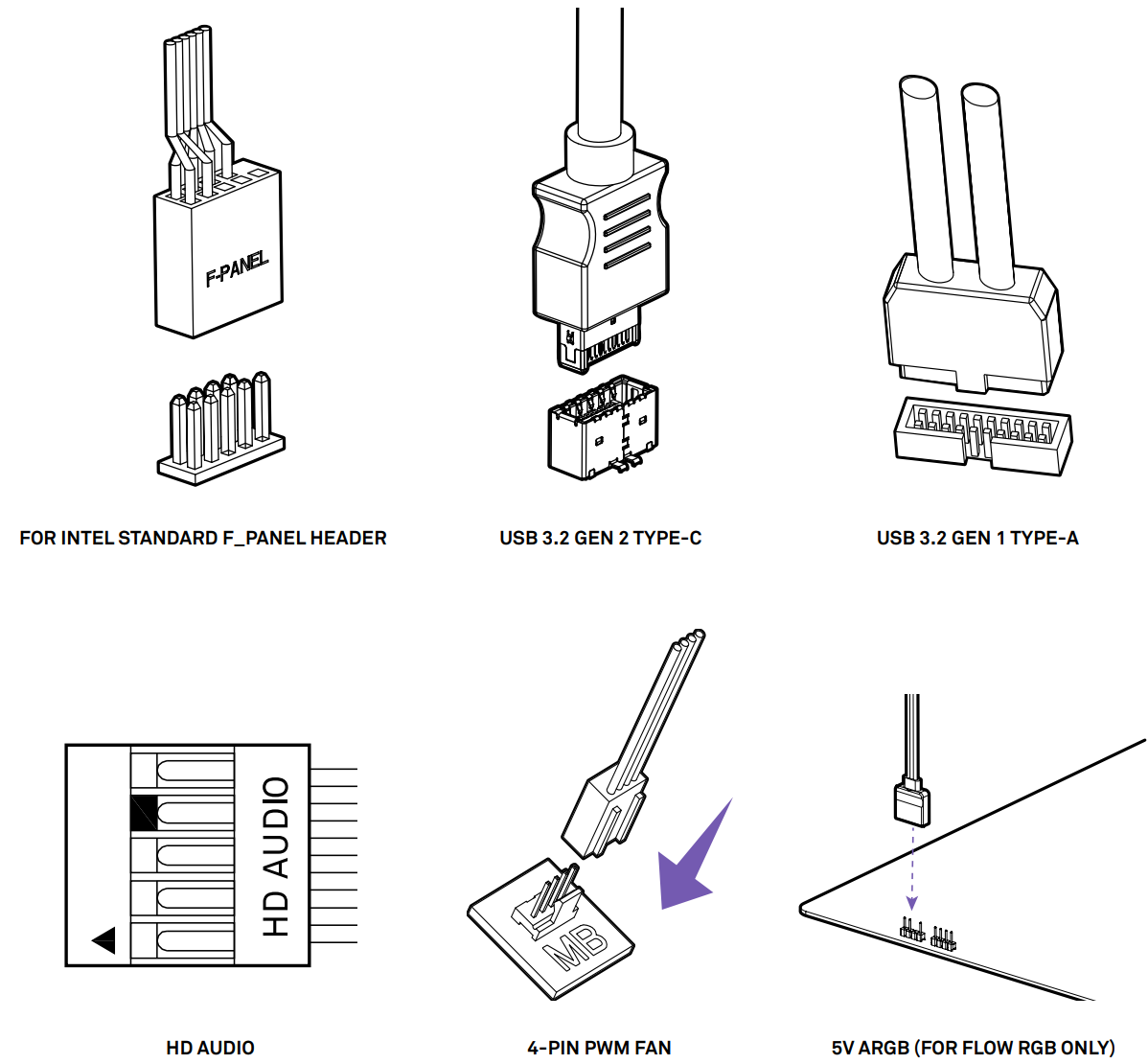

A última etapa ao montar seu PC é conectar todos os cabos restantes à placa-mãe, bem como qualquer outro hardware necessário.O mais fácil deles para começar será o Painel Frontal I/O cabos do próprio gabinete:

• F_PANEL Cabo
• HD_Audio Cabo
• Cabo USB 3.1 Gen 2 (Tipo A)
• Cabo USB 3.2 Gen 1 (Tipo C)

Você pode notar que o manual se refere especificamente ao F_PANEL cabo como " Para padrão Intel F_Panel Cabeçalho " .Se você é um usuário AMD, é muito provável que sua placa-mãe seja fisicamente compatível com este conector, já que a maioria dos fabricantes de placas-mãe adotou esse padrão de montagem específico nas últimas gerações de placas-mãe (começando já com o chipset X370).Se você não tiver certeza se sua placa-mãe é compatível, entre em contato com o fabricante da placa-mãe ou com nossa equipe de suporteC de suporte ] .Alternativamente, você pode verificar nosso guia no link abaixo, que cobre este tópico específico:

Suporte NZXT - Cabo Breakout Série H

O local apropriado para conectar cada um desses cabos varia de acordo com o modelo, porém para a maioria das placas-mãeATXemATXeles tendem a seguir o mesmo padrão:

• F_PANEL - Canto inferior direito da placa-mãe
• HD_Audio - Canto inferior esquerdo da placa-mãe
• USB 3.1 Gen 2 (Tipo A) - Borda inferior da placa-mãe, próximo ao F_PANEL conectorouna borda direita da placa-mãe, próximo ao(s) conector(es) SATA
• USB 3.2 Gen 1 (Tipo C) – Borda direita da placa-mãe, próximo ao conector de alimentação ATX de 24 pinos

Em seguida, desejaremos conectar quaisquer conexões internas USB 2.0 provenientes de ventiladores e controladores de iluminação ou do refrigerador líquido AIO (se aplicável) à placa-mãe, seguidas pelas conexões de dados SATA da placa-mãe a quaisquer unidades de armazenamento SATA instaladas.Se você estiver usando qualquer hardware 5V ARGB ou 12V RGB no PC, como faixas de luz, placas traseiras, etc., este também é um bom momento para conectá-los às portas apropriadas.Se você não estiver usando um controlador de ventoinha dedicado como estamos usando nossa construção, você também vai querer ter certeza de conectar os cabos de alimentação de 12 V de todas as suas ventoinhas aos conectores apropriados em sua placa-mãe.Para obter mais informações sobre essas conexões, consulte o manual do usuário incluído em sua placa-mãe, bem como quaisquer componentes adicionais.

A partir daqui, você precisará conectar todas as conexões de alimentação restantes, como o cabo de alimentação ATX de 24 pinos (geralmente no lado direito da placa-mãe), cabo(s) de alimentação de CPU de 12 V (geralmente no canto superior esquerdo do placa-mãe, cabo(s) de alimentação PCIe ou 12VHPWR (geralmente no lado direito da GPU) e, finalmente, quaisquer cabos de alimentação SATA ou periféricos necessários.

Neste estágio, uma vez que todos os cabos estejam conectados, você pode colocar os painéis novamente e iniciar o PC sem problemas... no entanto, você pode notar que o próprio sistema pode parecer um pouco bagunçado como está.Nesta etapa, é aqui que a maioria dos usuários desejará organizar seu sistema por meio do Gerenciamento de cabos.

Felizmente, a série NZXT H6 pronta para uso inclui algumas opções para rotear, agrupar e gerenciar cabos de maneira limpa, precisando apenas de um pouco de tempo e alguns suprimentos adicionais.Para gerenciamento de cabos, as ferramentas mais utilizadas serão:

• Abraçadeiras para cabos, também conhecidas como " zip-ties " ou " torcer laços "
• Correias de cabo, também conhecidas como tiras de velcro
• Fita isolante
• Mangas de cabo
• Embalar a vácuo
• Envoltório de cabo
• Cortadores angulares, alicates ou tesouras

Para este guia, simplificaremos as coisas com algumas braçadeiras (incluídas na caixa de acessórios), as abraçadeiras integradas, algumas abraçadeiras adicionais e um par de cortadores de ângulo nivelado.

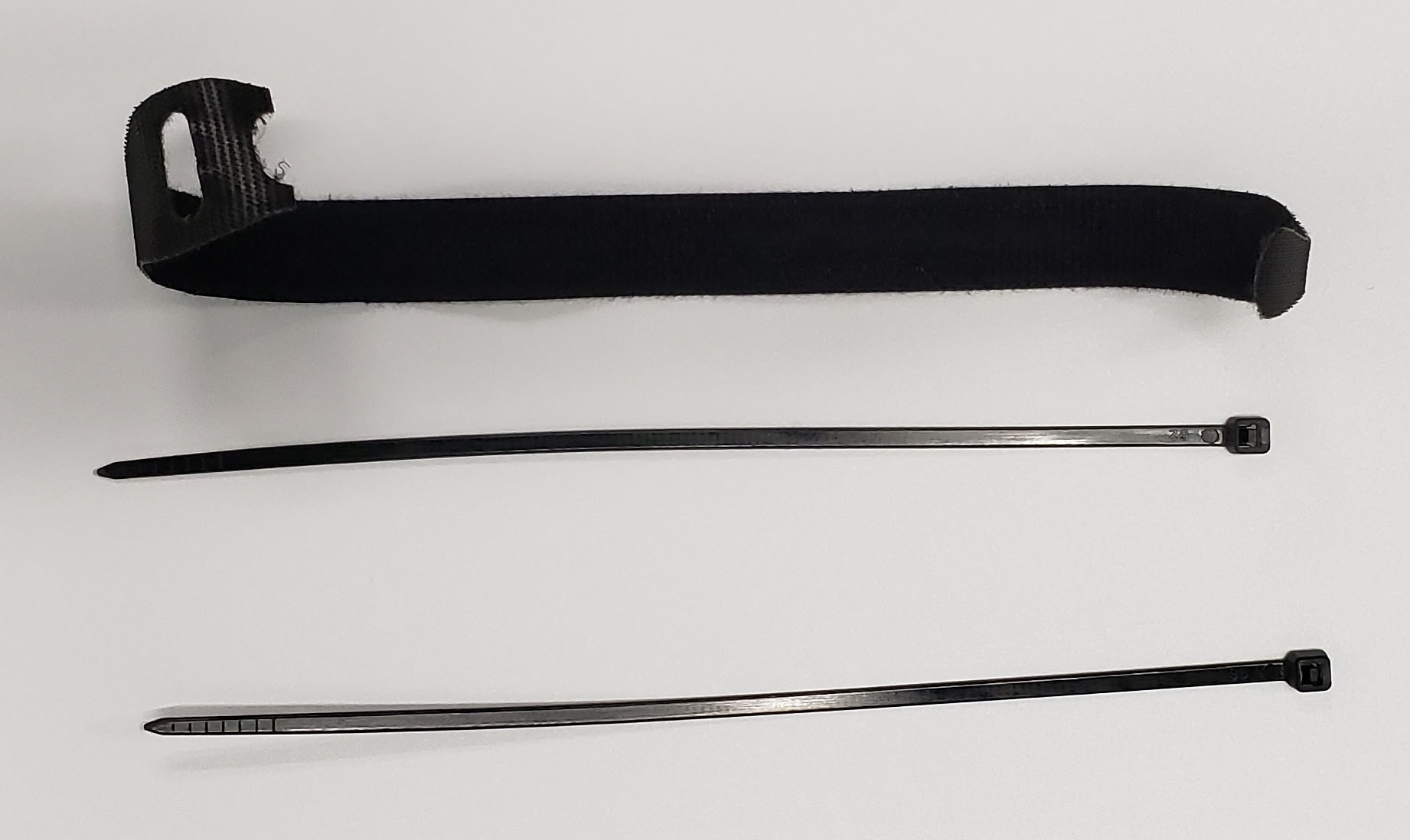

Zip-ties e tiras de velcro são recursos inestimáveis para um gerenciamento limpo de cabos.

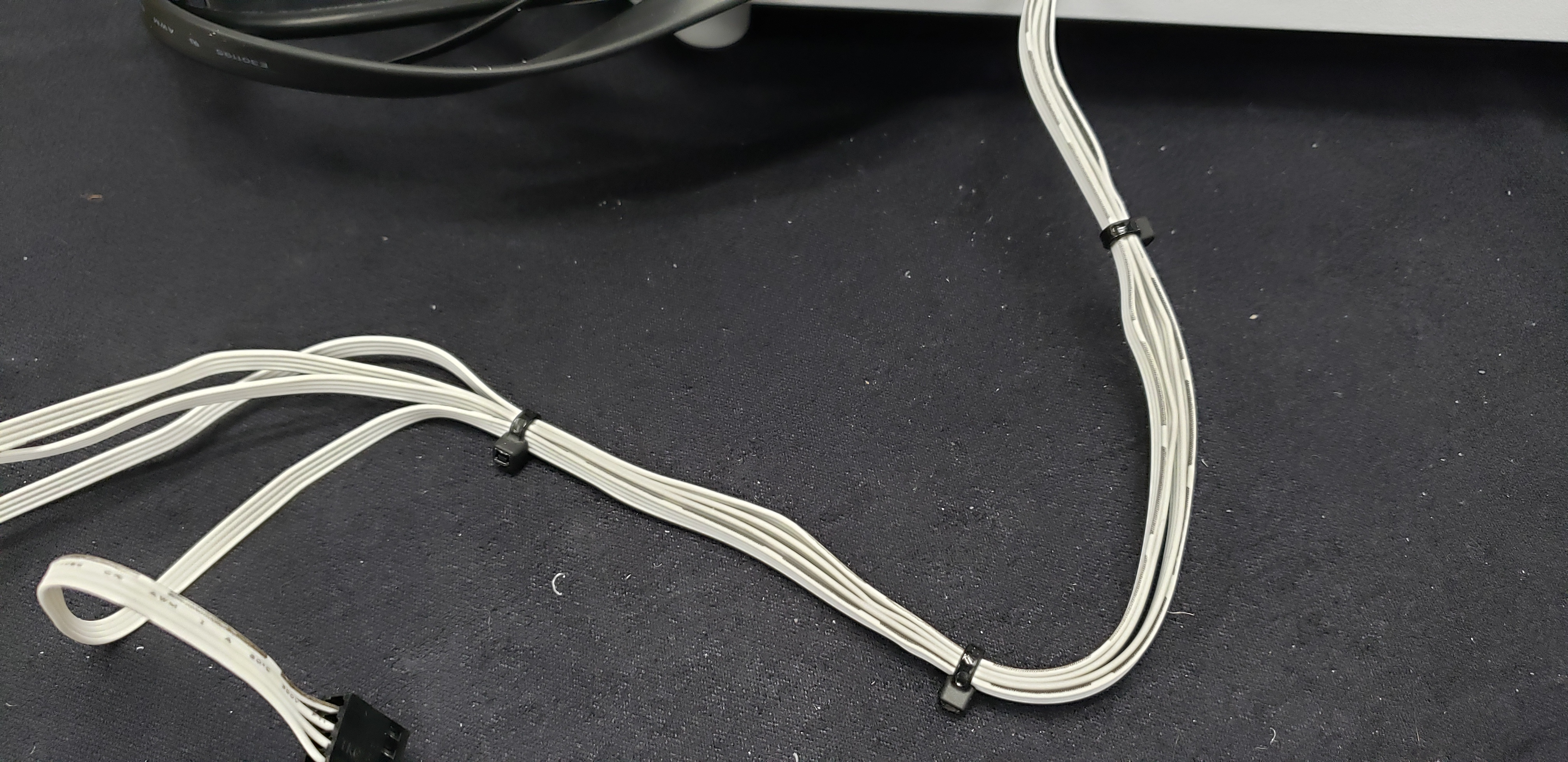

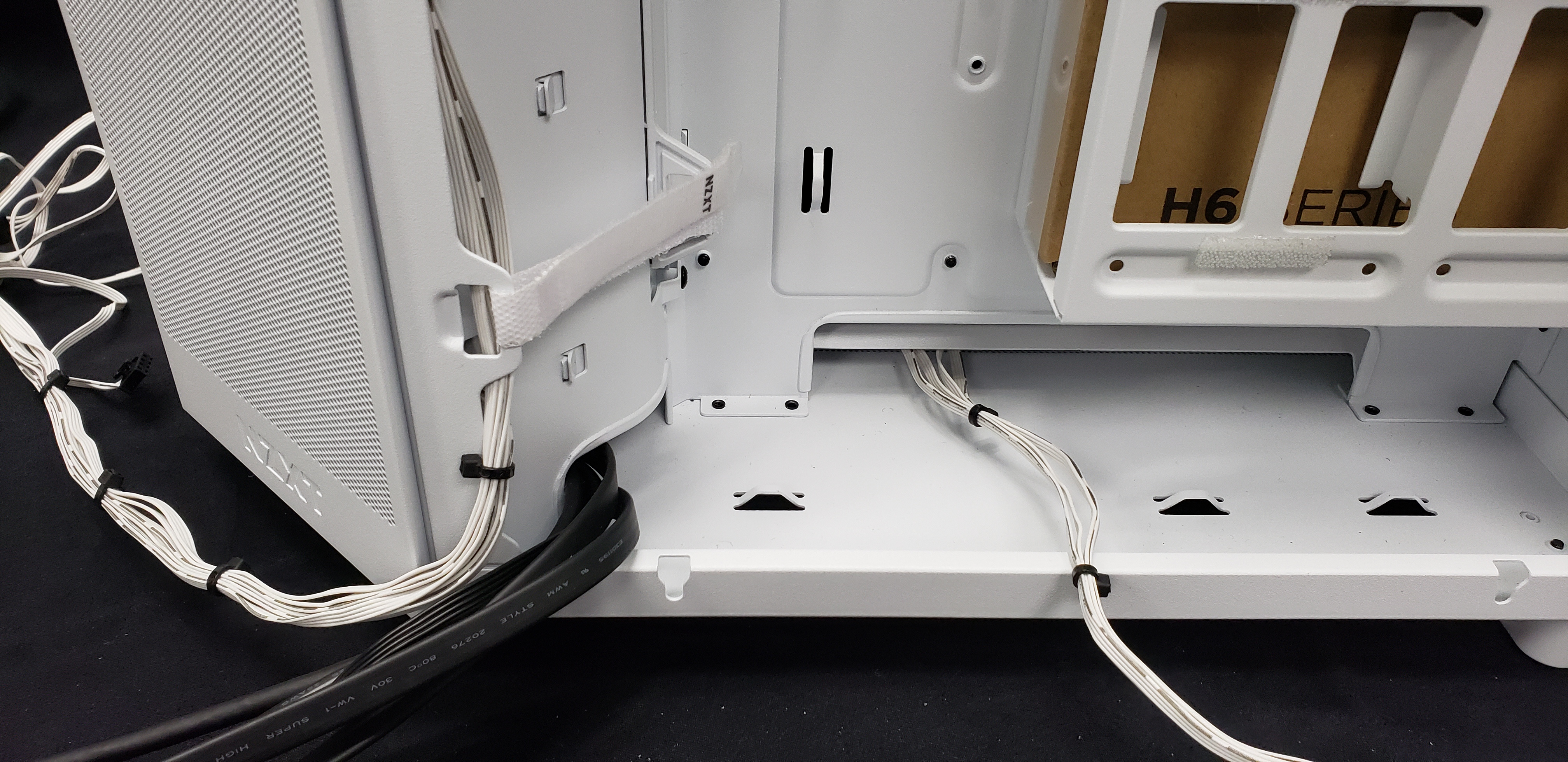

Comece reunindo cabos semelhantes vindos de locais próximos do gabinete e, em seguida, junte-os usando braçadeiras ou abraçadeiras.Para esta construção, já avançamos e reunimos alguns desses cabos em alguns grupos usando braçadeiras:

• O RGB dos ventiladores inferiores & Cabos de ventilador (4 cabos)
• O RGB dos ventiladores frontais & Cabos de ventilador (6 cabos)
• RGB dos principais fãs & Cabos de ventilador (6 cabos), ventilador traseiro RGB & Cabos de ventilador (2 cabos) e cabo breakout Kraken (2 cabos)
• A frente I/O Cabos do painel (4 cabos)
• Cabos de alimentação PCIe da GPU (2 cabos)

A maneira como você agrupa seus cabos depende inteiramente de sua preferência pessoal; no entanto, uma maneira limpa de manter os cabos de vários dispositivos juntos é introduzir uma nova braçadeira sempre que um novo cabo for adicionado ao pacote and/or adicione um novo zip-tie a cada 4-6 polegadas.Tambémnãoé recomendado amarrar os cabos de alimentação da PSU em cabos de alimentação que não sejam da PSU e, em vez disso, usar braçadeiras de cabos, pois isso pode facilitar a manutenção e a atualização dos componentes.Para esta construção, optamos por amarrar as peças relacionadas (como os ventiladores superiores e os cabos breakout Kraken), mas usamos abraçadeiras para peças não relacionadas, como a alimentação da CPU e o cabo de alimentação traseiro.

Amarrações como as presilhas de metal mostradas na imagem acima são um ótimo ponto para adicionar uma braçadeira ou tira de cabo para prender os cabos agrupados ao gabinete e mantê-los fora do caminho.

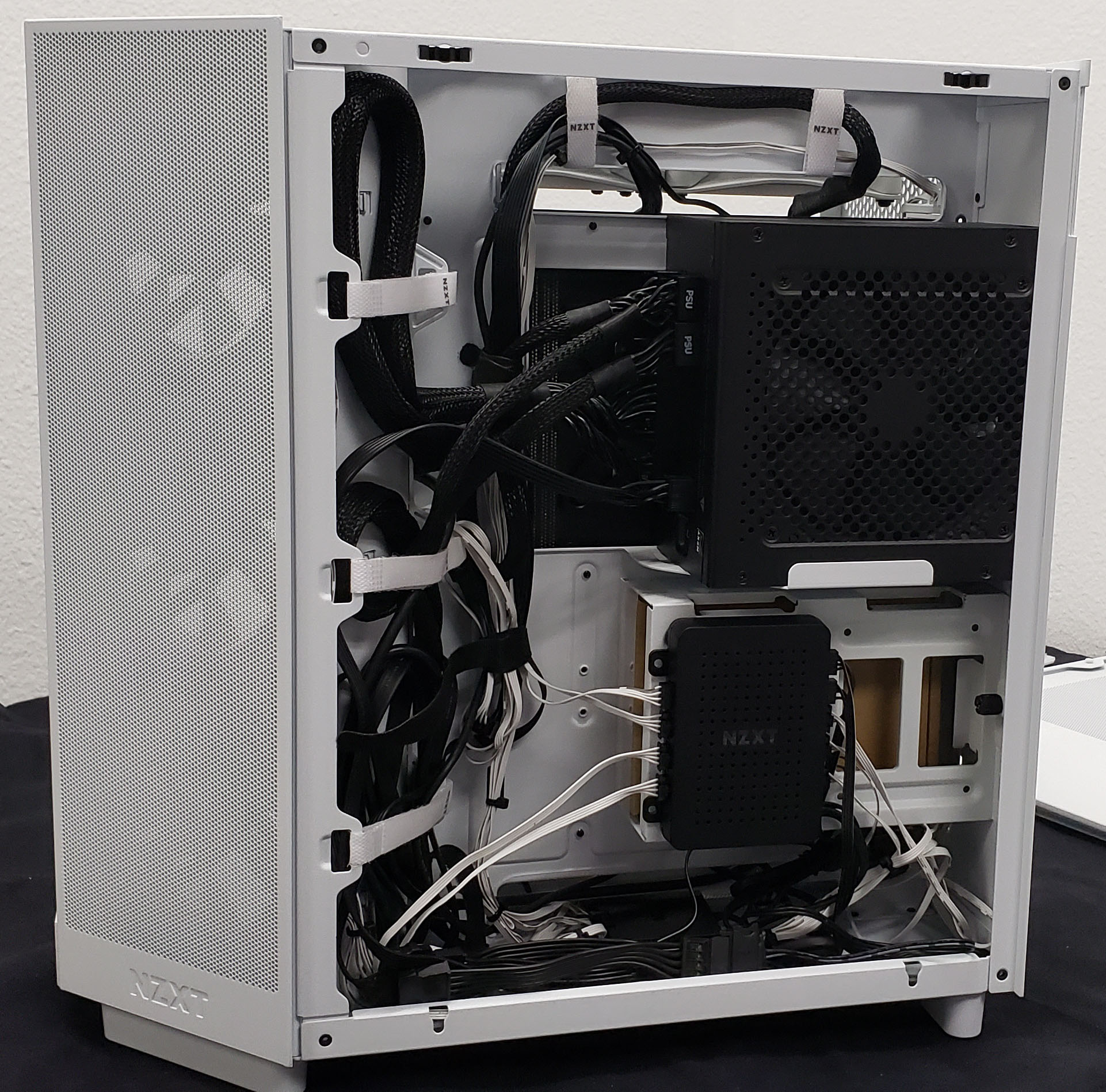

A partir daqui, podemos ter certeza de que os cabos estão roteados corretamente para a câmara do lado direito do gabinete e começar a prendê-los ao próprio gabinete usando as braçadeiras de cabos integradas, bem como vários pontos de fixação dentro do próprio gabinete.Ao agrupar cabos na área traseira, é melhor começar agrupando os cabos com base no hardware e depois de onde eles vêm.Por exemplo, os cabos do Ventilador Superior e Kraken são agrupados e vão até as abraçadeiras superiores, onde se unem aos cabos do ventilador traseiro e 4+4pin Cabo de alimentação da CPU antes de descer pelo canal de cabo central, onde eles são amarrados com braçadeiras de cabos adicionais.

A Série H6 inclui abraçadeiras ao longo das bordas superior e frontal direita da placa-mãe.A forma como você vê essas tiras depende de sua preferência pessoal, no entanto, para esta construção, seguimos os seguintes caminhos:

• Rota 1 (Grupo Principal > Centro > Fundo) - 4+4-pin Potência da CPU + Cabos do ventilador traseiro > Principais canais, principais fãs + Fuga do Kraken > Canal principal > Canal Central > Fonte de alimentação, controlador RGB, placa-mãe, alimentação SATA
• Rota 2 (grupo frontal direito > Parte inferior) - Ventiladores frontais > Canal Frontal Direito, Frontal I/O Cabos > Canal frontal direito > Placa-mãe, RGB & Controlador de ventilador
• Rota 3 (Grupo Médio Front-Direita > Fonte de alimentação) - Cabo de alimentação ATX de 24 pinos + 2x 6+2 Cabo de alimentação PCIe > Canal frontal direito > Fonte de energia
• Rota 4 - (Frente Direita > Parte inferior) - Cabo de alimentação SATA, canal frontal direito > Fundo > Controlador RGB, RGB & Controlador de ventilador

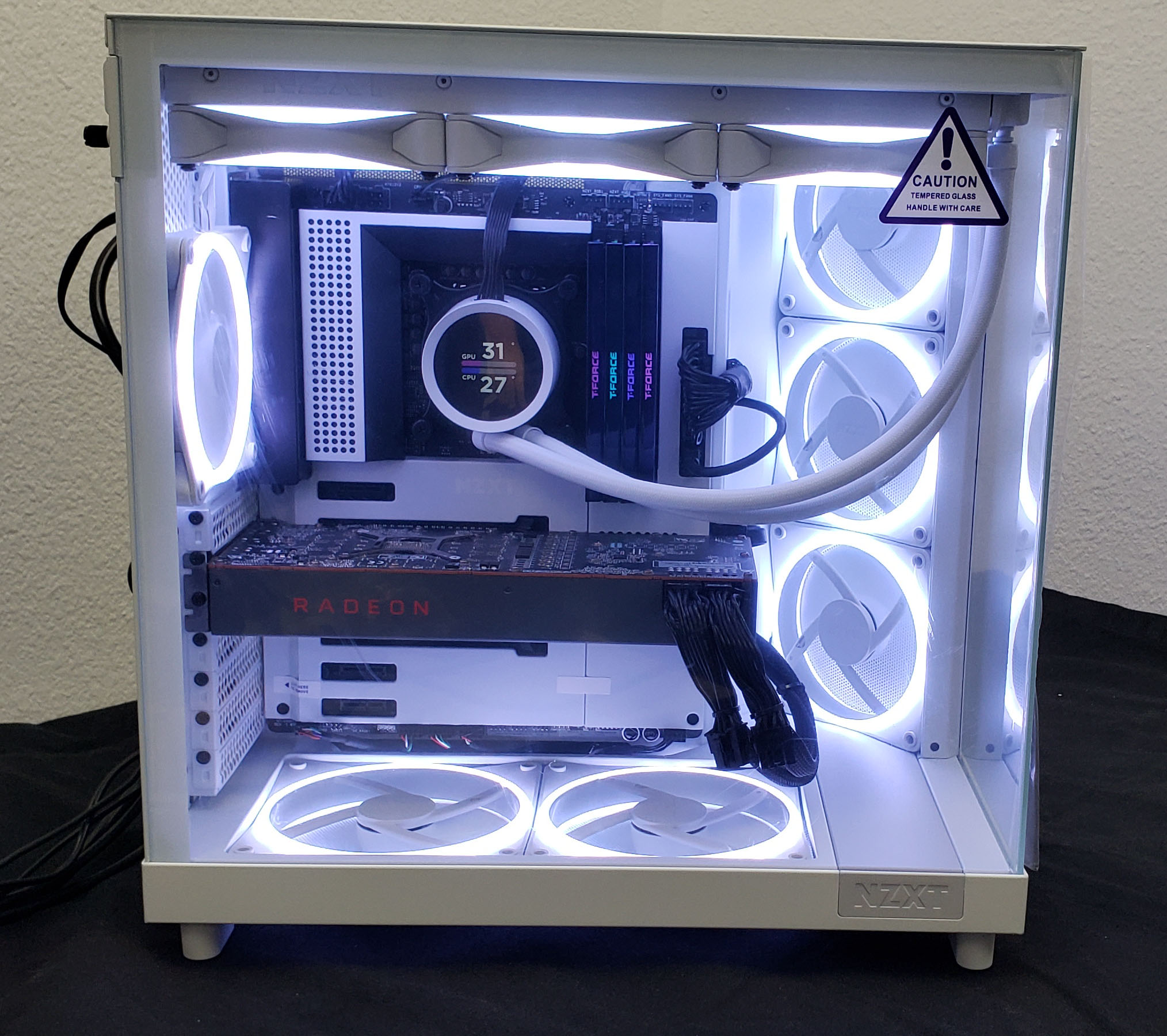

Com todos os nossos cabos instalados e amarrados, é hora de reconectar todos os painéis removidos do gabinete e configurar o PC em sua mesa para que possamos admirar nosso trabalho.

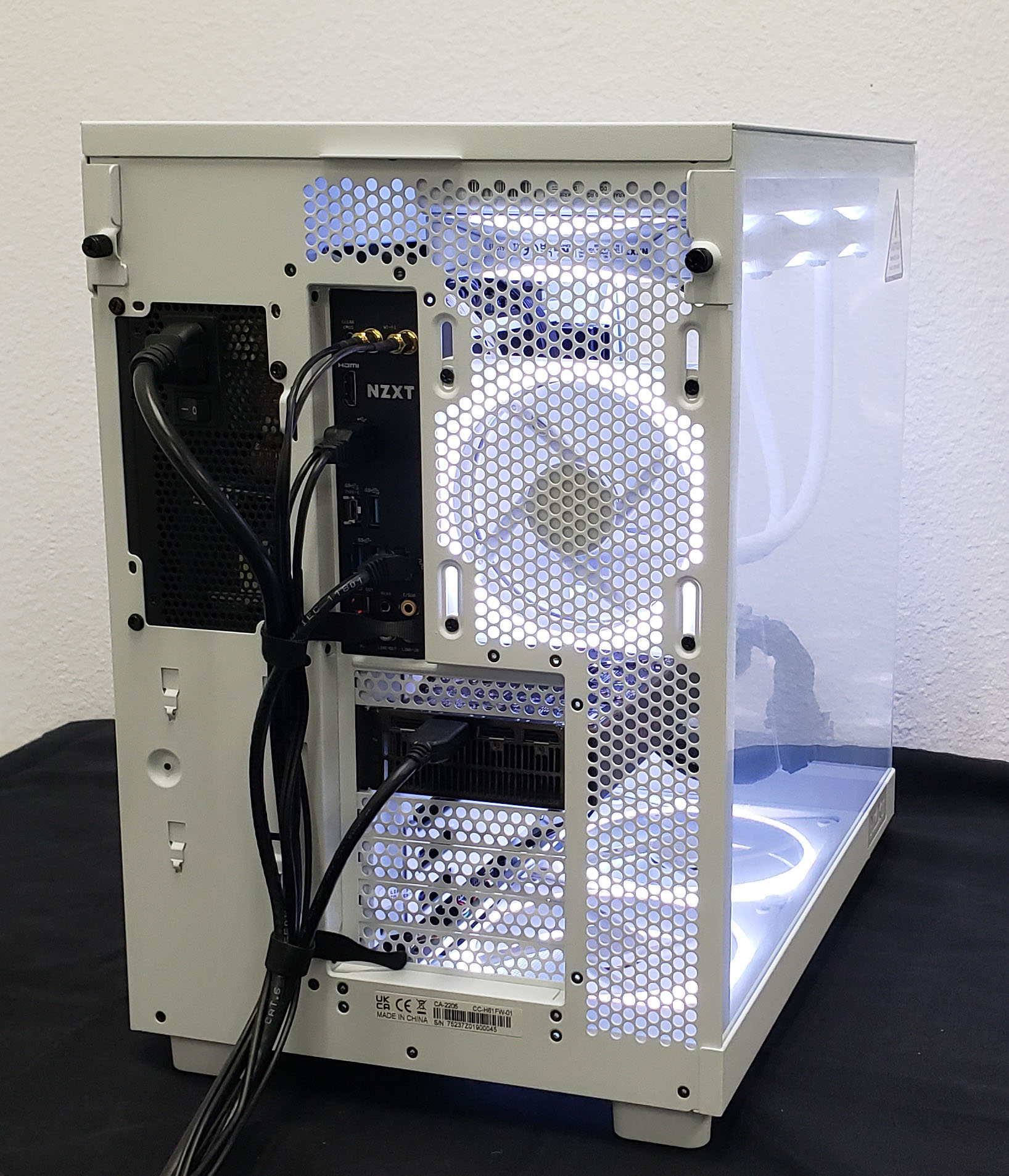

Antes de fecharmos completamente o livro sobre nosso H6 Build, uma última coisa a salientar é que o gerenciamento de cabos não precisa se limitar aointeriordo seu PC, mas pode se estender à sua mesa como um todo.Felizmente, um pequeno bônus da série H6 é que o case inclui um conjunto de pontos de fixação externos no próprio case.Aproveitando esses pontos de amarração, você pode organizar os cabos do seu PC em vez de ter uma bagunça caótica de cabos saindo da parte traseira do seu PC.

Você tem alguma dúvida não abordada neste guia ou precisa de mais assistência?Sinta-se à vontade para entrar em contato com nossa equipe deSuporte ao Cliente e um de nossos simpáticos agentes de suporte estará lá para ajudá-lo.
