Wat is de H-serie breakoutkabel?

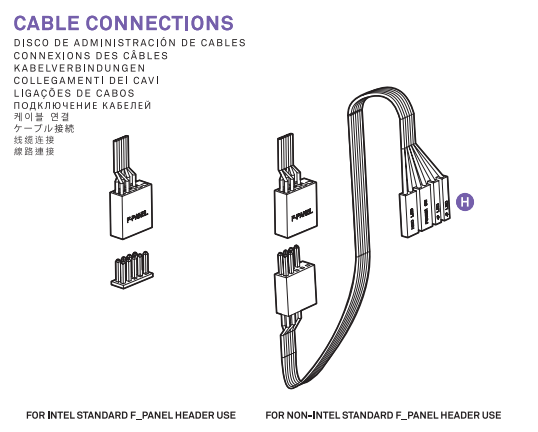

Afhankelijk van het model en het tijdstip waarop je de case hebt gekocht, kan de H-serie Breakout Cable bij je case zijn geleverd. Met deze kabel kan elke NZXT H-serie kast zijn connector voor het voorpaneel aanpassen naar een reeks individuele aansluitingen voor gebruik met niet-gestandaardiseerde F_PANEL aansluitingen die je op je moederbord vindt. Voor de meeste moederborden die sinds 2017 zijn gefabriceerd en sommige die voor die tijd zijn uitgebracht, is deze breakoutkabel niet nodig omdat het bord ontworpen kan zijn om de standaard F_PANEL-connector te accepteren.

De handleiding voor deze specifieke gevallen kan verwijzen naar de standaard F_PANEL connector als de "Intel Standard F_PANEL Header", maar deze lay-out is niet exclusief voor Intel moederborden en is ook gezien op de meeste AMD-gebaseerde moederborden.

Wat is de Intel Standard F_PANEL Header?

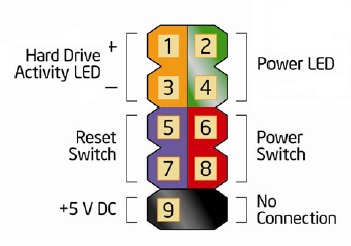

De Intel Standard F_PANEL Header is een pinindeling verdeeld in een rij van 4 pinnen en een rij van 5 pinnen in een blok van 2x5 pinnen. Op sommige moederborden kan deze opstelling deel uitmaken van een grotere reeks die aansluitingen bevat voor een extra voedings-LED, een Debug Speaker, een Chassis Intrusion Switch, enz.

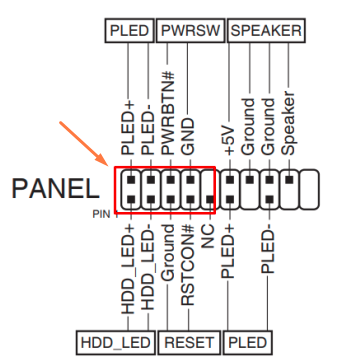

In situaties waar deze deel uitmaakt van een grotere header, hebben de pinnen die je moet identificeren de Power LED en Power Switch aansluitingen samen op de 4-pins rij, met de HDD Activity LED en Reset Switch op de 5-pins rij.

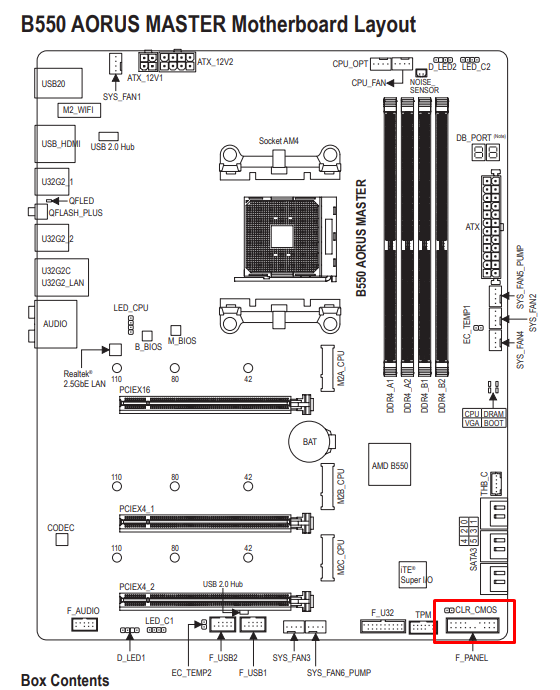

In het geval van het Gigabyte B550 Aorus Master moederbord dat hierboven is afgebeeld, is de Standard F_PANEL header een onderdeel van de F_PANEL header die zich rechtsonder op het moederbord bevindt en wordt uitgelijnd met de meest linkse kant van de header, waarbij het 4-pins segment de bovenste rij is ten opzichte van het moederbord.

Heb ik de breakoutkabel voor de H-serie nodig?

Voor de meeste moderne moederborden is het antwoord op deze vraag "nee", omdat de meeste fabrikanten de F_PANEL layout hebben overgenomen, zelfs als onderdeel van grotere headeraansluitingen. Als je een ouder moederbord hebt of een moederbord met een niet-standaard array, dan heb je deze kabel nodig.

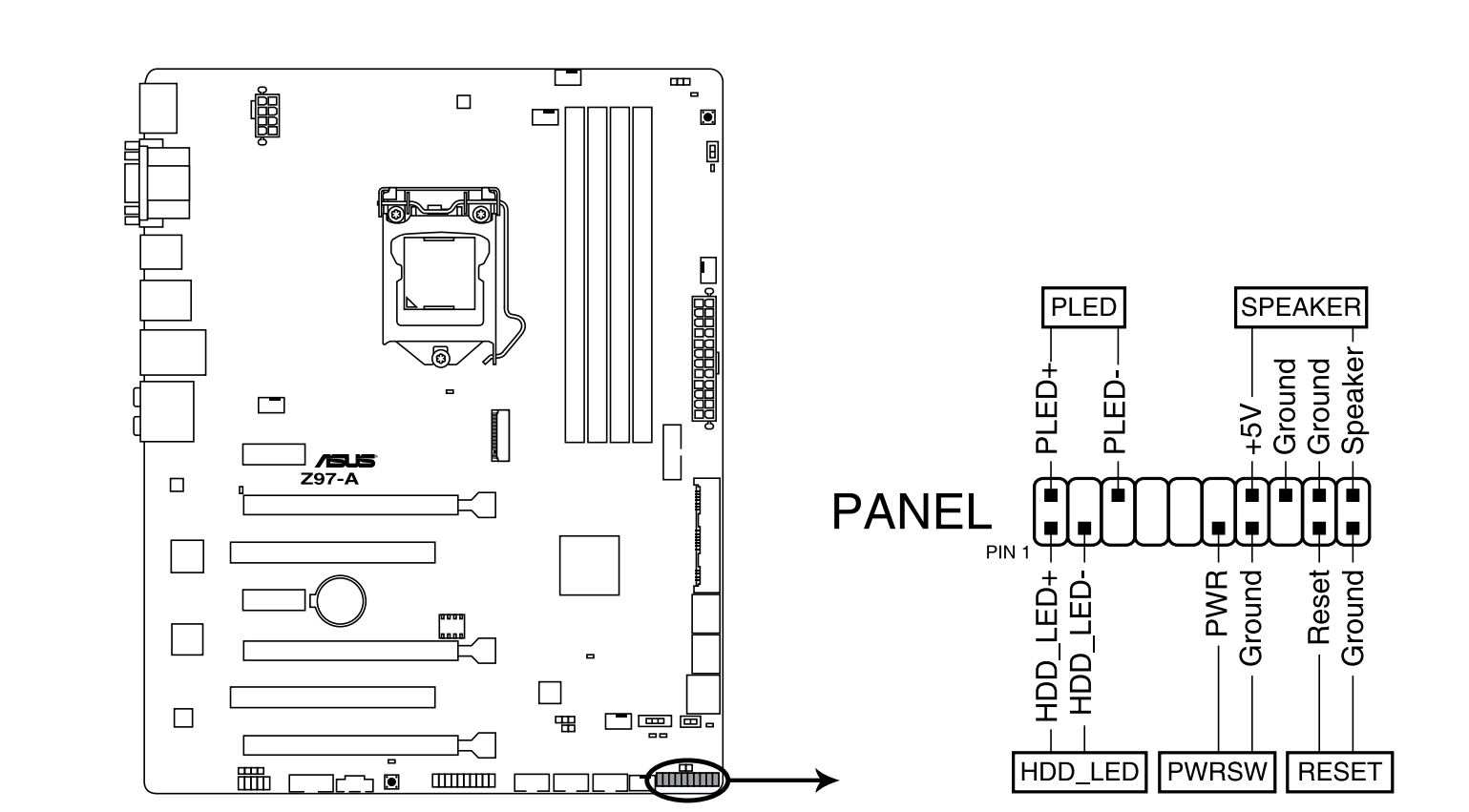

In dit voorbeeld gebruikt het ASUS Z97-A moederbord een niet-standaard Front Panel header die niet in lijn ligt met de F_PANEL connector op de H-serie behuizingen. Daarom moet je een H-Series Breakout Cable gebruiken om het moederbord aan te passen.
Let op: Bij de meeste nieuwere NZXT kasten wordt niet de breakoutkabel voor de H-serie meegeleverd. Als je een moederbord hebt dat niet compatibel is met de F_Panel kabel, neem dan contact op met ons Klantenondersteuning team voor verdere assistentie. Als je contact opneemt, geef dan het volgende door:
