Dit artikel gaat over het aansluiten van de RGB-aansluiting van je Kraken 120 koeler op een compatibele NZXT RGB Controller, of rechtstreeks op de 5V Addressable RGB Header van je moederbord.
Let op: de Kraken 120 koeler is niet compatibel met 12V RGB headers. Het aansluiten van de Kraken 120 op een 4-pins, 12V header kan resulteren in permanente schade aan de RGB header of de Kraken 120 koeler die niet onder de garantie van de Kraken vallen.
Hoe sluit ik de Kraken 120 aan op een NZXT RGB Controller?
Als je de Kraken 120 wilt aansluiten en zijn RGB wilt bedienen via de NZXT CAM software, moet je de Kraken zelf aansluiten op een compatibele RGB Controller. Voor een goede detectie moet de controller compatibel zijn met versie 2 of nieuwere NZXT RGB-apparaten, zoals de hieronder vermelde controllers:
- NZXT Smart Device V2 inbegrepen bij bepaalde 10-serie cases zoals de H510i, H510 Elite of H710i
- NZXT RGB & ventilatorregelaar
- NZXT RGB-controllers worden meegeleverd met geselecteerde Fan multi-packs of cases zoals de F120 RGB Twin en Triple pack, of de H5 en H7 Elite
- Een NZXT RGB Header zoals op NZXT N5 en N7 serie moederborden
Voor ons voorbeeld gebruiken we de RGB Controller die wordt meegeleverd met de F120 RGB-serie ventilatoren en Kraken RGB-serie koelers.

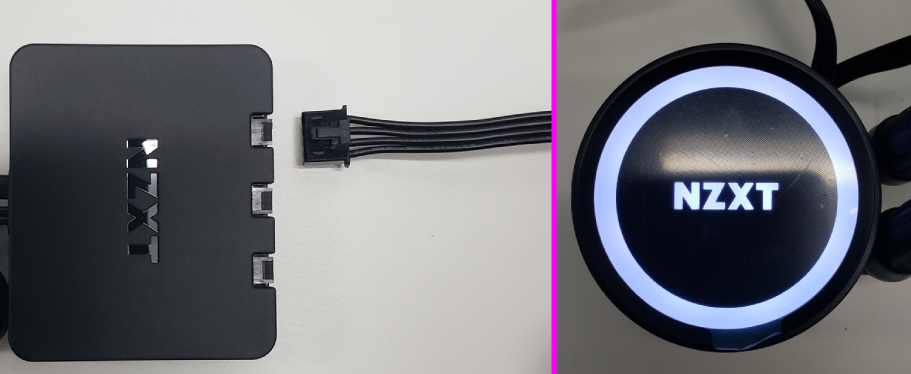

Neem van de kap van de Kraken 120 koeler de geïntegreerde NZXT RGB vrouwelijke connector en sluit deze aan op een open header op de RGB Controller. Deze kabel is gemakkelijk te herkennen aan de kleine plastic clip en de niet-blootliggende pinnen.
Start na het aansluiten je pc en de Kraken 120 zou moeten oplichten. Als dit de eerste keer is dat de Kraken 120 wordt aangesloten, kunnen de LED-ring en het logo oplichten in de standaard witte kleur.

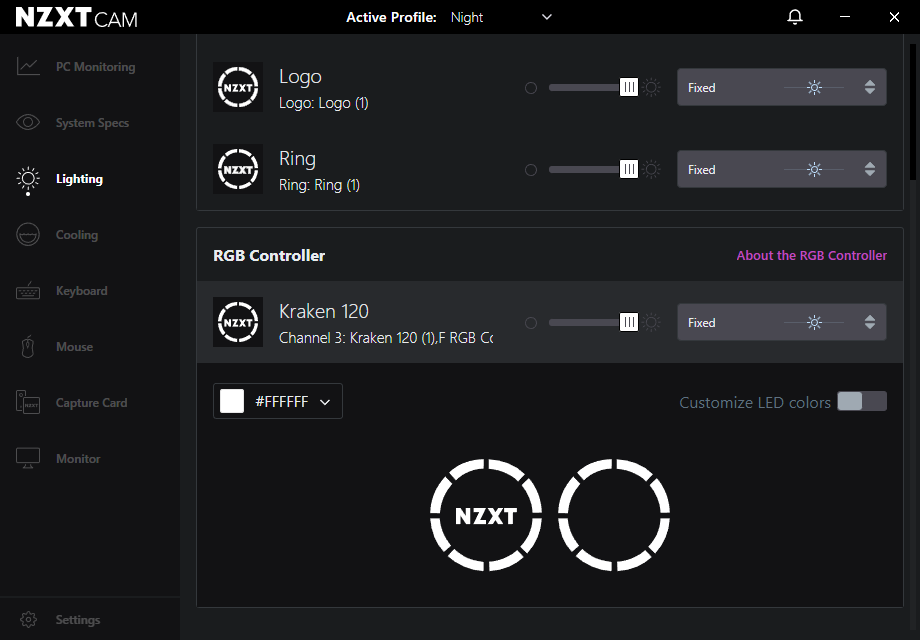

De Kraken 120 wordt weergegeven als deze is aangesloten op de RGB Controller. In dit voorbeeld is er ook een extra F120 RGB ventilator aangesloten.
Hoe sluit ik de Kraken 120 aan op een 5 V adresseerbare RGB header?
Als je de Kraken 120 wilt aansluiten zonder de NZXT CAM software te hoeven installeren, dan is dit de perfecte methode voor jou. Let op: als je een Kraken 120 aansluit op 5V Addressable RGB (ARGB) header, zal niet zichtbaar zijn in de NZXT CAM software.

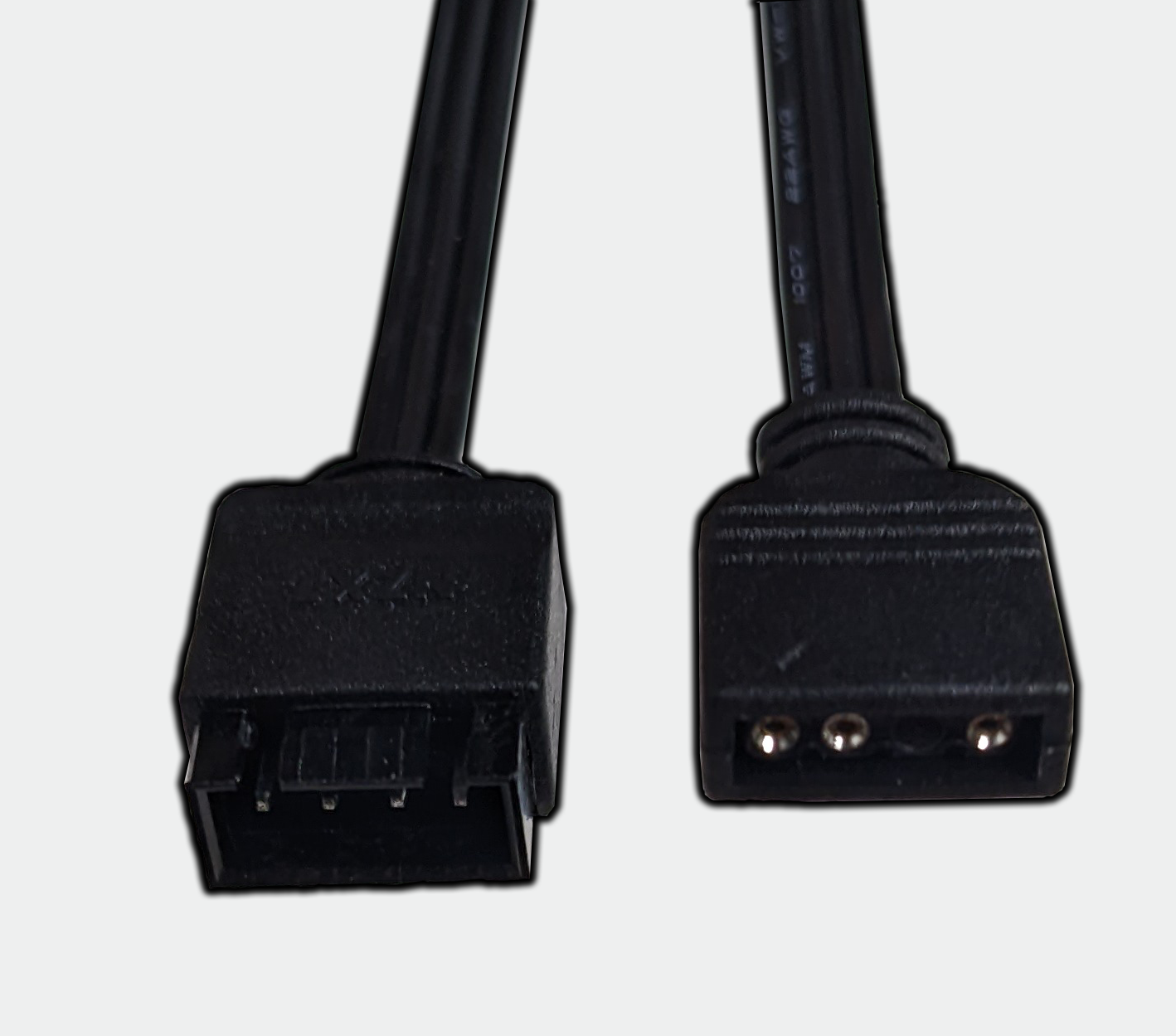

Om te beginnen zoek je de NZXT RGB naar 5V Addressable RGB adapterkabel die bij je Kraken 120 koeler in de doos zit. Deze heeft een mannelijk NZXT uiteinde met zichtbare pinnen, en een vrouwelijk 5V ARGB uiteinde met 3 aansluitingen zoals hieronder getoond:

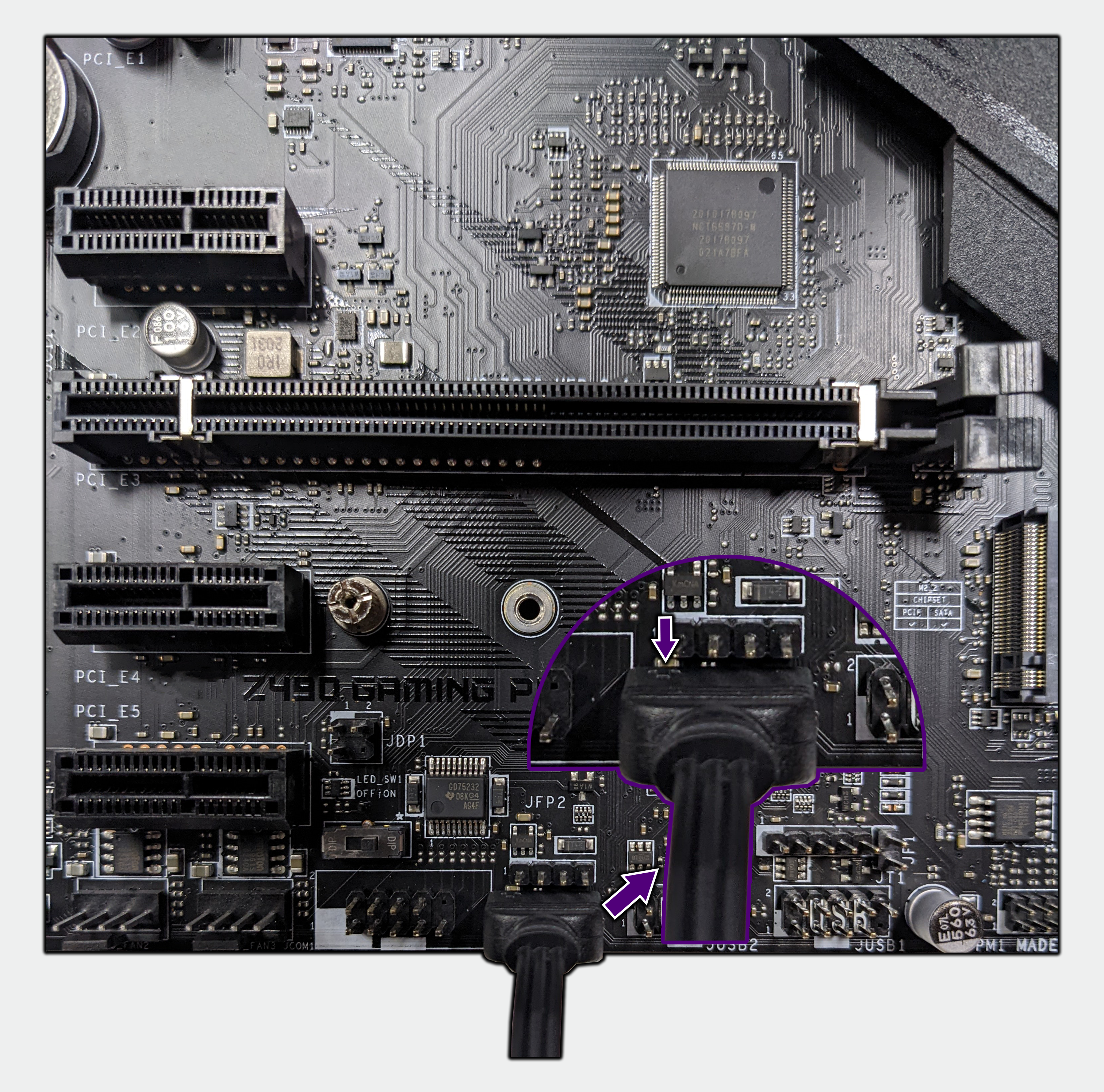

Sluit het mannelijke NZXT uiteinde van de adapterkabel aan op het vrouwelijke uiteinde van de Kraken 120 en sluit vervolgens het vrouwelijke 3-pins 5V ARGB uiteinde aan op een 5V ARGB header op je moederbord. Voor ons voorbeeld gebruiken we de JRAINBOW2 header linksonder op het MSI Z490 Gaming Plus moederbord.

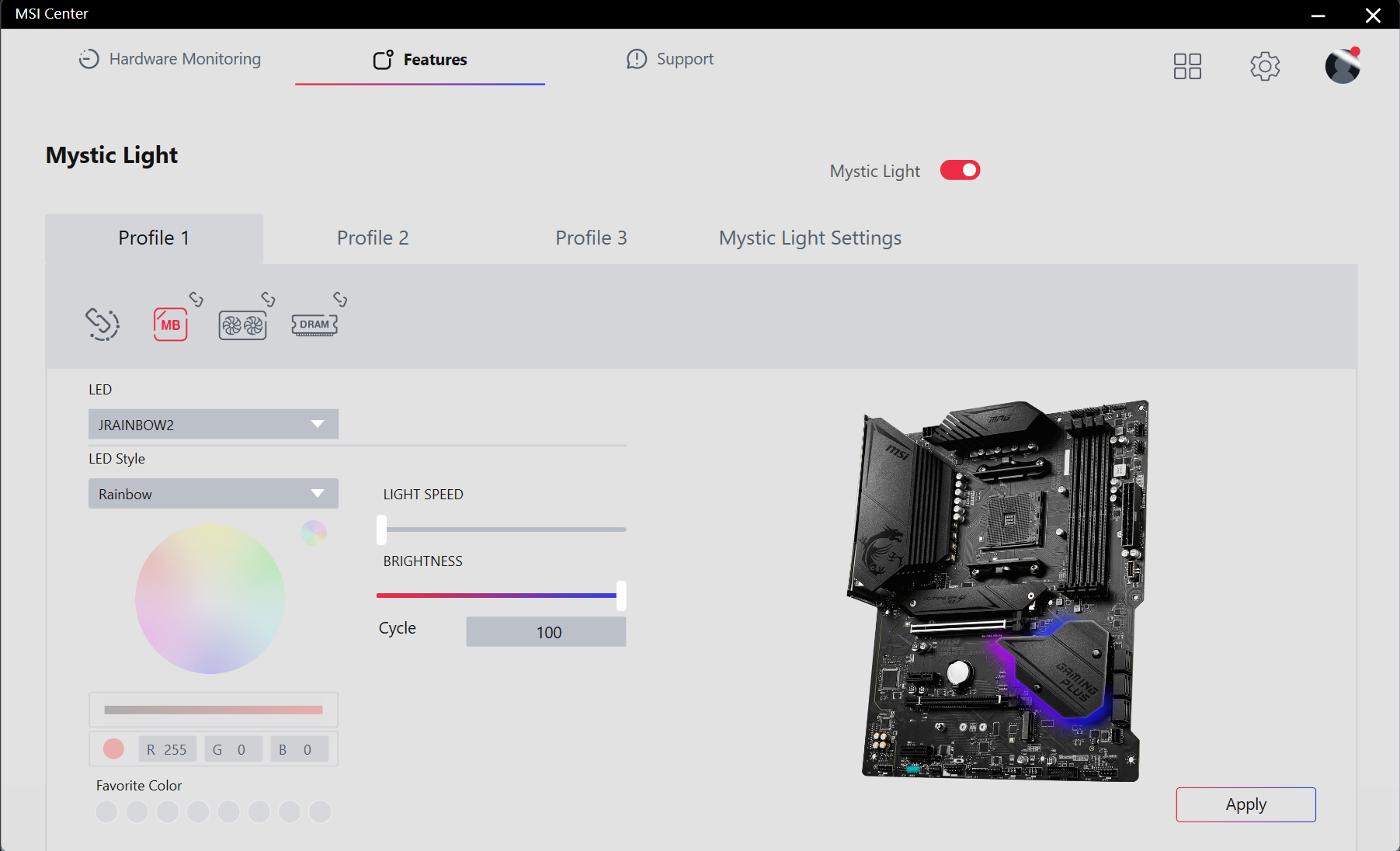

Zodra je bent aangesloten, start je je pc op en laad je de RGB-software van je keuze voor je moederbord en selecteer je de juiste kop om de RGB-instellingen voor je apparaat te regelen. Voor ons voorbeeld met het MSI Z490 Gaming Plus moederbord gebruiken we de MSI Center software en selecteren we JRAINBOW2.
Vanaf hier kies je je kleur of effect en klik je op Toepassen, waarna je klaar zou moeten zijn. Voor sommige RGB-software moet je het aantal LED's in de Kraken 120 koeler handmatig instellen. Voor deze specifieke koeler zonder extra ventilatoren is dat in totaal 9 LED's.
Kan ik extra NZXT RGB apparaten doorlussen vanaf de Kraken 120?
Als je de Kraken 120 koeler hebt en een extra RGB-fan aan de koeler wilt koppelen om bij de rest van je systeem te passen, of als je een beperkt aantal RGB-headers in je systeem hebt en de Kraken 120 aan een ander apparaat wilt koppelen, kun je dit eenvoudig doen met de meegeleverde RGB-uitgangskabel (mannetje) van de Kraken 120.
Als je de Kraken 120 koeler hebt en een extra NZXT RGB ventilator wilt aansluiten, of een beperkt aantal beschikbare headers in je systeem hebt voor een ander NZXT RGB apparaat, dan kan de oplossing zijn om de Kraken 120 door te lussen met behulp van de meegeleverde NZXT RGB Out connector.
Opmerking: Het wordt alleen aanbevolen om extra NZXT RGB-apparaten aan de Kraken 120 te koppelen. sluit geen niet-NZXT RGB apparaten aan op de NZXT RGB Out connector.
Als je de Kraken 120 aansluit in een keten met niet-NZXT RGB apparaten via de meegeleverde 5V ARGB adapter, wordt aanbevolen dat de Kraken 120 het laatste apparaat in de keten is.

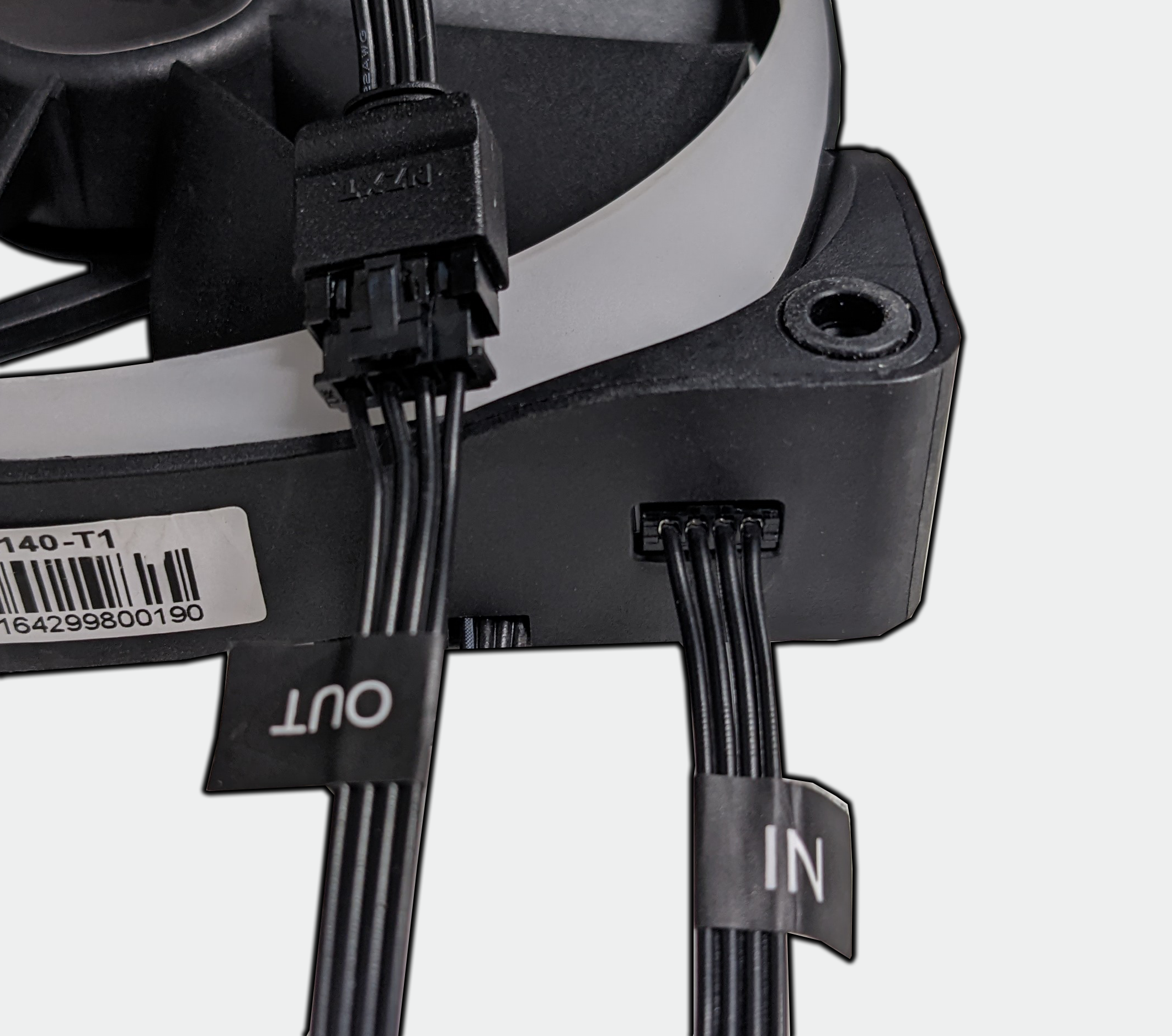

In ons voorbeeld sluiten we een NZXT Aer RGB 2 ventilator aan op de Kraken 120 koeler. Sluit hiervoor de IN kant van de kabel die bij de Aer RGB 2 ventilator is geleverd aan op de ventilator en de OUT kant van de Fan-to-Controller kabel op de mannelijke RGB uitgangskabel.
Je zou nu de ventilator die op de Kraken 120 is aangesloten moeten kunnen bedienen alsof het een uitbreiding is van de RGB op het apparaat. Als je NZXT CAM gebruikt om de Kraken aan te sturen, zou de ventilator direct herkend en bestuurbaar moeten zijn via de Kraken 120 zelf.
Als je de RGB-besturingssoftware (5V ARGB) van je moederbord gebruikt, moet je mogelijk het aantal LED's verhogen volgens de productpagina van de ventilator. Het meest gebruikelijke aantal LED's per ventilator is:
- NZXT Aer RGB 2 = 8 LED's
- NZXT F120 RGB = 18 LED's
- NZXT F120 RGB Duo = 20 LED's
- NZXT F120 RGB Core = 8 LED's
Voor meer informatie over het regelen van RGB op je Kraken 120 koeler, bekijk je onze speciale gids die hieronder is gelinkt:
NZXT Support - Hoe bedien ik de RGB-verlichting op mijn Kraken 120?
