Ik heb een Kraken 120 ontvangen in plaats van een Kraken M22-koeler.

Als je een Kraken M22 hebt opgestuurd ter vervanging en een Kraken 120 hebt ontvangen, maak je dan geen zorgen! Dit is volledig opzettelijk. Omdat de Kraken M22 een uit de handel genomen product is, leveren we in plaats daarvan een Kraken 120 om ervoor te zorgen dat je je pc weer aan de praat kunt krijgen!

De backplate installeren

Opmerking: Als je een AMD-processor hebt, kun je deze stap overslaan!

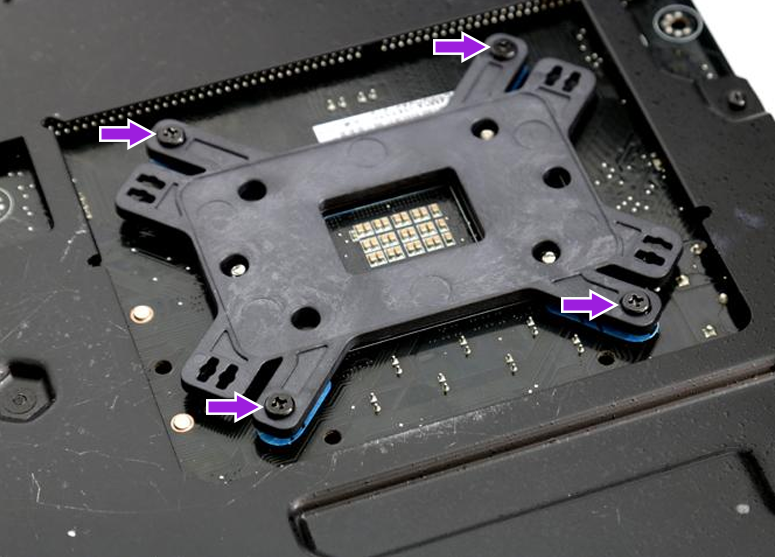

Om de backplate te installeren, moet je ervoor zorgen dat je je oude backplate hebt verwijderd. Als je problemen hebt om de backplate van het moederbord te schuiven, kun je de schroeven aan de achterkant van de backplate losdraaien.

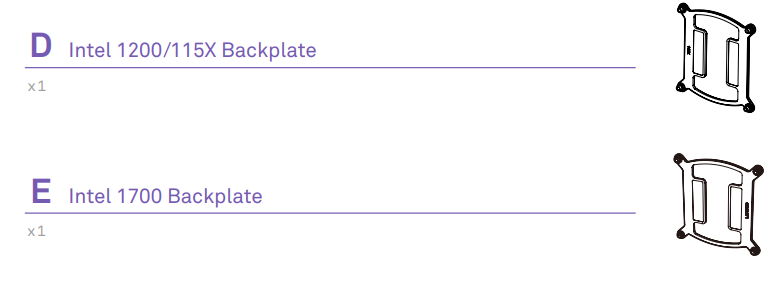

Ten eerste moet je de juiste backplate voor je Intel-socket gebruiken, die in de producthandleiding wordt vermeld als een Intel 1200-/115X-backplate of een Intel 1700-backplate. Bepaal vervolgens welk sockettype je moederbord heeft. Dit wordt meestal vermeld in de handleiding van het moederbord die bij je build is geleverd (als je het niet zeker weet, neem dan contact op met onze klantenservice.)

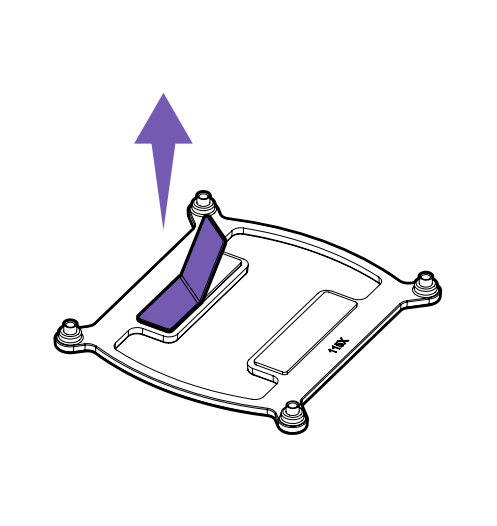

Het installeren van de nieuwe backplate is vanaf nu eenvoudig! Voor de installatie moet je de folie verwijderen waarmee de thermische pads op de backplate worden bedekt, zoals hieronder wordt weergegeven.

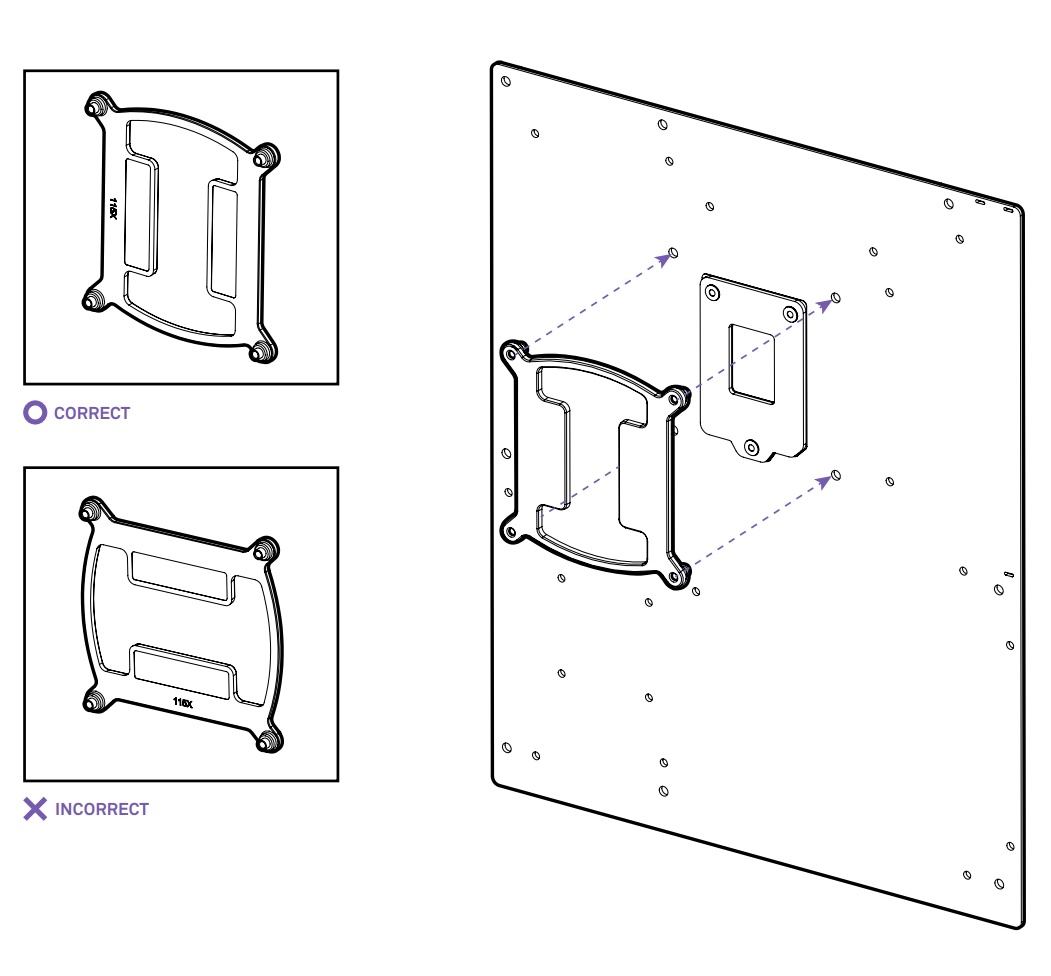

Vervolgens moetje de noppen van de backplate uitlijnen met de gaten in het moederbord, met pads naar het moederbord gericht en met de backplate verticaal georiënteerd, zoals hieronder wordt weergegeven.

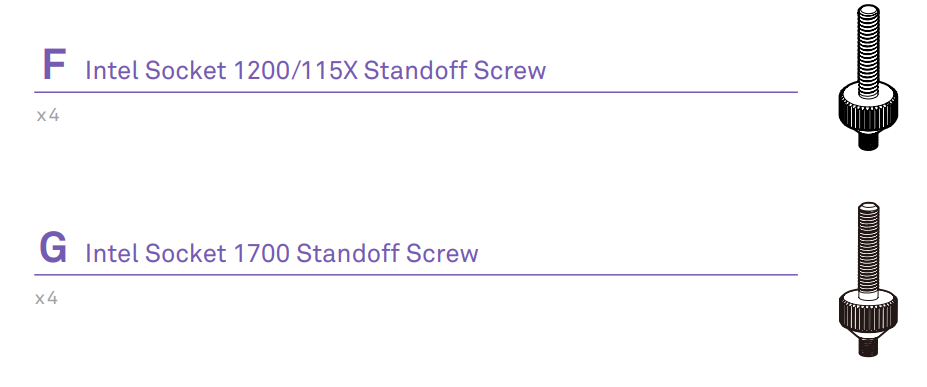

Vervolgens moet je de juiste schroeven voor je sockettype vinden om de backplate op het moederbord te monteren, zoals hieronder wordt weergegeven.

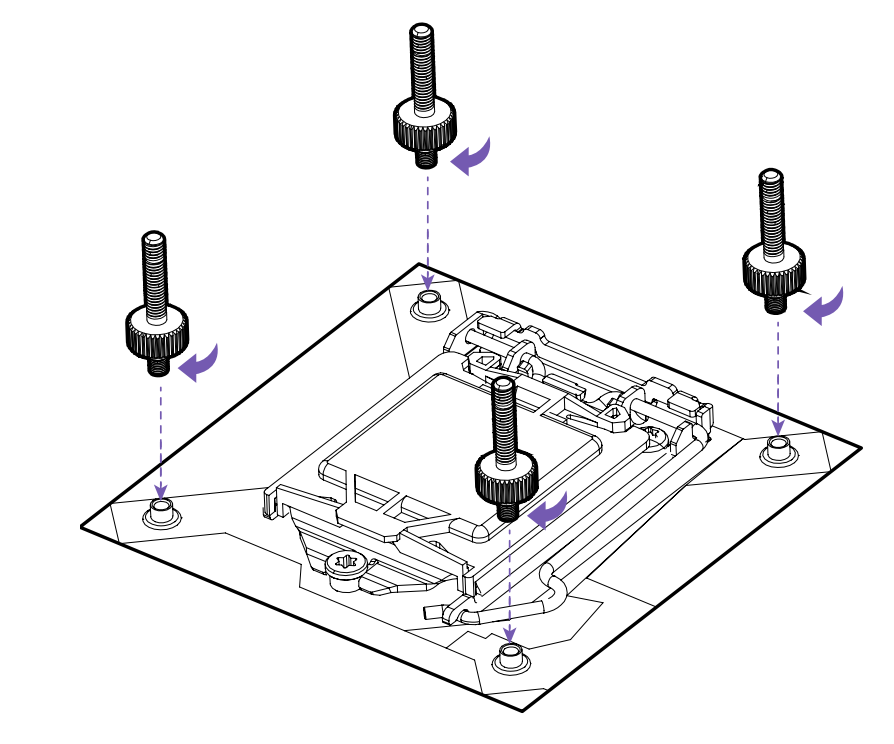

Nu je het juiste onderdeel hebt, moet je de afstandhouder in de backplate schroeven, zoals hieronder wordt weergegeven. We raden je aan om de backplate door iemand te laten vasthouden om te voorkomen dat deze eruit springt.

De ventilator en radiator van de Kraken 120 monteren

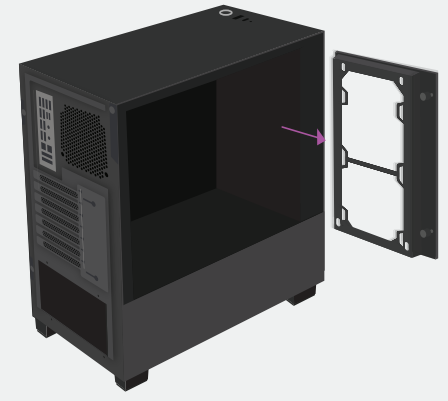

Voordat we de pomp installeren, moeten we eerst de ventilator en radiator installeren. Je moet eerst de ventilatorbeugel op de behuizing losdraaien als deze nog is geïnstalleerd. Deze wordt vastgehouden door twee schroeven aan de rechterkant van de beugel.

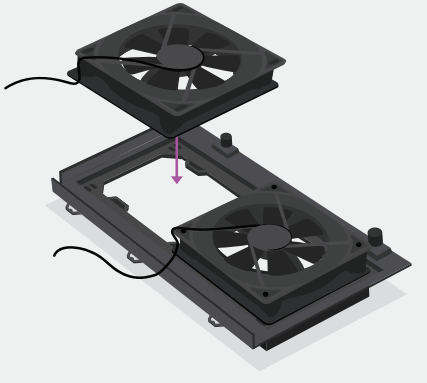

Er moet nog steeds een extra ventilator aan de onderkant van de beugel zitten, dus in de ruimte erboven plaats je de ventilator die bij je Kraken 120 is geleverd. Zorg ervoor dat de X-vormige beschermkap zichtbaar is en dat deze overeenkomt met de draadrichting van de eerste ventilator.

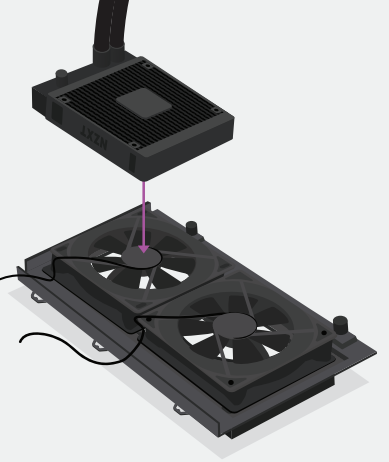

Vervolgens plaats je het AIO-radiatorblok bovenop de tweede ventilator, met de twee pompbuizen bovenaan en naar buiten gericht.

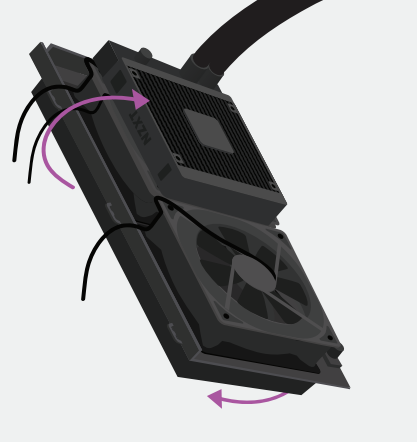

Terwijl je nu de beugel, ventilator en radiator stevig vasthoudt, draai je de beugel om terwijl je alle onderdelen in de juiste positie houdt.

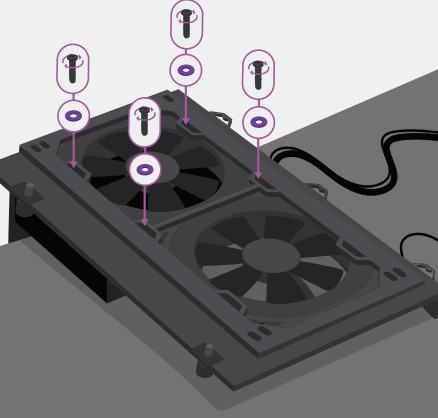

Je moet nu de ventilator en radiator op de beugel installeren met behulp van de 6-32-ventilatorschroeven van 30 mm en de metalen ringen die bij de AIO zijn meegeleverd.

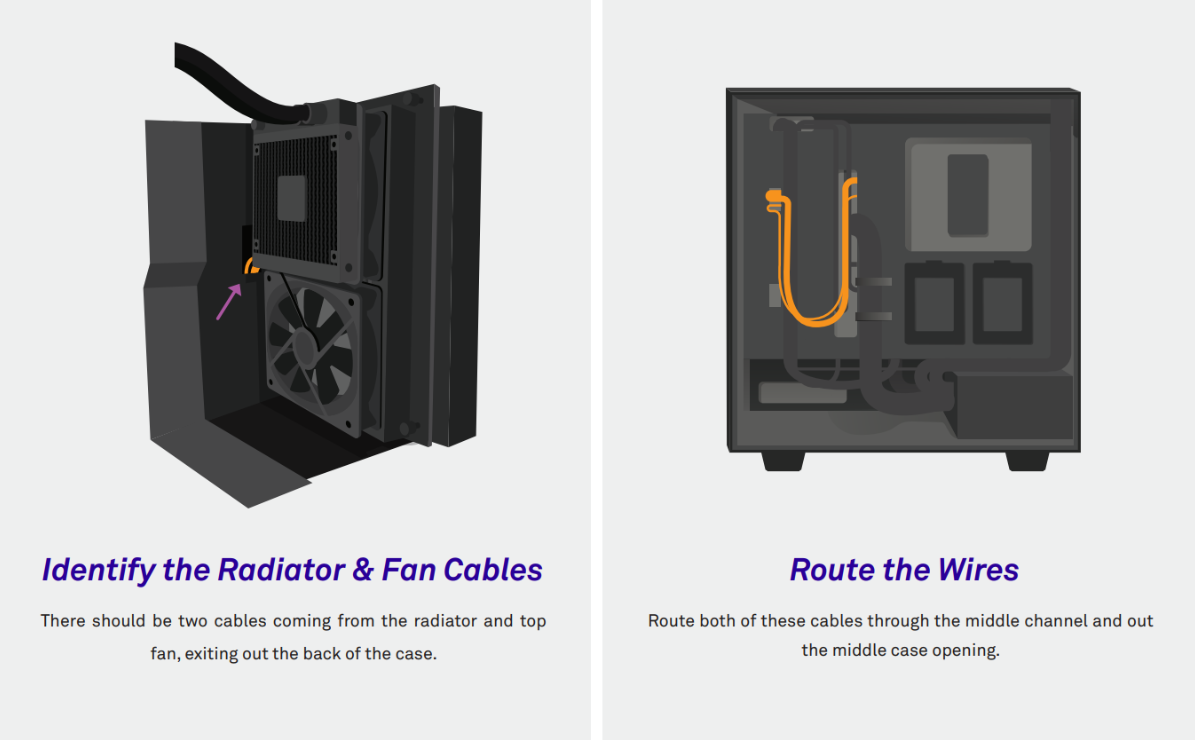

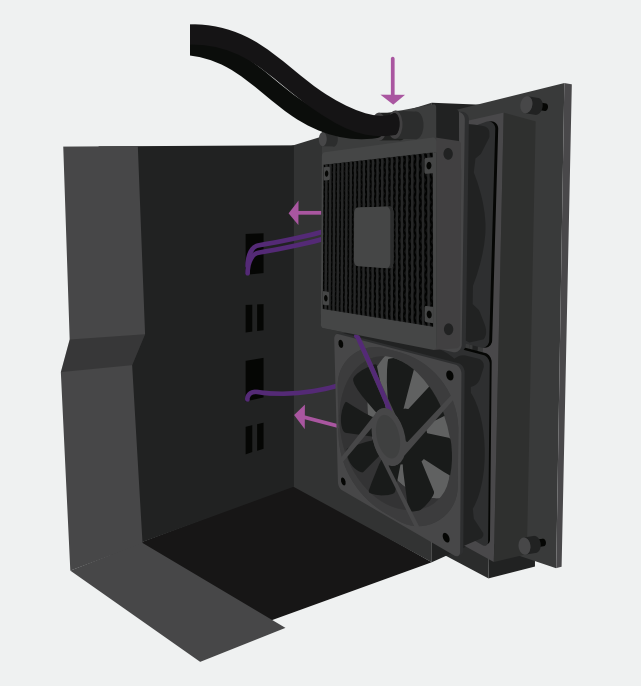

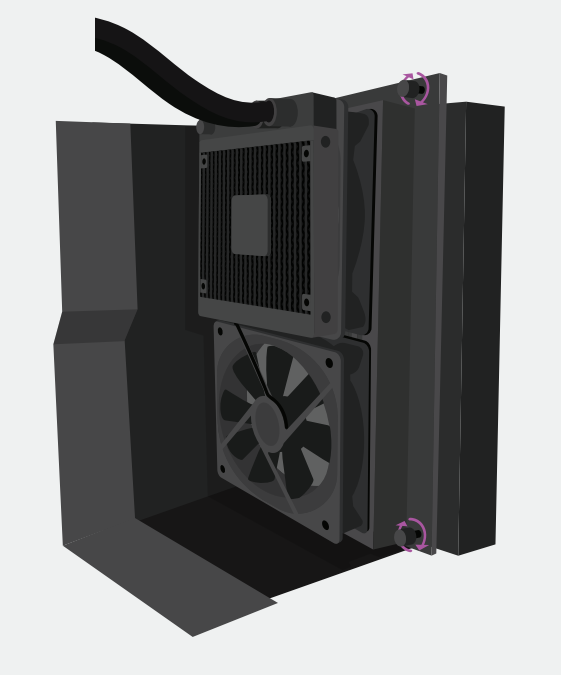

Vervolgens moet je de ventilatorbeugel terug in de behuizing schuiven. Ook laat je de kabels van de ventilatoren en radiatoren eronder lopen.

Ten slotte bevestig je de ventilatorbeugel opnieuw aan de binnenkant van de voorkant van de pc met behulp van de twee duimschroeven.

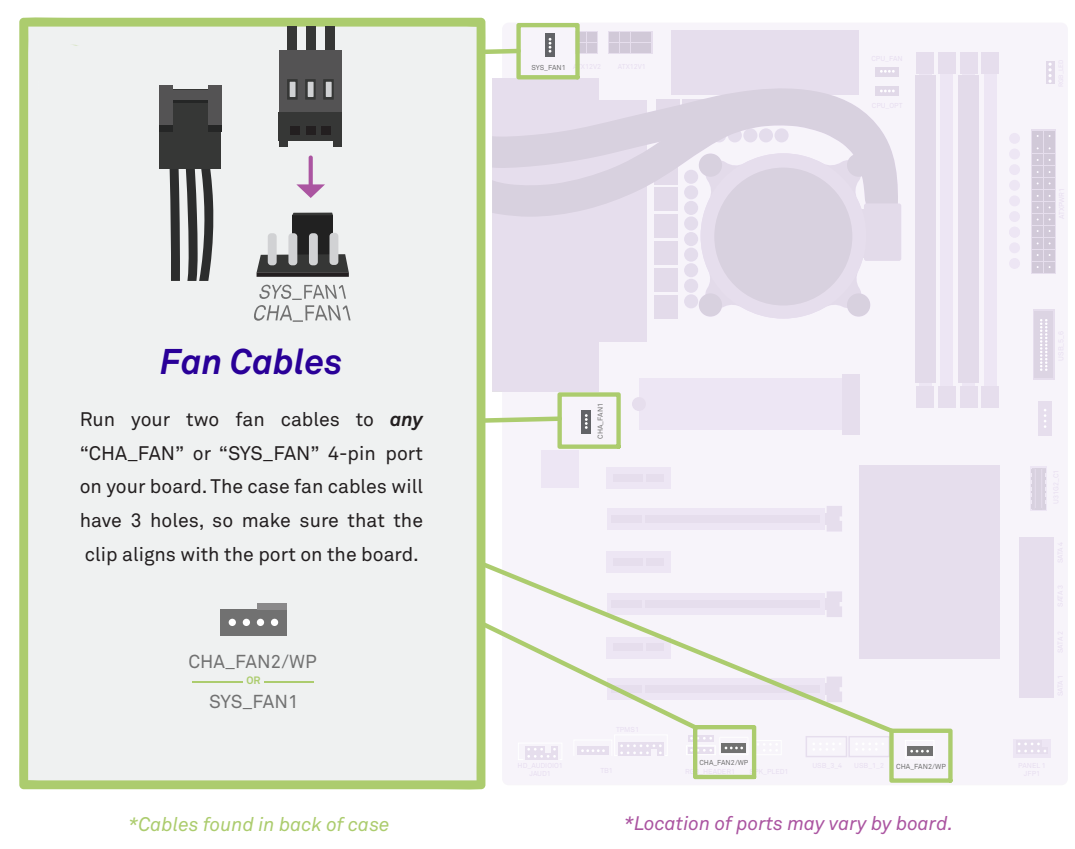

Je ventilator aansluiten

In deze stap wordt het opnieuw aansluiten van je reserveventilator op het onderste deel van de ventilatorbeugel behandeld, niet de ventilator van je Kraken-koeler.

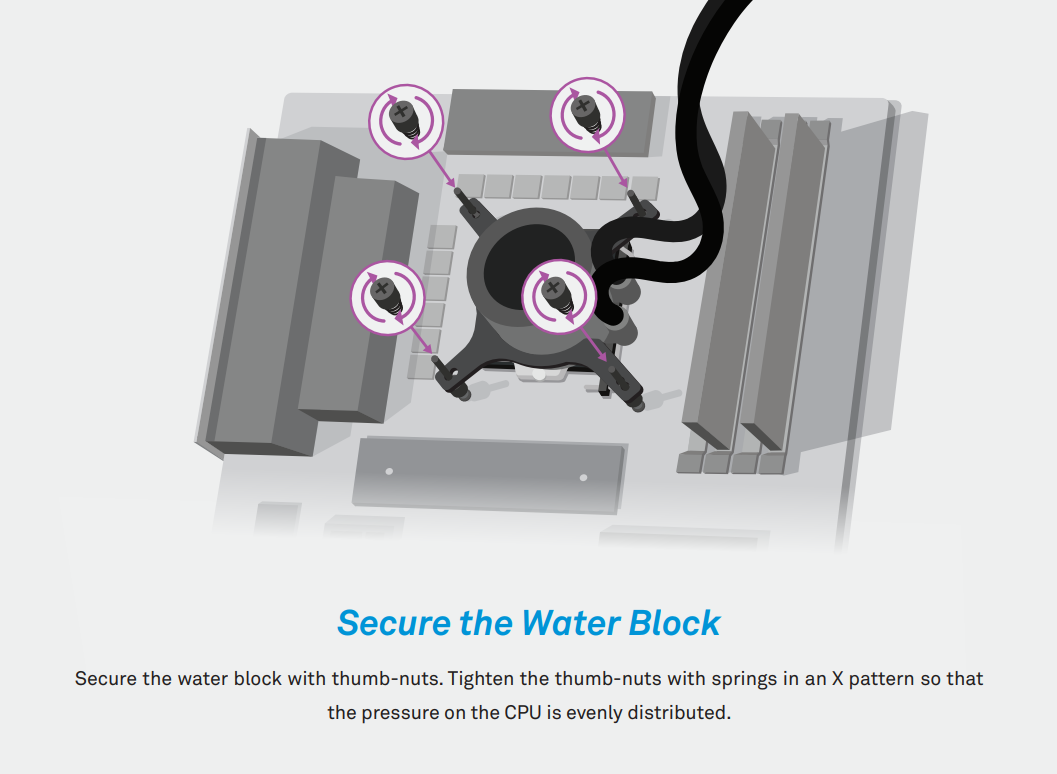

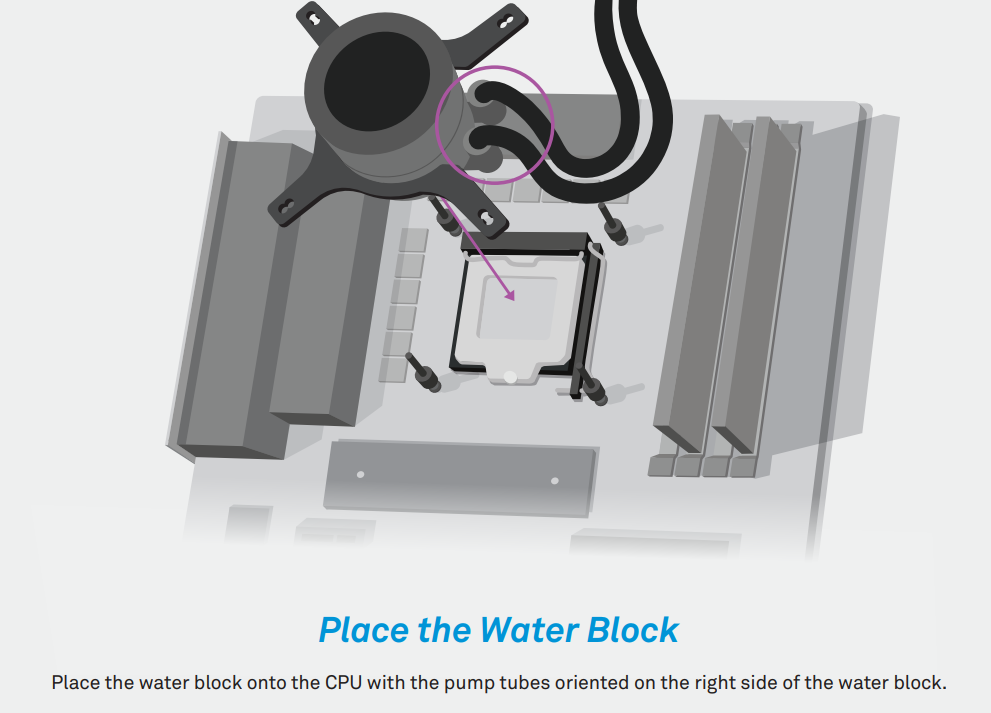

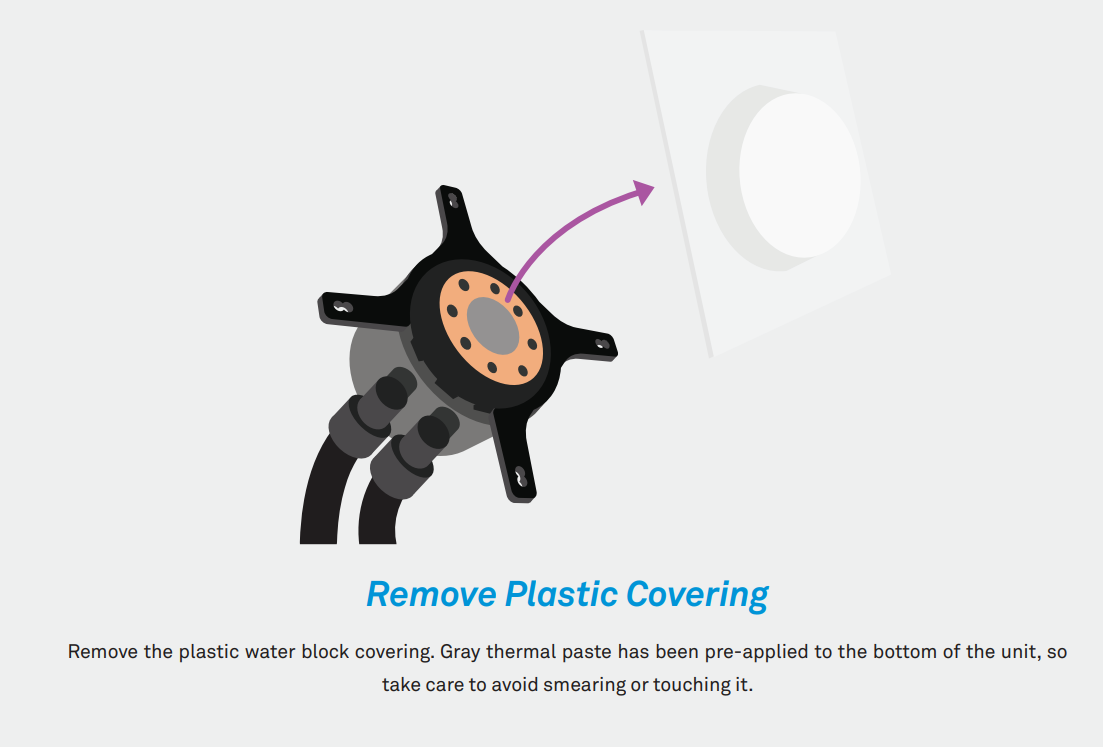

Het Kraken-waterblok op je CPU monteren (Intel)

Opmerking: Ga verder met de volgende stap voor een AMD-processor, omdat de montageprocedure verschilt van Intel-processors

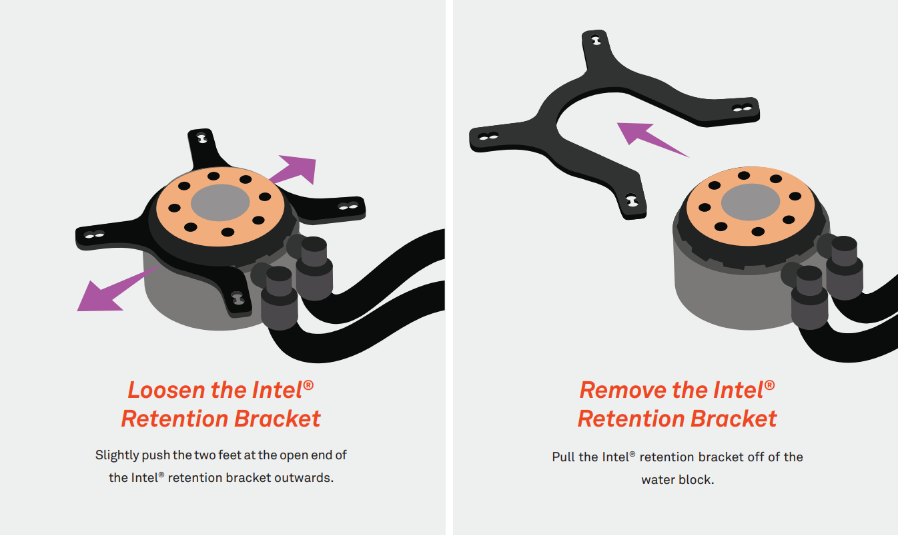

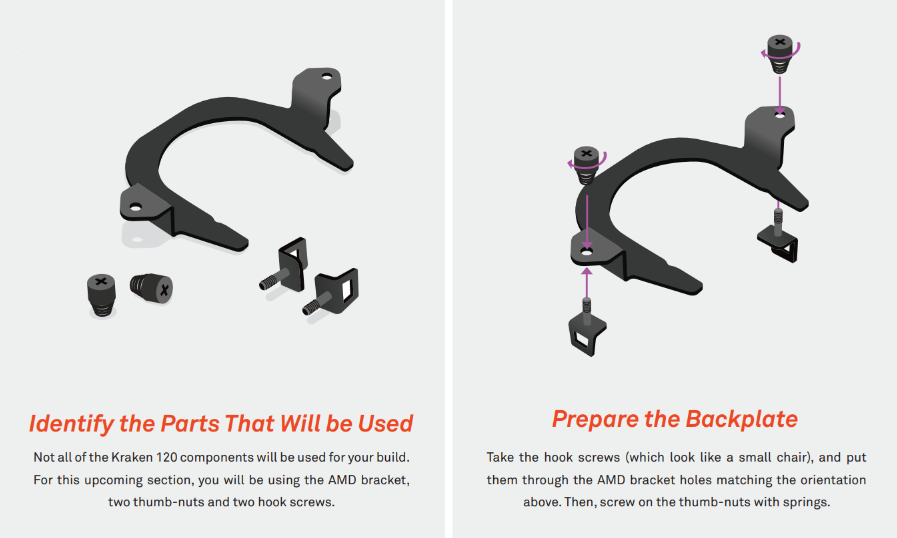

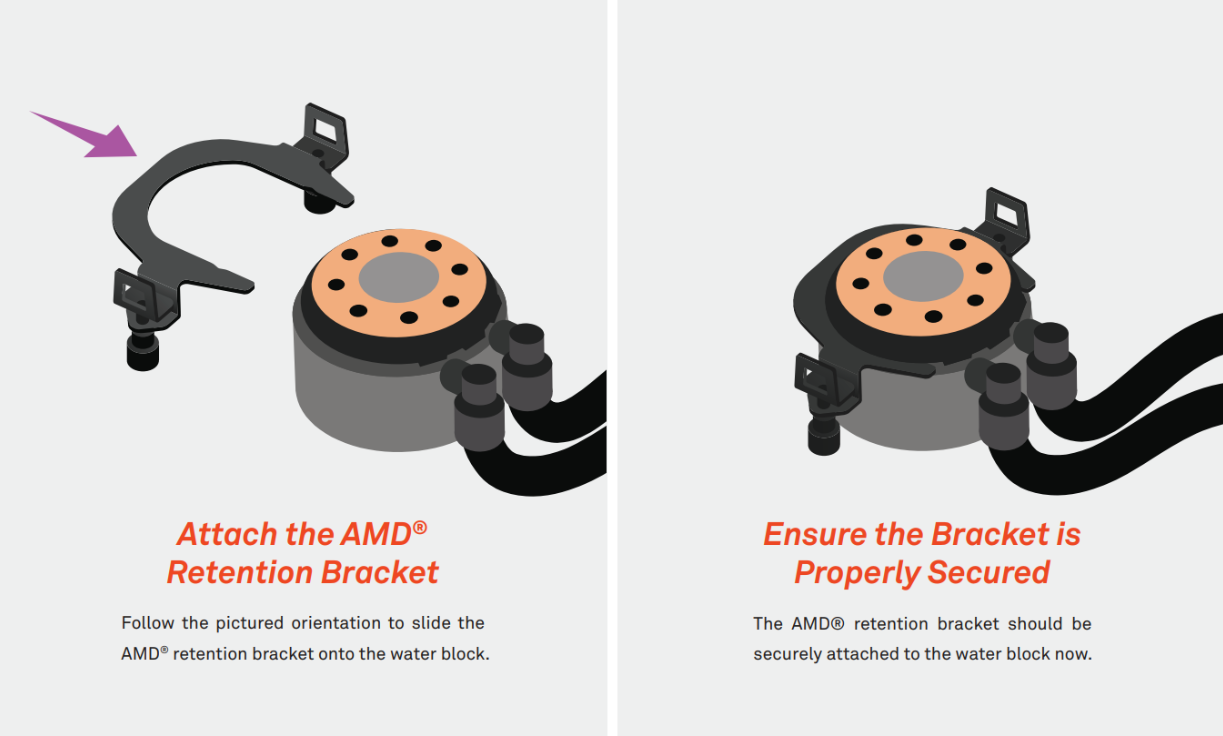

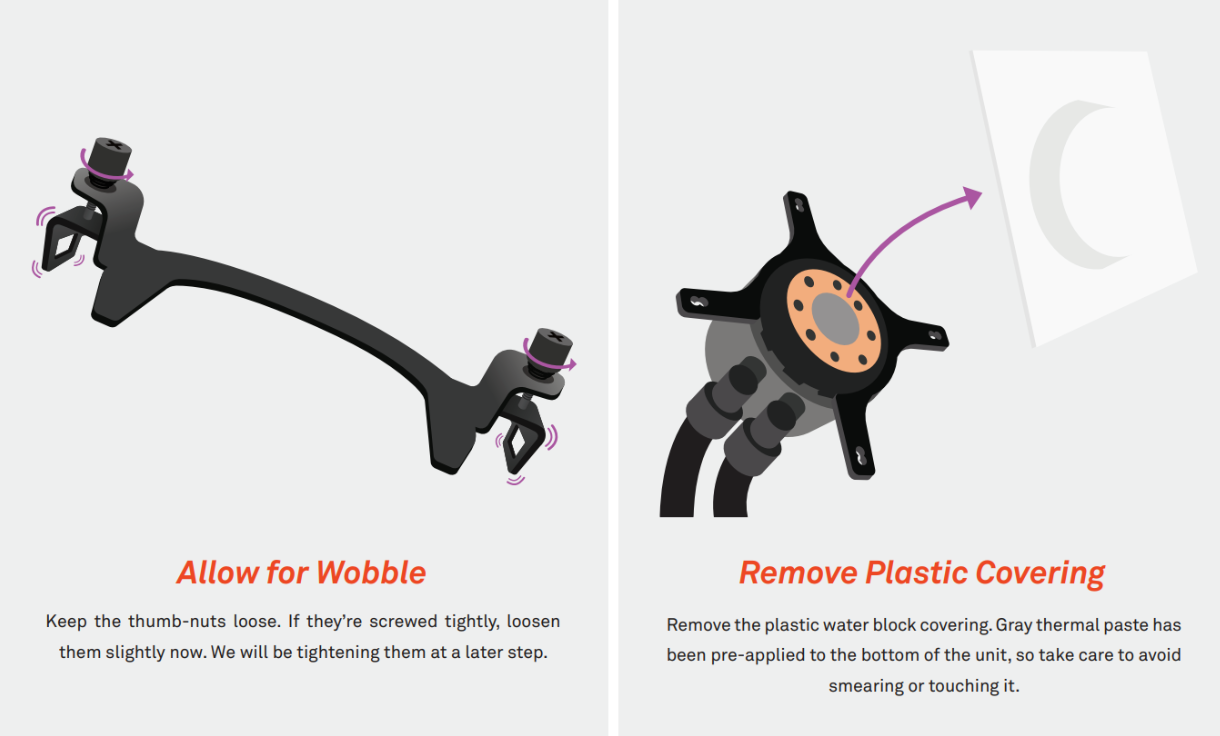

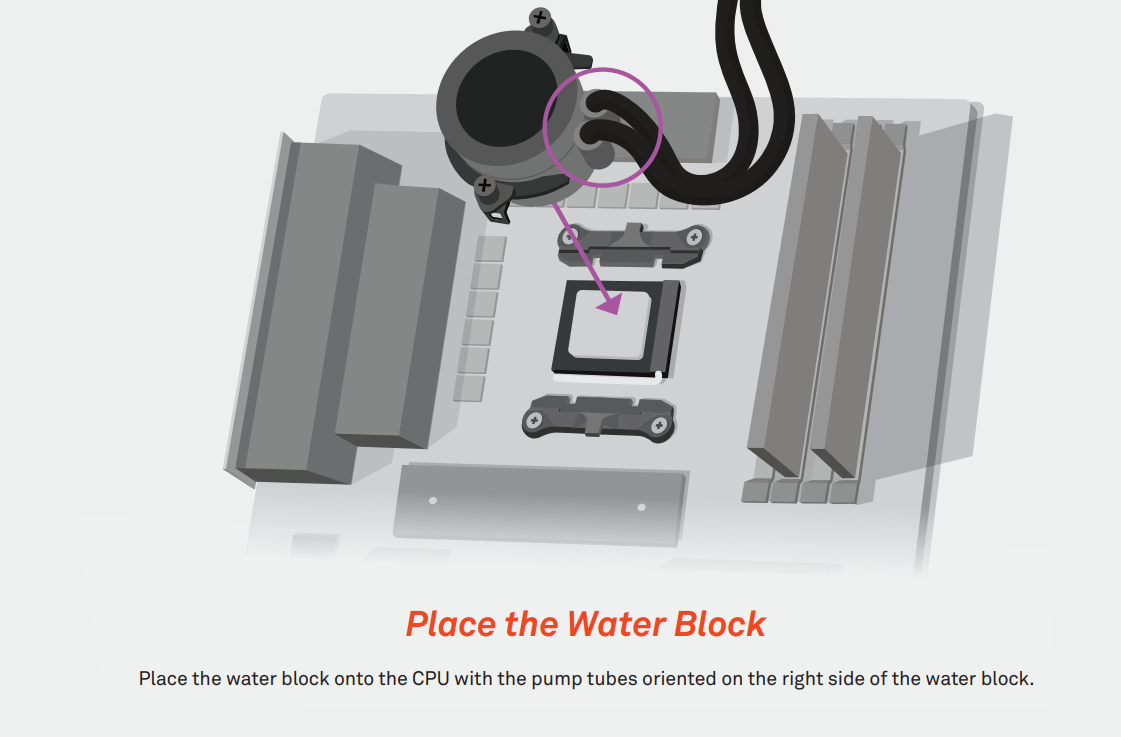

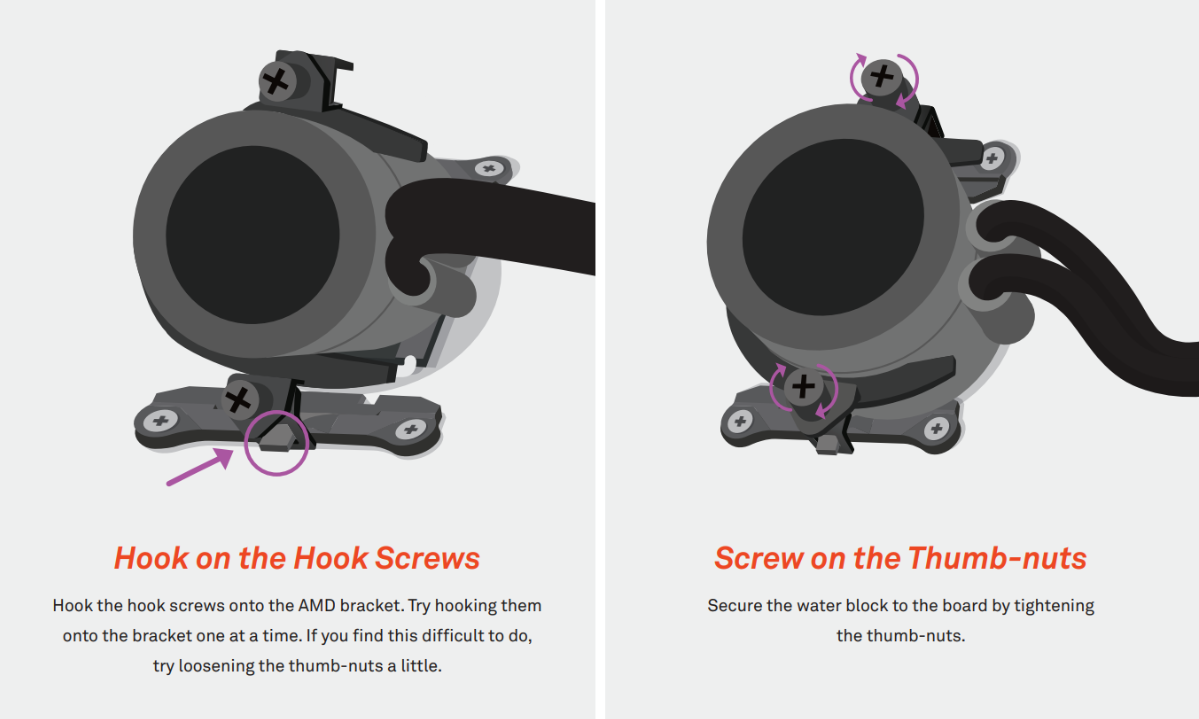

Het Kraken-waterblok op je CPU monteren (AMD)

Opmerking: Sla deze stap over als je een Intel-processor hebt, want dan zou je waterblok al moeten zijn geïnstalleerd

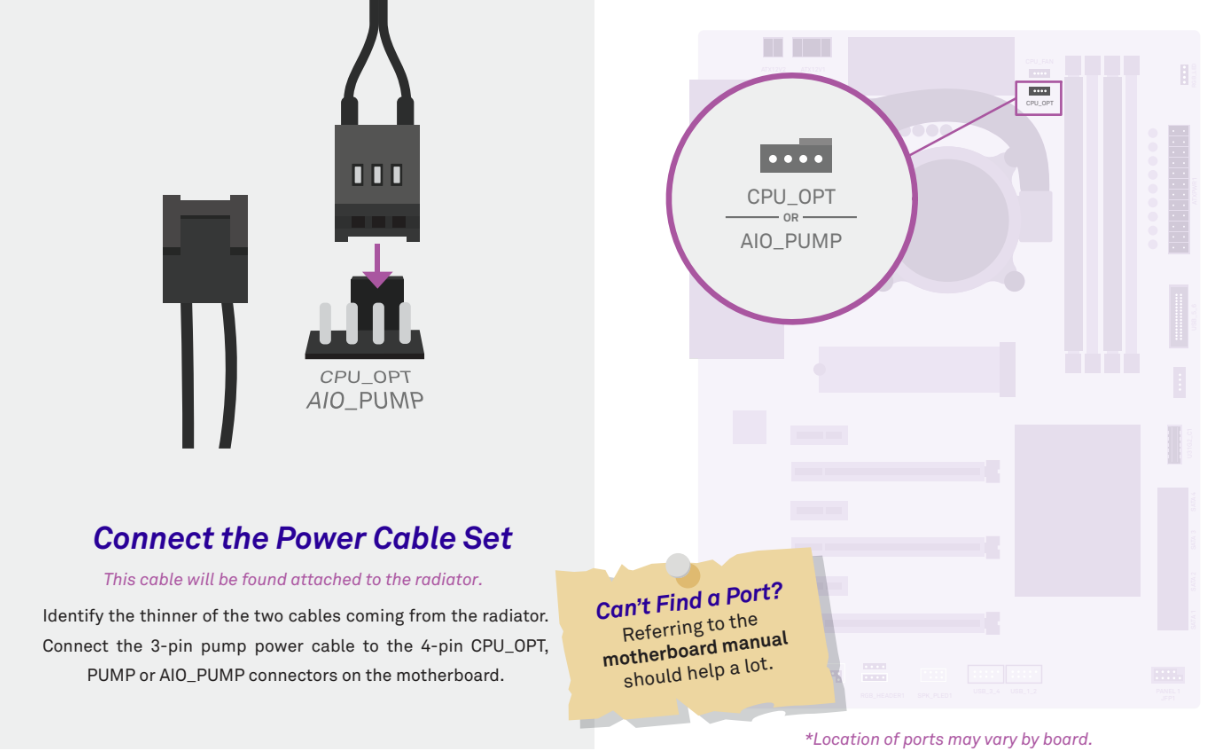

Stroom leveren aan de waterpomp en radiatorventilator

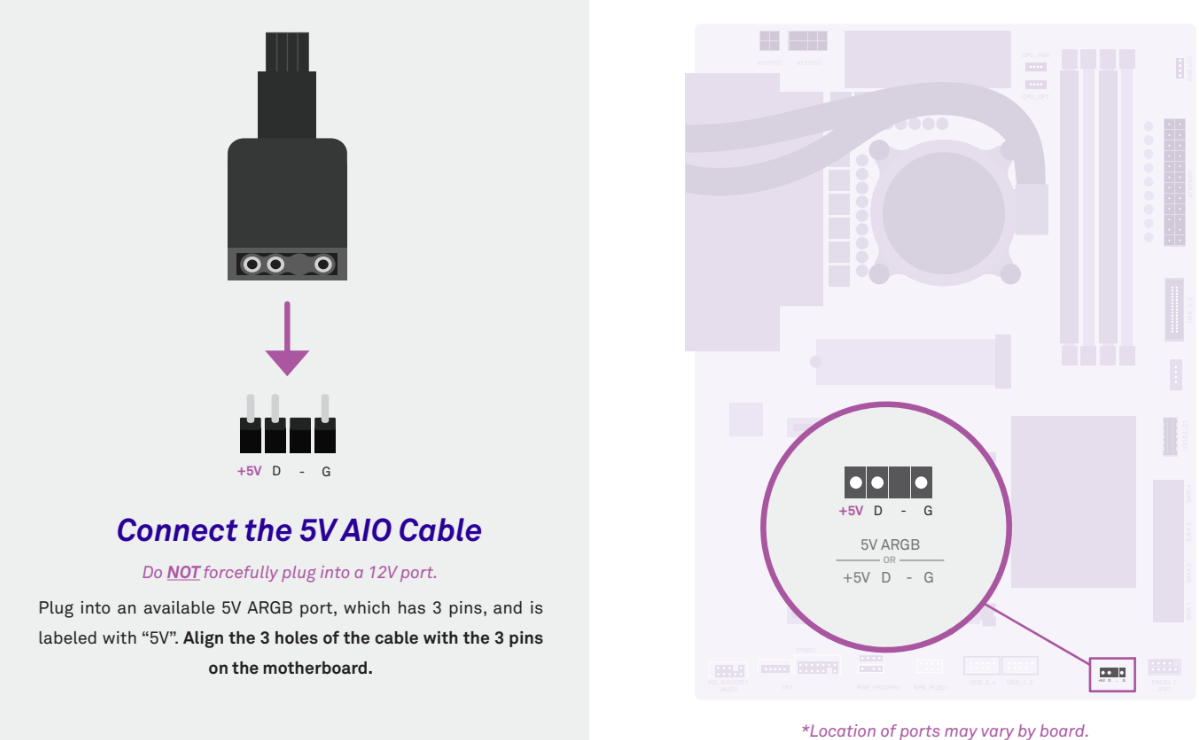

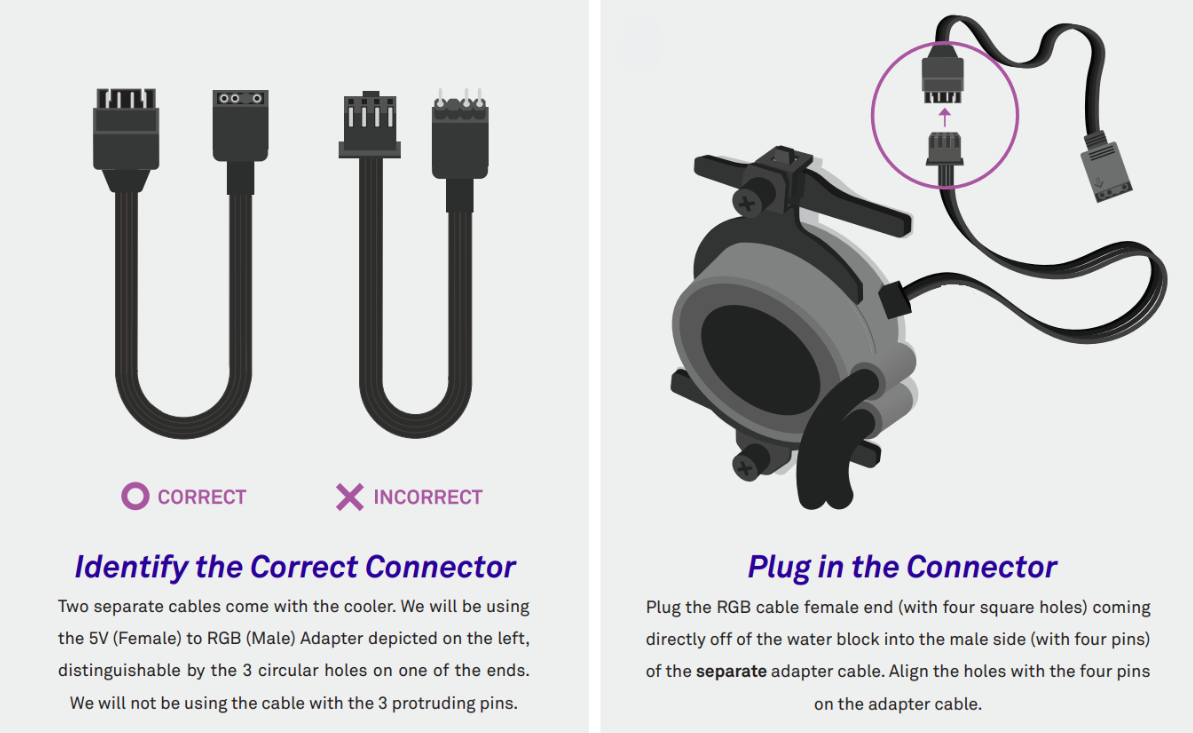

Je RGB-kabels aansluiten

Deze laatste stap is bedoeld om de RGB aan te sluiten voor je Kraken 120!
