이 문서는 NZXT RGB & 팬 컨트롤러설정을 위한 가이드 역할을 합니다. 이 가이드는 다음 모델에 적용됩니다:
- RGB 및 팬 컨트롤러 (2022)
- RGB & 팬 컨트롤러 (2019)
- 스마트 디바이스 V2 (i-시리즈 케이스에 포함)
상자 안에는 무엇이 있나요?
컨트롤러 모델에 따라 RGB 및 팬 컨트롤러에 포함되는 항목은 다음과 같습니다:
RGB 및 팬 컨트롤러(2022)에 자석이 포함되어 있지 않은 이유는 무엇인가요?
RGB 및 팬 컨트롤러(2022)의 경우, 자석이 컨트롤러 하우징 내부에 통합되어 있어 수동으로 추가할 필요가 없습니다.
컨트롤러를 연결하려면 무엇이 필요하나요?
컨트롤러를 연결하려면 다음이 필요합니다:
- SATA 전원 연결 1개(전원 공급 장치)
- USB 2.0 내부 연결 1개(마더보드)
이 외에도 4핀 PWM 또는 3핀 DC PC 팬과 F 시리즈 RGB 팬과 같은 NZXT RGB 하드웨어가 필요합니다.여기에는 컨트롤러의 RGB/LED 헤더에 연결할 수 있는 4핀 NZXT RGB 연결이 포함됩니다.
팬에 4핀 대신 8핀 커넥터가 하나만 있는데 어떻게 연결하나요?
최신 F 시리즈 싱글 프레임 팬을 사용하는 경우 팬에 8핀 연결 단자가 하나만 있는 것을 볼 수 있습니다.이 커넥터는 업데이트된 NZXT 컨트롤 허브와 함께 사용하도록 되어 있지만, 팬에 포함된 스플리터를 사용하여 구형 RGB 및 팬 컨트롤러 에 연결할 수도 있습니다. 자세한 내용은 팬 사용 설명서를 참조하세요.
1단계 - RGB 및 팬 컨트롤러 고정하기
NZXT 스마트 디바이스 V2가 있는 경우 2단계로 건너뛰세요.
컨트롤러에 포함된 자석( ) 또는 3M 벨크로( )를 사용하여 컨트롤러를 고정할 수 있는 케이스 내 빈 공간을 찾습니다. 대부분의 NZXT 케이스에는 아래 그림과 같이 컨트롤러를 놓을 수 있는 평평하고 깨끗한 공간이 있습니다:
2단계 - RGB 및 팬 컨트롤러를 마더보드에 연결하기
컨트롤러에서 USB 2.0 라벨이 붙은 케이블 을 마더보드의 열린 USB 2.0 헤더에 연결합니다.
체크포인트 - 시스템에 USB 2.0 헤더가 충분하지 않은 경우, 당사의 내부 USB 허브(3세대) 와 같은 액티브 USB 스플리터 를 사용하여 마더보드 또는 컨트롤러에 포함된 스플리터에 연결할 것을 권장합니다. 단순한 PCB 기반 스플리터는 컨트롤러가 제대로 감지하기에 충분한 전력이나 대역폭을 제공하지 못할 수 있습니다.

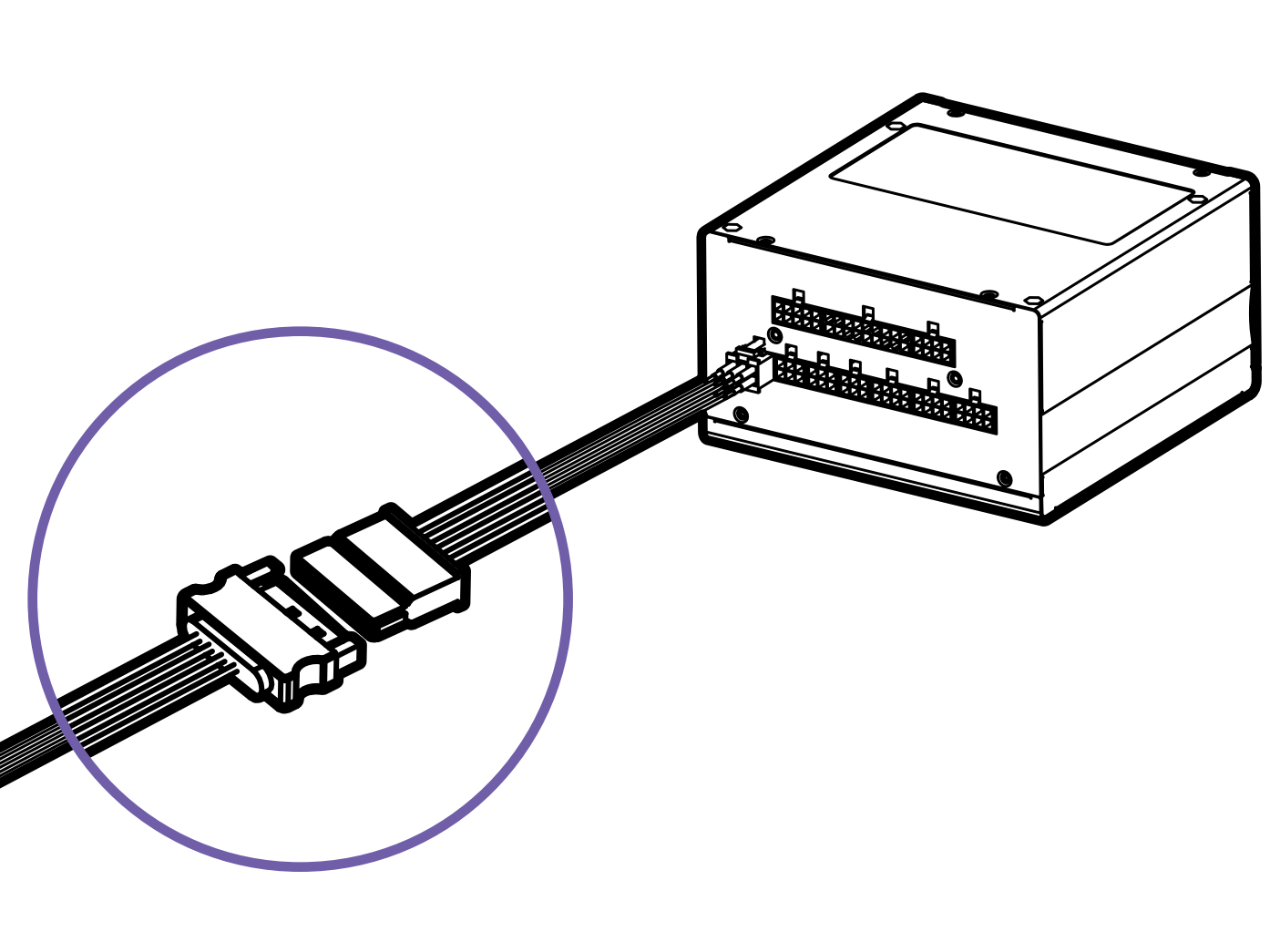

3단계 - RGB 및 팬 컨트롤러를 전원 공급 장치에 연결하기
컨트롤러에서 SATA 전원 연결을 전원 공급장치의 열린 SATA 전원 케이블에 연결합니다.
4단계 - 팬 및 RGB 장치 연결하기
팬을 연결하려면 팬을 컨트롤러의 팬 포트에 직접 연결하거나 포함된 1~3개의 팬 스플리터를 사용하세요.DC 팬도 호환되지만, 팬 속도 제어를 개선하기 위해 PWM 팬을 사용하는 것이 좋습니다( ).
체크포인트 - 포함된 스플리터를 사용할 때는 팬 중 하나가 스플리터의 단일 4핀 커넥터에 연결되어 있는지 확인하세요. 4핀 커넥터에 팬이 연결되어 있지 않으면 0 RPM 수치가 표시됩니다.
RGB 장치를 연결하려면 4핀 NZXT RGB 케이블을 딸깍 소리가 날 때까지 컨트롤러의 RGB/LED 헤더에 연결합니다. 제대로 연결되면 RGB 케이블이 컨트롤러에 고정됩니다.
NZXT CAM에서 컨트롤러 사용

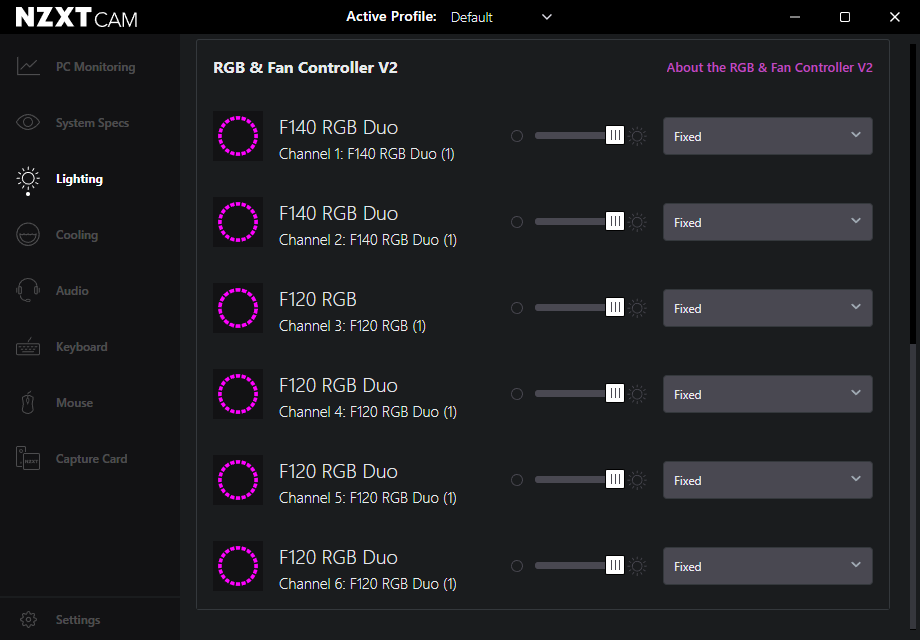

컨트롤러가 연결되면 위와 같이 NZXT CAM 소프트웨어에 장치가 표시됩니다.조명 섹션에서는 모든 RGB 장치가 개별 장치로 표시되어 정적 색상부터 스펙트럼 웨이브, 일부 오디오 반응 효과에 이르기까지 다양한 조명 효과를 적용할 수 있습니다.
냉각 섹션에서 팬은 채널 당 기준으로 제어됩니다. 즉, 포함된 스플리터를 사용하는 경우 스플리터에 연결된 모든 팬이 동일한 팬 속도 설정을 공유하게 됩니다.헤더에 연결된 팬이 없는 경우 0 RPM의 속도를 보고합니다.
헤더에 팬이 연결되어 있는데 RPM이 0으로 표시되고 있습니다.
설정에서 언급했듯이 포함된 스플리터를 사용하는 경우 반드시 스플리터 중 하나에서 4핀 연결을 사용해야 합니다. 이 연결을 사용하지 않으면 팬 커넥터가 0 RPM을 보고합니다.스플리터 또는 4핀이 제대로 채워지지 않은 경우 팬 또는 헤더에 문제가 있는 것일 수 있습니다. 정상적으로 작동하는 다른 팬을 헤더에 연결하여 문제를 격리해 보세요.
이 가이드에서 다루지 않은 질문이 있거나 추가 도움이 필요하신가요?언제든지 고객 지원 팀으로 문의하시면 친절한 지원 담당자가 도와드릴 것입니다.
