많은 NZXT RGB 액세서리를 서로 데이지 체인으로 연결하여 빌드의 케이블 관리를 개선할 수 있습니다(참고: F 시리즈 RGB 팬은 데이지 체인 연결이 불가능합니다.) 이는 다양한 NZXT 제품 간에 연결되는 연결 케이블을 통해 가능합니다. 이 글에서는 여러 종류의 NZXT RGB 액세서리를 데이지 체인으로 연결하기 위한 단계와 제한 사항을 자세히 설명합니다.
제한 사항:
- 1세대 제품에는 동일한 채널에서 서로 다른 유형의 RGB 디바이스를 데이지 체인으로 연결할 수 있는 기능이 없습니다. 2세대 디바이스에는 2세대 컨트롤러를 사용하여 이 기능을 사용할 수 있습니다.
- 모든 RGB 컨트롤러는 세대( )에 관계없이 채널당 40개의 LED로 제한됩니다.
- 일부 혼합 디바이스의 경우 통합 LED의 양이 고르지 않아 특정 조합이 이 40개 LED 제한을 초과할 수 있습니다.
- 40개가 넘는 모든 LED는 CAM에서 인식되지만 전원을 공급할 수 없습니다.
모든 RGB 액세서리에는 장치를 NZXT RGB 컨트롤러에 연결할 수 있는 케이블이 포함되어 있다는 점을 기억하세요. 다음은 이러한 케이블의 예입니다.

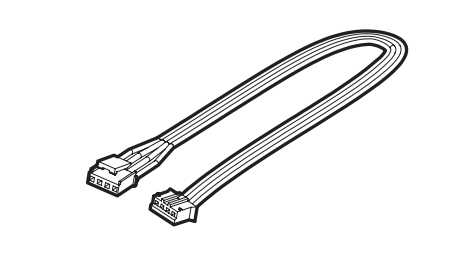

조명 스트립 연결 케이블

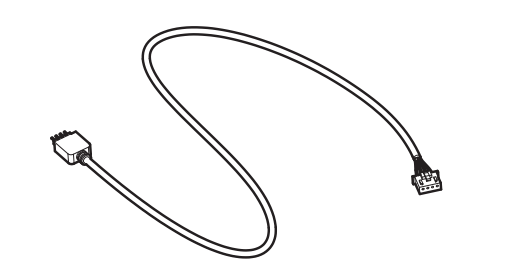

AER RGB 팬 연결 케이블

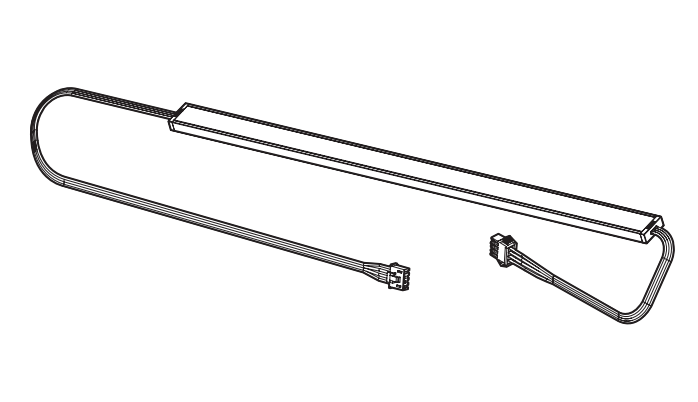

RGB 언더글로우 연결 케이블(첫 번째 언더글로우 LED 스트립과 통합)

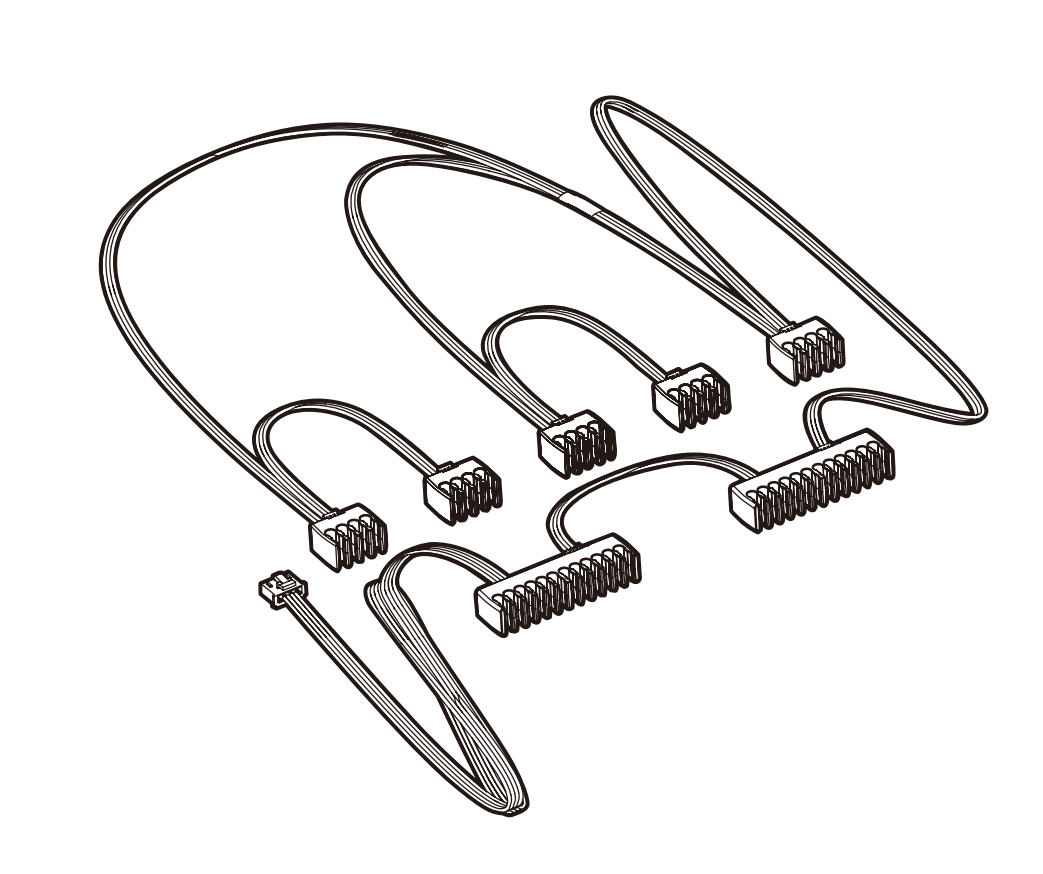

RGB 케이블 빗 연결 케이블(케이블 빗과 통합)
다른 AER RGB 팬과 데이지 체인 방식으로 연결:

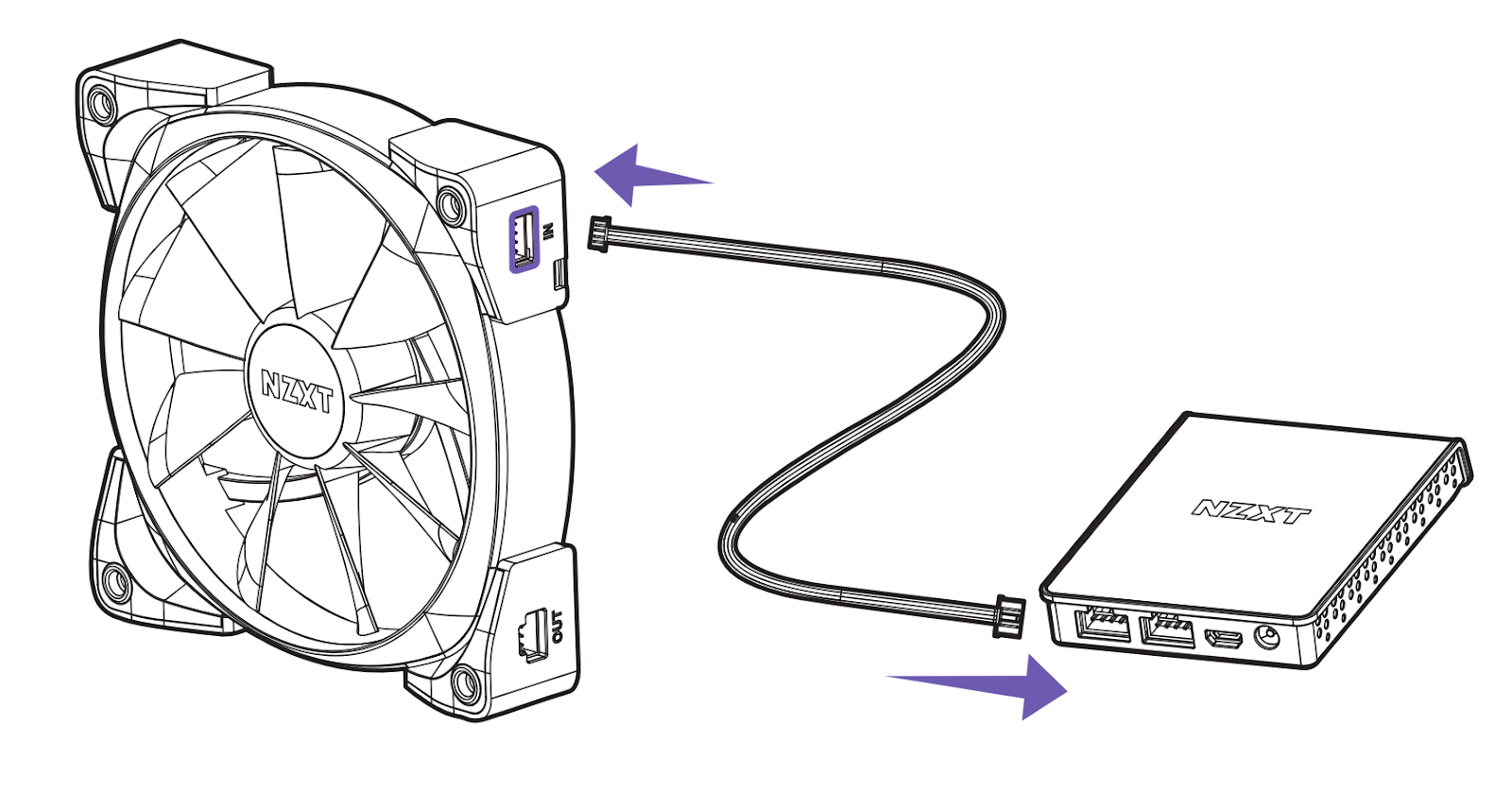

앞서 언급한 것처럼 컨트롤러에서 RGB 액세서리로 연결되는 연결 케이블이 있다는 것을 기억하세요. 이 케이블의 큰 쪽 끝은 RGB 컨트롤러에 연결하고 작은 쪽 끝은 팬의 "IN" 포트에 연결합니다.

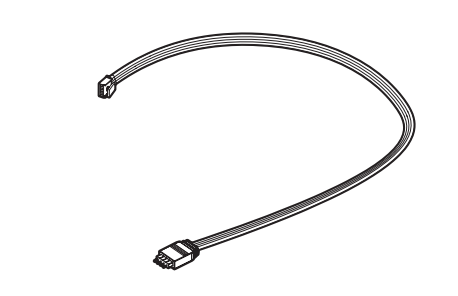

팬을 추가로 연결할 때도 포함된 팬 대 팬 케이블(아래 그림)을 사용하면 간단합니다.

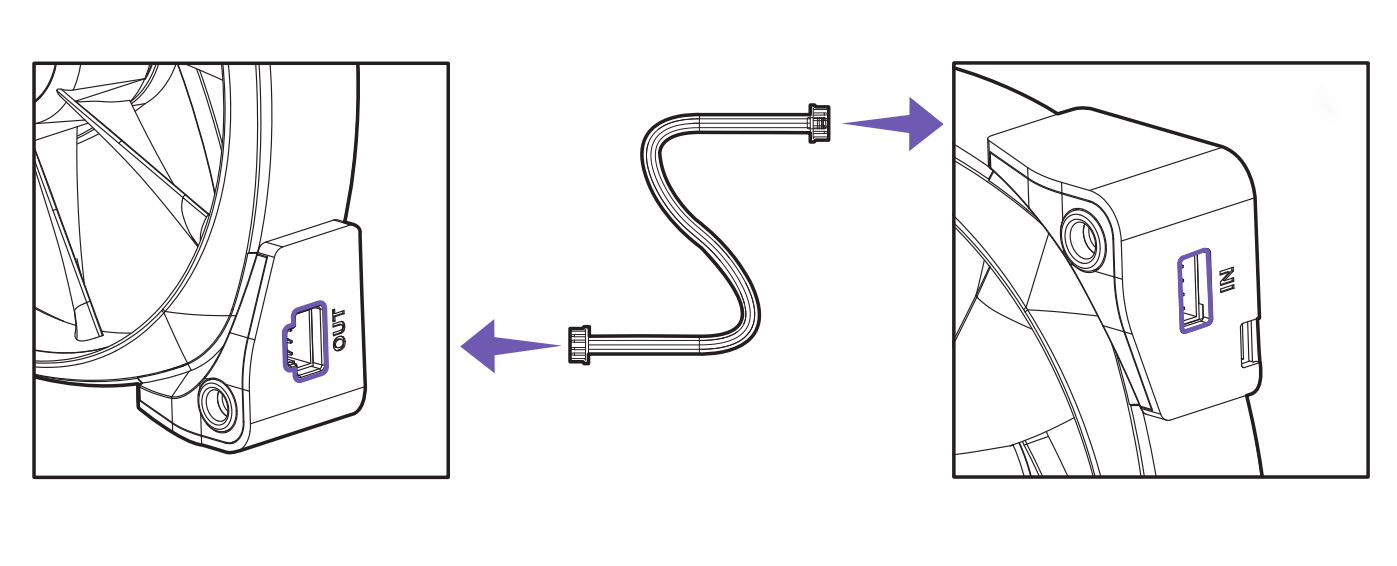

이 케이블로 팬을 연결하는 방법은 간단합니다. 클립이 달린 케이블의 큰 쪽 끝은 팬의 "OUT" 포트에 연결하고, 작은 쪽 끝은 체인의 다음 팬의 "IN" 포트에 연결합니다.
다른 RGB 액세서리와 AER RGB 팬을 데이지 체인 방식으로 연결할 수 있습니다:

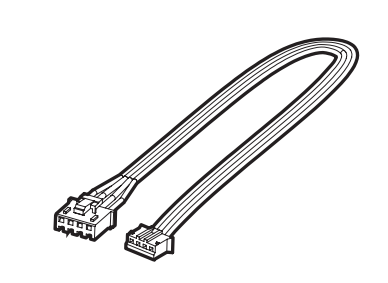

케이블 빗이나 언더글로우를 추가하려는 경우, 이러한 장치는 팬에 연결된 데이지 체인의 끝이 된다는 점에 유의하세요. 이러한 장치는 AER RGB 팬 앞에 연결할 수 없습니다. 이는 이 두 액세서리에 데이지 체인을 이어주는 추가 커넥터가 없기 때문입니다. 언더글로우 액세서리의 경우, 팬의 'OUT' 포트 ( )에 직접 연결할 수 있습니다. LED 스트립과 케이블 빗을 추가할 때는 포함된 어댑터 케이블(아래 그림)을 사용합니다.
다른 RGB 팬에 LED 스트립을 데이지 체인 방식으로 연결할 수 있습니다:
데이지 체인 끝에 RGB 팬을 추가하려는 경우, 트윈/트리플 스타터 팩에 포함된 LED 스트립 연결 케이블을 사용하여 RGB LED 스트립 데이지 체인 끝에 팬을 추가할 수 있습니다. (아래 사진)
데이지 체인에서 작동하는 디바이스 수는 체인의 총 LED 수에 따라 달라진다는 점에 유의하세요. LED 40개 한도를 초과하면 추가되는 모든 LED가 켜지지 않습니다. 다음은 액세서리당 LED 개수입니다:
- AER RGB 팬: 팬당 8개 LED
- 300mm RGB LED 스트립: 스트립당 10개의 LED
- 250mm RGB LED 스트립: 스트립당 8개의 LED
- 200mm RGB LED 스트립: 스트립당 6개의 LED
- RGB 케이블 빗: 키트당 18개의 LED
- RGB 언더글로우: 키트당 30개의 LED
NZXT RGB 제품 설정에 대해 궁금한 점이 있거나 문제가 있는 경우 고객 지원팀에 문의하여 도움을 받으세요.
