最近のH1 V2ケースの一部で組み立てミスがあり、2022年5月以前に購入された一部のユニット 、付属のAIOファンが誤った向きで取り付けられて出荷された可能性があることが判明した。この場合、ファンは 排気口としてでは なく、 吸気口として取り付けられている。 この組み立てミスは熱性能のわずかな低下をもたらすが、交換の必要なく簡単に調整できる。
この記事では、ファンの向きを本来の配置に戻す方法を詳しく説明する。 そのためには、以下のものが必要となる：
- A プラス#1 (PH1) ドライバー
- 静電気のない平らな作業面
H1 V2 のサイドパネルとカバーを取り外す

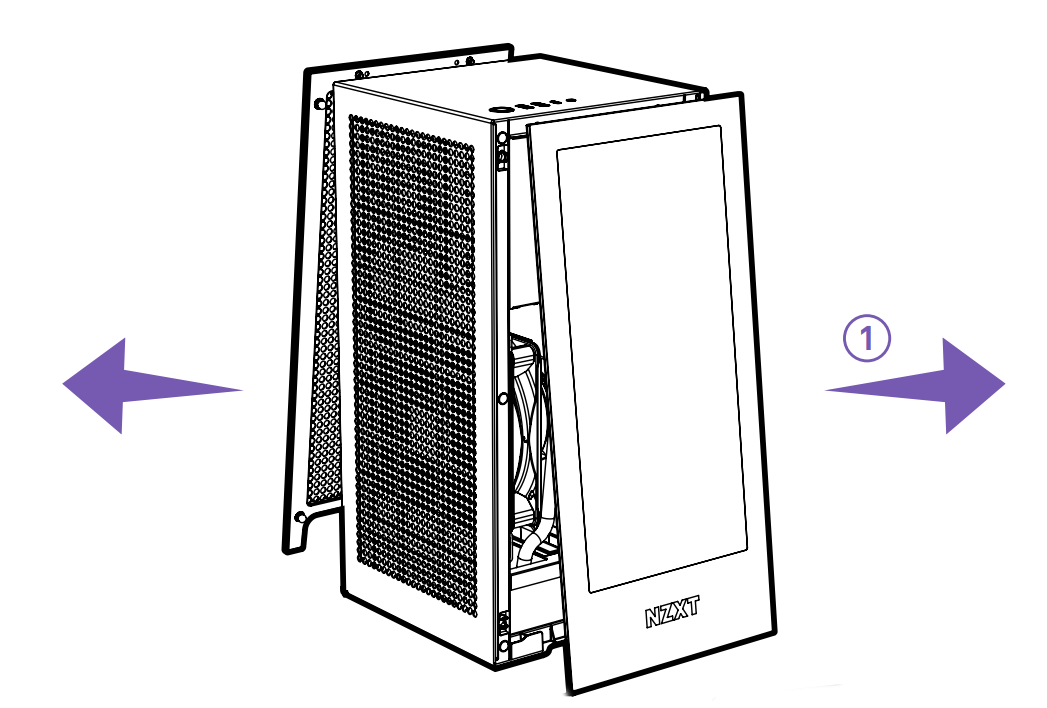

まず、H1 V2 ケースを垂直に立て、ガラスフロントパネルと通気口付きリアパネルを安全に取り外す。 これらは、ケース底部からパネルをつかみ、外側に引っ張ることで取り外すことができる。 ケース・パネルはボール・ジョイントを使ってフリクション・フィットされており、下図のように適度に引っ張ると外れるようになっている。

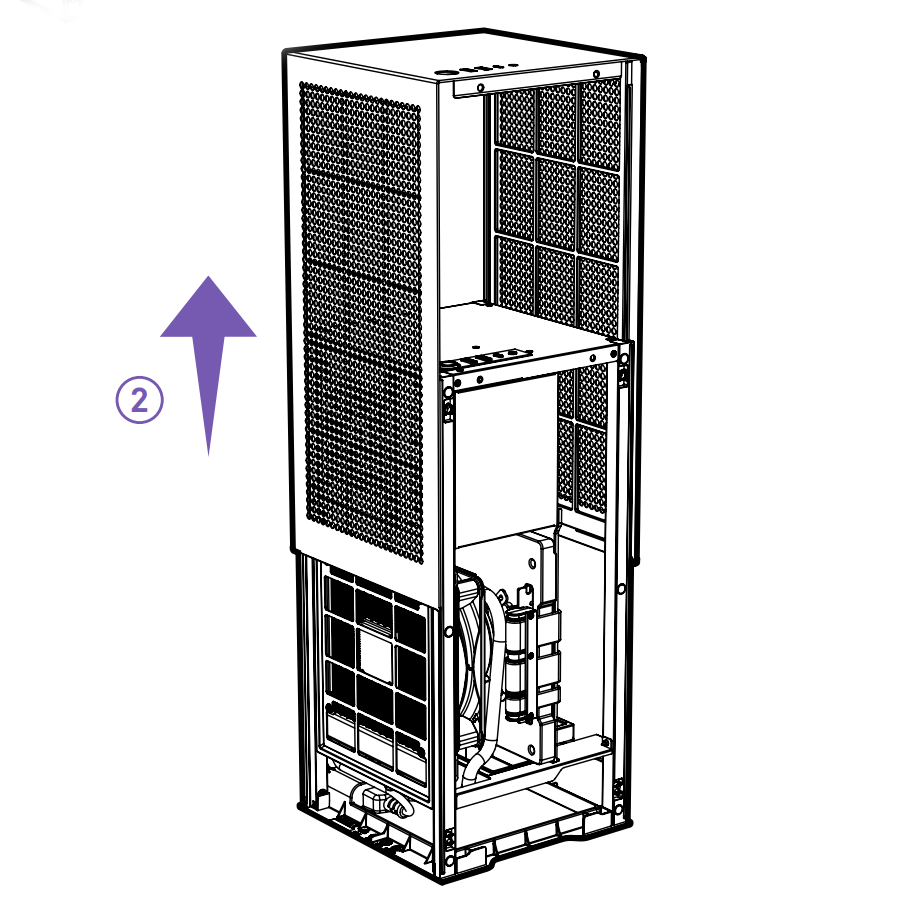

ここから、トップカバーのロックが解除され、簡単に上にスライドしてケース・シャーシが見えるようになる。
AIOファンにアクセスする

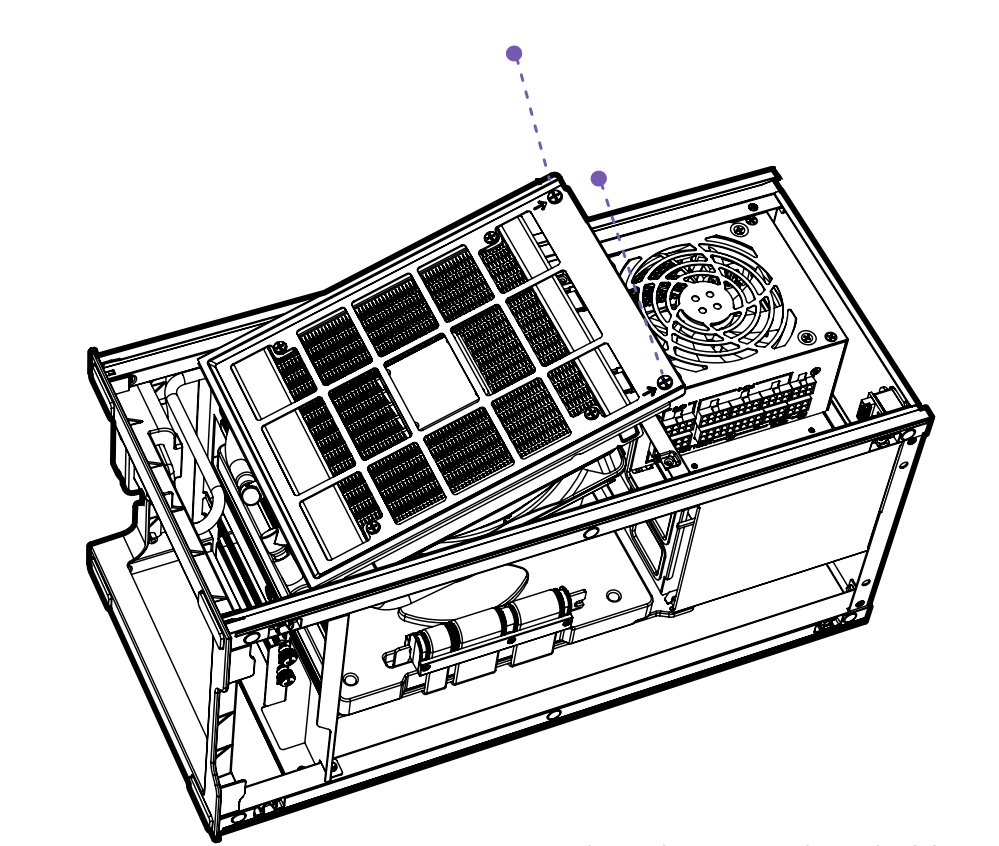

H1 V2からケースパネルを取り外すと、AIOマウントブラケットに簡単にアクセスできるようになる。 AIO ポンプ/ラジエーターが上向きになるように H1 V2 ケースを横向きに置き、下図のように AIO マウンティングブラケットにある矢印のついた 2 本のネジを見つける。
スクリュードライバーを使い、AIOマウントブラケットが自由に開いてAIOファンが見えるようになるまで、2本のネジを緩める。
もしあなたのファンが下の写真と同じで、、 側が開いていて、グレーの NZXT ロゴステッカーが見えている 場合、これは 正しく取り付けられていない ファンであり、向きを変える必要がある。 もしあなたのファンが 以下の写真 と一致しない場合は、このステップを飛ばしてほしい。

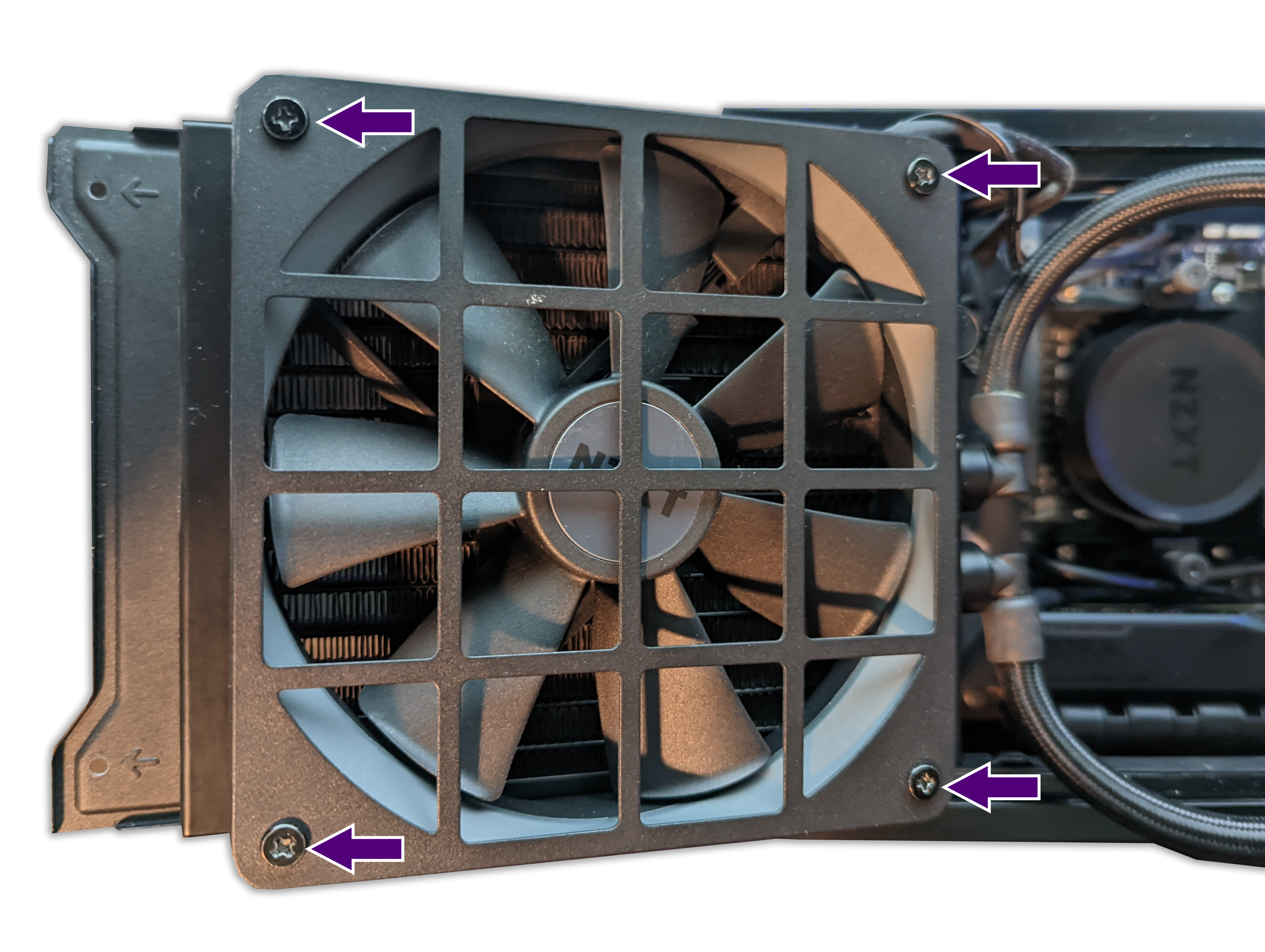

これでAIOアクセスハッチをフリップオープンし、ラジエーターの反対側にあるファンを見ることができる。グレーのNZXTロゴが上を向いているAIOファンが見えるが、これはファンが排気位置にあることを意味する。これを解決するには、下図のようにファンをラジエターに固定している4本のネジを外す。

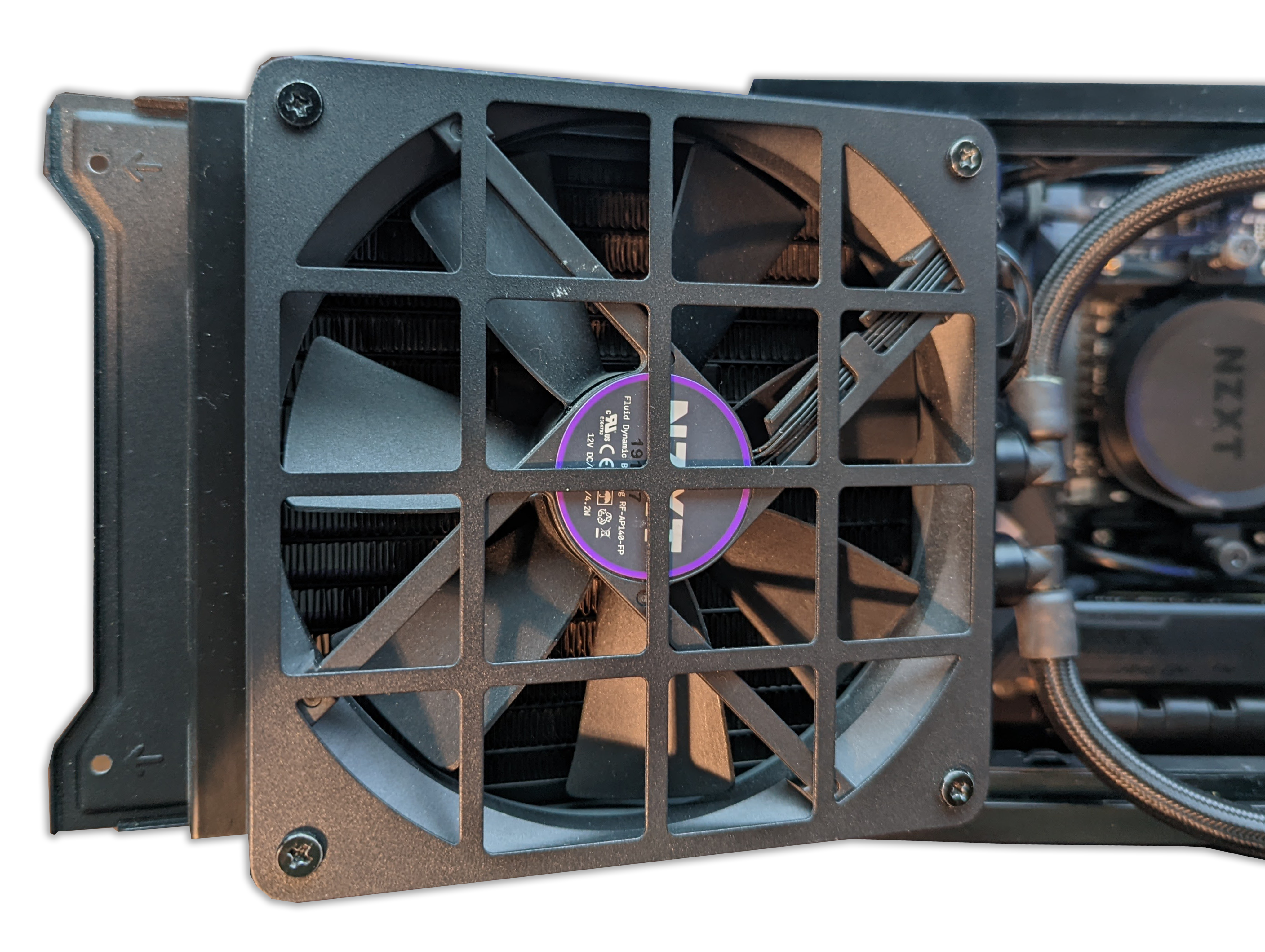

ファンの向きを変えるには、上で強調されている4本のネジを外し、ファンと保護カバーを取り外す。 ファンから出ているケーブルに注意し、ファンを裏返してグレーのNZXTロゴステッカーがラジエターに、白のNZXTロゴステッカーが手前になるようにする。
ここから、下図のようにファンに保護カバーを再度被せ、付属のネジでラジエターに固定する。
H1 V2を再び組み立てる
ファンの向きを変え、AIOマウントブラケットからケースを閉じる。 ケースを閉じる際、ラジエーターからマザーボードに向かうチューブに注意すること。 ケースを閉じることが困難な場合、、無理 に閉じよ うとしないでほしい。 ケースを再度開け、チューブがPC内のハードウェアを適切にクリアするように手動で調整することを推奨する。
ケースを無理に閉じたためにチューブに損傷が生じると、液漏れやH1 V2やコンポーネントの永久的な損傷につながる可能性がある。
AIOマウントブラケットを閉じた状態で、トップパネルをスライドさせ、ガイドレールを使ってケースの所定の位置に戻し、パネル上のボールジョイントをケースシャーシのソケットに合わせ、しっかりと押してフロントパネルとリアパネルを再度固定する。
システムを起動すると、ケースの放熱性能がわずかに向上し、ファンのノイズが減少していることに気づくはずだ。
