Kraken M22クーラーの代わりにKraken 120が届いたのはなぜですか？

交換のためにKraken M22を送り、代わりにKraken 120が届いた場合でも、心配はいりません。これは完全に意図的なものです。Kraken M22は製造中止製品であるため、弊社はお客様がお使いのPCを再び稼働させることができるように、Kraken 120を代わりにご提供します。

バックプレートを取り付ける

注: AMDプロセッサーを使用している場合は、この手順をスキップできます。

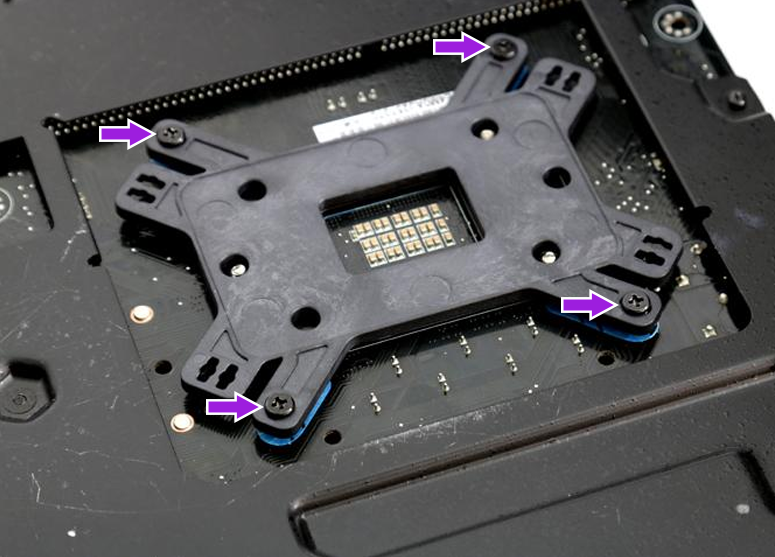

バックプレートを取り付ける際は、古いバックプレートが取り外されていることを確認してください。バックプレートをマザーボードから取り外すことができない場合は、バックプレートの背面にあるネジを緩めてください。

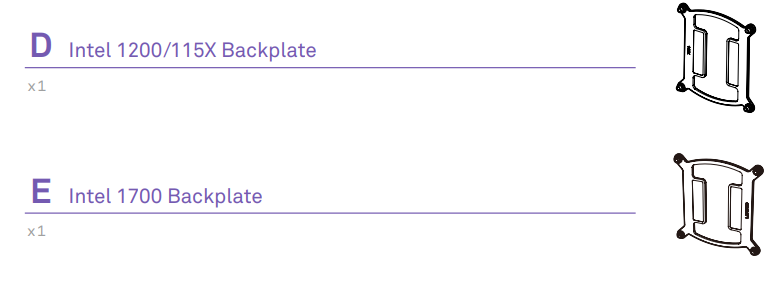

まず、Intelソケット用の適切なバックプレートを入手する必要があります。製品マニュアルに記載されているIntel 1200/115XバックプレートまたはIntel 1700バックプレートです。次に、マザーボードで使用しているソケットタイプを確認してください。これは通常、ビルドに付属しているマザーボードのマニュアルに記載されています（不明な場合は、カスタマーサービスチームにお問い合わせください）。

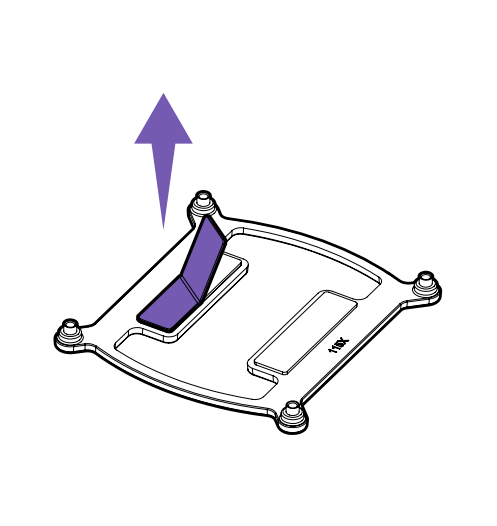

新しいバックプレートの取り付けは、ここから簡単です。取り付ける前に、以下に示すように、バックプレートのサーマルパッドを覆っているフィルムを取り外す必要があります。

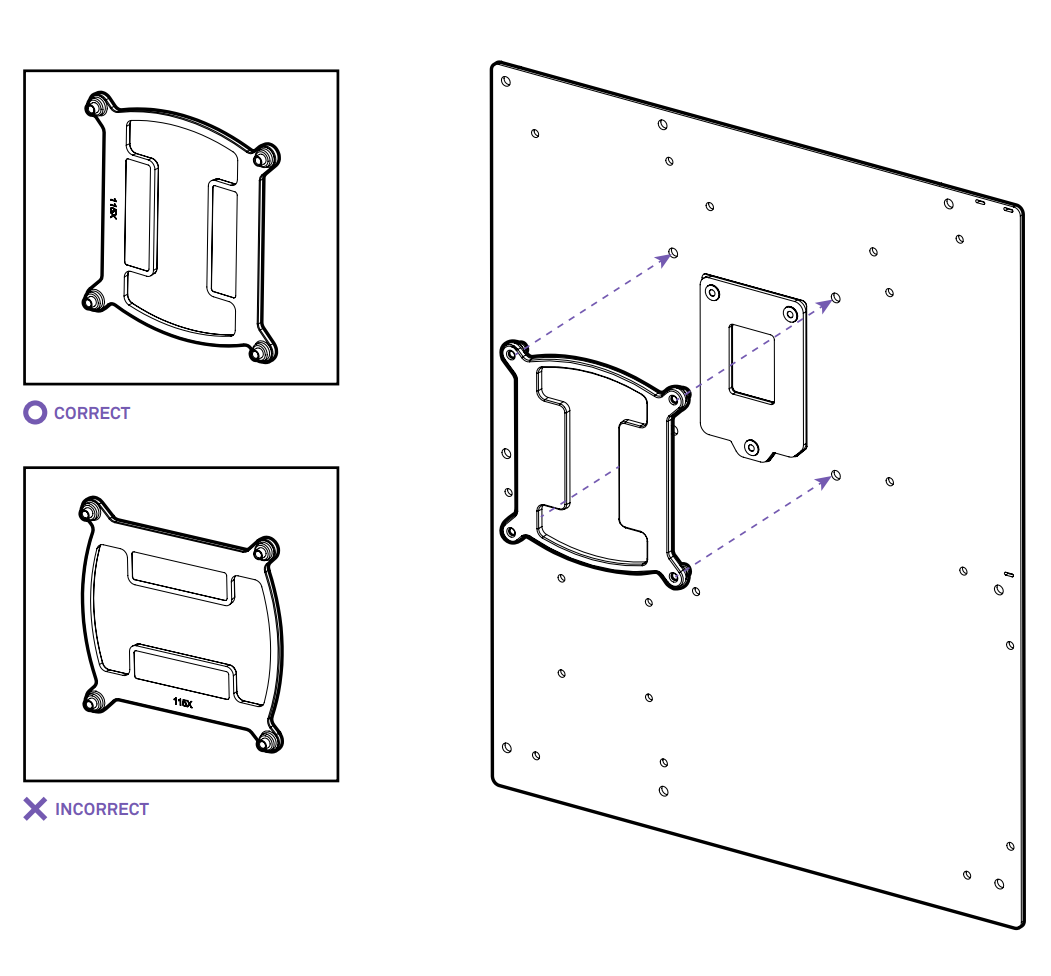

次に、以下に示すように、パッドをボードに向け、バックプレートを立て向きにして、バックプレートの突起をマザーボードの穴に合わせます。

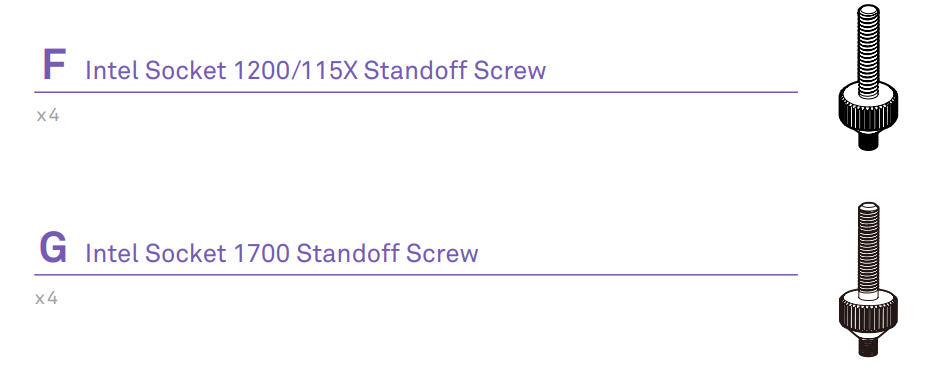

そして、以下に示すように、バックプレートをマザーボードに取り付けるための、ソケットタイプに適したネジを見つけます。

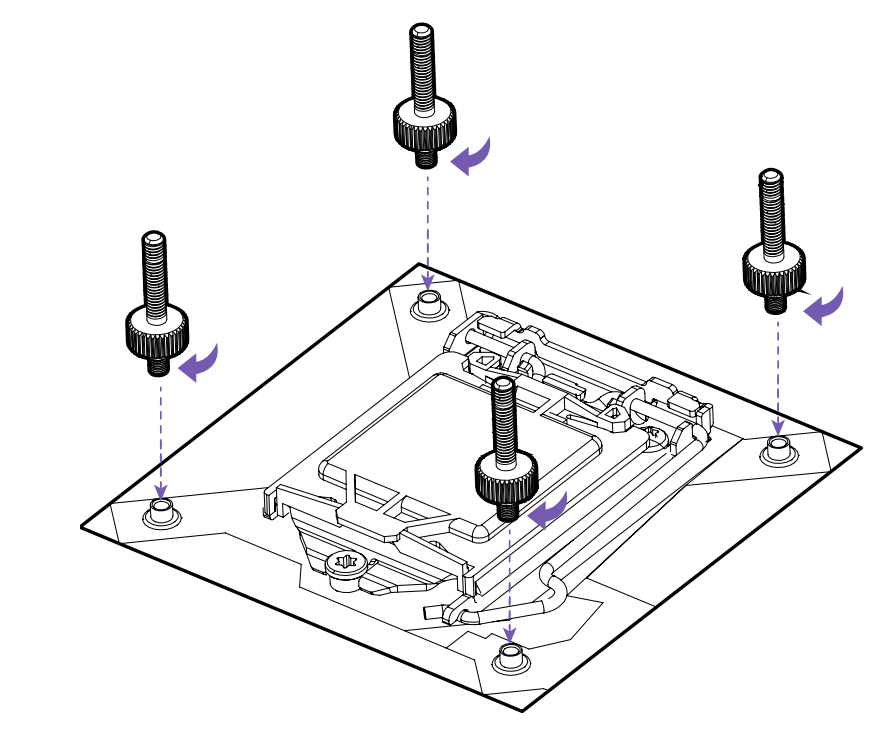

適切な部品が見つかったら、以下に示すように、スタンドオフをバックプレートにねじ込みます。バックプレートが抜けないように、バックプレートを手で抑えることをお勧めします。

Kraken 120のファンとラジエーターを取り付ける

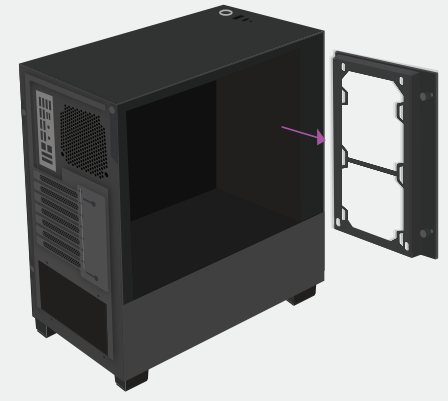

ポンプを取り付ける前に、まずファンとラジエーターを取り付ける必要があります。ケースにファンブラケットがまだ取り付けられている場合は、まずそれを取り外します。これは、ブラケットの右側にある2本のネジで固定されています。

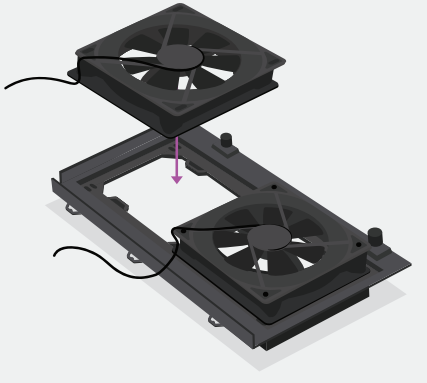

ブラケットの下部に別のファンがまだあるので、その上のスペースにKraken120に付属のファンを配置します。X字型のガードが最初のファンのワイヤ方向と一致していることを確認します。

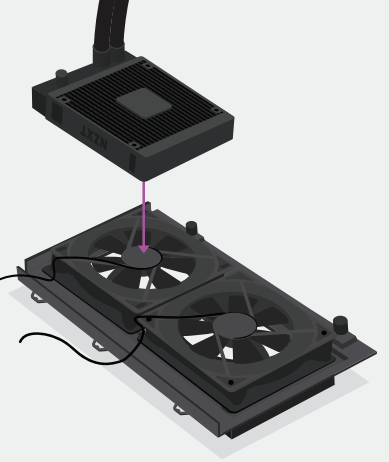

次に、AIOのラジエーターブロックを2番目のファンの上に配置し、2本のポンプチューブが上側を向くようにします。

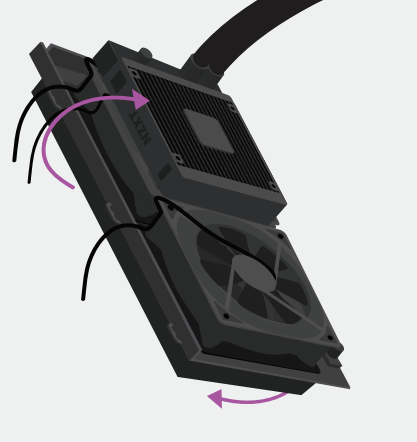

そして、ブラケット、ファン、ラジエーターをしっかりと抑え、すべての部品の位置を維持しながらブラケットを裏返します。

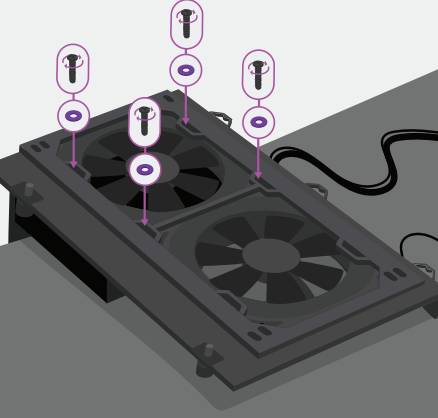

AIOに付属している長さ30mmで6-32のファン用ネジと金属ワッシャーを使用して、ファンとラジエーターをブラケットに取り付けます。

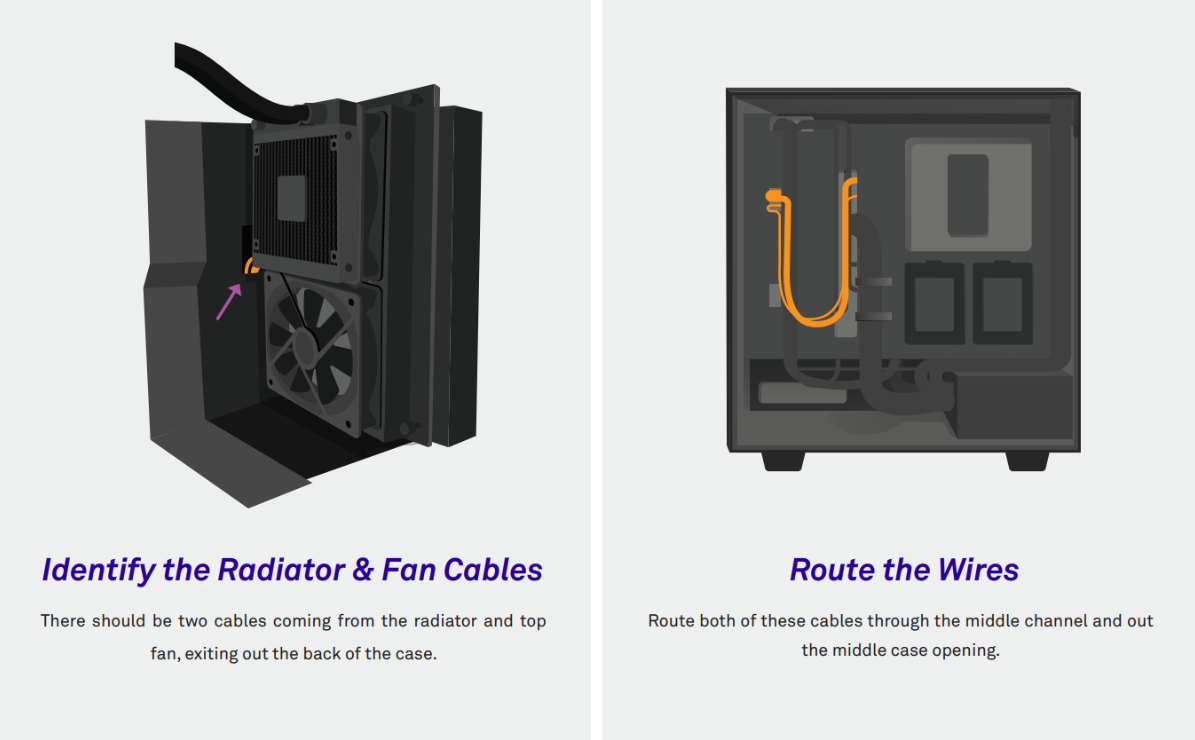

次に、ファンブラケットをケースにスライドさせて再び取り付けます。また、以下のようにファンとラジエーターからケーブルを配線します。

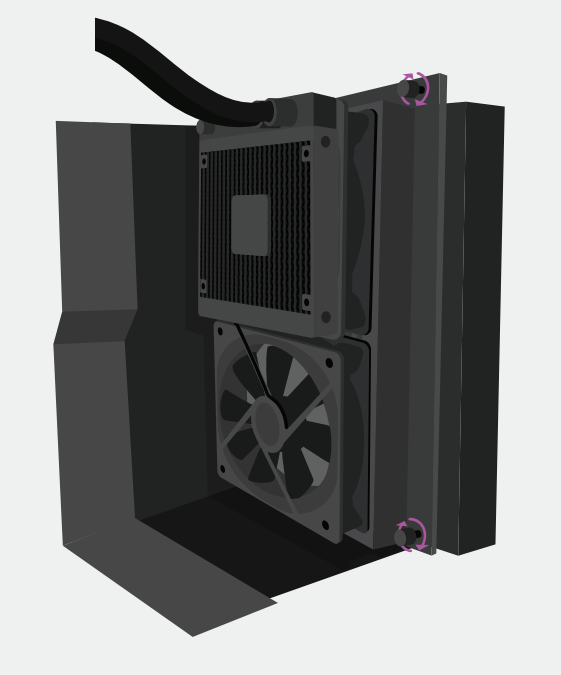

最後に、2本の蝶ネジを使用して、ファンブラケットをPCの前方内部に再度取り付けます。

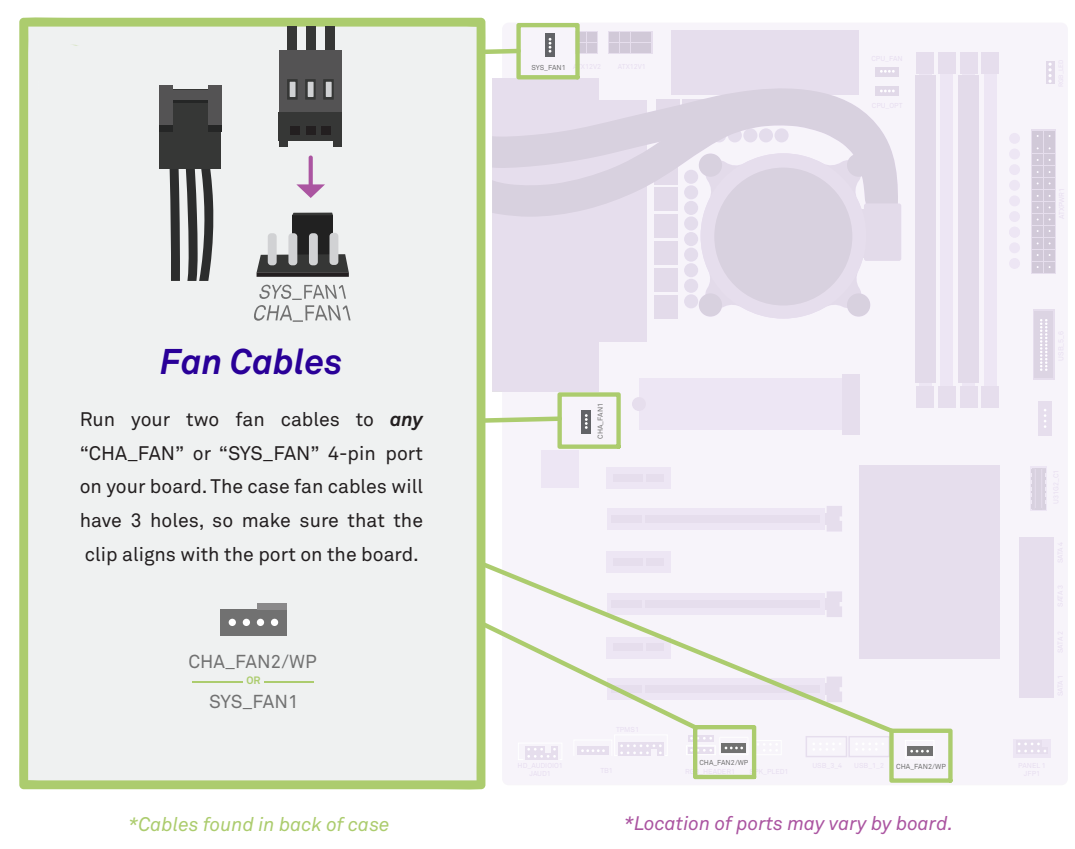

ファンを接続する

この手順では、Krakenクーラーのファンではなく、ファンブラケットの下部にある予備のファンの再接続について説明します。

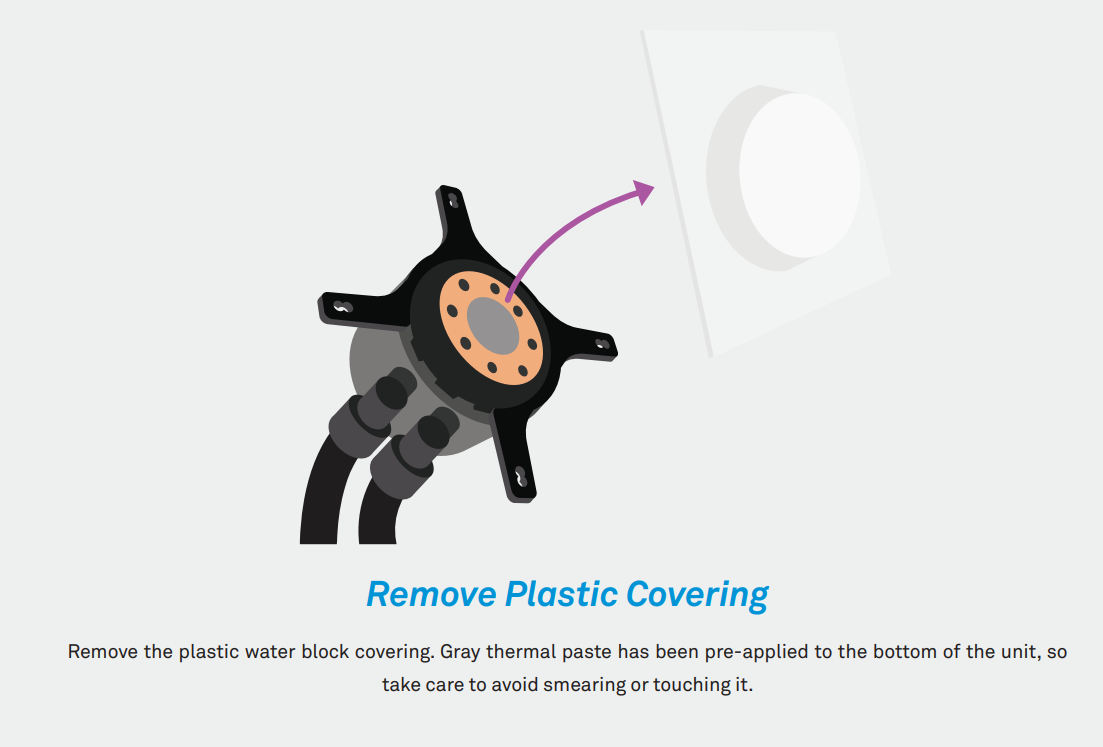

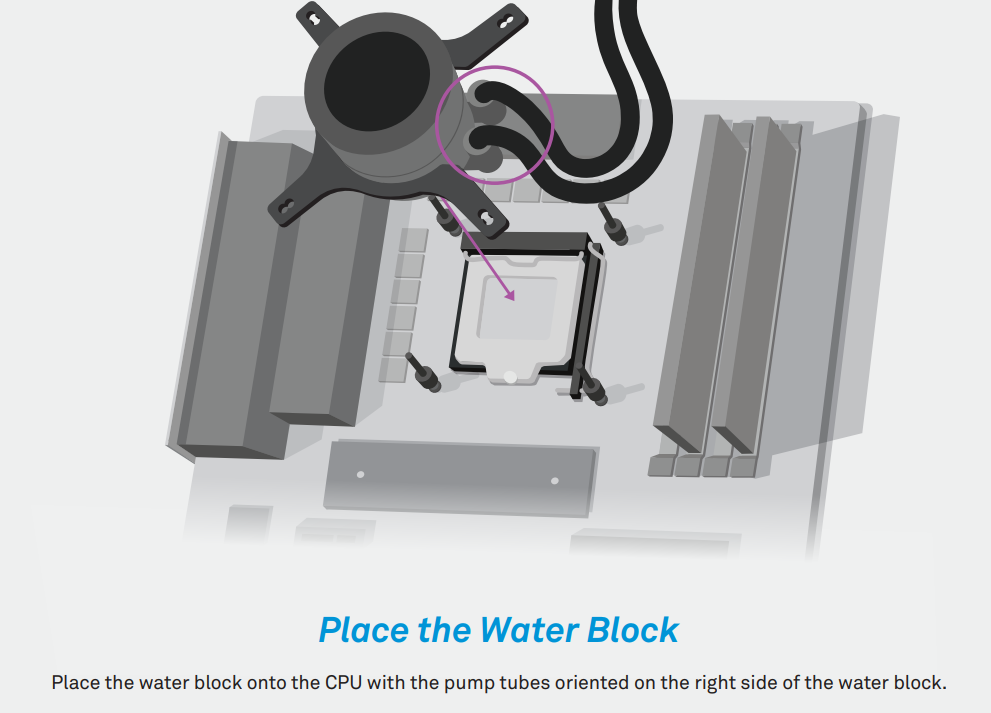

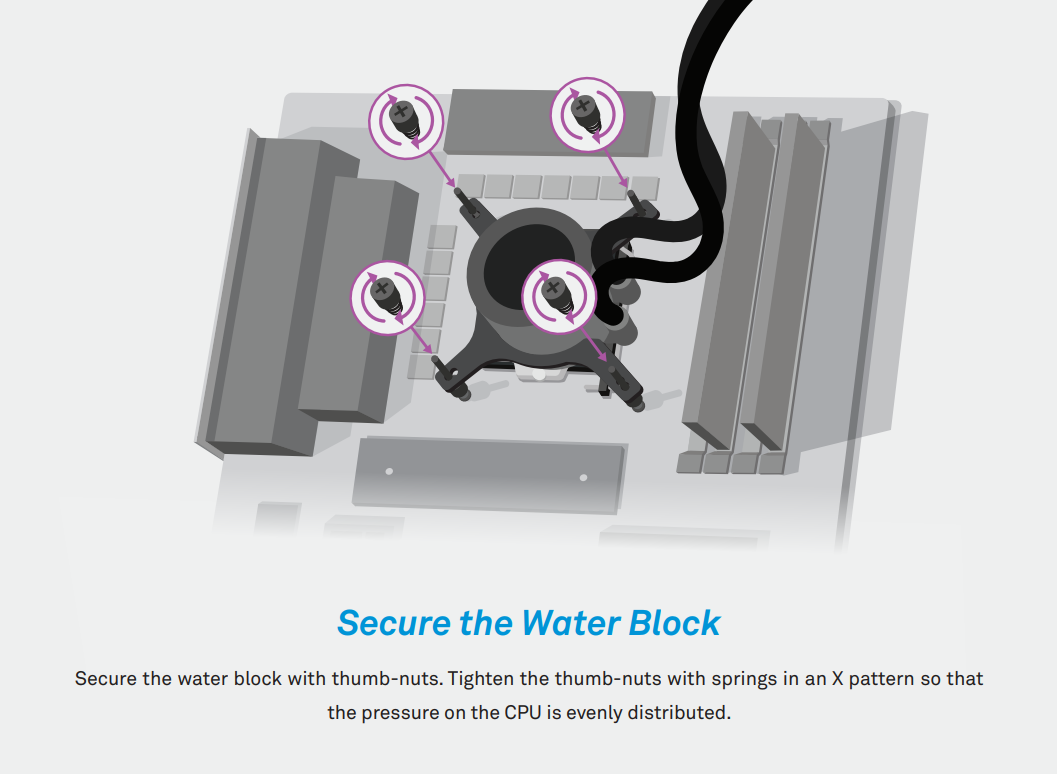

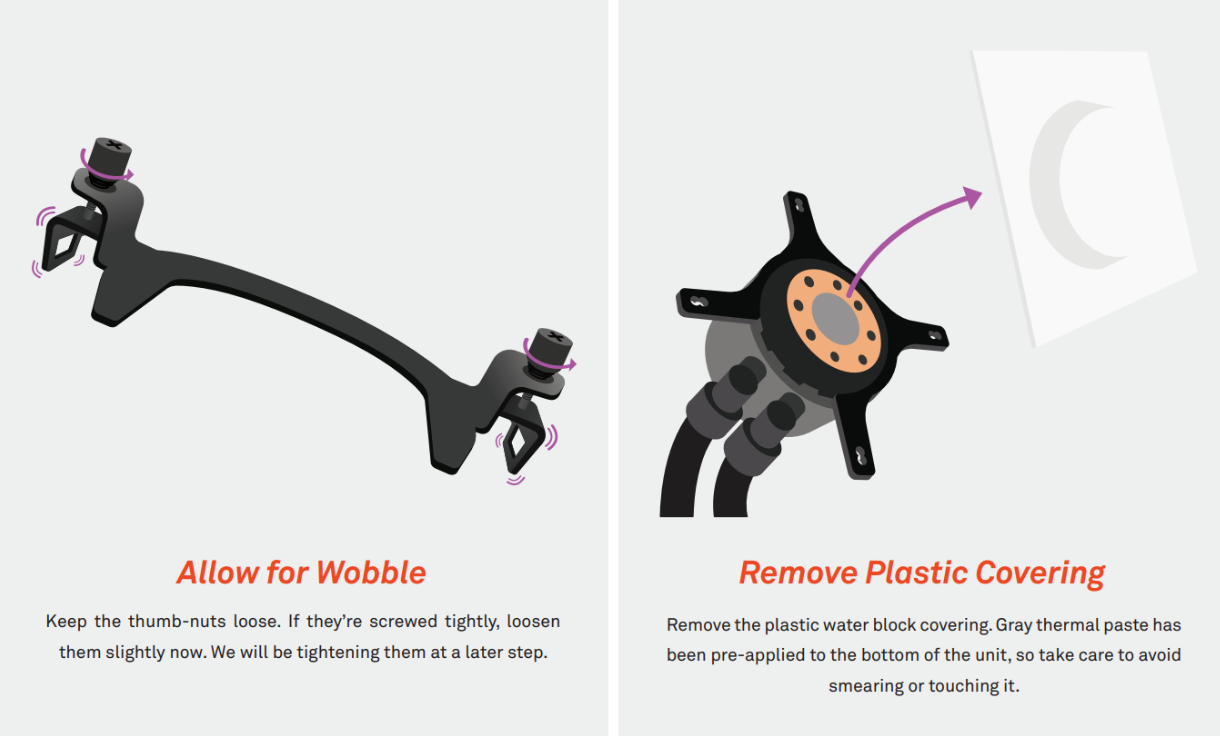

KrakenのウォーターブロックをCPU（Intel）に取り付ける

注: AMDプロセッサーを使用している場合は、Intelプロセッサーとは取り付け手順が異なるため、次の手順にスキップしてください。

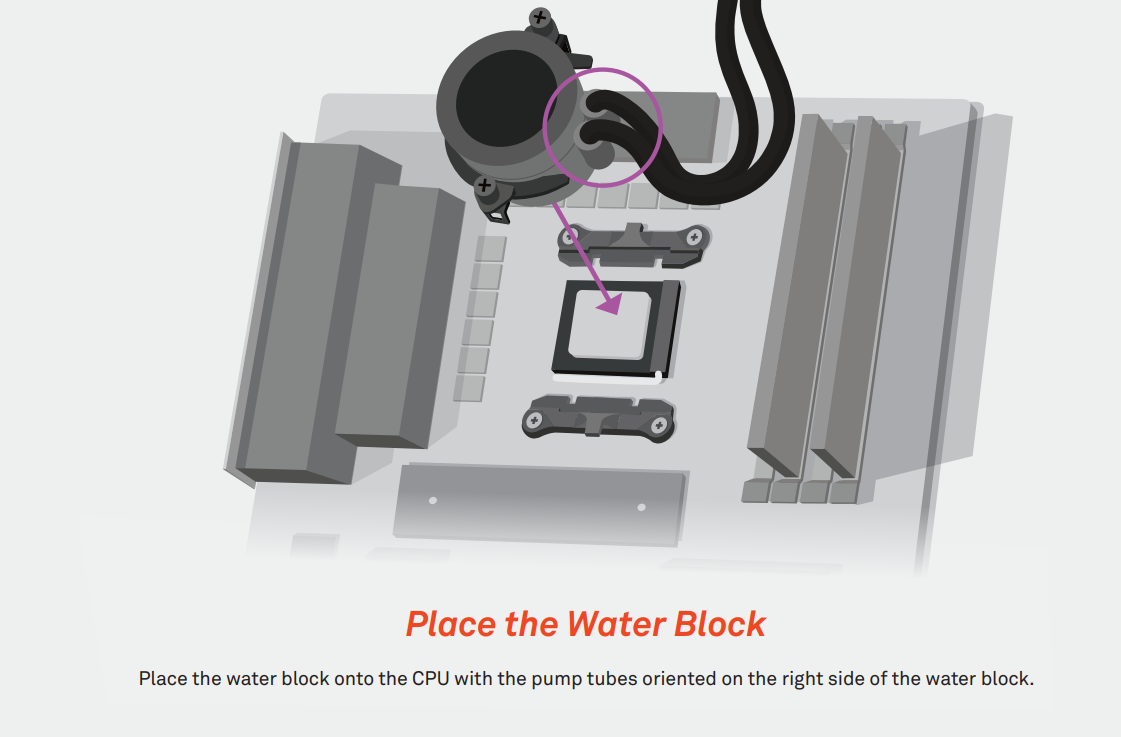

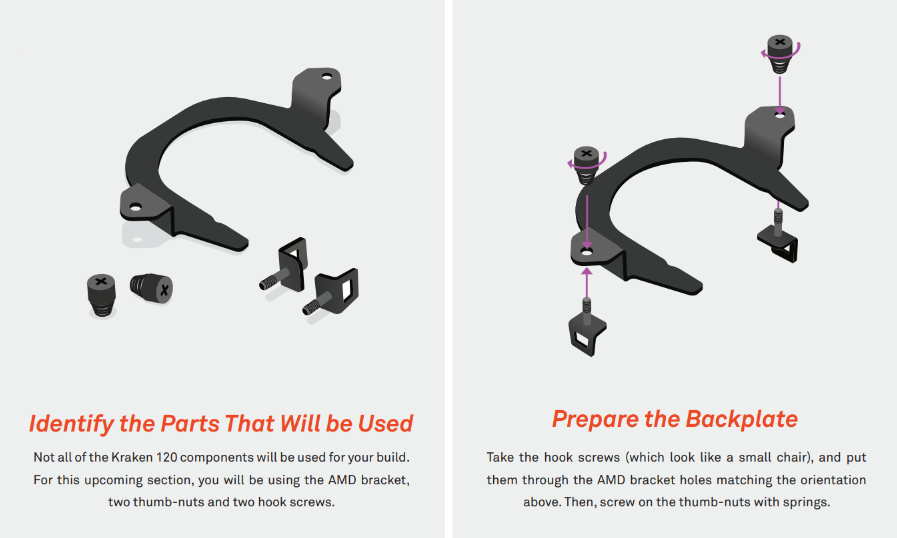

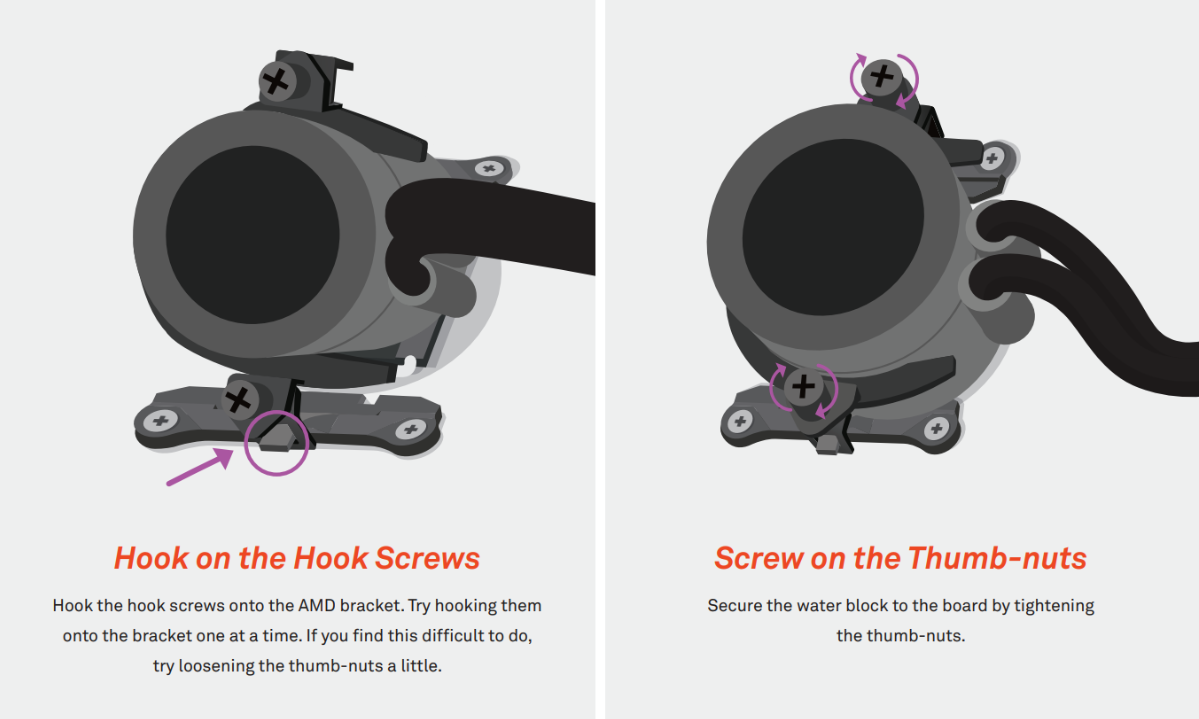

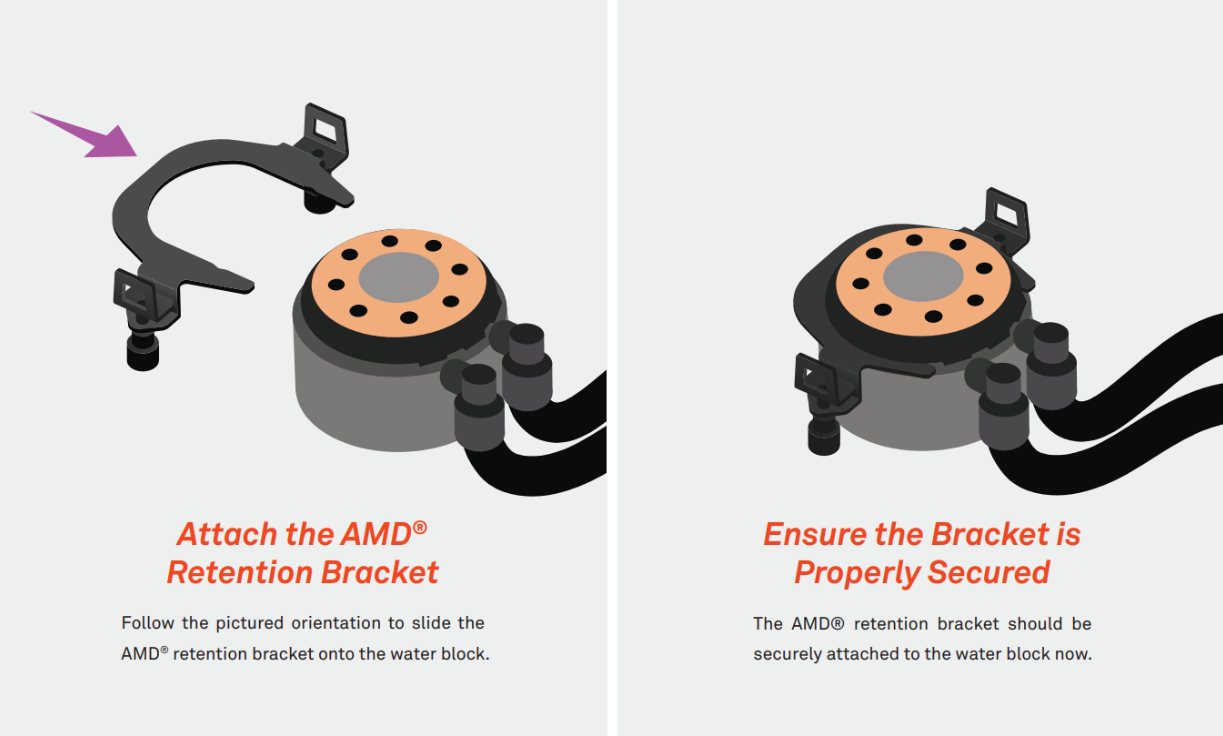

KrakenのウォーターブロックをCPU（AMD）に取り付ける

注: Intelプロセッサーを使用している場合は、ウォーターブロックがすでに取り付けられているため、この手順をスキップしてください。

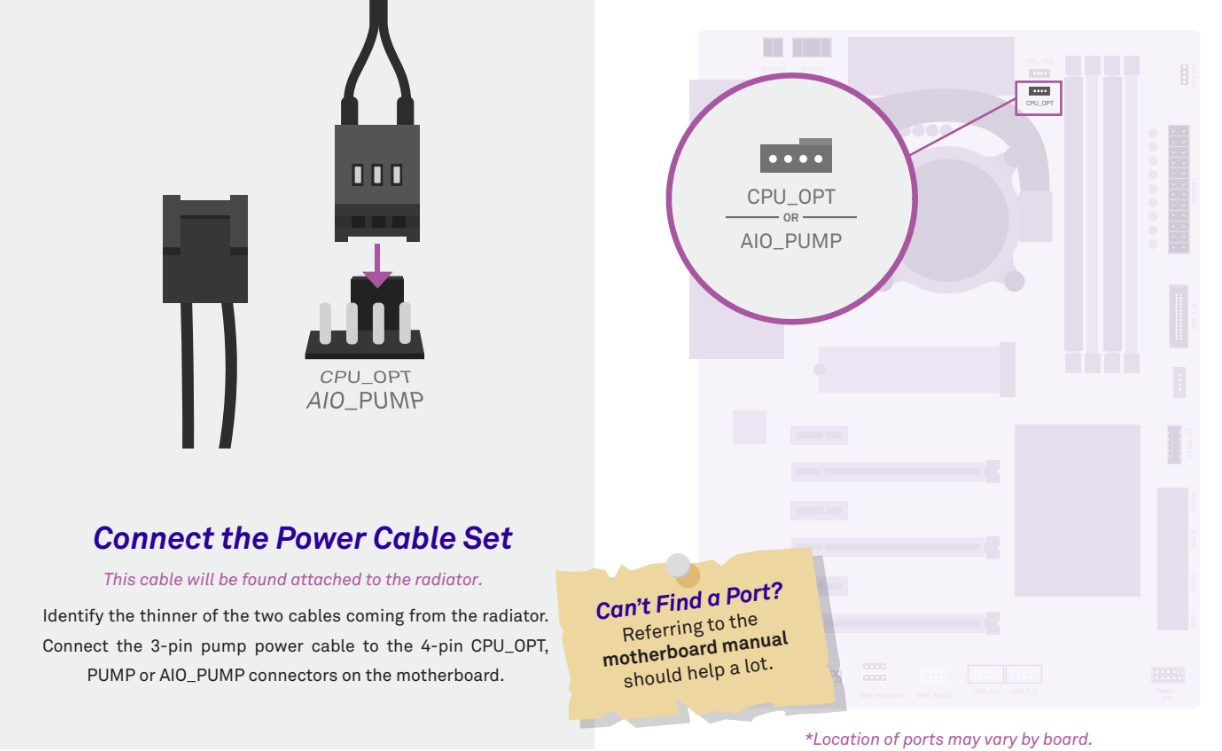

ウォーターポンプとラジエーターファンに電力を供給する

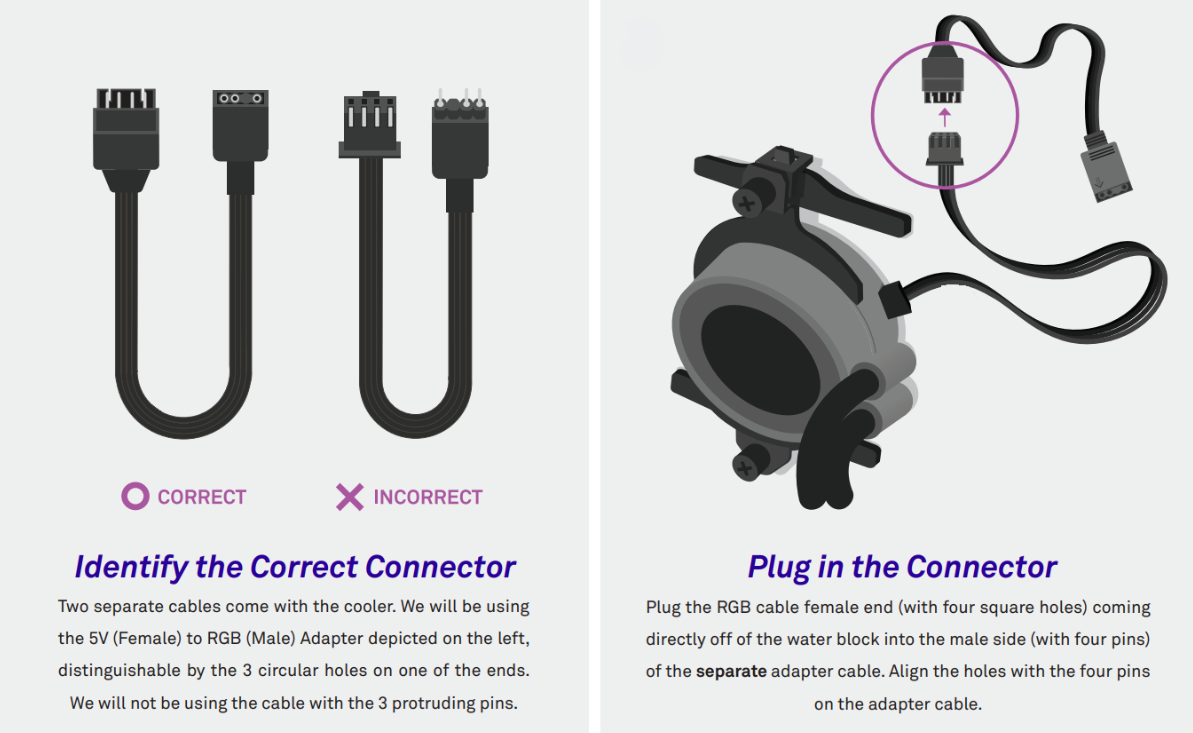

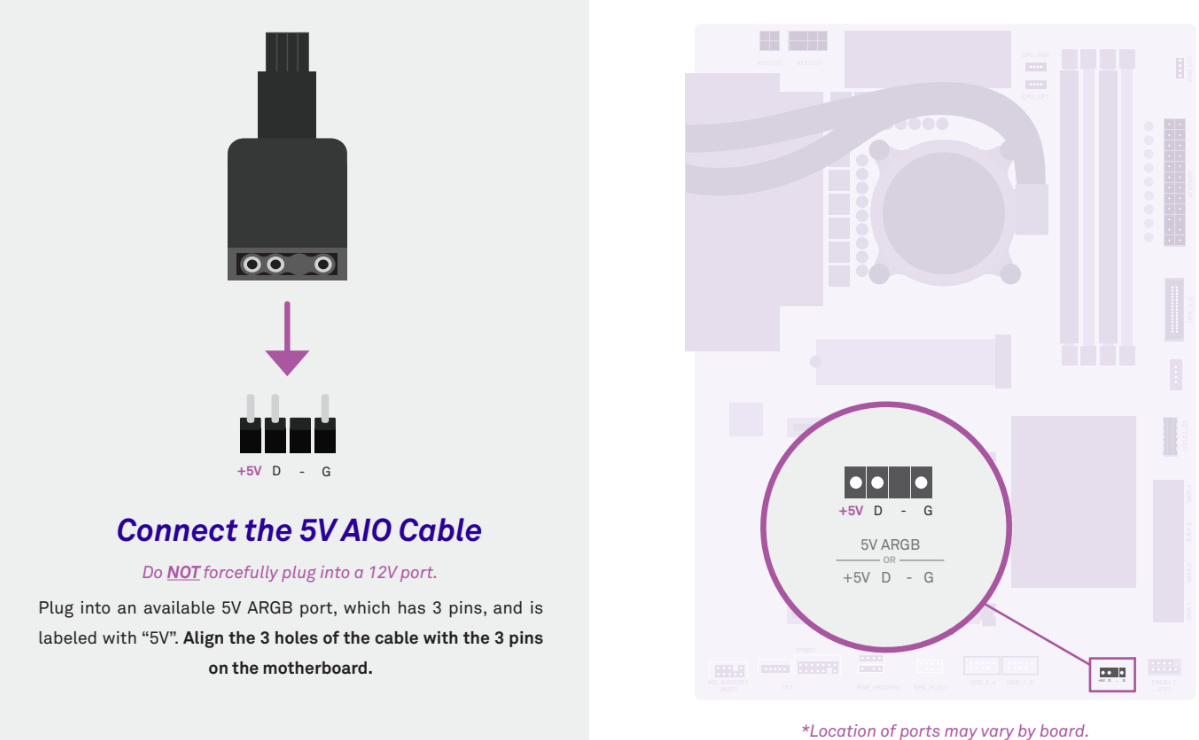

RGBケーブルを接続する

この最後の手順は、Kraken120にRGBを接続するためのものです。
