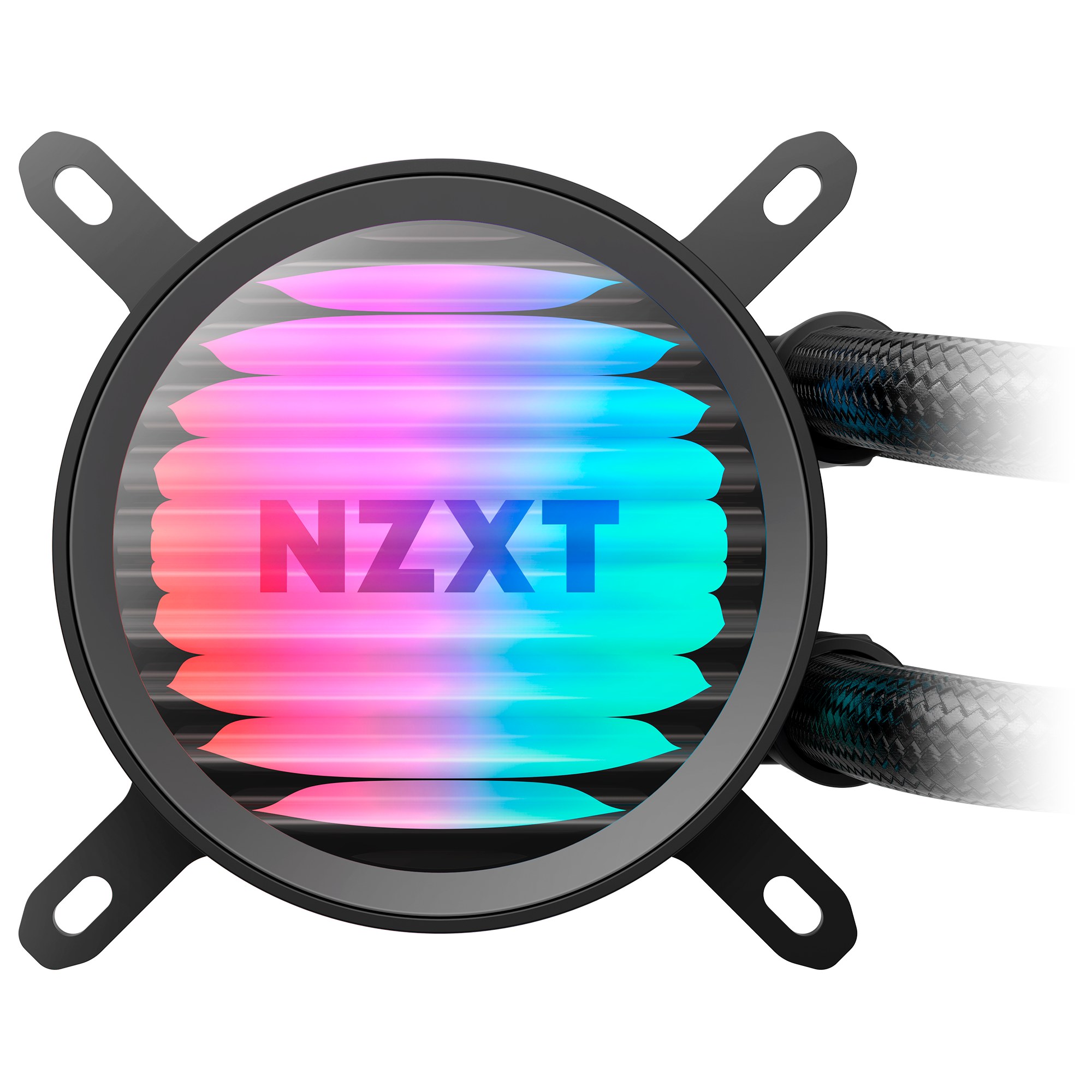

前のステップでポンプキャップを取り付けた状態から、この部分ではラジエーターとファンの取り付けに焦点を当てます。

必要なハードウェアは何ですか？

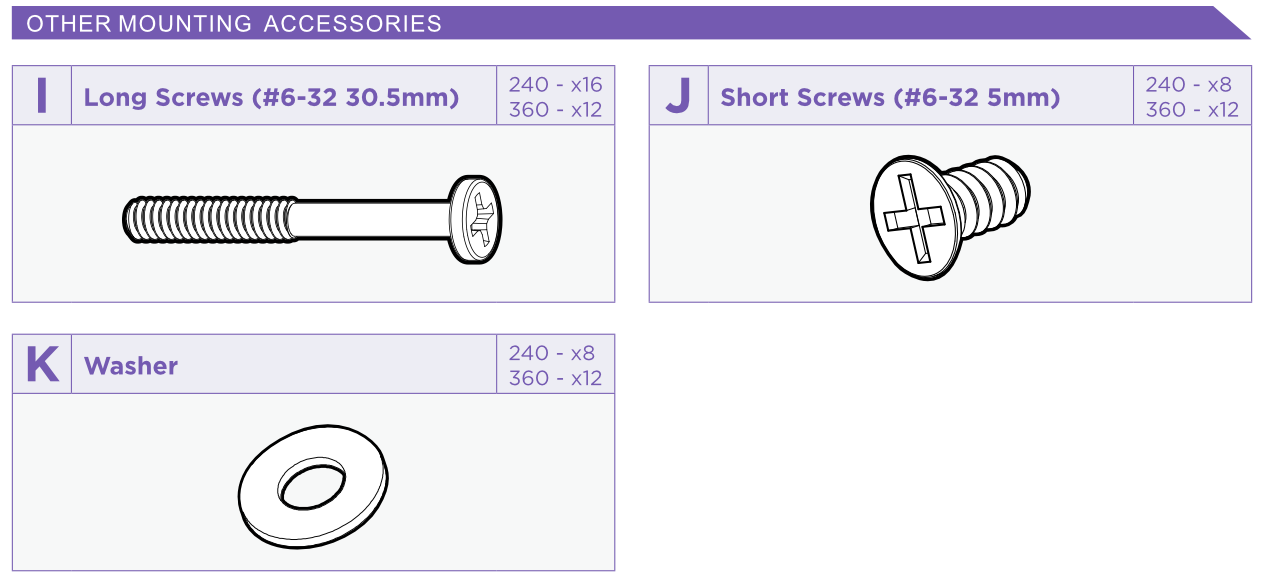

このガイドのステップでは、アクセサリーバッグから以下のハードウェアが必要です：

ほとんどの取り付けでは以下のみが必要です：

* Krakenを別の個別ファンと使用する場合のために追加の I ロングスクリューが付属しています。Kraken Core 240にはプッシュプル構成用の追加の I ロングスクリューも含まれています。

ファンとラジエーターの取り付け

トップマウント

この例では、H6 Flow (2023)にKraken Core 360をトップマウントします。

ラジエーターをトップマウントする場合、ケースにラジエーターを取り付ける前にファンをラジエーターに取り付けることを推奨します。トップマウントでは、ラジエーターを通してケース外に空気を排出するプッシュ構成にしたいです。ファンの排気側をラジエーターに合わせ、Iロングスクリューでファンを固定してください。

Kraken Coreに付属のNZXTファンの場合、排気側はモーターのスポークが露出している閉じた側になります。

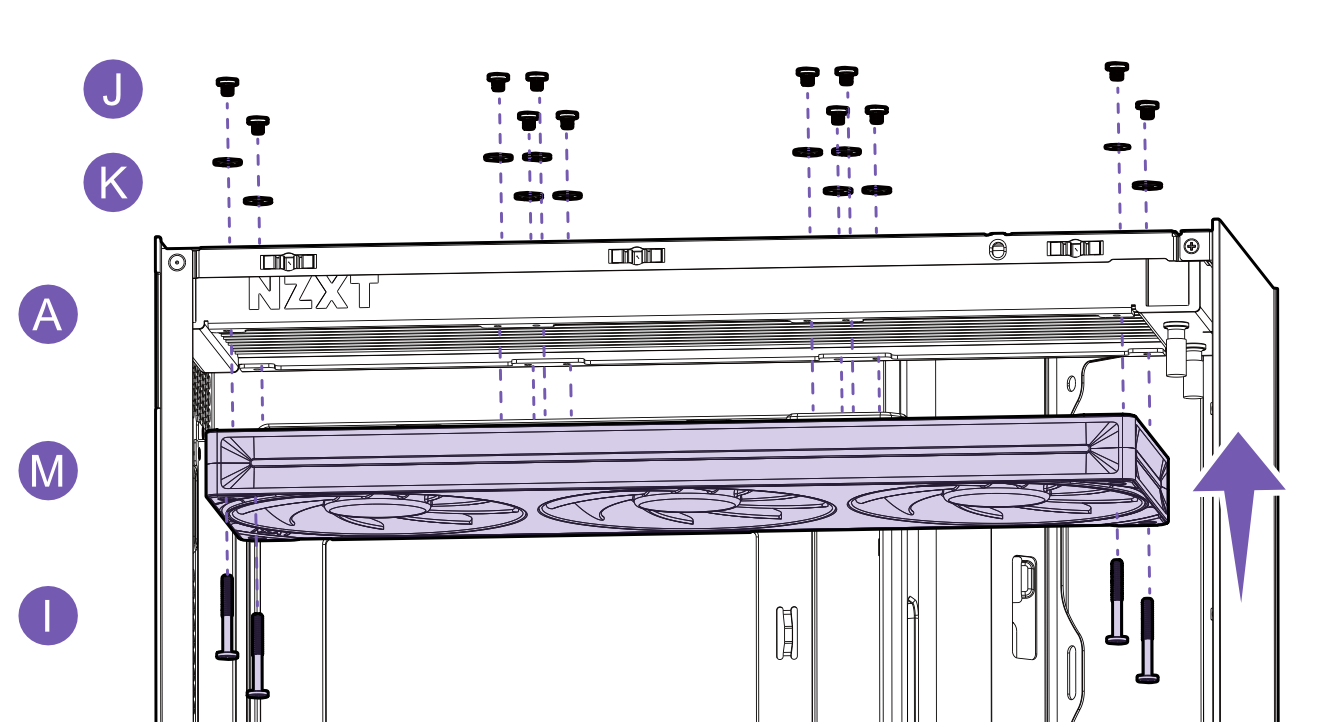

ファンを取り付けたら、Kワッシャーを通してJショートスクリューをラジエーターにねじ込み、ラジエーターをケースに固定します。

フロントマウント

この例では、H5 Flow (2024)にKraken Core 360をフロントマウントします。

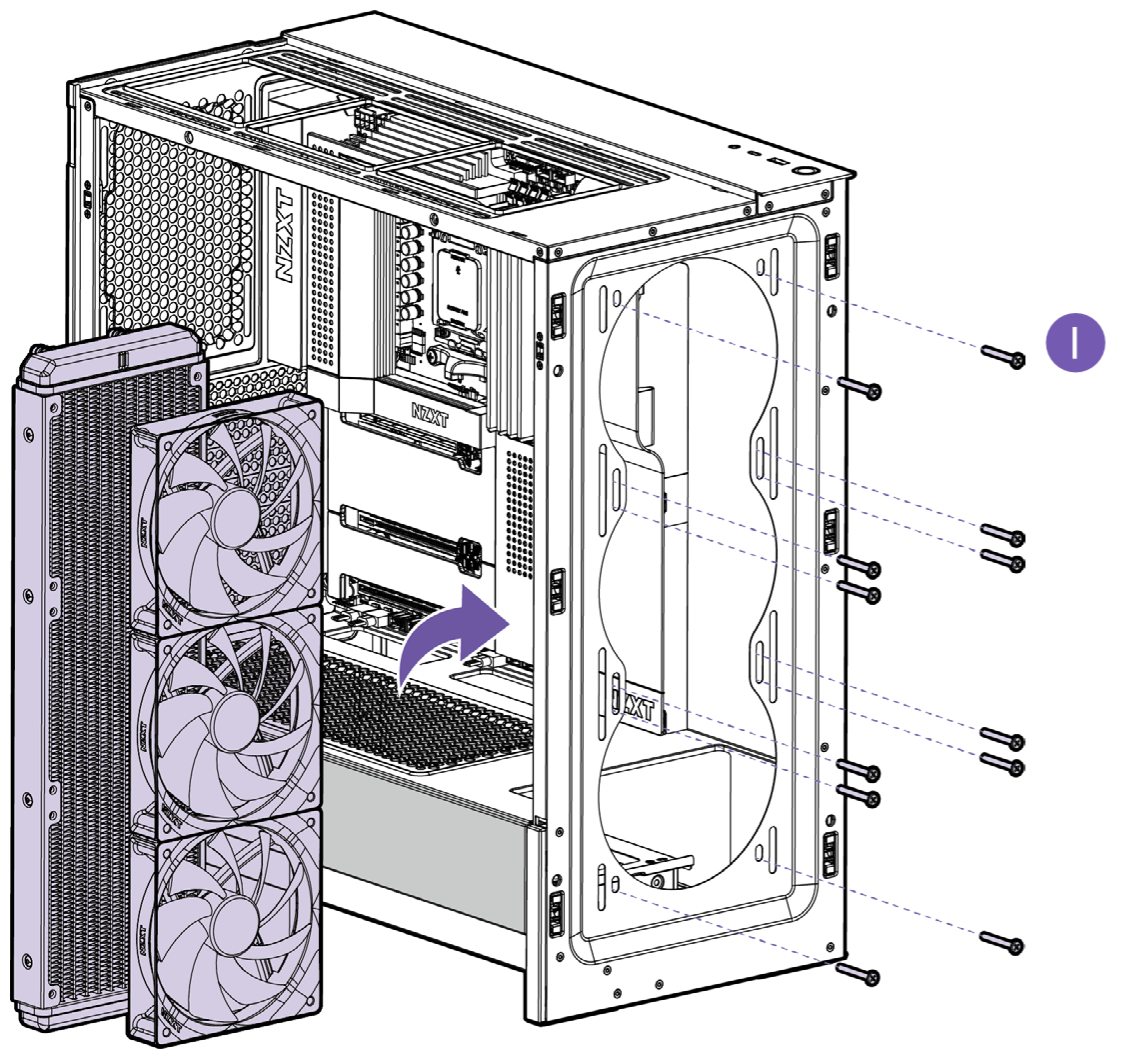

上の図はH5 Flow (2024)における一般的な360 mmラジエーターを示しています。付属ファンの場合、4本のIロングスクリューのみが必要です。

フロントマウントの場合、上図のようにファンをケース内部とラジエーターの間に取り付けることを推奨します。ケースによっては、ファンとラジエーターの間に取り付け用の取り外し可能なブラケットが付属しており、取り付け作業が容易になる場合があります。詳細はお使いのPCケースのユーザーマニュアルをご参照ください。

ケースのマウント穴にIロングスクリューを通し、ファンを通してラジエーターにねじ込み、ラジエーターをケースに固定します。ケースのマウント穴がスクリューの頭よりも広い場合は、スクリューをケースに差し込む前にKワッシャーを通してください。

ファンへの電源供給

ファンに電源を供給するには、ファンの4ピンファンPWMコネクターをマザーボード上の以下のいずれかのヘッダーに接続してください：

• CPU_FAN
• SYS_FAN
  • マザーボードによってはCHA_FANと呼ばれる場合もあります。詳細はマザーボードのユーザーマニュアルをご参照ください。

5V ARGBの接続

このガイドのこの部分は以下のファンモデルにのみ適用されます：

• F240 RGB Core (EV-B) (Kraken Core 240 RGBに付属)
• F360 RGB Core (EV-B) (Kraken Core 360 RGBに付属)

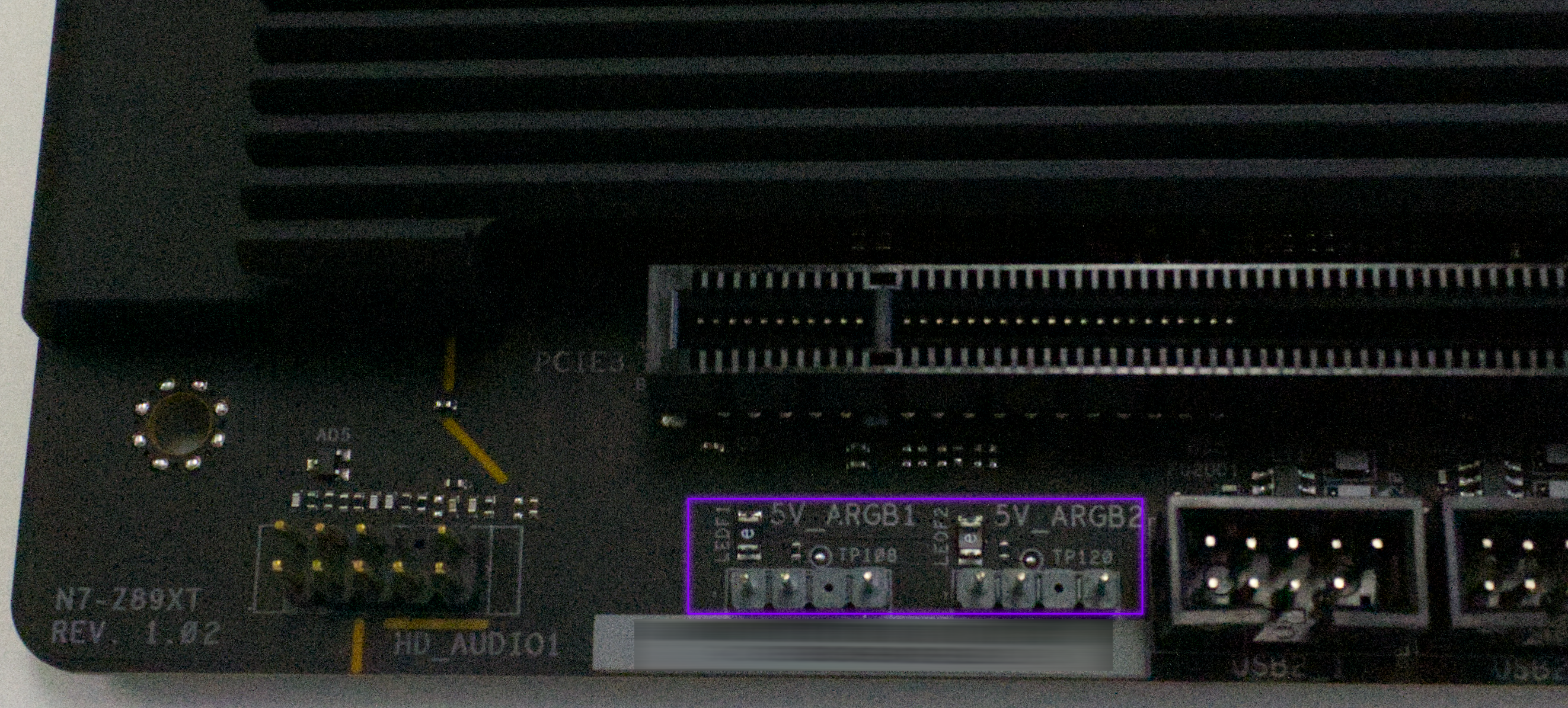

ポンプキャップと同様に、上記のKraken Coreモデルに付属のファンは5VアドレッサブルRGB (ARGB)専用電源で動作します。これは多くのマザーボードでADD_HEADER、JRAINBOW、D_LED、ADD_GEN2など様々な名称で呼ばれています。詳細はマザーボードのユーザーマニュアルをご参照ください。

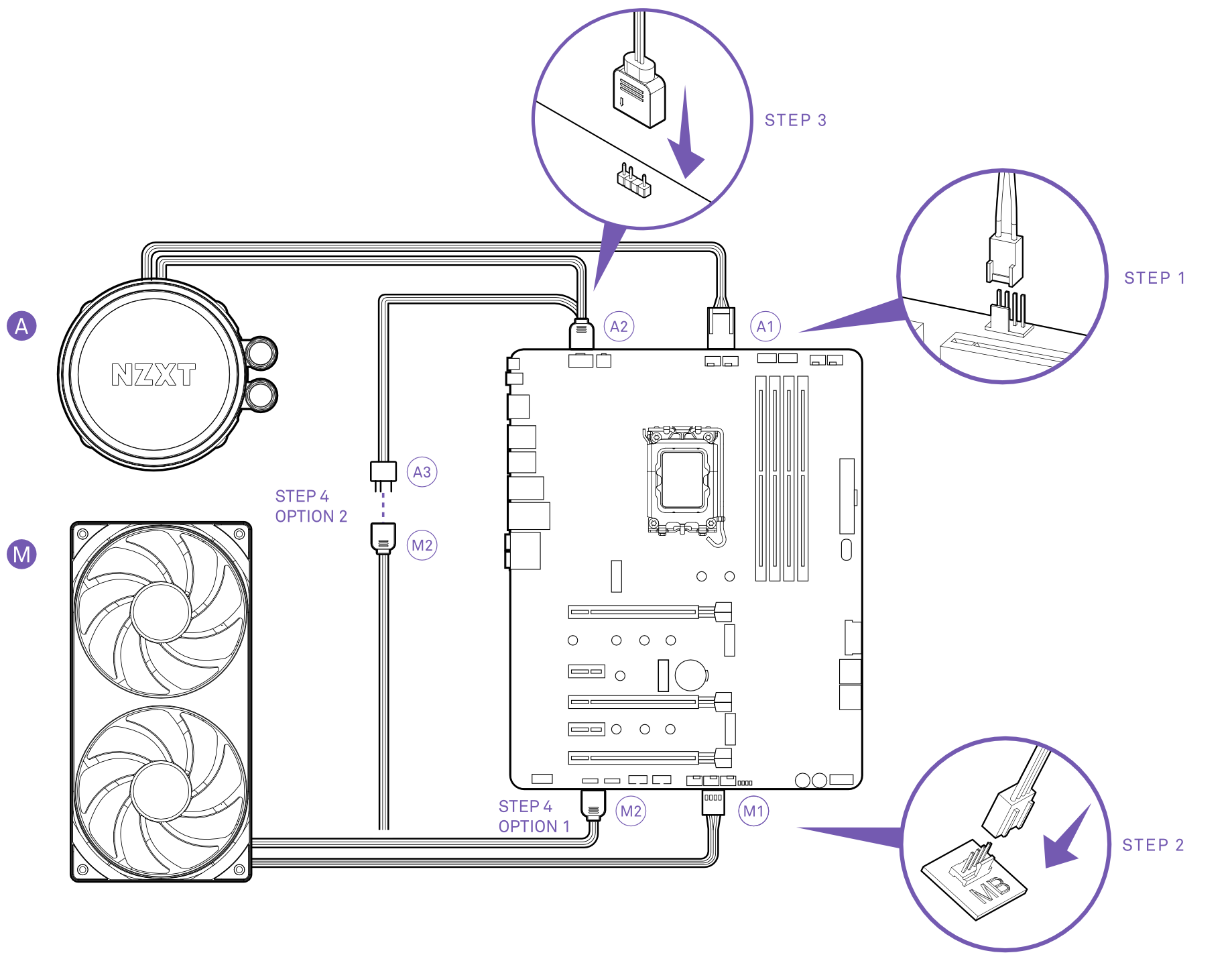

ファンの5V ARGBを接続する際には、システムの照明制御方法に応じて以下の2つのオプションがあります：

オプション1 - 独立接続

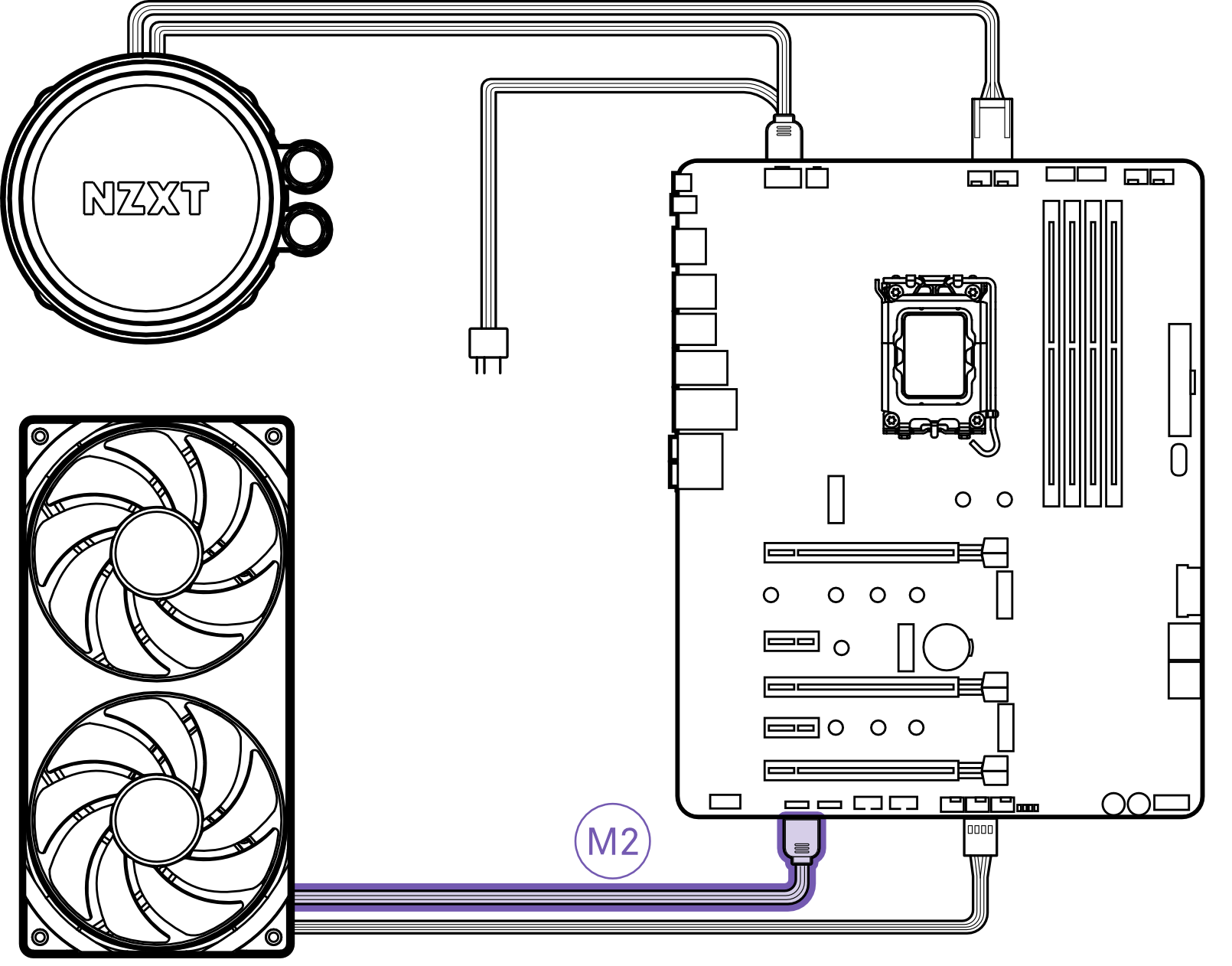

ファンの5Vメスコネクターをマザーボードの5V ARGBヘッダーに直接接続してください。

前述の通り、5V ARGBヘッダーはマザーボードのモデルによって様々な名称があります。詳細はマザーボードのユーザーマニュアルをご参照ください。

オプション2 - キャップからのデイジーチェーン接続

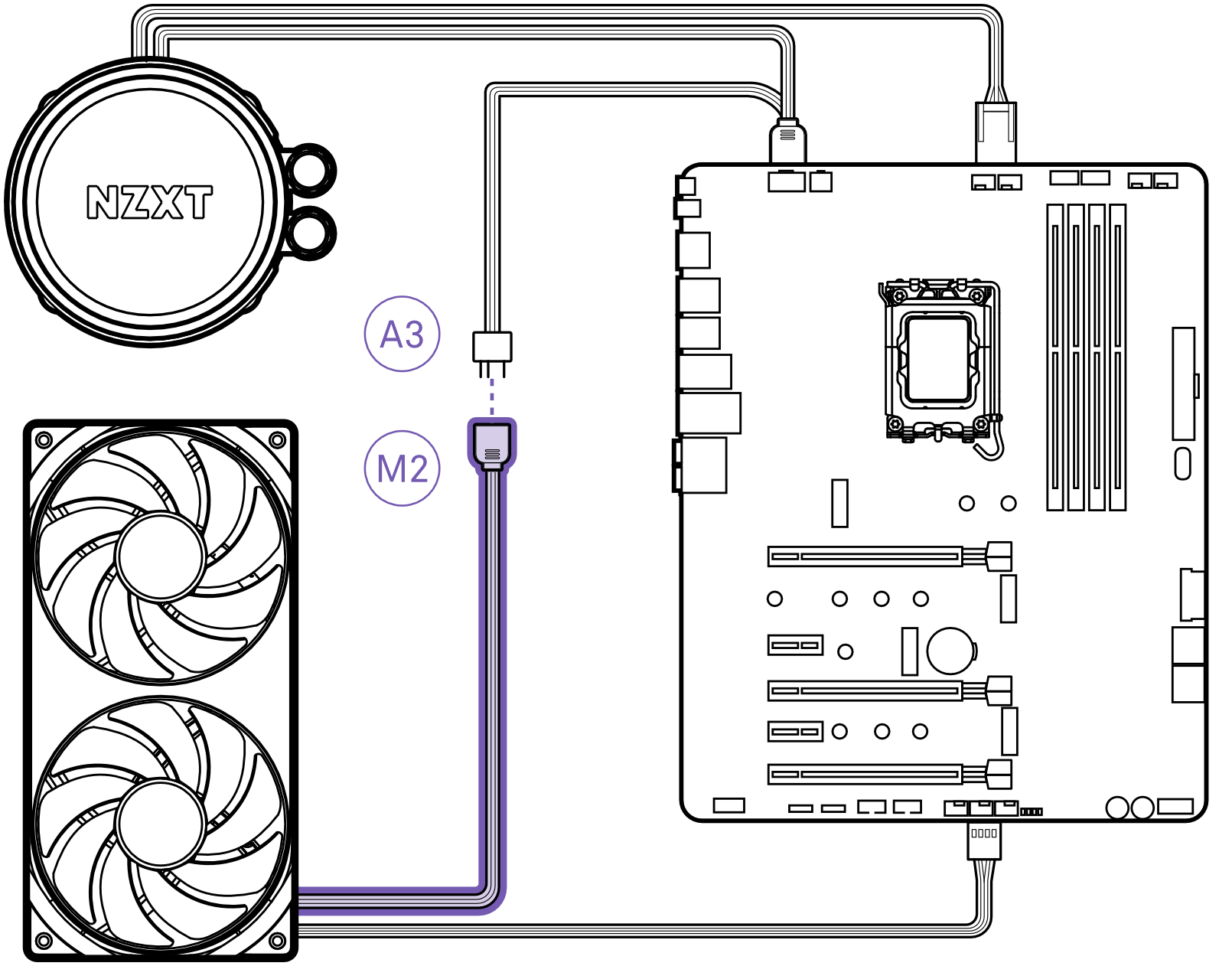

ポンプキャップケーブルの5Vオスコネクターのプラスチックカバーを取り外し、付属ファンの5Vメスコネクターを5Vオスコネクターに接続してください。
