Intelソケットでの取り付けについては、こちらのガイドをご覧ください。

Kraken Coreの取り付けは簡単で、追加のブレイクアウトケーブル、USB接続、または専用コントローラーは必要ありません。このガイドでは、以下のAMDソケットでのKraken Coreの取り付け方法を説明します：

• AMD AM5
• AMD AM4

Kraken Coreは他のAMDソケット（例：AM3、FM2、TR4など）とは公式には互換性がありません。

必要なハードウェアは何ですか？

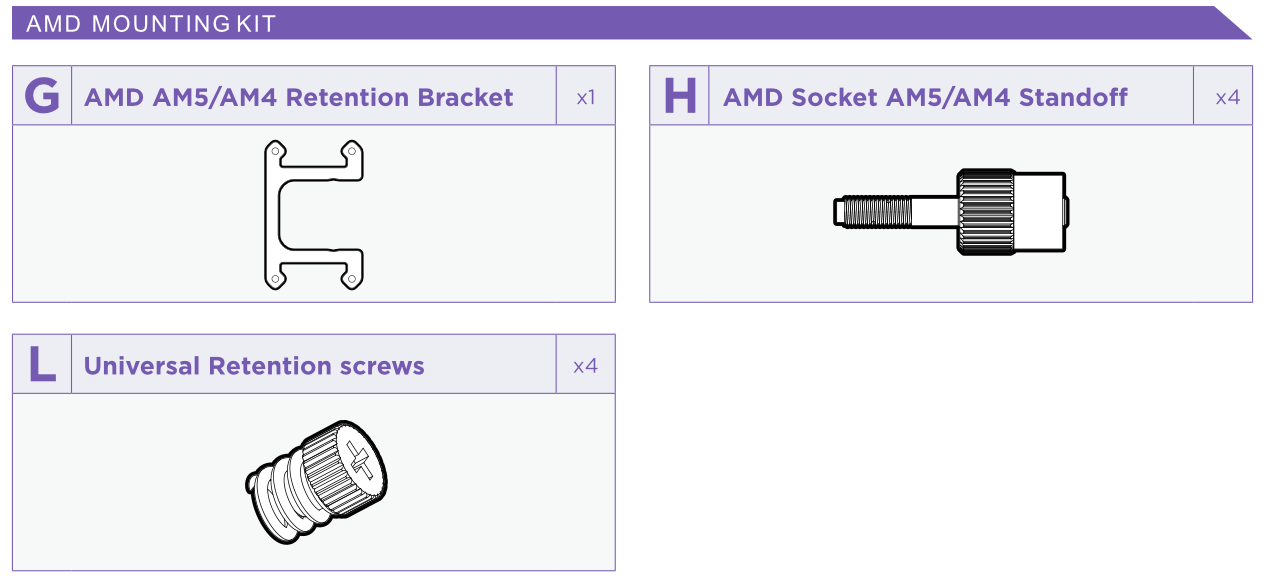

このガイドのこのステップでは、アクセサリーバッグから以下のハードウェアが必要です：

• G AMD AM5/AM4リテンションブラケット
• H AMDソケットAM5/AM4スタンドオフ
• L ユニバーサルリテンションスクリュー

スタンドオフの取り付け

このステップは、マザーボードをケースに取り付ける前に行うのが最適ですが、多くのケースにはマザーボードの背面へのアクセスを容易にする大きな切り欠きが含まれています。

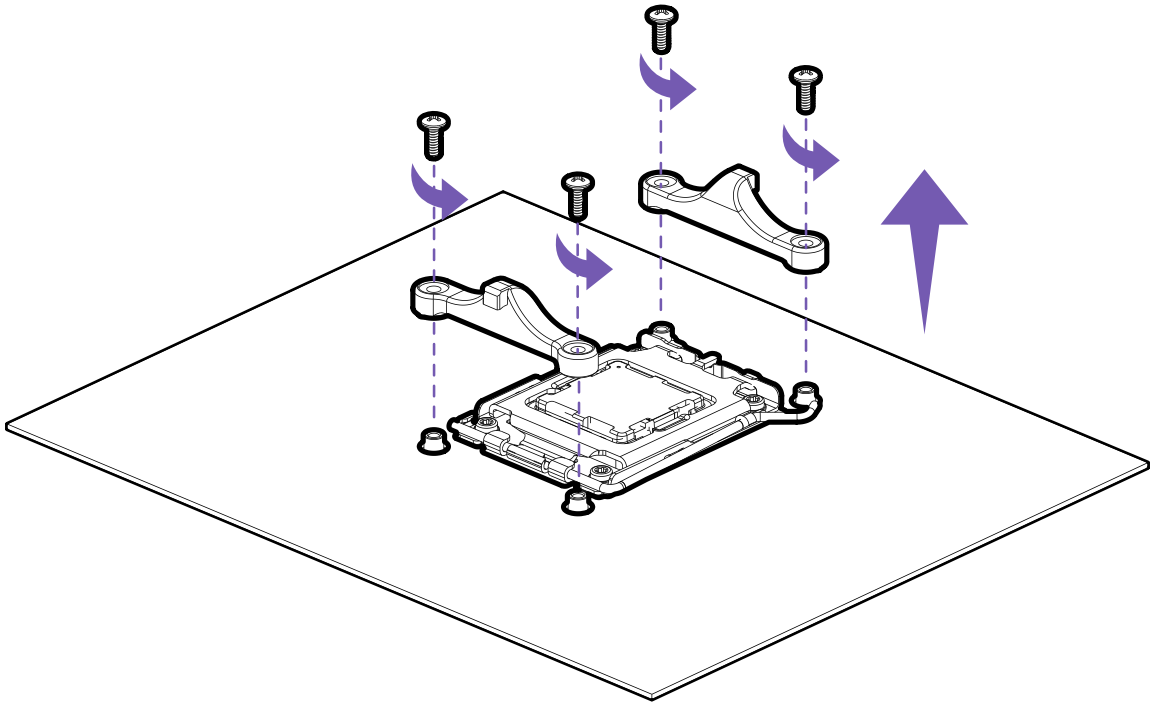

マザーボードから純正のAMDマウンティングクリップを、固定している4本のネジを外して取り外します。AM4マザーボードの場合は、バックプレートがマザーボードから外れないように、ブラケットを一度に一つずつ外し、次のステップでスタンドオフを取り付けることを推奨します。

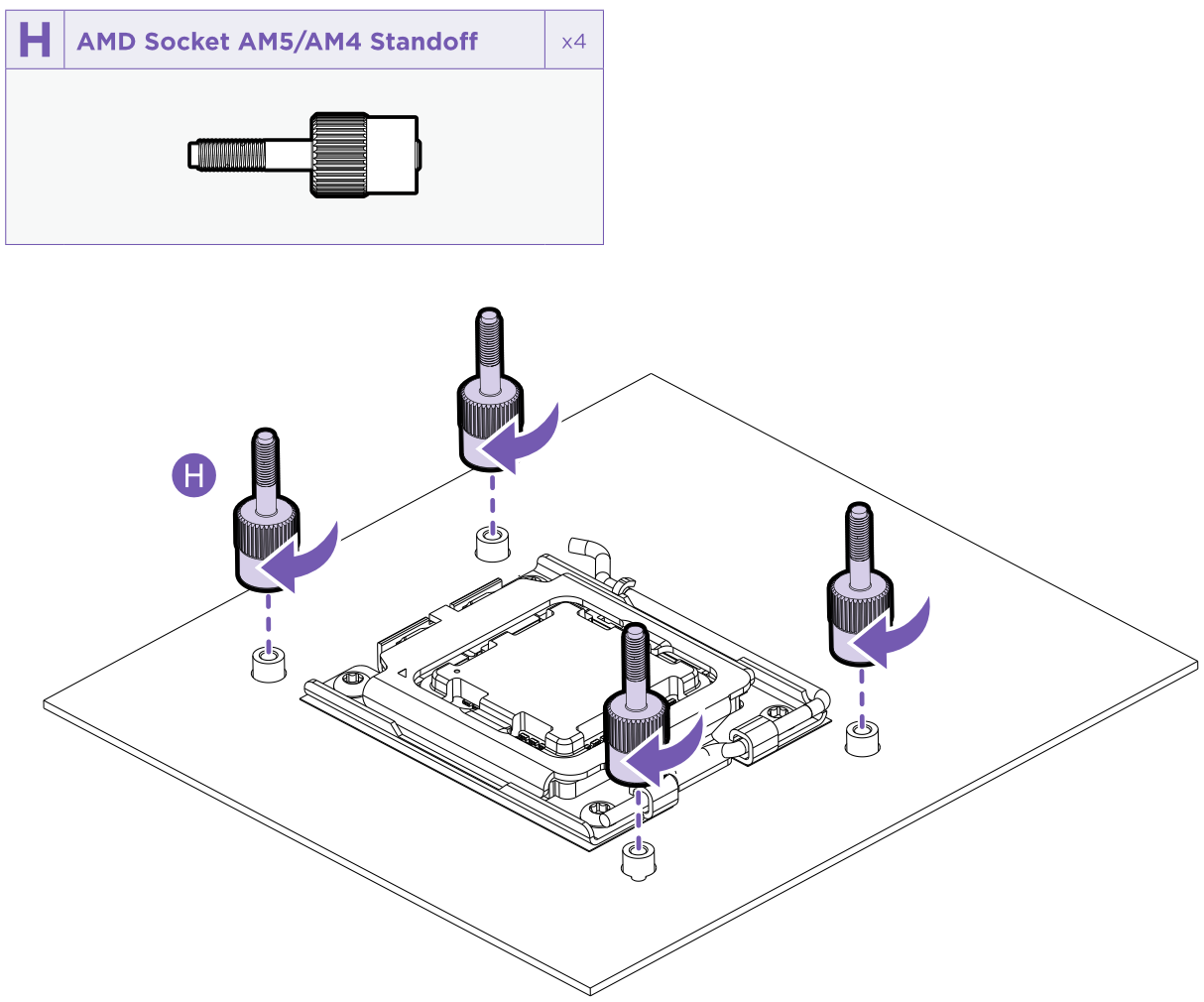

マウンティングクリップを取り外したら、H AMDソケットAM5/AM4スタンドオフを、クリップが取り付けられていた露出したポストに取り付けます。

この時点でマザーボードがケースに取り付けられていない場合は、続行する前にマザーボードの取り付けを完了してください。

リテンションブラケットの交換

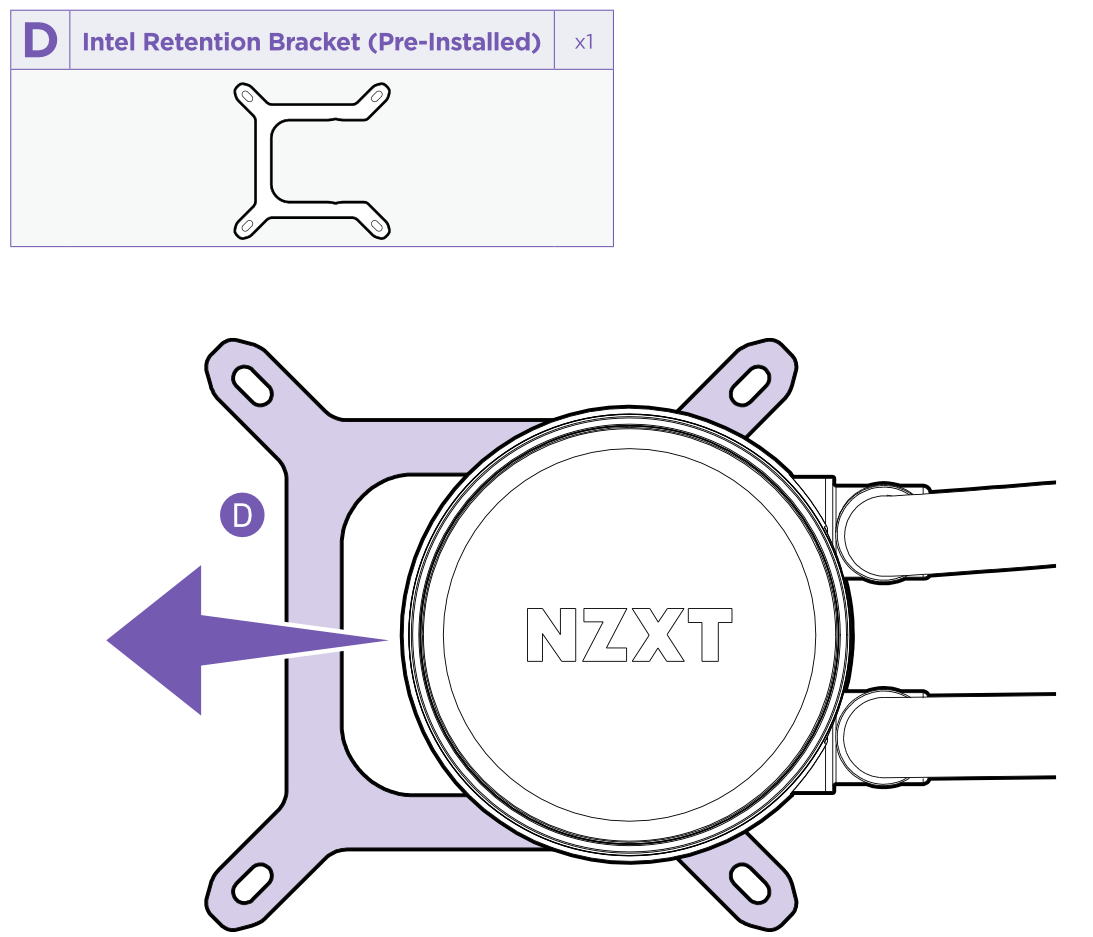

キャップをマザーボードに固定する前に、あらかじめ取り付けられているD Intelリテンションブラケットを交換する必要があります。

キャップからプラスチックカバーを取り外し、ブラケットをキャップのチューブから離すように引き抜きます。

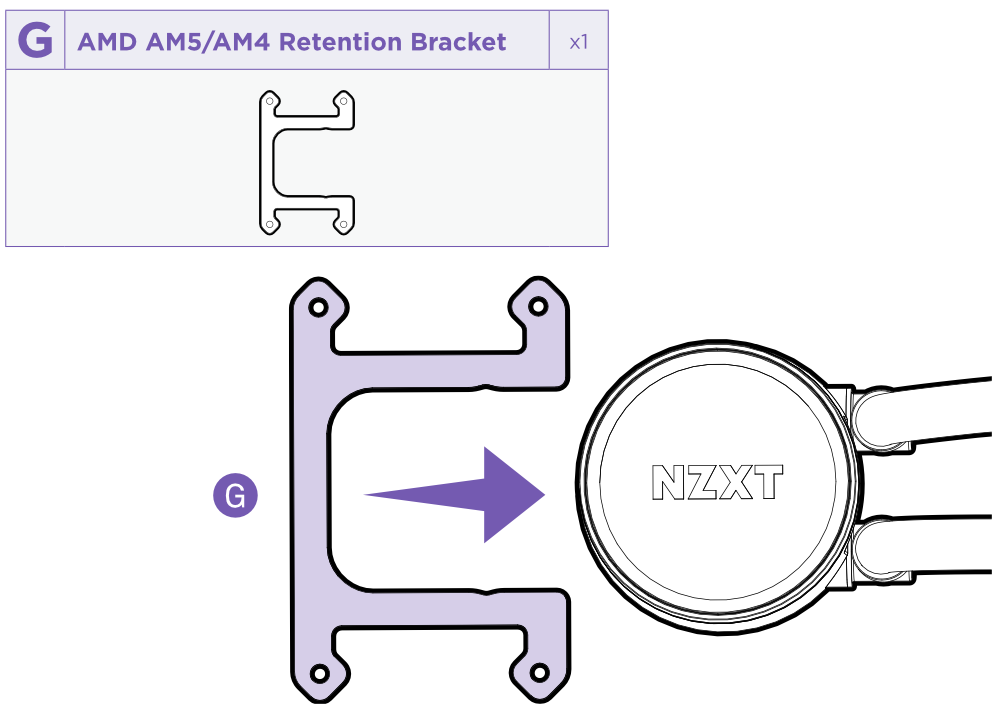

Intelブラケットを取り外したら、キャップの側面のスロットに合わせてG AMD AM5/AM4リテンションブラケットを取り付け、チューブの方へ押し込んで固定します。

キャップの固定

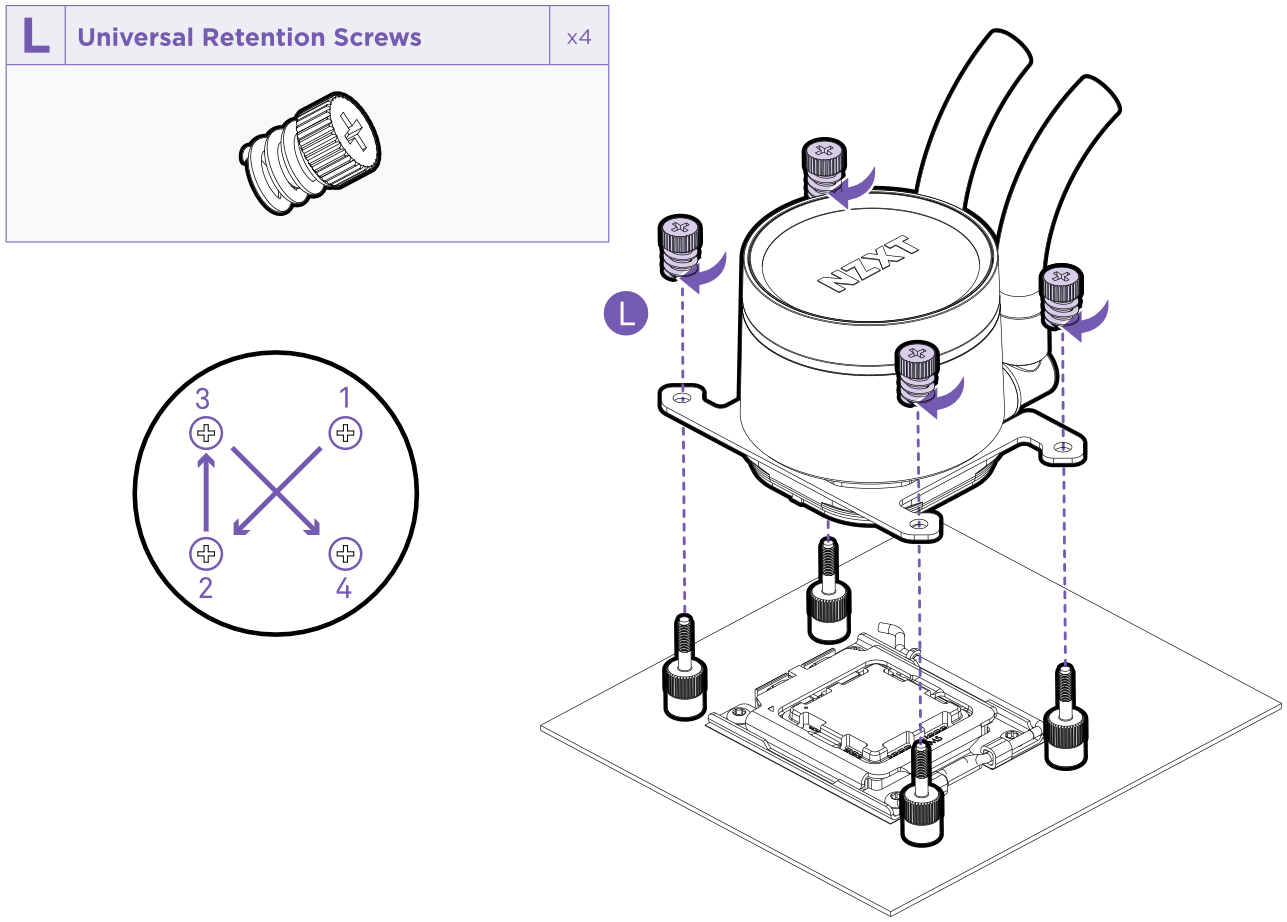

ポンプキャップを4つのスタンドオフに合わせ、CPUソケットの右側にチューブが来るように配置します。4本のL ユニバーサルリテンションスクリューでキャップをマザーボードに固定します。

まず4本のネジをすべて緩く固定し、その後、上記の画像のようにX字パターンで締め付けます。

ポンプへの電源供給

ポンプに電源を供給するには、キャップから出ている3ピンポンプDCコネクターをマザーボードの以下のいずれかのヘッダーに接続します：

• AIO_PUMP
  • マザーボードによっては、これがCPU_OPTまたはCPU_FAN2と呼ばれることもあります。詳細はマザーボードのユーザーマニュアルを参照してください。
• CPU_FAN

5V ARGBの接続

Kraken Coreのキャップ照明は5VアドレサブルRGB（ARGB）でのみ電源供給されます。多くのマザーボードでは、ADD_HEADER、JRAINBOW、D_LED、ADD_GEN2など様々な名称で呼ばれています。詳細はマザーボードのユーザーマニュアルを参照してください。

キャップから出ている5Vメスコネクターを、マザーボードの空いている5V ARGBヘッダーに接続します。マザーボードに5V ARGBヘッダーがない場合は、対応するサードパーティ製アダプターの使用が必要になることがあります。
