H510 EliteにRGBファンを追加する

H510 Eliteを箱から出すと、4つのファンが同梱されています。そのうちの2つはAER RGB 2 140mmファンで、付属のSmart Device V2コントローラーにあらかじめ配線されています。このコントローラーはRGB電源やファン電源を制御するものです。これらのケーブルの配線は、H510 Eliteにファンを簡単に取り付けられるよう最適化されています。必要な場合は、RGBファンを追加することもできます。

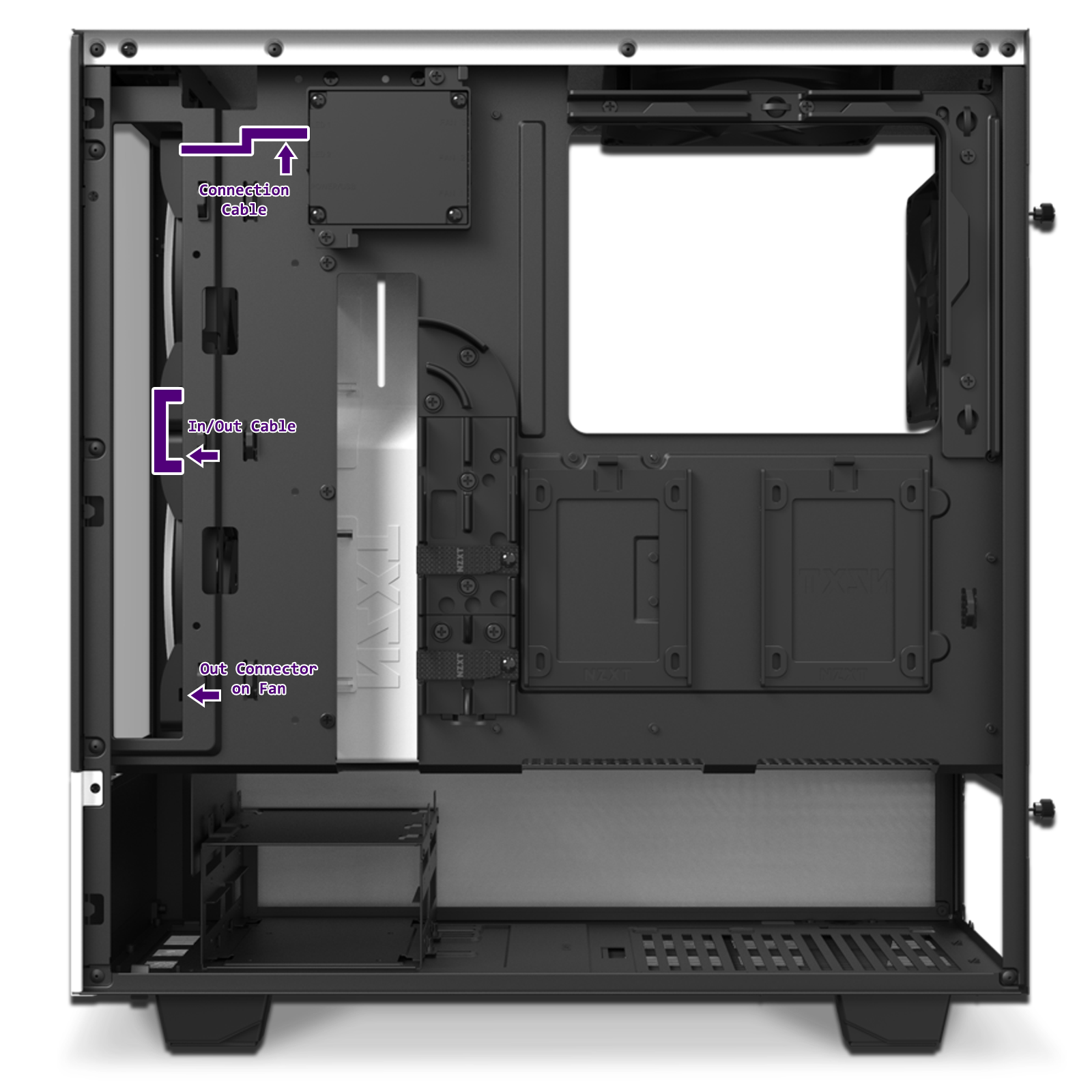

その場合、備え付けのファンに追加のAER RGB 2ファンをデイジーチェーン接続する必要がありますが、ファンのデイジーチェーン接続の順番をやり直さなければなりません。これは、付属するRGBファンのケーブルの長さが足りず、前面ファンからケースの上部マウントまで届かないためです。以下は、H510 Eliteを箱から出した時点の構成です。

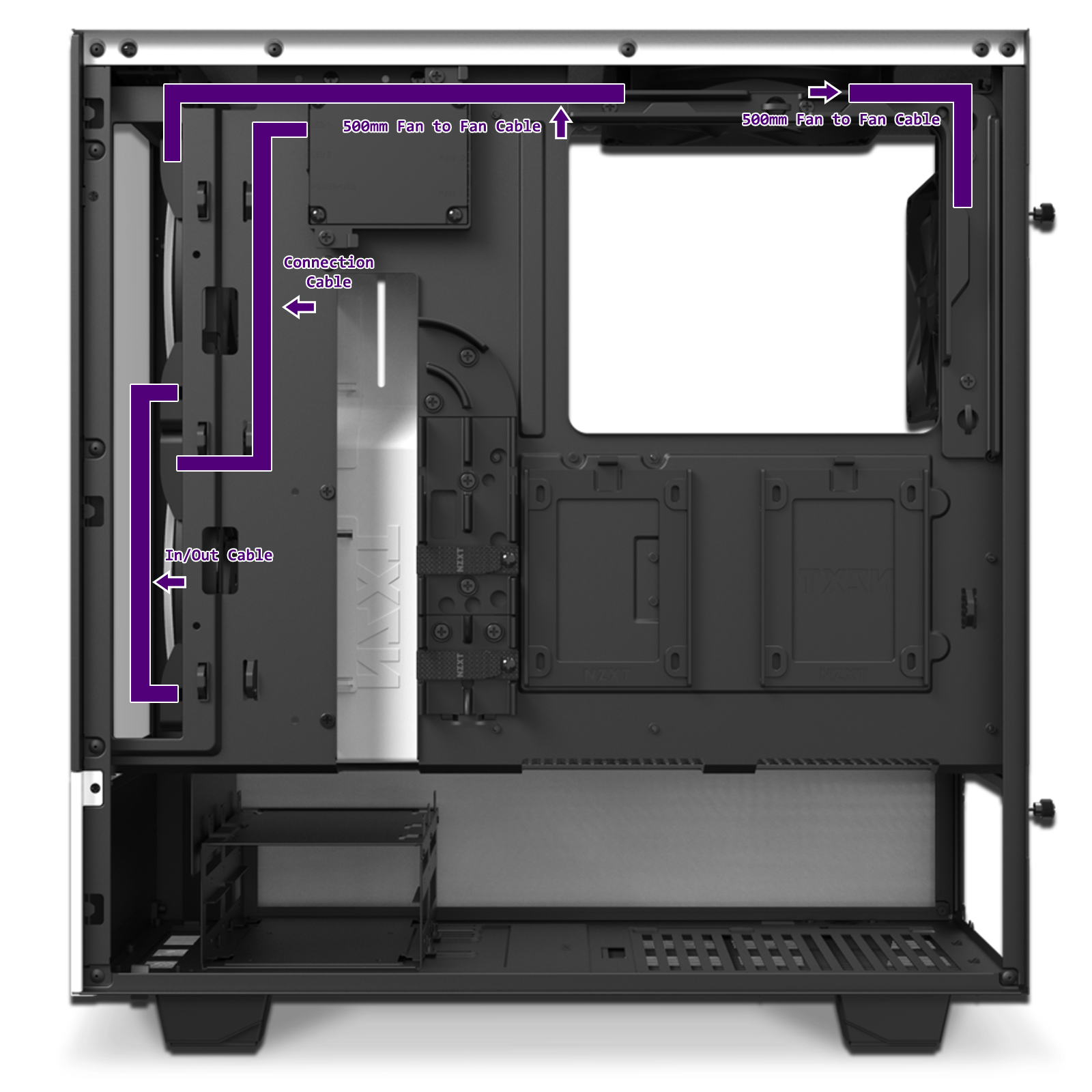

どのように構成されているかを説明する前に、1つ重要なことがあります。AER RGB 2ファンを背面ファンマウントに搭載する場合、これを機能させるには上部のファンをAER RGB 2ファンと交換する必要があることに注意してください。上部には140mmのAER RGB 2ファン、背面には120mmのAER RGB 2ファンが必要です。別途購入した2つのファンに付属する500mmのファン間ケーブルを使用して、以下の写真に示すように配線します。

さらに詳しく説明すると、ここではケｰブル配線を簡素化するためにデイジーチェーン接続の順番を変更しています。下の前面ファンがチェーンの最初のファンになり、次に上の前面ファン、上部ファン、最後に背面ファンという順番です。この方法でRGBケーブルを再構成すると、すべてのRGBファンをSmart Device V2の同じチャネルで制御できるようになります。この手順についてご不明な点がございましたら、カスタマーサポートチームまでお問い合わせください。
