この記事では、電源ユニットの電源オン信号をテストする手順について説明します。

このテストはジャンパーテストまたはペーパークリップテストとも呼ばれ、電源ユニットの24ピンATX電源ケーブルのPower OnピンとGroundピンをジャンパーで接続します。この作業には以下のものが必要です：

• 金属製のペーパークリップまたは硬い金属線
• はさみ、ワイヤーカッター、またはニッパー

PCの準備

システムを準備するために、電源ユニットのスイッチをOの位置にし、電源ケーブルを抜いてください。ここから、PCの両側面のパネルを取り外す必要があります。

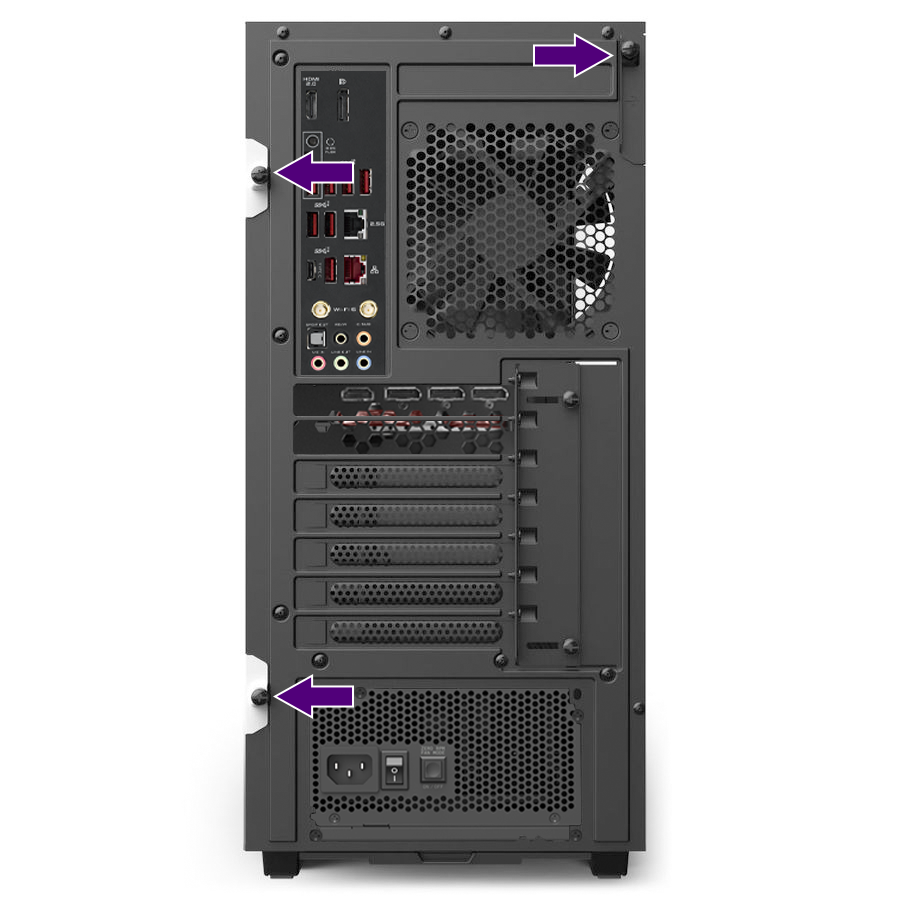

• NZXT Hシリーズケース（NZXT H1を除く）の多くは、ガラスを固定しているネジ1本と、下図のように金属サイドパネルの固定ネジを取り外す必要があります。
• H710の場合、ケース左上にあるリリースボタンを押して金属サイドパネルを外します。
• H7シリーズのケースは、両側のパネルが摩擦で固定されており、PC背面のハンドルカットアウトを使って取り外すことができます。

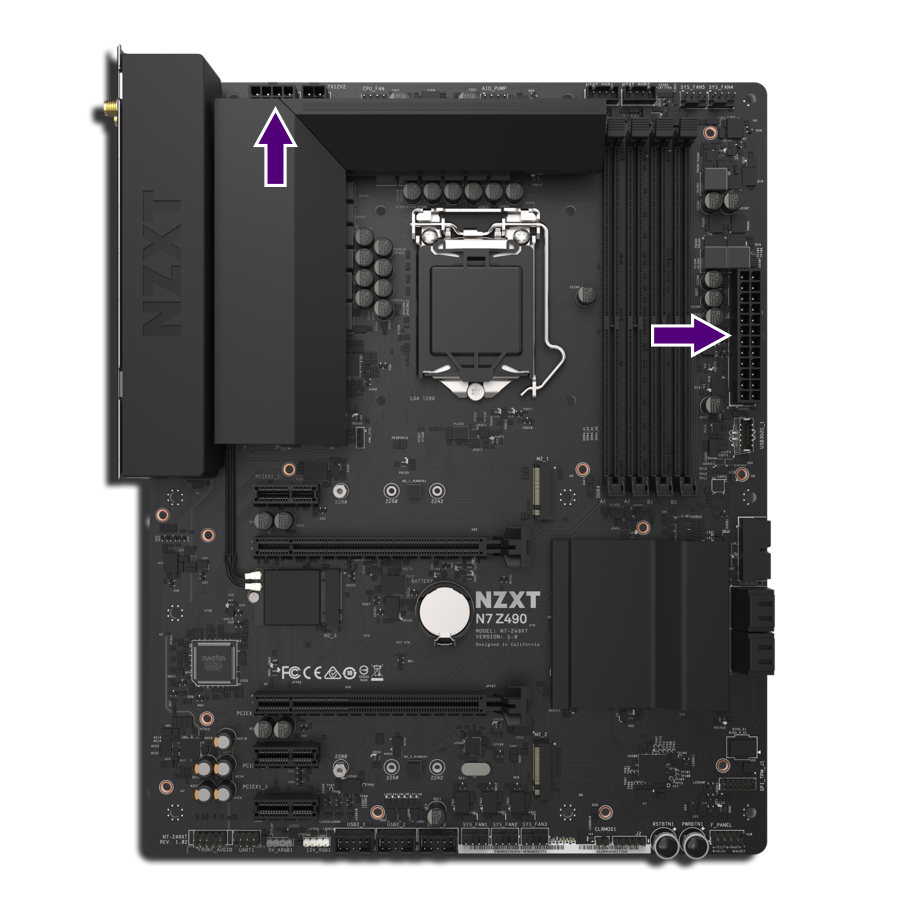

これらのパネルを外したら、まずマザーボードおよびグラフィックスカードから電源ユニットを外す必要があります。下図は、マザーボード上の電源ユニットコネクタの位置を示しています。各コネクタには、押し下げてコネクタを引き抜くためのワニ口クリップが付いています。

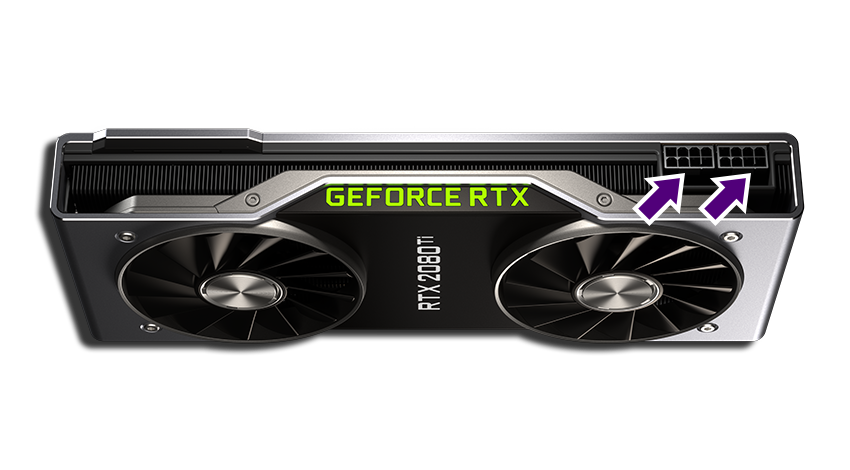

グラフィックスカードにも同様のコネクタがあり、下の写真のようになっていますが、追加のケーブルがある場合はそれも外す必要があります。こちらも同様に、ケーブルを外すためにはワニ口クリップを押し下げてください。

ジャンパーの作成

電源ユニットをシステムから外した状態で、このテストに必要なジャンパーを作成します。一部の電源ユニットにはジャンパーが付属している場合もありますが、ジャンパーを紛失したり、付属していない場合は、前述のようにペーパークリップや硬い針金で簡単に作成できます。

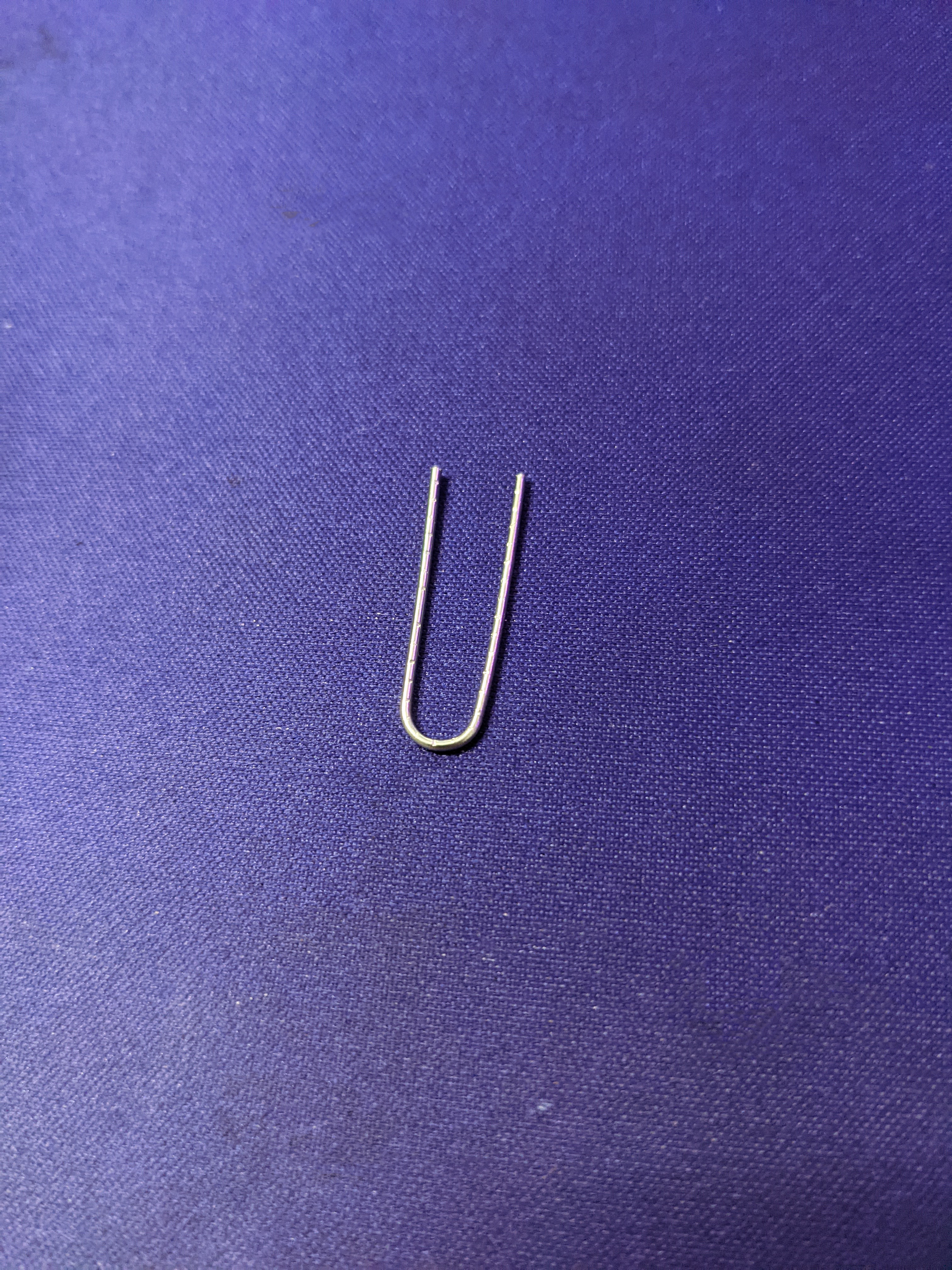

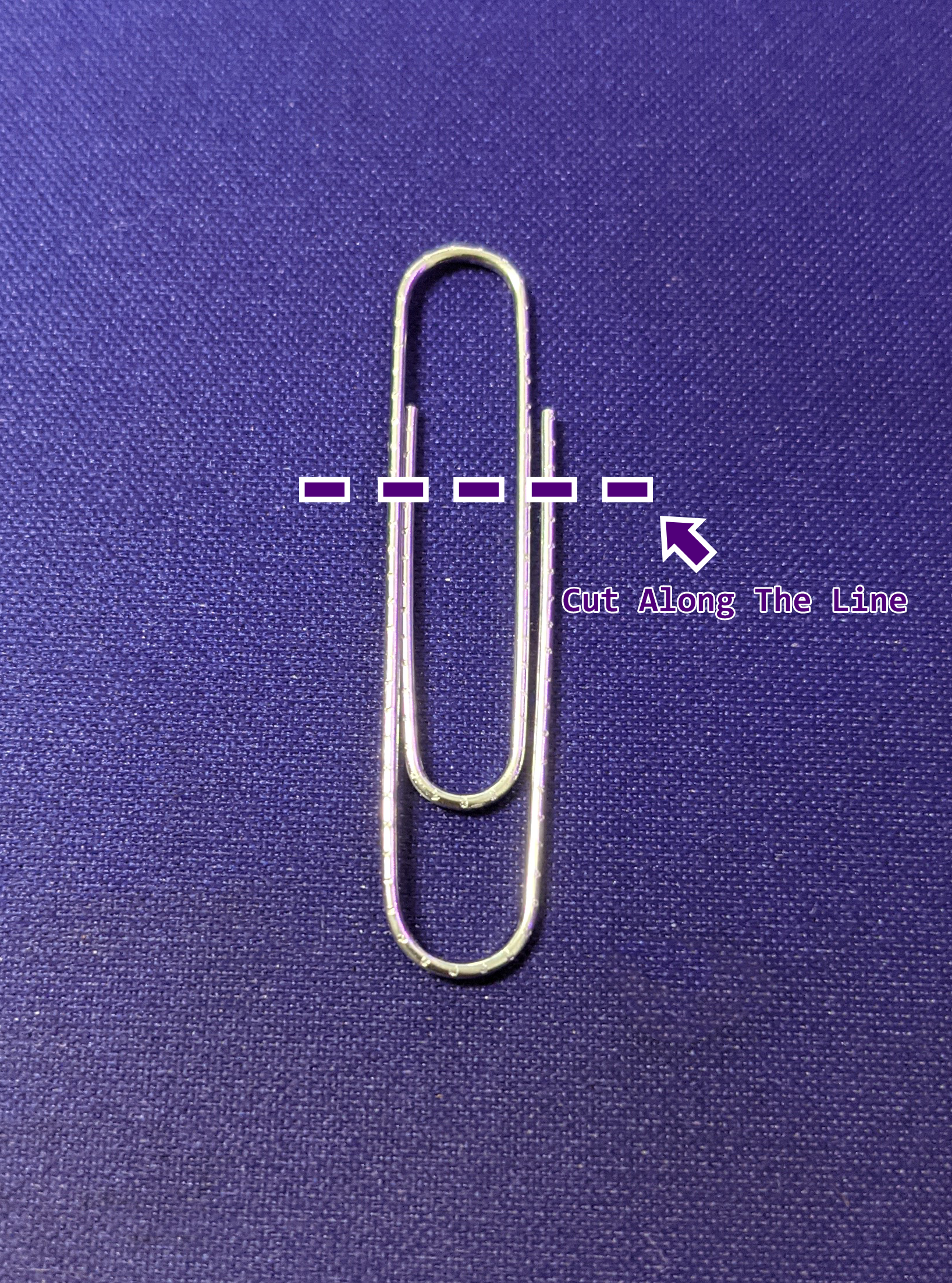

ペーパークリップを使ってジャンパーを作るには、鋭いはさみやワイヤーカッター、ニッパーを使ってペーパークリップの内側部分を切り離します。これにより、下図のようなU字型のジャンパーができます。

ペーパークリップにゴム被膜がある場合は、先にゴム被膜を剥がしてください。

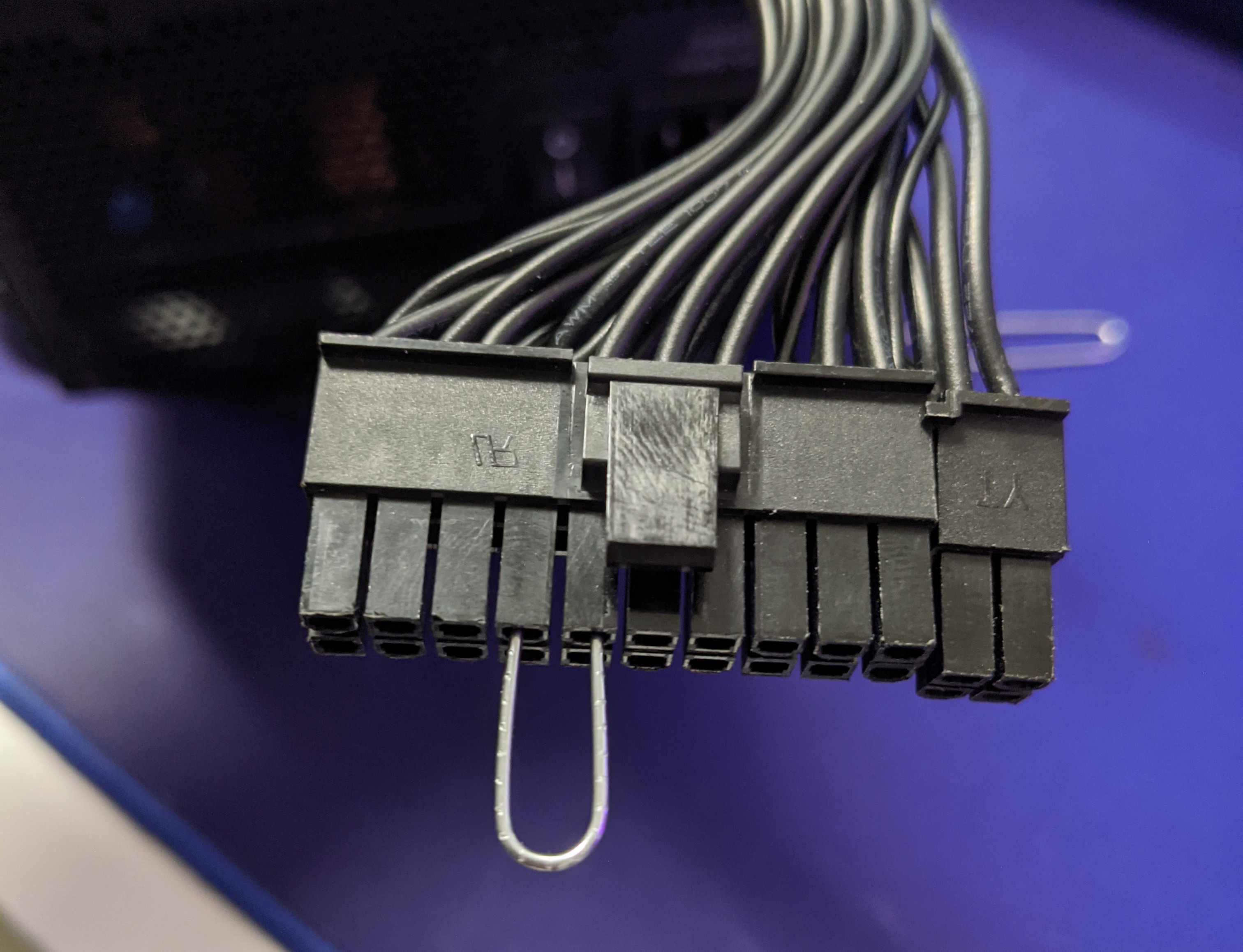

ジャンパーができたら、コネクタの保持クリップが上を向くようにして、下図のように4番目と5番目のピンにジャンパーを差し込んでください。

ジャンパーを差し込んだら、電源ユニットのケーブルを再び電源ユニット本体に接続し、電源ユニットにZero RPMモードがある場合は無効にしてください。この機能は様々な名称で呼ばれることがあり、電源スイッチの隣にあるスイッチで操作します。

• Quiet Mode
• Eco Mode
• Zero RPM Mode

Zero RPMモードの無効化方法については、電源ユニットのユーザーマニュアルを参照してください。

電源を接続し、Zero RPMモードを無効にした状態で、電源ユニットのスイッチをIの位置にしてください。ここで、電源ユニットのファンが回転する音が聞こえる場合がありますが、実際にファンが回転しているか目視で確認するのが最善です。電源ユニットがケース内に設置されている場合は、電源ユニット本体とファンをはっきり見るためにエアフィルターを取り外す必要があるかもしれません。

電源ユニットのファンが回転している場合、電源ユニットが電力を受け取り、電源オン信号も受け取っている強い指標となり、電源ユニット自体の故障の可能性を除外できます。

電源ユニットのファンが回転していない場合は、電源ユニットが電力を受け取っていないか、電源オン信号を受け取れないことを示しています。

テストが完了したら、電源ユニットをオフにし、電源ケーブルを抜いてから、カスタマーサポート担当者に結果を伝えて、さらなるサポートを受けてください。
