Che cos'è il cavo breakout della serie H?

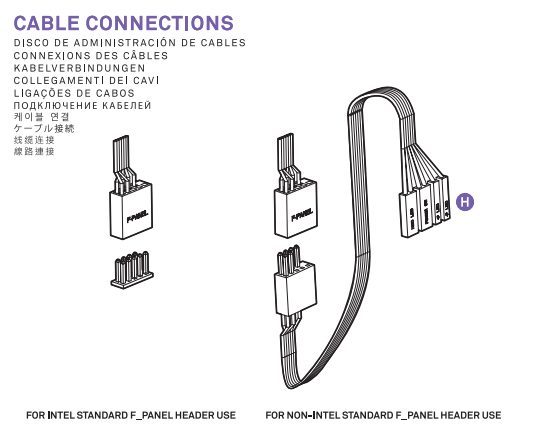

A seconda del modello e del momento in cui è stata acquistata la tua custodia, è possibile che il cavo Breakout della serie H sia incluso nella confezione. Questo cavo consente a qualsiasi case NZXT serie H di adattare il connettore del pannello anteriore a una serie di connessioni individuali da utilizzare con le connessioni F_PANEL non standardizzate presenti sulla scheda madre. Per la maggior parte delle schede madri prodotte a partire dal 2017 e per alcune rilasciate prima di questo momento, questo cavo di breakout non sarà necessario in quanto la scheda potrebbe essere progettata per accettare il connettore F_PANEL standard.
Il manuale di questi casi particolari può fare riferimento al connettore F_PANEL standard come "Intel Standard F_PANEL Header", ma questo layout non è esclusivo delle schede madri Intel ed è stato visto anche sulla maggior parte delle schede madri AMD.
Cos'è l'intestazione F_PANEL dello standard Intel?
L'intestazione F_PANEL standard di Intel è una disposizione di pin separata in una fila di 4 pin e una fila di 5 pin situata in un blocco di 2x5 pin. Su alcune schede madri, questa disposizione può essere collocata come parte di un array più ampio che include connessioni per un LED di alimentazione aggiuntivo, un altoparlante di debug, un interruttore di intrusione nel telaio, ecc.
Nei casi in cui fa parte di un header più grande, i pin che dovrai identificare avranno i collegamenti del LED di alimentazione e dell'interruttore di alimentazione insieme sulla riga a 4 pin, mentre il LED di attività dell'HDD e l'interruttore di reset si trovano sulla riga a 5 pin.

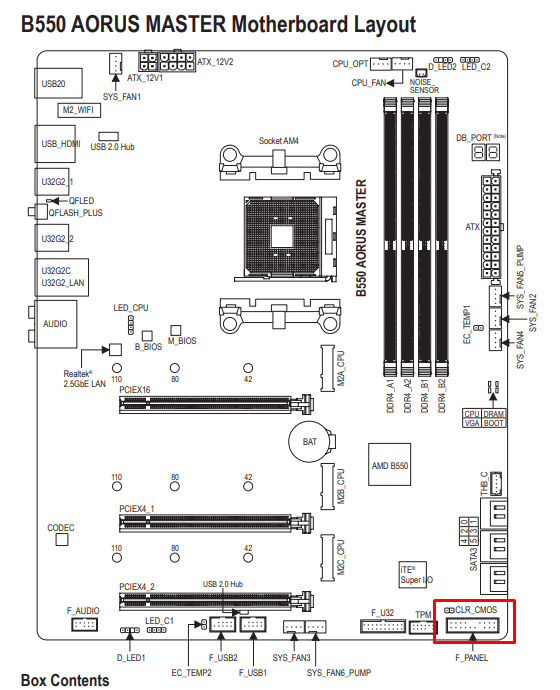

Nel caso della scheda madre Gigabyte B550 Aorus Master mostrata qui sopra, l'intestazione Standard F_PANEL è una parte dell'intestazione F_PANEL che si trova nell'angolo in basso a destra della scheda madre e si allineerà al lato più a sinistra dell'intestazione con il segmento a 4 pin che si trova nella fila superiore rispetto alla scheda madre.
Ho bisogno del cavo di collegamento della serie H?
Per la maggior parte delle schede madri moderne, la risposta a questa domanda è "no", poiché la maggior parte dei produttori ha adottato il layout F_PANEL anche come parte di connessioni header più grandi. Se hai una scheda madre più vecchia o una scheda madre con un array non standard, avrai bisogno di questo cavo.

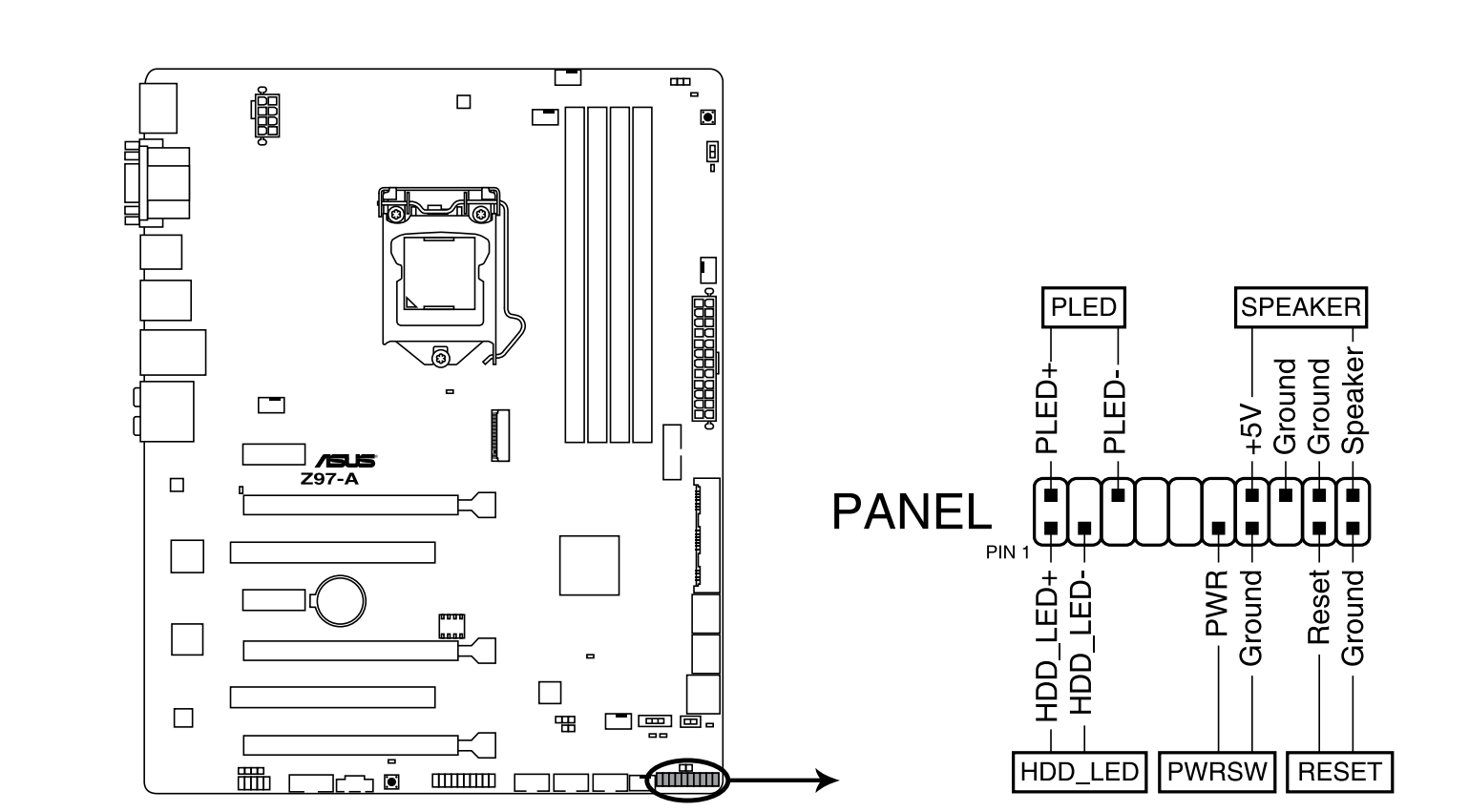

In questo esempio, la scheda madre ASUS Z97-A utilizza un header del pannello frontale non standard che non si allinea con il connettore F_PANEL delle custodie della serie H. Per questo motivo, dovrai utilizzare un cavo breakout della serie H per adattare la scheda madre.
Nota bene: La maggior parte dei case NZXT più recenti non includono il cavo breakout serie H. Se hai una scheda madre che non è compatibile con il cavo F_Panel, contatta il nostro team di assistenza clienti per ulteriore assistenza. Quando ti contatti, ti preghiamo di fornire i seguenti dati:
- Il tuo modello di case NZXT
- Prova d'acquisto per il case NZXT
- Il tuo modello di scheda madre
- Un'immagine del pannello frontale sulla scheda madre
Se il nostro team è in grado di confermare che il cavo è richiesto, possiamo fornire il cavo di breakout.
