Installazione del controller RGB e della ventola

Questo articolo è una guida alla configurazione del tuo NZXT RGB & Fan Controller. Questa guida si applica ai seguenti modelli:

• Controllore RGB e ventola (2022)
• Controller RGB e ventola (2019)
• Smart Device V2 (incluso nelle custodie i-Series)

Cosa c'è nella scatola?

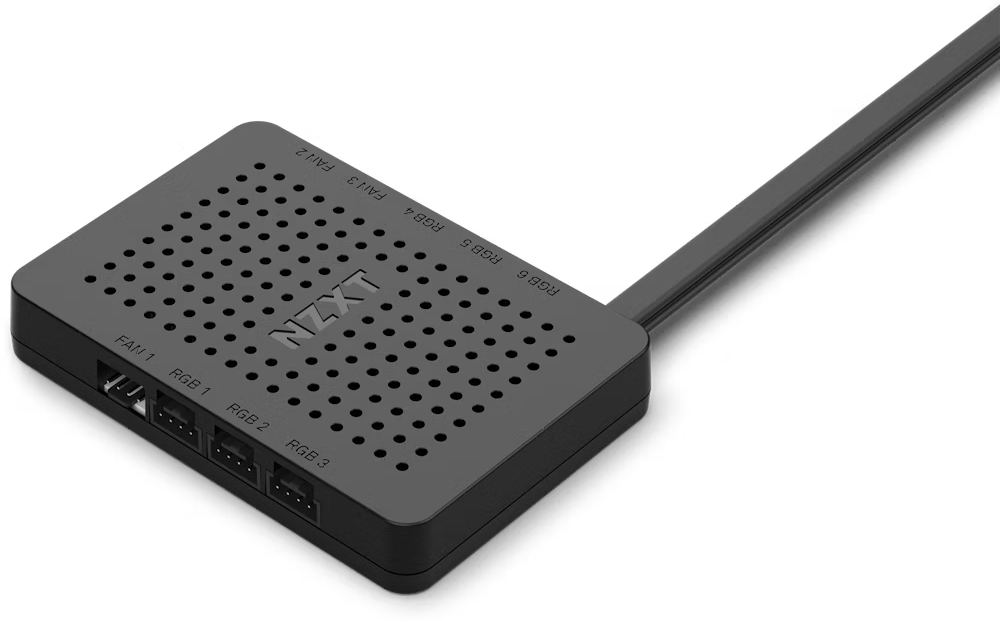

A seconda del modello del controller, il controller RGB & Fan include i seguenti elementi:

Perché l'RGB & Fan Controller (2022) non include i magneti?

Per il controller RGB & Fan (2022), i magneti sono integrati nell'alloggiamento del controller e non devono essere aggiunti manualmente.

Di cosa ho bisogno per collegare il controller?

Per collegare il controller è necessario

• Una (1) connessione di alimentazione SATA (alimentatore)
• Una (1) connessione interna USB 2.0 (scheda madre)

Inoltre, avrai bisogno di ventole per PC a 4 pin PWM o a 3 pin DC e di hardware RGB NZXT, come le nostre ventole F Series RGB. Questi includono una connessione RGB NZXT a 4 pin da collegare agli header RGB/LED del controller.

Le mie ventole invece hanno un singolo connettore a 8 pin invece che a 4, come posso collegarlo?

Se possiedi le ventole Single-Frame della serie F più recenti, potresti notare che le ventole hanno una singola connessione a 8 pin. Questo connettore è stato pensato per essere utilizzato con il nuovo NZXT Control Hub, ma può essere collegato al vecchio RGB & Fan Controller utilizzando lo splitter incluso nelle ventole. Per maggiori informazioni, consulta il manuale d'uso del ventilatore.

Passo 1 - Fissare l'RGB e il controller della ventola

Se possiedi un NZXT Smart Device V2, passa al punto 2.

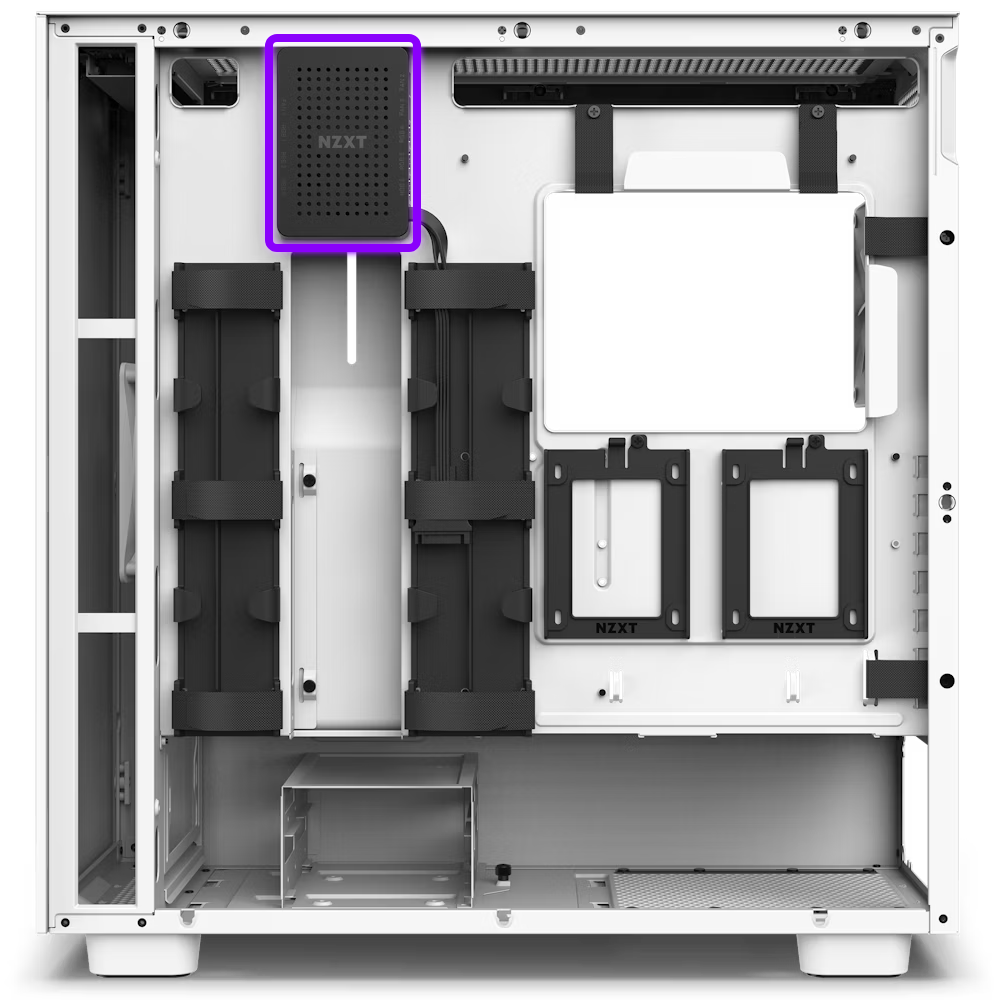

Utilizzando i magneti o il velcro 3M inclusi nel controller, trova uno spazio libero all'interno della custodia per fissare il controller. Molti case NZXT includono un'area piatta e trasparente in cui è possibile collocare i controller, come mostrato di seguito:

Passo 2 - Collegamento del controller RGB e della ventola alla scheda madre

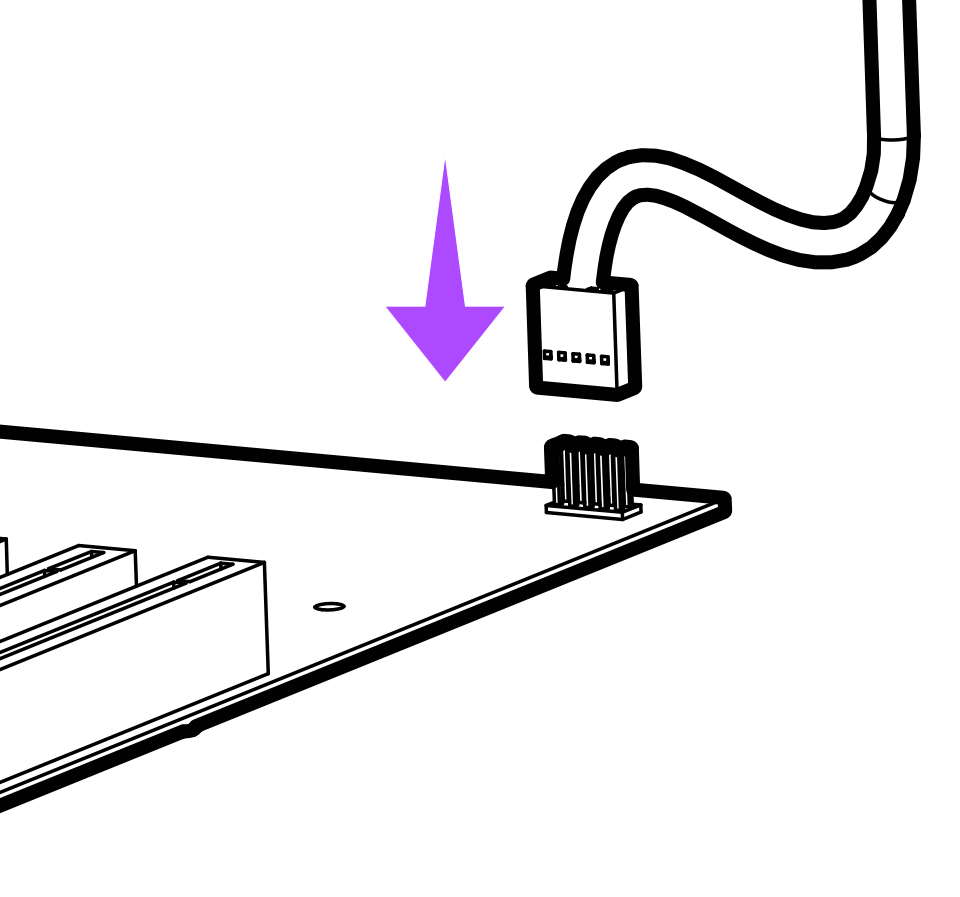

Dal controller, collega il cavo con l'etichetta USB 2.0 a un header USB 2.0 aperto sulla scheda madre.

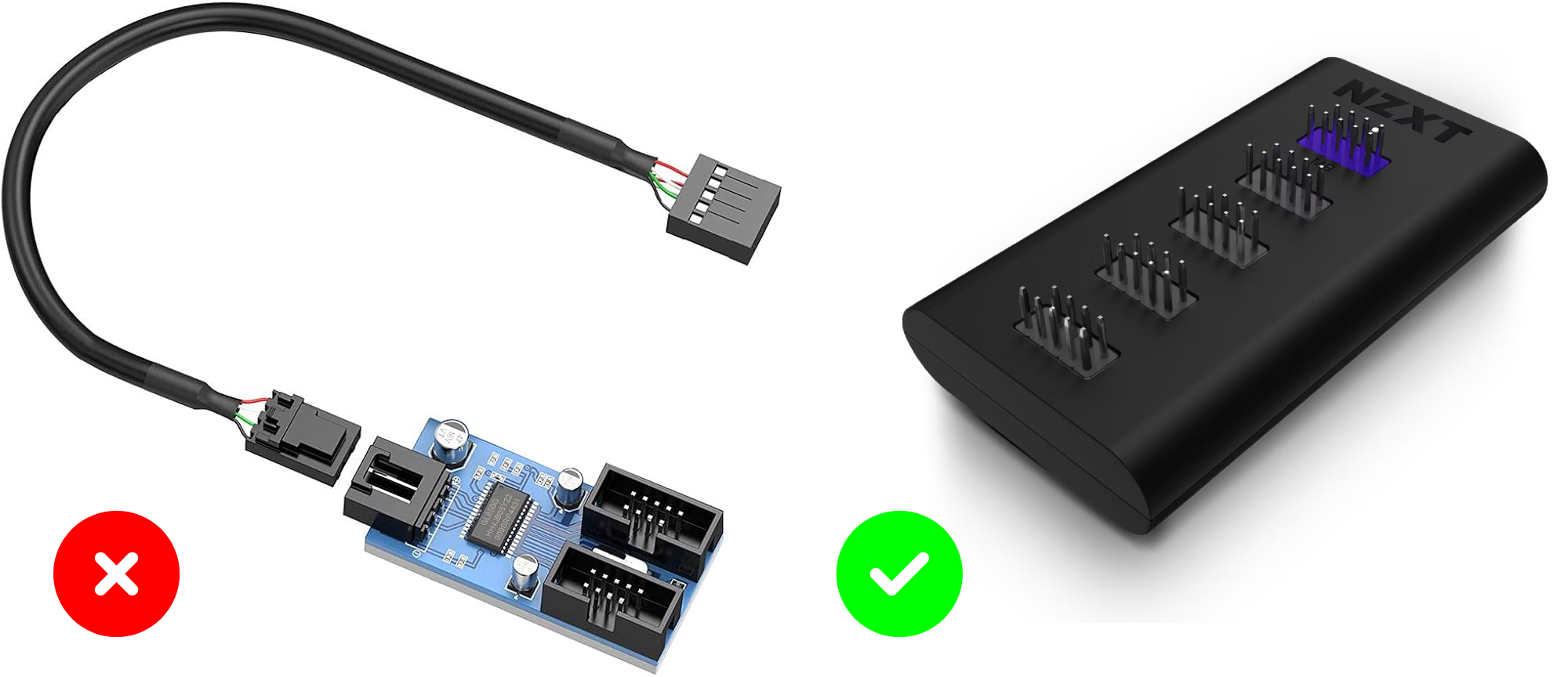

Checkpoint - Se il tuo sistema non dispone di un numero sufficiente di header USB 2.0, si consiglia di utilizzare uno Splitter USB attivo come il nostro Hub USB interno (Gen 3) per collegarlo alla scheda madre o uno splitter incluso nel controller. I semplici splitter basati su PCB potrebbero non fornire una potenza o una larghezza di banda sufficiente per essere rilevati correttamente da un controller.

Passo 3 - Collegamento del controller RGB e della ventola all'alimentatore

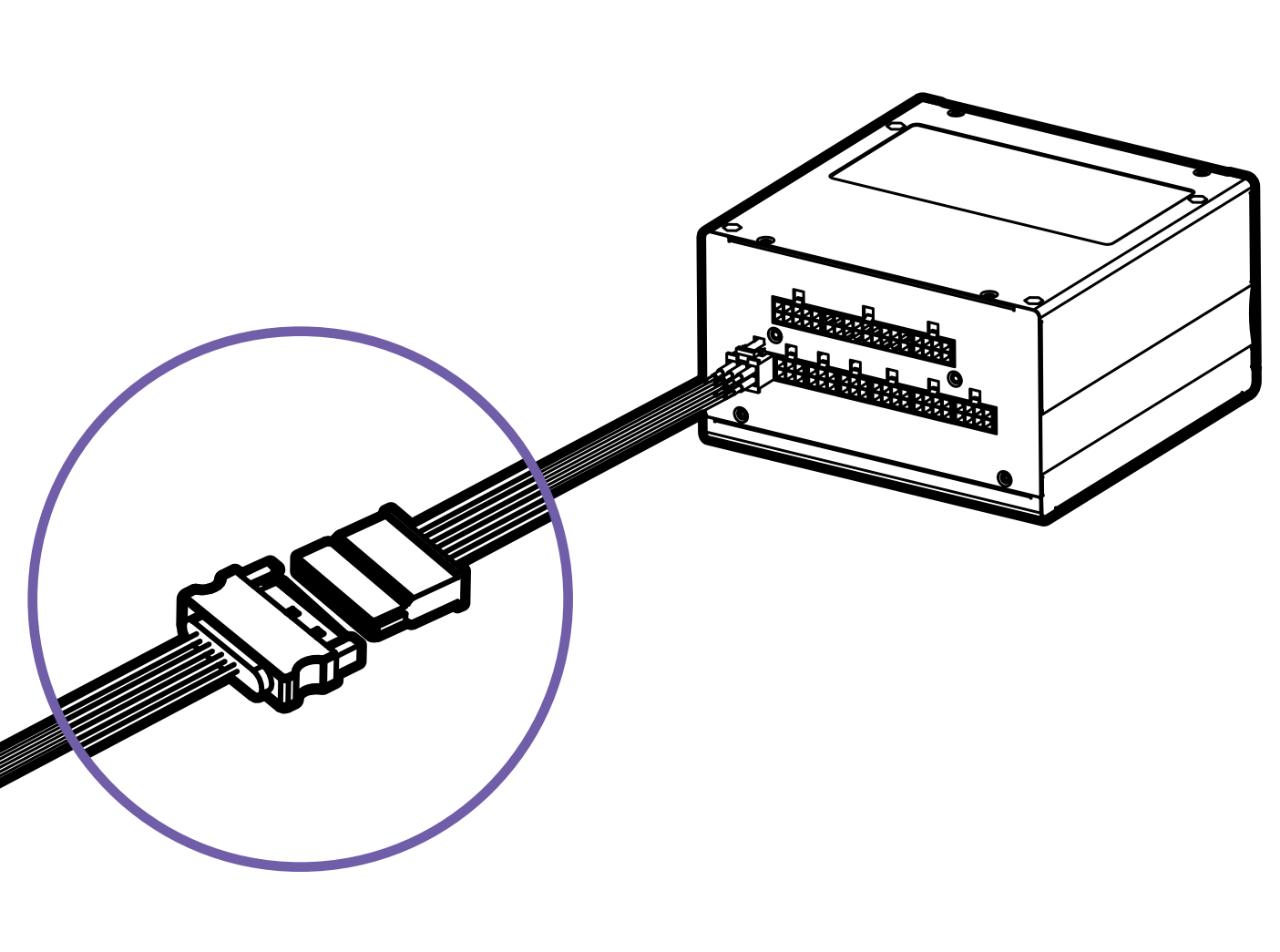

Dal controller, collega la connessione SATA Power a un cavo SATA Power aperto dell'alimentatore.

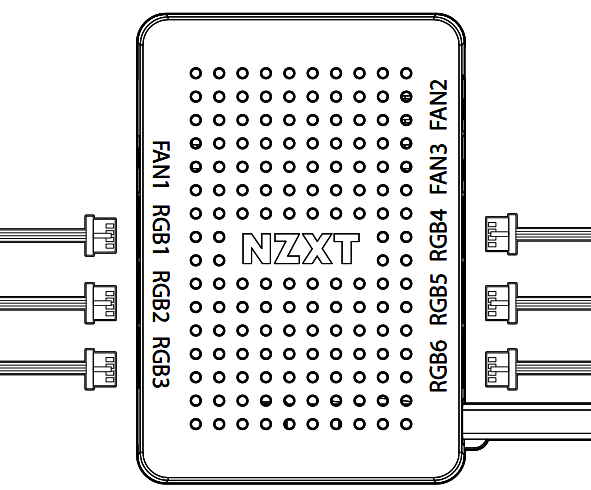

Passo 4 - Collegamento delle ventole e dei dispositivi RGB

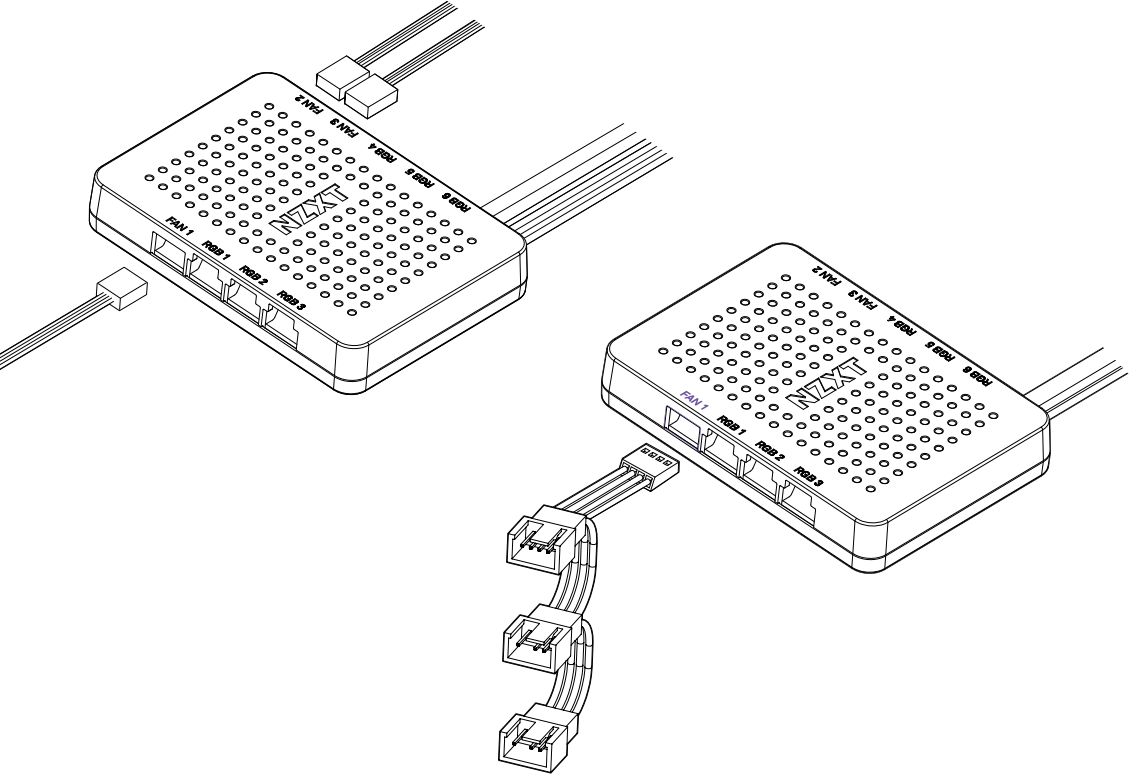

Per collegare le ventole, puoi collegarle direttamente alle porte della ventola sul controller oppure utilizzare gli splitter per ventole da 1 a 3 inclusi.Anche se le ventole DC sono compatibili, è altamente consigliato l'utilizzo di ventole PWM per un migliore controllo della velocità delle ventole.

Checkpoint - Quando usi gli splitter inclusi, assicurati che una delle ventole sia collegata al connettore singolo a 4 pin dello splitter. Se al connettore a 4 pin non è collegata alcuna ventola, si otterrà una lettura di 0 RPM.

Per collegare i dispositivi RGB, collega il cavo RGB NZXT a 4 pin all'ingresso RGB/LED del controller fino a sentire un clic. Una volta collegati correttamente, i cavi RGB si agganciano al controller.

Utilizzo del controller in NZXT CAM

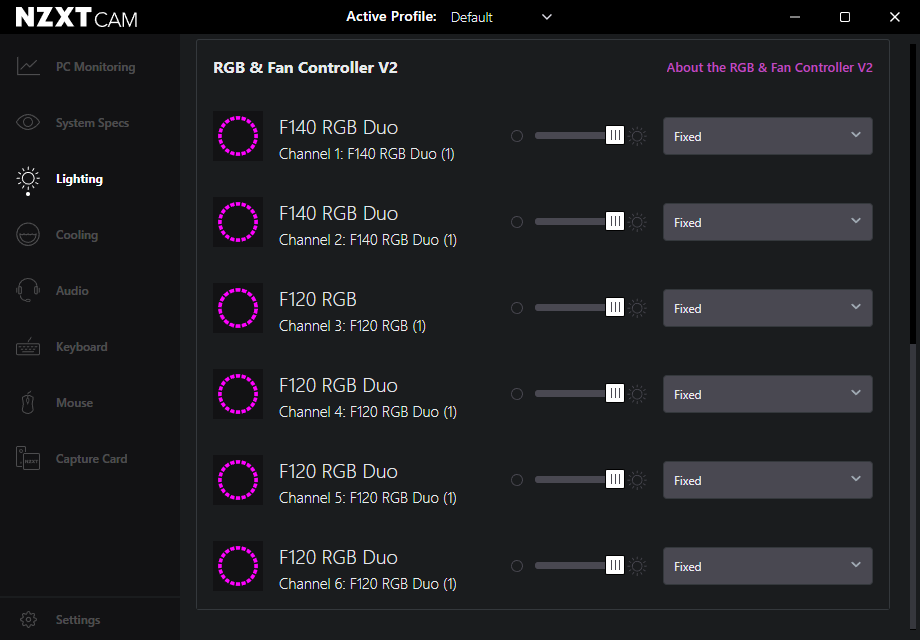

Una volta collegato il controller, dovresti vedere il dispositivo apparire nel software NZXT CAM come mostrato sopra.Nella sezione Lighting, tutti i dispositivi RGB appariranno come dispositivi individuali ai quali potrai applicare diversi effetti di illuminazione che vanno dal colore statico allo spettro d'onda e persino alcuni effetti reattivi audio.

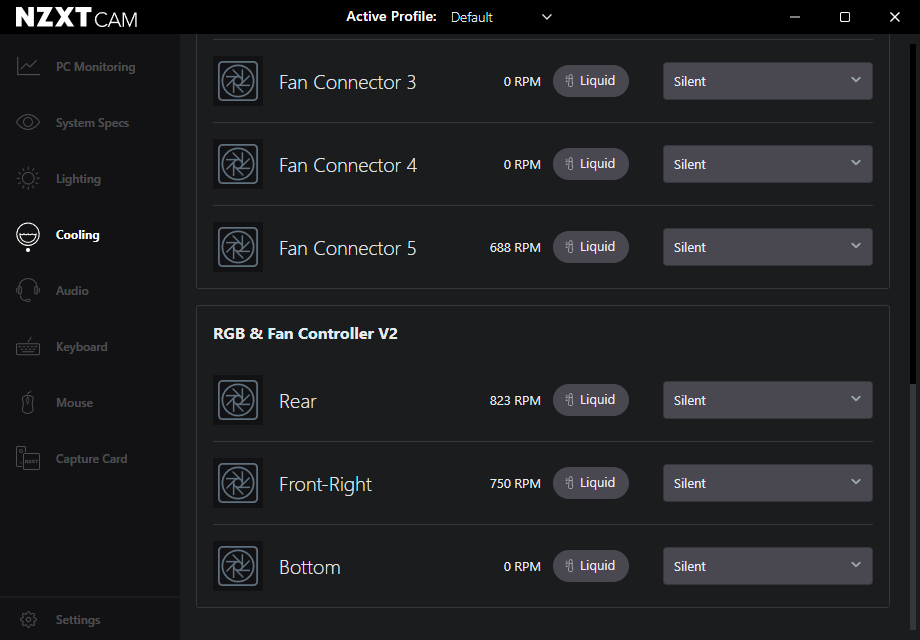

Nella sezione Raffreddamento le ventole saranno controllate su base per canale. Questo significa che se utilizzi gli splitter in dotazione, tutte le ventole collegate allo splitter condivideranno la stessa impostazione di velocità della ventola. Se non c'è una ventola collegata alla testata, la velocità sarà di 0 RPM.

Ho una ventola collegata a una testata, ma indica 0 RPM.

Come indicato nella configurazione, se utilizzi gli splitter in dotazione devi  utilizzare la connessione a 4 pin su uno degli splitter. Se questo collegamento non viene utilizzato, il connettore della ventola riporterà 0 RPM. Se non si utilizza uno sdoppiatore o il 4 pin è riempito correttamente, questo potrebbe indicare un problema con la ventola o con l'header. Prova a collegare un'altra ventola funzionante all'header per isolare il problema.

Hai delle domande che non sono coperte da questa guida o hai bisogno di ulteriore assistenza? Non esitare a contattare il nostro team di assistenza clienti e uno dei nostri simpatici agenti di supporto sarà lì per aiutarti.
