Guida ai collegamenti RGB di NZXT

Molti dei nostri accessori RGB NZXT possono essere collegati in cascata per migliorare la gestione dei cavi della tua struttura (Nota: le ventole RGB della serie F non possono essere collegate in cascata). In questo articolo ti illustreremo i passaggi e le restrizioni per collegare in cascata più tipi di accessori RGB NZXT.

Limitazioni:

• I prodotti Gen 1 non hanno la possibilità di collegare in cascata diversi tipi di dispositivi RGB sullo stesso canale. I dispositivi di seconda generazione dispongono di questa funzionalità utilizzando un controller di seconda generazione.
• Tutti i nostri controller RGB, indipendentemente dalla generazione, hanno un limite di 40 LED per canale.
• Alcuni dispositivi misti possono avere quantità non uniformi di LED integrati, il che può far sì che alcune combinazioni di superino il limite di 40 LED.
• Tutti i LED superiori a 40 saranno riconosciuti nella CAM ma non potranno essere alimentati.

Tieni presente che tutti gli accessori RGB includono un cavo che ti permetterà di collegare il dispositivo a un controller RGB NZXT. Ecco alcuni esempi di questi cavi.

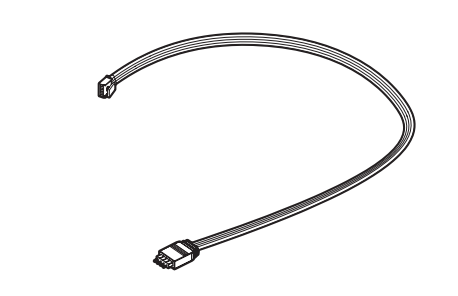

Cavo di collegamento della striscia luminosa

Cavo di collegamento della ventola AER RGB

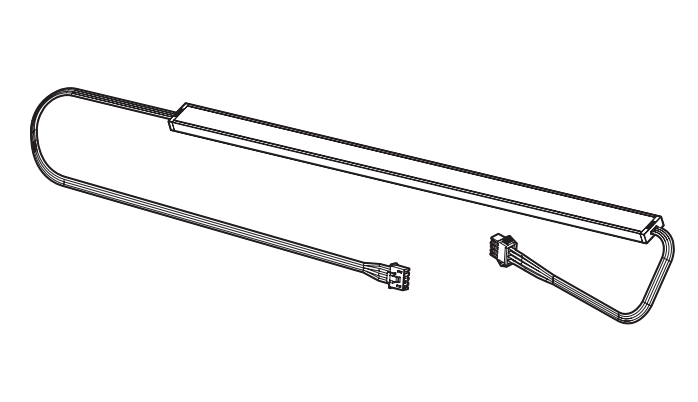

Cavo di connessione RGB Underglow (integrato con la prima striscia LED Underglow)

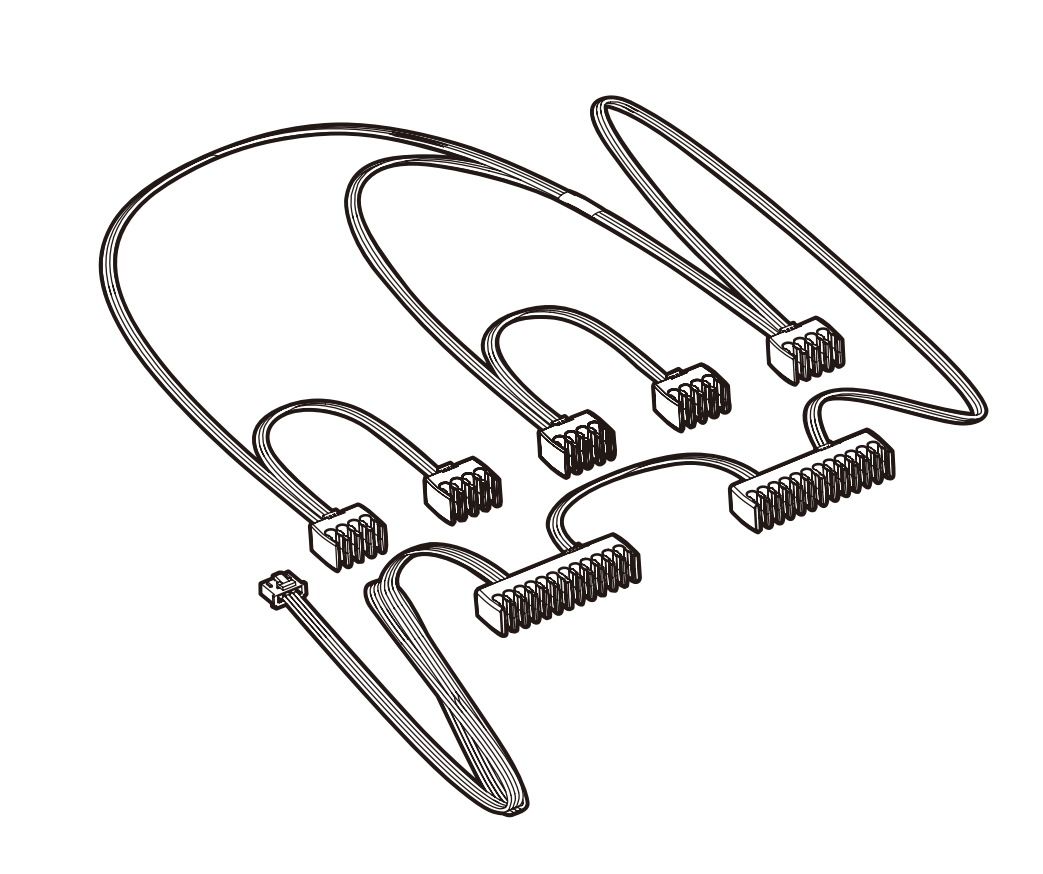

Cavo RGB a pettine Cavo di connessione (integrato con i cavi a pettine)

Collegamento a margherita delle ventole AER RGB con altre ventole AER RGB:

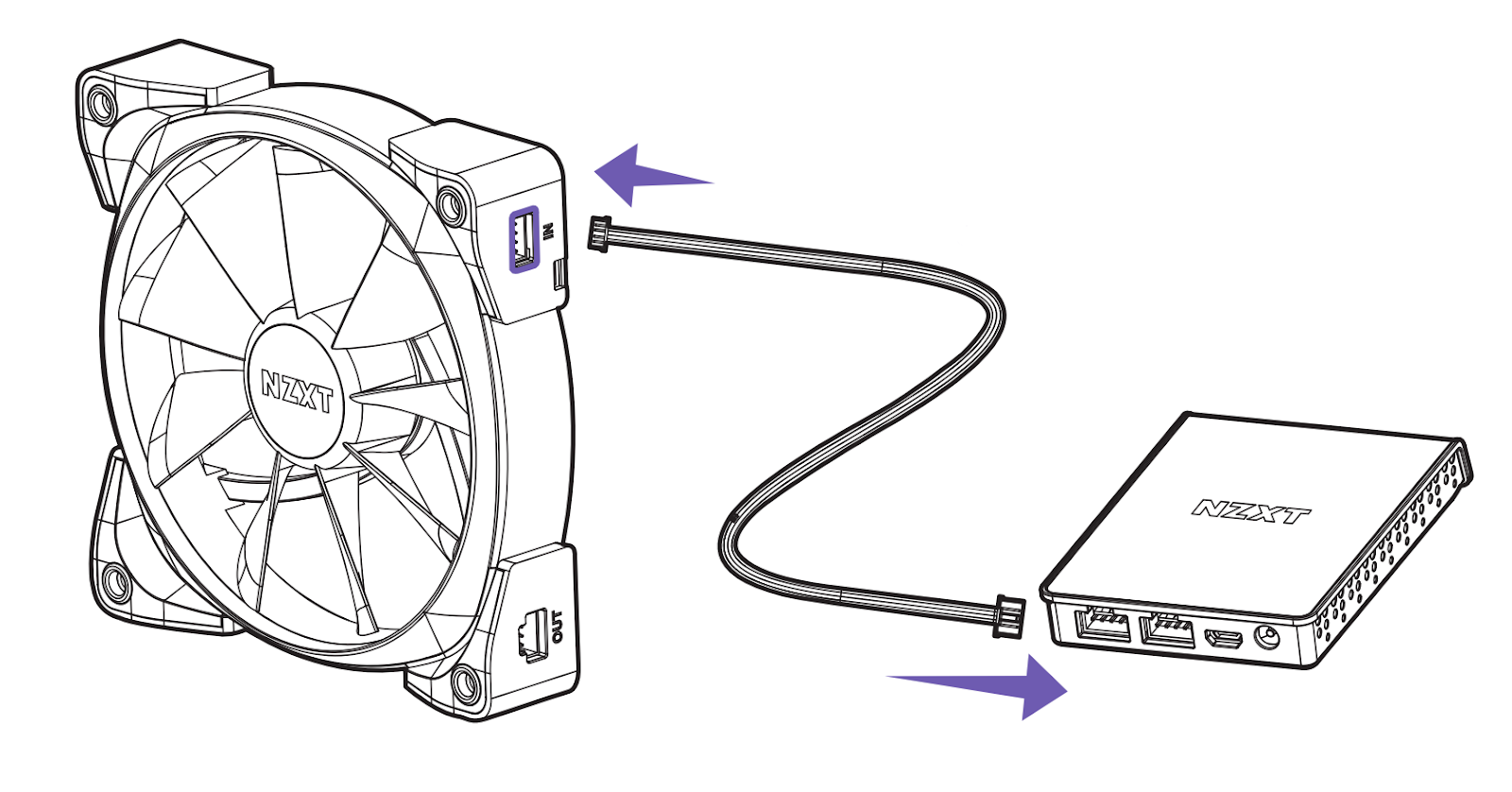

Tieni presente che, come già detto, c'è un cavo di collegamento che va dal controller all'accessorio RGB. L'estremità più grande di questo cavo andrà al controller RGB e l'estremità più piccola andrà alla porta "IN" della ventola.

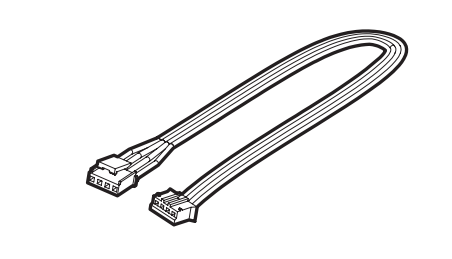

Collegare altre ventole è altrettanto semplice grazie al cavo da ventola a ventola incluso (nella foto sotto).

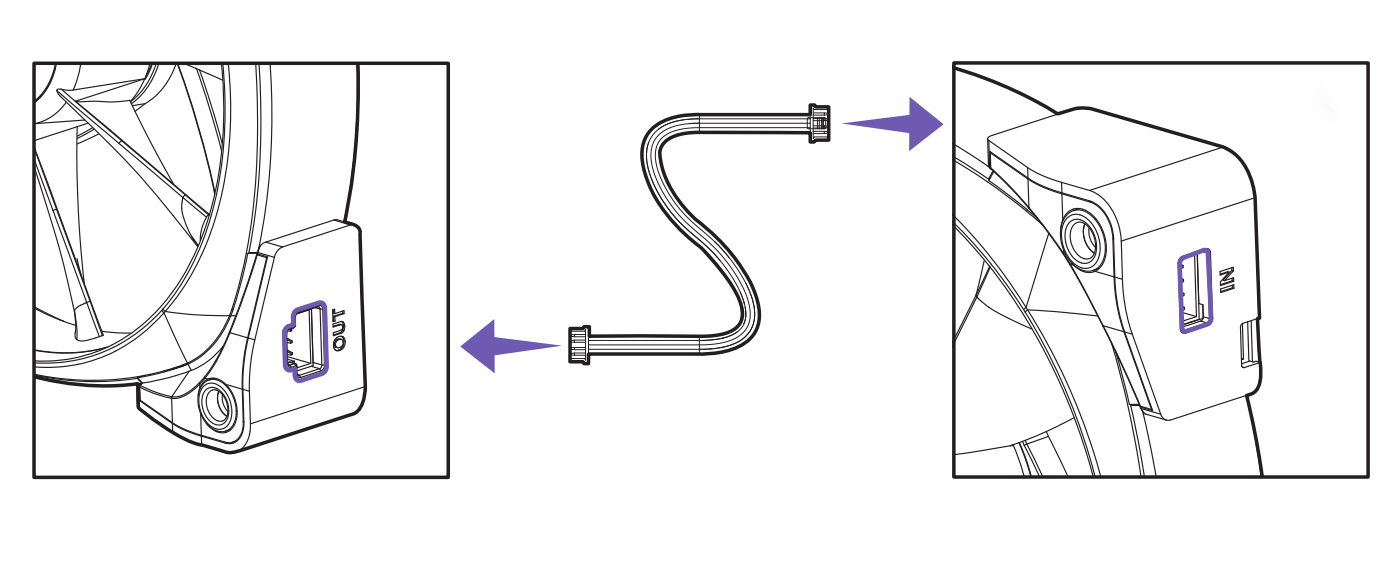

Collegare le ventole con questo cavo è facile: l'estremità più grande del cavo con la clip si collegherà alla porta "OUT" della ventola e l'estremità più piccola si collegherà alla ventola successiva nella sua porta "IN".

Collegamento a margherita delle ventole AER RGB con altri accessori RGB:

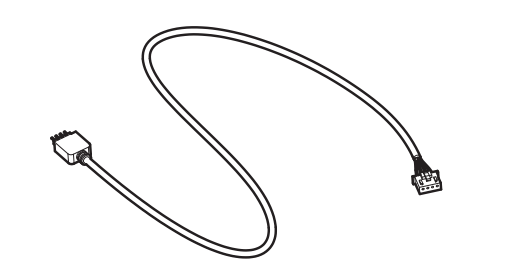

Se vuoi aggiungere i Cable Combs o l'Underglow, tieni presente che questi dispositivi saranno la fine della catena collegata alle ventole. Questi dispositivi non possono essere collegati prima delle ventole AER RGB. Ciò è dovuto al fatto che questi due accessori non dispongono di connettori aggiuntivi per continuare una catena a margherita. Per il nostro accessorio Underglow, questi possono essere collegati direttamente alla porta "OUT" del tuo ventilatore. Per aggiungere le strisce LED e il cavo a pettine, devi utilizzare il cavo adattatore incluso (nella foto sotto).

Collegamento a margherita delle strisce LED con altre ventole RGB:

Se vuoi aggiungere una ventola RGB alla fine di una daisy chain, puoi utilizzare il cavo di collegamento per strisce LED incluso nei nostri starter pack doppi/tripli per aggiungere una ventola alla fine di una daisy chain di strisce LED RGB. (Foto sotto)

Tieni presente che il numero di dispositivi che funzioneranno in una catena a margherita dipende dal numero totale di LED presenti nella catena. Se superi il limite di 40 LED, tutti i LED aggiuntivi non si accenderanno. Ecco il numero di LED per ogni accessorio:

• Ventole AER RGB: 8 LED per ventola
• striscia LED RGB da 300 mm: 10 LED per striscia
• striscia LED RGB da 250 mm: 8 LED per striscia
• striscia LED RGB da 200 mm: 6 LED per striscia
• Pettini per cavi RGB: 18 LED per kit
• RGB Underglow: 30 LED per kit

Se hai domande o hai problemi con la configurazione dei tuoi prodotti NZXT RGB, contatta il nostro servizio clienti per ricevere assistenza.
