Sostituzione del tuo NZXT H1 (2019) AIO

Questa guida coprirà la rimozione dell'AIO dal case H1 (2019).  Prima di continuare, assicurati di seguire la guida sottostante per rimuovere i pannelli dal tuo case:

• Rimozione dei pannelli sul NZXT H1 (2019)

Per questa guida, avrai bisogno dei seguenti strumenti:

• Cacciavite Phillips #1
• Tenaglie laterali/Tagliacavi
• Composto termico (se il tuo ricambio non ha il composto termico pre-applicato).

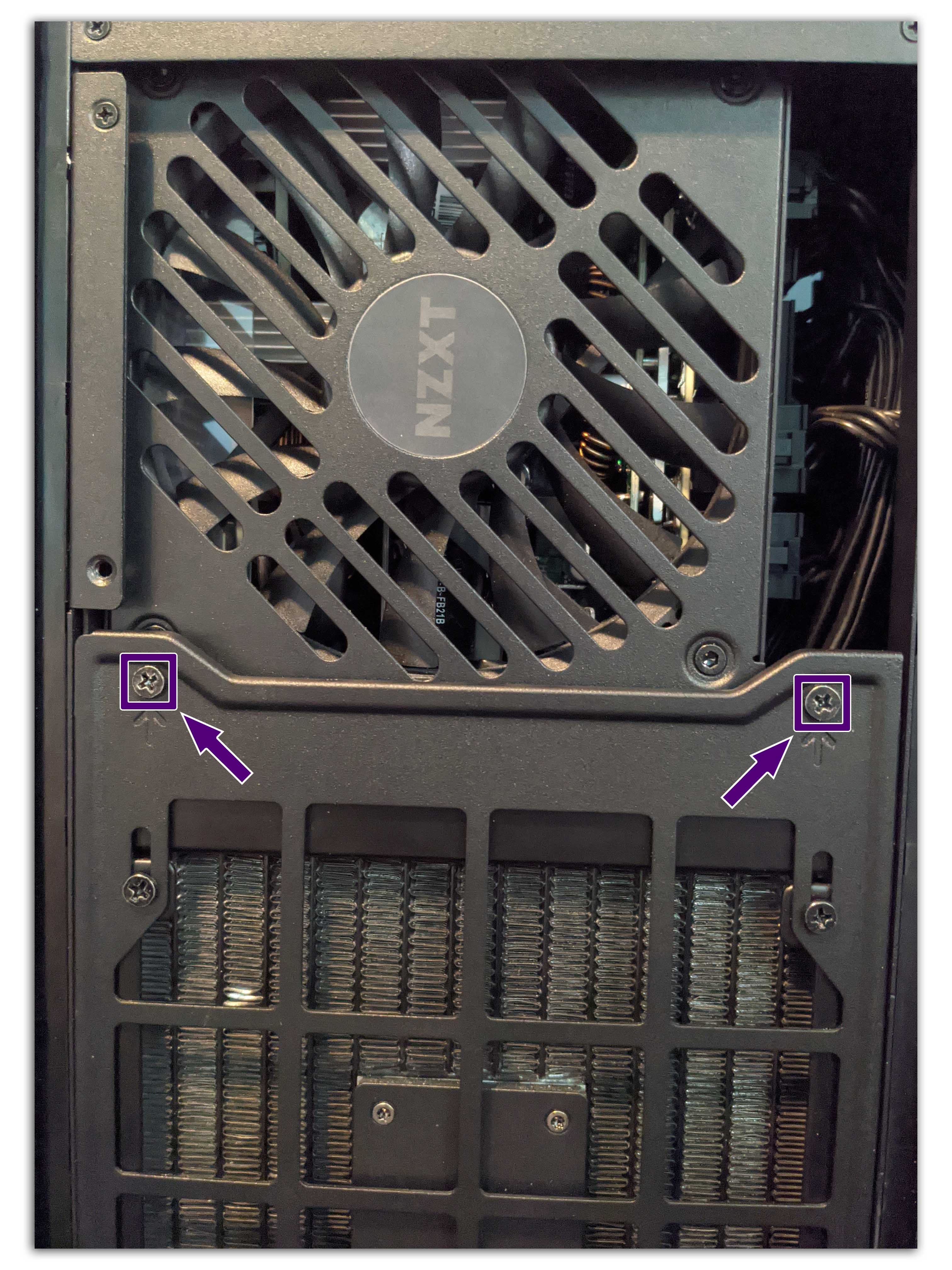

Con i pannelli rimossi, rimuovi le due viti mostrate nell'immagine sottostante per aprire la porta del case e accedere al vassoio della scheda madre.

Con il vassoio della scheda madre aperto, procedi come segue a seconda del tipo di socket della scheda madre con cui è stato assemblato il tuo PC:

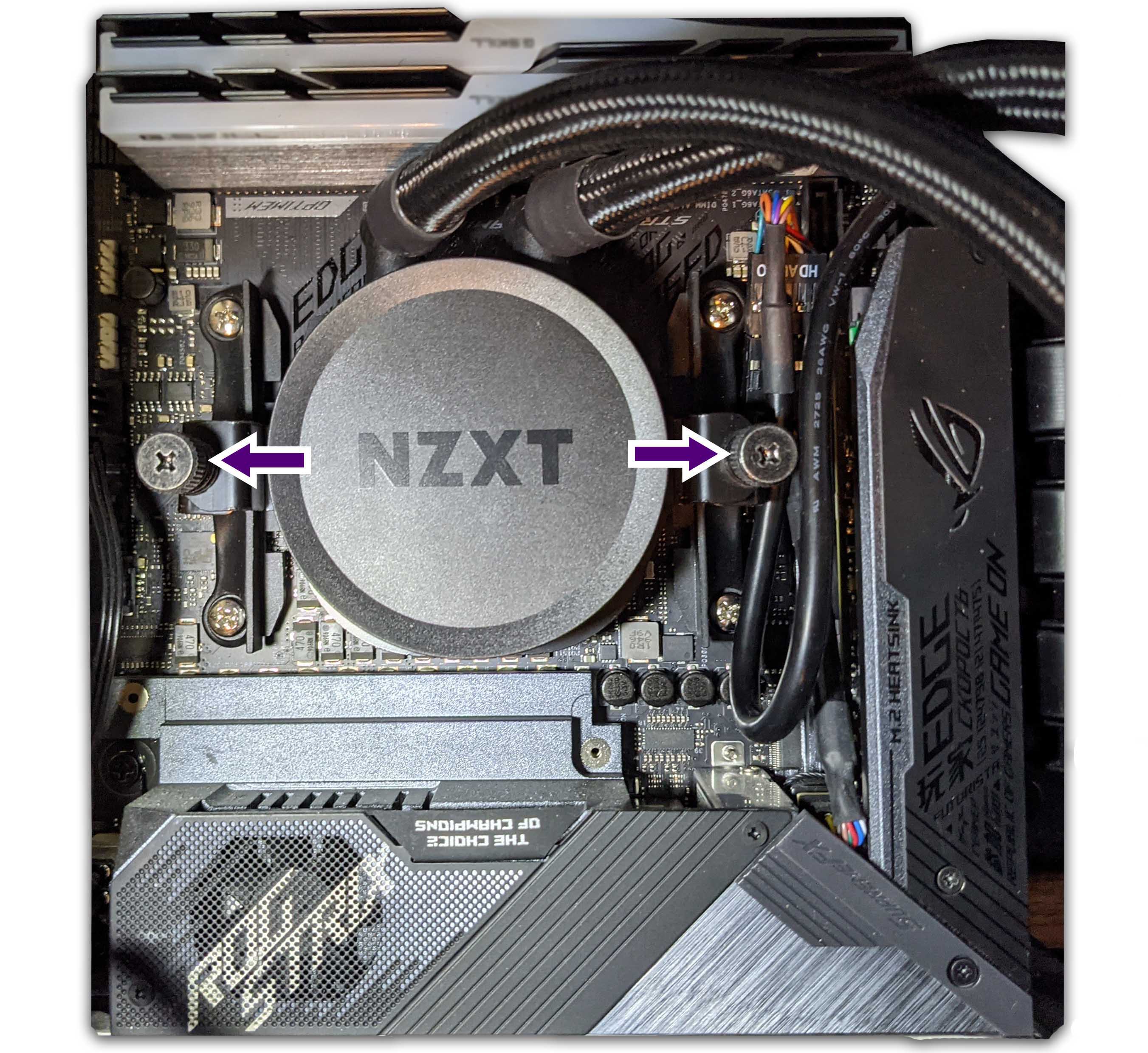

• AMD - Allenta i due dadi a farfalla per sganciarli dalle staffe di montaggio, quindi rimuovi il cappuccio del dissipatore (mostrato sotto).
• Intel - Rimuovi i quattro dadi a farfalla attorno al dissipatore della CPU, quindi rimuovi il cappuccio del dissipatore.

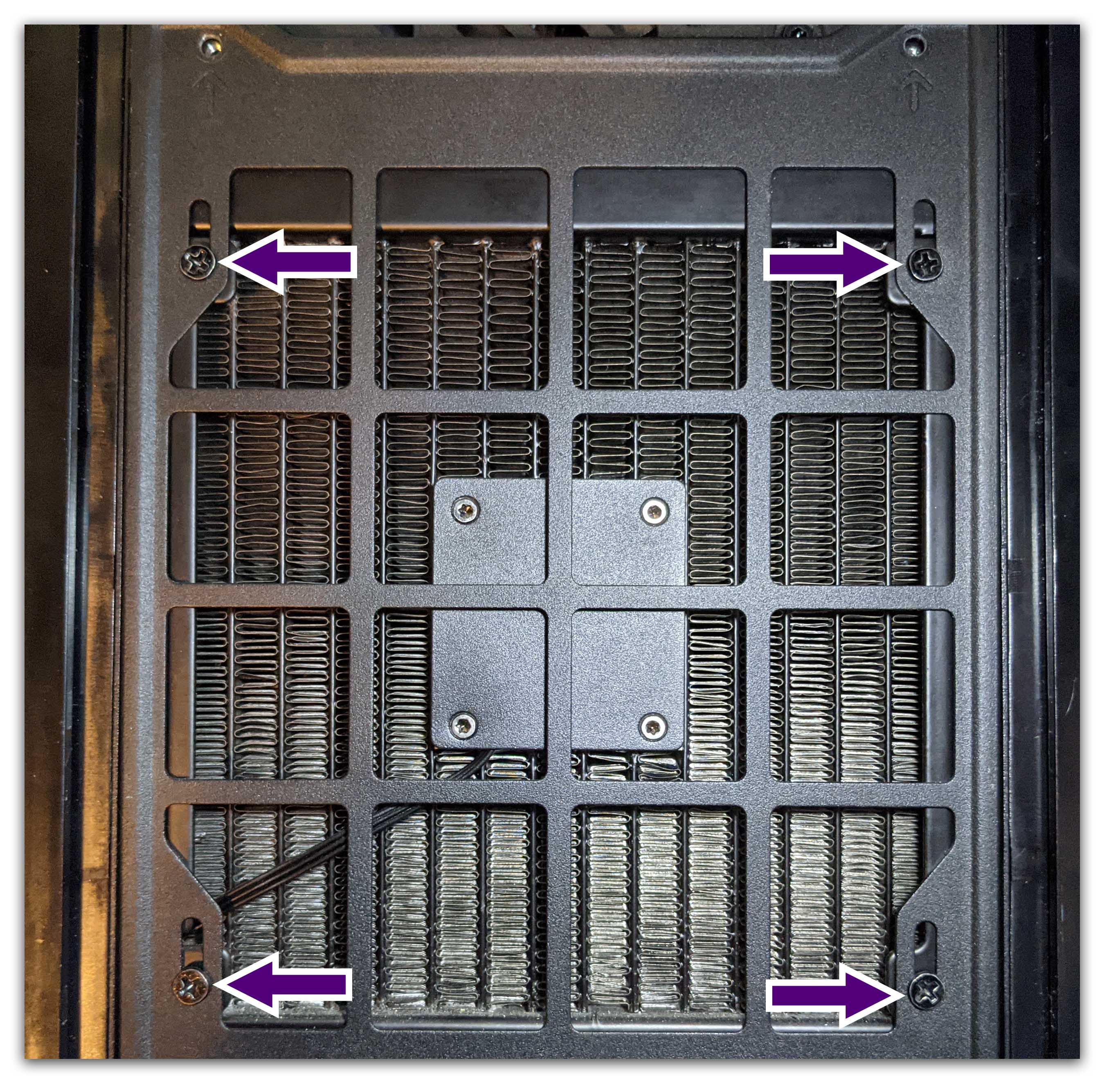

Con il cappuccio del dissipatore rimosso, rimuovi le quattro viti che fissano il radiatore alla porta del case come mostrato di seguito:

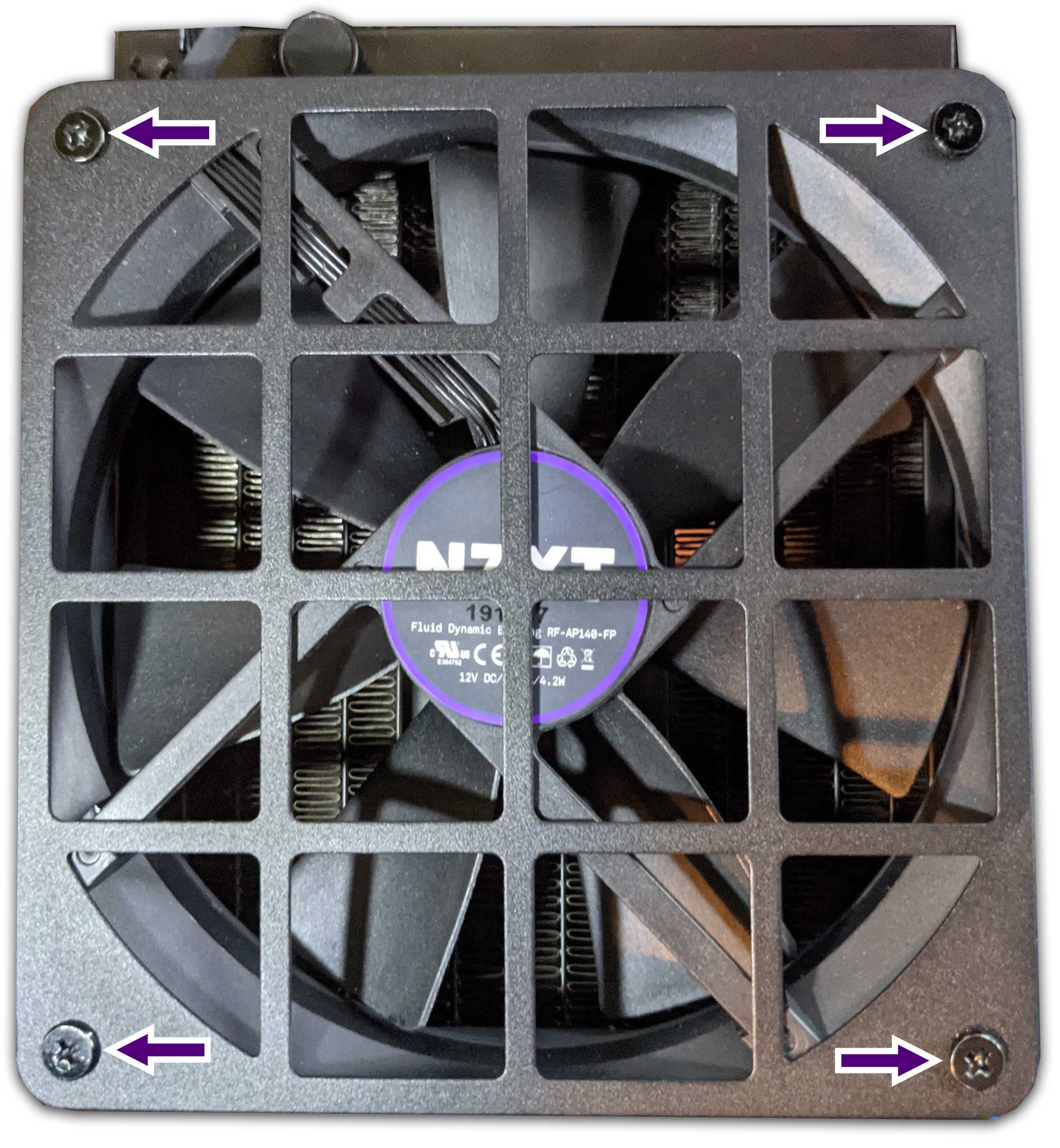

Se stai sostituendo la ventola, rimuovi le quattro viti che fissano la ventola al radiatore come mostrato di seguito:

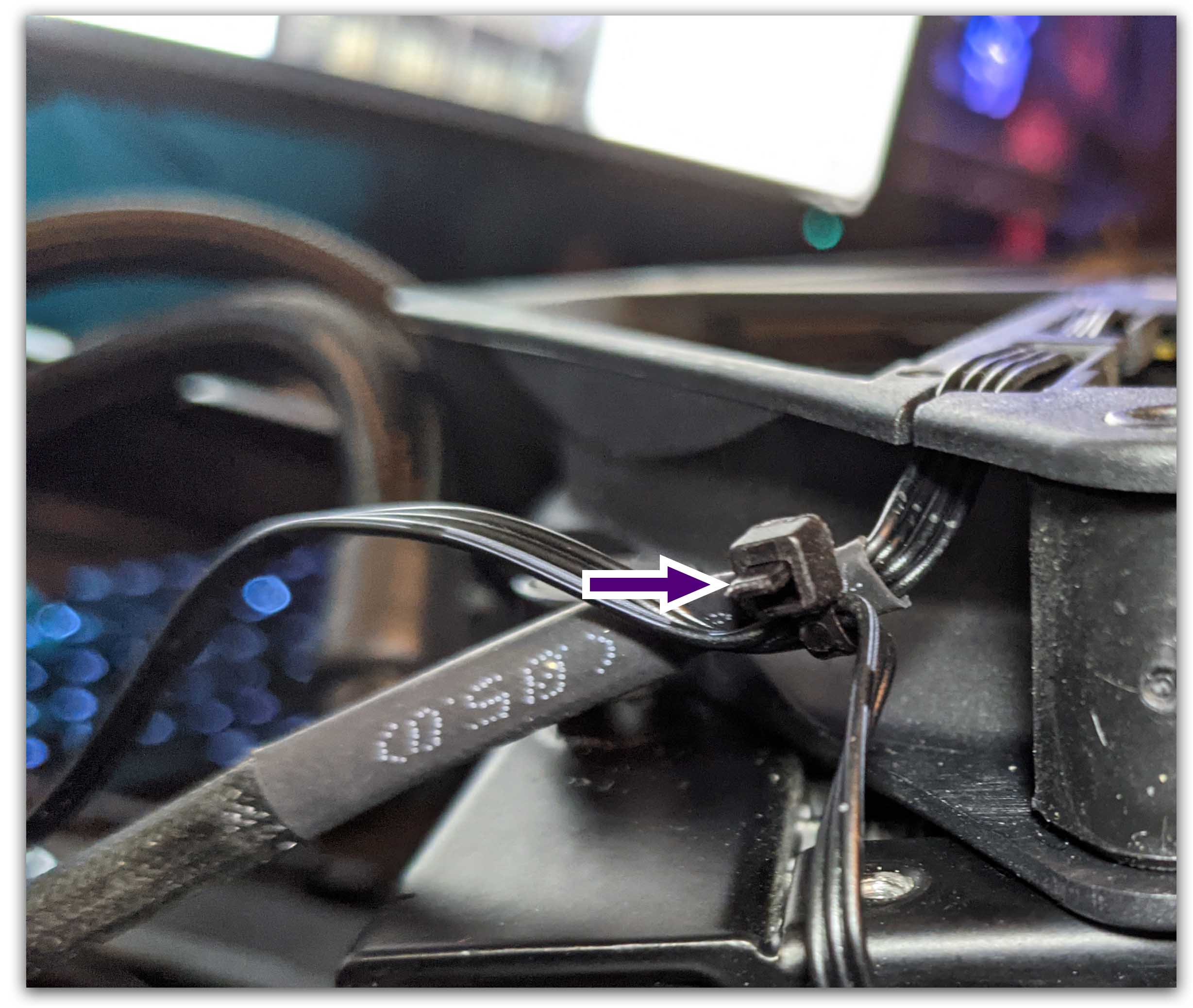

Una volta rimosse le viti, taglia il fascetto che tiene insieme i cavi della pompa e della ventola usando le tue tenaglie da taglio.

Segui i passaggi forniti in ordine inverso per reinstallare il tuo dissipatore.  Se il tuo dissipatore di ricambio non ha il composto termico pre-applicato, usa una quantità delle dimensioni di un pisello centrata sull'Integrated Heat Spreader (IHS) della CPU e installa il dissipatore.  La pressione di montaggio farà sì che il composto termico si distribuisca.
