Connexion de l'alimentation RVB pour le Kraken 120

Cet article traite de la connexion RGB de ton refroidisseur Kraken 120 à un contrôleur RGB NZXT compatible, ou directement à l'en-tête RGB adressable 5V de ta carte mère.

Remarque : le refroidisseur Kraken 120 n'est pas compatible avec les collecteurs RVB 12V. Brancher le Kraken 120 sur un collecteur à 4 broches et 12V peut entraîner des dommages permanents au collecteur RGB ou au refroidisseur Kraken 120, qui ne sont pas couverts par la garantie du Kraken.

Comment connecter le Kraken 120 à un contrôleur NZXT RGB ?

Si tu souhaites connecter le Kraken 120 et contrôler son RGB via le logiciel NZXT CAM, tu devras connecter le Kraken lui-même à un contrôleur RGB compatible. Pour une détection correcte, le contrôleur doit être compatible avec les appareils NZXT RGB de version 2 ou plus récente, tels que les contrôleurs énumérés ci-dessous :

• NZXT Smart Device V2 inclus avec certains boîtiers de la série 10 tels que le H510i, le H510 Elite ou le H710i
• NZXT RGB et contrôleur de ventilateur
• Les contrôleurs RGB de NZXT sont inclus dans certains multi-packs de ventilateurs ou boîtiers comme le F120 RGB Twin et Triple pack, ou les H5 et H7 Elite
• Un connecteur RGB de NZXT, tel qu'on le trouve sur les cartes mères des séries NZXT N5 et N7

Pour notre exemple, nous utiliserons le contrôleur RVB inclus avec les ventilateurs de la série F120 RVB et les refroidisseurs de la série Kraken RVB.

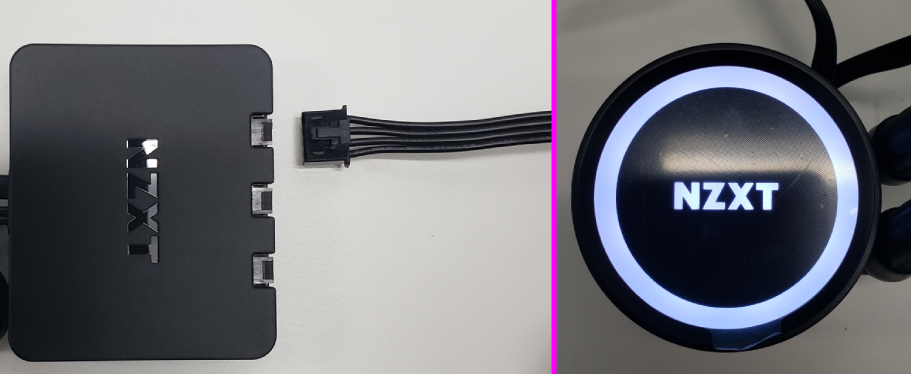

Depuis le capuchon du refroidisseur Kraken 120, prends le connecteur femelle NZXT RGB intégré et connecte-le à une tête ouverte sur le contrôleur RGB. Ce câble est facilement identifiable grâce au petit clip en plastique et aux broches non exposées.

Une fois connecté, démarre ton ordinateur et le Kraken 120 devrait s'allumer. Si c'est la première fois que le Kraken 120 est connecté, l'anneau LED et le logo peuvent s'allumer dans la couleur blanche par défaut.

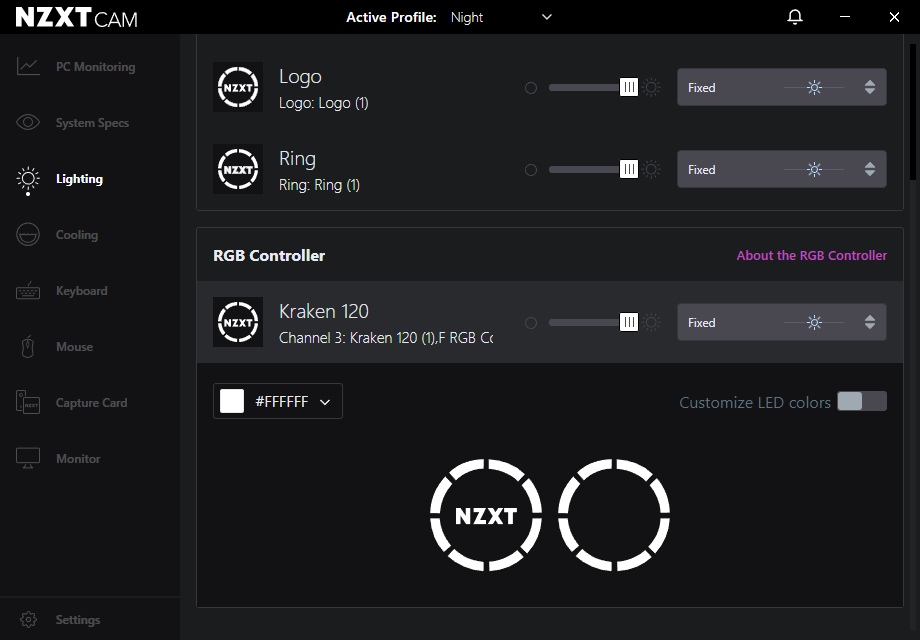

Le Kraken 120 s'affichera connecté au contrôleur RVB. Pour cet exemple, un ventilateur F120 RGB supplémentaire est également fixé.

Comment connecter le Kraken 120 à un header RGB adressable 5V ?

Si tu cherches à connecter le Kraken 120 sans avoir besoin d'installer le logiciel NZXT CAM, c'est la méthode idéale pour toi. Attention cependant, si tu connectes un Kraken 120 à un header 5V Addressable RGB (ARGB), il ne sera pas visible dans le logiciel NZXT CAM.

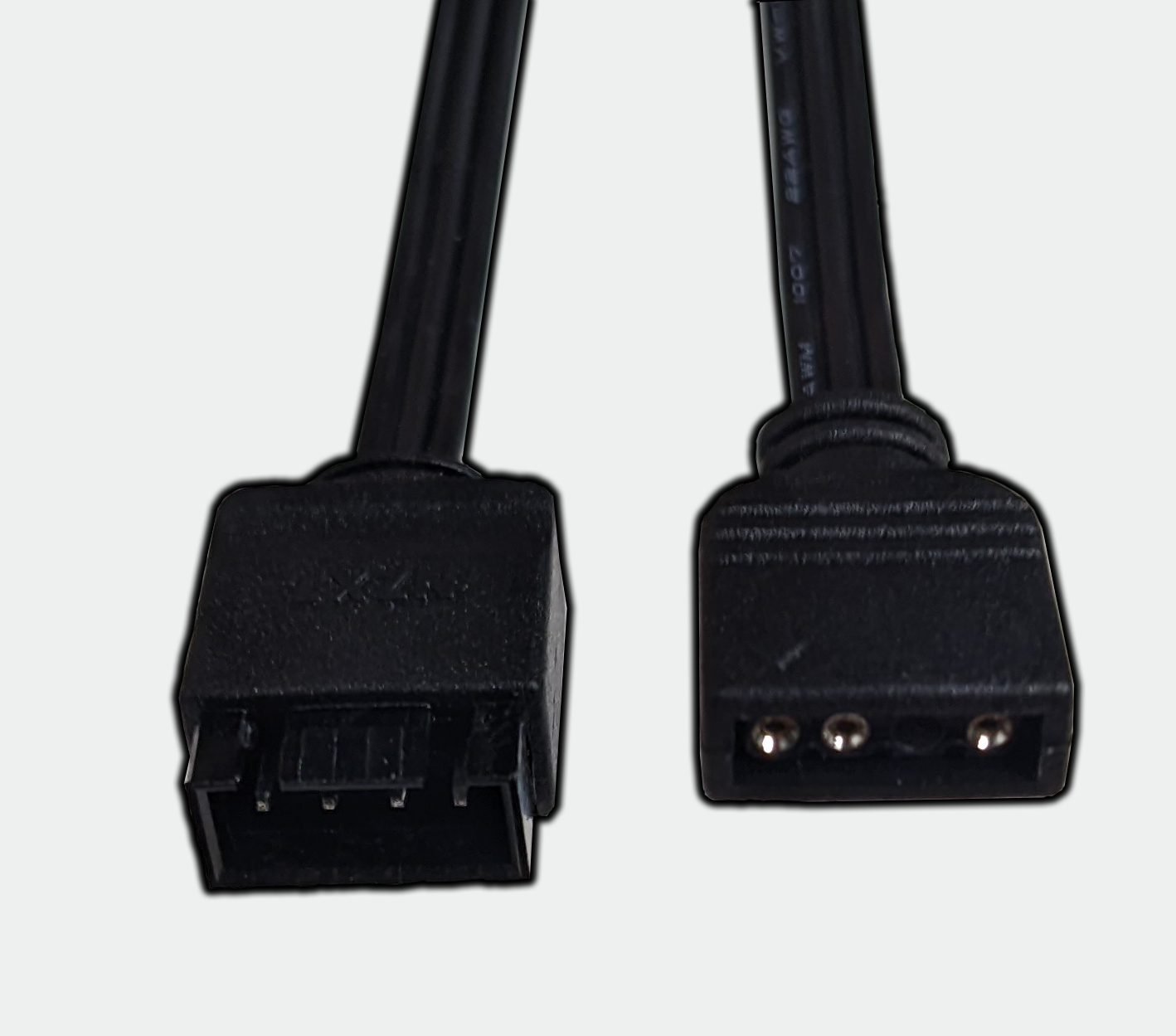

Pour commencer, repère le câble adaptateur NZXT RGB vers RGB adressable 5V inclus dans la boîte de ton refroidisseur Kraken 120. Il y aura une extrémité mâle NZXT avec des broches visibles, et une extrémité femelle 5V ARGB avec 3 prises, comme indiqué ci-dessous :

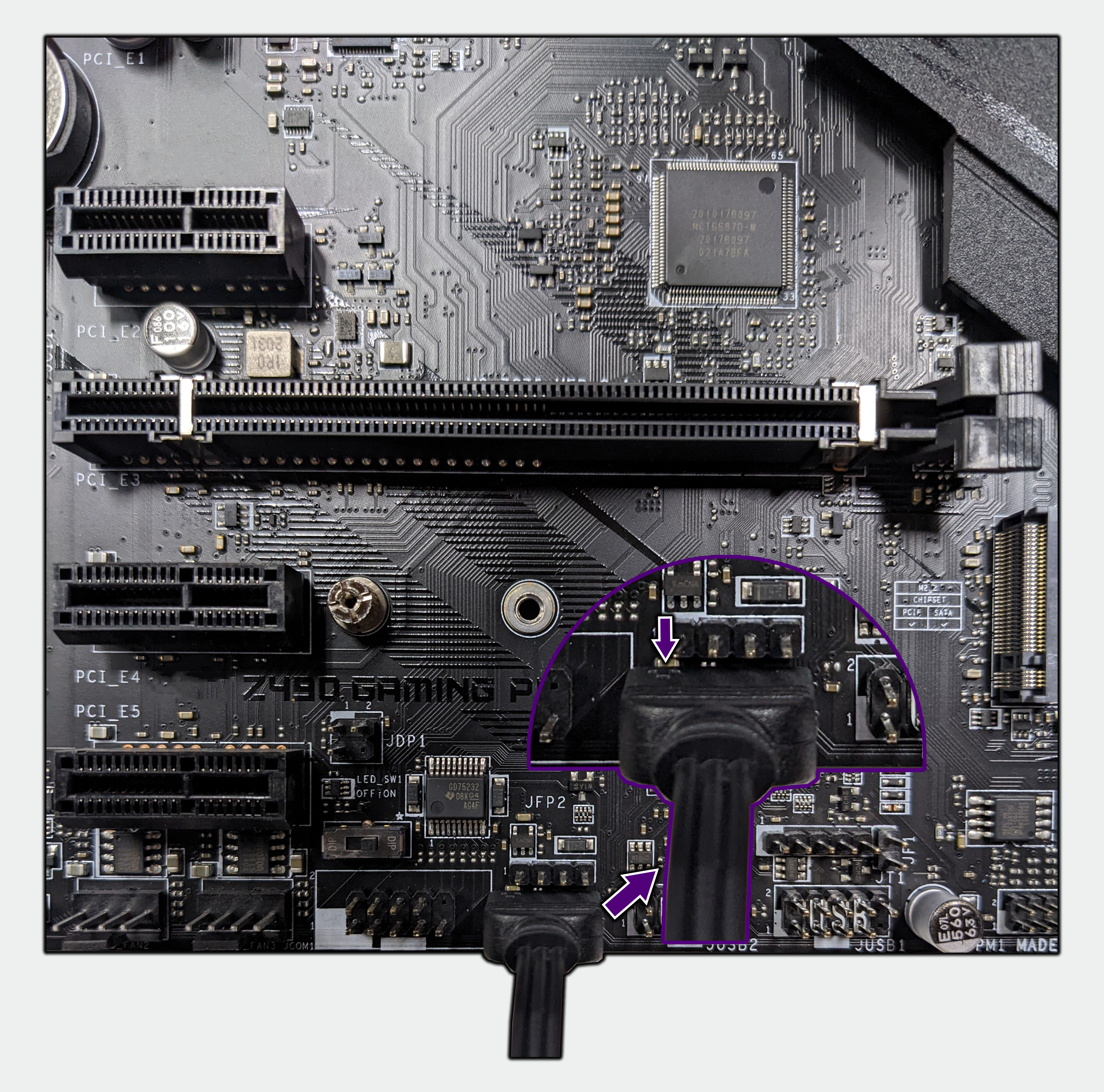

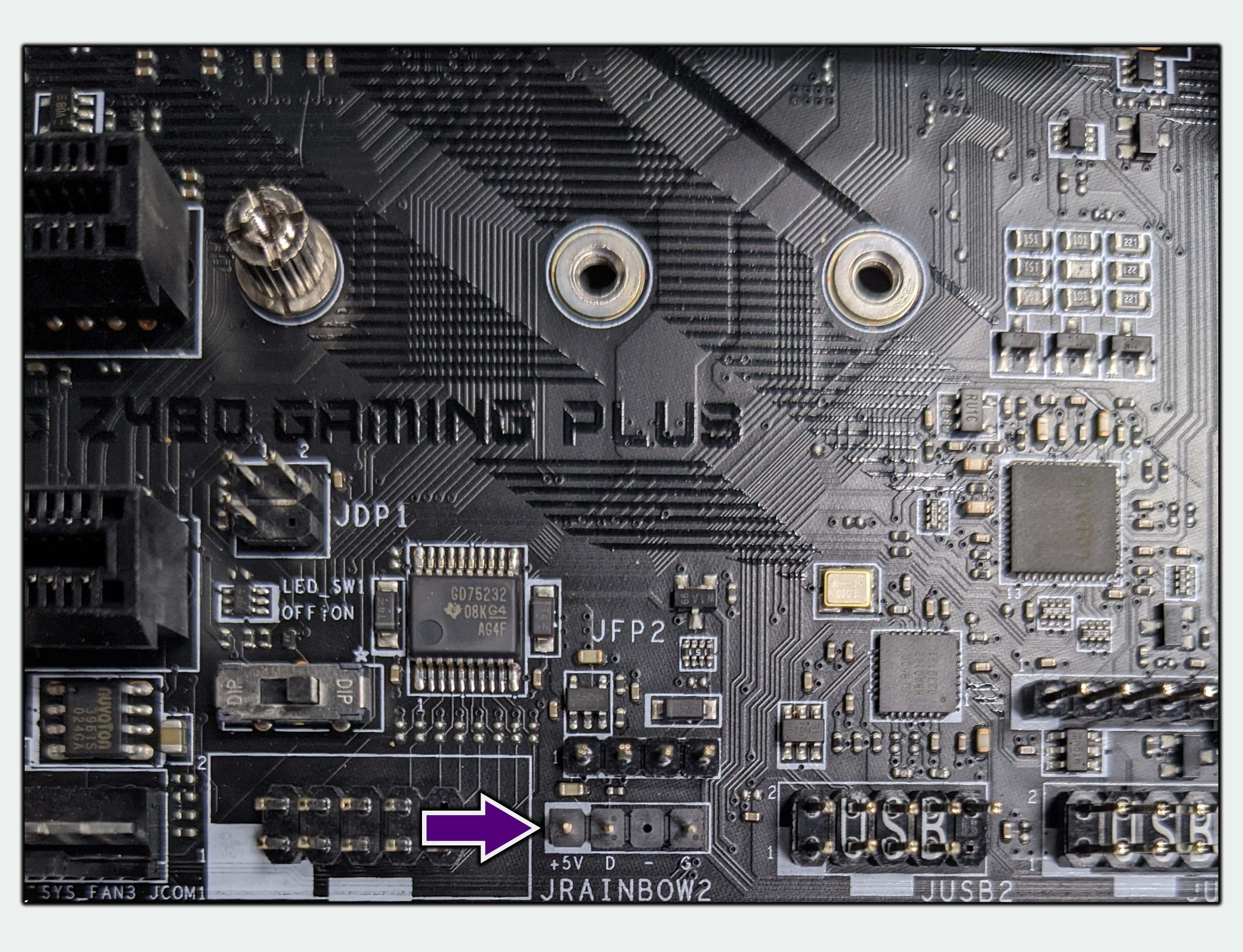

Connecte l'extrémité mâle NZXT du câble adaptateur à l'extrémité femelle du Kraken 120, puis connecte l'extrémité femelle ARGB à 3 broches 5V à une tête ARGB 5V sur ta carte mère. Pour notre exemple, nous utiliserons l'en-tête JRAINBOW2 situé dans le coin inférieur gauche de la carte mère MSI Z490 Gaming Plus.

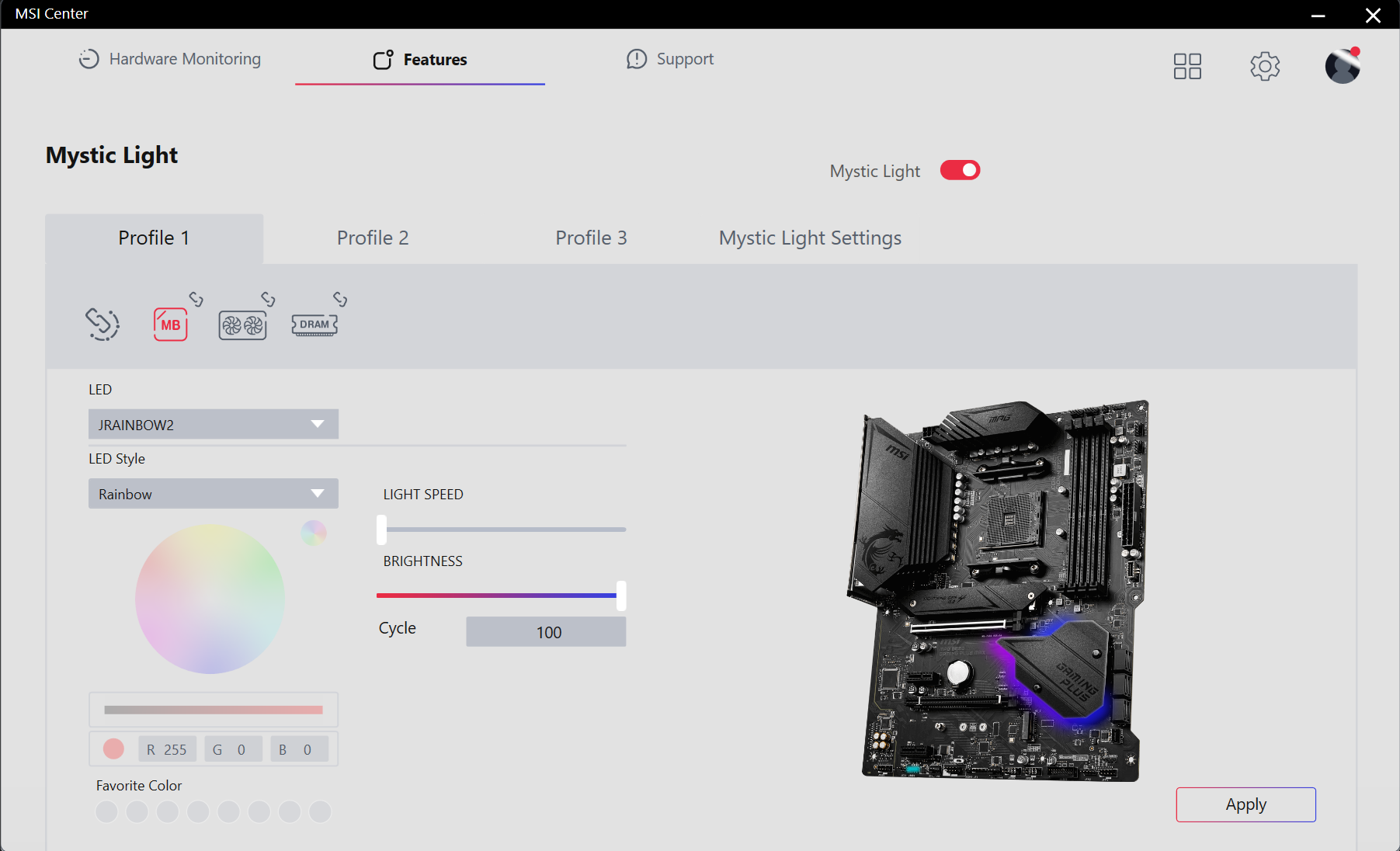

Une fois connecté, démarre ton PC et charge le logiciel RGB de ton choix pour ta carte mère et sélectionne l'en-tête approprié pour contrôler les paramètres RGB de ton appareil. Pour notre exemple avec la carte mère MSI Z490 Gaming Plus, nous utiliserons le logiciel MSI Center et nous sélectionnerons JRAINBOW2.

À partir de là, choisis ta couleur ou ton effet et clique sur Appliquer et tu devrais être prêt à partir. Pour certains logiciels RVB, tu devras peut-être régler manuellement le nombre de LED présentes dans le refroidisseur Kraken 120. Pour ce refroidisseur particulier, sans ventilateur supplémentaire, ce sera un total de 9 LEDs.

Puis-je connecter en guirlande d'autres appareils NZXT RGB à partir du Kraken 120 ?

Si tu as le refroidisseur Kraken 120 et que tu veux y attacher un ventilateur RGB supplémentaire pour l'assortir au reste de ton système, ou si tu as un nombre limité de têtes RGB dans ton système et que tu as besoin de relier le Kraken 120 à un autre appareil, tu peux facilement le faire en utilisant le câble de sortie RGB (mâle) inclus du Kraken 120.

Si tu as le refroidisseur Kraken 120 et que tu veux attacher un ventilateur NZXT RGB supplémentaire, ou si tu as un nombre limité de têtes disponibles dans ton système pour un autre dispositif NZXT RGB, alors la solution peut être de faire une connexion en guirlande à partir du Kraken 120 en utilisant le connecteur NZXT RGB Out inclus.

Remarque : il est seulement recommandé d'enchaîner des dispositifs NZXT RGB supplémentaires à partir du Kraken 120. Merci de ne pas connecter des appareils RGB autres que NZXT au connecteur de sortie RGB de NZXT.

Si tu connectes le Kraken 120 dans une chaîne avec des appareils RGB non NZXT via l'adaptateur ARGB 5V inclus, il est recommandé que le Kraken 120 soit le dernier appareil de la chaîne.

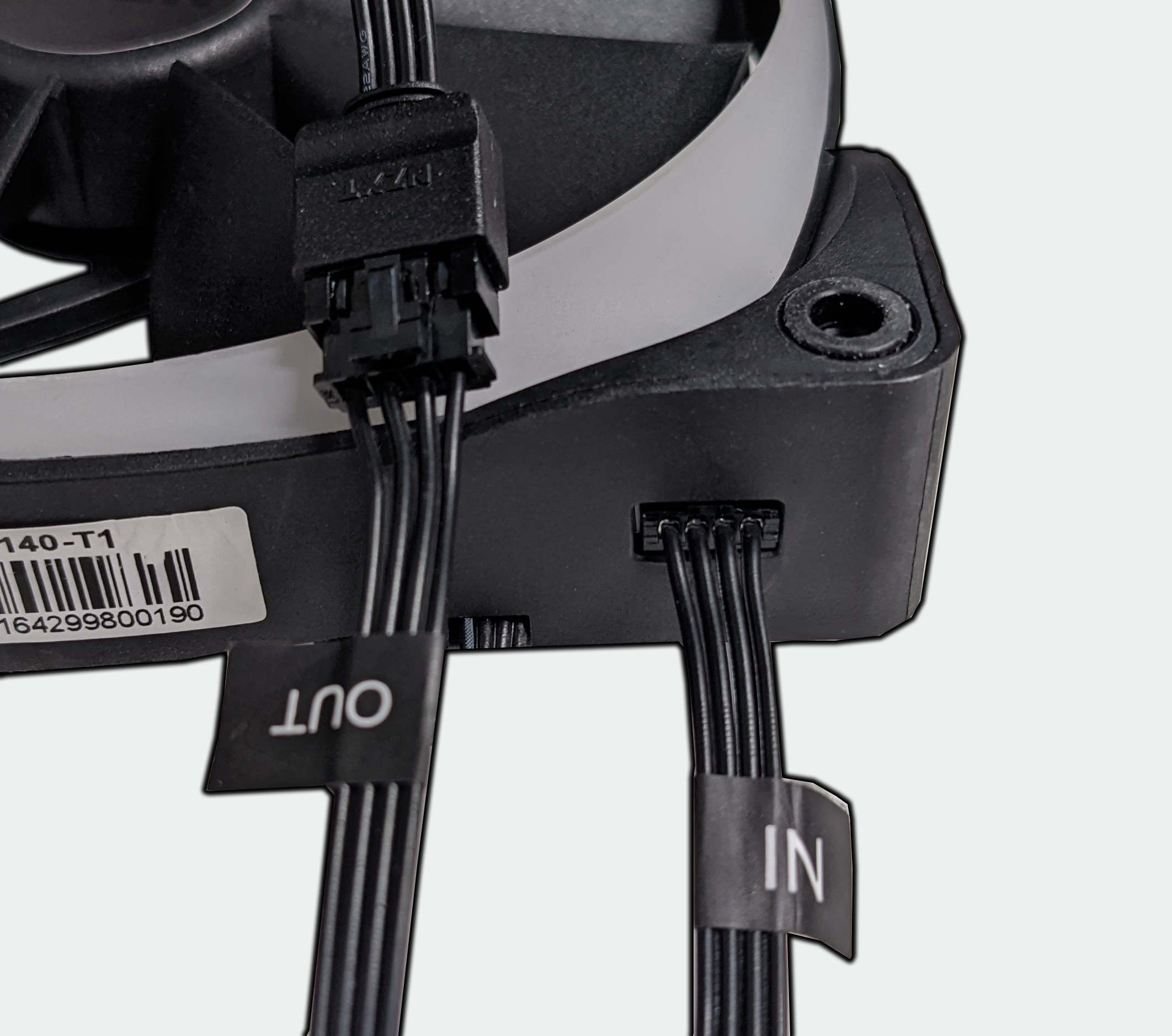

Pour notre exemple, nous allons connecter un ventilateur NZXT Aer RGB 2 au refroidisseur Kraken 120. Pour cela, connecte le côté IN du câble fourni avec le ventilateur Aer RGB 2 au ventilateur, et le côté OUT du câble ventilateur-contrôleur au câble de sortie RVB mâle.

Tu devrais maintenant pouvoir contrôler le ventilateur attaché au Kraken 120 comme s'il s'agissait d'une extension du RVB de l'appareil. Si tu utilises le NZXT CAM pour contrôler le Kraken, le ventilateur devrait être immédiatement reconnu et contrôlable par le Kraken 120 lui-même.

Si tu utilises le logiciel de contrôle RVB de ta carte mère (5V ARGB), tu devras peut-être augmenter le nombre de LED en fonction de la page produit du ventilateur. Le nombre le plus courant de DEL par ventilateur sera le suivant :

• NZXT Aer RGB 2 = 8 LEDs
• NZXT F120 RGB = 18 LEDs
• NZXT F120 RGB Duo = 20 LEDs
• NZXT F120 RGB Core = 8 LEDs

Pour plus d'informations sur le contrôle du RVB sur ton refroidisseur Kraken 120, consulte notre guide dédié en lien ci-dessous :

Support NZXT - Comment puis-je contrôler l’éclairage RGB sur mon Kraken 120 ?
