J’ai reçu un refroidisseur Kraken 120 au lieu d’un Kraken M22.

Vous avez d’autres questions ? Envoyer une demande

Si tu as envoyé un Kraken M22 en vue d’un remplacement et reçu un Kraken 120, ne t’inquiète pas ! C’est tout à fait délibéré. Le Kraken M22 étant un produit obsolète, nous te fournissons un Kraken 120 à la place afin que tu puisses faire fonctionner à nouveau ton PC !

Installation de la plaque arrière

Remarque : si tu as un processeur AMD, tu peux ignorer cette étape !

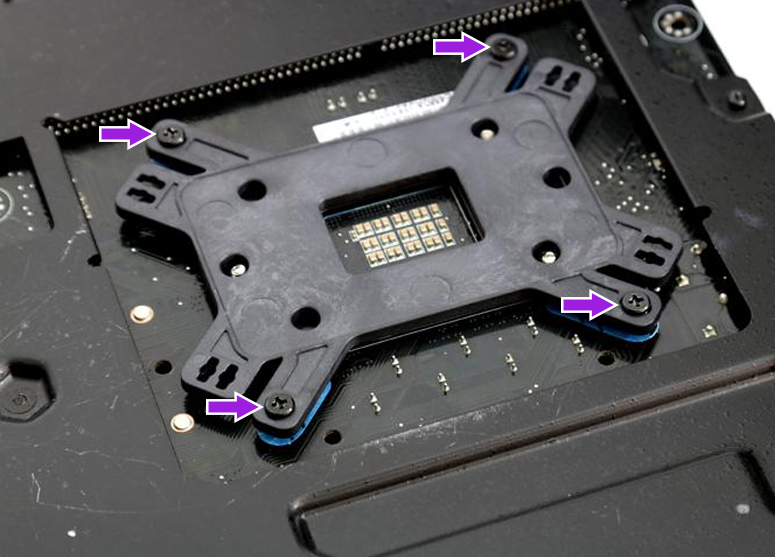

Pour installer la plaque arrière, assure-toi d’avoir retiré ton ancienne plaque. Si tu as du mal à faire sortir la plaque arrière de la carte mère, tu peux desserrer les vis à l’arrière de la plaque.

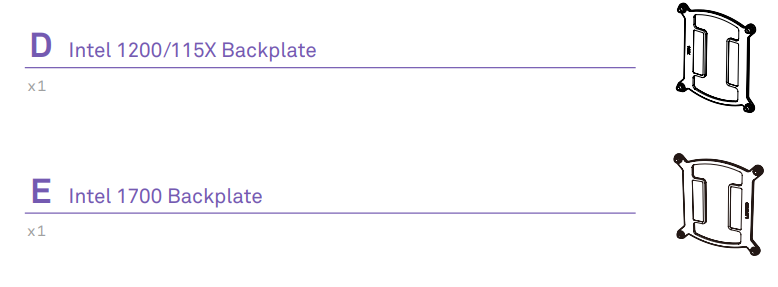

Tu dois d’abord obtenir la plaque arrière qui convient pour ta prise Intel : dans le manuel du produit, elle est indiquée comme une plaque arrière Intel 1200/115X ou une plaque arrière Intel 1700. Détermine ensuite le type de prise utilisée par ta carte mère ; elle est généralement indiquée dans le manuel de la carte mère inclus avec ton build (en cas de doute, contacte notre équipe de service à la clientèle).

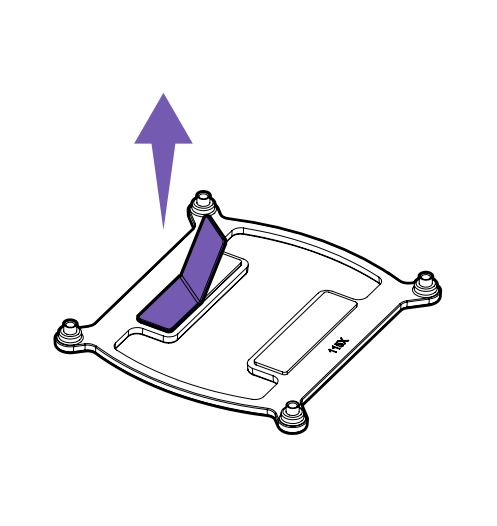

L’installation de la nouvelle plaque arrière est simple à partir de là ! Avant l’installation, tu devras retirer le film qui recouvre les tampons thermiques de la plaque arrière, comme indiqué ci-dessous.

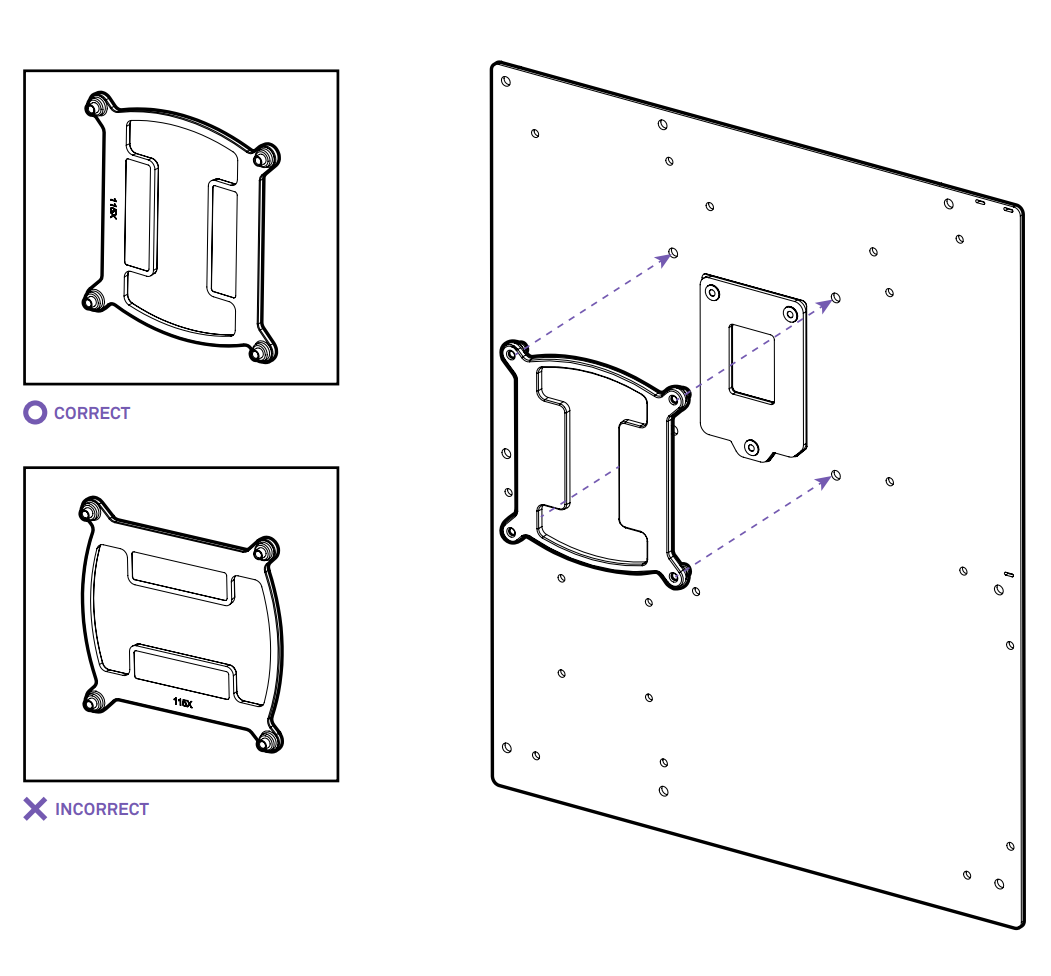

Tu devras ensuite aligner les picots de la plaque arrière avec les trous de la carte mère, les tampons étant orientés vers la carte et la plaque arrière à la verticale, comme indiqué ci-dessous.

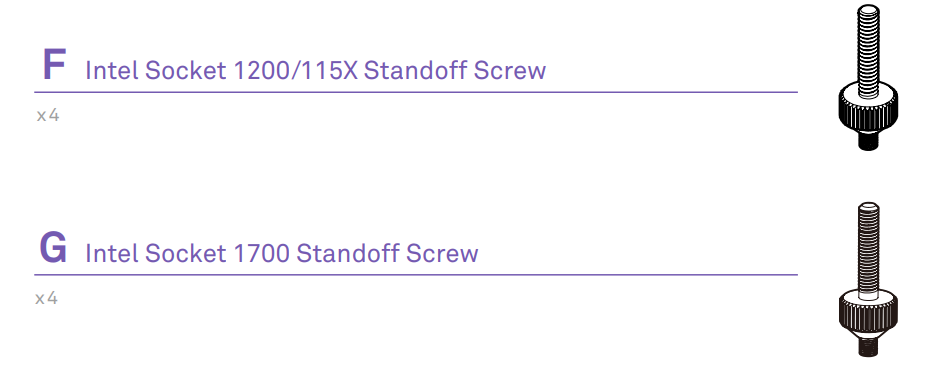

Puis tu devras trouver les vis adaptées à ton type de prise afin de monter la plaque arrière sur la carte mère, comme indiqué ci-dessous.

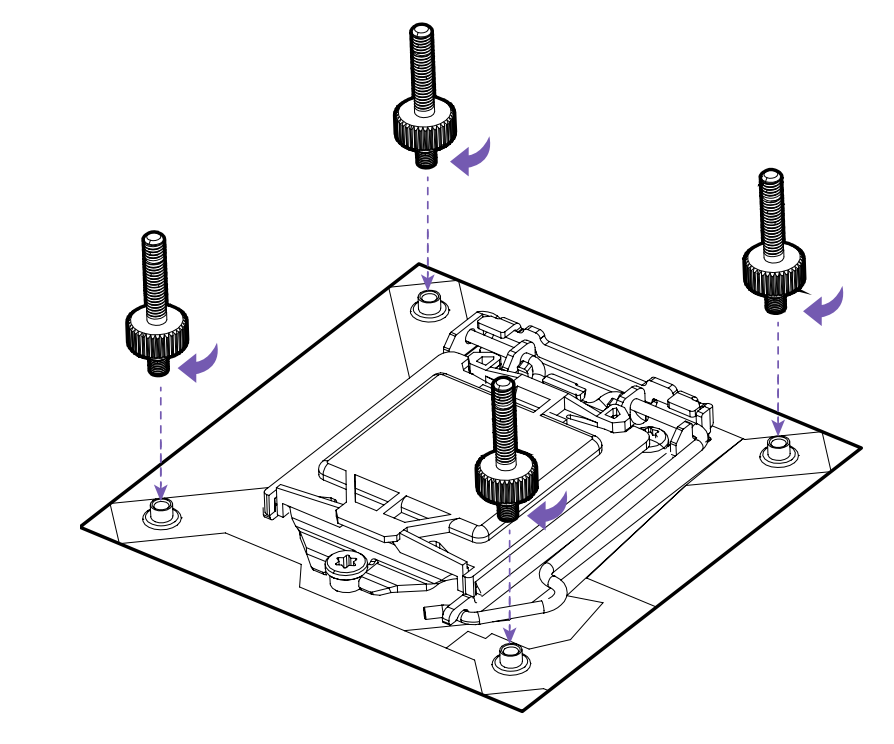

Maintenant que tu as la bonne pièce, tu dois visser l’entretoise dans la plaque arrière, comme indiqué ci-dessous. Nous te recommandons de maintenir la plaque arrière d’une main pour l’empêcher de sortir.




Montage du ventilateur et du radiateur du Kraken 120

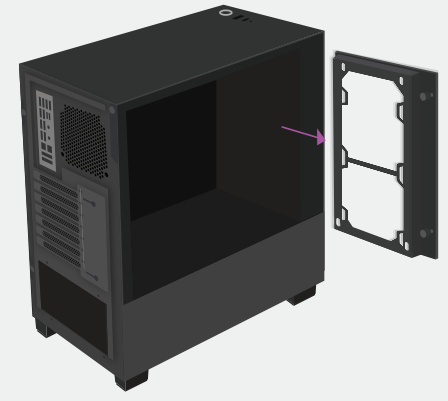

Avant d’installer la pompe, tu devras d’abord installer le ventilateur et le radiateur ; commence par dévisser le support du ventilateur de ton boîtier s’il est toujours installé. Il est maintenu en place par deux vis situées sur le côté droit du support.

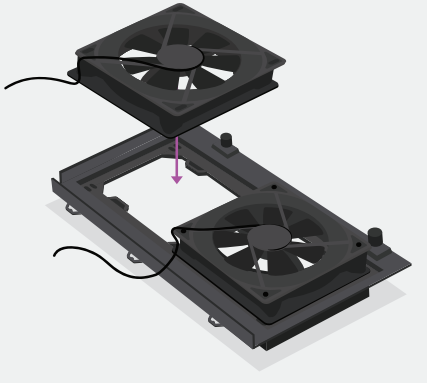

Tu devrais avoir un ventilateur supplémentaire sur la partie inférieure du support ; place donc le ventilateur inclus avec ton Kraken 120 dans l’espace situé au-dessus. Veille à ce que la protection en forme de X indique et corresponde bien à l’emplacement et l’orientation du fil du premier ventilateur.

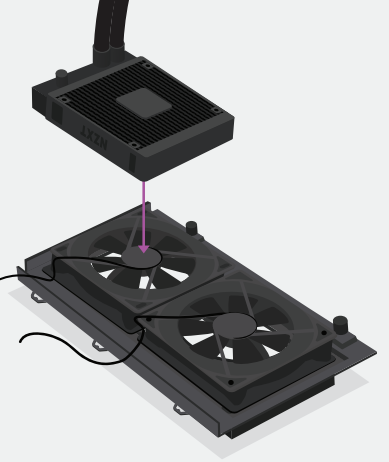

Place ensuite le bloc du radiateur AIO au-dessus du second ventilateur, avec les deux tubes de pompe orientés vers le haut et vers l’extérieur.

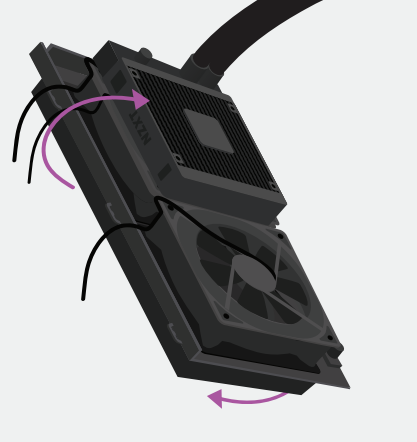

mceclip9.pngMaintenant, tout en tenant fermement le support, le ventilateur et le radiateur, retourne le support tout en maintenant la position de toutes les pièces.

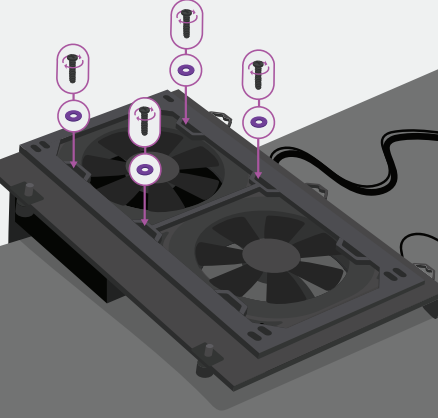

Tu devras ensuite installer le ventilateur et le radiateur sur le support à l’aide des vis pour ventilateur 6-32 de 30 mm (longues) et des rondelles métalliques fournies avec l’AIO.

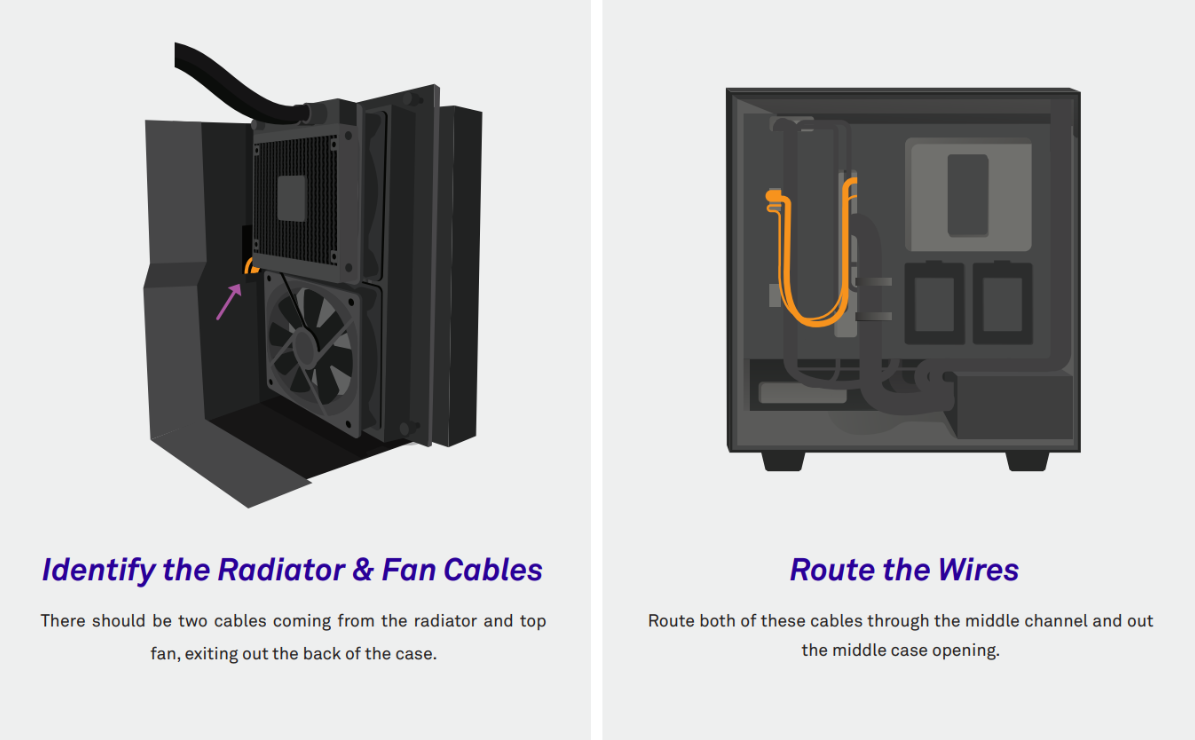

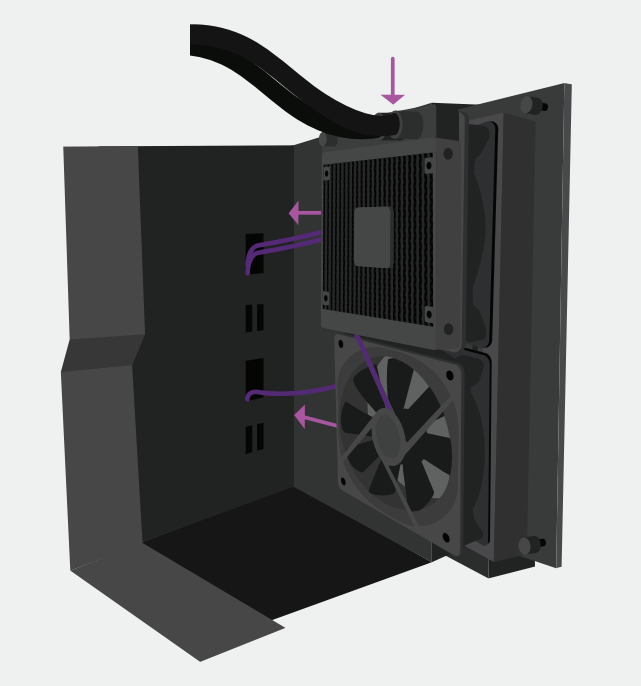

Puis remets le support du ventilateur dans le boîtier en le faisant glisser. Fais également passer les câbles des ventilateurs et des radiateurs comme indiqué ci-dessous.

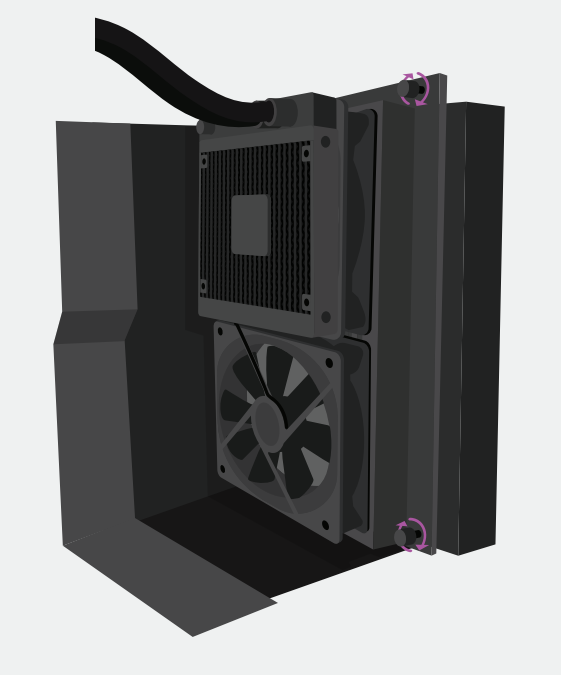

Pour finir, fixeras à nouveau le support du ventilateur sur la face intérieure avant du PC à l’aide des deux vis de serrage.

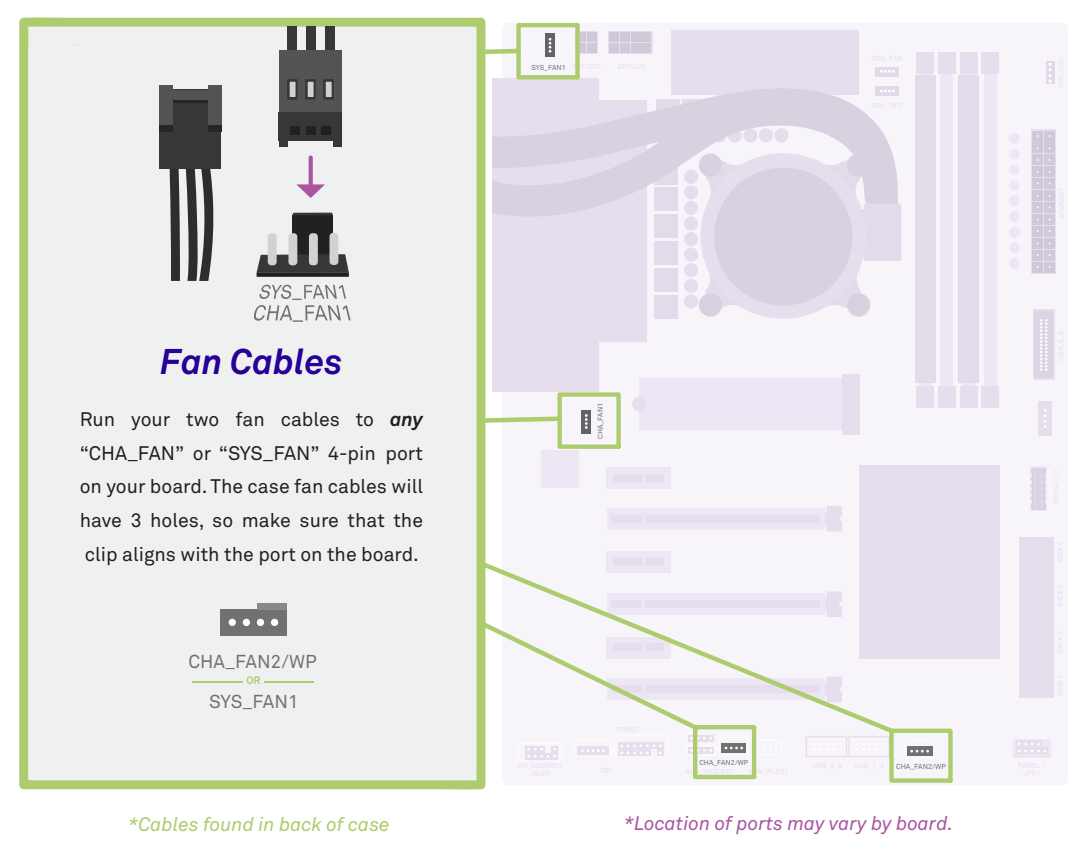

Raccordement de ton ventilateur

Cette étape consister à rebrancher ton ventilateur de rechange se trouvant sur la partie inférieure du support du ventilateur, et non le ventilateur de ton refroidisseur Kraken.

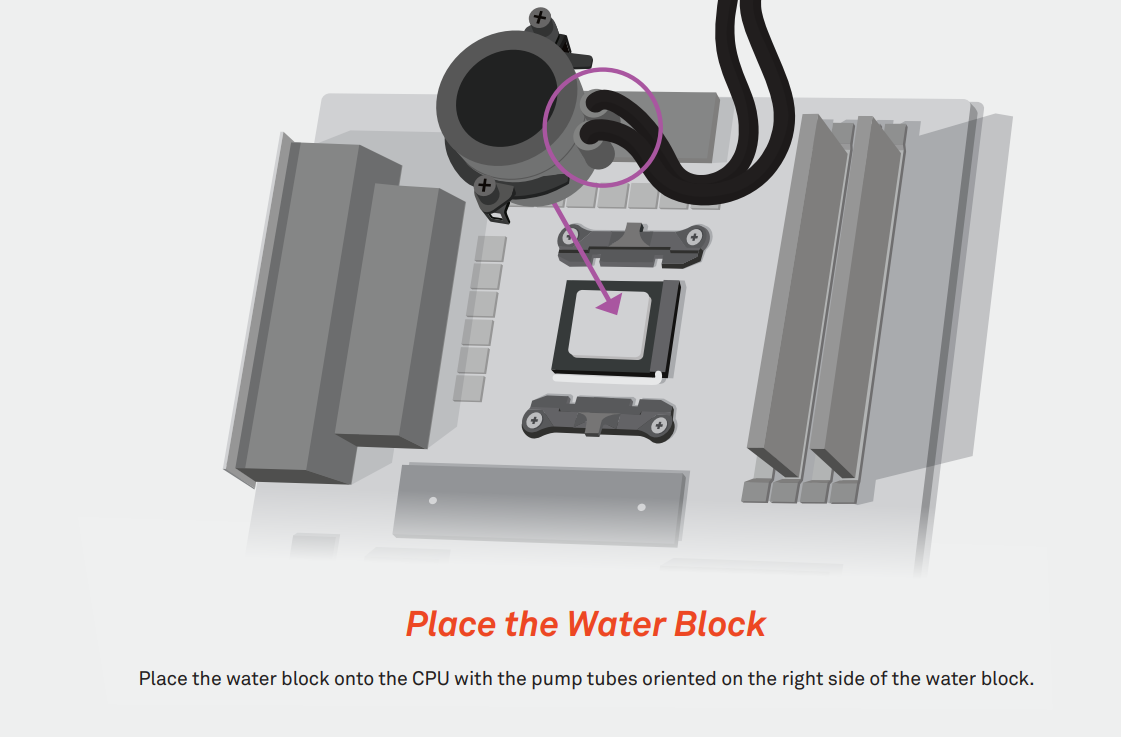

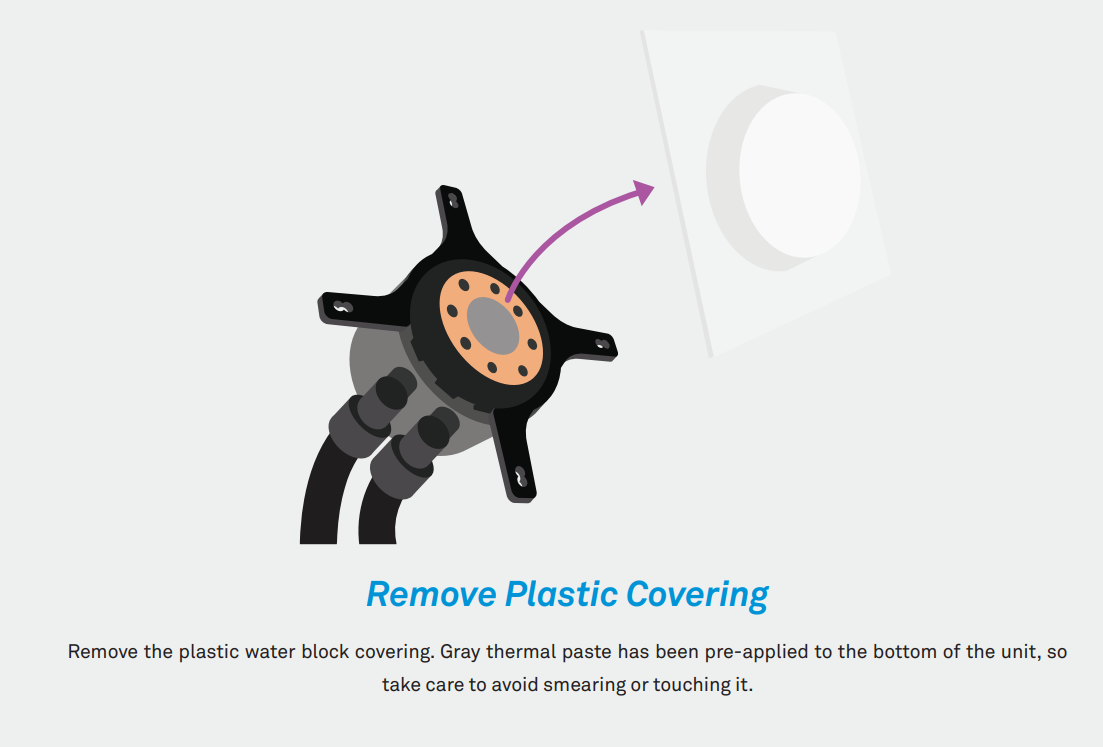

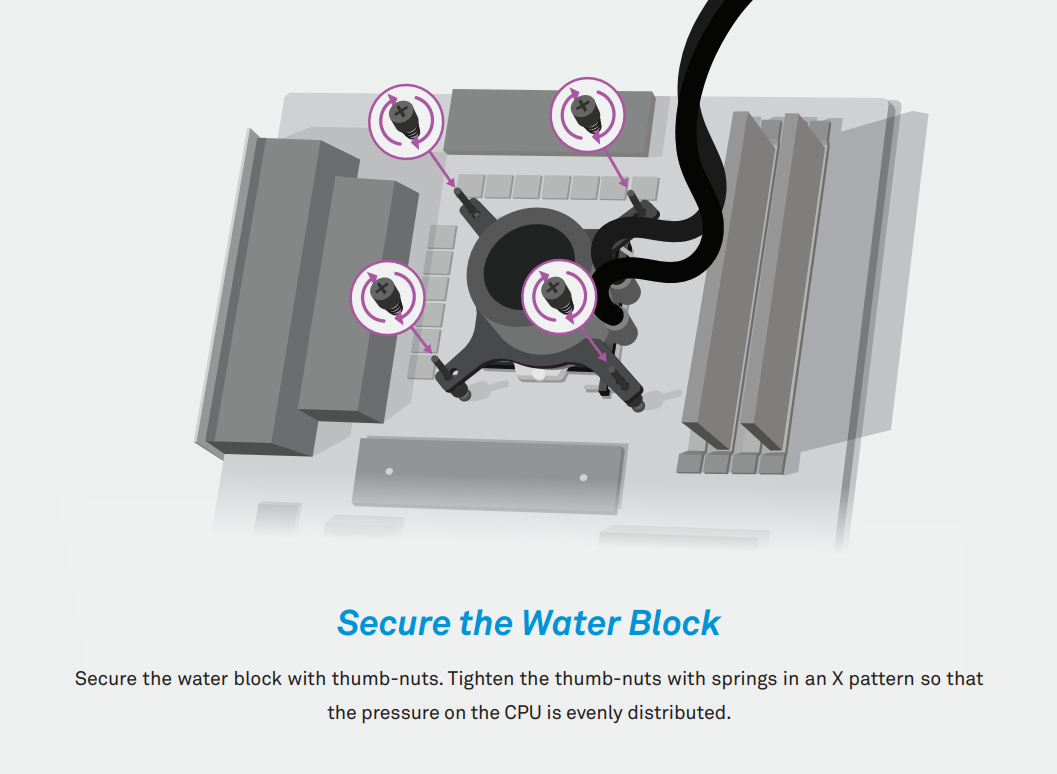

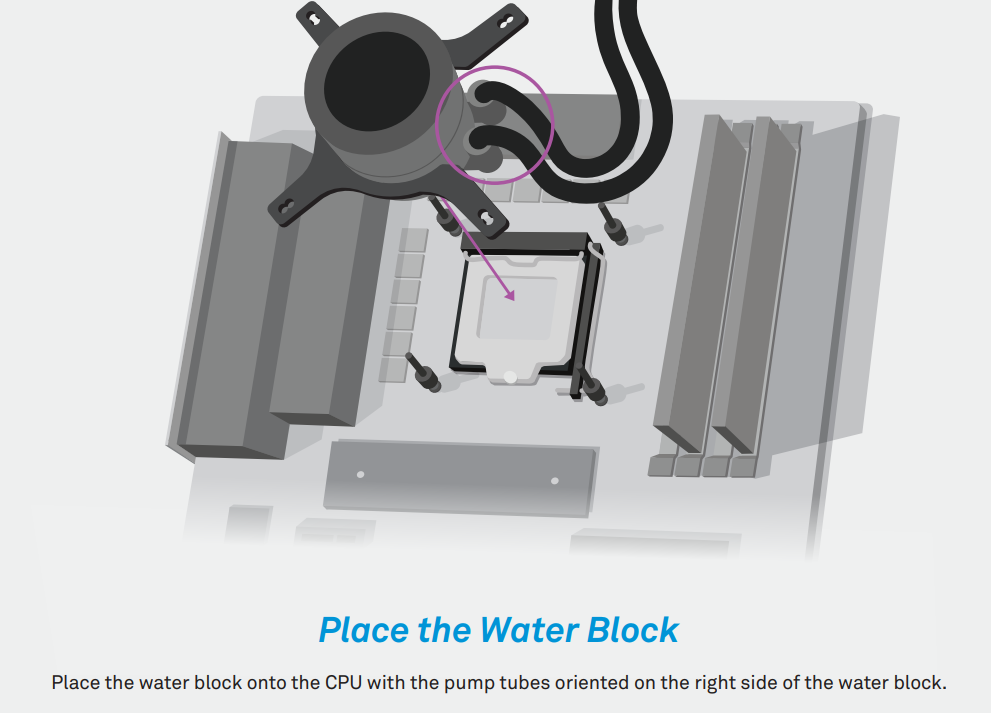

Montage du waterblock du Kraken sur ton processeur (Intel)

Remarque : passe à l’étape suivante pour un processeur AMD, car le processus de montage est différent de celui des processeurs Intel.

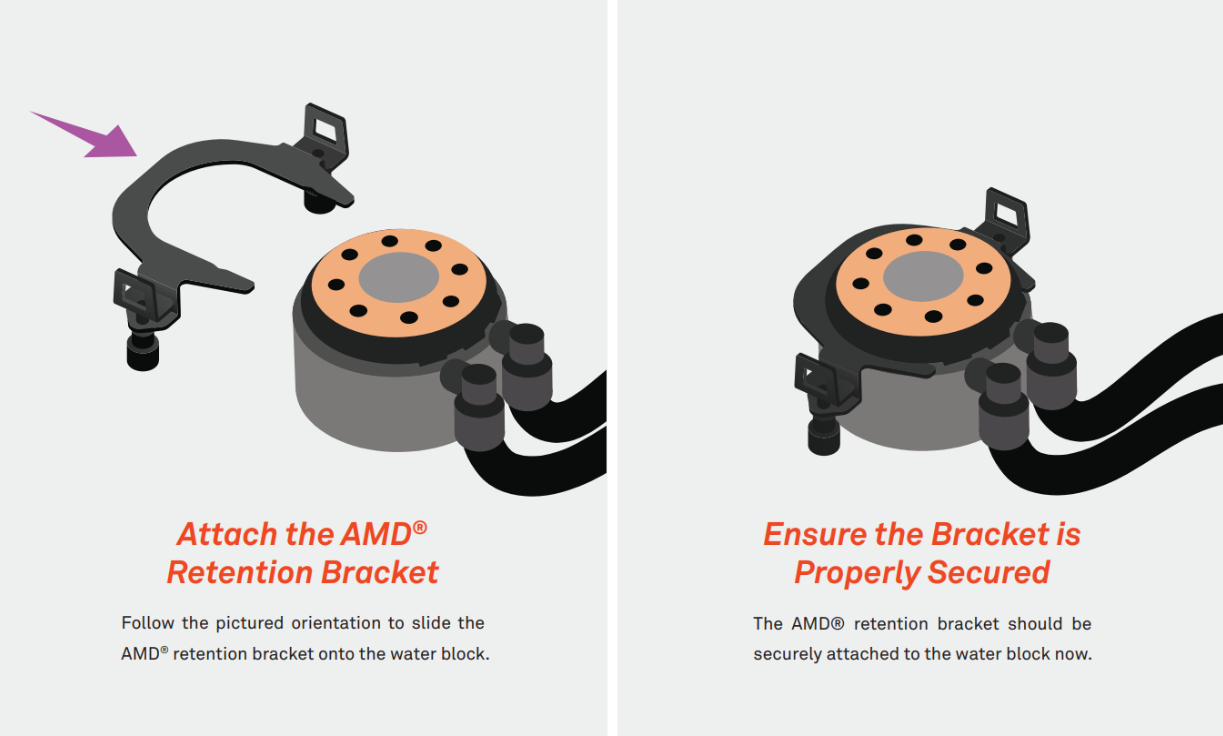

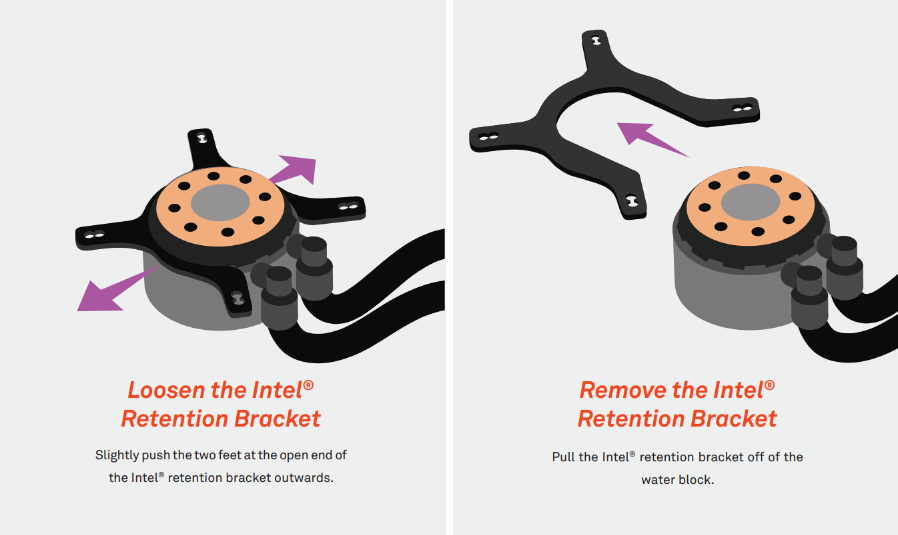

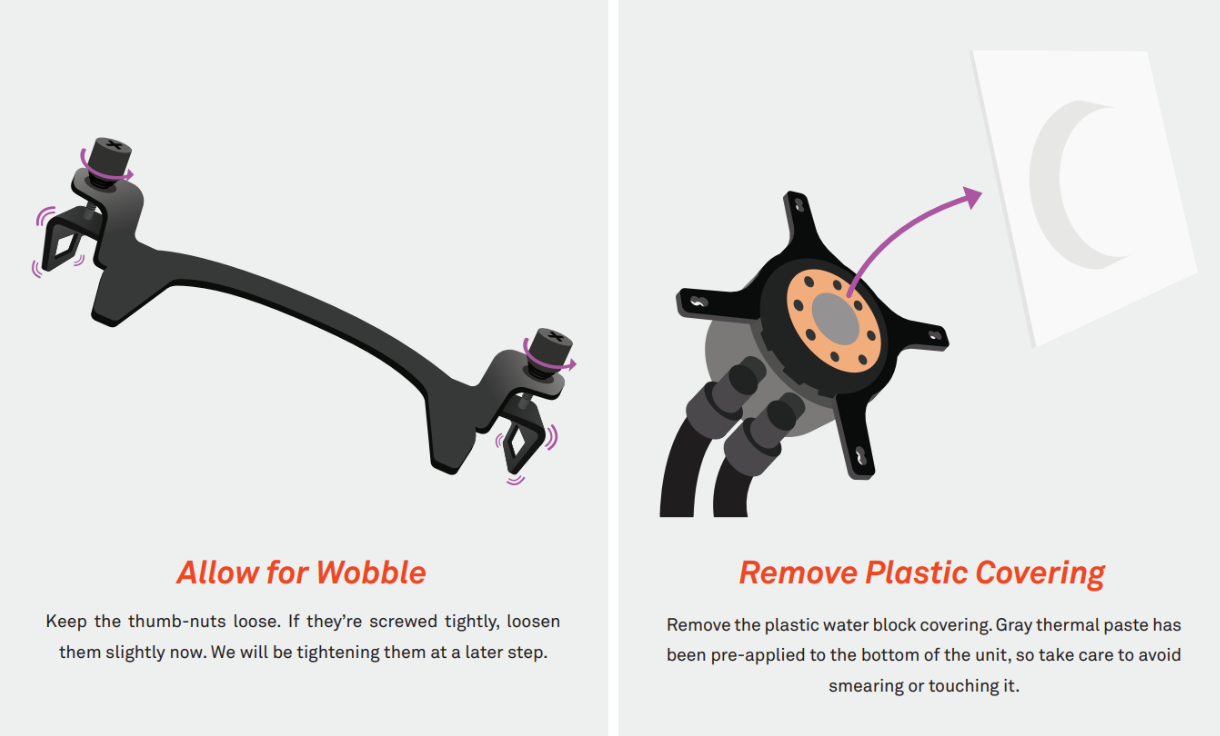

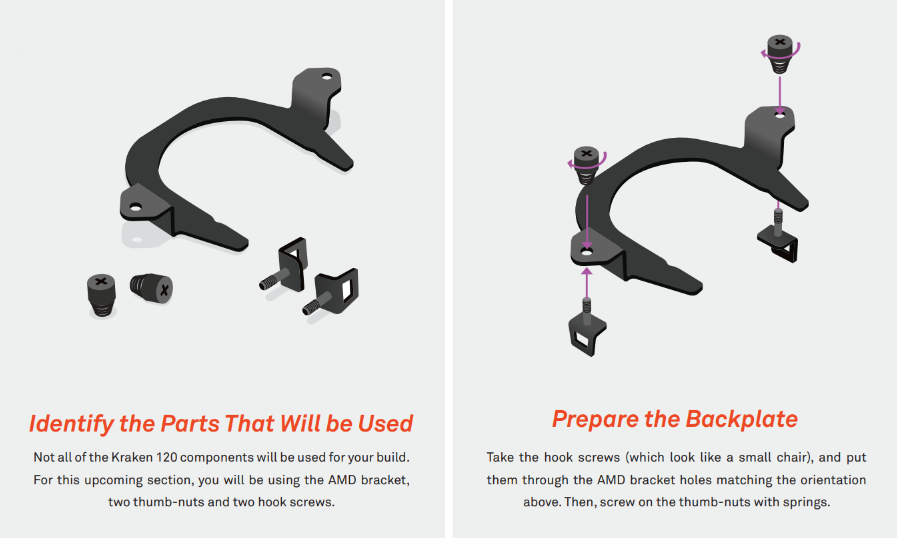

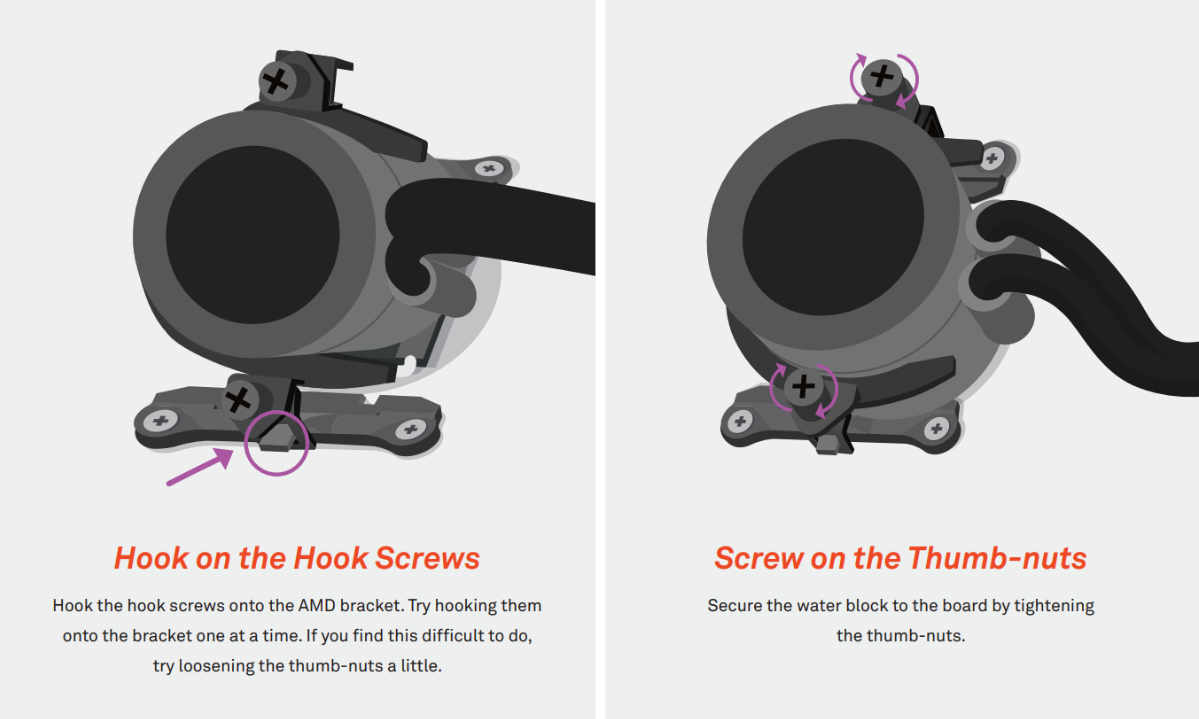

Montage du waterblock du Kraken sur ton processeur (AMD)

Remarque : ignore cette étape si tu as un processeur Intel, car ton waterblock devrait déjà être installé.

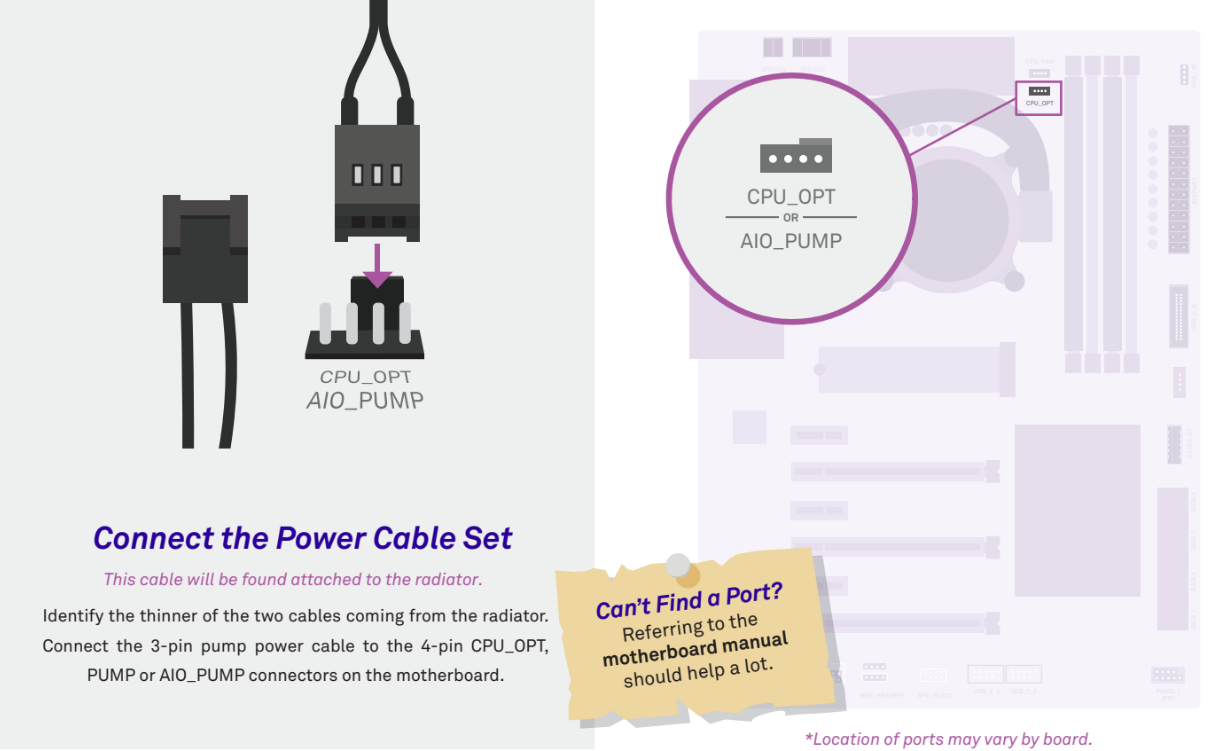

Alimentation de la pompe à eau et du ventilateur du radiateur

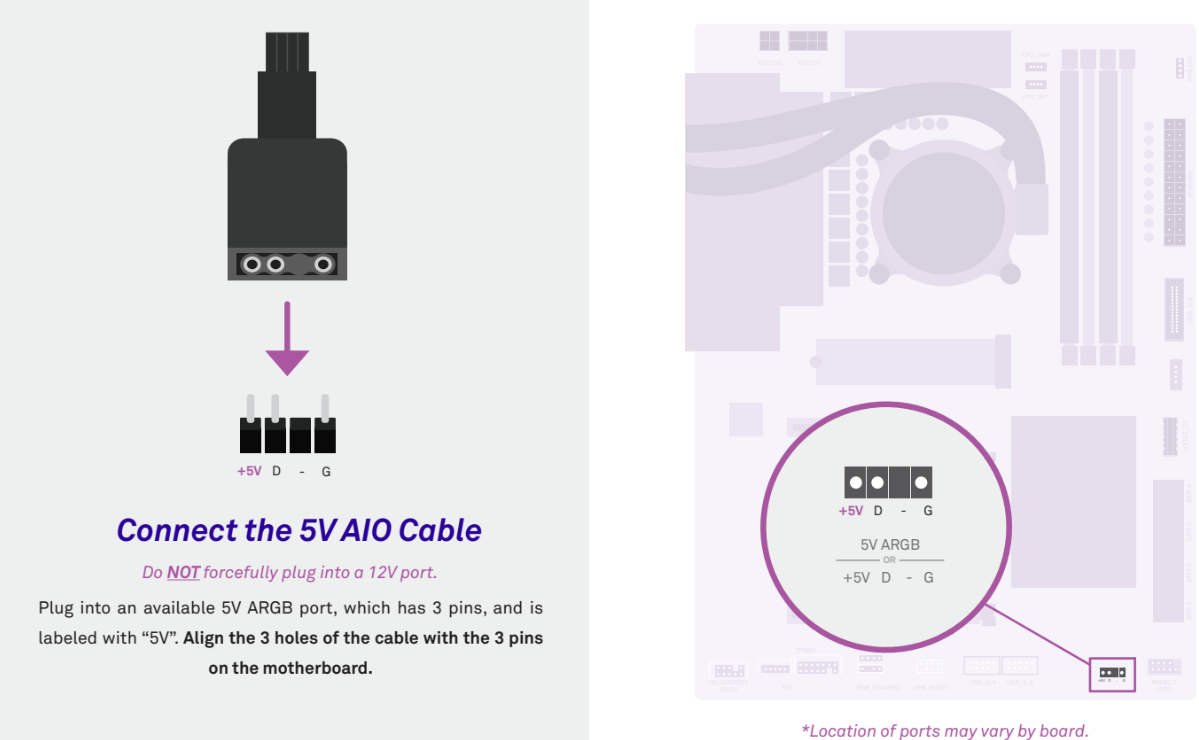

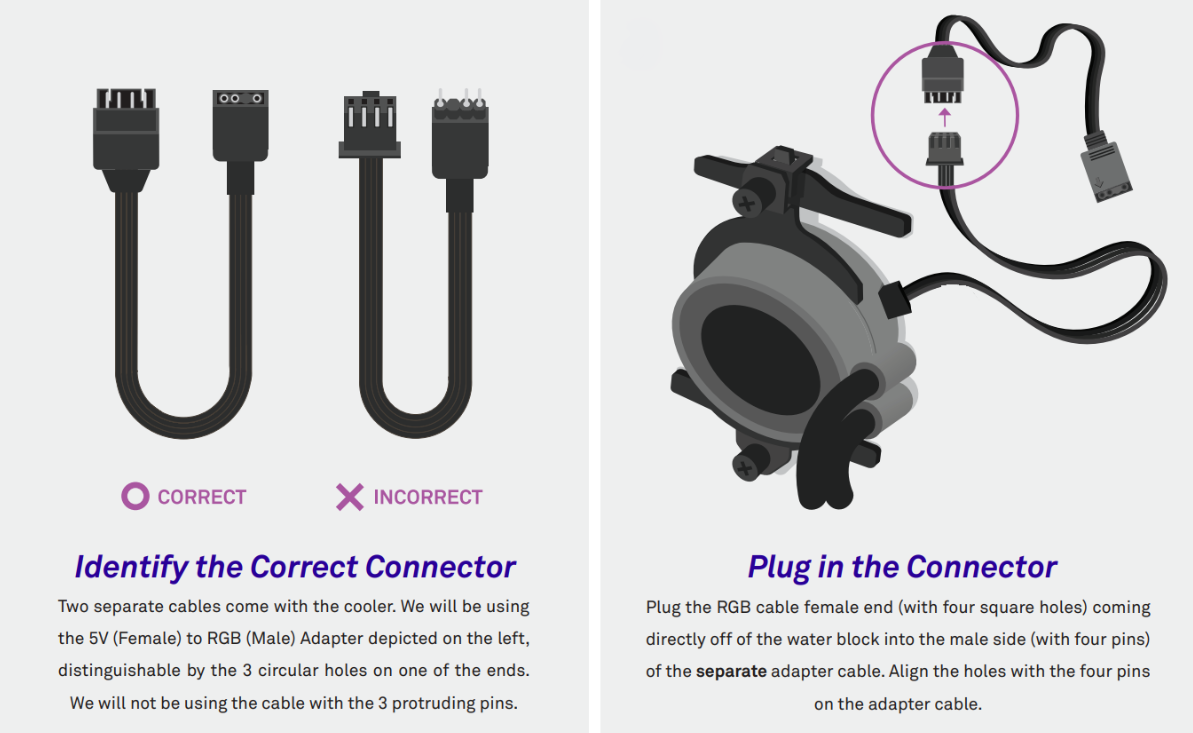

Connexion de tes câbles RGB

Cette dernière étape consiste à connecter ton câble RGB pour ton Kraken 120 !
