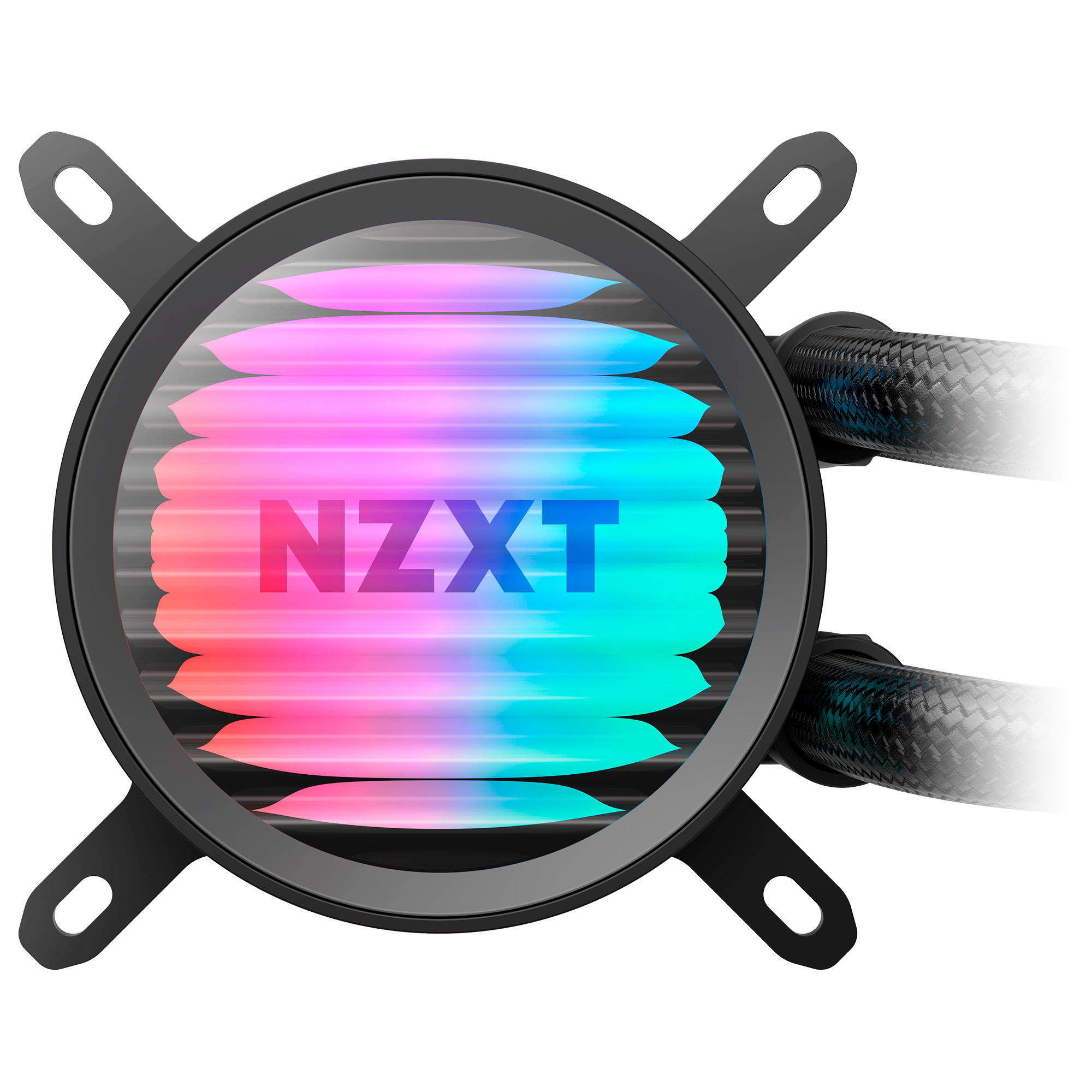

Kraken Core RGB (2025) |
Le capuchon de pompe étant installé à l'étape précédente, cette partie se concentrera sur l'installation du radiateur et du ventilateur.
De quel matériel ai-je besoin ?

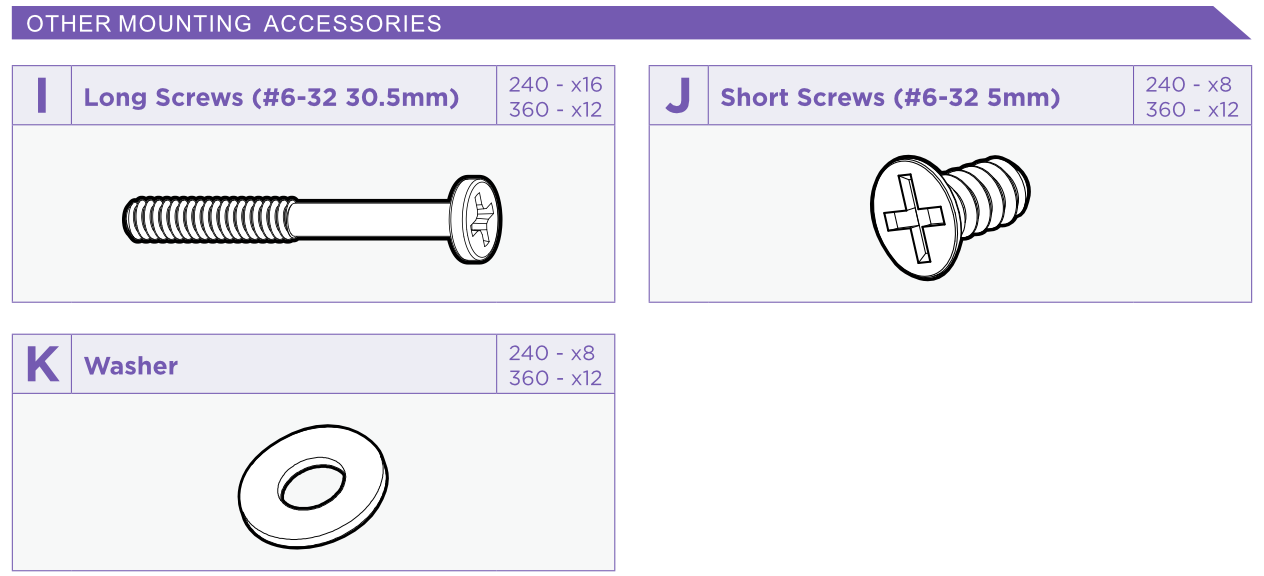

Pour cette étape du guide, vous aurez besoin du matériel suivant provenant du sachet d'accessoires :
Pour la plupart des installations, vous n'aurez besoin que des éléments suivants :
| Kraken Core 240 | Kraken Core 360 |
|
|
* Des I Longues Vis supplémentaires sont fournies pour utiliser le Kraken avec des ventilateurs individuels alternatifs. Le Kraken Core 240 inclura des I Longues Vis supplémentaires pour les configurations push-pull.
Montage du Ventilateur et du Radiateur
| Où dois-je monter mon radiateur ? |
|
L'emplacement approprié pour monter le radiateur de votre Kraken dépendra entièrement de votre boîtier. Nous recommandons généralement de monter le radiateur en haut avec les ventilateurs en configuration push dans la mesure du possible. Pour plus d'informations, veuillez vous référer au manuel d'utilisation de votre boîtier PC. Ce guide ne couvre que le montage supérieur et frontal. Lorsque vous choisissez un emplacement pour monter le radiateur, assurez-vous que le point le plus haut du radiateur reste au-dessus du Pump Cap. Monter le radiateur entièrement en dessous du Pump Cap peut entraîner une réduction des performances ou une défaillance de la pompe. |
Montage supérieur
Pour cet exemple, nous allons monter le Kraken Core 360 dans le H6 Flow (2023).

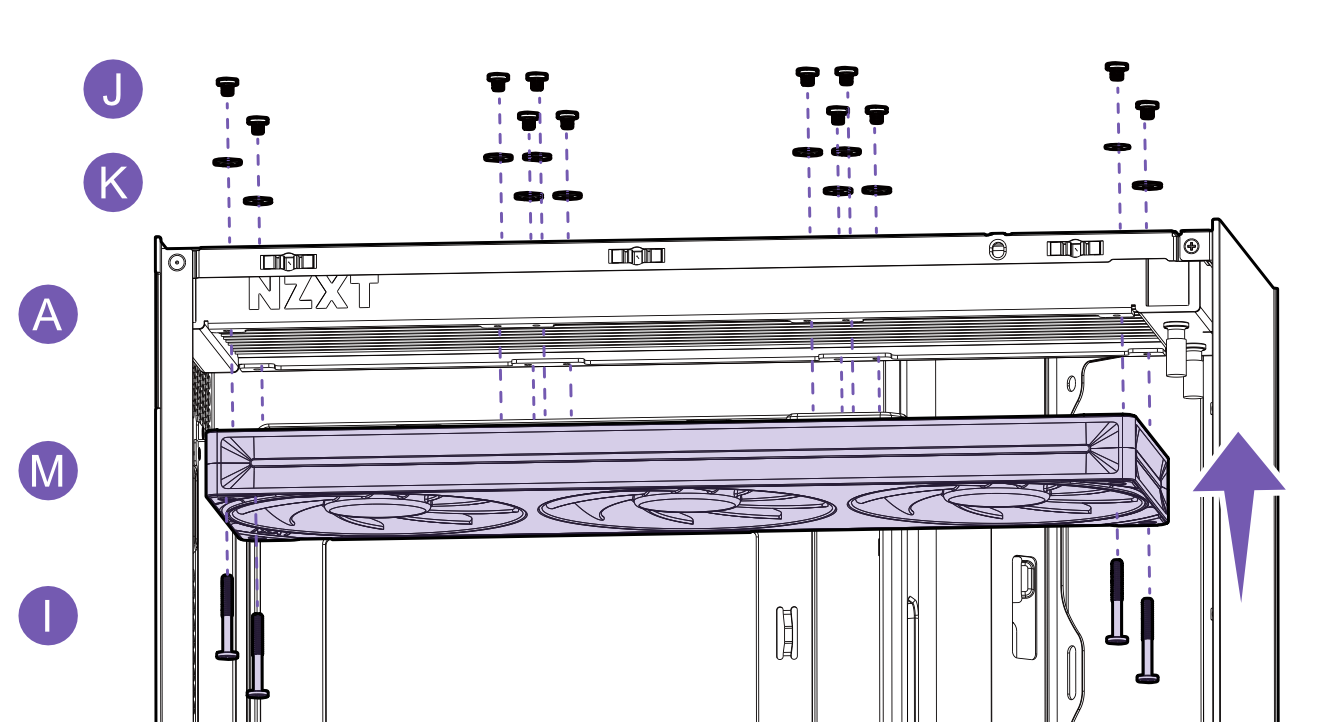

Pour un montage supérieur du radiateur, nous recommandons de fixer le(s) ventilateur(s) au radiateur avant d'installer le radiateur dans le boîtier. Dans un montage supérieur, nous souhaitons expulser l'air à travers le radiateur et hors du boîtier en utilisant une configuration Push. Placez le côté sortie du(des) ventilateur(s) contre le radiateur, puis fixez le(s) ventilateur(s) à l'aide des I longues vis.
Pour les ventilateurs NZXT inclus avec le Kraken Core, le côté sortie sera le côté fermé avec les bras du moteur apparents.
Une fois le(s) ventilateur(s) monté(s), fixez le radiateur au boîtier en insérant les J petites vis à travers les K rondelles et en les vissant dans le radiateur.
Montage frontal
Pour cet exemple, nous allons monter le Kraken Core 360 dans le H5 Flow (2024).

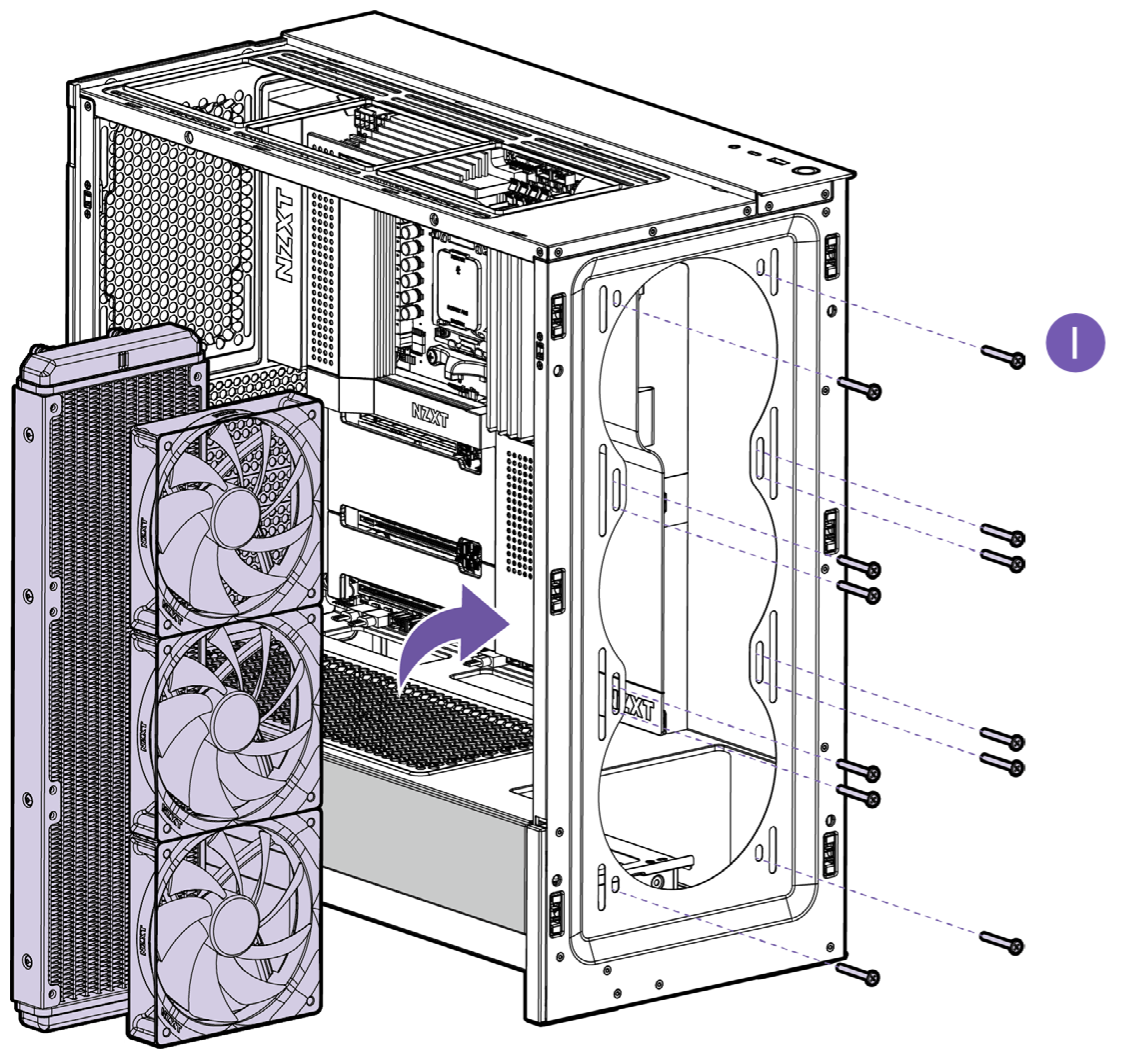

Le schéma ci-dessus illustre un radiateur générique de 360 mm dans le H5 Flow (2024). Pour les ventilateurs inclus, seules 4 I longues vis sont nécessaires.
Lors du montage frontal du radiateur, il est recommandé de monter les ventilateurs entre l'intérieur du boîtier et le radiateur, comme indiqué ci-dessus. Certains boîtiers peuvent inclure un support de montage amovible placé entre les ventilateurs et le radiateur, ce qui peut faciliter le processus d'installation. Pour plus d'informations, veuillez consulter le manuel d'utilisation de votre boîtier PC.
Fixez le radiateur au boîtier en insérant les I Longues Vis dans les trous de montage du boîtier, à travers les ventilateurs, en vissant les ventilateurs dans le radiateur. Si les trous de montage de votre boîtier sont plus larges que la tête des vis, faites-les passer à travers une K Rondelle avant de les insérer dans le boîtier.
| Montage frontal - Tubes vers le haut ou vers le bas ? |
|
Si vous utilisez un boîtier qui ne supporte qu'un montage frontal, vous trouverez peut-être des débats quant à savoir si les tubes doivent être en haut ou en bas du radiateur. Pour la plupart des utilisateurs, cela dépendra de vos préférences personnelles pour l'aspect de votre configuration. Il n'y a pas de différences de performances majeures entre les tubes montés en haut et en bas. Il est plus important de s'assurer que le point le plus haut du radiateur reste au-dessus du bouchon de pompe pour les raisons mentionnées ci-dessus. |
Alimentation des ventilateurs
Pour alimenter les ventilateurs, connectez le Connecteur PWM 4 broches du ventilateur du ou des ventilateur(s) à l'un des connecteurs suivants de votre carte mère :
- CPU_FAN
- SYS_FAN
- Selon votre carte mère, ce connecteur peut également être appelé CHA_FAN. Pour plus d'informations, consultez le manuel d'utilisation de votre carte mère.
| Dois-je utiliser CPU_FAN ou SYS_FAN ? |
| Le connecteur que vous devez utiliser dépendra des options disponibles sur votre carte mère. Si vous avez connecté la pompe à CPU_FAN à l'étape précédente, connectez le ventilateur à un connecteur SYS_FAN disponible. |
Connexion du 5V ARGB
Cette partie du guide s'applique uniquement aux modèles de ventilateurs suivants :
- F240 RGB Core (EV-B) (inclus avec le Kraken Core 240 RGB)
- F360 RGB Core (EV-B) (inclus avec le Kraken Core 360 RGB)
Comme le Pump Cap, les ventilateurs inclus avec les modèles Kraken Core mentionnés ci-dessus sont alimentés exclusivement par le 5V Addressable RGB (ARGB) que l'on trouve sur de nombreuses cartes mères sous différents noms tels que ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2, etc. Pour plus d'informations, veuillez consulter le manuel d'utilisation de votre carte mère.

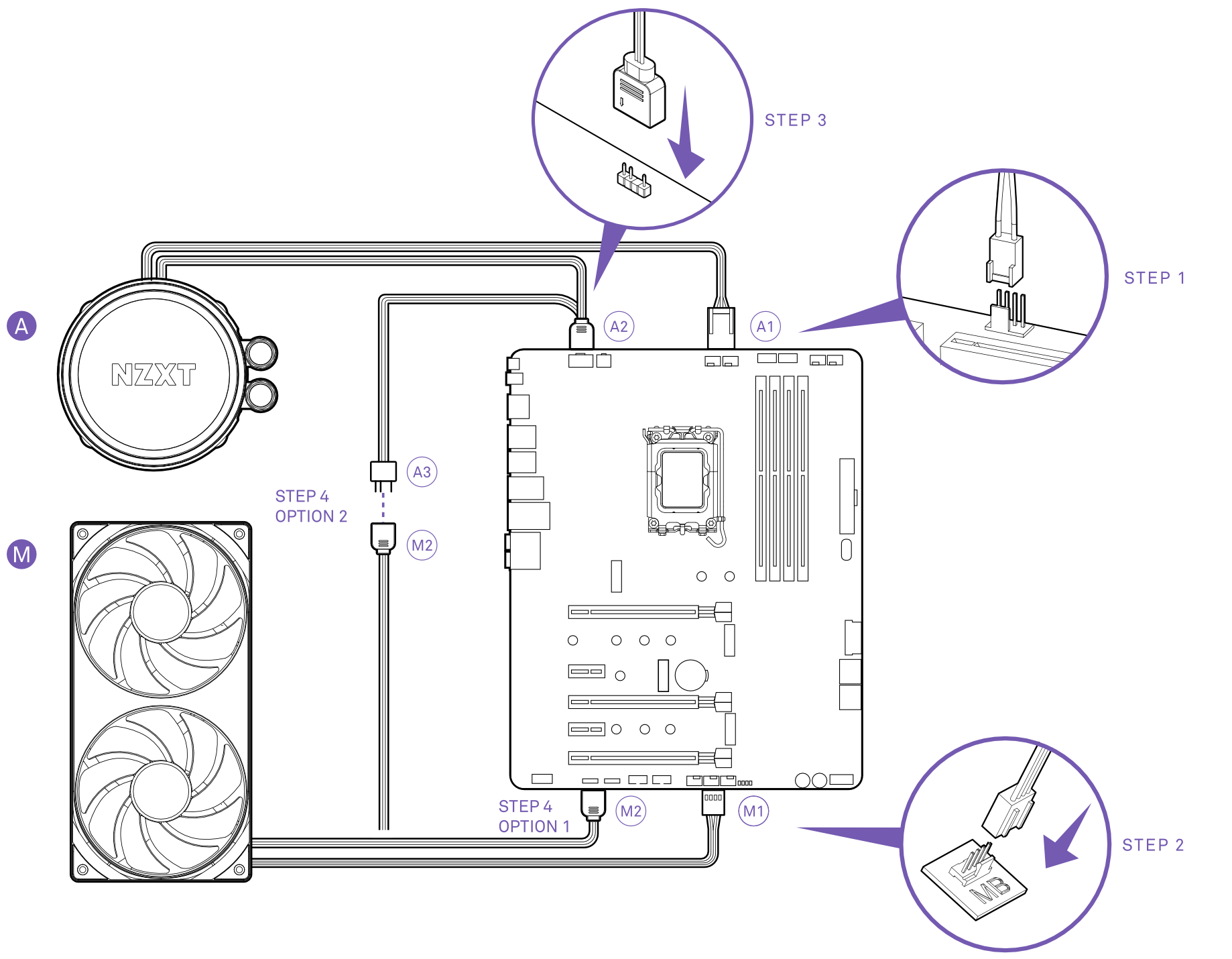

Lors du branchement du 5V ARGB depuis le ventilateur, vous aurez deux options disponibles selon la façon dont vous souhaitez contrôler l'éclairage de votre système :
| Option 1 - Connexion indépendante | Option 2 - Connexion en guirlande depuis le Cap |
|
|

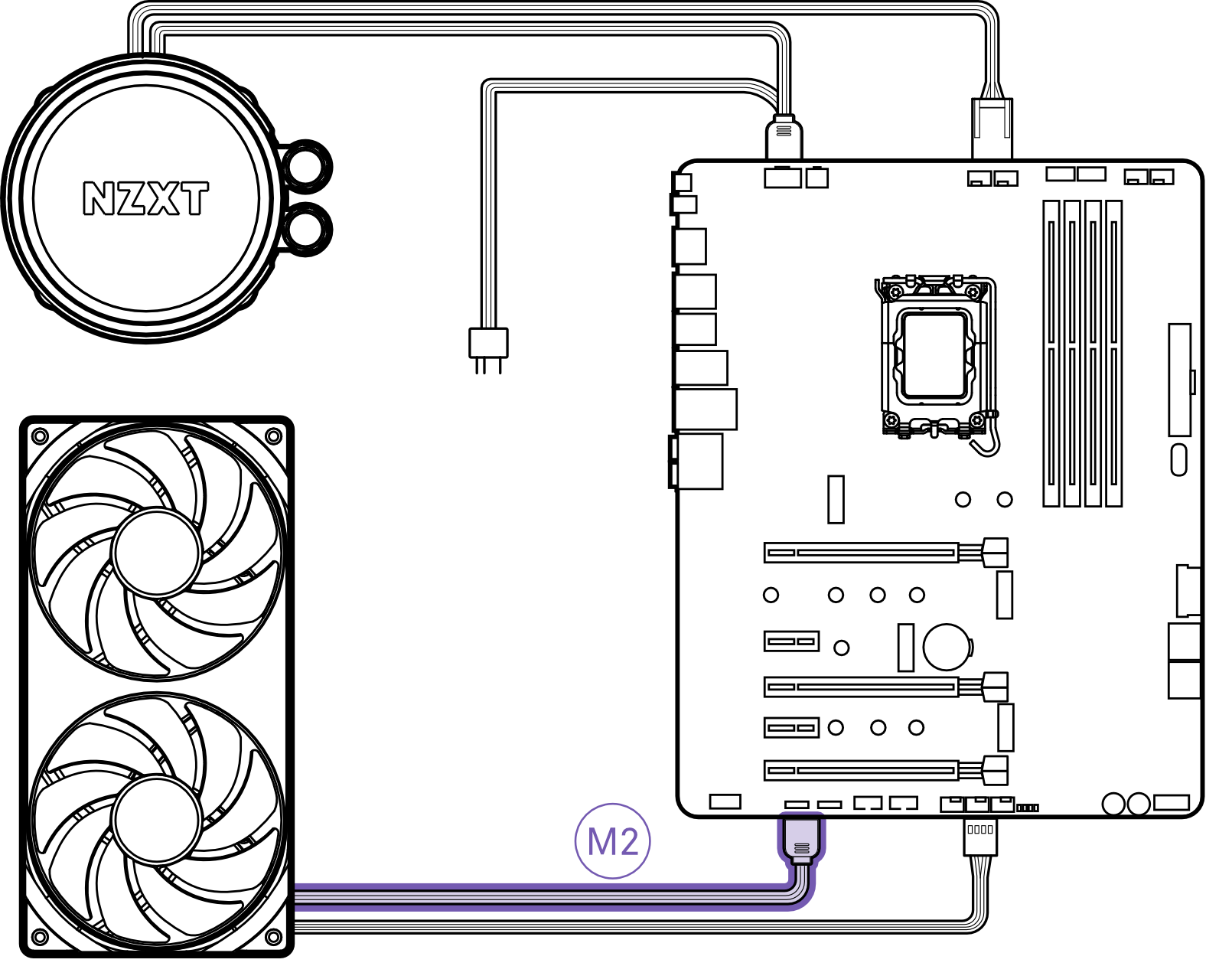

Option 1 - Connexion indépendante
Connectez le connecteur femelle 5V du ventilateur directement à un connecteur 5V ARGB sur la carte mère.

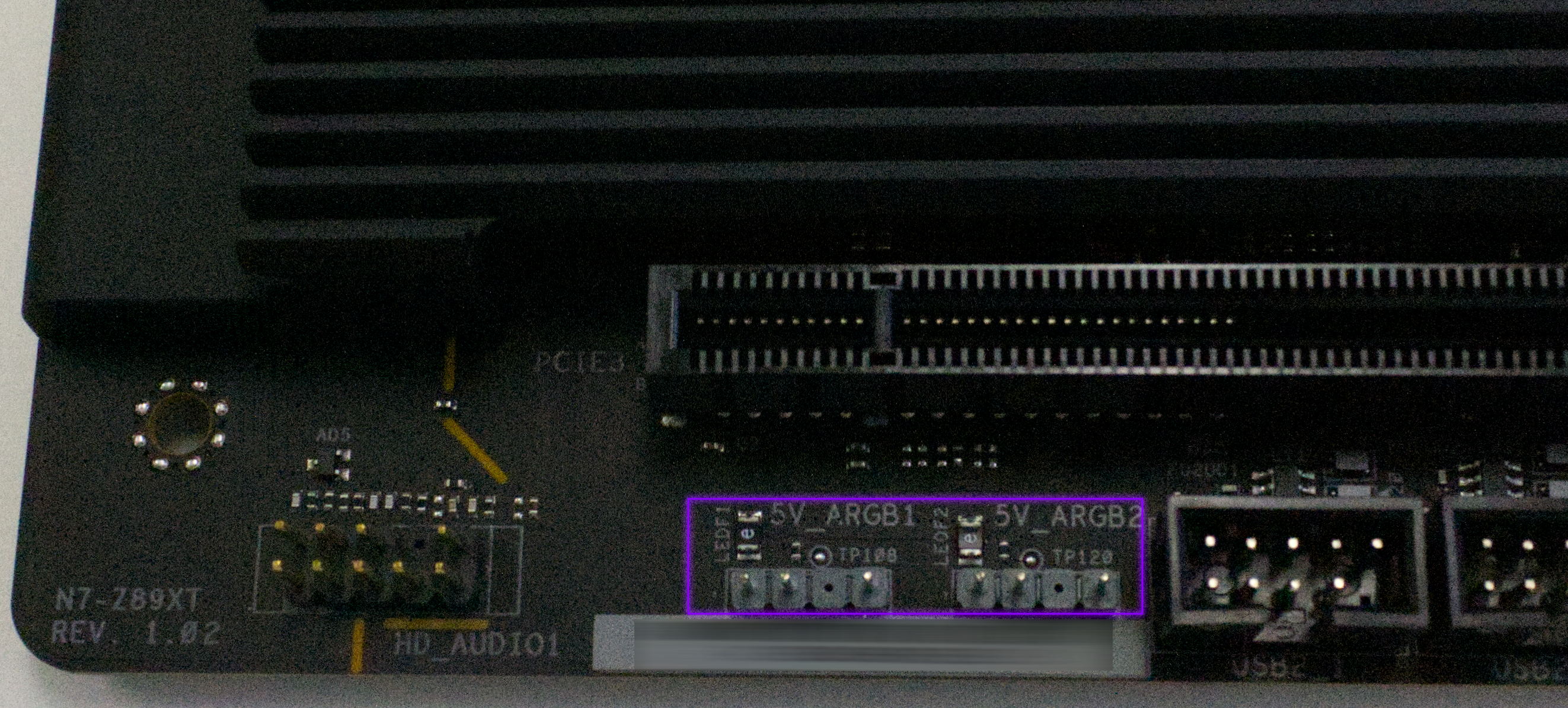

Comme mentionné ci-dessus, les connecteurs 5V ARGB peuvent porter de nombreux noms différents selon votre modèle de carte mère. Pour plus d'informations, veuillez consulter le manuel d'utilisation de votre carte mère.
| Puis-je connecter le 5V ARGB à un en-tête RGB 12V ? |
|
N'essayez pas de connecter l'en-tête 5V ARGB du Kraken Core ou du ventilateur inclus à des connecteurs RGB 12V ou UART! Cela peut causer des dommages permanents à votre PC et/ou au Kraken. Les dommages causés par une installation incorrecte du Kraken ne sont pas couverts par la garantie. |

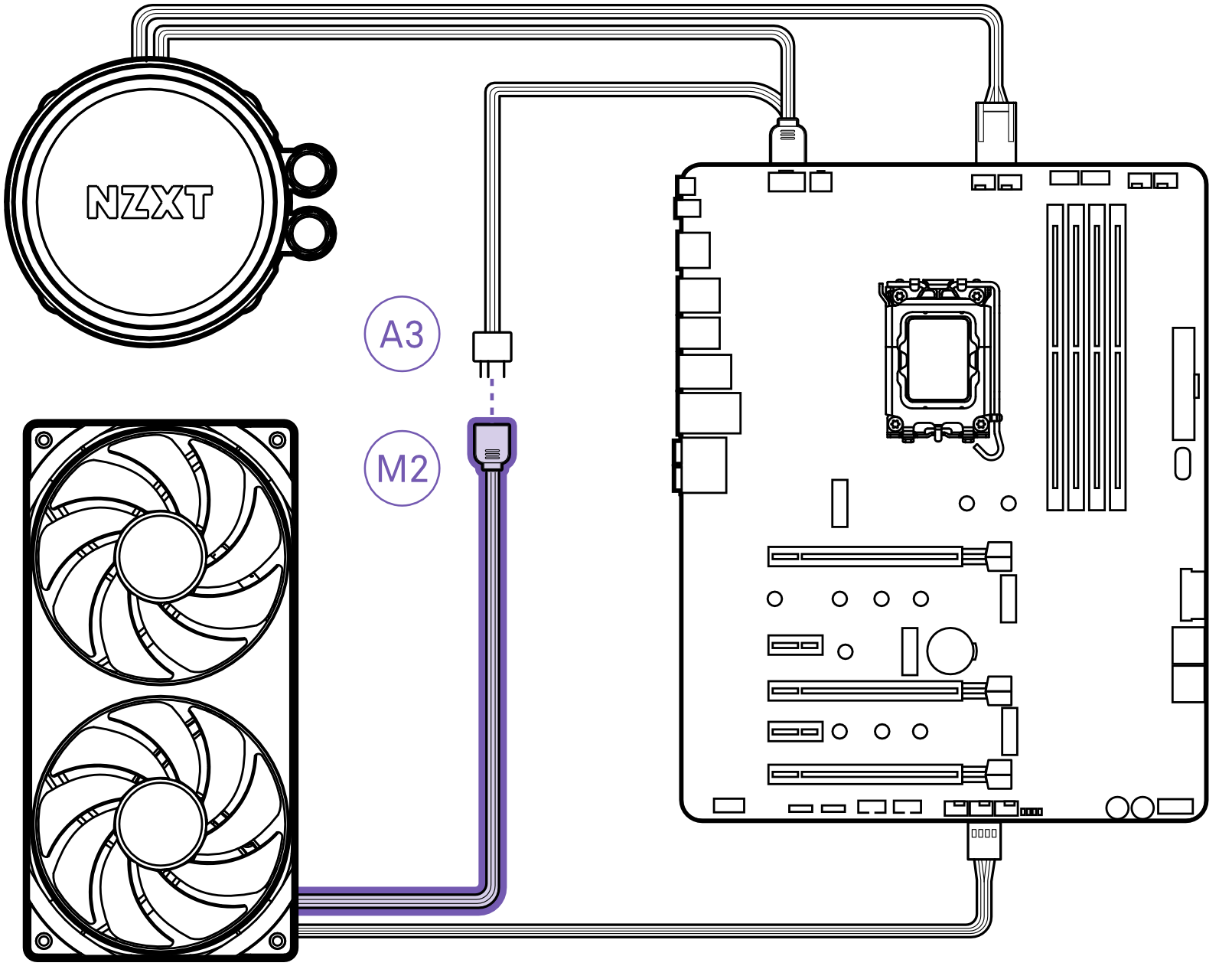

Option 2 - Connexion en guirlande depuis le Cap
Retirez le cache plastique du connecteur mâle 5V sur le câble du Pump Cap, puis connectez le connecteur femelle 5V du ventilateur inclus au connecteur mâle 5V.
| Puis-je connecter d'autres appareils 5V ARGB au connecteur mâle du cap ? |
|
Le connecteur mâle 5V sur le câble du Pump Cap est compatible avec la plupart des appareils 5V ARGB standard à 3 broches. Cela peut être utile si vous souhaitez partager un effet RGB du Pump Cap avec un autre élément d'éclairage d'accentuation, comme une barre lumineuse ou un anneau lumineux à l'intérieur du boîtier. Remarque : L'effet LED des 19 premières LED sera partagé entre le Pump Cap et le premier appareil RGB connecté en guirlande. |
|
Étape précédente : Connexion du capuchon de pompe (AMD) |
Étape suivante : |
