Kraken Core RGB (2025) |
Pour l'installation avec les sockets AMD, consultez le guide ici.
L'installation du Kraken Core est un processus facile et assez simple, sans besoin de câbles supplémentaires, de connexions USB ou de contrôleurs dédiés. Ce guide couvre l'installation du Kraken Core avec les sockets Intel suivants :
- Intel 1851 & 1700
- Intel 1200 & 115x
Le Kraken Core n'est pas officiellement compatible avec d'autres sockets Intel (par ex. Socket 2066, 2011, etc.)
De quel matériel ai-je besoin ?

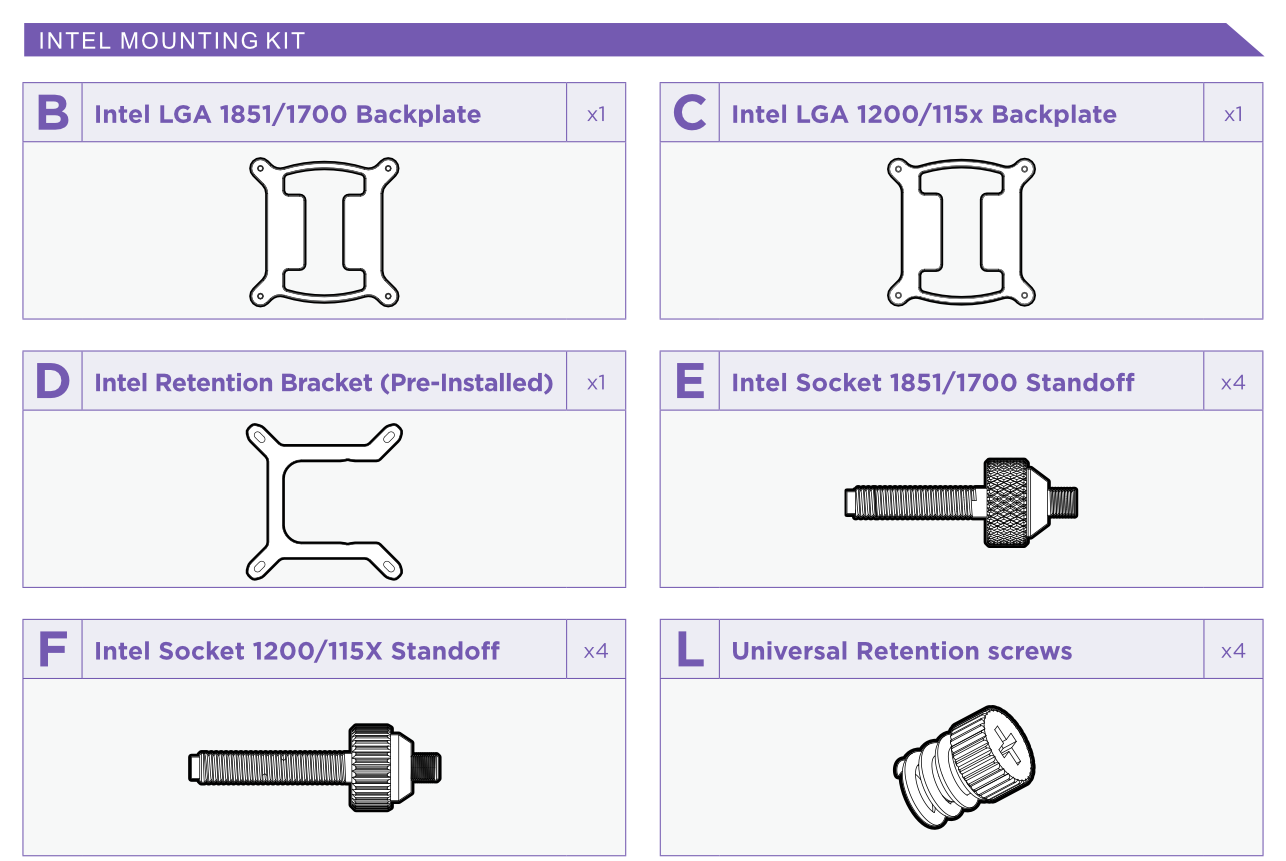

Pour cette étape du guide, vous aurez besoin du matériel suivant provenant du sac d'accessoires :
| Plaque arrière Intel | Entretoises Intel |
|
|
| |
Installation de la plaque arrière
Cette étape est préférable à réaliser avant d'installer la carte mère dans le boîtier, cependant de nombreux boîtiers incluent une découpe généreuse pour un accès facile à l'arrière de la carte mère.

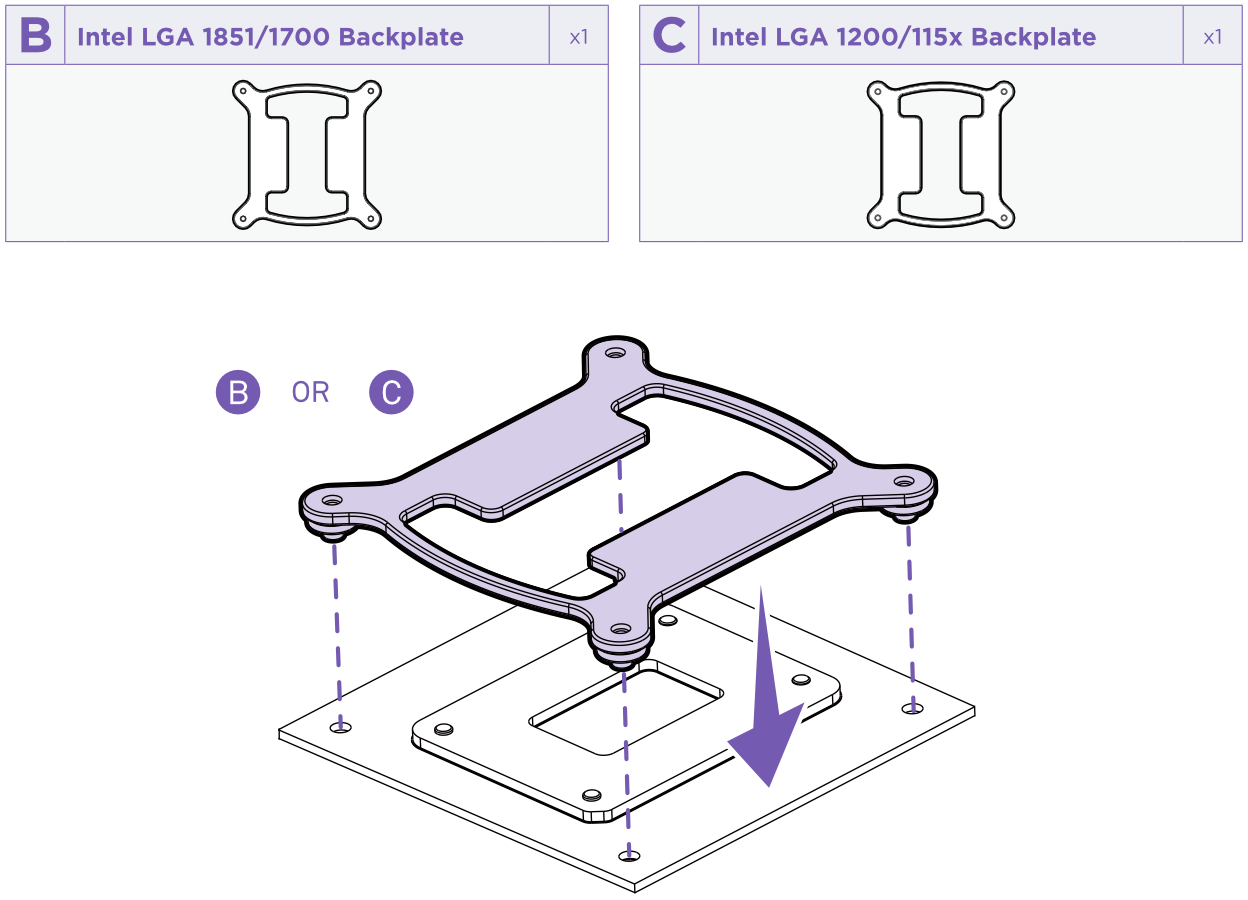

Alignez la plaque arrière avec les trous traversants à l'arrière de la carte mère près du socket.
|

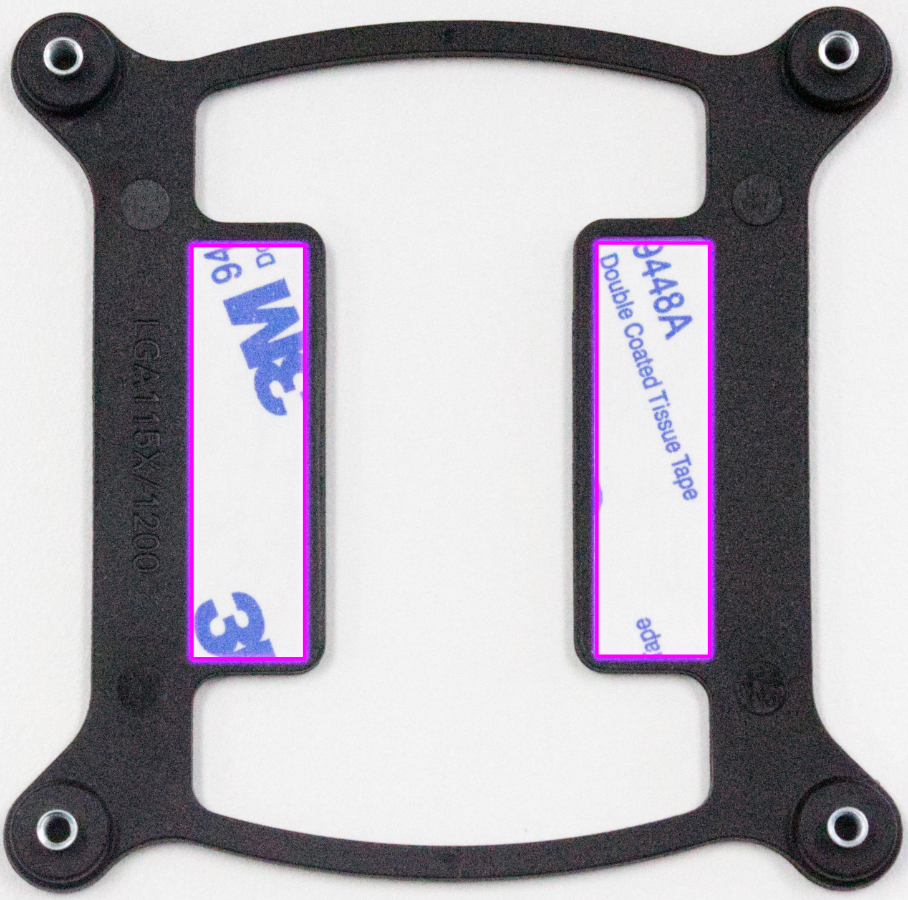

Pour faciliter le processus d'installation, vous trouverez deux bandes de ruban adhésif 3M pré-appliquées sur la plaque arrière elle-même. Retirez soigneusement le film protecteur du ruban 3M, puis collez la plaque à l'arrière de la carte mère en alignement avec les trous traversants. Ce ruban est à usage unique et formera une liaison solide avec la carte mère, il est donc recommandé de vérifier l'ajustement et que vous utilisez la bonne plaque avant d'enlever le film protecteur. |
Installation des entretoises

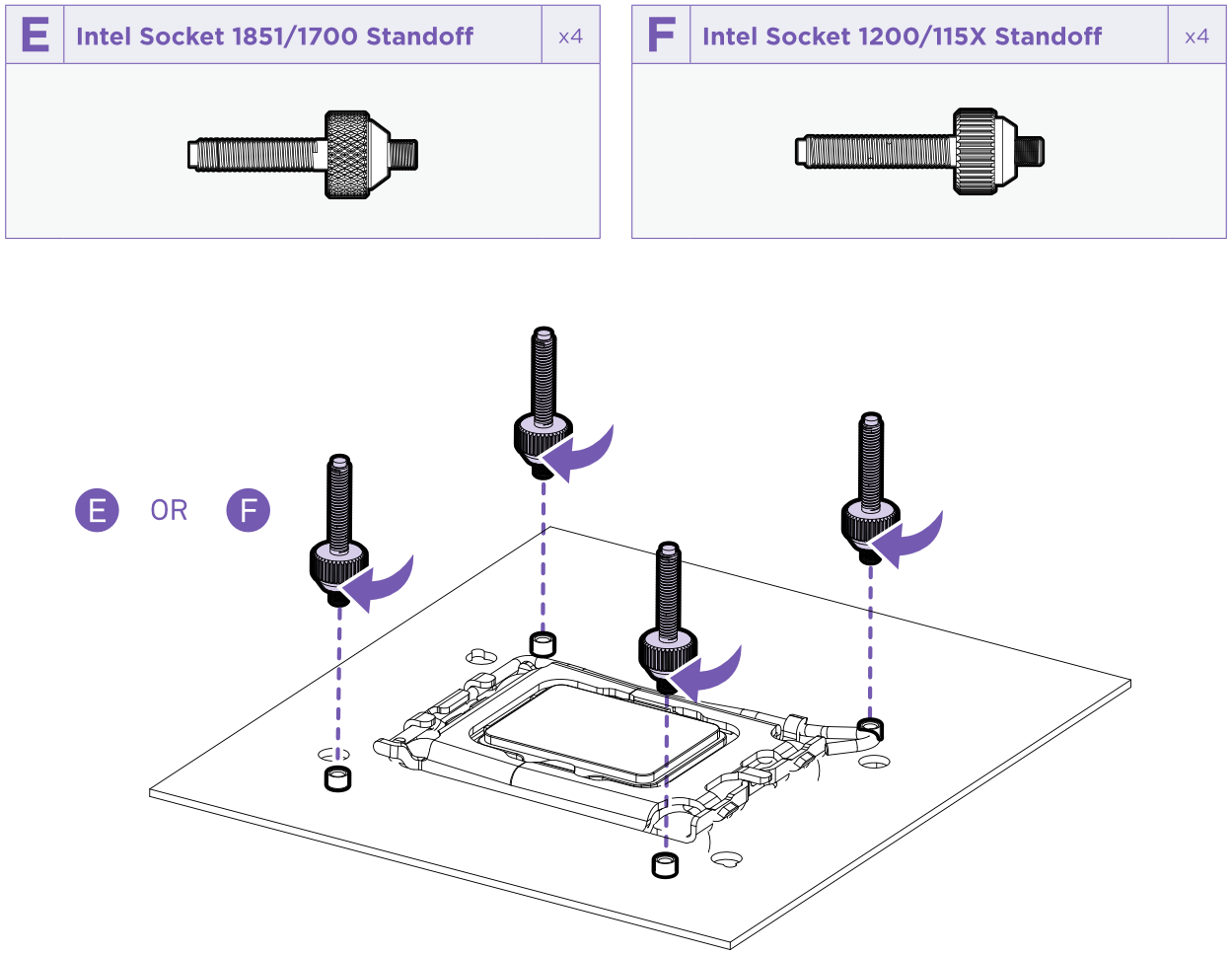

Une fois les trous alignés, fixez la plaque arrière à la carte mère en vissant le côté court de l'E/F Entretoise Intel Socket sur les plots exposés du côté socket de la carte mère.
Si votre carte mère n'est pas encore installée dans le boîtier à cette étape, terminez l'installation de la carte mère avant de continuer.
Fixation du capuchon

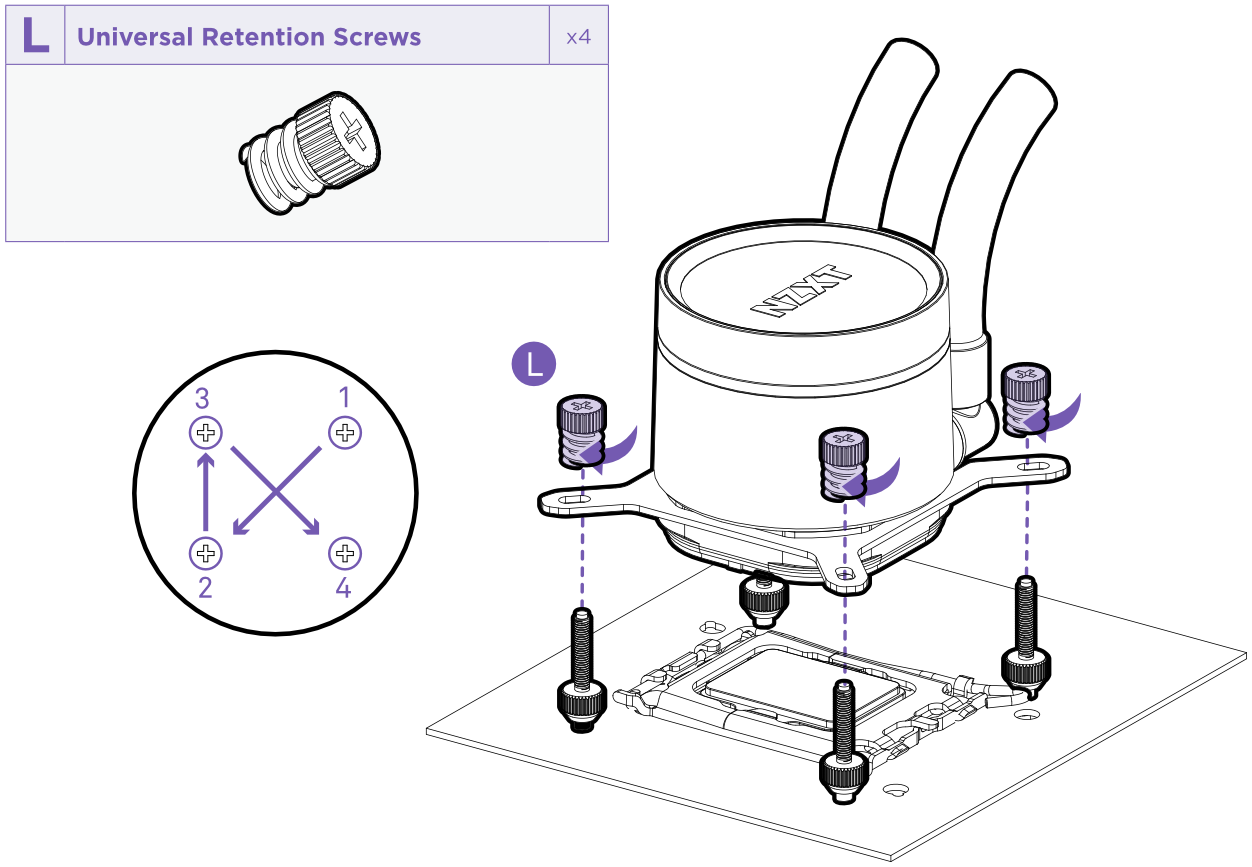

Retirez le couvercle en plastique du capuchon et alignez-le avec les quatre entretoises, en gardant les tubes à la droite du socket CPU. Fixez le capuchon à la carte mère à l'aide des quatre (4) vis de retenue universelles L.
Commencez par fixer légèrement les quatre vis, puis serrez-les en suivant un motif en X comme montré sur l'image ci-dessus.
Alimentation de la pompe
Pour alimenter la pompe, connectez le connecteur DC pompe 3 broches du capuchon à l'un des connecteurs suivants sur votre carte mère :
- AIO_PUMP
- Selon votre carte mère, ce connecteur peut également s'appeler CPU_OPT ou CPU_FAN2. Pour plus d'informations, consultez le manuel d'utilisation de votre carte mère.
- CPU_FAN
| Dois-je utiliser AIO_PUMP ou CPU_FAN ? |
| Le connecteur à utiliser dépendra des options disponibles sur votre carte mère. Si votre carte mère ne possède pas de connecteur AIO_PUMP ou un équivalent comme mentionné ci-dessus, il est recommandé d'utiliser le connecteur CPU_FAN. |
Connexion du ARGB 5V
L'éclairage du capuchon du Kraken Core est alimenté exclusivement par le ARGB 5V adressable, que l'on retrouve sur de nombreuses cartes mères sous divers noms tels que ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2, etc. Pour plus d'informations, consultez le manuel d'utilisation de votre carte mère.
Connectez le connecteur femelle 5V du capuchon à un connecteur ARGB 5V disponible sur votre carte mère. Si votre carte mère ne dispose pas de connecteurs ARGB 5V, vous devrez peut-être utiliser un adaptateur tiers compatible.
| Puis-je connecter le ARGB 5V à un connecteur RGB 12V ? |
|
Ne tentez pas de connecter le connecteur ARGB 5V du Kraken Core ou de son ventilateur inclus à des connecteurs RGB 12V ou UART ! Cela peut causer des dommages permanents à votre PC et/ou au Kraken. Les dommages causés par une installation incorrecte du Kraken ne sont pas couverts par la garantie. |
|
