Installation du contrôleur RVB et du contrôleur de ventilateur

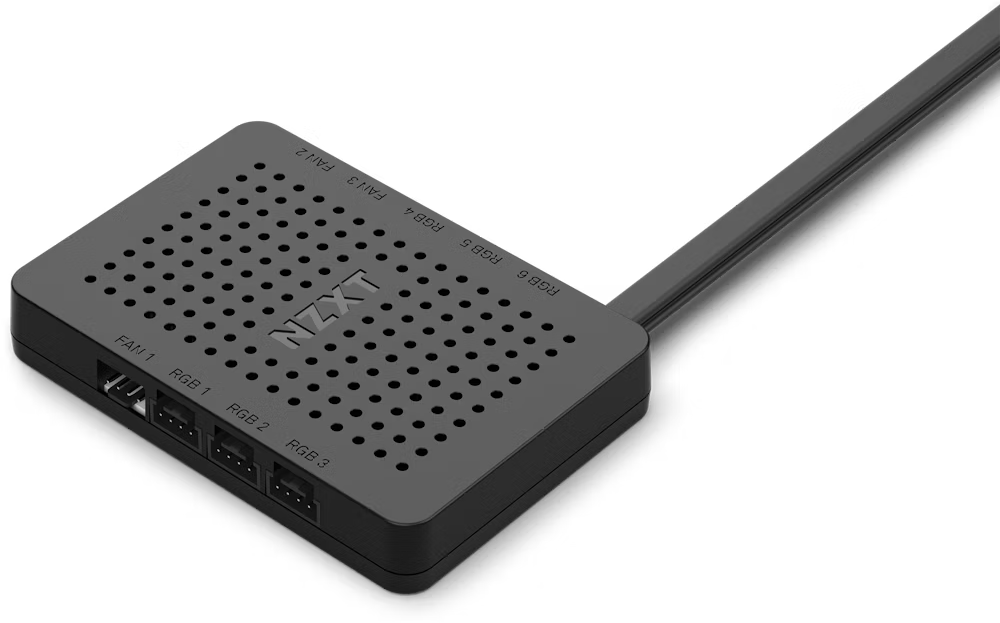

Cet article te servira de guide pour configurer ton NZXT RGB & Fan Controller. Ce guide s'applique aux modèles suivants :

• Contrôleur RVB et ventilateur (2022)
• Contrôleur RVB et ventilateur (2019)
• Smart Device V2 (inclus avec les étuis i-Series)

Qu'y a-t-il dans la boîte ?

Selon le modèle de ton contrôleur, ton contrôleur RVB et ventilateur comprendra les éléments suivants :

Pourquoi le contrôleur RVB et ventilateur (2022) ne comprend-il pas d'aimants ?

Pour le contrôleur RVB et ventilateur (2022), les aimants sont intégrés à l'intérieur du boîtier du contrôleur et n'ont pas besoin d'être ajoutés manuellement.

De quoi ai-je besoin pour connecter le contrôleur ?

Pour connecter ton contrôleur, tu auras besoin de :

• Une (1) connexion d'alimentation SATA (alimentation)
• Une (1) connexion interne USB 2.0 (carte mère)

En plus de cela, tu auras besoin de ventilateurs de PC à 4 broches PWM ou à 3 broches DC ainsi que de matériel NZXT RGB comme nos ventilateurs RGB de la série F. Ils comprendront une connexion NZXT RGB à 4 broches pour se connecter aux connecteurs RGB/LED sur le contrôleur.

Mes ventilateurs ont un connecteur unique à 8 broches au lieu de 4, comment dois-je le brancher ?

Si tu as les nouveaux ventilateurs Single-Frame de la série F, tu remarqueras peut-être que les ventilateurs ont à la place une seule connexion à 8 broches. Ce connecteur est destiné à être utilisé avec la nouvelle version de NZXT Control Hub, mais il peut être connecté à l'ancien RGB & Fan Controller à l'aide du répartiteur fourni avec les ventilateurs. Pour plus d'informations, tu peux te référer au manuel d'utilisation du ventilateur.

Étape 1 - Fixation du contrôleur RVB et du contrôleur de ventilateur

Si tu as un NZXT Smart Device V2, passe à l'étape 2.

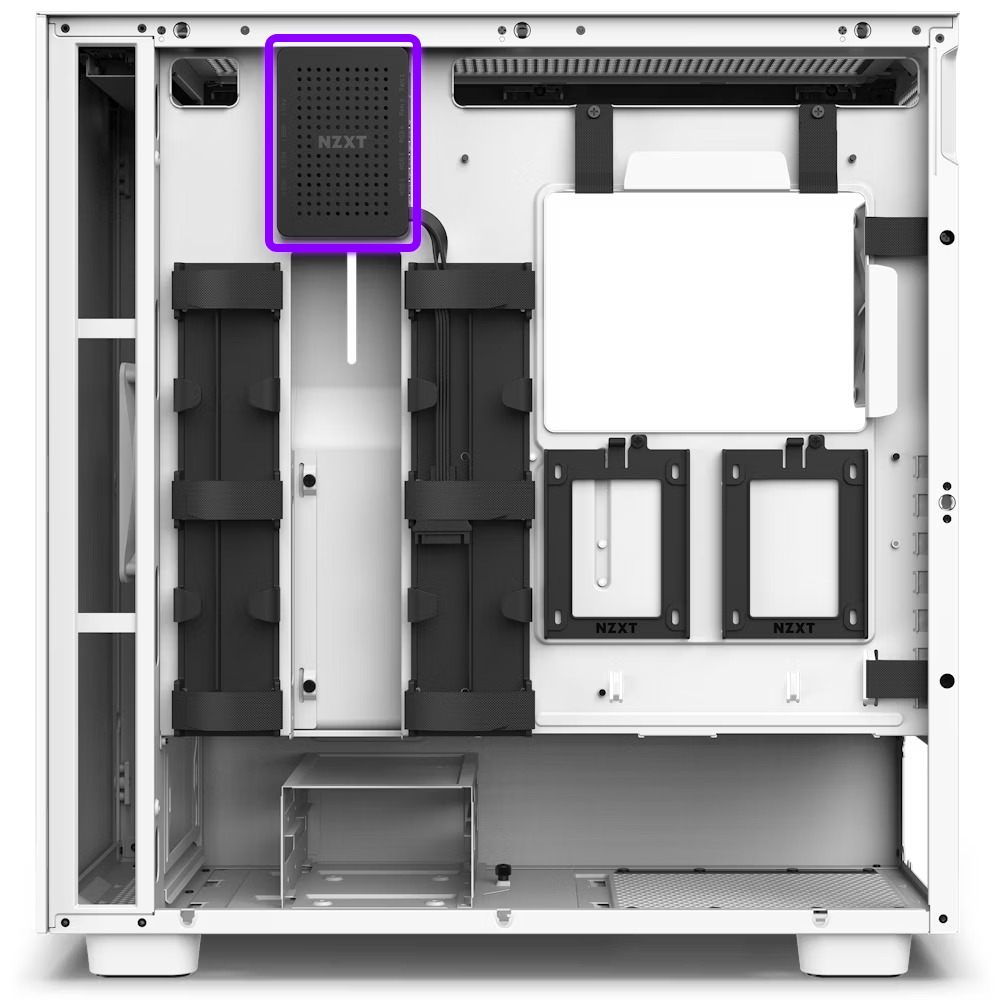

À l'aide des aimants ou 3M Velcro fournis avec ta manette, trouve un espace dégagé dans ton étui pour fixer ta manette. De nombreux boîtiers NZXT comprendront une zone plate et dégagée où les contrôleurs peuvent être placés, comme illustré ci-dessous :

Étape 2 - Connexion du contrôleur RVB et du contrôleur de ventilateur à la carte mère

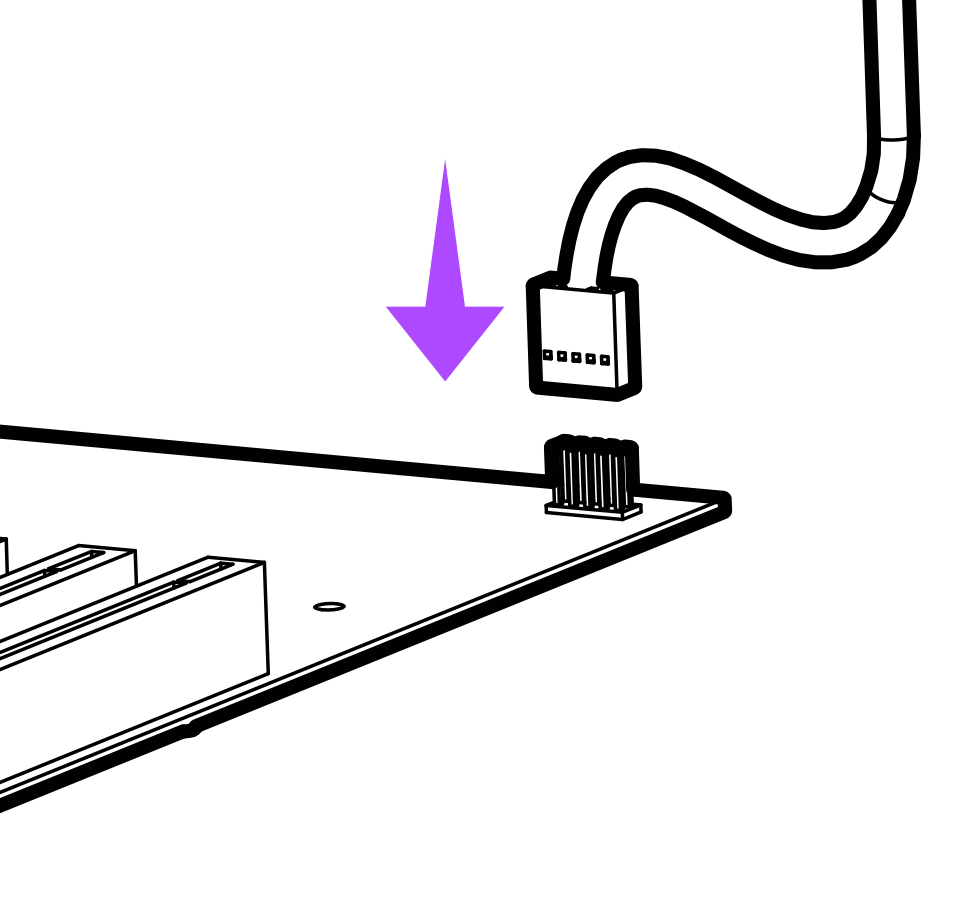

Depuis le contrôleur, connecte le câble étiqueté USB 2.0 à un connecteur USB 2.0 ouvert sur ta carte mère.

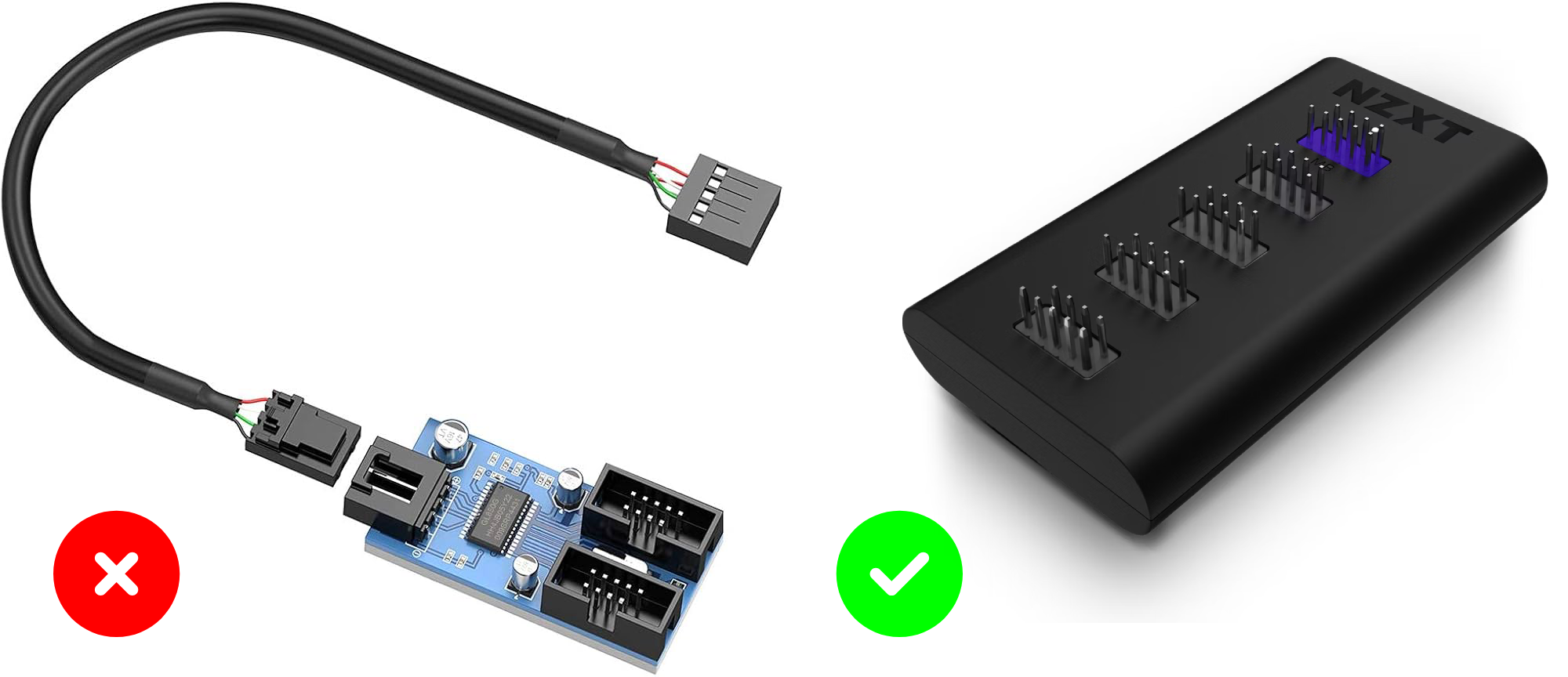

Checkpoint - Si ton système n'a pas assez de connecteurs USB 2.0, il est recommandé d'utiliser un Active USB Splitter comme notre Internal USB Hub (Gen 3) pour se connecter à la carte mère ou un splitter fourni avec ton contrôleur. Les séparateurs simples basés sur un circuit imprimé peuvent ne pas fournir suffisamment de puissance ou de bande passante pour qu'un contrôleur puisse les détecter correctement.

Étape 3 - Connexion du contrôleur RGB et du contrôleur de ventilateur au bloc d'alimentation

Depuis le contrôleur, relie la connexion SATA Power à un câble ouvert SATA Power de ton bloc d'alimentation.

Étape 4 - Connexion des ventilateurs et des appareils RVB

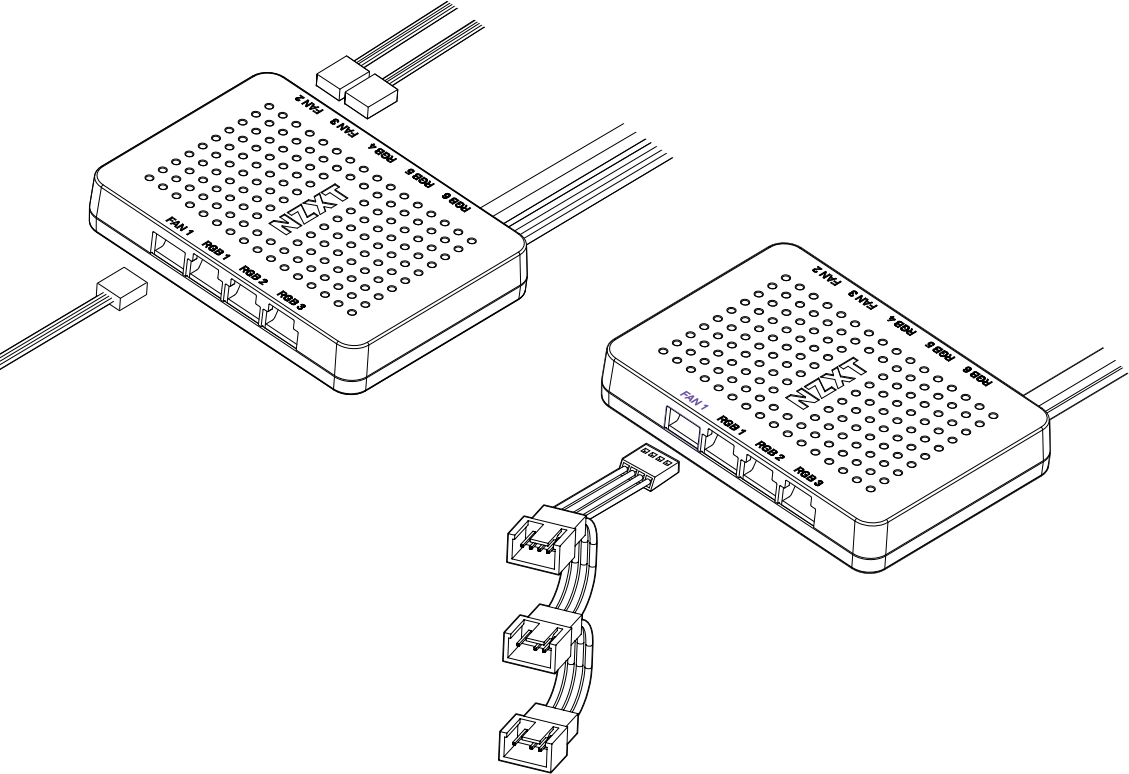

Pour connecter tes ventilateurs, tu peux soit les brancher directement sur les ports de ventilateur du contrôleur, soit utiliser les répartiteurs de ventilateur 1 à 3 inclus. Bien que les ventilateurs à courant continu soient compatibles, il est fortement recommandé d'utiliser des ventilateurs PWM pour un meilleur contrôle de la vitesse du ventilateur.

Checkpoint - Lorsque tu utilises les répartiteurs fournis, veille à ce qu'un des ventilateurs soit connecté au connecteur unique à 4 broches du répartiteur. Si aucun ventilateur n'est connecté au connecteur à 4 broches, tu obtiendras un relevé de 0 tr/min.

Pour connecter tes appareils RGB, branche le câble NZXT RGB à 4 broches dans l'en-tête RGB/LED du contrôleur jusqu'à ce que tu sentes un clic. Lorsqu'ils sont correctement connectés, les câbles RVB se verrouillent dans le contrôleur.

Utilisation de la manette dans NZXT CAM

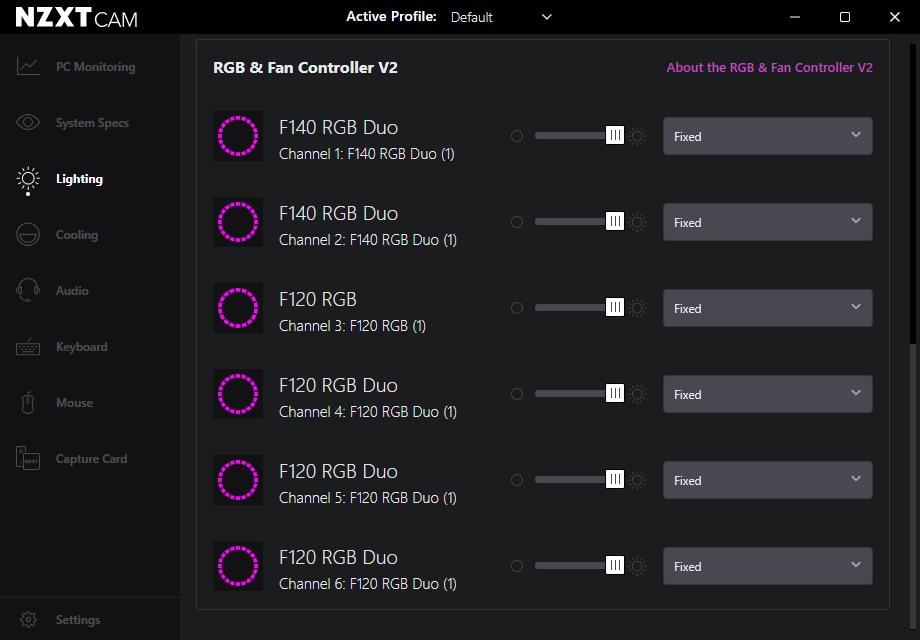

Une fois le contrôleur connecté, tu devrais voir apparaître le périphérique dans le logiciel NZXT CAM, comme indiqué ci-dessus. Dans la section Lighting, tous les dispositifs RVB apparaissent comme des dispositifs individuels auxquels tu peux appliquer différents effets de lumière allant de la couleur statique à l'onde spectrale et même à certains effets audio réactifs.

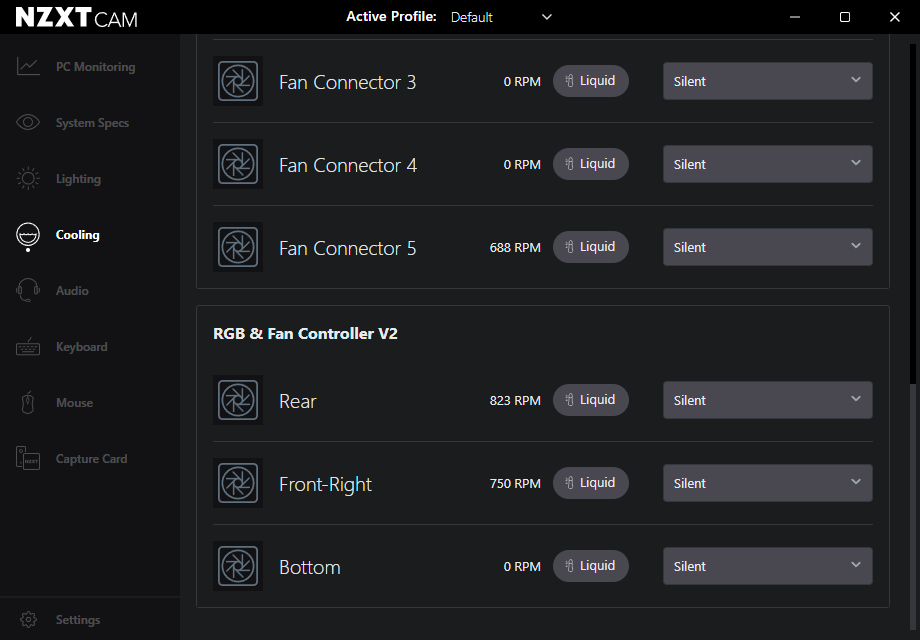

Dans la section Cooling, les ventilateurs seront contrôlés sur une base par canal. Cela signifie que si tu utilises les répartiteurs inclus, tous les ventilateurs attachés au répartiteur partageront le même réglage de vitesse de ventilateur. Si aucun ventilateur n'est connecté au collecteur, il indiquera une vitesse de 0 RPM.

J'ai un ventilateur connecté à un collecteur, mais il affiche 0 RPM.

Comme indiqué dans l'installation, si tu utilises les répartiteurs fournis, tu dois utiliser la connexion à 4 broches sur l'un des répartiteurs. Si cette connexion n'est pas utilisée, le connecteur du ventilateur indiquera 0 RPM. Si tu n'utilises pas de répartiteur ou, les 4 broches sont correctement remplies, cela peut indiquer un problème avec le ventilateur ou l'en-tête. Essaie de connecter un autre ventilateur qui fonctionne au collecteur pour isoler le problème.
