Guide de connexion NZXT RGB

Beaucoup de nos accessoires RVB NZXT peuvent être connectés en guirlande les uns avec les autres pour améliorer la gestion des câbles de ta construction (Remarque : les ventilateurs RVB de la série F ne peuvent pas être connectés en guirlande.) Cela est possible grâce aux câbles de connexion qui vont entre de nombreux produits NZXT différents. Dans cet article, nous allons détailler les étapes et les restrictions pour enchaîner plusieurs types différents d'accessoires RVB NZXT.

Limites :

• Les produits Gen 1 n'ont pas la possibilité d'enchaîner différents types de dispositifs RVB sur le même canal. Les appareils de la génération 2 disposent de cette fonctionnalité en utilisant un contrôleur de la génération 2.
• Tous nos contrôleurs RVB, quelle que soit la génération, ont une limite de 40 LED par canal.
• Certains appareils mixtes peuvent avoir des quantités inégales de DEL intégrées, ce qui peut amener certaines combinaisons à dépasser cette limite de 40 DEL.
• Toutes les DEL de plus de 40 seront reconnues dans le CAM mais ne pourront pas être alimentées.

Garde à l'esprit que tous les accessoires RGB incluront un câble qui te permettra de connecter l'appareil à un contrôleur RGB de NZXT. Voici des exemples de ces câbles.

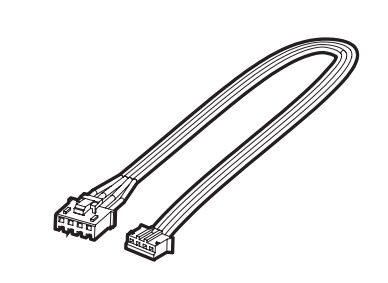

Câble de connexion des bandes d'éclairage

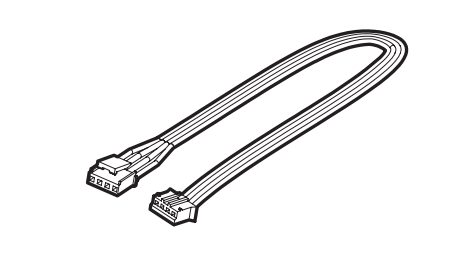

Câble de connexion du ventilateur RVB AER

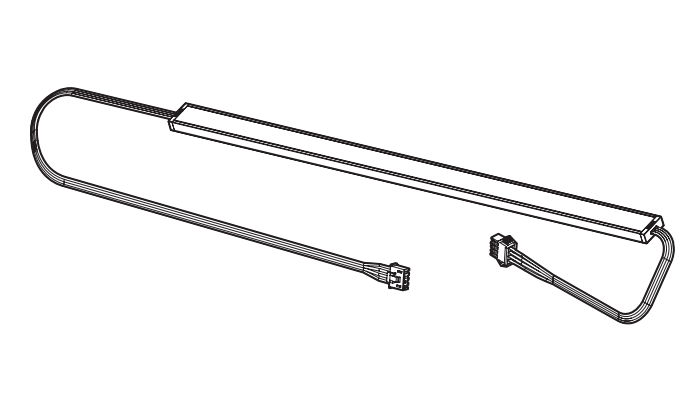

Câble de connexion RGB Underglow (intégré à la première bande LED underglow)

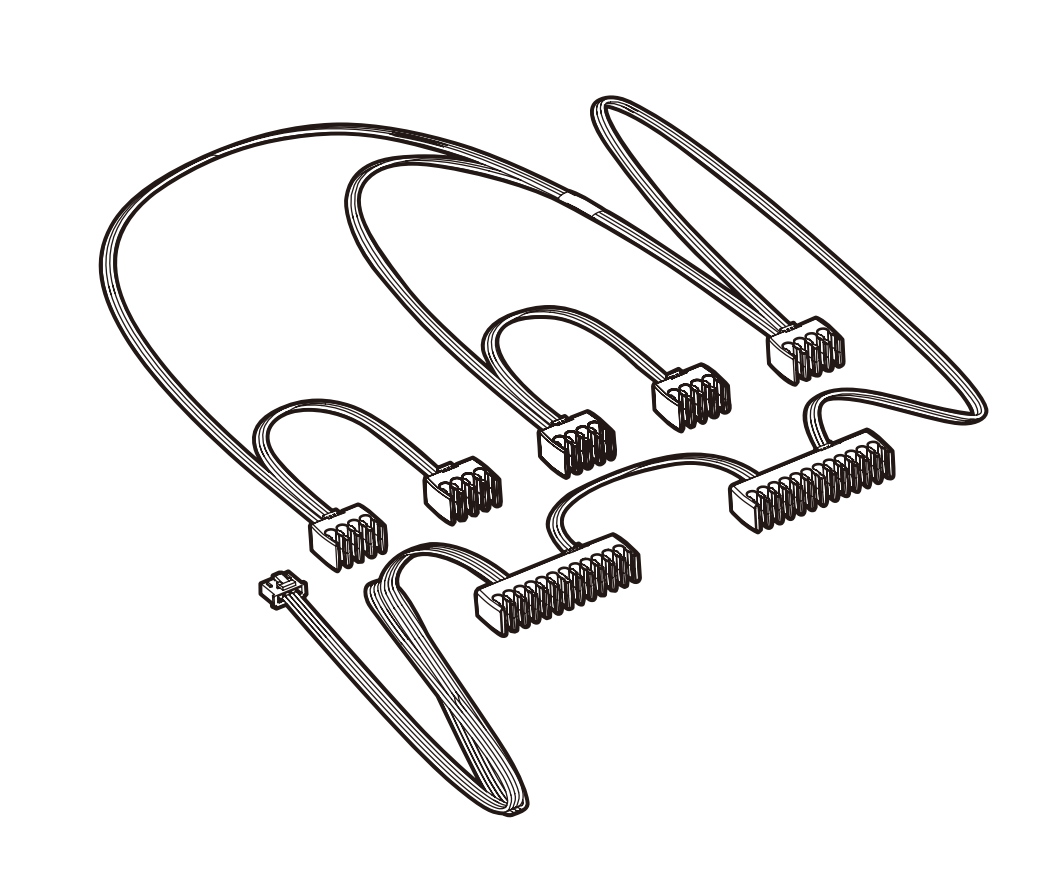

RGB Cable Comb Câble de connexion (intégré aux peignes de câbles)

Branchement en guirlande de ventilateurs AER RGB avec d'autres ventilateurs AER RGB :

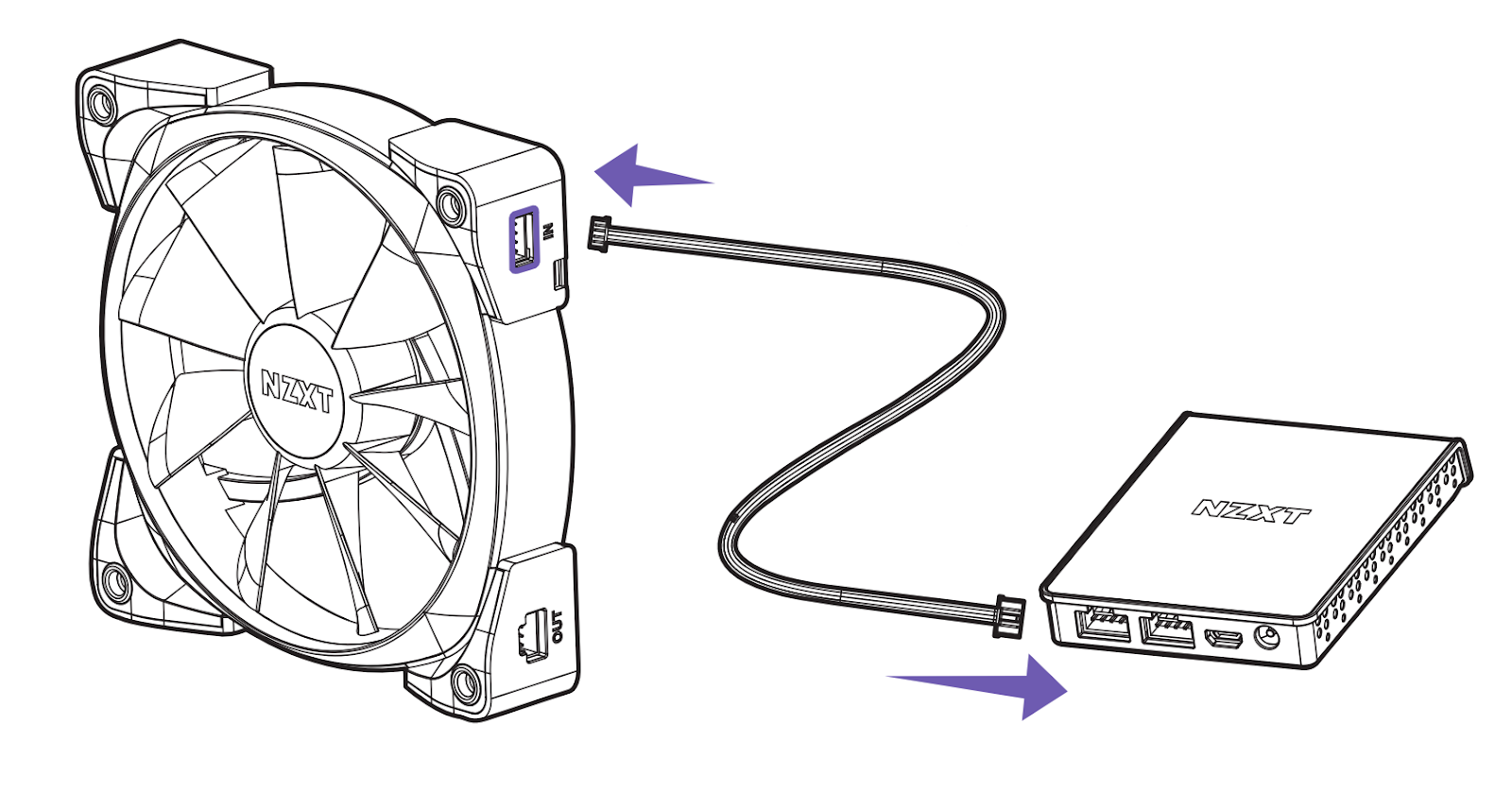

Garde à l'esprit que, comme mentionné précédemment, il y a un câble de connexion qui ira de ton contrôleur à ton accessoire RGB. La plus grande extrémité de ce câble ira à ton contrôleur RVB et la plus petite extrémité ira au port "IN" du ventilateur.

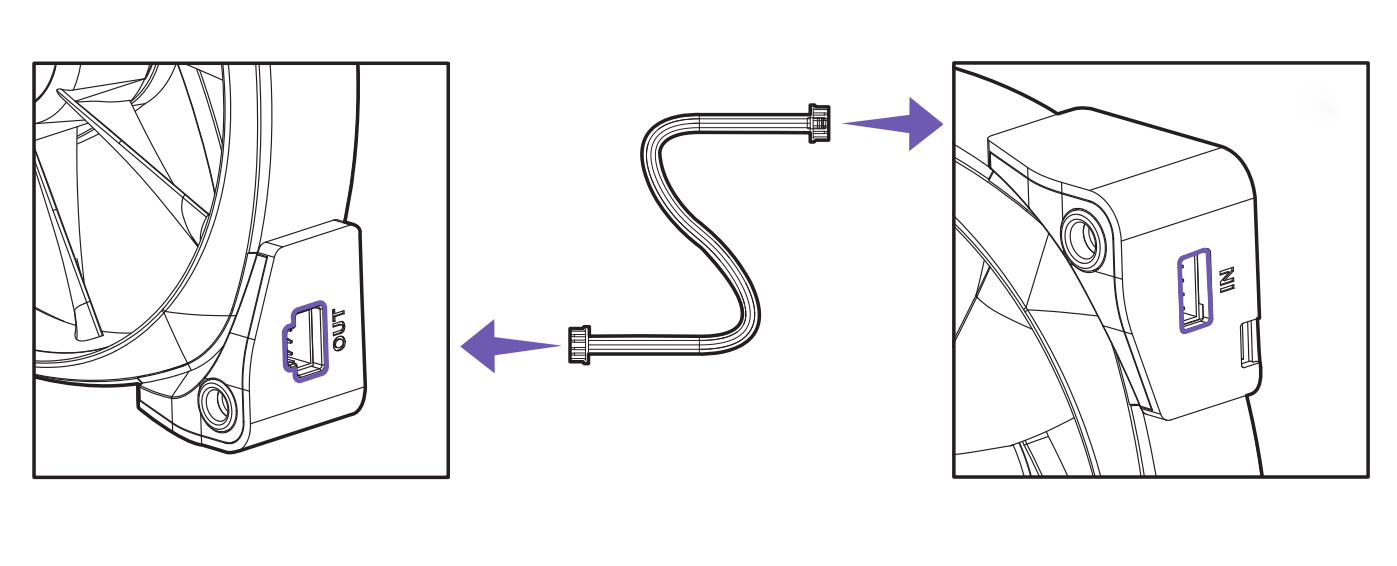

La connexion de ventilateurs supplémentaires est tout aussi simple grâce au câble de ventilateur à ventilateur inclus (illustré ci-dessous).

La connexion des ventilateurs avec ce câble est facile, la plus grande extrémité du câble avec le clip dessus se connectera au port "OUT" du ventilateur et la plus petite extrémité se connectera au ventilateur suivant dans la chaîne dans son port "IN".

Enchaîner les ventilateurs AER RGB avec d'autres accessoires RGB :

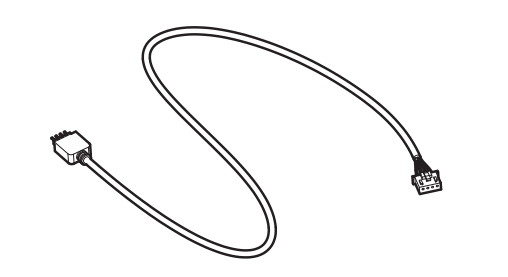

Si tu souhaites ajouter des peignes de câbles ou l'Underglow, garde à l'esprit que ces appareils seront à la fin de la guirlande reliée aux ventilateurs. Ces appareils ne peuvent pas être connectés avant les ventilateurs AER RGB. Cela est dû au fait que ces deux accessoires n'ont pas de connecteurs supplémentaires qui permettraient de poursuivre une chaîne en guirlande. Pour notre accessoire Underglow, ils peuvent être branchés directement sur le port "OUT" de ton ventilateur. Pour ajouter des bandes LED et un peigne de câbles, tu utiliseras le câble adaptateur fourni (illustré ci-dessous).

Relie en guirlande les bandes de DEL à d'autres ventilateurs RVB :

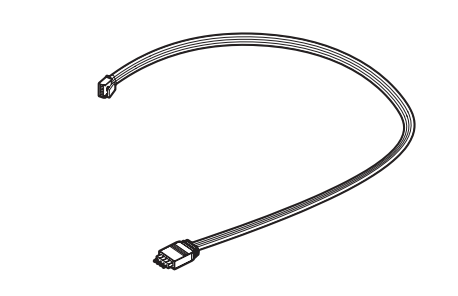

Si tu souhaites ajouter un ventilateur RVB au bout d'une guirlande, le câble de connexion des bandes de LED inclus dans nos packs de démarrage double/triple peut être utilisé pour ajouter un ventilateur au bout d'une guirlande de bandes de LED RVB. (Photo ci-dessous)

Garde à l'esprit que le nombre d'appareils qui fonctionneront dans une guirlande dépend du nombre total de DEL dans la chaîne. Si tu dépasses la limite de 40 DEL, toutes les DEL supplémentaires ne s'allumeront pas. Voici le nombre de diodes électroluminescentes par accessoire :

• Ventilateurs AER RGB : 8 LED par ventilateur
• bande de LED RVB de 300 mm : 10 LED par bande
• bande de LED RVB de 250 mm : 8 LED par bande
• bande de LED RVB de 200 mm : 6 LED par bande
• Peignes de câble RVB : 18 LED par kit
• RGB Underglow : 30 LED par kit

Si tu as des questions ou si tu rencontres des problèmes lors de la configuration de tes produits NZXT RGB, contacte notre service clientèle pour obtenir de l'aide.
