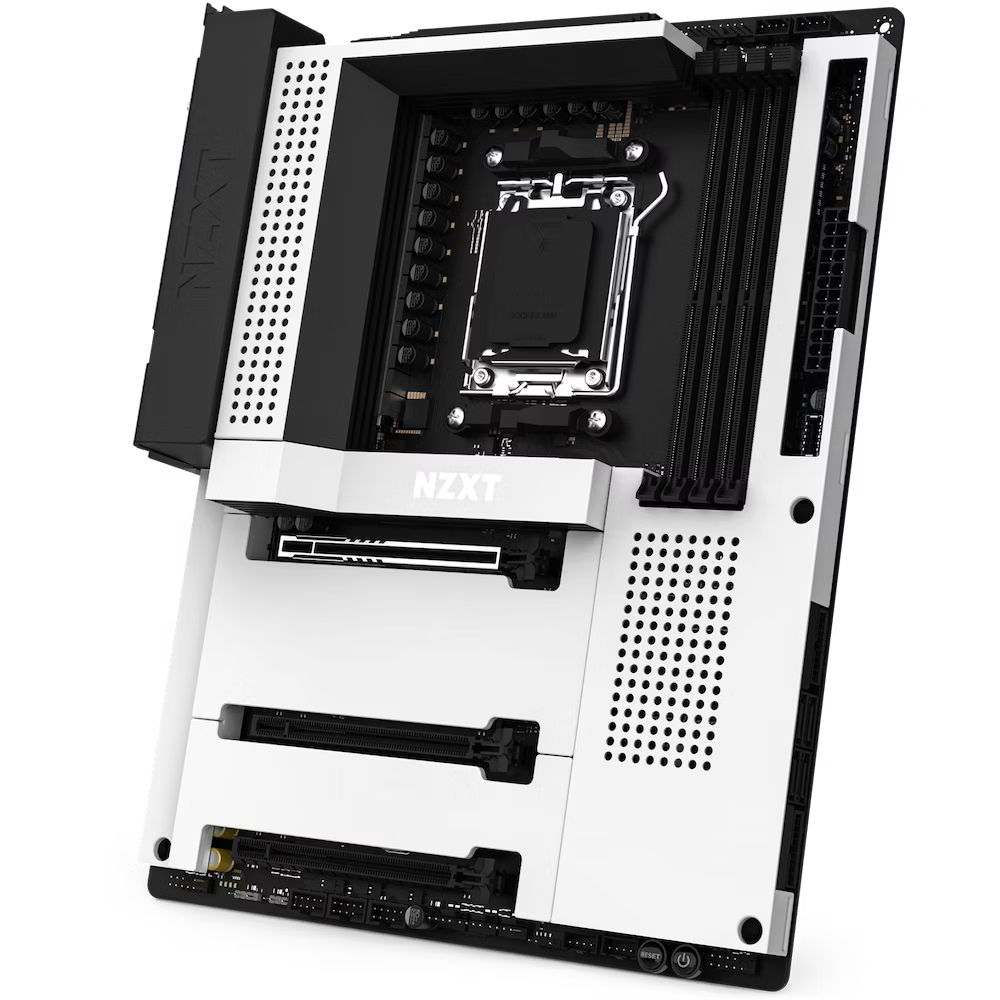

Ce guide fournit une vue d'ensemble de la section Overclocking de l'UEFI/BIOS sur la carte mère NZXT N7 B650E.Attention, ce guide ne pas détaille toutes les fonctions de la section Overclocking, mais donne une vue d'ensemble des fonctions de la carte mère.
Pour revenir au guide principal, clique sur le lien ici.
Avis de non-responsabilité
Les processeurs AMD, y compris les chipsets, les CPU, les APU et les GPU (collectivement et individuellement "processeur AMD") sont destinés à être utilisés uniquement dans le cadre des spécifications et des réglages d'usine qui leur sont associés. L'utilisation de ton processeur AMD en dehors des spécifications officielles d'AMD ou en dehors des paramètres d'usine, y compris, mais sans s'y limiter, la conduite d'un overclocking (y compris avec les outils fournis dans l'UEFI/BIOS ou par le biais d'un logiciel d'overclocking, même si ce logiciel a été directement ou indirectement fourni par AMD ou une entité affiliée de quelque manière que ce soit à AMD), peut endommager ton processeur, affecter le fonctionnement de ton processeur ou les fonctions de sécurité qu'il contient et/ou entraîner d'autres problèmes, y compris, mais sans s'y limiter, l'endommagement des composants de ton système (y compris ta carte mère et les composants qu'elle contient (c'est-à-dire la mémoire)).e. la mémoire)), des instabilités du système (c'est-à-dire la perte de données et des fichiers corrompus), une réduction des performances du système, une réduction de la durée de vie du processeur, des composants du système et/ou du système, et dans des cas extrêmes, une défaillance totale du système.
Il est recommandé de sauvegarder toutes les données importantes sur ton PC avant d'entreprendre tout effort d'overclocking. NZXT ne fournit pas d'assistance ou de service pour les problèmes ou les dommages liés à l'utilisation d'un processeur AMD en dehors des spécifications officielles d'AMD ou en dehors des paramètres d'usine.
Les dommages causés par l'utilisation de ton processeur AMD ou de la carte mère NZXT B650E en dehors des spécifications officielles d'AMD ou en dehors des paramètres d'usine de la carte mère NZXT B650E ne sont pas couverts par la garantie des produits AMD ou NZXT et peuvent ne pas être couverts par les garanties d'autres fabricants (c'est-à-dire RAM et GPU).

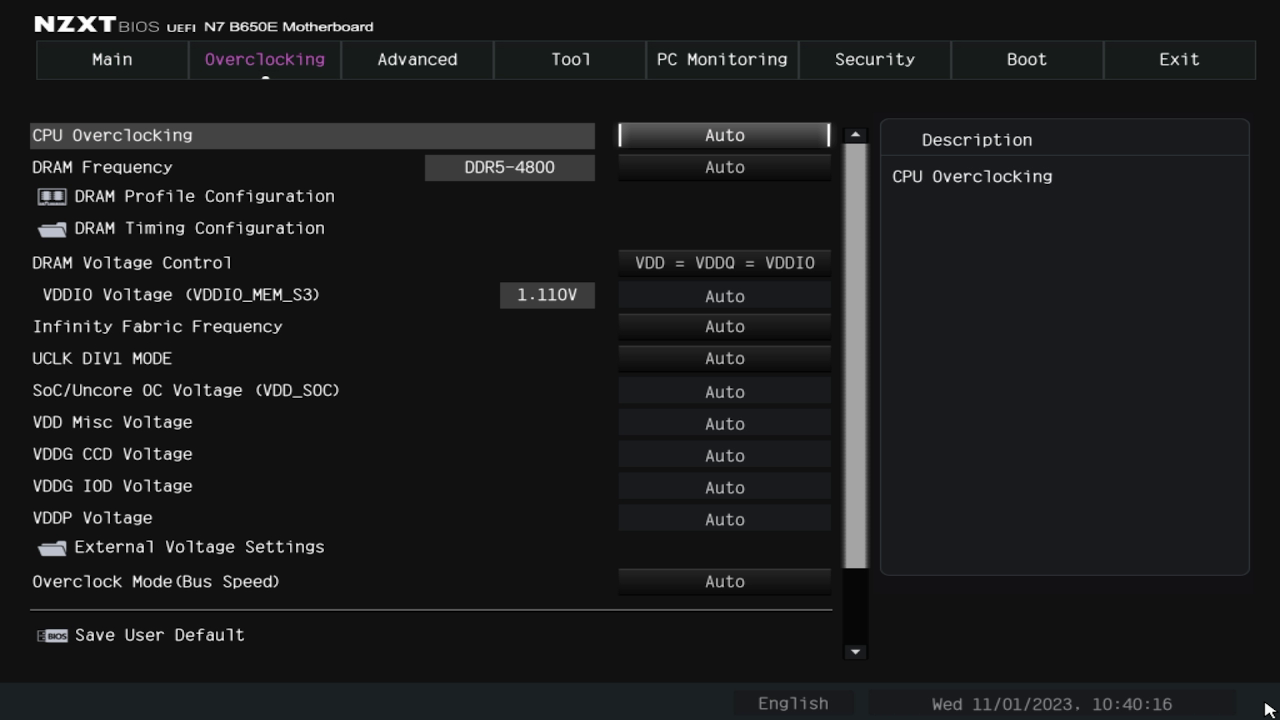

Onglet Overclocking
Overclocking du processeur - Ce paramètre inclut des préréglages d'overclocking basés sur des facteurs fournis par AMD. (par défaut : Auto)
Fréquence DRAM - Si [Auto] est sélectionné, la carte mère détectera le(s) module(s) de mémoire inséré(s) dans la carte mère et attribuera une fréquence appropriée basée sur le profilage de la mémoire (par défaut : Auto)

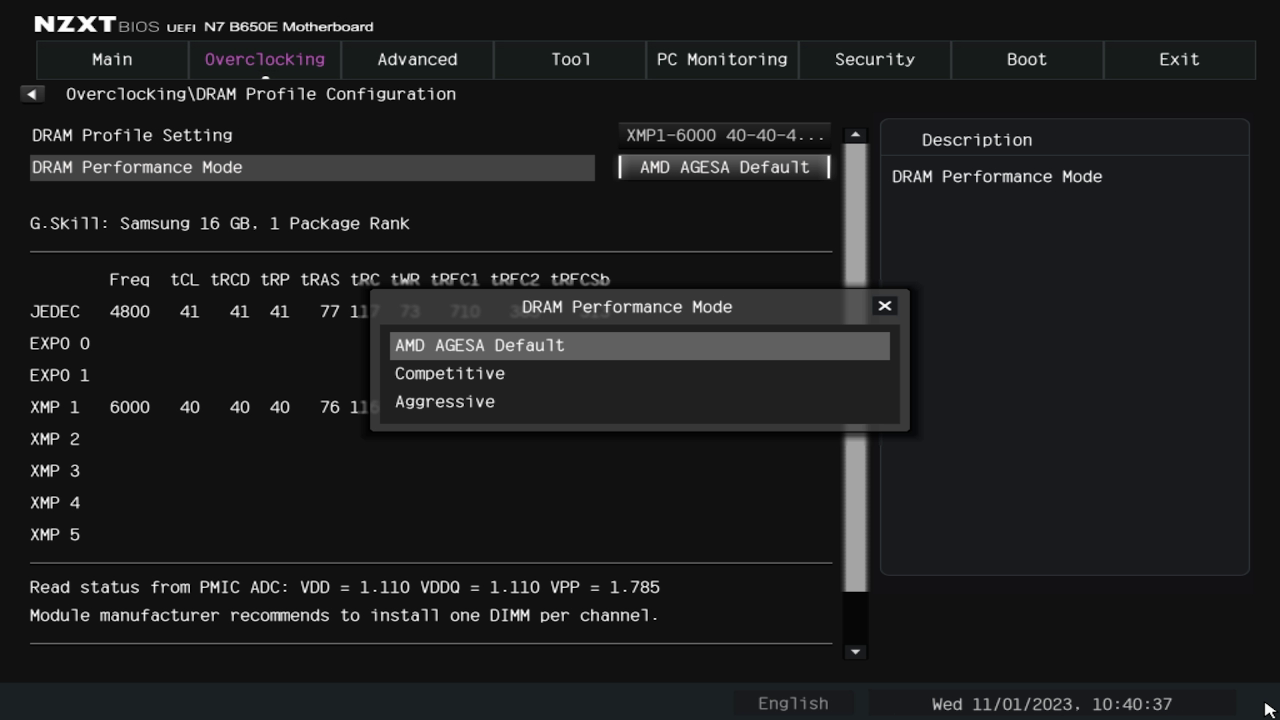

Configuration du profil DRAM - Cette section te permettra de charger les paramètres EXPO/XMP à partir des profils intégrés à la mémoire, ainsi que d'overclocker la mémoire au-delà de ses spécifications.
- Réglage du profil DRAM - Ce réglage inclut non seulement la sélection automatique du profil, mais te permet également de choisir parmi tous les profils embarqués tels que AMD EXPO ainsi que les paramètres XMP ou DOCP. (par défaut : Auto)
- DRAM Performance Mode - Ce paramètre inclut des modificateurs pour l'option DRAM Profile Setting ci-dessus. Note que l'activation de ces paramètres peut augmenter la limite d'alimentation de la RAM et peut entraîner une réduction de la durée de vie de la mémoire.Compétitif fournira un overclock mineur tandis que Agressif fournira un overclock plus élevé en comparaison. (par défaut : Auto)
DRAM Timing Configuration - Cette section te permettra d'ajuster manuellement les timings de la RAM installée dans ton PC. Cela comprend, mais sans s'y limiter, la latence CAS (tCL), le délai de lecture de RAS# à CAS# (tRCDRD), et divers autres paramètres.
- Configuration du contrôle du bus DRAM - Cette section comprend des paramètres avancés pour la gestion de l'alimentation de ta DRAM, y compris la possibilité d'activer ou de désactiver DDR5 Power Down Mode (par défaut : Disabled) et d'ajuster divers paramètres tels que Processor ODT Impedance et DRAM ODT Impedance.
Contrôle de la tension de la DRAM - Ce paramètre permet de définir le mode d'alimentation de la mémoire installée. L'option Mode haute tension n'est disponible que lorsque des modules DIMM compatibles sont installés. Lors de l'utilisation du mode haute tension, la plage supérieure pour VDD et VDDQ sera augmentée à 2,070V. (la valeur par défaut dépend du profil DRAM chargé).
- VDDIO Voltage (VDDIO_MEM_S3) - Ce paramètre permet de définir la tension utilisée pour la signalisation de la mémoire, également appelée "tension de la mémoire" ou "tension de la DRAM" (la valeur par défaut dépend du profil DRAM chargé).
- DRAM VDD Voltage - C'est le réglage principal de la tension allant à la DRAM. Cette tension est cruciale pour le fonctionnement de la mémoire (la valeur par défaut dépend du profil DRAM chargé). Pour la plupart des overclocks, il n'est pas recommandé de dépasser 1,4V.
- DRAM VDDQ Voltage - Ce paramètre contrôle la tension alimentant les E/S de la puce mémoire et est généralement essayé avec la tension VDD (la valeur par défaut dépend du profil DRAM chargé).
- DRAM VPP Voltage - Ce paramètre contrôle la tension crête à crête de la mémoire (la valeur par défaut dépend du profil DRAM chargé).
Infinity Fabric Frequency - Paramètre spécifique à l'overclocking AMD, il te permet de régler la fréquence Infinity Fabric (FCLK) pour ton système. Cette valeur doit être inférieure à l'horloge de ta mémoire (MCLK) pour obtenir les meilleures performances dans la plupart des cas.
UCLK DIV1 MODE - Réglage spécifique à l'overclocking AMD, qui permet au système de forcer le contrôleur de mémoire à fonctionner à la même fréquence ou à la moitié de la fréquence de la mémoire du système.
SoC/Uncore OC Voltage (VDD_SOC) - Spécifie la tension SoC/uncore (VDD SOC) pour prendre en charge l'overclocking de la mémoire et de l'Infinity Fabric. VDD_SOC détermine également la tension du GPU pour les processeurs avec graphiques intégrés.
Tension VDD Misc, VDDG CCD et VDDG IOD - VDDG est la source d'alimentation du chemin de données du tissu et est dérivée de VDDCR_MISC (VDD Misc). En cas d'overclocking de la mémoire, il peut être nécessaire d'augmenter le VDDG.
Paramètres de tension externe - Ce sous-menu comprend un certain nombre de paramètres pour la tension d'entrée du processeur.
- Tension VDDCR_CPU
- VDDCR_CPU Etalonnage de la ligne de charge
- Tension VDDCR_SOC
- VDDCR_SOC Etalonnage de la ligne de charge
- Tension VDD_MISC
- Tension PCH 1,05V
- VDD_MISC_S5 Tension
- 1.8VSB Tension
Overclock Mode (Bus Speed) - Ce paramètre permet à l'utilisateur de modifier le mode Overclock du PC. Un avertissement : Lorsque tu surcadencies le bus PCIe, tu surcadencies également les contrôleurs PCI, SATA et USB, ce qui peut entraîner une instabilité majeure ou une défaillance.Veille à installer et à mettre à jour ton système d'exploitation et tous les pilotes nécessaires avant de procéder à l'overclocking (par défaut : Auto).
Enfin, nous aurons quelques options pour sauvegarder et charger tes profils d'overclocking. Avant de commencer un Overclock, il est recommandé d'enregistrer les paramètres par défaut de l'utilisateur sur une clé USB au cas où une réinitialisation serait nécessaire.
