Instalación del controlador RGB y del ventilador

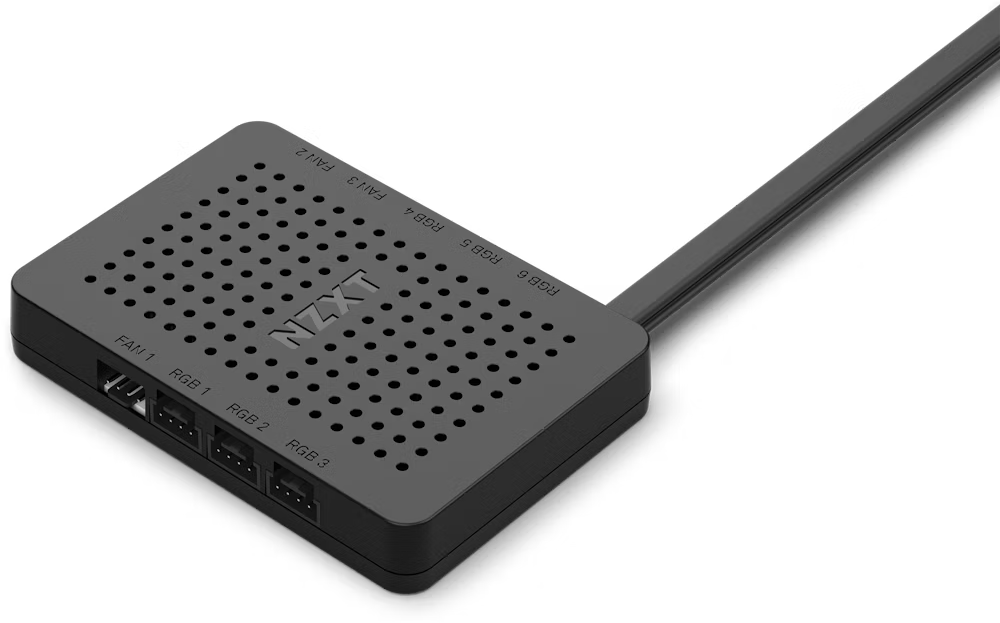

Este artículo te servirá de guía para configurar tu NZXT RGB & Fan Controller. Esta guía se aplica a los siguientes modelos:

• Controlador RGB y de ventilador (2022)
• RGB y controlador de ventilador (2019)
• Dispositivo inteligente V2 (incluido con las fundas de la Serie i)

¿Qué hay en la caja?

Dependiendo del modelo de tu controlador, tu controlador RGB y de ventilador incluirá lo siguiente:

¿Por qué el controlador de RGB y ventilador (2022) no incluye imanes?

Para el controlador RGB y de ventilador (2022), los imanes están integrados dentro de la carcasa del controlador y no es necesario añadirlos manualmente.

¿Qué necesito para conectar el controlador?

Para conectar tu mando, necesitarás

• Una (1) conexión de alimentación SATA (fuente de alimentación)
• Una (1) conexión interna USB 2.0 (placa base)

Además de esto, necesitarás algunos ventiladores de PC PWM de 4 pines o DC de 3 pines, así como algo de hardware RGB de NZXT, como nuestros F Series RGB Fans.Incluirán una conexión RGB de NZXT de 4 patillas para conectarse a los cabezales RGB/LED del controlador.

En cambio, mis ventiladores tienen un único conector de 8 patillas en lugar de 4 patillas, ¿cómo lo conecto?

Si tienes los ventiladores Single-Frame de la serie F más recientes, puede que notes que los ventiladores tienen en su lugar una única conexión de 8 patillas.Este conector está pensado para usarse con el actualizado NZXT Control Hub, aunque puede conectarse al antiguo RGB & Fan Controller utilizando el divisor incluido con los ventiladores. Para más información, consulta el manual del usuario del ventilador.

Paso 1 - Fijación del controlador RGB y del ventilador

Si tienes un NZXT Smart Device V2, pasa al Paso 2.

Utilizando los imanes o Velcro 3M incluidos con tu mando, busca un espacio despejado dentro de la carcasa para fijar tu mando. Muchas carcasas NZXT incluyen una zona plana y despejada donde se pueden colocar los controladores, como se muestra a continuación:

Paso 2 - Conexión del controlador RGB y del ventilador a la placa base

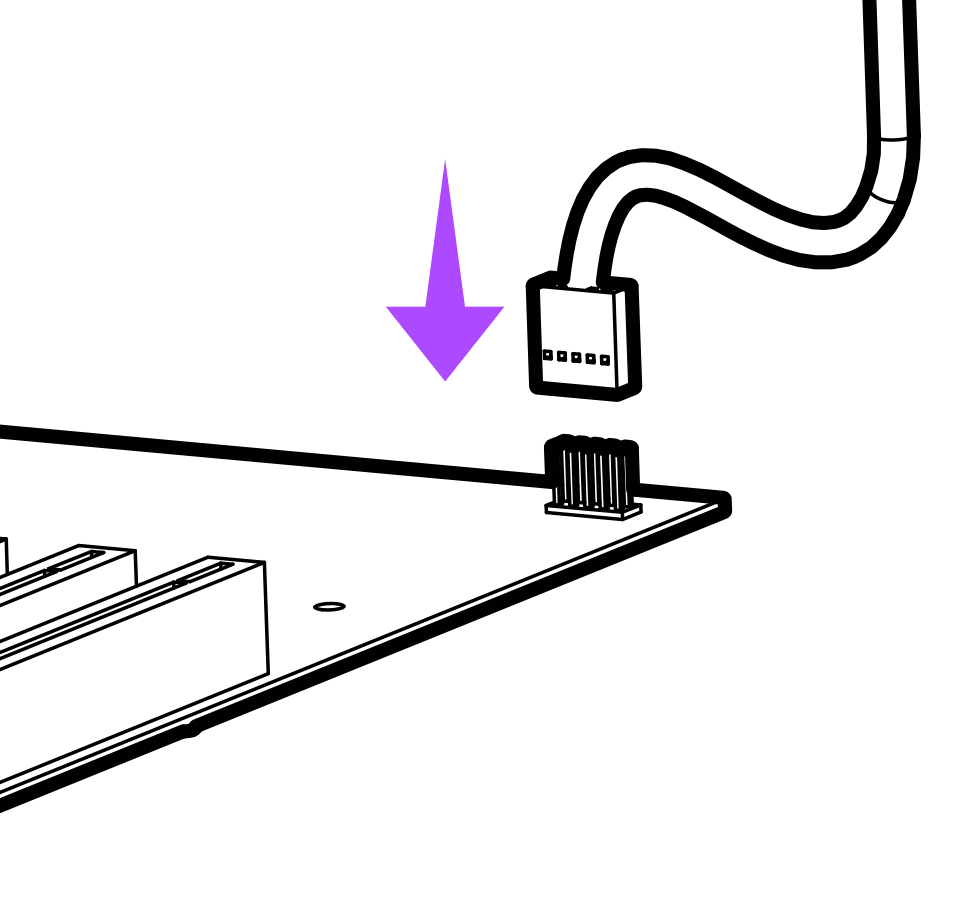

Desde el controlador, conecta el cable etiquetado USB 2.0 a un cabezal abierto USB 2.0 de tu placa base.

Checkpoint - Si tu sistema no tiene suficientes cabeceras USB 2.0, se recomienda utilizar un divisor USB activo como nuestro Hub USB interno (Gen 3) para conectarlo a la placa base o un divisor incluido con tu controlador. Los simples divisores basados en placas de circuito impreso pueden no suministrar suficiente potencia o ancho de banda para que un controlador los detecte correctamente.

Paso 3 - Conexión del controlador RGB y del ventilador a la fuente de alimentación

Desde el controlador, conecta la conexión SATA Power a un cable SATA Power abierto de tu fuente de alimentación.

Paso 4 - Conectar tus ventiladores y dispositivos RGB

Para conectar los ventiladores, conéctalos directamente a los puertos de ventilador del controlador o utiliza los divisores de ventilador de 1 a 3 incluidos.Aunque los ventiladores DC son compatibles, es muy recomendable  utilizar ventiladores PWM para un mejor control de la velocidad del ventilador.

Checkpoint - Cuando utilices los divisores incluidos, asegúrate de que uno de los ventiladores está conectado al conector único de 4 patillas del divisor. Si no hay ningún ventilador conectado al conector de 4 patillas, obtendrás una lectura de 0 RPM.

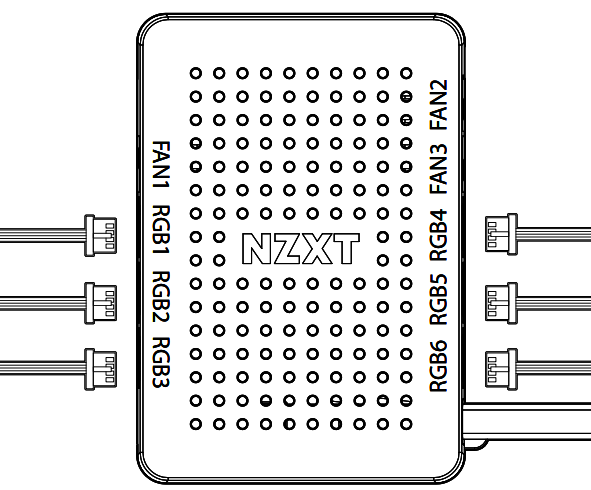

Para conectar tus dispositivos RGB, conecta el cable RGB de 4 patillas de NZXT en el cabezal RGB/LED del controlador hasta que notes un clic. Cuando estén bien conectados, los cables RGB se encajarán en el controlador.

Uso del controlador en NZXT CAM

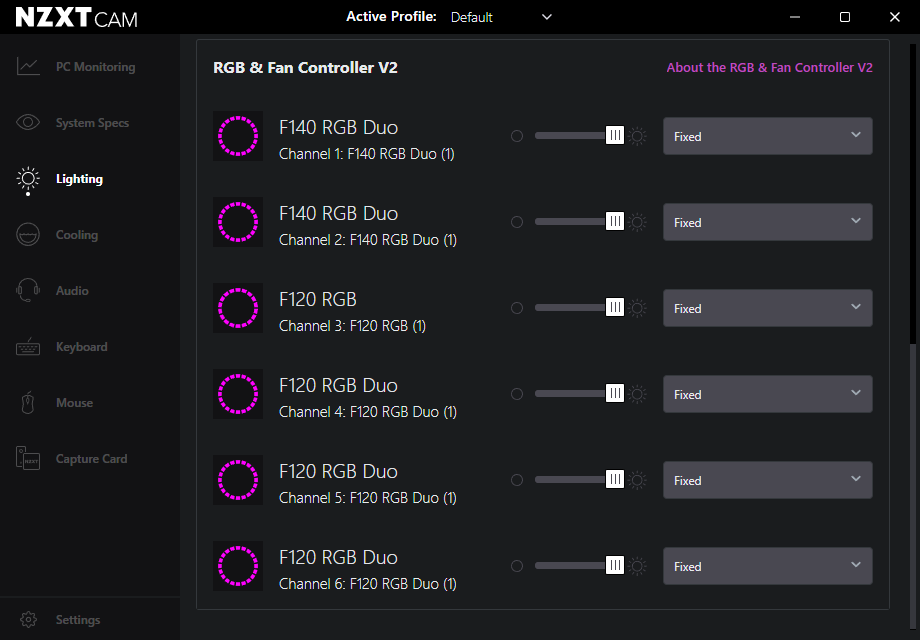

Con el controlador conectado, deberías ver aparecer el dispositivo en el software NZXT CAM , como se muestra arriba.En la sección Iluminación , todos los dispositivos RGB aparecerán como dispositivos individuales en los que puedes aplicar diferentes efectos de iluminación que van desde el color estático a la onda espectral e incluso algunos efectos reactivos de audio.

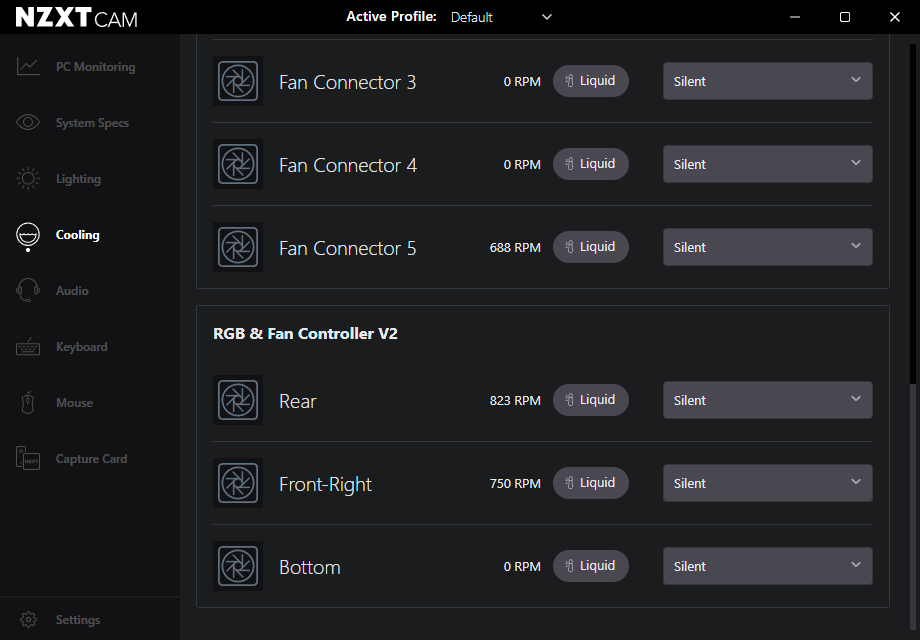

En la sección Refrigeración , los ventiladores se controlarán en función de por canal . Esto significa que si utilizas los divisores incluidos, todos los ventiladores conectados al divisor compartirán el mismo ajuste de velocidad del ventilador.Si no hay ningún ventilador conectado al cabezal, informará de una velocidad de 0 RPM.

Tengo un ventilador conectado a un cabezal, pero muestra 0 RPM.

Como se indica en la configuración, si utilizas los divisores incluidos, debes  utilizar la conexión de 4 patillas de uno de los divisores. Si no se utiliza esta conexión, el conector del ventilador informará de 0 RPM.Si no utilizas un divisor o el conector de 4 polos está correctamente lleno, esto podría indicar un problema con el ventilador o el cabezal. Intenta conectar al cabezal otro ventilador conocido que funcione para aislar el problema.
