Guía de conexión NZXT RGB

Muchos de nuestros accesorios RGB de NZXT pueden conectarse en cadena entre sí para mejorar la gestión del cableado de tu construcción (Nota: los ventiladores RGB de la serie F no pueden conectarse en cadena). Esto es posible gracias a los cables de conexión que van entre muchos productos diferentes de NZXT. En este artículo, detallaremos los pasos y las restricciones para conectar en cadena varios tipos diferentes de Accesorios RGB de NZXT.

Limitaciones:

• Los productos Gen 1 no tienen capacidad para conectar en cadena diferentes tipos de dispositivos RGB en el mismo canal. Los dispositivos Gen 2 sí tienen esta funcionalidad utilizando un controlador Gen 2.
• Todos nuestros controladores RGB, independientemente de la generación, tienen un límite de 40 LED por canal.
• Algunos dispositivos mixtos pueden tener cantidades desiguales de LED integrados, lo que puede hacer que determinadas combinaciones de superen este límite de 40 LED.
• Cualquier LED de más de 40 será reconocido en CAM pero no podrá ser alimentado.

Ten en cuenta que todos los accesorios RGB incluirán un cable que te permitirá conectar el dispositivo a un controlador RGB de NZXT. Aquí tienes ejemplos de estos cables.

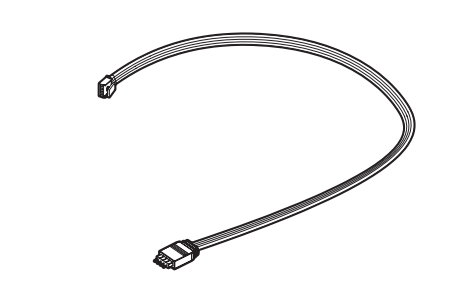

Cable de conexión de la regleta de luces

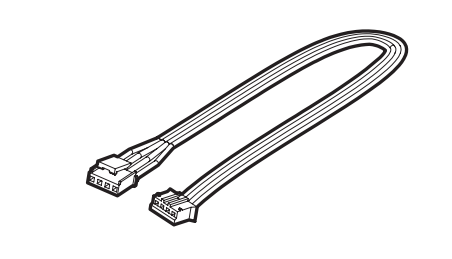

Cable de conexión del ventilador AER RGB

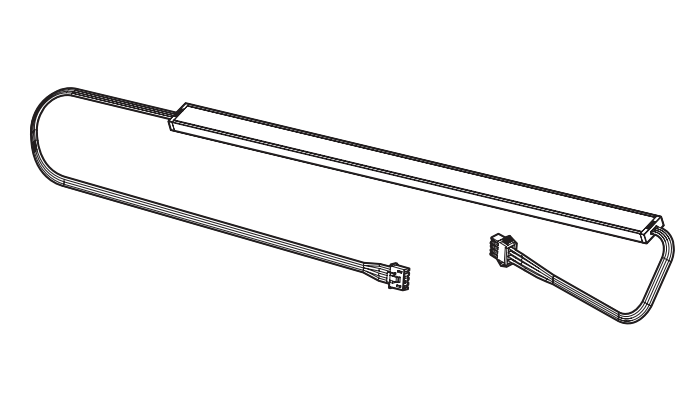

Cable de conexión de resplandor RGB (integrado con la primera tira de LED de resplandor)

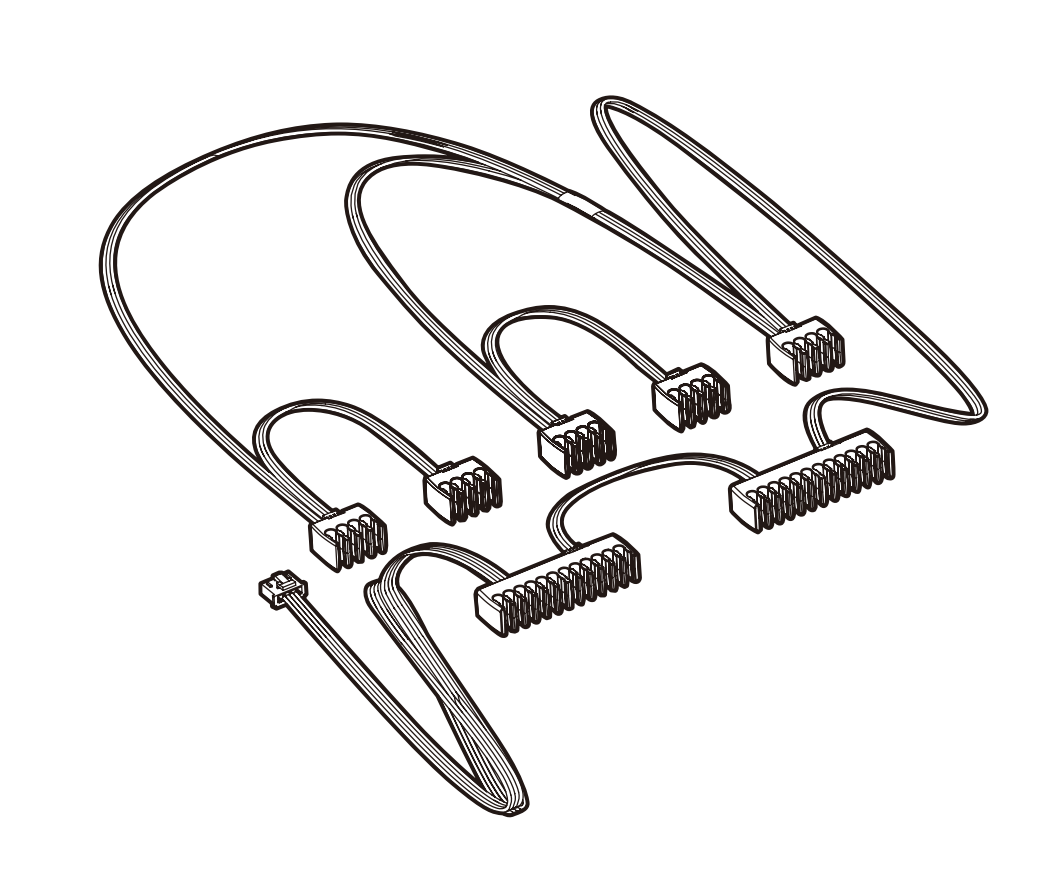

Cable RGB Cable de conexión de peine (integrado con peines de cable)

Conexión en cadena de ventiladores AER RGB con otros ventiladores AER RGB:

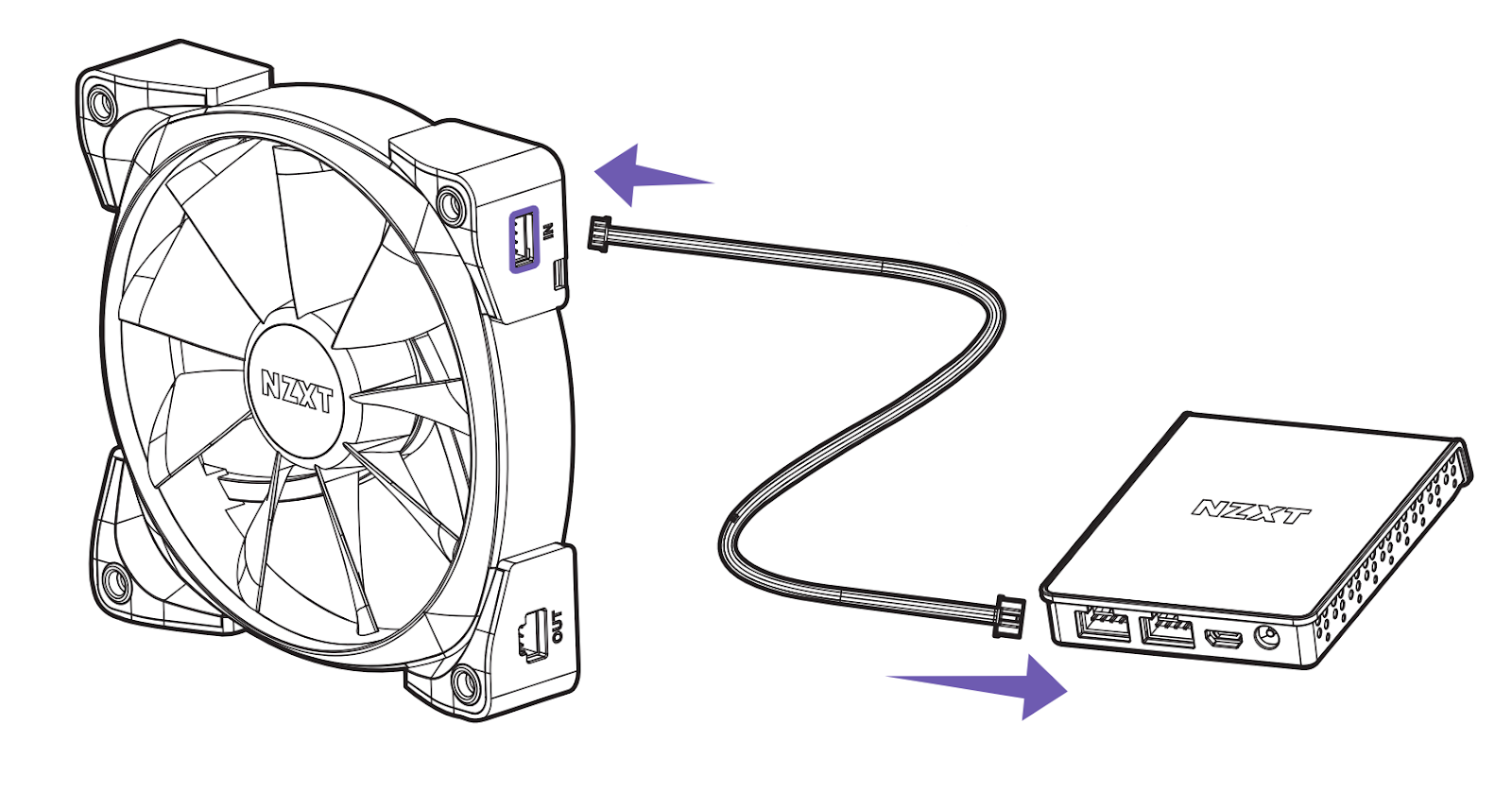

Ten en cuenta que, como se ha mencionado anteriormente, hay un cable de conexión que irá desde tu mando hasta tu accesorio RGB. El extremo mayor de este cable irá a tu controlador RGB y el extremo menor irá al puerto "IN" del ventilador.

Conectar ventiladores adicionales también es igual de sencillo con el cable de ventilador a ventilador incluido (imagen inferior).

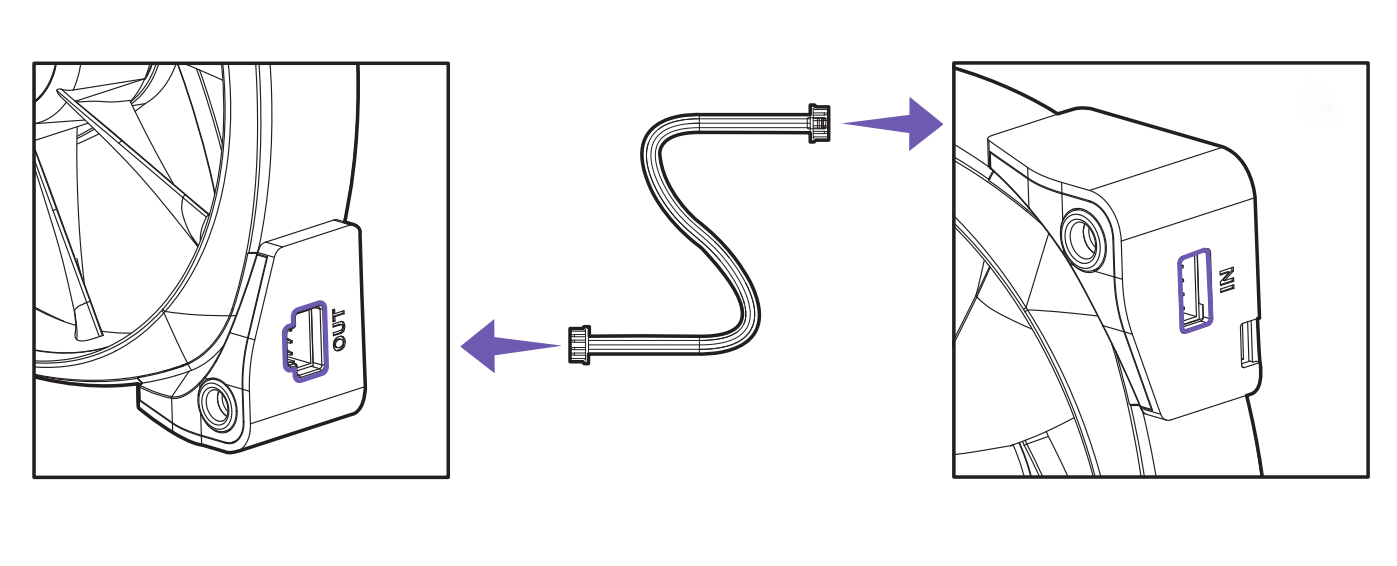

Conectar ventiladores con este cable es fácil, el extremo más grande del cable con el clip en él se conectará al puerto "OUT" del ventilador y el extremo más pequeño se conectará al siguiente ventilador de la cadena en su puerto "IN".

Conexión en cadena de los ventiladores AER RGB con otros accesorios RGB:

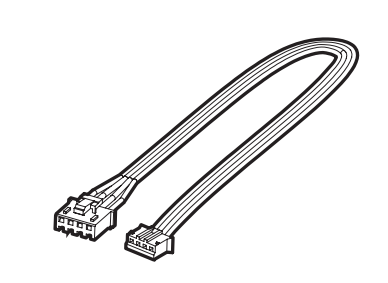

Si quieres añadir Cable Combs o el Underglow, ten en cuenta que estos dispositivos serán el final de la cadena margarita conectada a los ventiladores. Estos dispositivos no pueden conectarse antes de ningún ventilador AER RGB. Esto se debe a que estos dos accesorios no tienen conectores adicionales que continúen una cadena margarita. Para nuestro accesorio Underglow, se pueden conectar directamente al puerto "OUT'' de tu ventilador. Cuando añadas tiras de LED y cable peine, utilizarás el cable adaptador incluido (imagen inferior).

Conecta en cadena las tiras de LED a otros ventiladores RGB:

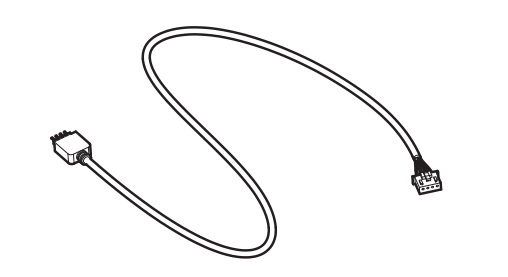

Si quieres añadir un ventilador RGB al final de una cadena, puedes utilizar el cable de conexión de tiras LED incluido en nuestros paquetes de inicio dobles/triples para añadir un ventilador al final de una cadena de tiras LED RGB. (Foto de abajo)

Ten en cuenta que el número de dispositivos que funcionarán en una cadena depende del número total de LED de la cadena. Si superas el límite de 40 LEDs, todos los LEDs adicionales no se encenderán. Aquí tienes el número de LED por accesorio:

• Ventiladores AER RGB: 8 LED por ventilador
• tira LED RGB de 300 mm: 10 LEDs por tira
• tira LED RGB de 250 mm: 8 LEDs por tira
• tira LED RGB de 200 mm: 6 LEDs por tira
• Peines de cable RGB: 18 LED por kit
• Resplandor RGB: 30 LEDs por kit

Si tienes alguna pregunta o problemas con la configuración de tus productos NZXT RGB, ponte en contacto con nuestro servicio de atención al cliente para obtener ayuda.
