Austausch Ihrer NZXT H1 (2019) AIO

Diese Anleitung behandelt das Entfernen der AIO aus dem H1 (2019) Gehäuse. Bitte folgen Sie vor dem Fortfahren der untenstehenden Anleitung, um die Panels von Ihrem Gehäuse zu entfernen:

• Entfernen der Panels am NZXT H1 (2019)

Für diese Anleitung benötigen Sie folgende Werkzeuge:

• Kreuzschlitzschraubendreher #1
• Seitenschneider/Flachschneider
• Wärmeleitpaste (falls Ihr Ersatzteil keine voraufgetragene Wärmeleitpaste hat).

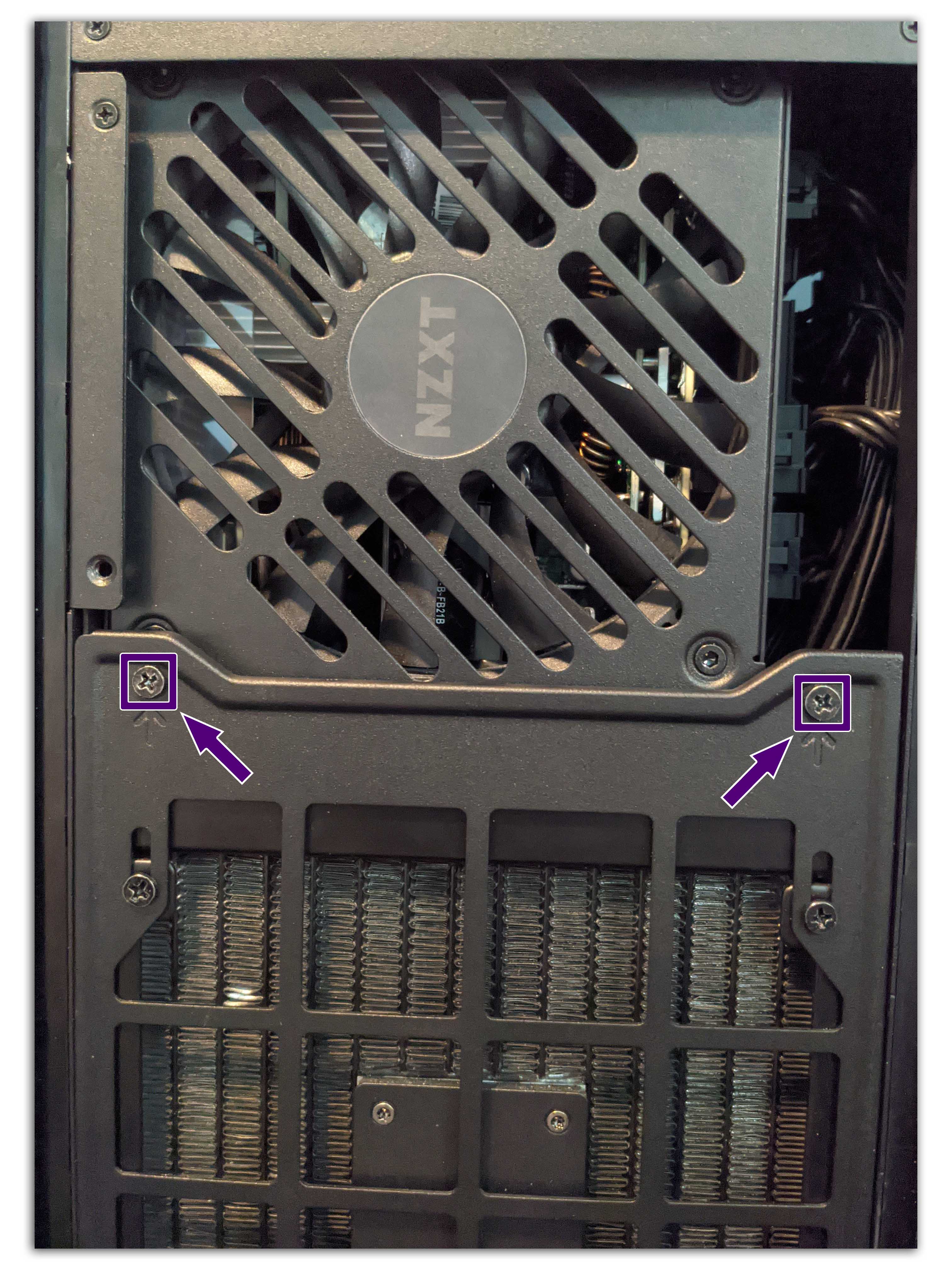

Nachdem die Panels entfernt wurden, lösen Sie die zwei Schrauben, die im Bild unten gezeigt sind, um die Gehäusetür zu öffnen und Zugang zum Mainboard-Träger zu erhalten.

Nachdem der Mainboard-Träger geöffnet ist, gehen Sie je nach verwendetem Mainboard-Sockel wie folgt vor:

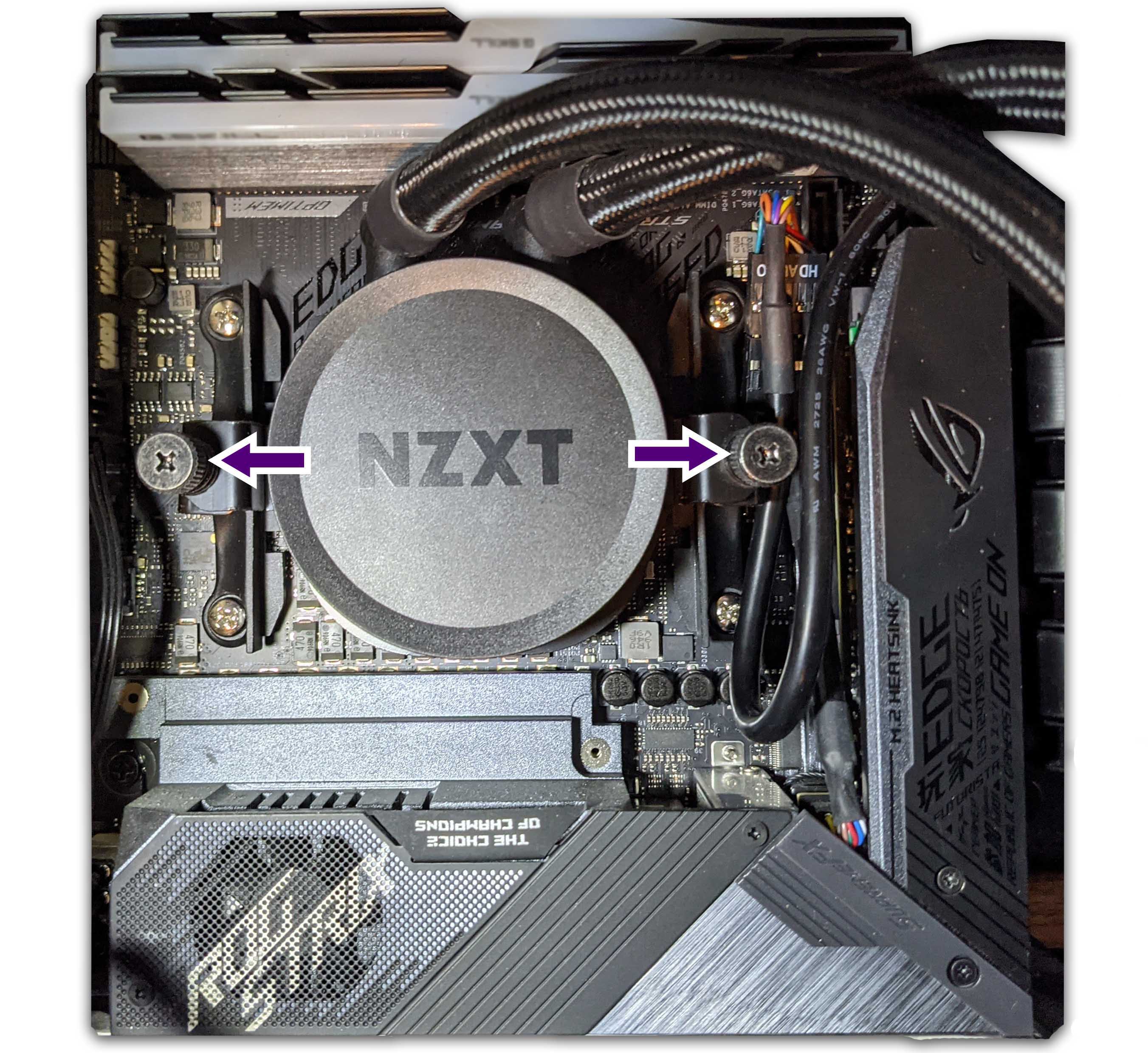

• AMD - Lösen Sie die zwei Daumenschrauben, um sie von den Befestigungswinkeln zu lösen, und entfernen Sie dann die Kühlerabdeckung (siehe unten).
• Intel - Entfernen Sie die vier Daumenschrauben rund um den CPU-Kühler und nehmen Sie dann die Kühlerabdeckung ab.

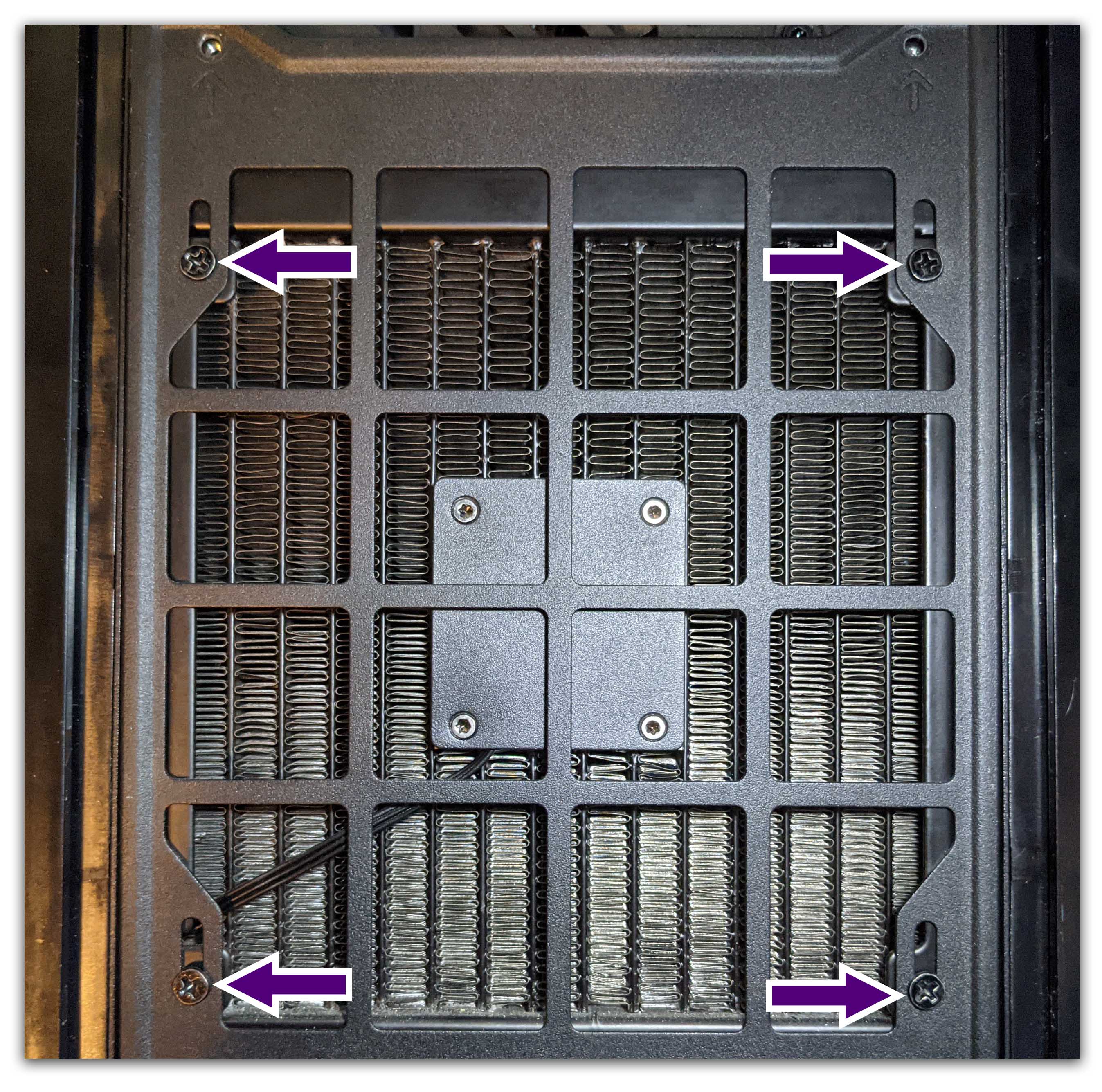

Nachdem die Kühlerabdeckung entfernt wurde, lösen Sie die vier Schrauben, mit denen der Radiator an der Gehäusetür befestigt ist, wie unten gezeigt:

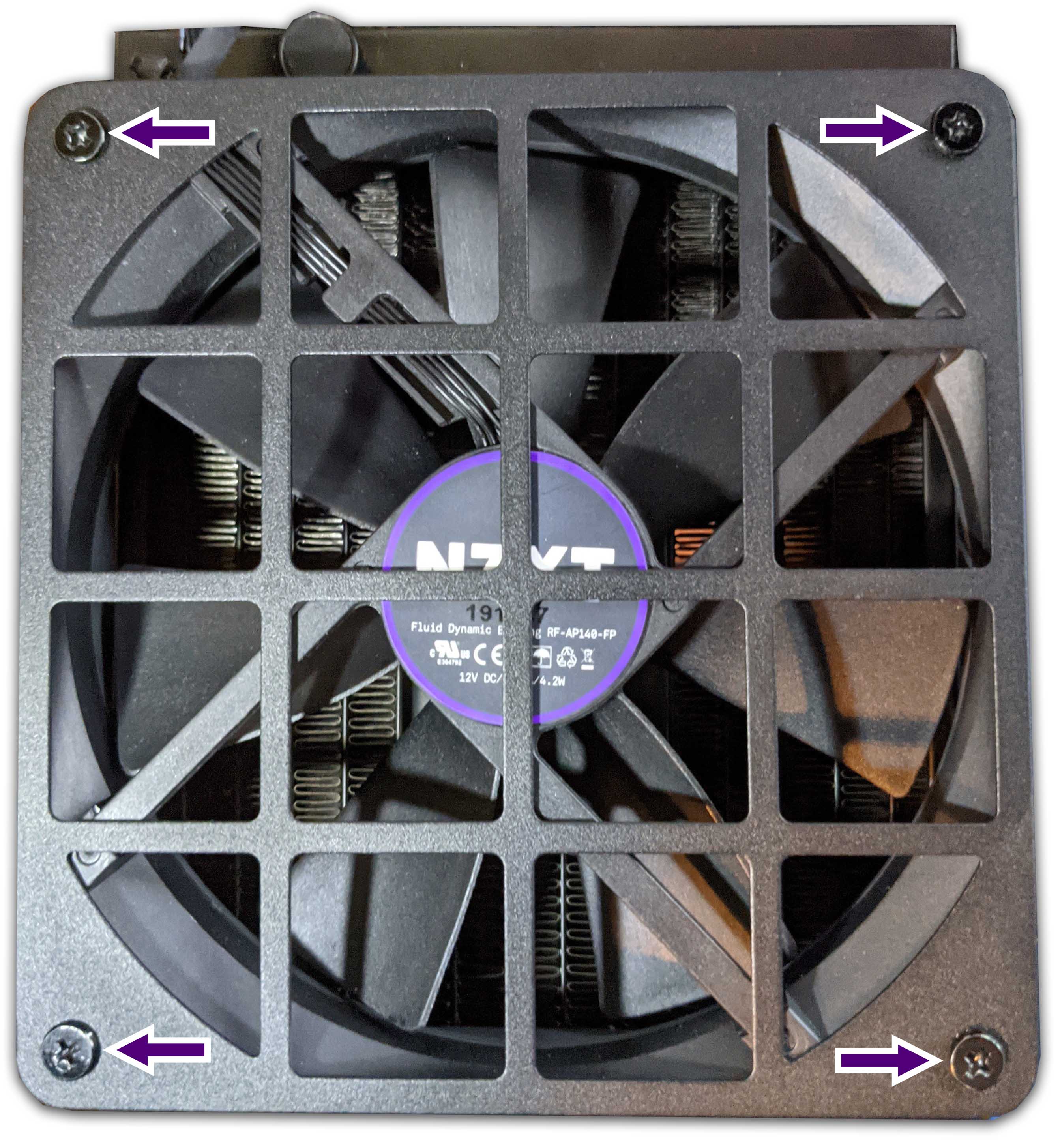

Wenn Sie den Lüfter austauschen, entfernen Sie die vier Schrauben, mit denen der Lüfter am Radiator befestigt ist, wie unten gezeigt:

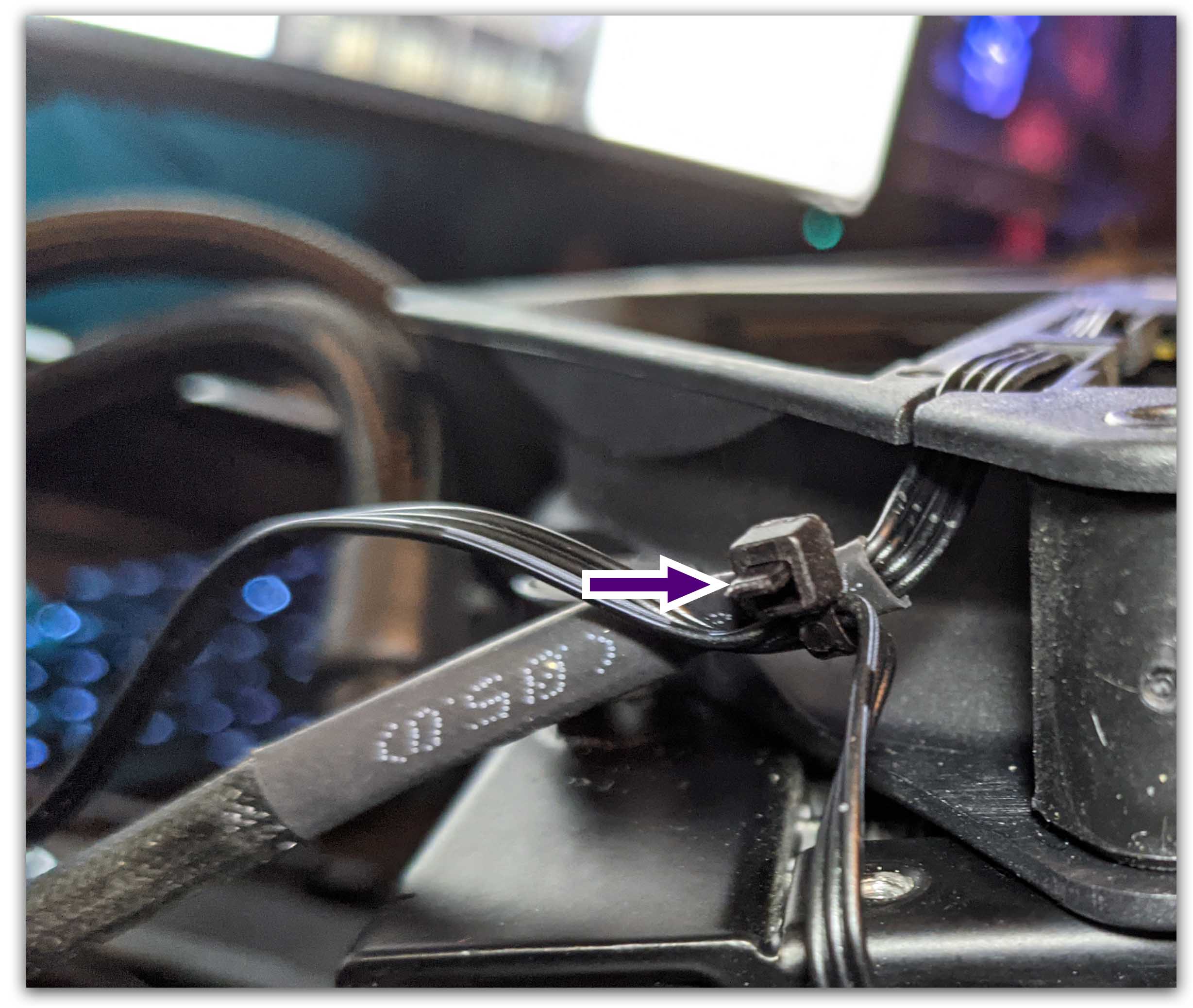

Nachdem die Schrauben entfernt sind, durchtrennen Sie mit Ihren Flachschneidern das Kabelbinder, das die Pumpen- und Lüfterkabel zusammenhält.

Folgen Sie den angegebenen Schritten in umgekehrter Reihenfolge, um Ihren Kühler wieder zu installieren. Wenn Ihr Ersatzkühler keine voraufgetragene Wärmeleitpaste hat, verwenden Sie eine erbsengroße Menge, die Sie mittig auf den Integrierten Heat Spreader (IHS) der CPU auftragen, und installieren Sie den Kühler. Der Anpressdruck sorgt dafür, dass sich die Wärmeleitpaste verteilt.
