从控制台、摄像头或移动设备进行流媒体传输

捕捉卡是释放游戏流潜能的绝佳工具。 虽然现在许多游戏机都具备直接从硬件共享或录制视频的功能，但其中许多在质量和易用性方面都做出了让步。 如果你是一位狂热的流媒体爱好者，你会发现许多流媒体和内容创作者并不使用游戏机的原生流媒体功能，而是使用采集卡 。

本指南将向您介绍使用受支持的控制台、摄像头或移动设备获取采集卡所需的一切知识。

我需要采集卡吗？

要回答这个问题，最简单的办法就是提出另一个问题：

• 我是否有用于玩游戏的其他源，例如游戏机、移动设备或另一台 PC？
• 我有一个外置摄像头，带有HDMI 输出 ，我想把它用作网络摄像头？
• 我是否想从其他来源向我的电脑播放、录制或串流游戏。

如果您在同一台电脑上进行播放和录制/流媒体，则无需使用采集卡。 不过，如果您想从游戏机、移动设备或第二台 PC 上录制或串流信号，那么采集卡将是以最佳质量和帧速率获取信号的最可靠方式。

采集卡支持哪些设备？

您可能已经注意到，我们在介绍中使用了支持控制台、摄像头或移动设备 这一短语。 一开始可能会有点担心，但最主要的是要确认以下几点：

• 源设备（控制台、摄像机或移动设备）是否支持采集卡所需的输入连接？
• 源设备上是否有任何软件或硬件限制，导致采集卡无法读取（即HDCP)

我们将在本指南稍后部分详细介绍这一点，但首先要做的是检查源设备使用的连接类型和信号是否能被采集卡读取。 例如，让我们来看看NZXT Signal HD60 。 该设备支持最大输入分辨率为 3840 x 2160（也称为4K 分辨率），最大运行速度为60 帧/秒（FPS） 。 这意味着，只要源不超过这些限制，Signal HD60就能读取显示内容。

Signal HD60 可以读取 4K，但为什么我的数据流仅限于 1080p？ 为什么我需要 NZXT Signal 4K30？

虽然 Signal HD60 可以读取，甚至可以直通 4K 信号，但无法将该信号录制或流到 PC。 Signal HD60 也不支持高动态范围（HDR）色彩 ，这是 Signal 4K30 独有的功能。 Signal 4K30 还能在较低分辨率下以更高的 FPS 进行录制和流媒体传输，如 144 FPS 的 2560 x 1440p 或 240 FPS 的 1920 x 1080p。

我应该购买哪种 NZXT 信号捕捉卡？

对于许多人来说，最大的问题是：我需要哪种采集卡才能开始流媒体播放？ 为此，您需要问自己几个问题：

• 我想播放、串流或录制 HDR 内容吗？
• 我想以高帧率，如 120、144 甚至 240 FPS 进行游戏吗？
• 我是否希望以更高的帧速率（如 1080p、240 FPS）进行录制，以便于编辑流畅的慢动作回放？
• 我是否想以更高分辨率进行录制，例如 4K 分辨率 @ 30 FPS？

如果您对这些问题的回答是yes，那么NZXT Signal 4K30 将是适合您的采集卡。 如果您没有回答上述任何一个问题，那么NZXT Signal HD60 将非常适合您。

我需要 NZXT 聊天线吗？

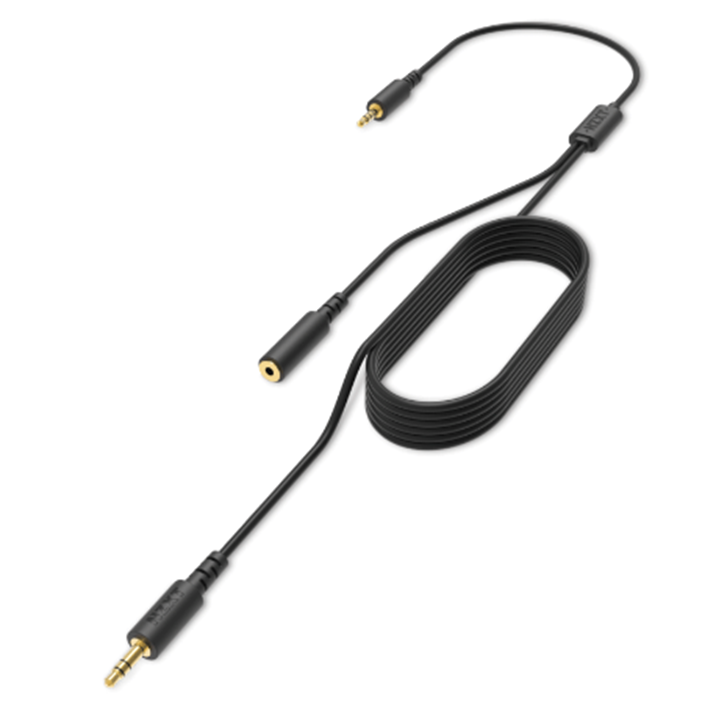

NZXT Chat Cable 对于那些不仅想在使用耳机时录制游戏过程，而且还想将游戏中的聊天内容录制到录音中以获得更真实感受的人来说，这是一个很好的资源。 虽然这是一款出色的产品，但并非所有用户都需要它。 为了帮助您确定 NZXT Chat Cable 对于您的设置是否必要，您需要问自己以下问题：

• 我目前使用的是耳机还是直接插入控制台或控制器的耳机？
• 我是否要通过连接到控制台/控制器的耳麦使用游戏内语音聊天，是否要录制或与我的流媒体共享？

如果您对这两个问题的回答都是yes，那么 NZXT Chat Cable 将是您的最佳选择。 即使您对使用内置麦克风功能的聊天线将您的语音和游戏内容一起传输到电脑不感兴趣，聊天线也能让您轻松使用电脑耳机听到控制台的音频，并通过电脑上的线路输入端口捕获音频流。

使用采集卡设置控制台

对于大多数用户来说，开始使用需要以下硬件：

• 用 PC 串流或录制
• 游戏机
• 采集卡
• 麦克风或耳机

除此之外，您可能还需要使用一些额外的硬件，其中包括

• 如果要使用采集卡的低延迟/零延迟直通功能，还需要一个额外的显示器或电视。
• 一根额外的 HDMI 电缆

最后，如果您使用的是聊天电缆，那么也要准备好它。

在继续之前，您可能需要将控制台直接连接到显示器或电视机上，并在继续之前调整一些设置。 下面我们将列举几个设置示例。

任天堂交换机流媒体设置

默认情况下，任天堂交换机将使用一个智能切换开关来实现HDCP功能。 这意味着，在 Switch 上使用某些游戏和应用程序（如Youtube）时，，而其他大多数游戏和应用程序应该没有问题。

不过，如果您遇到检测问题，建议确保将交换机的TV 设置调整为以下设置：

• 电视分辨率 - 1080p
• RGB 范围 - 自动
  • 如果出现检测问题，请尝试将其设置为LimitedRange 。

索尼 Playstation 4/5 流媒体设置

默认情况下，索尼 Playstation 4/5 将启用HDCP，这可能导致采集卡无法正确检测视频和/或音频信号。 要解决这个问题，您需要在设置中确保HDCP 已禁用：

• 打开 Playstation 设置，然后选择System选项。
• 在System 下，选择HDMI并确保Enabled HDCP已关闭。

请注意，当HDCP 关闭 时，您将无法直接从控制台玩特定游戏或使用 Netflix、Hulu 和 Youtube等流媒体服务。

要支持 HDR，控制台和显示器都必须支持 HDR。

Microsoft Xbox 系列流媒体设置

默认情况下，Microsoft Xbox X 系列和 S 系列游戏机将使用 HDCP 功能的智能切换。 这意味着，在 Xbox 上使用某些游戏和应用程序（如Netflix或Youtube）时，您将无法 从控制台捕获，而大多数其他游戏和应用程序应该没有问题。

要支持 HDR，控制台和显示器都必须支持 HDR。

如何将控制台连接至采集卡和电脑

现在，我们已经理清了所有硬件，是时候将所有东西连接起来并准备就绪了。 启动电脑，下载最新版本的流媒体软件。 在本指南中，我们将使用Open Broadcaster Software Studio或OBS Studio ，可在下面的链接中找到：

开放式广播软件 | OBS

连接硬件

首先，我们要把所有东西都连接好。 在本指南中，我们将使用NZXT Signal HD60 的设置步骤，但这些步骤同样适用于大多数采集卡。 特别是对于NZXT Signal系列，您需要将Signal附带的 USB 线缆插入电脑上开放的 USB 3.2 Gen 1 或更高版本的 USB 端口。 有关正确的端口，请参阅主板或 PC 的用户手册。

将控制台连接到采集卡上的HDMI 输入 。 如果您使用第二台显示器和采集卡上的零延迟/低延迟直通功能，请将第二台显示器连接到采集卡上的HDMI 输出。

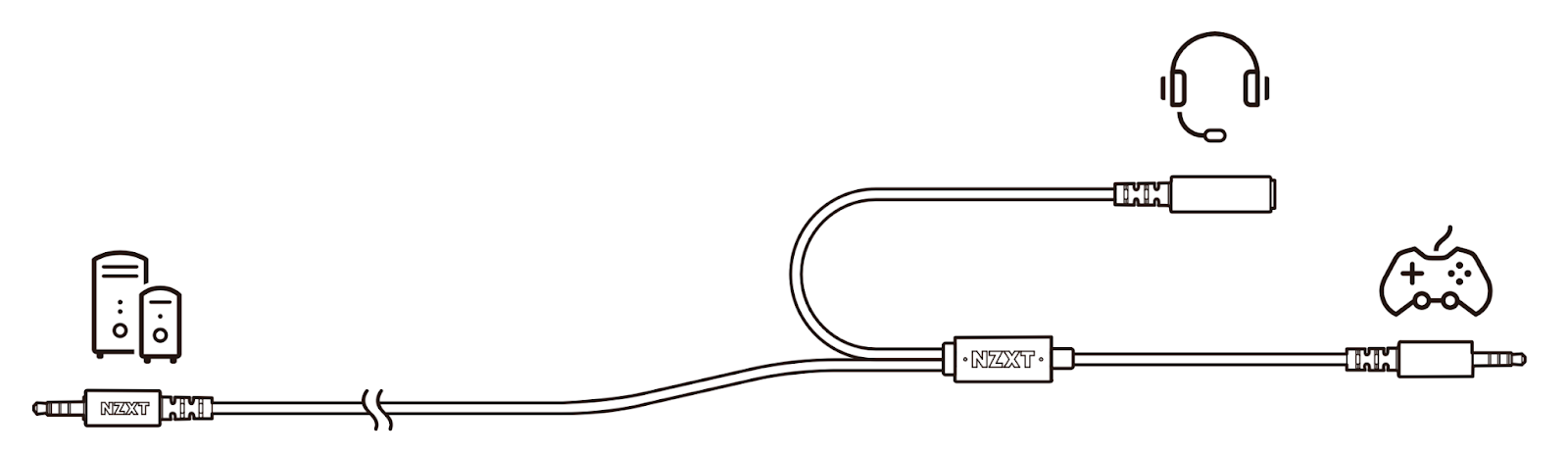

如果您使用的是NZXT Chat Cable ，您还需要将Chat Cable连接到游戏机的 3.5 毫米音频插孔或控制器上的 3.5 毫米音频插孔，然后将另一端连接到电脑上的Line-in端口。

最后，如果您在串流中使用专用麦克风，请确保麦克风已连接到电脑并正常工作。

请查看下图，了解这些连接的直观细节。

如何将相机或移动设备连接到采集卡和电脑

与上述将控制台连接到采集卡的指南一样，这一过程相当简单，而且与排除控制器连接有很多共同之处。

在继续之前，最好先确认相关设备是否支持 HDMI 输出连接，无论是本机连接（如某些数码单反相机，通常使用 Micro/Mini HDMI 至 HDMI 连接线），还是借助加密狗或适配器连接（常见于许多支持 USB-C 的手机）。

• 用 PC 串流或录制
• 游戏机
• 采集卡
• 麦克风或耳机

如果采集卡支持低延迟/零滞后直通，则除上述设备外，您可能还需要准备以下设备来监控设备。 由于大多数移动设备和相机都会配备取景器或自己的专用屏幕，因此一般，而不是。

• 额外的显示器或电视
• 一根额外的 HDMI 电缆

最后，如果您的设备支持 3.5 毫米音频插孔直通，并且您打算在设备上使用耳机，那么您还需要使用NZXT Chat Cable 。

连接硬件

首先，我们要把所有东西都连接好。 在本指南中，我们将使用NZXT Signal HD60 的设置步骤，但这些步骤同样适用于大多数采集卡。 特别是对于NZXT Signal系列，您需要将Signal附带的 USB 线缆插入电脑上开放的 USB 3.2 Gen 1 或更高版本的 USB 端口。 有关正确的端口，请参阅主板或 PC 的用户手册。

从这里，将相机 或移动设备连接到采集卡上的HDMI In 。 如果您使用第二台显示器和采集卡上的零延迟/低延迟直通功能，请将第二台显示器连接到采集卡上的HDMI 输出。

如果您将NZXT Chat Cable与移动设备一起使用，并计划使用耳机，您还需要将Chat Cable连接到设备的 3.5mm 音频插孔或 3.5mm 音频插孔，然后将另一端连接到电脑上的Line-in端口。

最后，如果您在串流中使用专用麦克风，请确保麦克风已连接到电脑并正常工作。

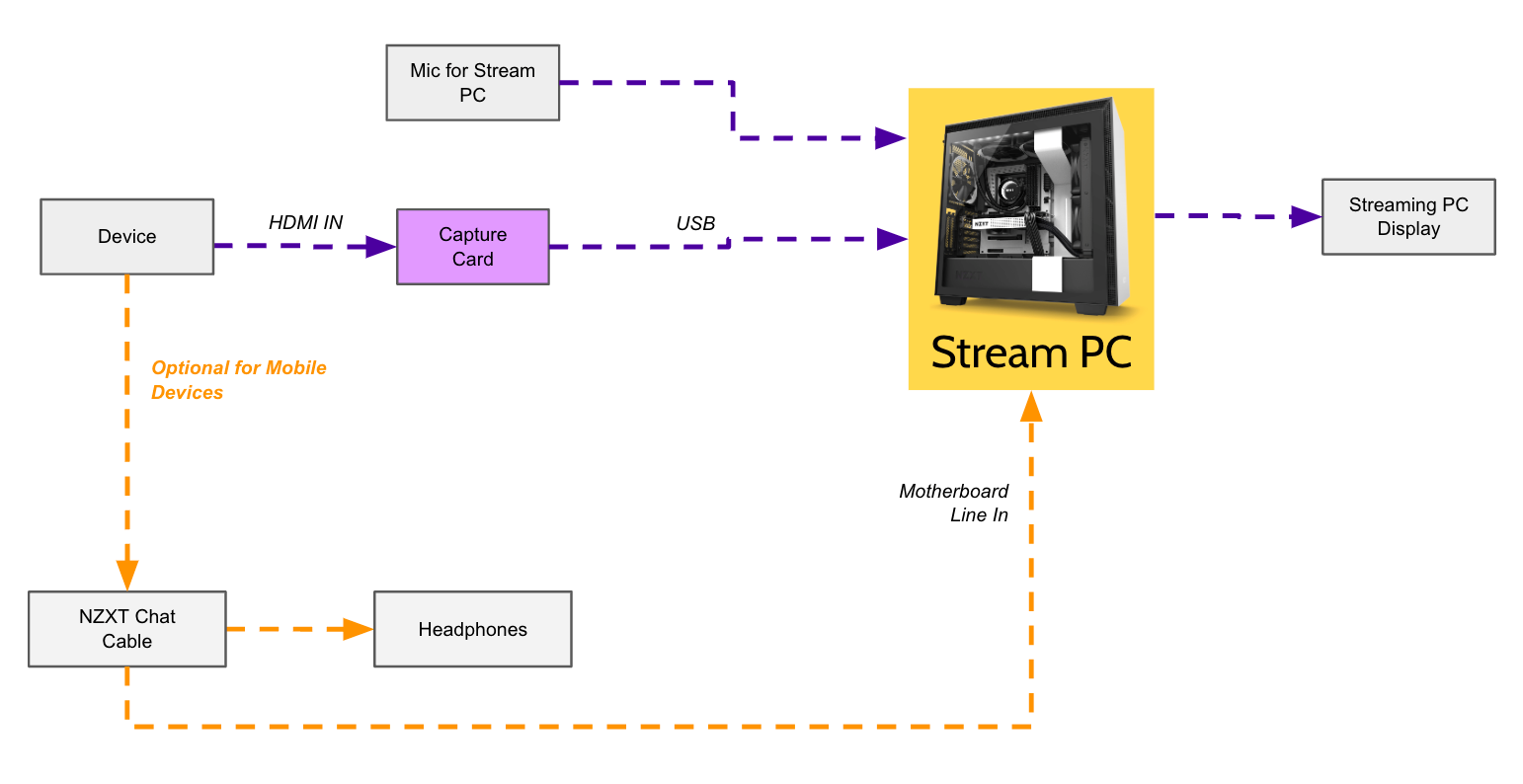

请查看下图，了解这些连接的直观细节。

以下是使用采集卡设置相机或移动设备的一些关键提示：

用于相机：

• 确保摄像机的 HDMI 输出端能够提供干净的信号，没有任何文本或用户界面 (UI) 元素，因为这些元素会分散注意力。
• 根据所需的格式，将相机的分辨率和帧速率设置为固定模式。 最常用的格式是 60 FPS 的 1080p 或 720p。
• 确保相机设置为电影模式，以获得最佳效果。

用于移动设备（如手机）：

• 根据手机型号及其限制，您可以直接从手机屏幕获取信息，也可以使用专门的显示模式（如三星 DeX 模式）。 如果手机能直接提供信号，您就可以像本机一样对其进行控制。
• 如果您的手机支持 3.5 毫米音频插孔，而您使用的是通过该插孔连接的耳机或耳麦，则可能需要使用 NZXT Chat Cable 来正确捕捉音频。

准备 OBS 工作室

1. 如果您是第一次启动 OBS Studio，系统会提示您进行基本设置，让您的系统为串流和/或录音做好准备。 建议按照以下步骤进行操作，以确保您的流媒体/录音设置对电脑进行了优化。
2. 单击 "来源 "面板上的+图标，然后选择视频捕捉设备 。
   <此处为图像>。
3. 在弹出的窗口中，为设备命名。 为便于以后查找，我们将其命名为NZXT Signal Capture，然后点击OK 。

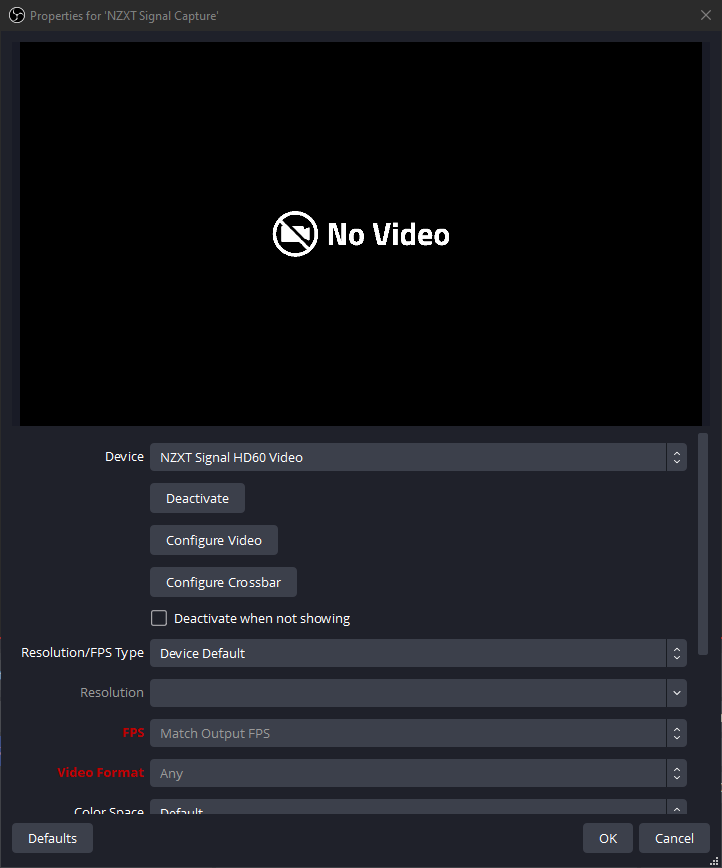

4. 打开Properties窗口后，在Device下拉菜单中选择采集卡。

5. 现在，请将Resolution/FPSType保留为Device Default，然后就可以看到设备的视频信号了。 如果没有视频信号，可以尝试手动设置以匹配控制台的输出分辨率。 大多数游戏机的开箱设置为 1920 x 1080 @ 60 FPS，而相机和移动设备可能会有不同的变化。
6. 对于Color Space和Color Range 设置，您可能需要逐个控制台进行调整。 我们通常建议将其设为默认值，或将Color Space设为Rec. 709和Color Range 设为Limited ，以确保最佳兼容性和画面。
7. 单击 "确定 "保存并关闭采集设备的设置。

在某些情况下，您可能会遇到采集卡音频无法正确传输到系统的问题。 要解决这个问题，您可能需要为采集卡手动设置音频设备，如下所述：

1. 在Properties中，向下滚动直到看到Audio Output Mode设置。 将此设置设为仅捕捉音频，并确保使用自定义音频设备点击上的以显示音频设备选项。
2. 在Audio Device选项中，为采集卡选择合适的设备。 在本例中，我们将选择NZXT Signal HD60 Audio，然后点击OK保存设置。

如果您按照 OBS 的自动设置进行了操作，那么麦克风应该已经设置好并准备就绪。 如果您需要添加额外的音频源，如另一个麦克风或用于 NZXT 聊天线缆的Line-in，则需要执行以下操作：

1. 单击右下角的Settings按钮，然后从设置窗口左侧选择Audio。
2. 确保在麦克风/辅助音频下拉菜单中设置了主麦克风。
3. 如果使用的是聊天线缆，则应在其他可用的麦克风/辅助音频下拉菜单中选择电脑的线路输入（或连接聊天线缆的端口）。
4. 单击Apply 保存设置，然后单击OK关闭设置窗口。

建议在直播前检查音频电平和信号，确保一切正常。 要做到这一点，请点击 OBS 上的Start Recording按钮，在游戏运行时对着麦克风清晰地快速录音 1-2 分钟。 如果您发现其中一个音源淹没了另一个音源，那么请对它们进行相应的调整。 请记住，，糟糕的音频会比糟糕的内容更快地赶走观众 。

总结 - 准备流

如果您已经按照本指南进行了操作，那么您就可以开始串流了。 尽管如此，如果没有任何专门的流媒体元素（如叠加、通知等），您的流媒体一开始可能会有点平淡无奇。

虽然没有一本包罗万象的指南能涵盖所有内容，但许多在线社区都能帮助你微调设置，让你成为最出色的流媒体玩家。 请记住，如果你不开始串流，就不可能成为串流者，所以要找到适合自己的内容和时间表，然后开始串流！

这个指南有没有漏掉你的问题，或者你需要更多的帮助？请随时联系我们的客服团队，我们亲切的工作人员会在那里帮助你。
