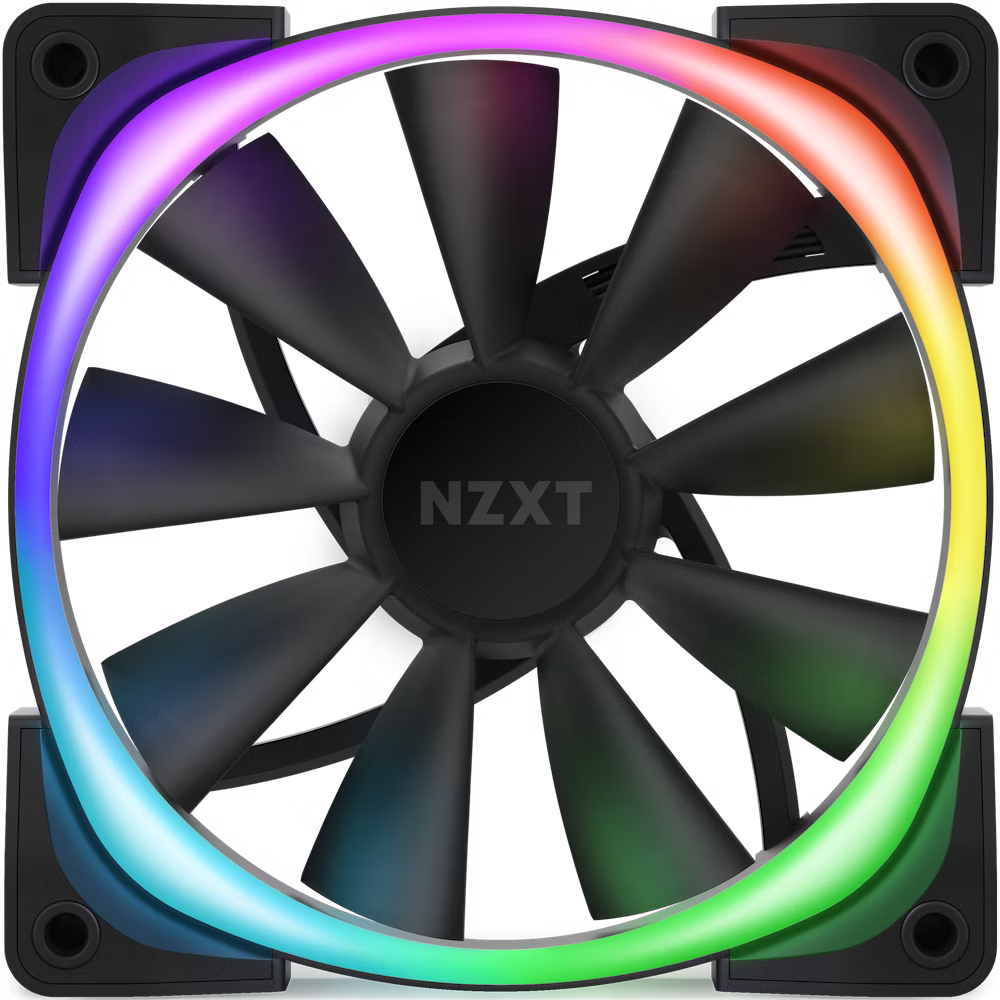

如何连接 NZXT Aer RGB 2 风扇

本指南将介绍如何将 Aer RGB 2 风扇连接到 NZXT RGB 控制器。 本指南不仅包括连接控制器的基础知识，还包括将多个风扇连接到一个 RGB 通道或菊花链 。

在本指南中，我们将使用 NZXT Aer RGB 2 风扇以及 Aer RGB 2 多件套装中的 NZXT RGB 和风扇控制器（V1），但相同的步骤也适用于任何 NZXT 2 代或更新的 RGB 控制器：

• NZXT RGB 和风扇控制器（V2）
  • 还包括H9 Elite 和 H7 Elite (2022)
• NZXT 智能设备 V2 随特定 Elite 和 i 系列机箱提供
  • H510 Elite
  • H510i
  • H710i
  • H210i
• NZXT RGB 控制器包含在部分 NZXT 产品中
  • Kraken (2023) 系列 RGB 散热器
  • NZXT F 系列 RGB 风扇多联包
  • NZXT H5 Elite
  • NZXT H7 Elite (2023)
• NZXT Kraken Z 系列散热器
• NZXT Kraken X3 系列冷却器
• NZXT N5 和 N7 系列主板

RGB 限制（每个设备和每个通道）

在继续之前，请记住所有 NZXT RGB RGB 控制器都有一个不能超过的总限制。

• 每个通道 40 个 LED
• 每个设备 120 个 LED

例如，如果您拥有包含 6 个 RGB 通道的 NZXT RGB & Fan Controller (V2)，那么整个设备最多只能使用 120 个 LED。 这意味着，如果使用每个通道的最大 LED 数量（40 个），则只有 3 个通道可用。

我可以在电脑中使用多个 NZXT RGB 控制器吗？

要绕过这些限制，只要有可用的 USB 2.0 接口，您就可以在系统中添加额外的 NZXT RGB 控制器。 如果您需要额外的 USB 2.0 接头，可以使用供电的 USB 内部集线器，如我们的NZXT 内部 USB 集线器 。

请牢记以下几点：

将风扇连接至 RGB 控制器

所有 Aer RGB 2 风扇都包含一对线缆，需要连接这些线缆风扇才能工作：

• 集成的 12V 风扇电缆
• 可拆卸的 NZXT RGB 线缆

要使风扇工作，需要连接这两条电缆，但在本指南中，我们将重点介绍 RGB 方面。 无论您购买的是单个 NZXT Aer RGB 2 风扇还是像本例中的多套件风扇，您都会发现四种类型的 NZXT RGB 线缆，其末端均标有In和Out标志。

• NZXT RGB 风扇连接线
• NZXT 风扇对风扇电缆
• NZXT 风扇到配件电缆
• NZXT 配件至风扇电缆

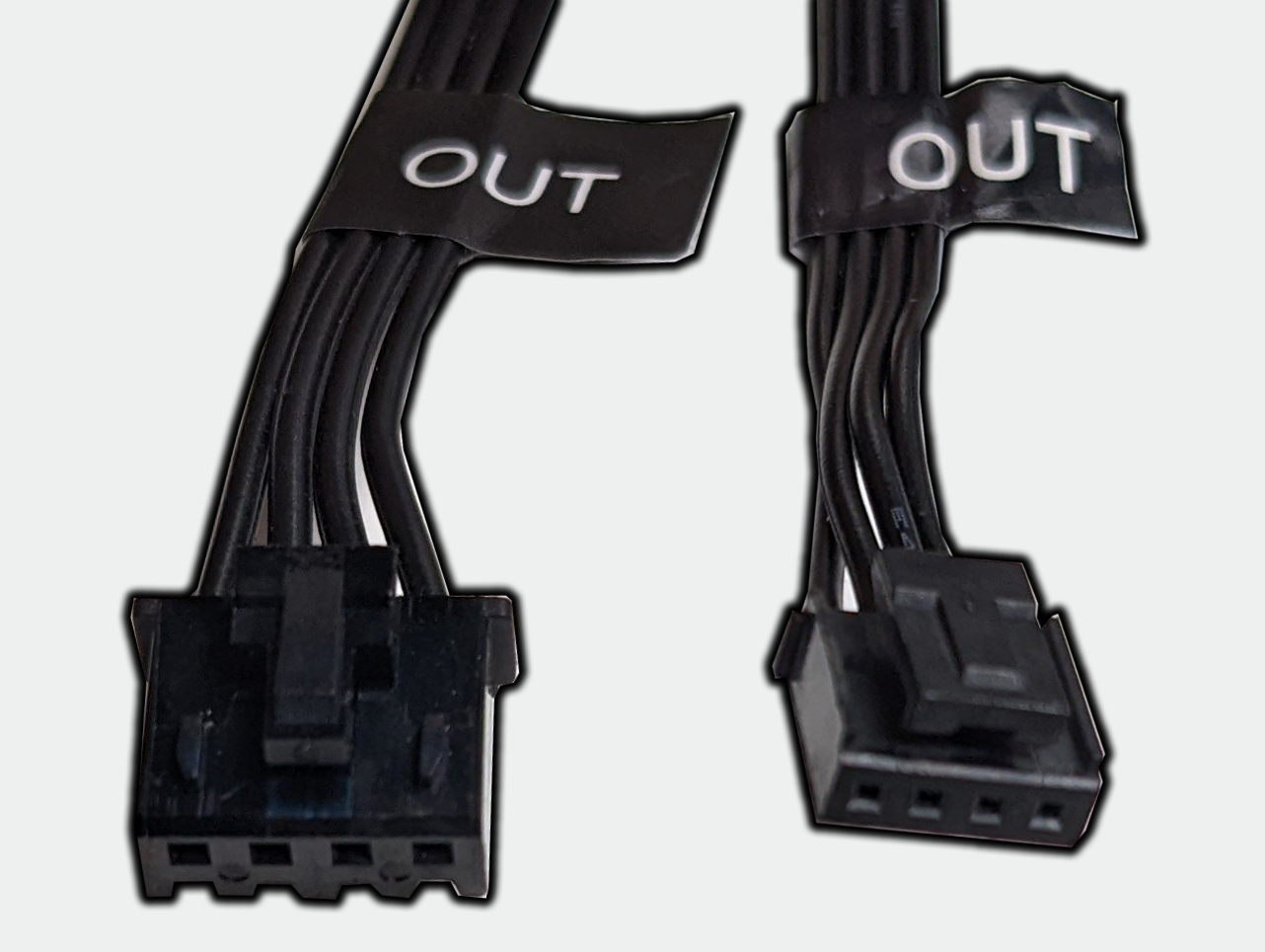

首先，我们将风扇连接线 连接到 Aer RGB 2 风扇。 与套件中的其他电缆相比，您会发现风扇连接电缆的Out端会大一些，如下图所示。

较大的电缆Out端将从控制器连接到风扇，而较小的Out端将一个风扇连接到另一个 NZXT RGB 设备。

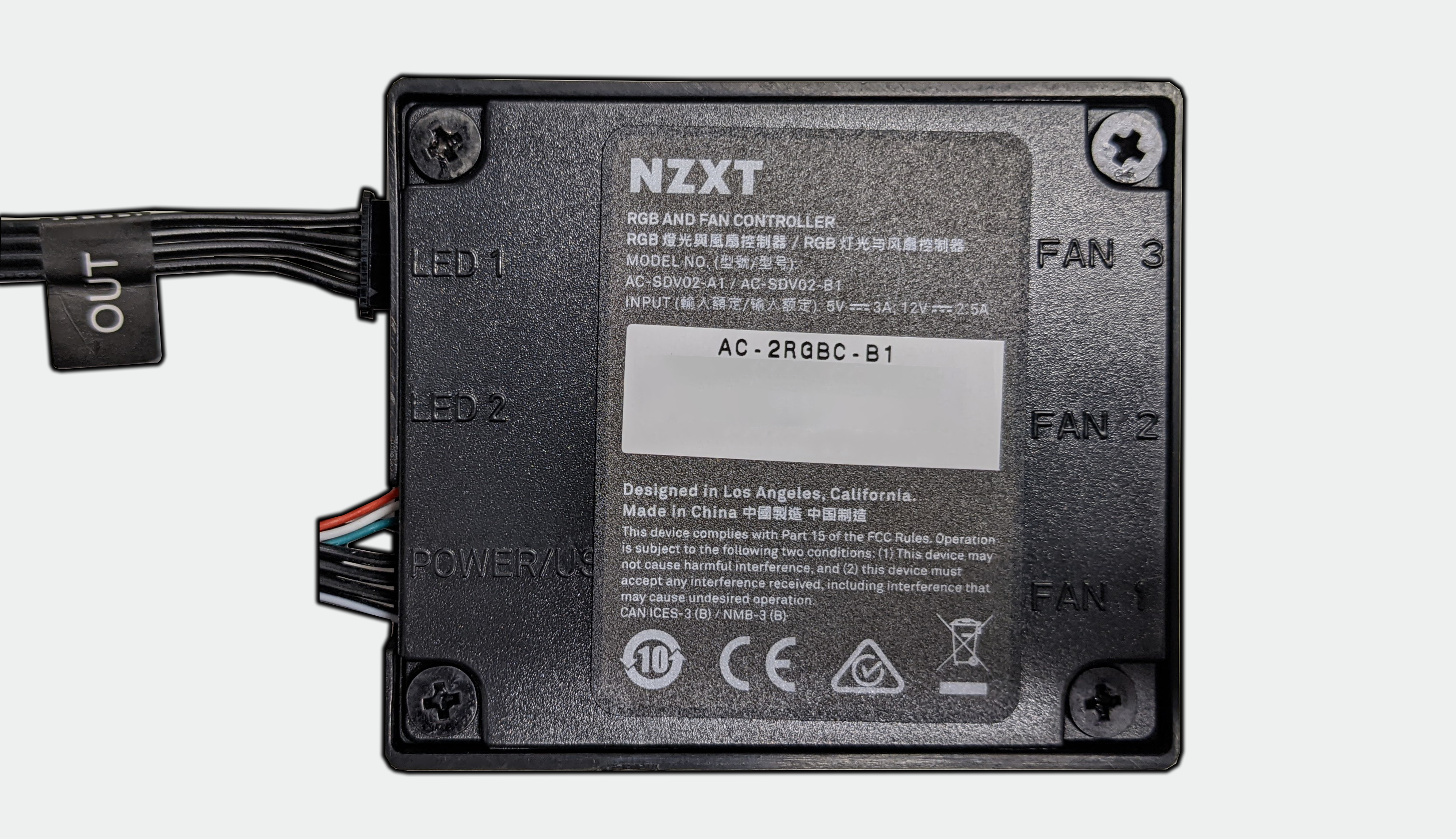

将风扇连接线 的Out端连接到控制器上开放的RGB或LED端口。 在我们的示例中，我们将连接LED 1，如下图所示。

从这里，我们将In端连接到 Aer RGB 2 风扇上标有In的端口。 从这里开始，启动电脑，如果连接正确，Aer RGB 2 风扇应该会亮起默认的白色，或者为某些控制器亮起彩虹色。

如何连接额外的 Aer RGB 2 风扇（菊花链）？

连接额外的 Aer RGB 2 风扇非常简单，只需要额外的风扇以及风扇套件中的NZXT Fan-to-Fan Cable。 这些电缆有两种不同的尺寸：

• 500 毫米长版
• 200 毫米短版

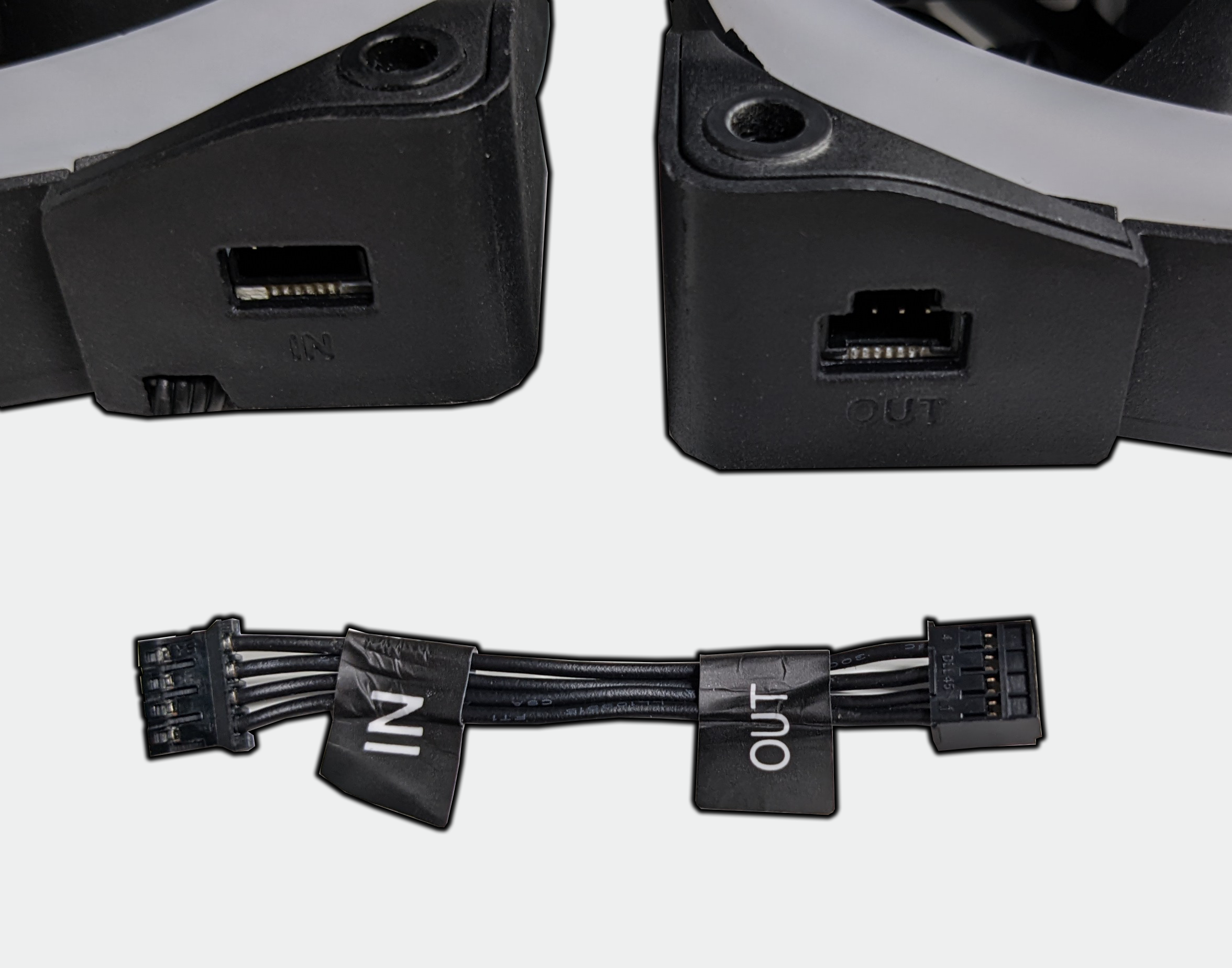

您所拥有的版本会根据所购买产品的不同而有所差异，因此请查看您的手册以确认所包含的类型。 在我们的示例中，我们将使用 200 毫米的短型产品，如下图所示

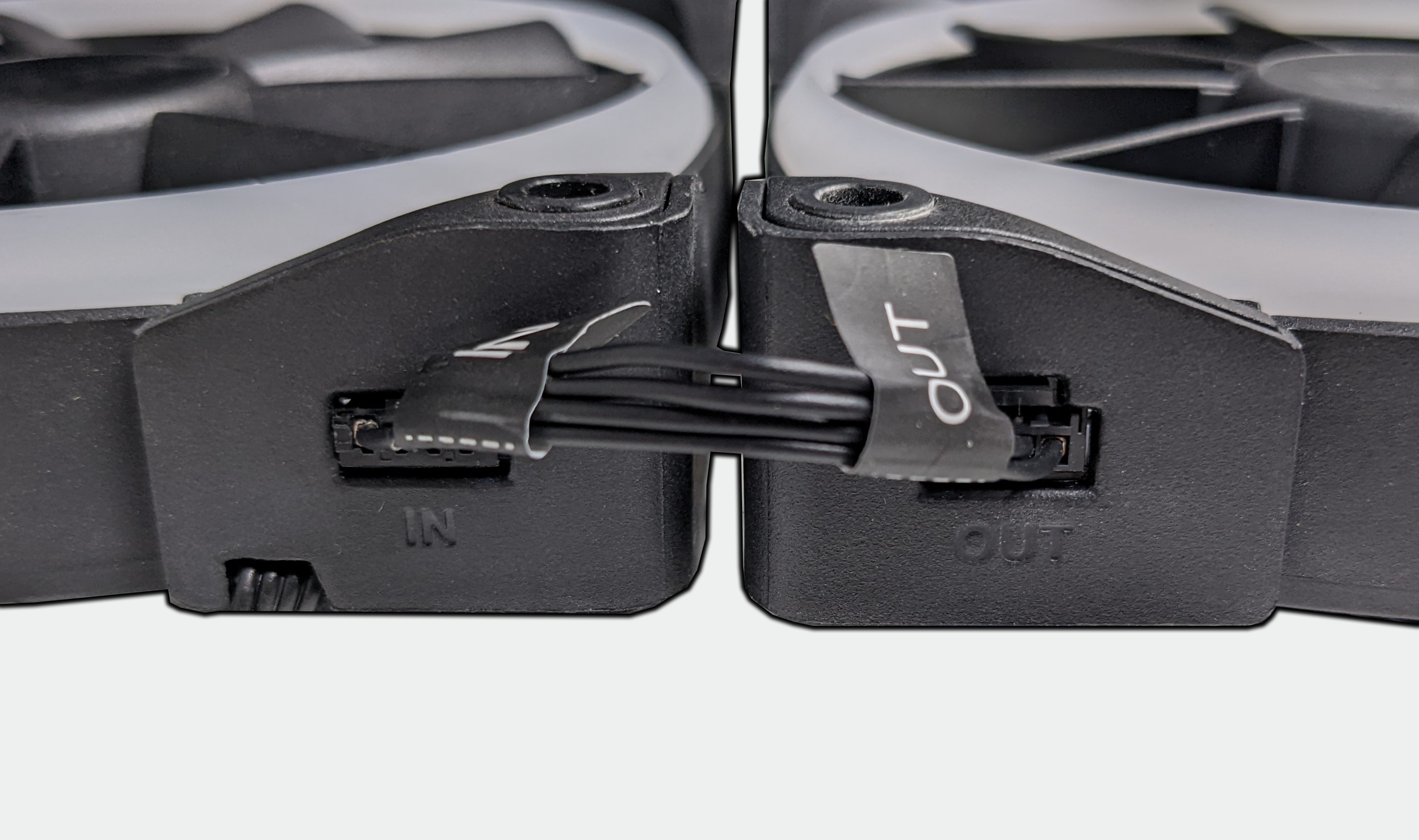

在所有 Aer RGB 2 风扇上都有两个端口，分别标为In和Out ，就像电缆上的标志一样。 将两个风扇连接在一起时，将电缆与每个电缆上的相应端对齐，然后按压到位。 这些连接器带有键控，只能以一种方式连接，因此不必担心损坏针脚或将错误的一端插入端口。 对于Out端口，你还会发现还有一个额外的锁定夹用于固定风扇。

从这里开始，对其他风扇重复这一过程，直到达到 RGB 限制。 对于 Aer RGB 2 风扇来说，每个通道在不连接任何其他 RGB 设备的情况下，总共需要 5 个风扇。

我可以将其他 NZXT RGB 设备连接到我的 Aer RGB 2 风扇吗？

如果您想连接额外的 NZXT RGB 设备，如NZXT RGB Strip、Underglow 或 Cable Comb set ，可以使用随附的NZXT Fan-to-Accessory 或NZXT Accessory-to-Fan 电缆。 不过，在连接其他 RGB 设备时，请注意每个通道的 LED 总数量限制。
