本指南將說明如何更換 H9 Flow 機殼的前置 I/O 模組。進行此更換時，您將需要以下物品：

• 一個替換用的頂部 I/O 模組（又稱 USB 模組）
• 一把十字 #1 螺絲起子
• (建議) 一個磁性零件盤或收納盒
  • 作為替代方案，您也可以使用可拆卸防塵濾網上的磁鐵。

準備機殼

要更換前置 I/O 模組，您需要從機殼上拆除以下面板：

• 頂部面板
• 前方網狀面板
• 前方強化玻璃面板
• 側邊強化玻璃面板
• 側邊金屬面板

除了這些面板外，您還需要拆除風扇支架、可拆卸底板和防塵濾網。防塵濾網可從機殼底部的槽口拆除。

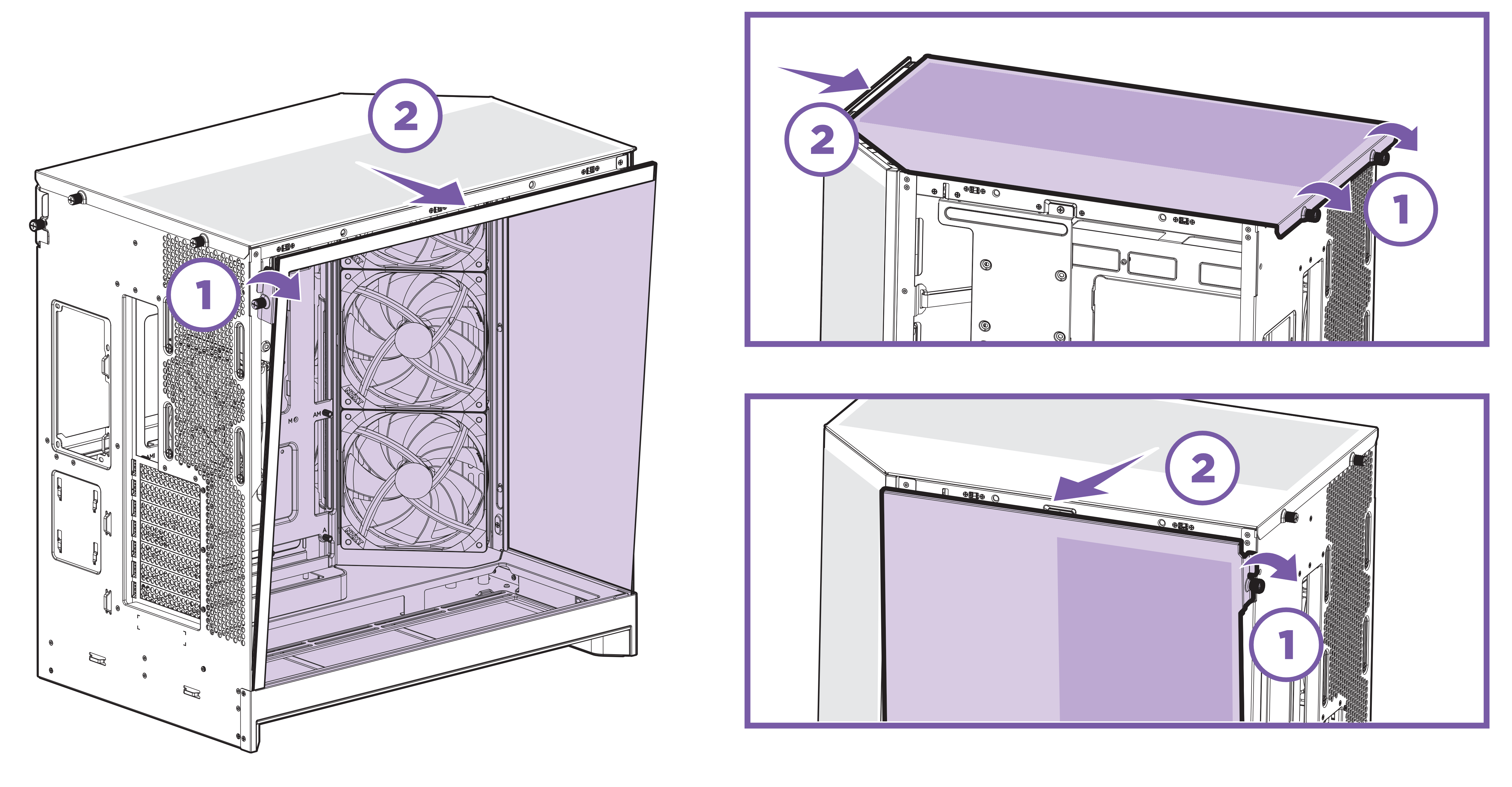

拆卸面板時，先將鎖定螺絲（1）鬆開。這些是固定式螺絲，拆下後會隨面板一起保留。螺絲解鎖後，您可以透過以下方式拆除面板：

• 側邊強化玻璃與側邊金屬面板 - 利用帶有鎖定螺絲的拉片，從機殼頂部將面板往外拉開以釋放球接頭。釋放後，將面板從底部槽口抬起拆除。
• 頂部面板 - 將面板向機殼後方滑動，然後抬起面板。

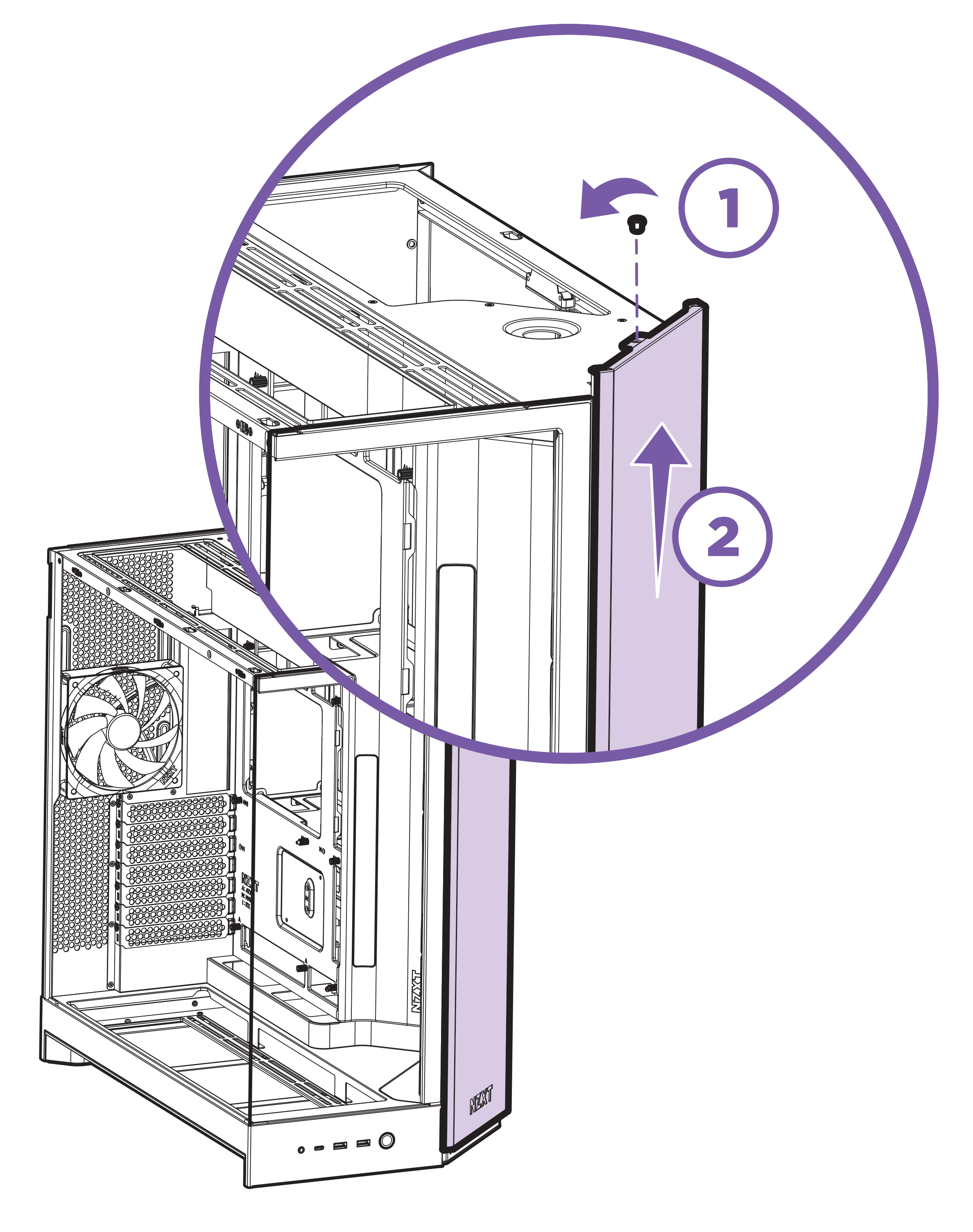

拆除面板後，建議拆下前方網狀面板和風扇支架。使用您的十字 #1 螺絲起子拆除面板頂部的鎖定螺絲。拆除螺絲後，將面板向上提起並遠離機殼。

請注意：這不是固定式螺絲，建議將螺絲放置於零件盤中，或在拆除面板後重新固定螺絲。

拆除金屬側板後，鬆開風扇支架頂部的兩顆固定式螺絲，然後將支架向外傾斜，直到可以抬起。請勿用力拉扯風扇，因為風扇線材可能仍連接於機殼內。將支架置於機殼旁邊。

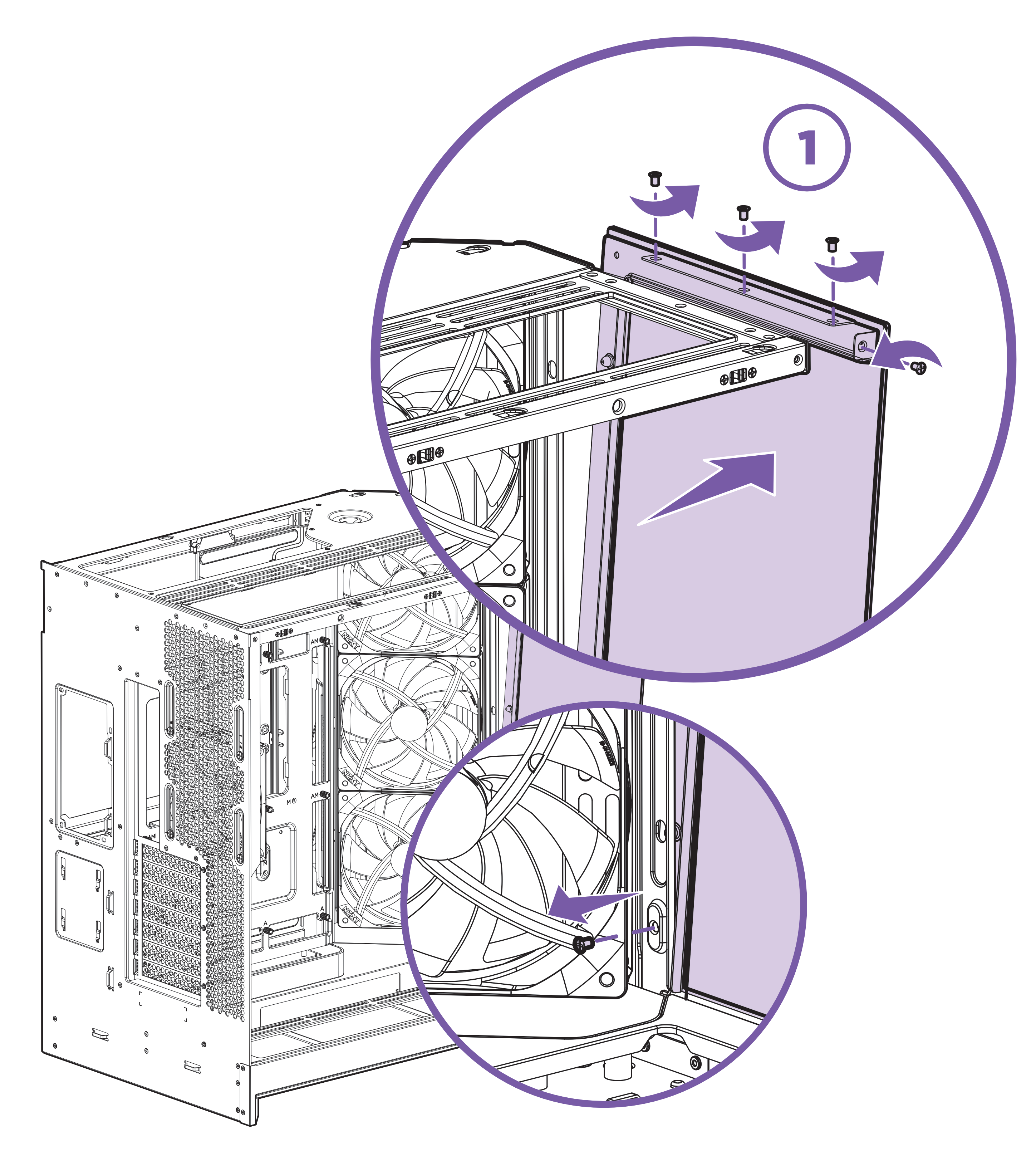

最後，我們可以拆除前方玻璃面板。首先拆除下圖所示的內側螺絲。拆除內側螺絲後，再拆除面板頂部的四顆螺絲。全部螺絲拆除後，將面板從機殼頂部往外傾斜，並從下方槽口抬起取出。

請注意：這些都不是固定式螺絲，建議將它們放置於零件盤或收納盒中。這些螺絲尺寸相同，可標記為短螺絲。

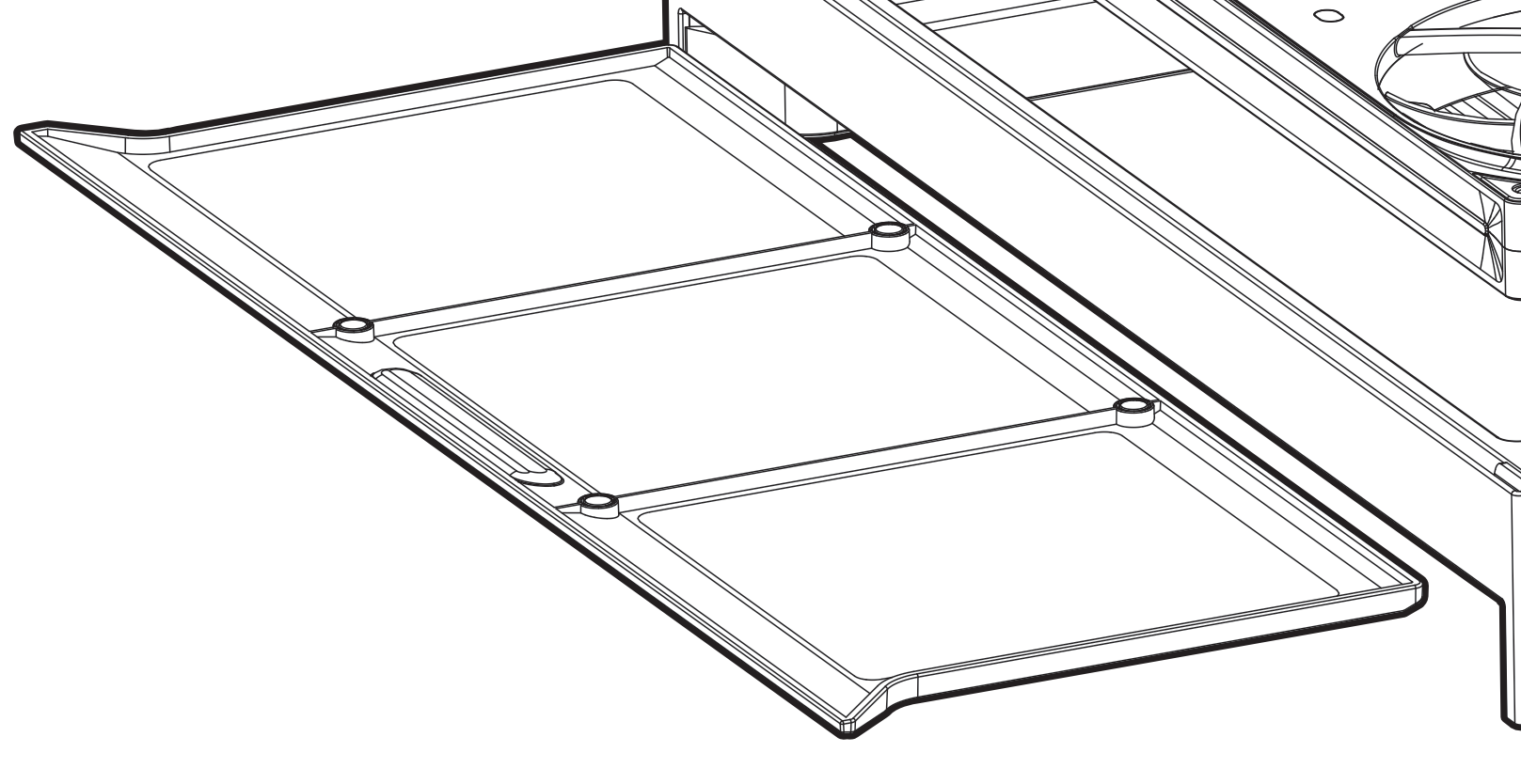

拆除面板後，從裸露的孔洞處抬起可拆卸底板。建議此時重新安裝風扇支架，並暫時用一顆固定式螺絲固定。

拆卸下方飾板

要接觸前置 I/O 模組，您需要拆除機殼的下方飾板。此飾板以共 14 顆螺絲固定於機殼：

• 12 顆短螺絲（與固定前方玻璃面板的螺絲尺寸相同）
• 2 顆長螺絲

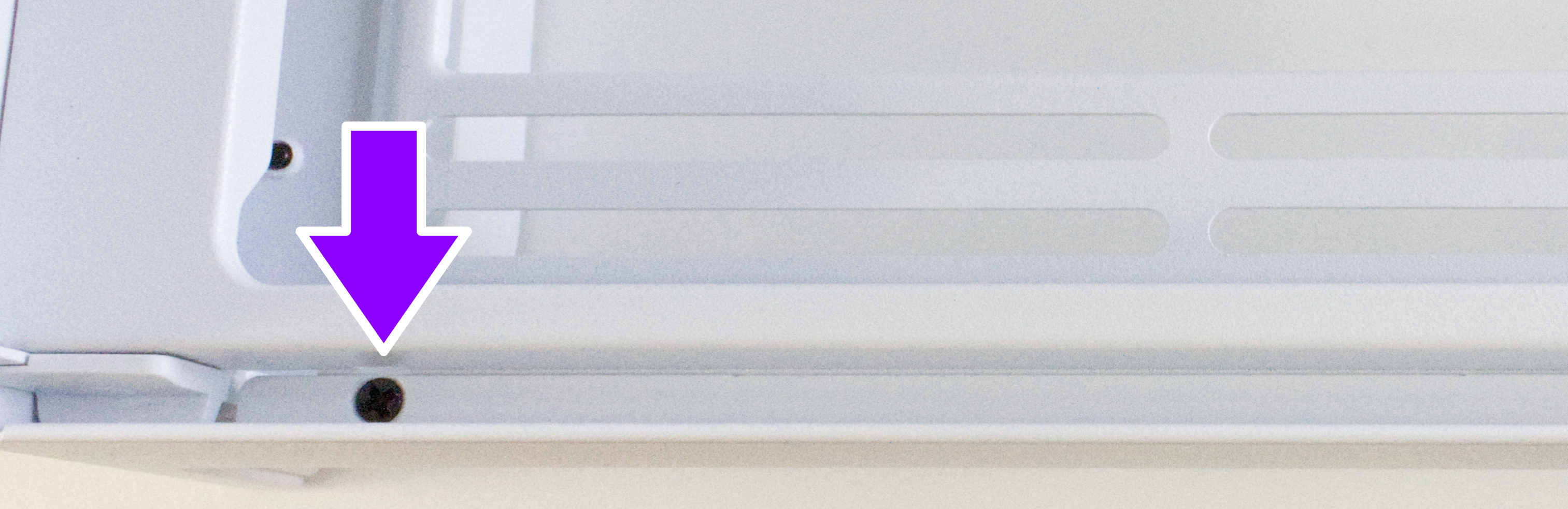

所有螺絲均可使用您的十字 #1 螺絲起子拆卸。強烈建議在此步驟中使用磁性零件盤或收納盒。從機殼底部開始，拆除下圖標示的六顆小螺絲：

左側（強化玻璃）邊緣。

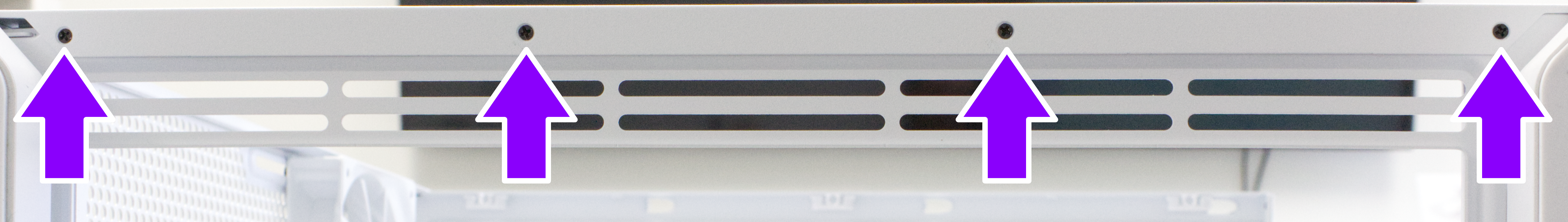

前緣

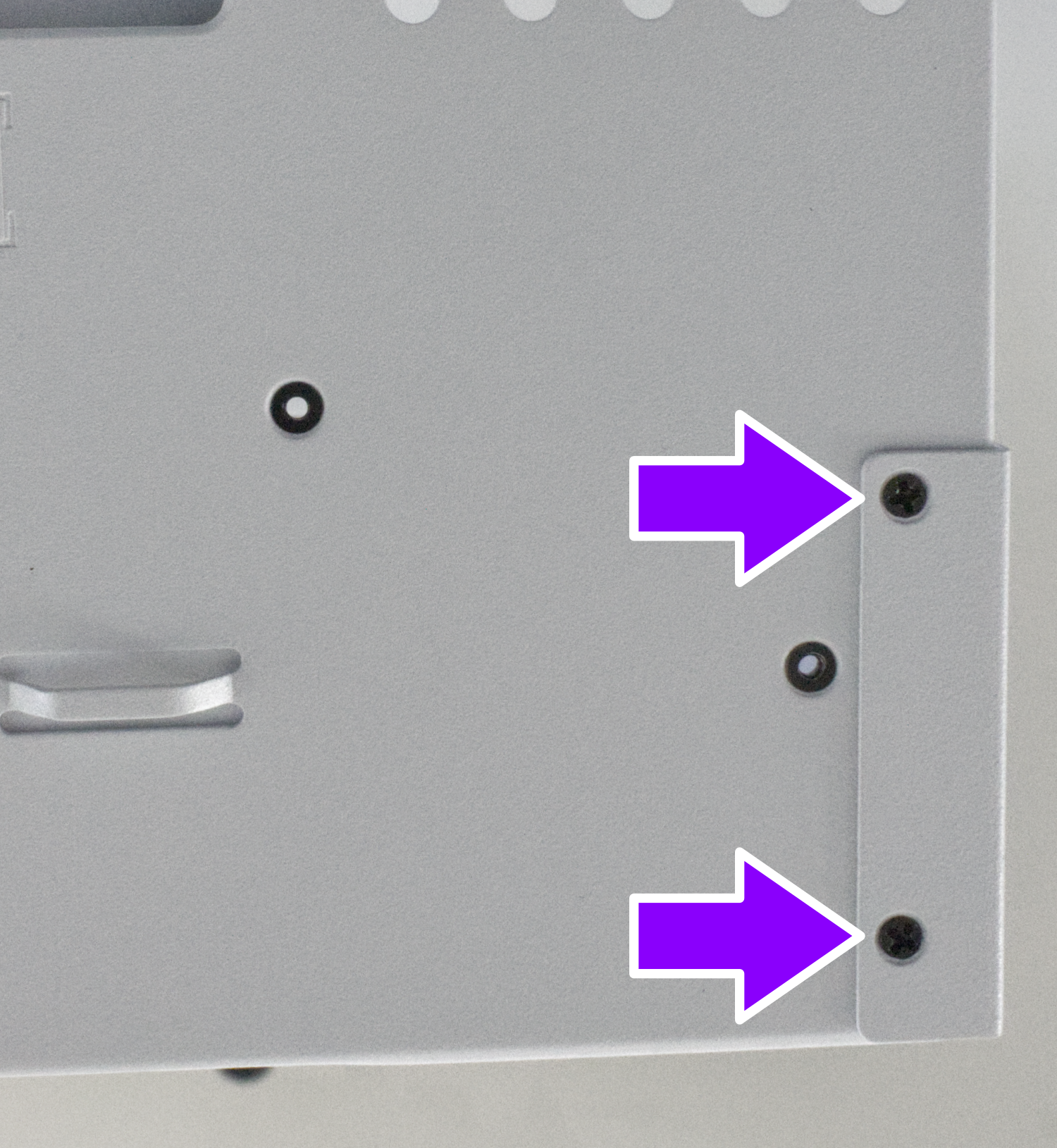

移至機殼後方，拆除位於右下角的兩顆短螺絲。

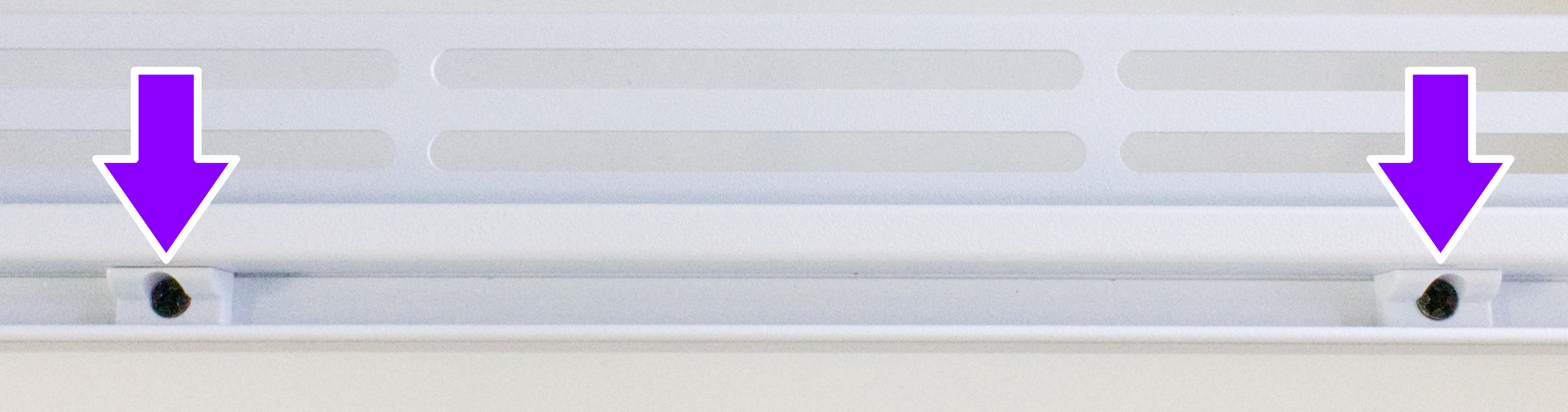

接著拆除固定玻璃的內側邊緣上的四顆小螺絲。兩顆位於小玻璃面板下方邊緣，兩顆位於大玻璃面板下方邊緣。

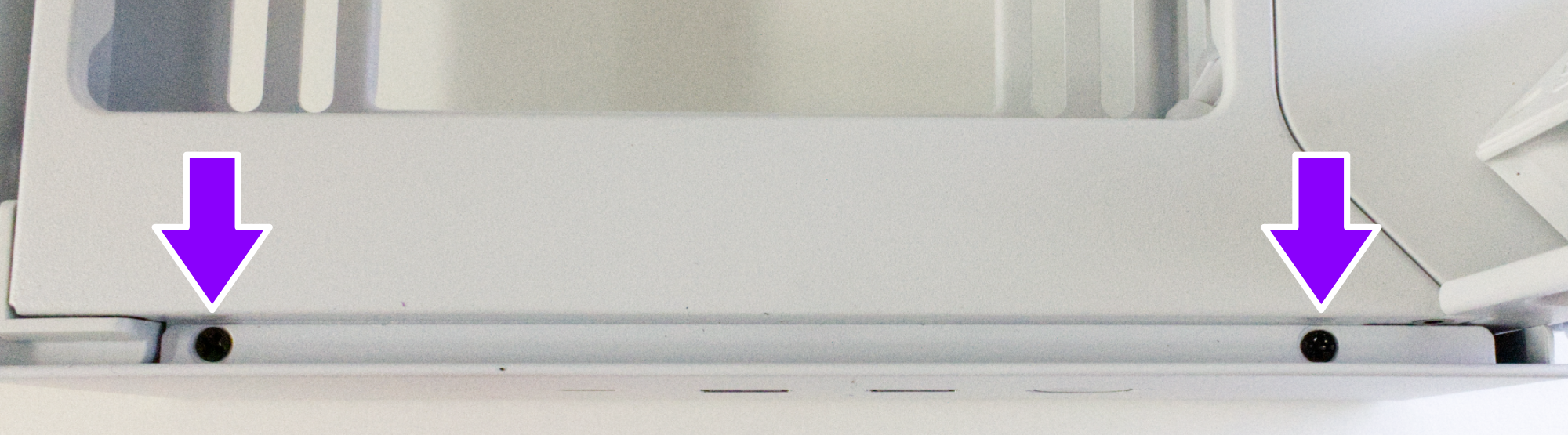

大面板邊緣，左側。

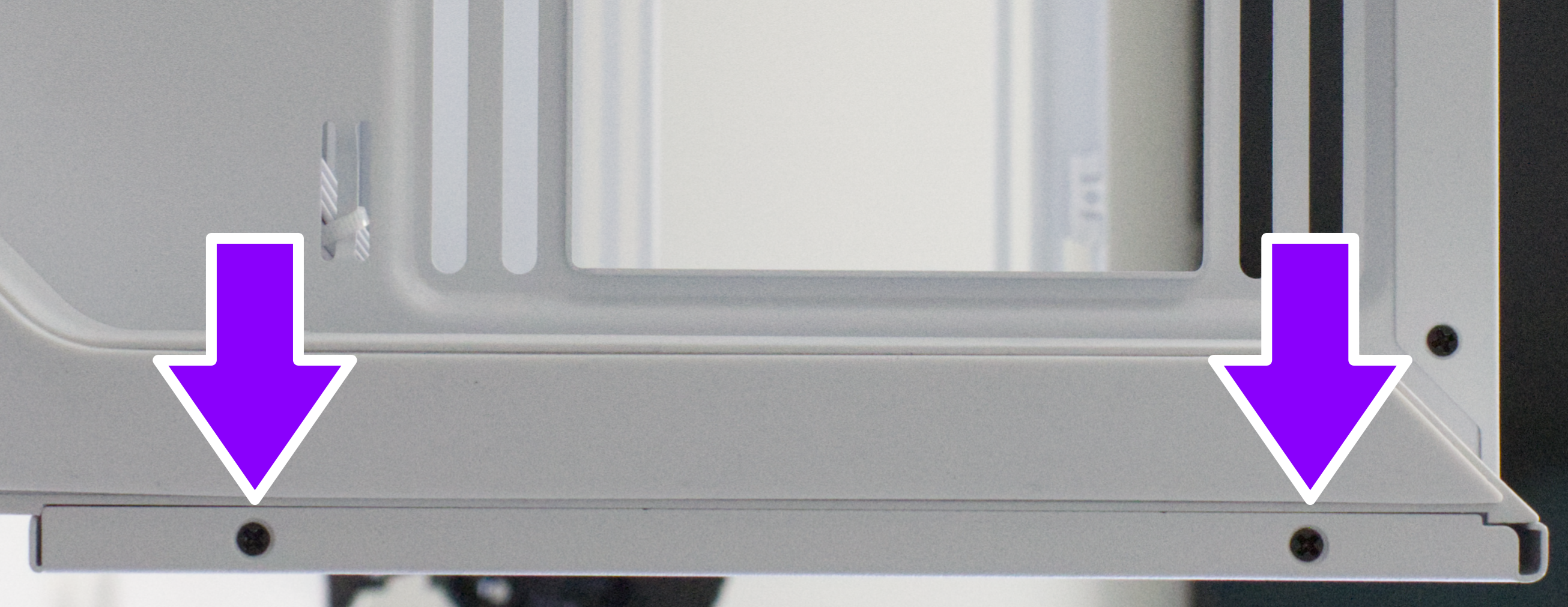

大面板邊緣，右側

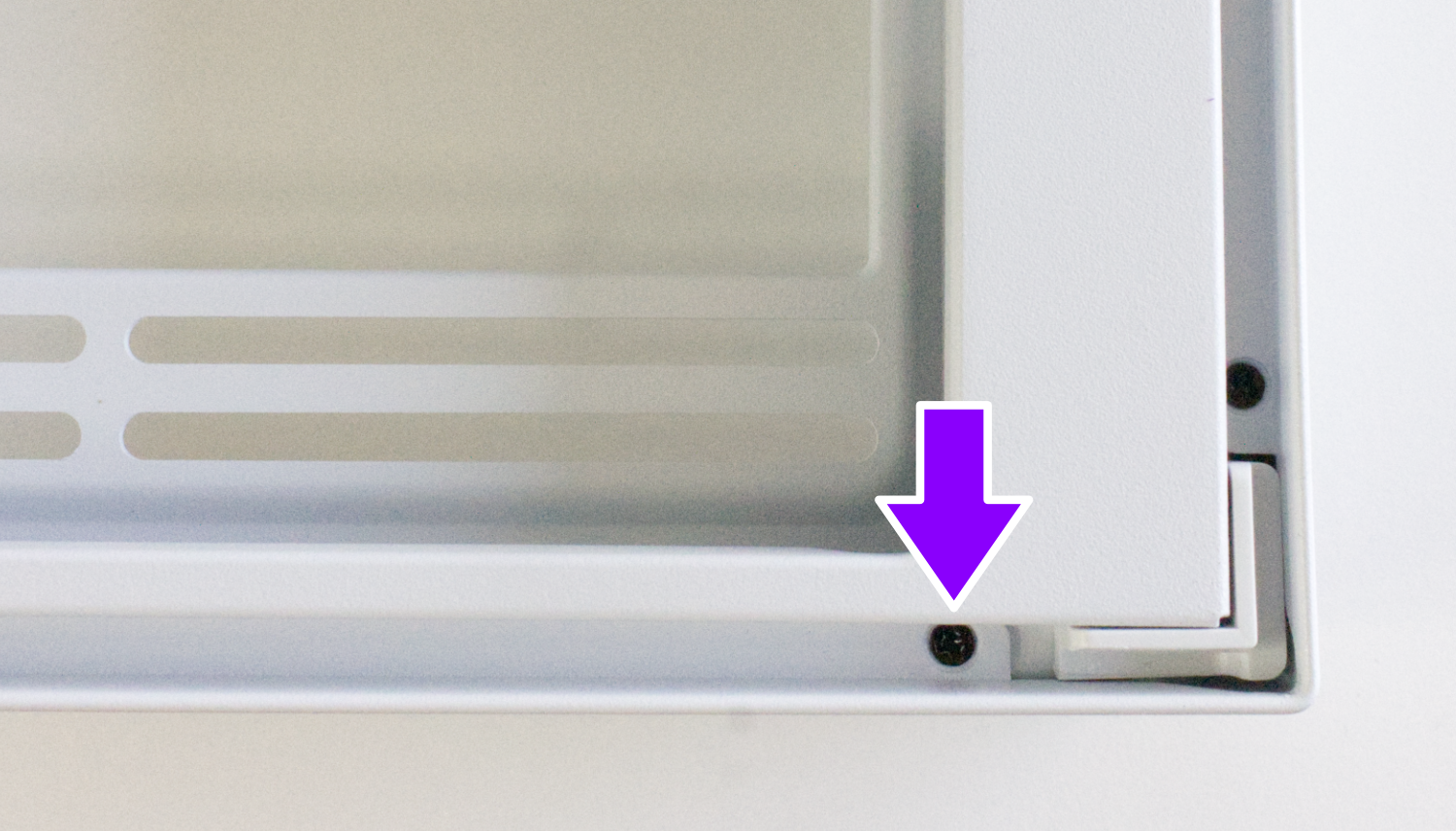

小面板邊緣

拆除固定塑膠緩衝夾的兩顆長螺絲，該夾位於大面板邊緣中央，然後從機殼邊緣取下兩個塑膠緩衝夾。注意：重新安裝緩衝夾時，請確保緩衝夾的高側朝向機殼內側，如下圖所示：

拆除螺絲後，從機殼後方拉出飾板並拆除。

拆卸 I/O 模組

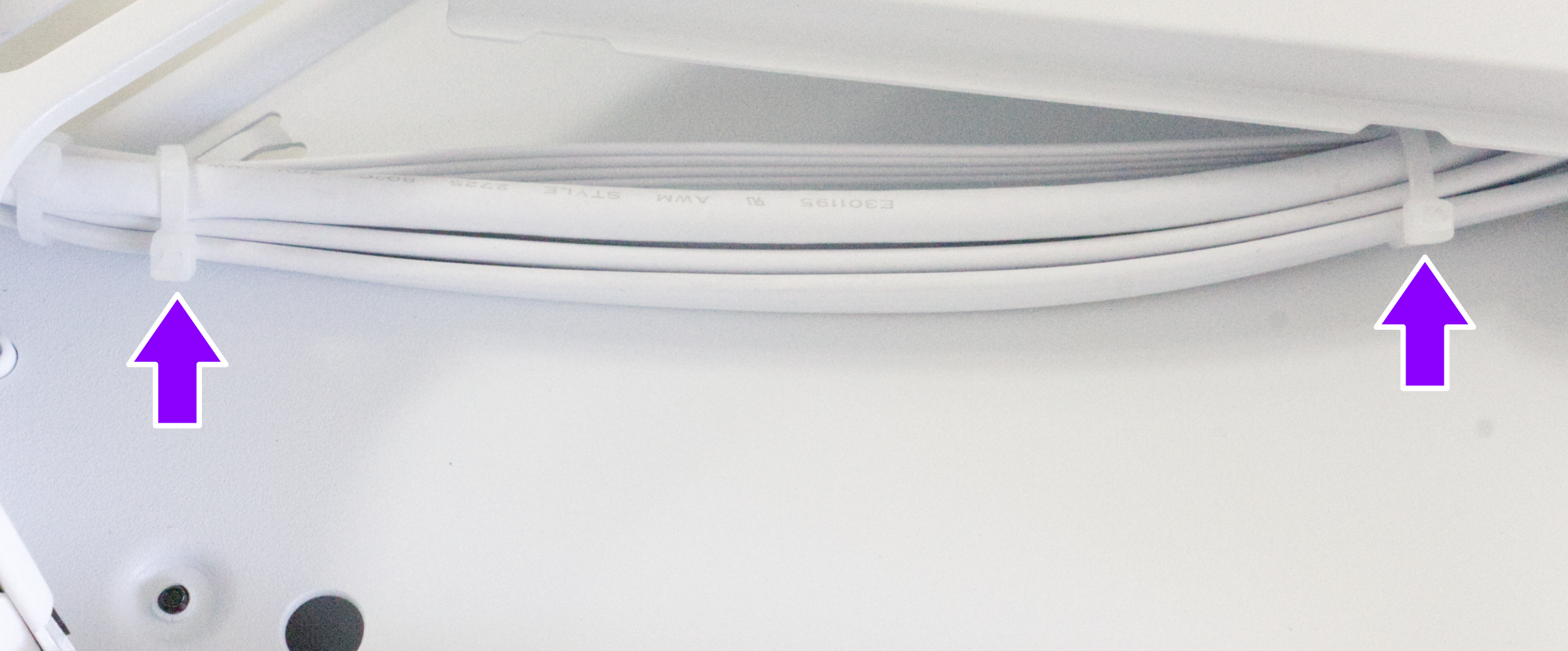

拆除下方飾板後，您即可接觸到 I/O 模組。要釋放模組，先剪斷固定 I/O 線材於機殼內部的兩條束線帶，如下圖所示：

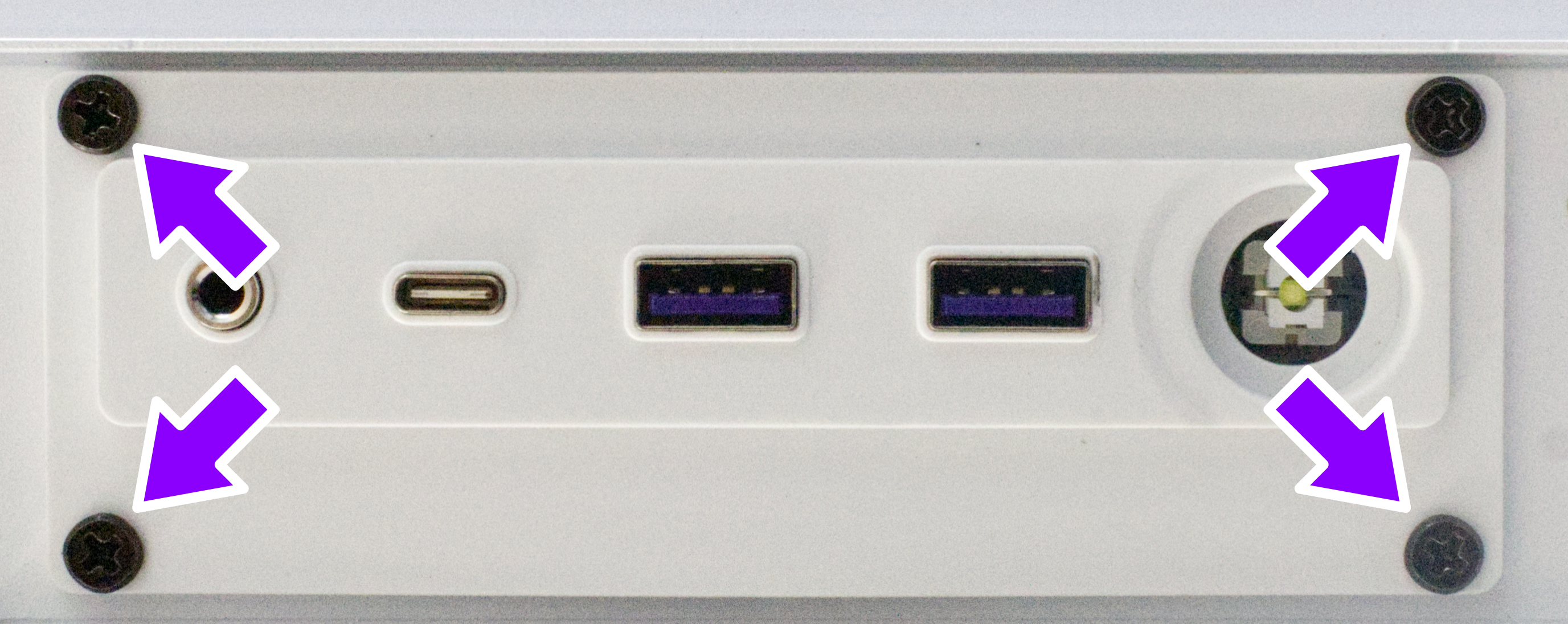

剪斷束線帶後，拆除前置 I/O 模組面板上的四顆螺絲，然後從機殼前方拉出模組。

安裝替換的前置 I/O 模組時，請依照相反順序進行。
