為 H510 Elite 新增額外的 RGB 風扇

開箱即用的 H510 Elite 內含四個風扇，其中兩個是 AER RGB 2 140mm 風扇，風扇已預先連接到隨附的 Smart Device V2 控制器，用於控制 RGB 電源和風扇電源。我們的纜線佈線方式是您在 H510 Elite 中輕鬆安裝的最佳選擇，但在某些情況下，客戶可能會想新增額外的 RGB 風扇。

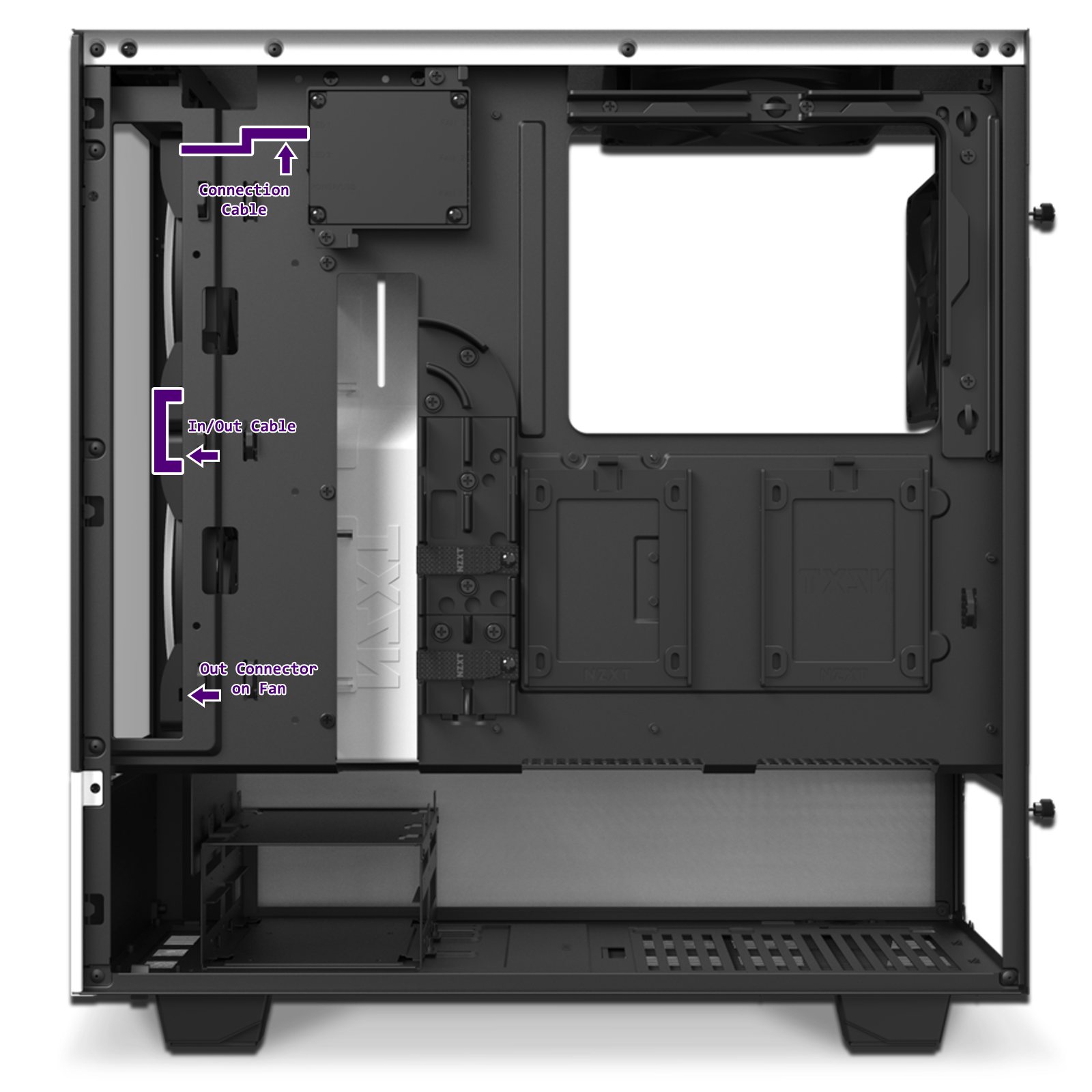

您需要將這些額外的 AER RGB 2 風扇以菊鏈方式連接到預先安裝的風扇，但如果不調整這些風扇的菊鏈順序，則無法實現。這是因為隨附的 RGB 風扇纜線不夠長，無法從前風扇連到機箱的頂部支架。以下是 H510 Elite 開箱後的目前配置。

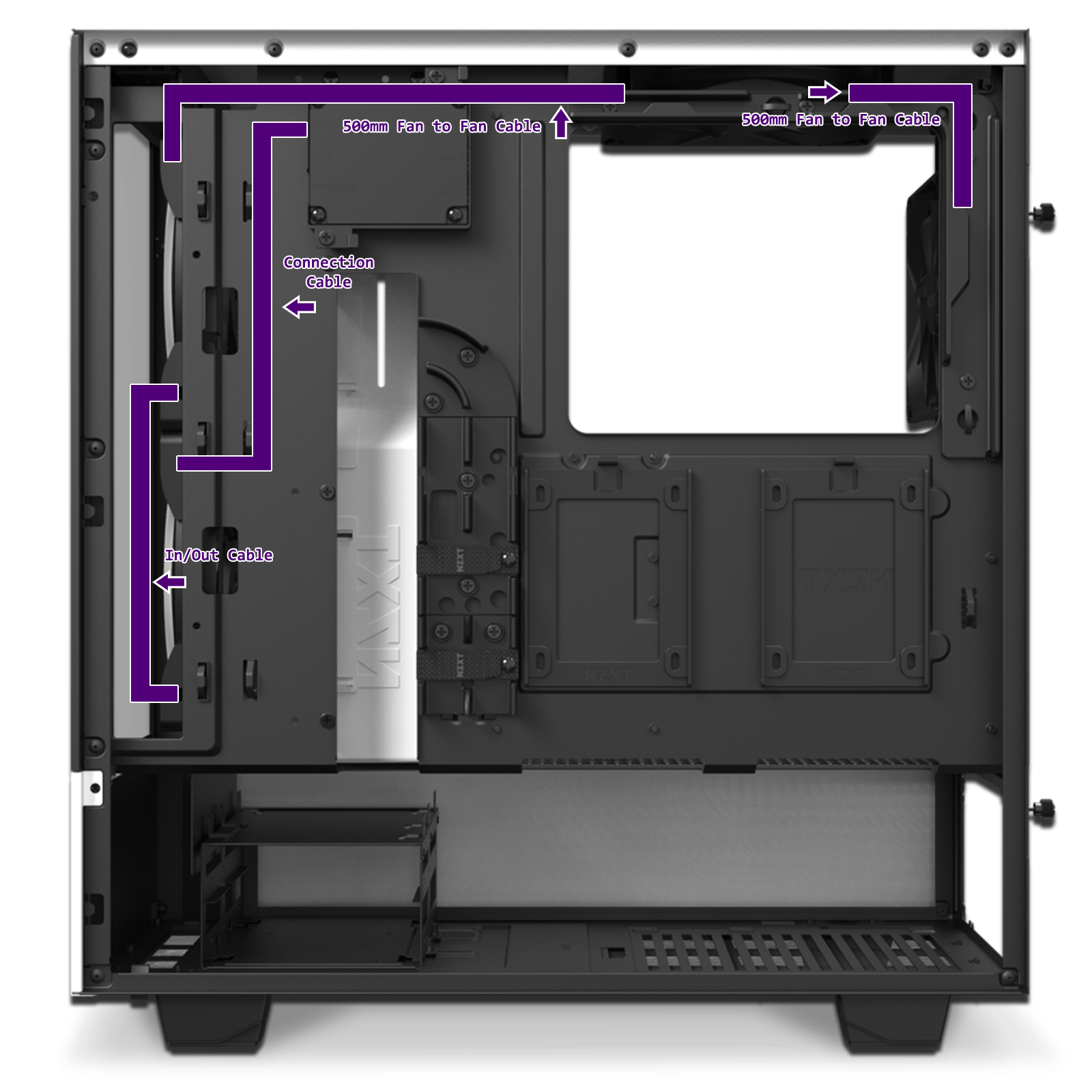

在開始討論如何佈線之前必須要注意的是，如果您希望將 AER RGB 2 風扇裝在後風扇支架上，您也必須將頂部風扇換成 AER RGB 2 風扇，才能正常運作。頂部需要 140mm AER RGB 2 風扇，後部需要 120mm AER RGB 2 風扇。使用隨附的 500mm 風扇連接纜線 (隨附於另外購買的兩個風扇)，依下圖所示進行佈線：

為了更進一步詳細說明，我們正在變更菊鏈的順序，以簡化纜線佈線。底部前風扇將變成菊鏈中的第一個風扇，接著是頂部前風扇，然後是頂部風扇，最後是後風扇。以這種方式重新排序 RGB 纜線後，所有 RGB 風扇便會連接在 Smart Device v2 的同一通道上。如果您對此程序有任何疑問，請聯絡我們的客戶支援團隊。
