更换智能设备 V2

步骤 1 - 准备案件

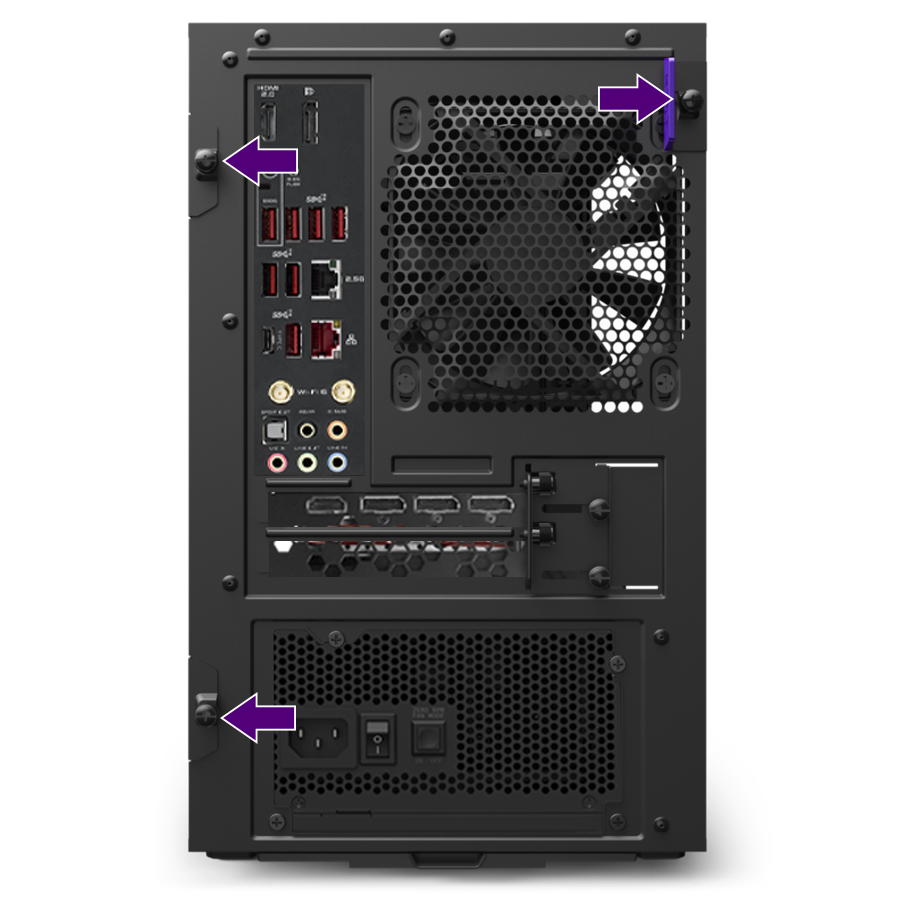

首先，松开固定机箱侧板的三颗螺丝，如下图所示：

检查点 - 这三个螺钉是 栓式 螺 钉，一旦松动就会瘫软。这些螺丝应 而 不 是 全部卸下。

拧松螺丝后，将金属侧板从机箱 后部 的角度移开，然后将玻璃面板从机箱 顶 部 拉出。 将两块面板放在安全的表面上，以防损坏。

步骤 2 - 取出智能设备 V2

智能设备 V2 将位于之前安装金属侧板的左上角。 断开智能设备 V2 的以下连接：

• 连接到风扇 1-3 接头的任何风扇
• 连接到 LED 1 和 2 接口的任何 RGB 设备
• 主板上的内部 USB 2.0 连接
• 电源线上的 SATA 电源连接

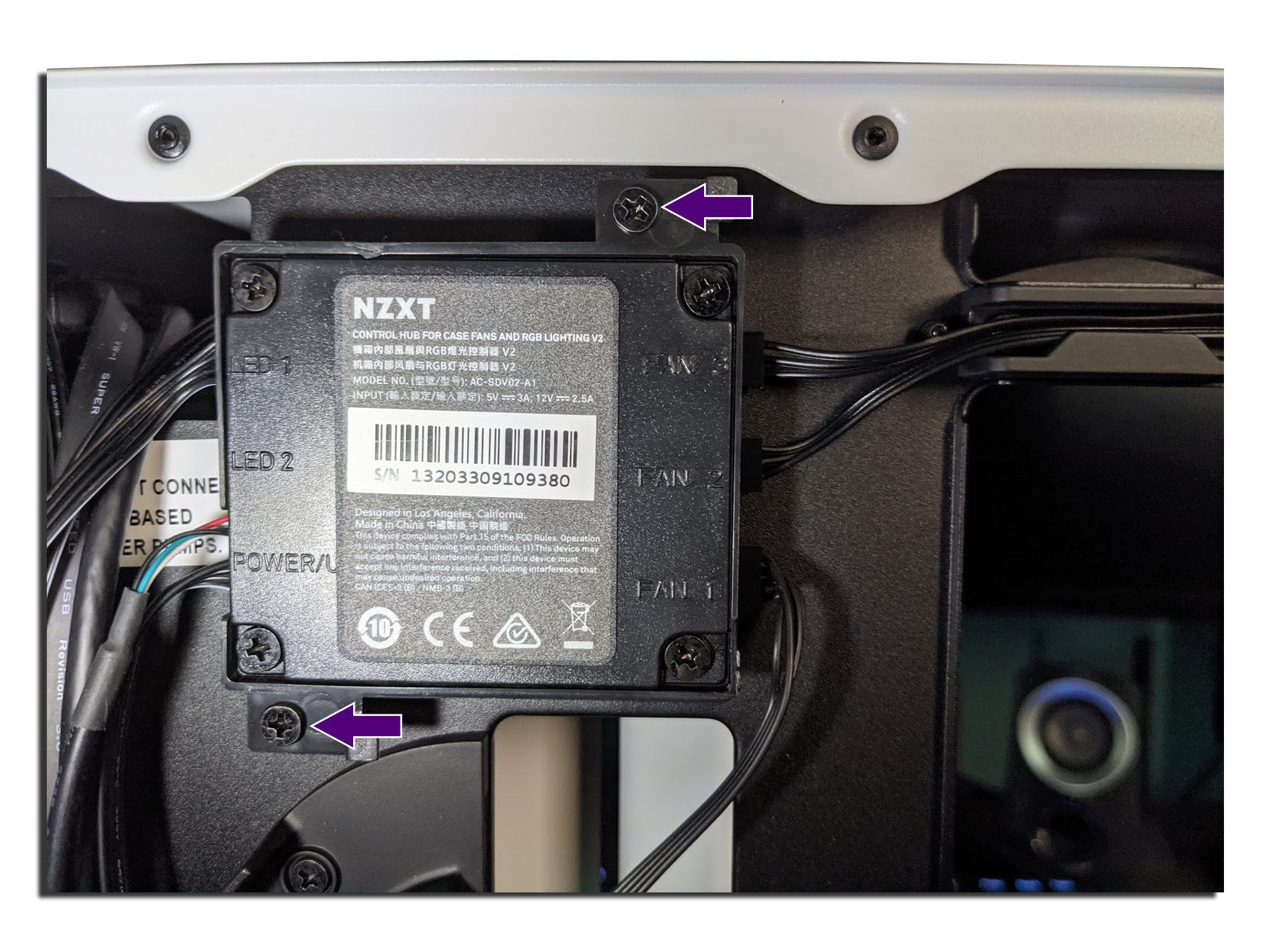

从这里，卸下下图所示的两颗带卡口的螺丝：

卸下螺丝后，设备就能轻松从外壳中取出。

步骤 1 - 准备案件

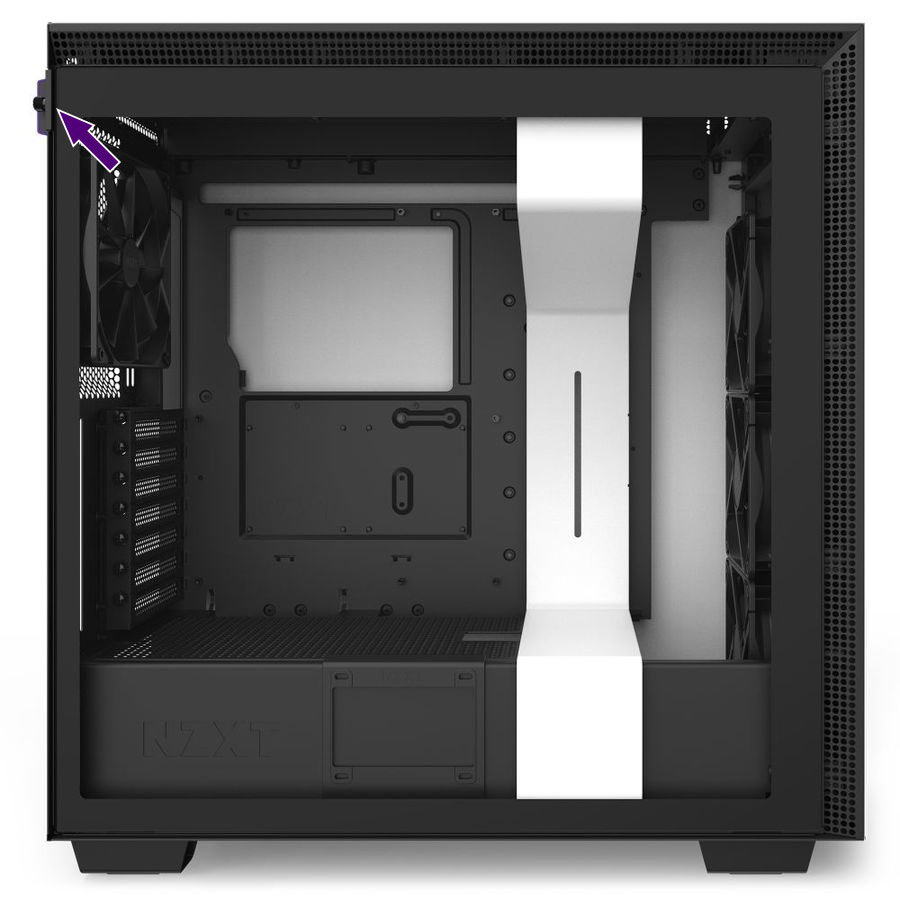

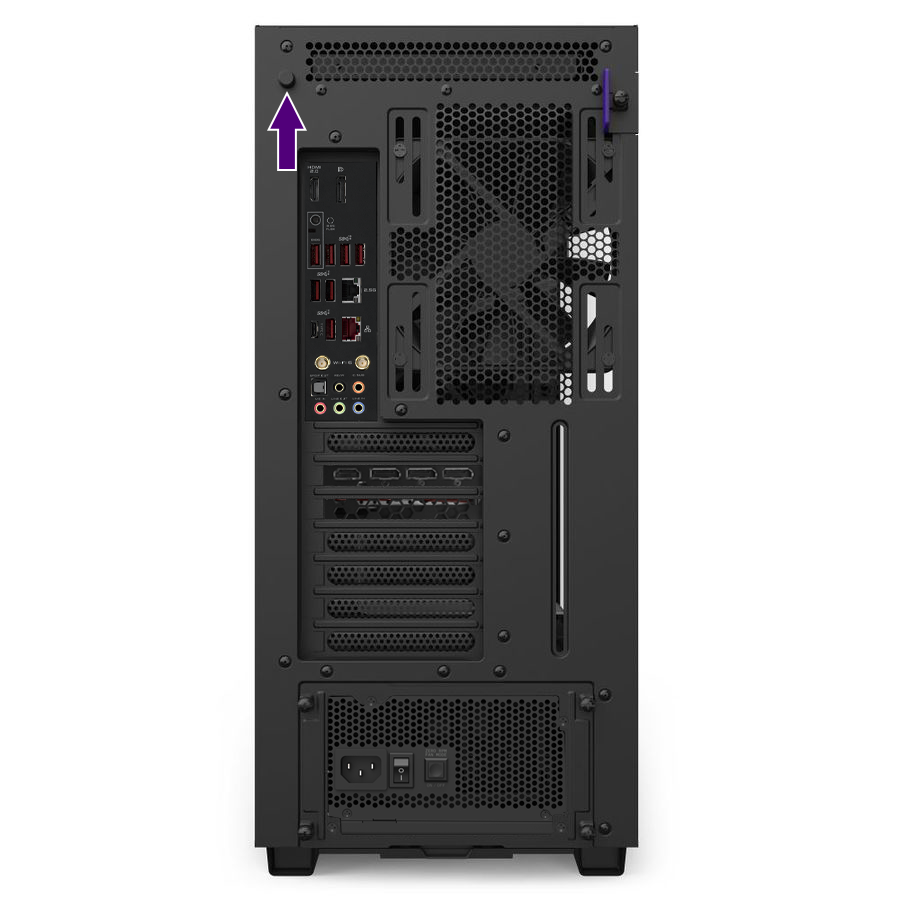

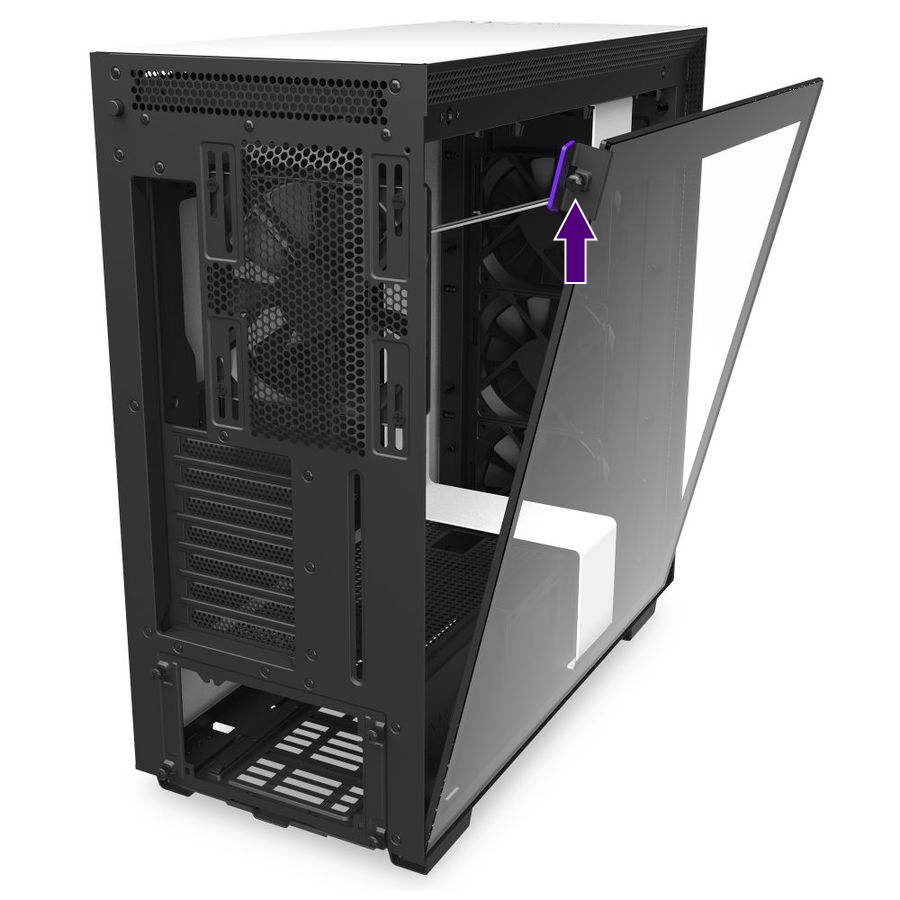

首先，松开将玻璃面板固定在机箱上的锁紧螺钉，如下图所示： 要卸下玻璃面板，请使用金属拉片将玻璃面板拉离机箱 顶 部  ，然后提起。 要访问电缆，请按下位于机箱后部的 面板释 放按钮 ，以解锁面板。 最后，拧下以下位置的三颗螺丝，取下电缆杆：

• 电缆杆底部
• 电缆杆顶部（请参阅下面的指南）
  • NZXT 支持 - 如何拆卸 H710 上的面板

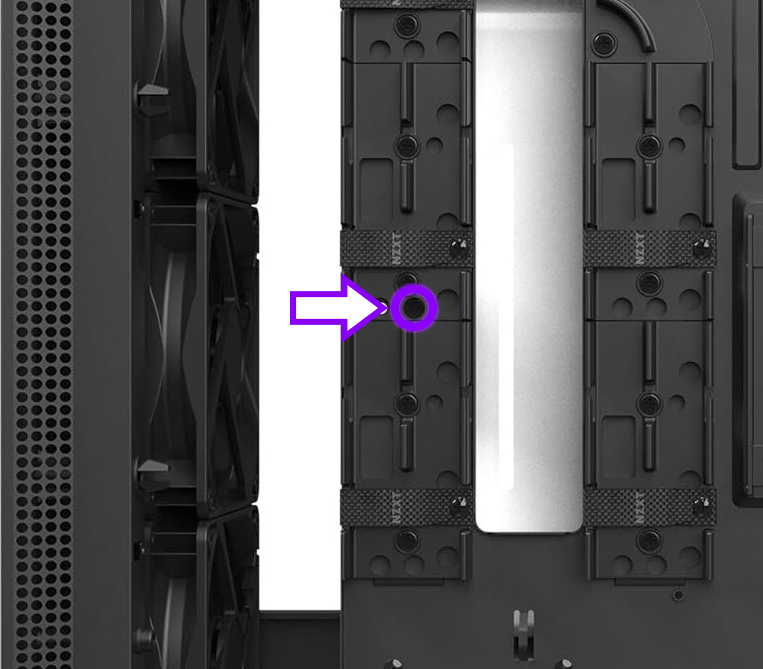

• 电缆杆后部（如下图）

步骤 2 - 取出智能设备 V2

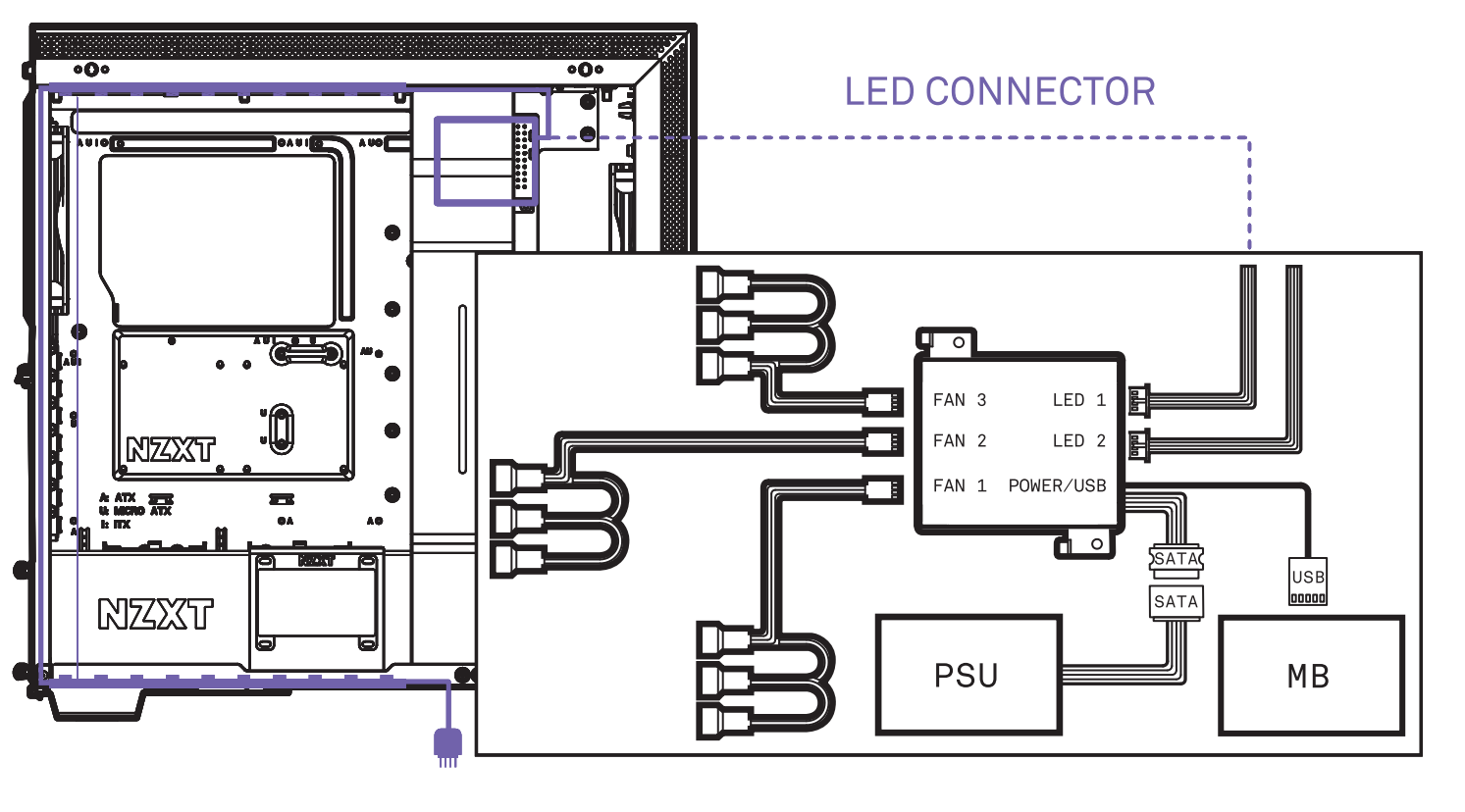

智能设备 V2 将位于先前安装电缆杆的右上角。 断开智能设备 V2 的以下连接：

• 连接到风扇 1-3 接头的任何风扇
• 连接到 LED 1 和 2 接口的任何 RGB 设备
• 主板上的内部 USB 2.0 连接
• 电源线上的 SATA 电源连接

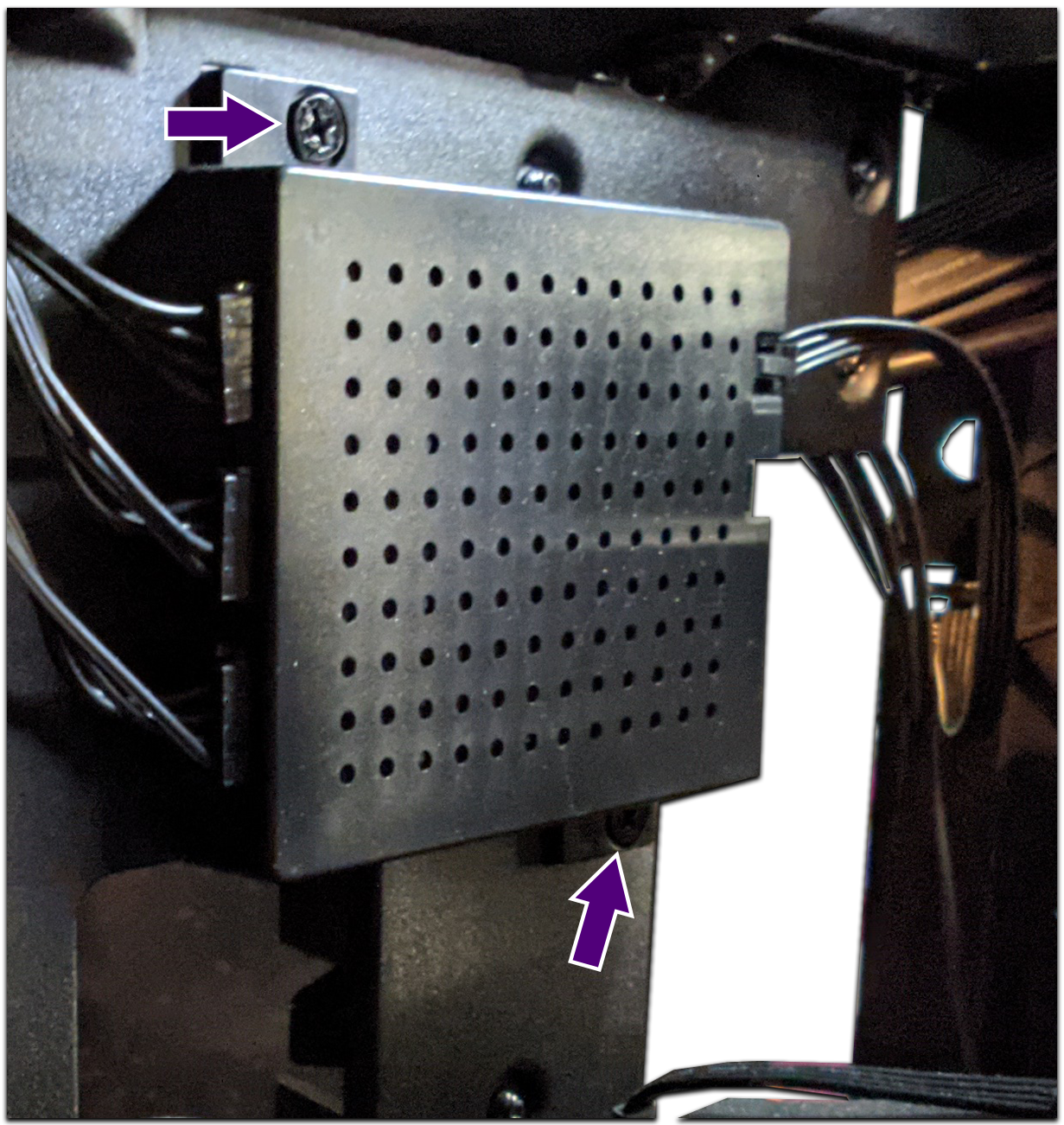

从这里，卸下下图所示的两颗带卡口的螺丝：

卸下螺丝后，设备就能轻松从外壳中取出。
