如何在 NZXT 主機板上控制 5V 和 12V RGB 裝置

還有其他問題?提交請求

無論是用於自訂循環系統的全新 RGB 水冷頭,或是使系統照明突出的燈條,您都可能需要在系統中使用 5V 可定址 RGB (ARGB) 裝置或 12V RGB 裝置。然而,與 F 系列 RGB 風扇或 NZXT Underglow 套件不同,這些裝置需要其他元件的協助才能由 NZXT CAM 軟體識別。在本指南中,我們將說明如何設定最新的 RGB 元件,讓您的 CAM 軟體準備好使用最新的 Flex Post。

12V RGB 與 5V A-RGB 與NZXT RGB 比較

進入 CAM 軟體之前,我們最好先瞭解 NZXT 主機板支援的三種 RGB 之間的差異。

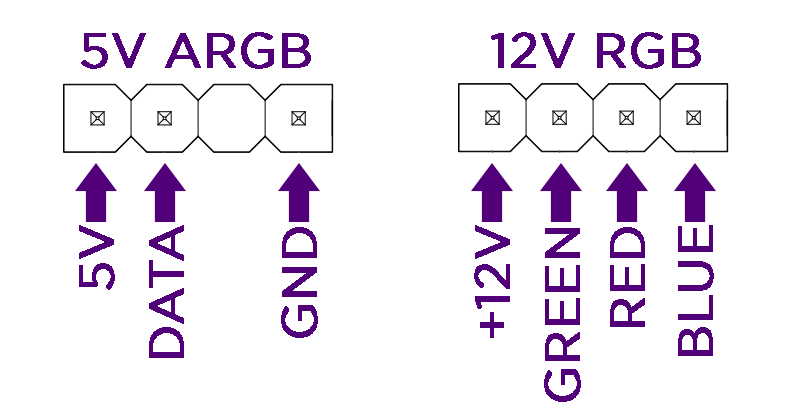

兩種最常見的 RGB 產品類型為 5V ARGB 和 12V RGB,除了輸入電壓外,兩者之間的主要區別在於 5V ARGB 是數位標準,而 12V 則是類比標準。但這代表什麼?
簡而言之,使用 ARGB 燈條等數位 LED 裝置時,您可以控制每個 LED 的顏色和亮度,靠燈條本身產生動畫和漸層。但是,在類比 RGB 裝置中,整個 RGB 燈條只能顯示一種顏色。12V 是 RGB 的舊型標準,可在較舊款的外殼中找到,而 5V ARGB 則是較新的標準,採用率正逐漸擴大。

連接這些裝置時要小心,因為很容易意外將 5V RGB 裝置插入 12V,反之亦然。  混合這些連接可能會導致 RGB 裝置或主機板損壞。如需使用哪個連接器的詳細資訊,請參閱裝置的手冊。

最後,NZXT 主機板支援的第三種類型為 NZXT RGB,其運用 5V ARGB 的基礎,對其進行延伸,可在風扇、LED 燈條和其他 RGB 產品上實現更明快、反應更迅速的效果。此外,當連接到 CAM 供電控制器時,NZXT RGB 裝置將能原生偵測,如同 N 系列主機板上的控制器。

在 NZXT CAM 軟體中設定第三方裝置

將第三方 RGB 裝置連接到主機板後,您可能會注意到裝置在啟動時亮起亮白色,但在 CAM 軟體啟動後會立即熄滅。此時請不要緊張,這是正常行為,因為我們尚未在 CAM 軟體中設定裝置。

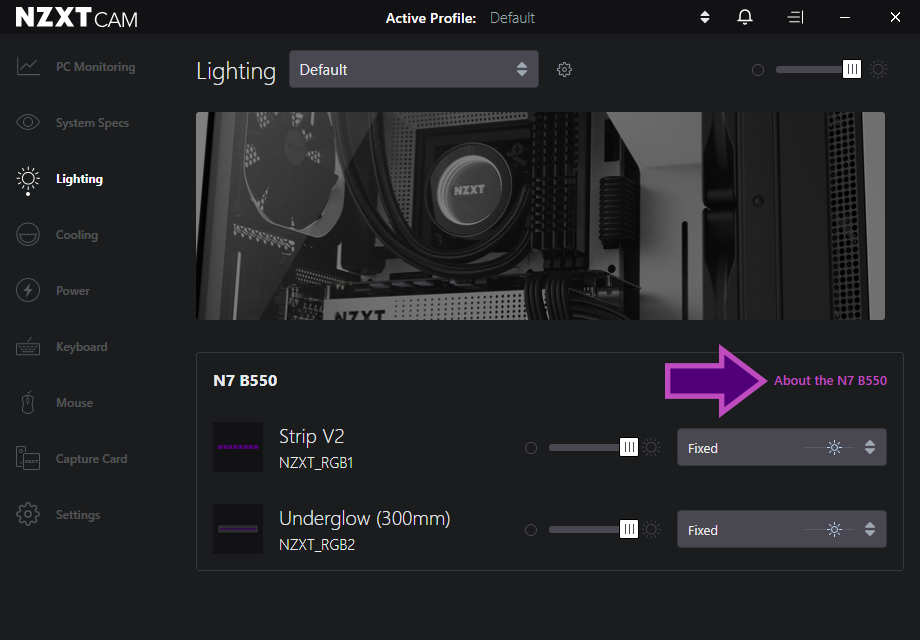

若要開始新增 RGB 裝置,請開啟 CAM 軟體上的「照明」標籤,然後選擇「關於...主機板」選項。


按一下此按鈕將進入裝置的狀態功能表,該功能表將顯示主機板上所有 RGB 接頭的狀態及其可用的 LED。根據您使用的連接埠選擇要設定的第三方裝置類型,按一下連接埠旁的齒輪。在本例中,我們將使用 5V_ARGB1 接頭。CAM-Lighting-2.PNG

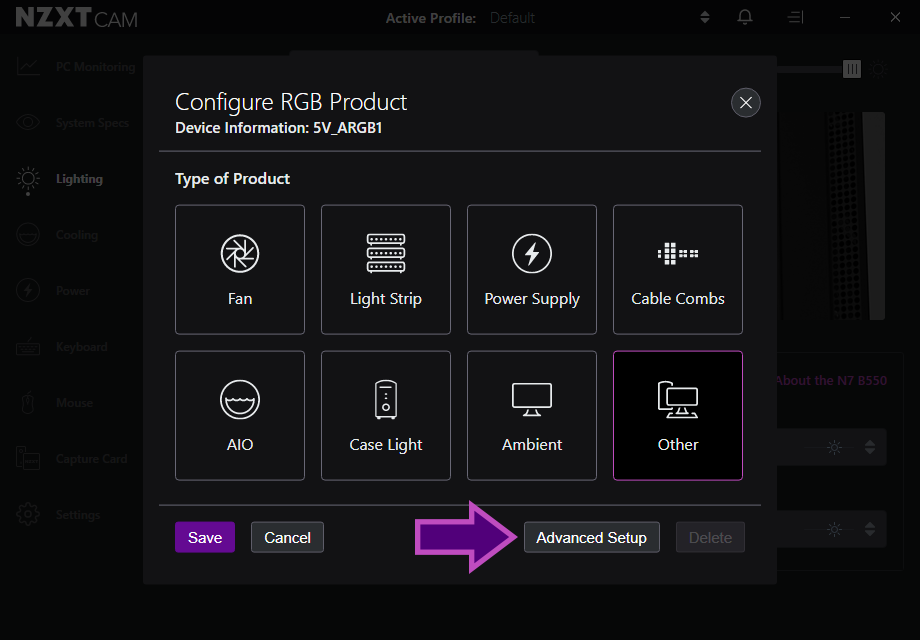

開啟「設定 RGB 產品」視窗後,選擇您想要查看 RGB 裝置的方式。在本例中,我們為 GPU 背板選擇「其他」選項。如為 12V RGB 裝置,您可以繼續並從此處選擇「儲存」,裝置應已準備就緒。但是,如為 5V RGB 裝置,我們需要讓 CAM 軟體知道裝置內有多少個 LED。若要設定,請按一下「進階設定」按鈕繼續。

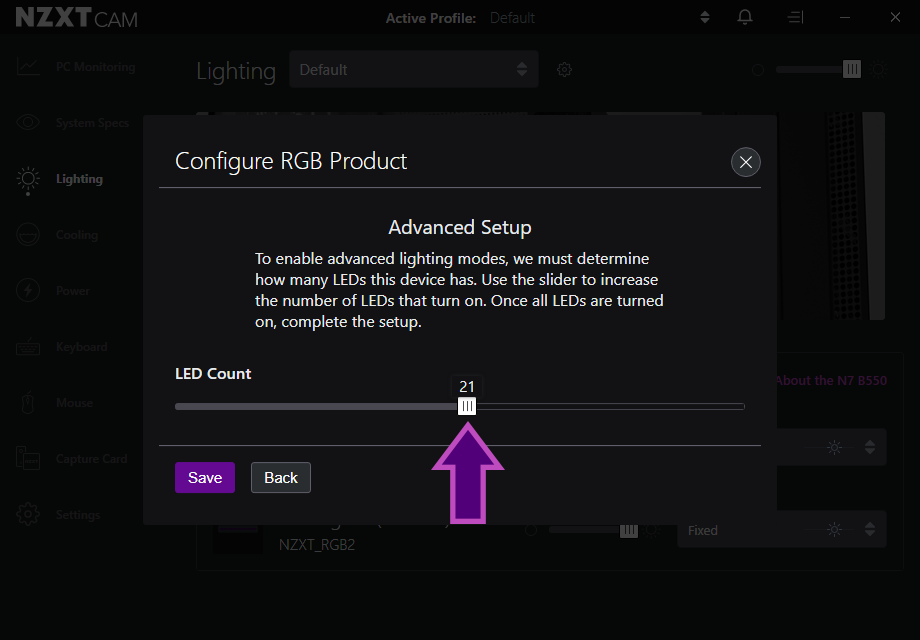

在進階設定視窗中,找出標示「LED 數量」的滑桿。從左向右移動滑桿,直到看到裝置上的所有 LED 亮起,或直到滑桿上方的數字顯示裝置中的 LED 數量。請注意,N 系列主機板可控制的最大 LED 數量為每個通道 40 個。在我們的例子中,我們將此設定為 21 個 LED,然後按一下「儲存」以完成設定。


完成這些步驟後,您的裝置現在應亮起且能在 CAM 軟體中控制。透過按一下 CAM 軟體中的裝置面板,便能進一步調整燈光效果,或透過按兩下其名稱以重新命名裝置。


如果您對 NZXT 主機板或設定 RGB 裝置有任何其他問題,請隨時聯絡我們的 客戶支援團隊。
