До нас дошло, что из-за ошибки при сборке некоторых корпусов H1 V2, некоторые устройства, купленные до мая 2022 года , могли поставляться с вентилятором AIO, установленным в неправильной ориентации, где вентилятор установлен как впускной , а не как вытяжной. Эта ошибка сборки может привести к небольшому снижению тепловой производительности, однако ее можно легко исправить, не прибегая к замене.
В этой статье мы подробно расскажем, как переориентировать вентилятор в нужную конфигурацию. Для этого тебе понадобится следующее:
- A Крестообразная отвертка №1 (PH1)
- Ровная, свободная от статического электричества рабочая поверхность
Снятие боковых панелей и крышки H1 V2

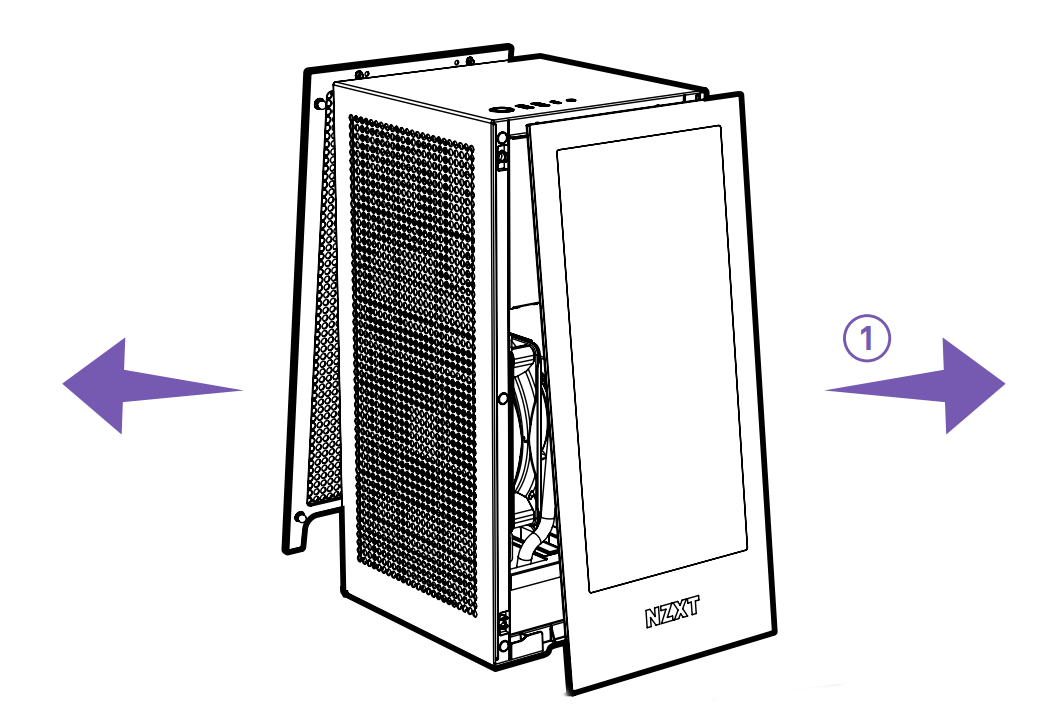

Для начала поставь корпус H1 V2 вертикально, чтобы безопасно снять стеклянную переднюю панель и вентилируемые задние панели. Их можно снять, захватив панель с нижней части корпуса и потянув ее наружу. Панели корпуса имеют фрикционную посадку с помощью шаровых шарниров, которые должны разжиматься при умеренном натяжении, как показано на схеме ниже.

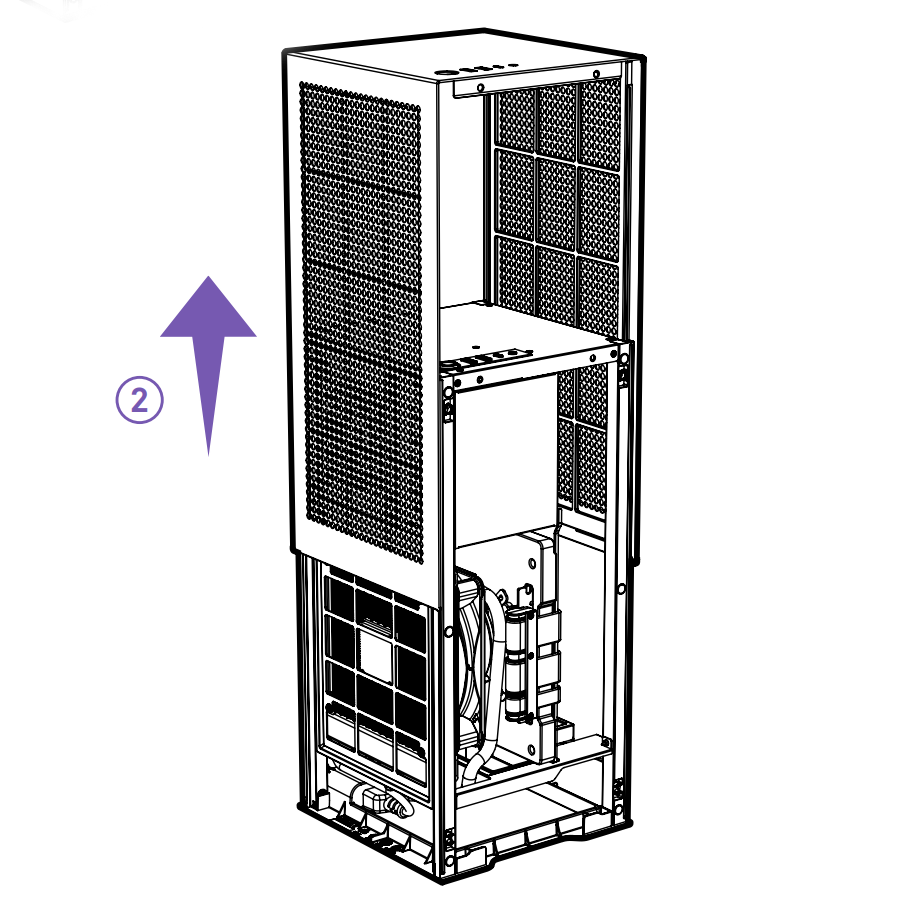

Теперь верхняя крышка должна быть разблокирована и легко сдвинется вверх, открывая шасси корпуса.
Доступ к вентилятору AIO

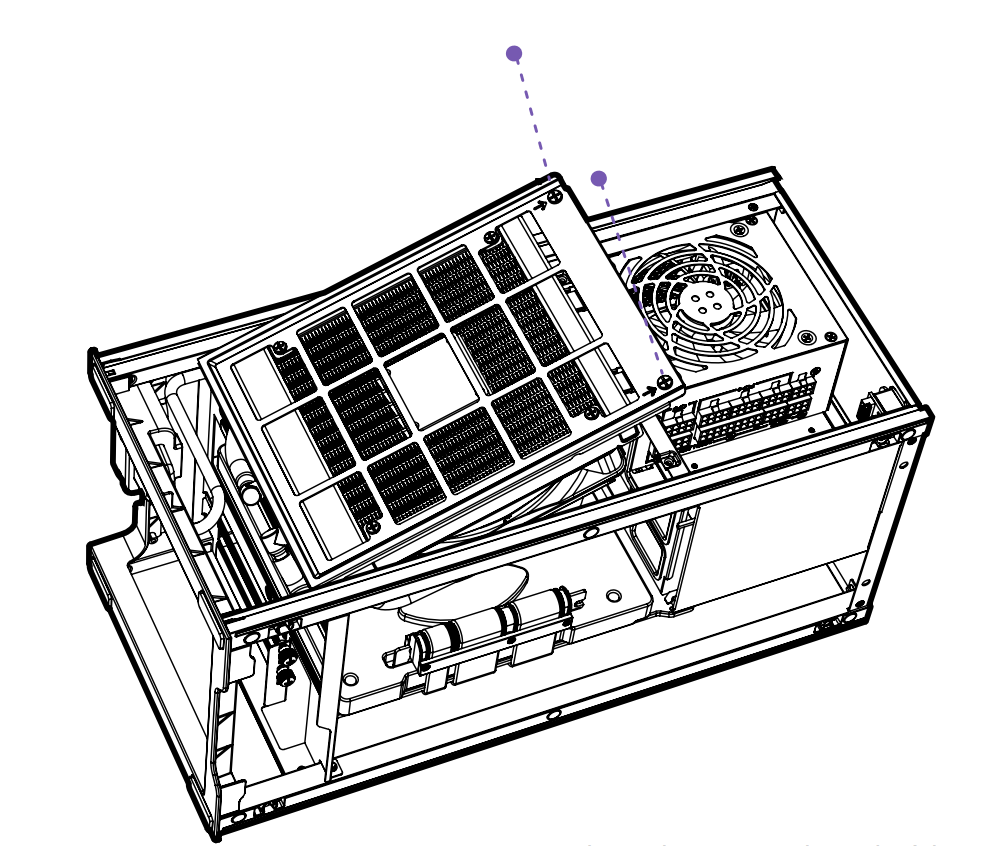

Сняв панели корпуса с твоего H1 V2, мы теперь должны получить легкий доступ к монтажному кронштейну AIO. Положи корпус H1 V2 на бок так, чтобы насос/радиатор AIO был направлен вверх, затем найди два винта, отмеченные стрелками, на крепежном кронштейне AIO, как показано на схеме ниже.
Используя свою отвертку, ослабь два винта, пока кронштейн крепления AIO не сможет свободно распахнуться и открыть вентилятор AIO.

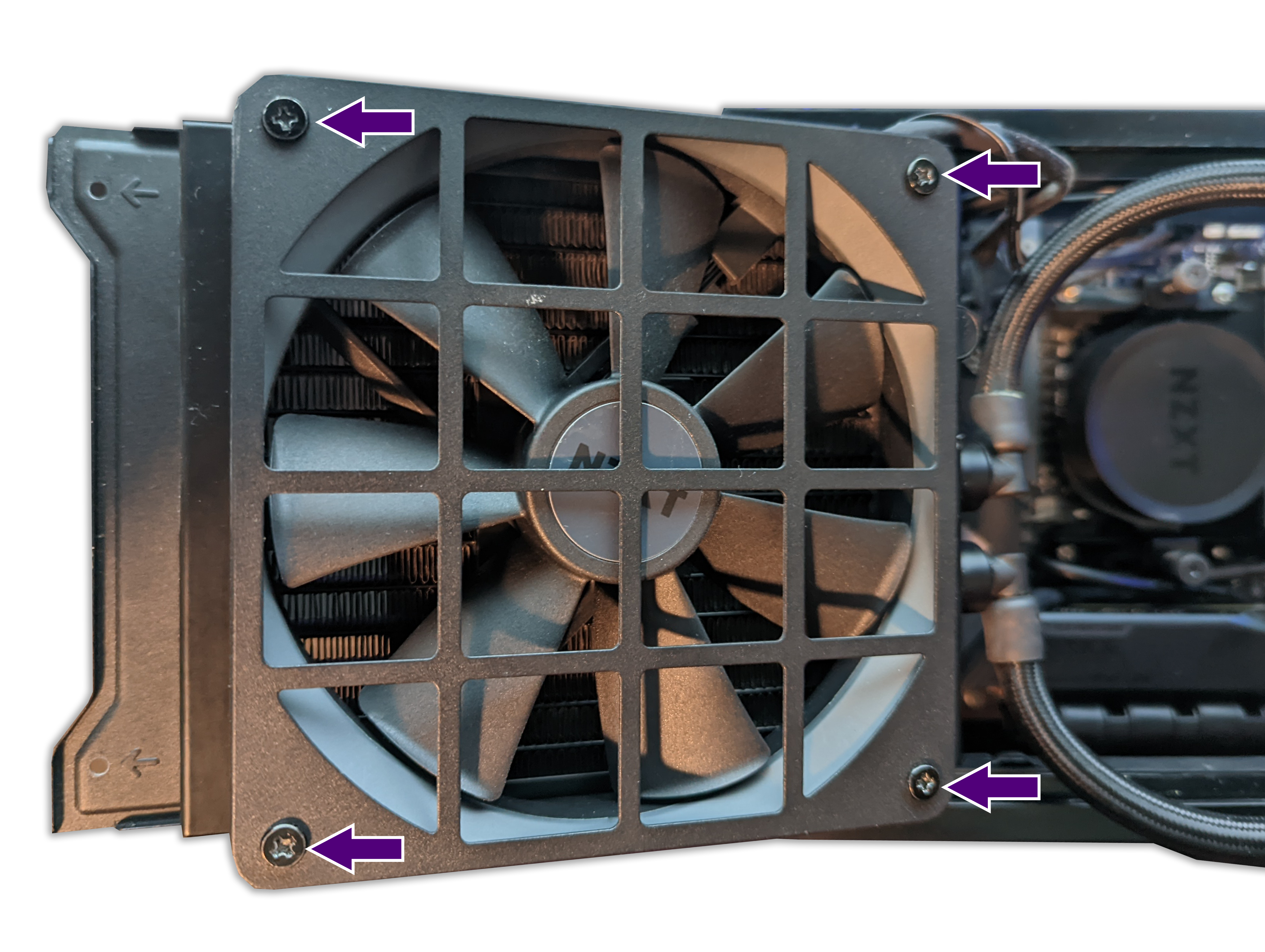

Если твой вентилятор соответствует картинке ниже, где открытой стороне вентилятора видна серая наклейка с логотипом NZXT, то это неправильно установленный вентилятор, и его нужно переориентировать.Если твой вентилятор не совпадает с картинкой ниже, пропусти этот шаг.
Это позволит тебе откинуть люк доступа к AIO и открыть вентилятор с другой стороны радиатора. Ты увидишь вентилятор AIO с серым логотипом NZXT, направленным вверх, что означает, что вентилятор находится в положении вытяжки. Чтобы решить эту проблему, открути четыре винта, крепящие вентилятор к радиатору, как показано ниже.

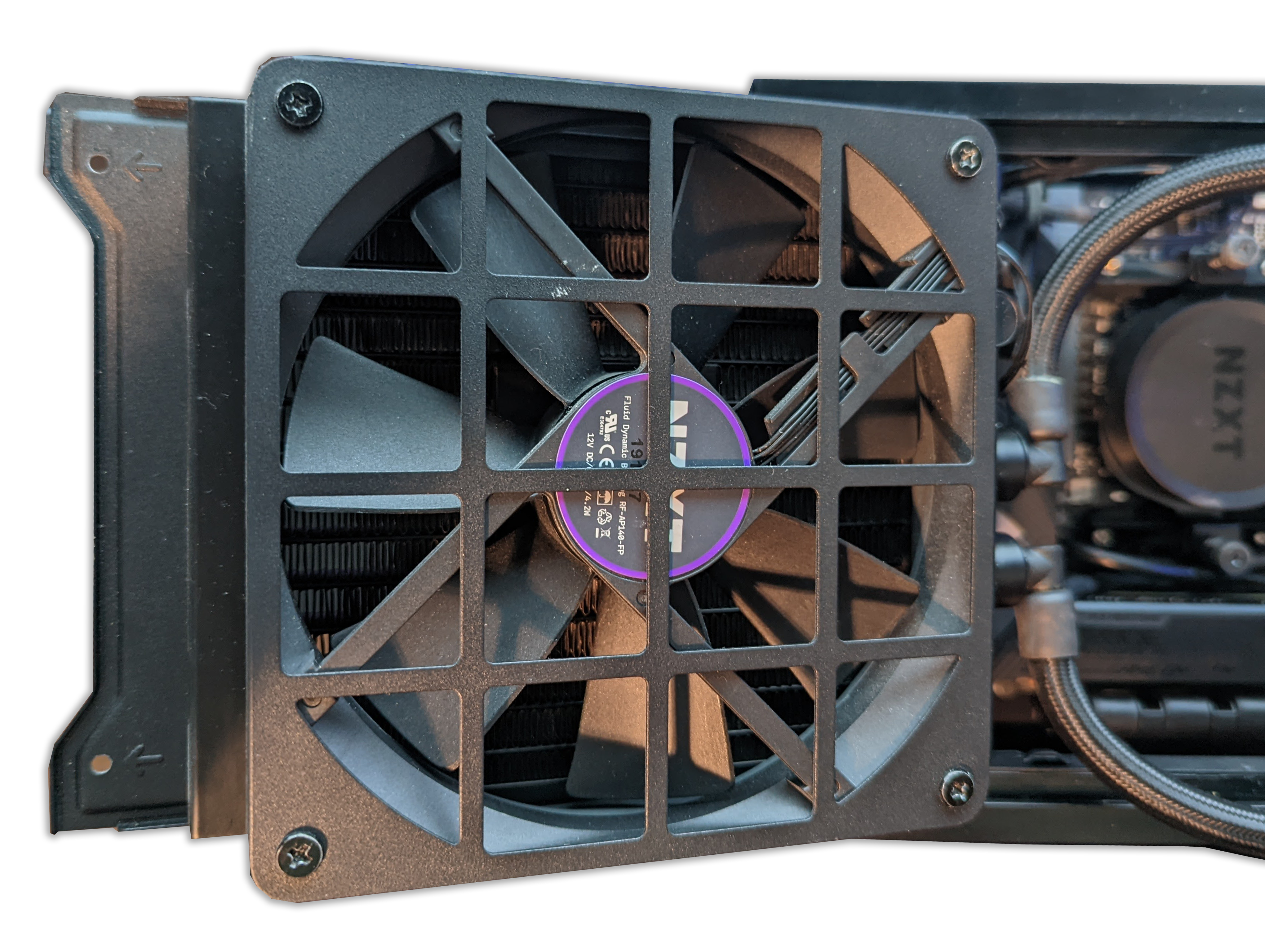

Чтобы переориентировать вентилятор, открути четыре винта, выделенные выше, чтобы снять вентилятор и защитный кожух. Не забывай о кабелях, идущих от вентилятора, и попробуй перевернуть вентилятор так, чтобы серая наклейка с логотипом NZXT оказалась напротив радиатора, а белая наклейка с логотипом NZXT теперь обращена к тебе.
Дальше снова установи защитный кожух на вентилятор, как показано ниже, и снова прикрепи его к радиатору с помощью прилагаемых винтов.
Повторная сборка H1 V2
Переориентировав вентилятор, займись закрытием корпуса, начиная с монтажного кронштейна AIO. Закрывая корпус, не забывай о трубках, идущих от радиатора к материнской плате.Если у тебя возникли трудности с закрытием дела, пожалуйста , не пытаться насильно закрыть дело. Рекомендуется снова открыть корпус и вручную отрегулировать трубки так, чтобы они должным образом освободили все оборудование внутри ПК.
Повреждение трубок из-за насильственного закрытия корпуса может привести к протечкам и/или необратимому повреждению H1 V2 или твоих компонентов.
Закрыв монтажный кронштейн AIO, задвинь верхнюю панель на место на корпусе по направляющим, затем снова закрепи переднюю и заднюю панели, совместив шаровые соединения на панели с гнездами на шасси корпуса, и плотно надави.
Запустив систему, ты должен заметить небольшое увеличение тепловых характеристик корпуса и, как следствие, снижение шума вентилятора.
У тебя есть вопросы, которые не освещены в этом руководстве, или тебе нужна дополнительная помощь?Не стесняйся обращаться в нашу службу поддержки , и один из наших дружелюбных агентов поддержки обязательно тебе поможет.
