В этом руководстве мы расскажем о подключении вентиляторов Aer RGB 2 к контроллеру NZXT RGB Controller. В этом руководстве будут рассмотрены не только основы подключения к контроллеру, но и подключение нескольких вентиляторов к одному RGB-каналу или daisy-chaining.
В этом руководстве мы будем использовать вентиляторы NZXT Aer RGB 2, а также контроллер NZXT RGB & Fan Controller (V1), входящий в мультипак Aer RGB 2, однако те же шаги будут применимы к любому RGB-контроллеру NZXT поколения 2 или новее:
-
NZXT RGB & Fan Controller (V2)
- Также в комплекте с H9 Elite и H7 Elite (2022)
- NZXT Smart Device V2 входит в комплект поставки некоторых корпусов серии Elite и i
- Контроллер NZXT RGB входит в комплект поставки некоторых продуктов NZXT
- Кулеры серии NZXT Kraken Z
- Кулеры серии NZXT Kraken X3
- Материнские платы серии NZXT N5 и N7
Ограничения RGB (на устройство и на канал)
Прежде чем продолжить, имей в виду, что у всех контроллеров NZXT RGB RGB есть общий лимит, который нельзя превышать.
- 40 светодиодов на канал
- 120 светодиодов на устройство
Например, если у тебя есть NZXT RGB & Fan Controller (V2), который включает в себя 6 каналов RGB, то ты сможешь использовать максимум 120 светодиодов для всего устройства. Это значит, что если ты используешь максимальное количество светодиодов на канал (40), то пригодными для использования будут только 3 канала.
Могу ли я использовать несколько контроллеров NZXT RGB в своем компьютере?
Чтобы обойти эти ограничения, ты можешь добавить в свою систему дополнительные контроллеры NZXT RGB при условии, что у тебя есть свободные разъемы USB 2.0. Если тебе нужны дополнительные разъемы USB 2.0, ты можешь использовать внутренний USB-концентратор с питанием , например, наш NZXT Internal USB Hub.
Имей в виду следующее:
Подключение вентилятора к RGB-контроллеру
Все вентиляторы Aer RGB 2 будут включать в себя пару кабелей, которые нужно будет подключить, чтобы вентилятор заработал:
- Встроенный кабель для вентилятора на 12 В
- Съемный кабель NZXT RGB
Для работы вентилятора необходимо подключить оба этих кабеля, однако в этом руководстве мы сосредоточимся на стороне RGB. Независимо от того, купил ли ты один вентилятор NZXT Aer RGB 2 или мультипак, как в этом примере, ты найдешь четыре типа кабелей NZXT RGB, все они помечены флагом In и Out на своих концах.
- Кабель для подключения вентиляторов NZXT RGB
- Кабель NZXT для подключения вентилятора к вентилятору
- Кабель NZXT для подключения вентилятора к аксессуарам
- NZXT Кабель для подключения аксессуаров к вентиляторам

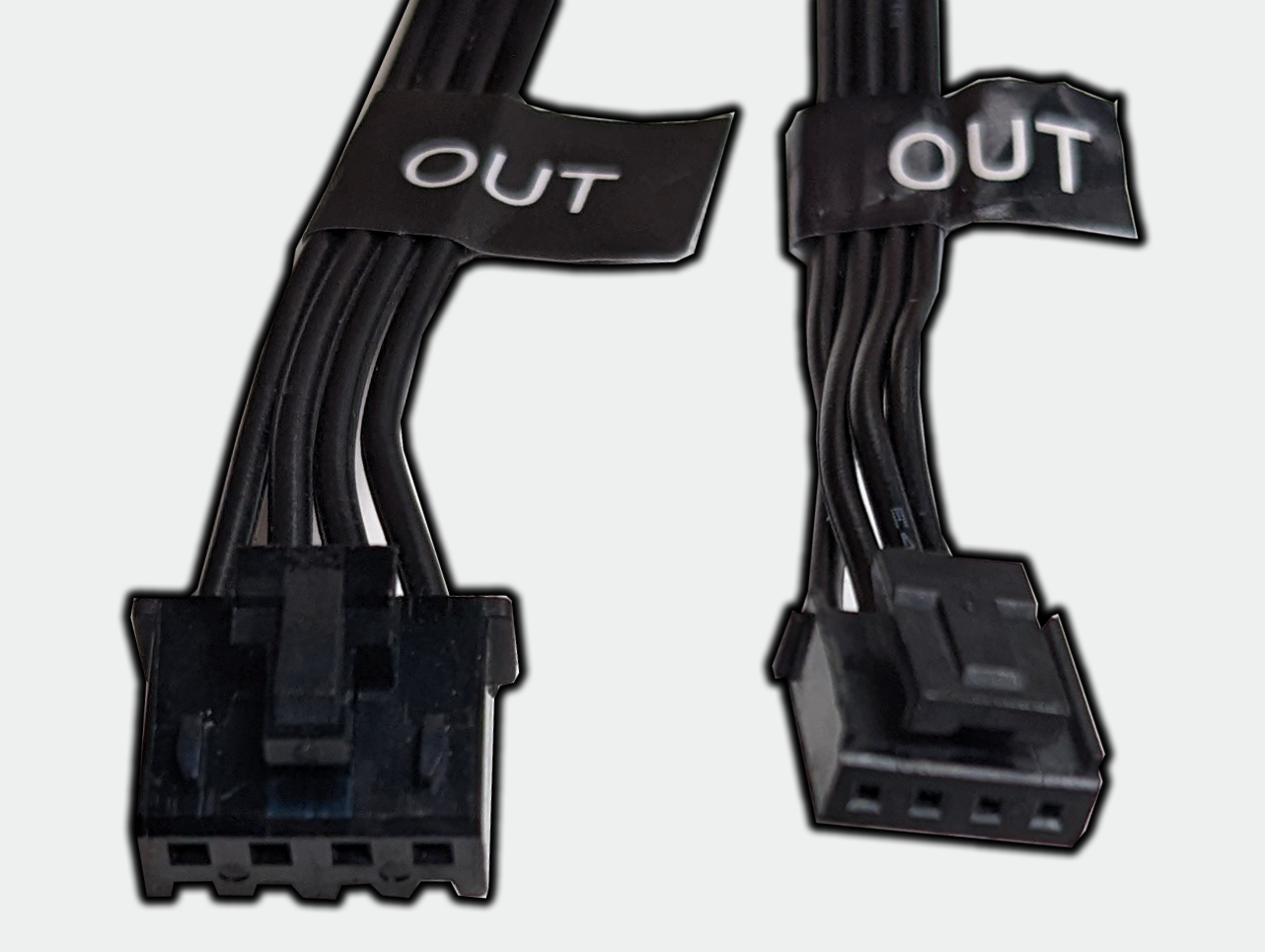

Для начала мы подключим кабель Fan Connection Cable к нашему вентилятору Aer RGB 2 Fan. Если сравнивать с другими кабелями, входящими в комплект, то ты обнаружишь, что конец Out будет больше для Fan Connection Cable , как показано ниже.
Больший кабель Out будет подключаться от контроллера к вентилятору, а меньший Out - к одному вентилятору и другому устройству NZXT RGB.

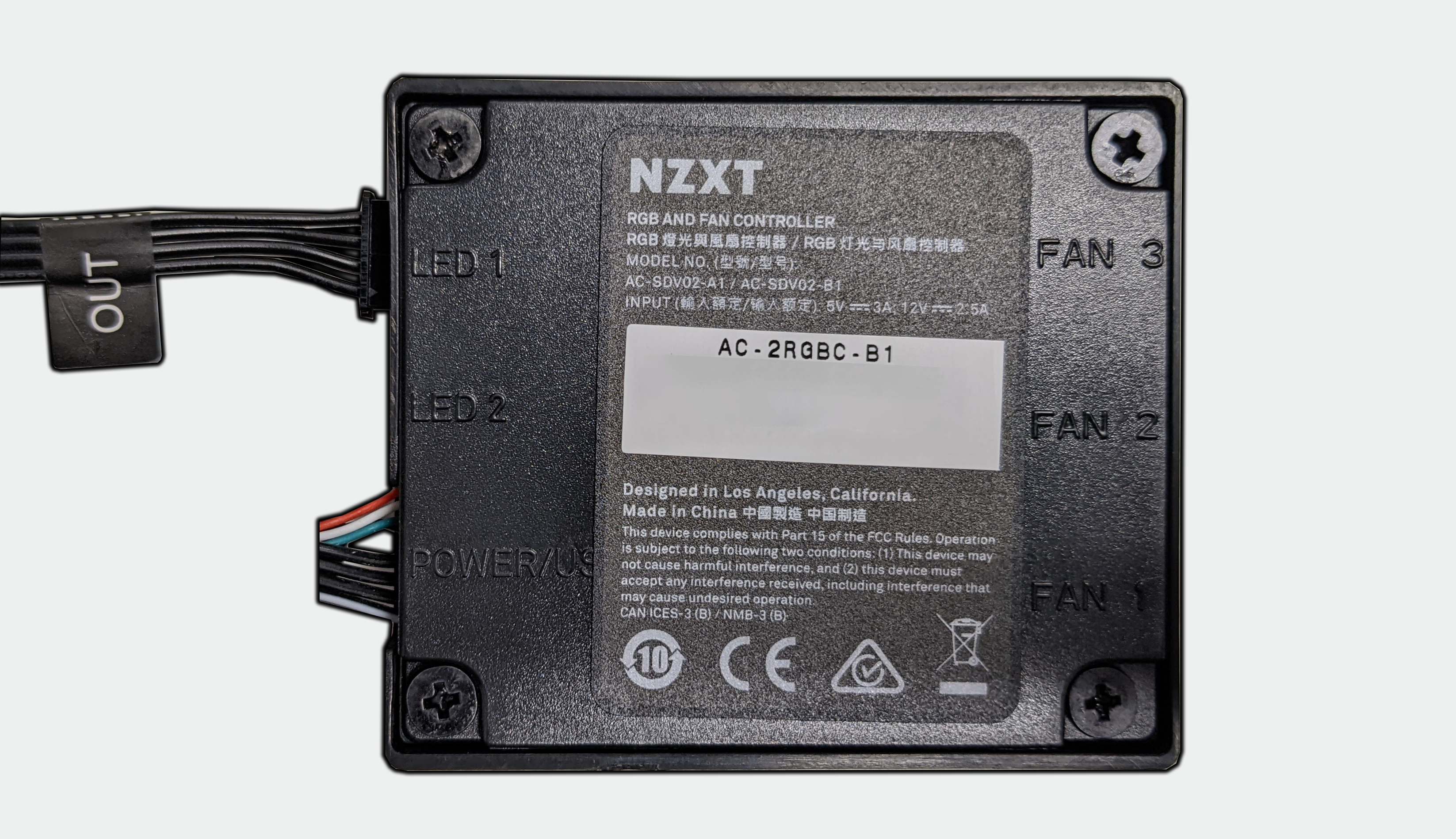

Возьми Out конец Fan Connection Cable и подключи его к открытому RGB или LED порту твоего контроллера. Для нашего примера мы будем подключаться к LED 1 , как показано ниже.
Отсюда мы подключим конец In к порту с надписью In на вентиляторе Aer RGB 2. Запусти ПК, и при правильном подключении вентилятор Aer RGB 2 должен загореться белым цветом по умолчанию или радужным спектром для некоторых контроллеров.
Как подключить дополнительные вентиляторы Aer RGB 2 (последовательное соединение)?
Подключить дополнительные вентиляторы Aer RGB 2 довольно просто, для этого потребуется только дополнительный вентилятор, а также кабель NZXT Fan-to-Fan Cable , входящий в комплект твоего вентилятора. Эти кабели бывают двух разных размеров:
- Длинная, 500-миллиметровая версия
- Короткая, 200-миллиметровая версия

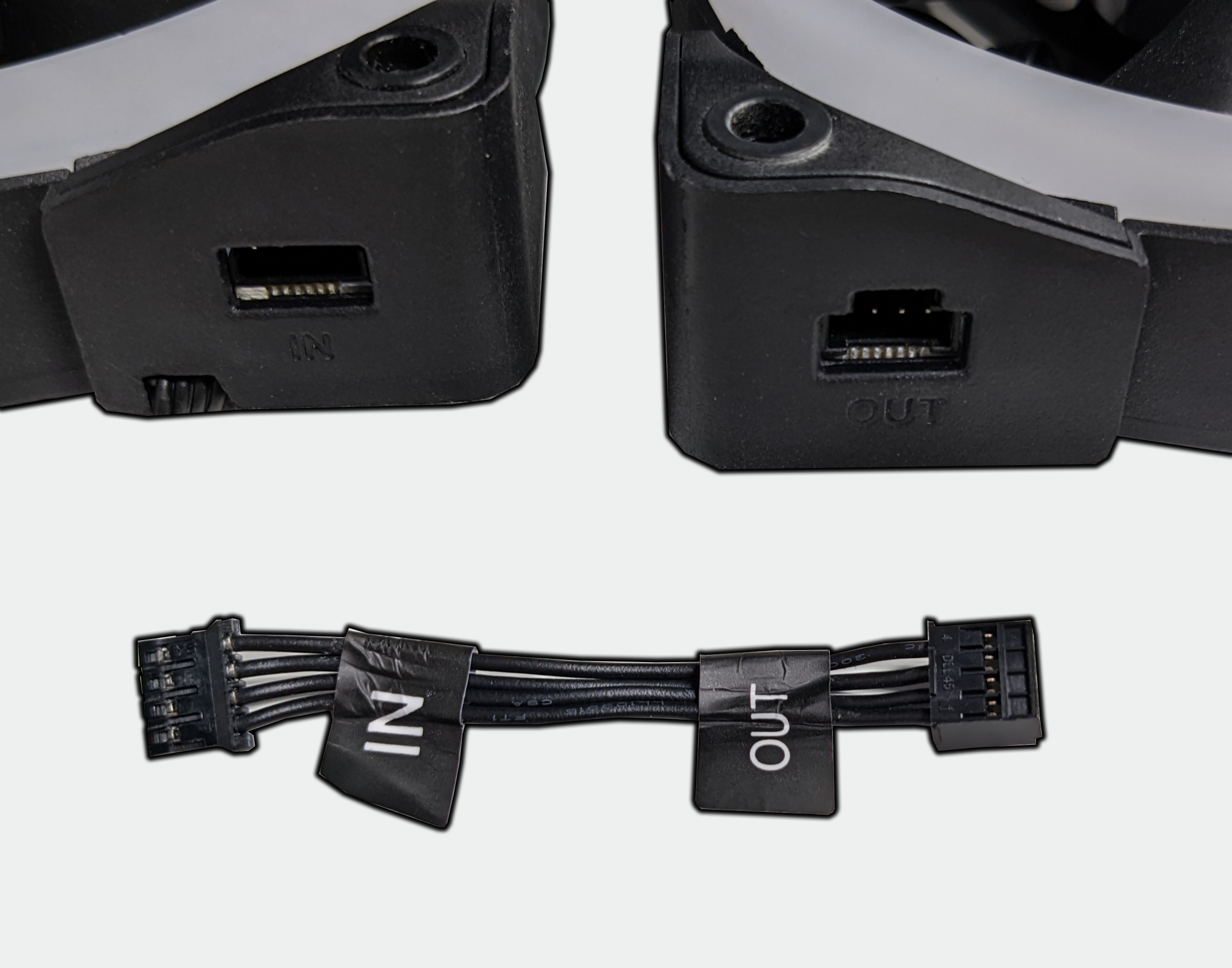

Версии, которые у тебя будут, зависят от приобретенного продукта, поэтому проверь свой мануал, чтобы уточнить, какой тип входит в комплект. Для нашего примера мы будем использовать короткую 200-миллиметровую разновидность, как показано ниже

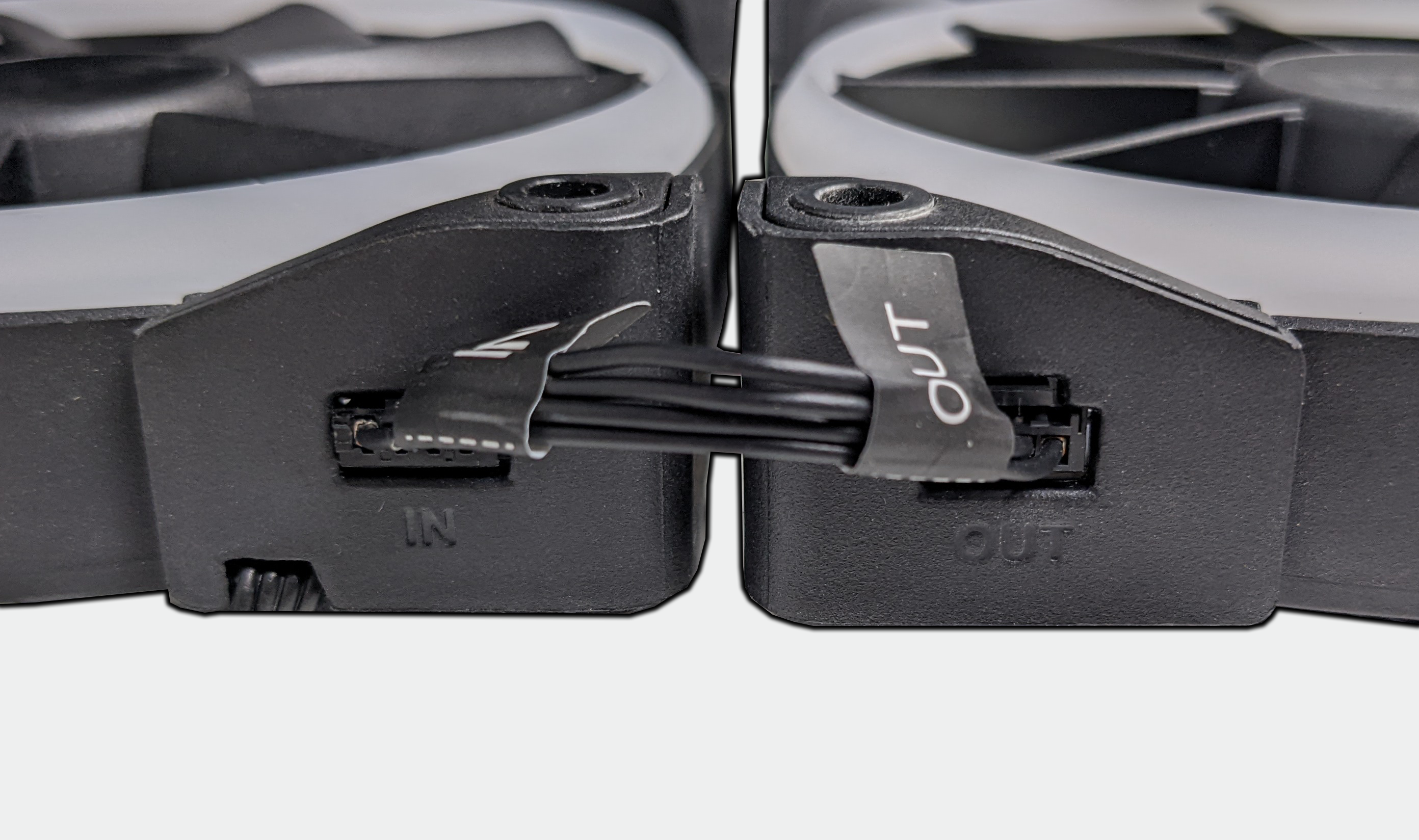

На всех вентиляторах Aer RGB 2 ты найдешь два порта, обозначенные как In и Out, точно так же, как флажки на кабелях. При соединении двух вентиляторов вместе сопоставь кабели с соответствующим концом на каждом из них, а затем прижми их на место. Эти разъемы имеют ключ, который позволяет соединять их только одним способом, поэтому можно не беспокоиться о том, что ты повредишь контакты или подключишь не тот конец к порту. Для порта Out ты также найдешь дополнительную фиксирующую клипсу для крепления вентилятора.
Отсюда повтори процесс для всех дополнительных вентиляторов, которые у тебя есть, пока не достигнешь лимита RGB. Для вентиляторов Aer RGB 2 это будет в общей сложности 5 вентиляторов без каких-либо других подключенных RGB-устройств на канал.
Можно ли подключить к вентиляторам Aer RGB 2 другие устройства NZXT RGB?
Если ты хочешь подключить дополнительное устройство NZXT RGB, например NZXT RGB Strip, Underglow или Cable Comb set, ты можешь сделать это с помощью входящих в комплект кабелей NZXT Fan-to-Accessory или NZXT Accessory-to-Fan. Однако не забывай об общем ограничении на количество светодиодов на канал при подключении дополнительных RGB-устройств.
