Процесс подключения вентиляторов NZXT RGB в вашем ПК будет зависеть от модели вентиляторов, а также от другого оборудования в ПК. Большинство вентиляторов NZXT требуют дополнительного RGB контроллера для подключения, но есть некоторые исключения, такие как серия Performance Fan и вентиляторы Case Version, включённые в некоторые RGB корпуса.
Требуется ли моим вентиляторам NZXT RGB контроллер?
Это зависит от модели вентилятора и способа его покупки, однако базовое разделение представлено ниже:
Совместимость вентиляторов с RGB контроллерами | ||
| Модель вентилятора | Требуется контроллер | Тип разъёма |
|
F-Series RGB F120 RGB | F140 RGB |
Да (входит в комплект мультипака) |
|
|
F-Series RGB Duo F120 RGB Duo | F140 RGB Duo |
Да (входит в комплект мультипака) |
|
|
F-Series RGB Core F120 RGB Core | F140 RGB Core |
Да (входит в комплект мультипака) |
|
|
F-Series RGB Core (одинарная рамка) F240 RGB Core | F360 RGB Core F280 RGB Core | F420 RGB Core |
Опционально |
|
|
Performance Fan F120X | F140X |
Опционально |
|
|
Performance Fan (одинарная рамка) F240X | F360X | F280X |
Опционально |
|
Вентиляторы Case Version будут включать либо интегрированный 4-контактный NZXT RGB разъём с 3-контактным 5V ARGB хвостиком, либо могут включать адаптер или предустановленный контроллер. Для получения дополнительной информации, пожалуйста, обратитесь к руководству пользователя вашего корпуса.
Моего вентилятора нет в списке, что делать?
Старые вентиляторы, такие как серия Aer RGB, могут использовать тот же 4-контактный NZXT RGB разъём или иметь специальный тип подключения. Для получения дополнительной информации, пожалуйста, обратитесь к руководству пользователя вашего вентилятора.
Kraken Core уникален тем, что он несовместим с любым NZXT RGB контроллером и вместо этого использует 5V адресуемый RGB. Для получения дополнительной информации, пожалуйста, смотрите руководство здесь:
Подключение вентиляторов NZXT с 8-контактным разъёмом

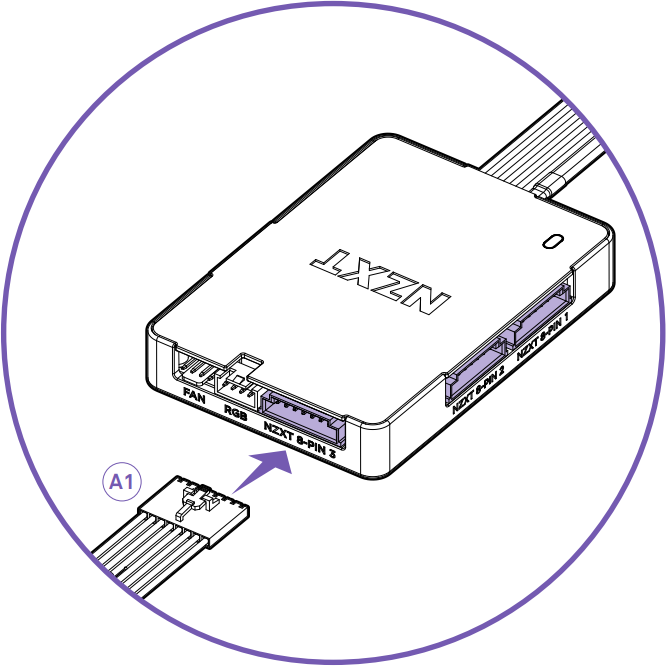

8-контактный NZXT PWM + RGB разъём был введён для упрощения процесса установки вентиляторов, он имеет ключевой разъём для прямого подключения к контроллерам, таким как NZXT Control Hub или другим совместимым продуктам. Чтобы подключить вентилятор с 8-контактным разъёмом, совместите разъём с 8-контактным портом и вставьте его до щелчка. Чтобы отключить, сожмите защёлку для разблокировки кабеля и вытяните его.
8-контактный разъём позволяет контроллеру идентифицировать подключённый вентилятор и получить информацию, такую как количество светодиодов и совместимые анимации. Список продуктов с 8-контактным разъёмом приведён ниже:
Совместимые продукты NZXT с 8-контактным разъёмом | |
| Контроллеры |
|
| Кулеры для ЦП |
|
| Корпуса |
|
Если у вас нет продукта с 8-контактным разъёмом и вы приобрели новый отдельный вентилятор, контроллер вентилятора не требуется. Вентиляторы с 8-контактным разъёмом, такие как Single-frame RGB Core и Single-frame Performance Fan серии, будут включать дополнительный адаптер в комплекте, который разделяет 8-контактный разъём на следующие разъёмы:
- 4-контактный PWM вентилятор
- 4-контактный NZXT RGB
- Включает 3-контактный 5V адресуемый RGB (ARGB) хвостик
Для получения дополнительной информации об использовании этих адаптеров, ознакомьтесь с разделом о подключении 4-контактных вентиляторов NZXT RGB.
Подключение 4-контактных вентиляторов NZXT RGB

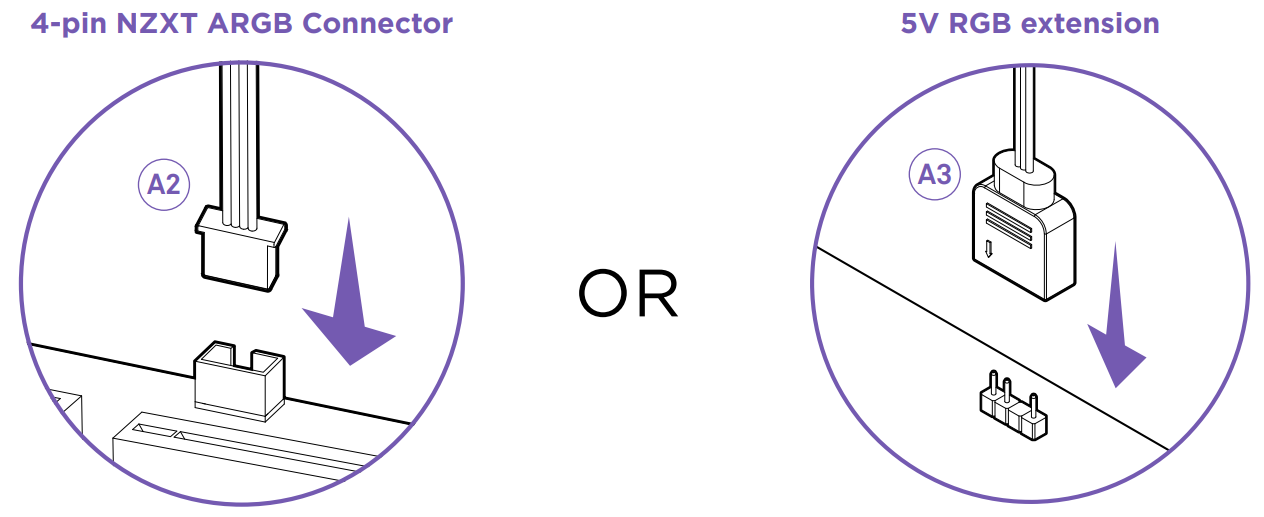

4-контактный NZXT RGB разъём — это специализированный разъём для устройств NZXT RGB, основанных на 5V адресуемом RGB с дополнительным пином синхронизации для идентификации RGB продуктов, таких как вентиляторы, световые полосы и т.д. Это позволяет контроллеру NZXT обнаруживать точную модель подключённого вентилятора и получать данные, такие как количество светодиодов и совместимые световые эффекты.

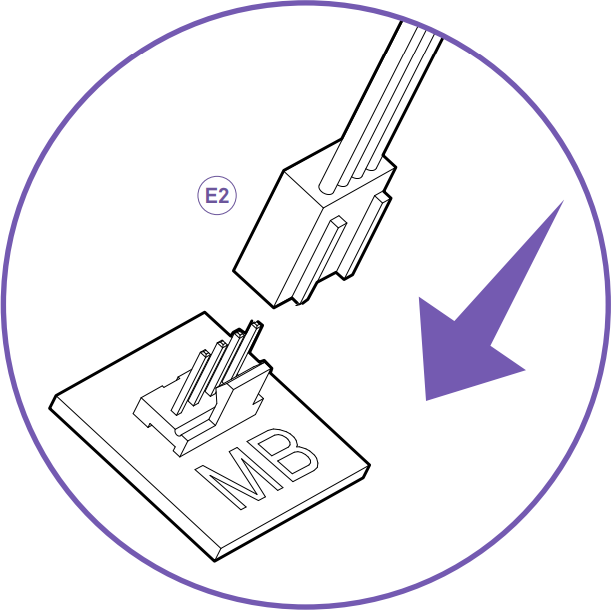

4-контактный PWM вентилятор можно подключить к 4-контактному разъёму вентилятора на материнской плате или совместимом контроллере.
Не подключайте одновременно NZXT RGB и 5V ARGB, это может привести к серьёзному повреждению вентиляторов и/или вашей материнской платы/контроллера. При подключении RGB используйте только 4-контактный NZXT RGB или 3-контактный 5V ARGB.
Подключение вентиляторов NZXT Case
Если вы приобрели корпус NZXT с предустановленными вентиляторами, точный способ подключения вентиляторов будет зависеть от модели. Большинство вентиляторов NZXT Case — это вентиляторы Case Version, которые имеют следующие подключения:
- 4-контактный PWM вентилятор
- 4-контактный NZXT RGB
- Включает 3-контактный 5V адресуемый RGB (ARGB) хвостик
Другие корпуса могут включать предустановленный адаптер NZXT RGB к 5V ARGB, например, H6 Flow RGB. Они подключаются напрямую к 5V ARGB разъёму или могут быть подключены к контроллеру после удаления адаптера.
Некоторые модели могут включать другие вентиляторы, такие как F420 RGB Core, включённый с H9 Flow RGB (CM-H92FX-R1 & CM-H92FX-R2) с предустановленным адаптером, или могут включать предустановленный RGB контроллер, например, H9 Flow RGB+ (CM-H92FX-P1 & CM-H92FX-P2).
Для получения дополнительной информации о вентиляторах с предустановленным адаптером смотрите раздел о подключении 4-контактных вентиляторов NZXT RGB.
