Будь то новый RGB водоблок для вашей системы жидкостного охлаждения или декоративная светодиодная лента, чтобы добавить немного яркости вашему ПК, вам может понадобиться использовать либо 5V адресуемое RGB (ARGB), либо 12V RGB подключение.
В отличие от многих продуктов NZXT, использующих 4-контактные NZXT RGB или 8-контактные NZXT RGB+PWM разъемы, которые автоматически обнаруживаются и настраиваются после подключения, устройства с 5V ARGB требуют дополнительной настройки, прежде чем они появятся в программе NZXT CAM для вашей материнской платы.
| 12V RGB против 5V ARGB против NZXT RGB |
|

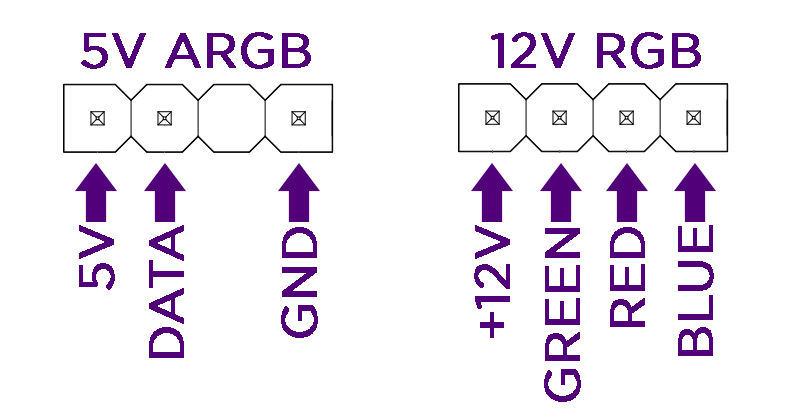

Наиболее распространённые типы RGB-устройств — это 5V ARGB и 12V RGB, при этом основное отличие между ними, помимо входного напряжения, заключается в том, что 5V ARGB — это цифровой стандарт RGB, а 12V RGB — аналоговый стандарт RGB. Цифровые RGB-устройства позволяют управлять каждым светодиодом отдельно, что даёт возможность создавать анимации и градиенты в одном устройстве. Аналоговые RGB-устройства, как правило, не поддерживают сложные анимации или градиенты, ограничиваясь одним цветом на весь разъем. NZXT RGB — это проприетарный метод RGB на базе 5V ARGB, который добавляет дополнительный пин синхронизации, позволяющий CAM идентифицировать и настраивать подключённые устройства. |
Подключение устройств 5V ARGB и 12V RGB.

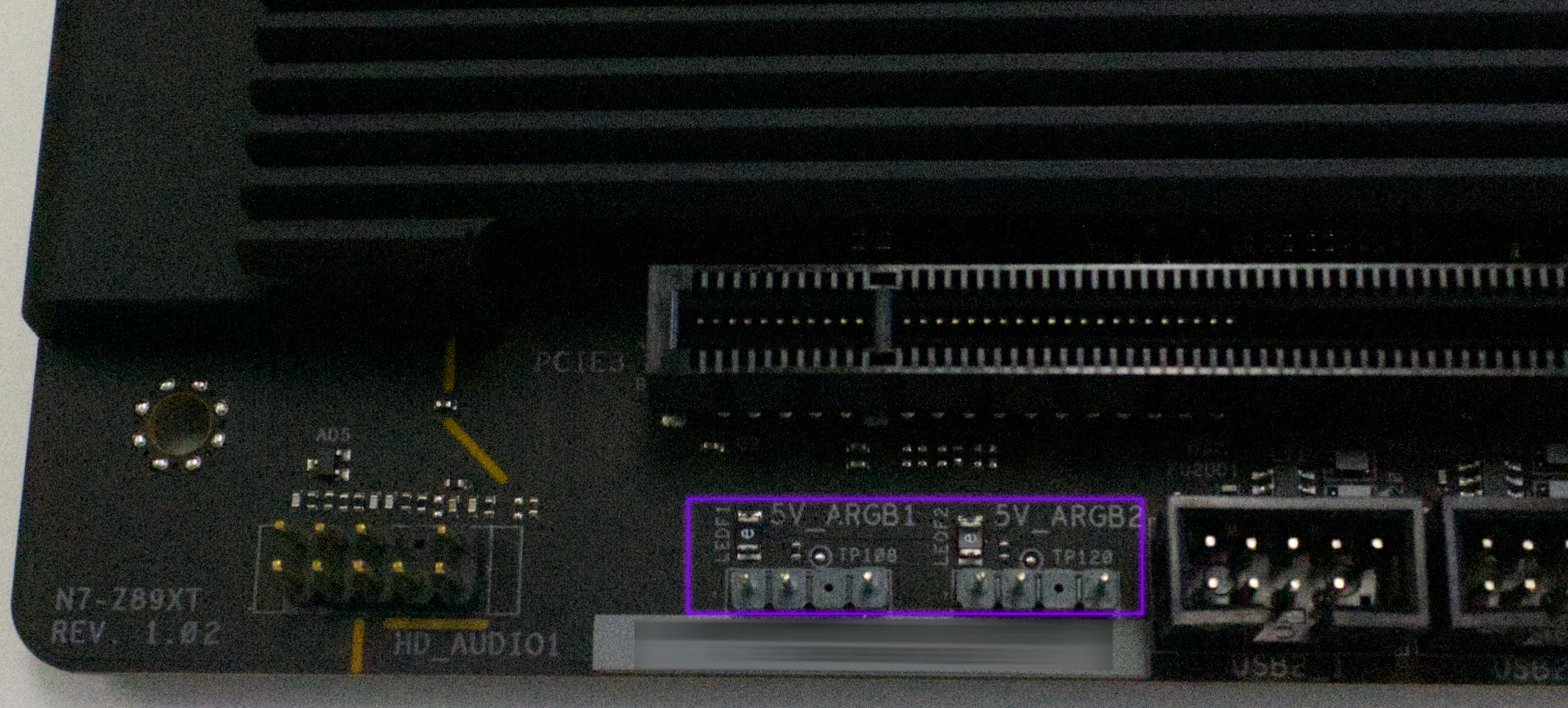

В зависимости от вашей материнской платы вы можете подключать устройства 5V ARGB и 12V RGB к соответствующим разъемам. Не все материнские платы оснащены обоими разъемами, поэтому рекомендуется ознакомиться с руководством пользователя вашей материнской платы перед выбором RGB-устройств для вашей системы.
Каждый разъем поддерживает определённое количество светодиодов, для получения дополнительной информации обратитесь к спецификациям материнской платы или руководству пользователя.
| Можно ли подключить 12V RGB к разъему 5V ARGB? |
|
Не подключайте 12V RGB устройства к разъемам 5V ARGB и наоборот. Неправильное подключение RGB устройств к неподходящему разъему может привести к необратимому повреждению устройства и/или вашего ПК. |
Настройка устройств 5V ARGB и 12V RGB в CAM

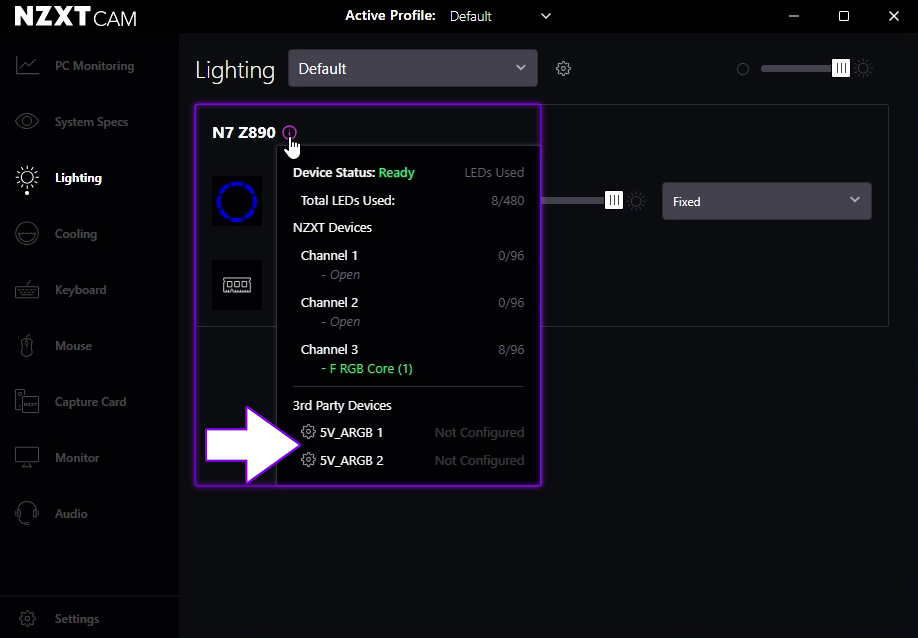

После подключения устройства(й) необходимо настроить программу CAM для корректного взаимодействия с устройством. Для этого откройте вкладку Освещение в CAM и нажмите на значок 🛈 рядом с названием материнской платы. В открывшейся панели настроек нажмите на значок ⚙ рядом с соответствующим разъемом(ами).

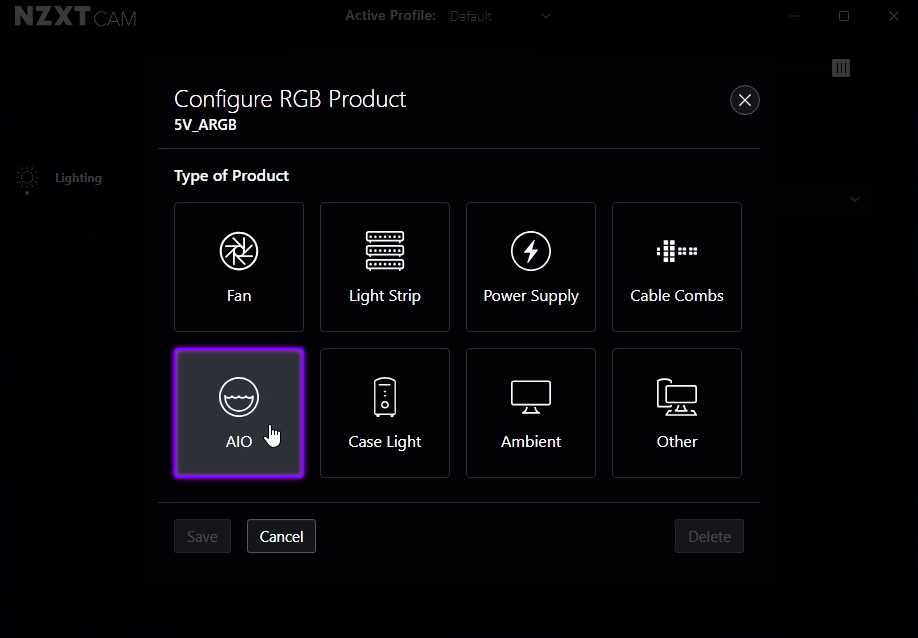

Выберите тип устройства для метки, он должен максимально соответствовать используемому устройству, чтобы было проще его идентифицировать. Если вы настраиваете 12V RGB устройство, нажмите Сохранить, и устройство будет готово к работе.

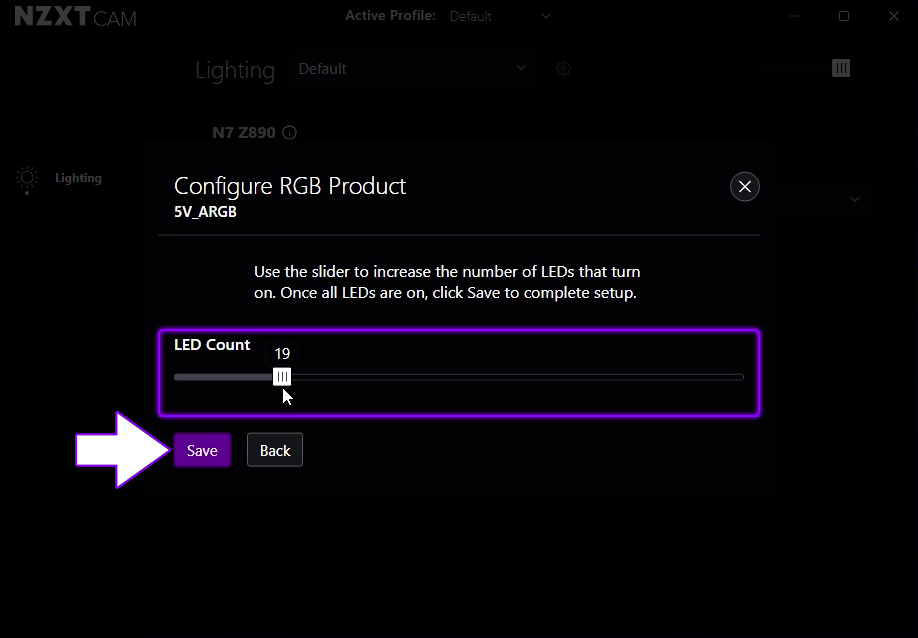

Если вы настраиваете 5V ARGB устройство, вам потребуется вручную указать количество светодиодов в подключенном устройстве(ях). Большинство материнских плат NZXT поддерживают максимум 40 или 80 светодиодов. Для получения дополнительной информации обратитесь к руководствам пользователя вашей материнской платы и RGB-устройства. После установки количества светодиодов нажмите Сохранить, и устройство будет готово к работе.

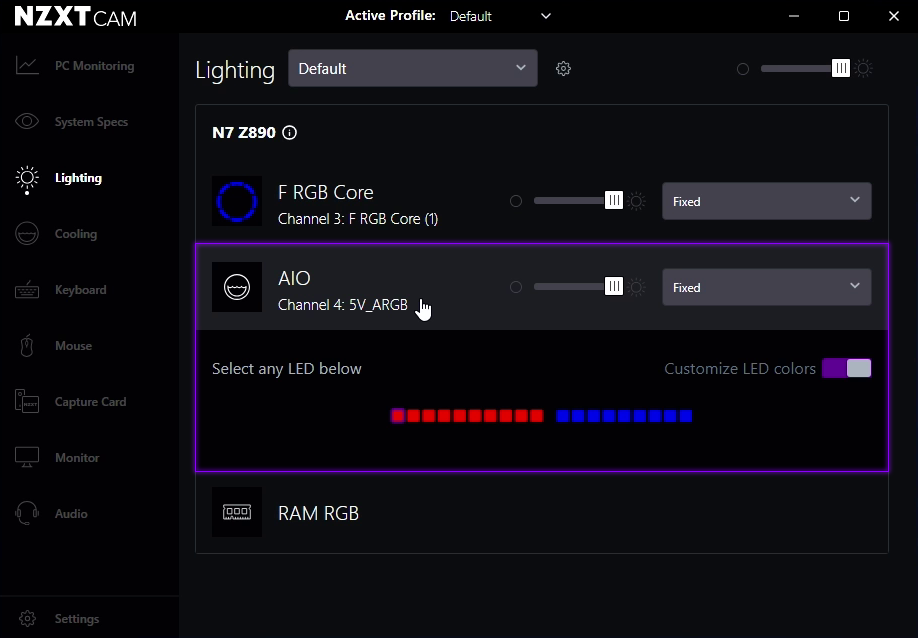

Нажмите на недавно созданную панель вашего устройства, чтобы развернуть её настройки. Здесь вы можете настроить отдельные светодиоды, включив переключатель Настроить цвета светодиодов для определённых эффектов или настроить анимации для других эффектов. Также вы можете изменить имя устройства, нажав на его название в панели.
