Это руководство охватывает замену переднего I/O модуля в корпусе H9 Flow. Для этой замены вам понадобятся следующие инструменты:

• Замена верхнего I/O модуля (также известного как USB модуль)
• Отвертка Phillips #1
• (Рекомендуется) Магнитный поднос для деталей или органайзер
  • В качестве альтернативы можно использовать магниты, расположенные на съемном пылевом фильтре.

Подготовка корпуса

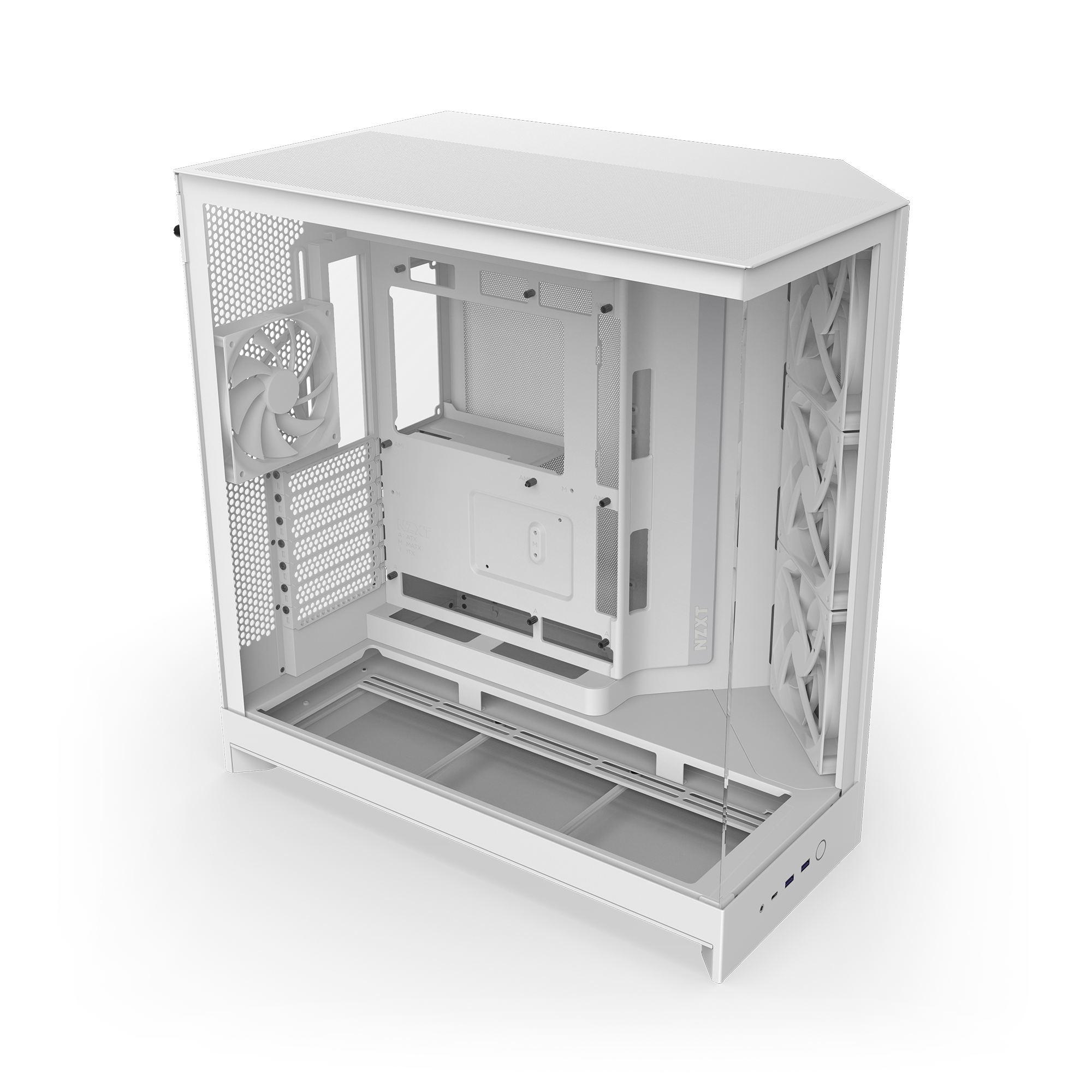

Для замены переднего I/O модуля необходимо снять следующие панели корпуса:

• Верхняя панель
• Передняя сетчатая панель
• Передняя панель из закаленного стекла
• Боковая панель из закаленного стекла
• Боковая металлическая панель

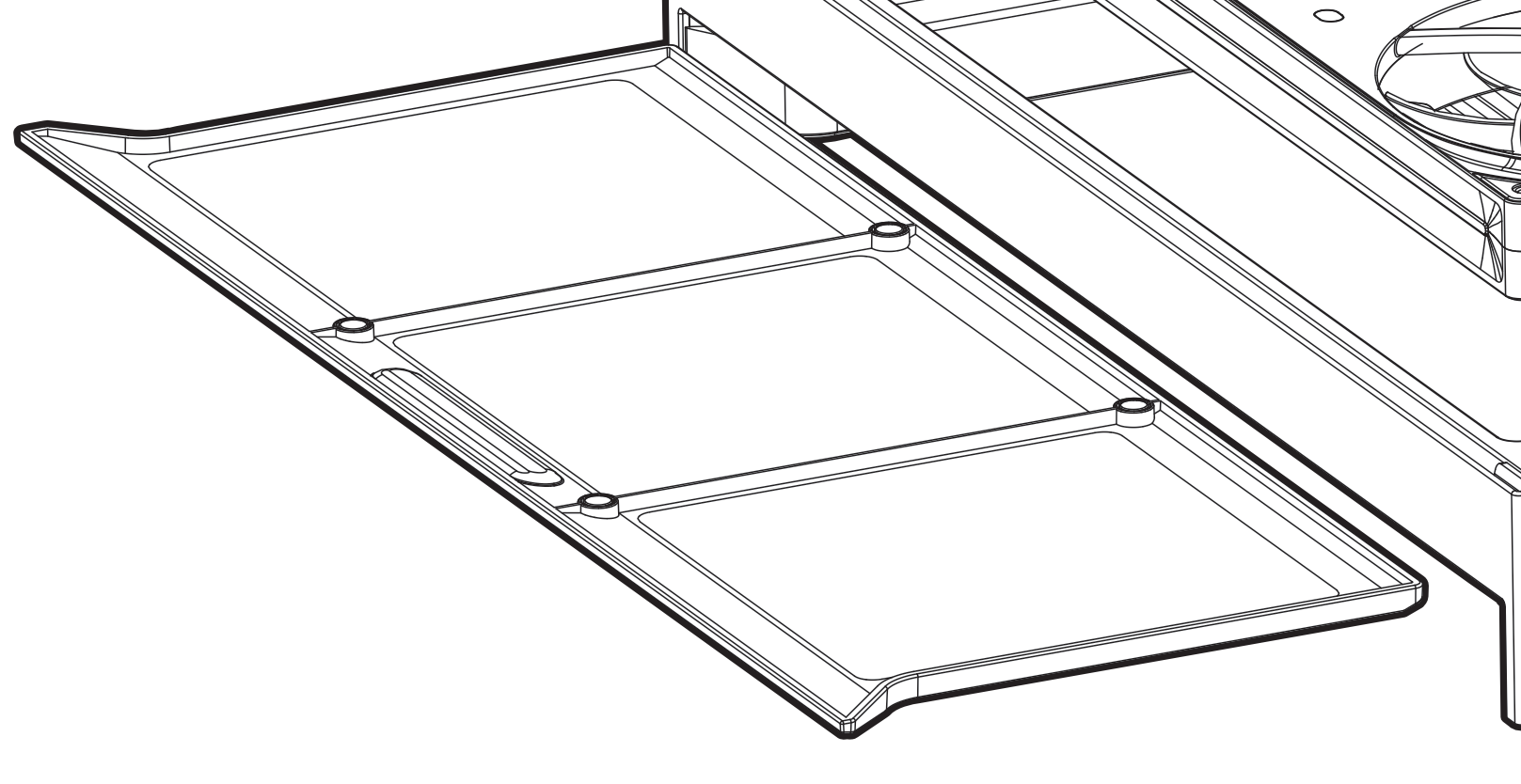

Кроме этих панелей, также необходимо снять крепление вентилятора, съемную напольную крышку и пылевой фильтр. Пылевой фильтр можно снять через отверстие в нижней части корпуса.

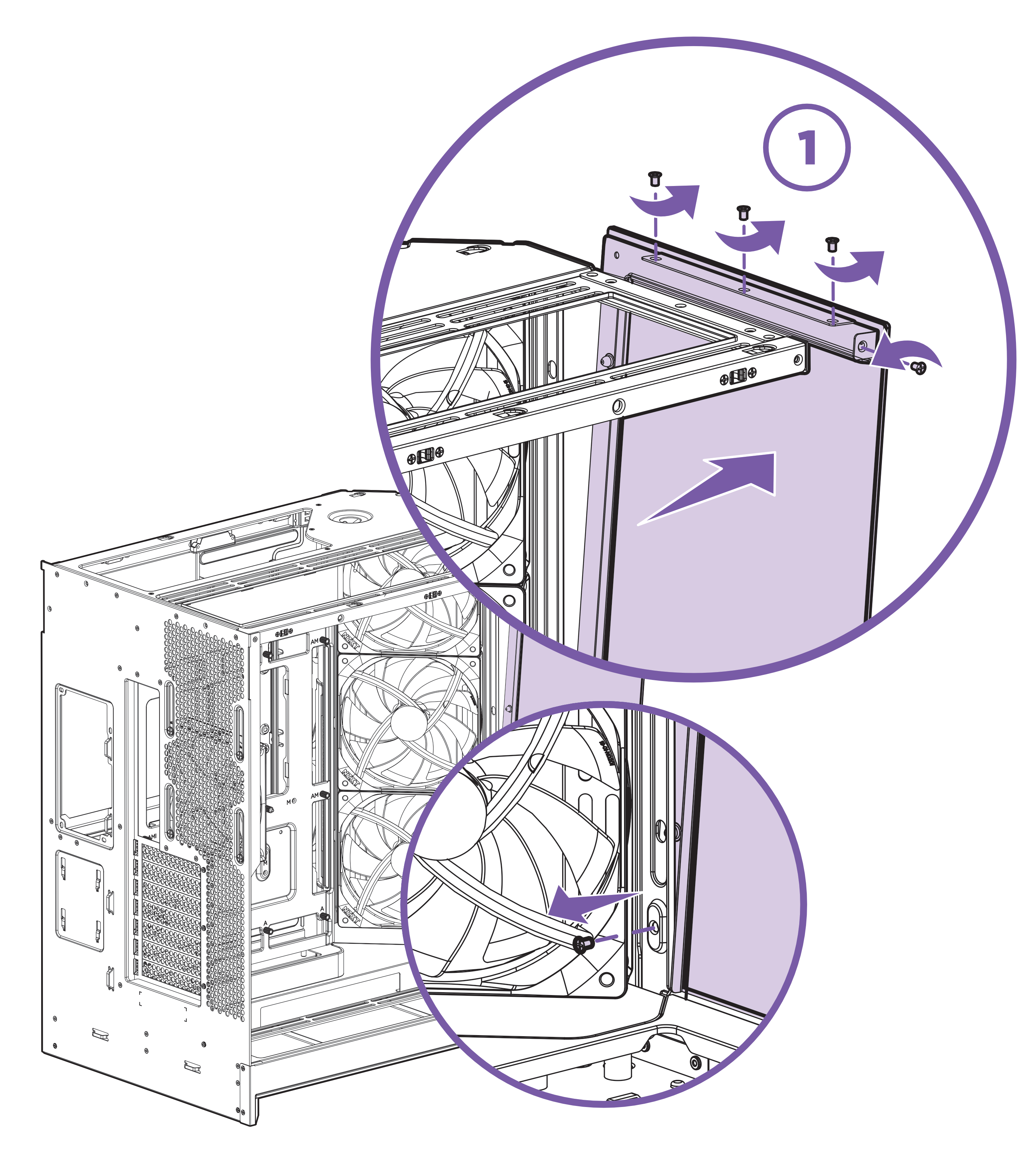

Для снятия панелей начните с ослабления фиксирующих винтов (1). Это неотделяемые винты, которые останутся на панелях после снятия. После разблокировки винтов панели можно снять следующим образом:

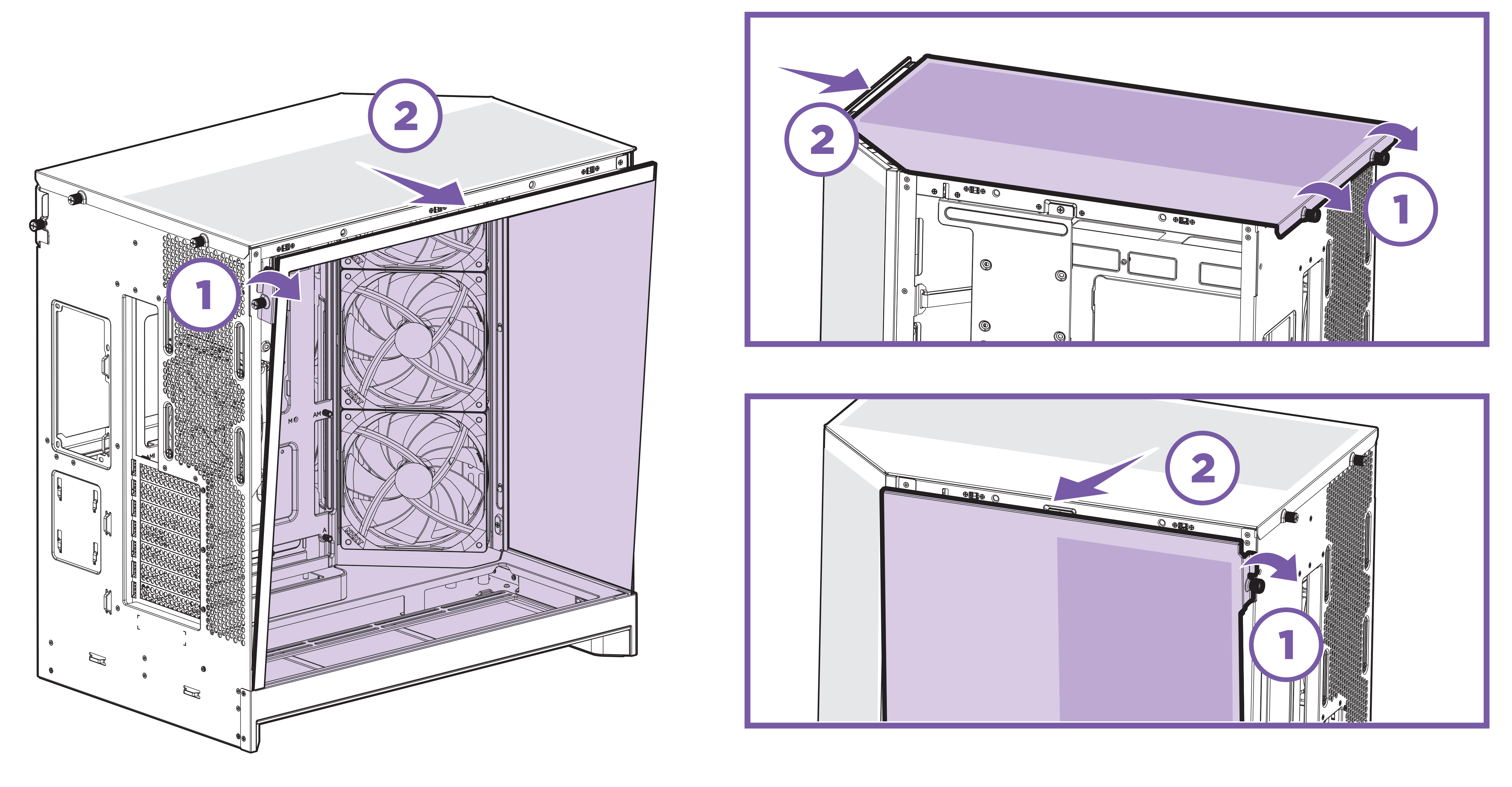

• Боковые панели из закаленного стекла и металла - Используя выступ с фиксирующим винтом, потяните панель сверху от корпуса, чтобы освободить шаровые соединения. После освобождения поднимите панель из паза снизу.
• Верхняя панель - Сдвиньте панель назад корпуса, затем поднимите её.

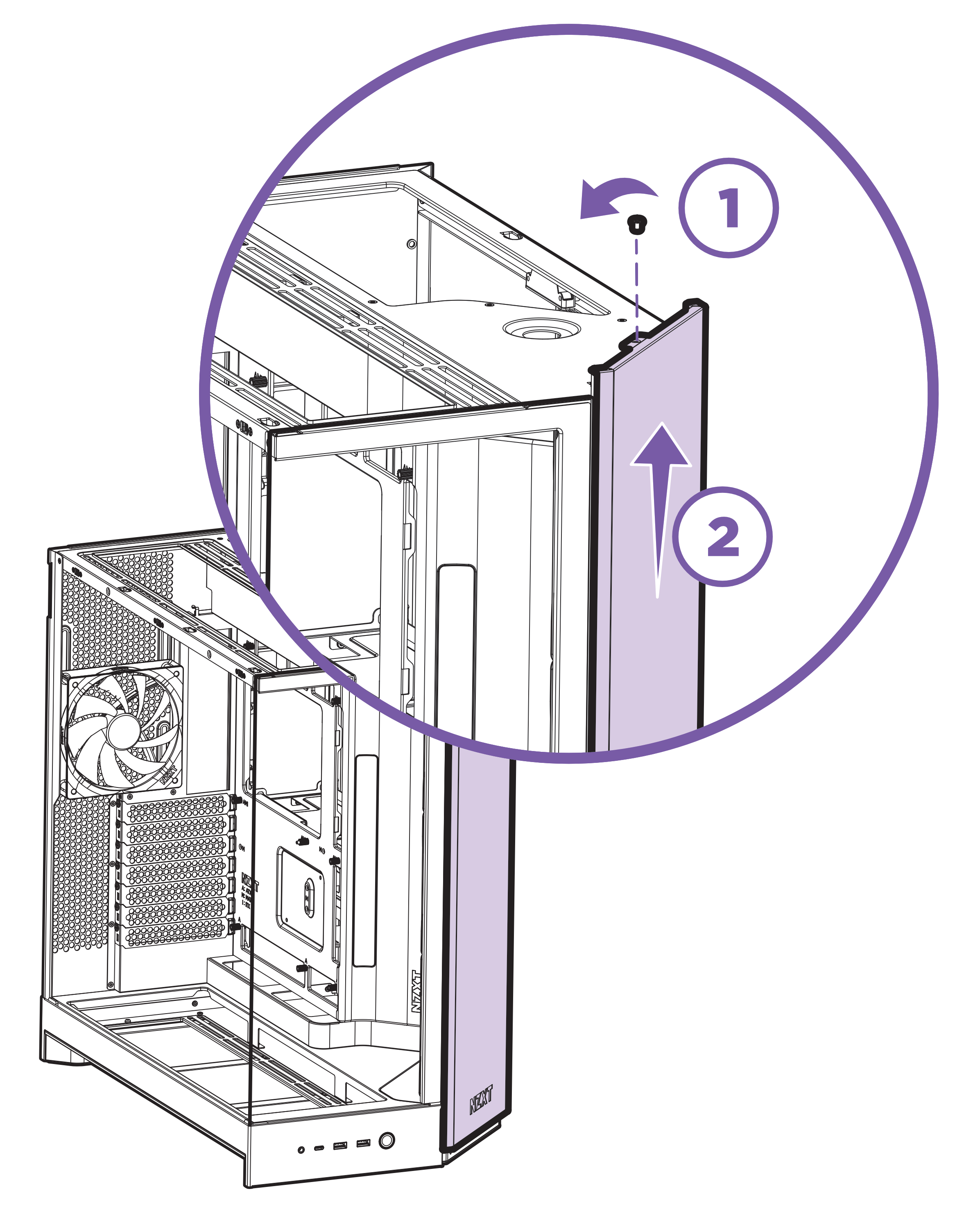

После снятия панелей рекомендуется снять переднюю сетчатую панель и крепление вентилятора. Используйте отвертку Phillips #1, чтобы открутить фиксирующий винт в верхней части панели. После снятия винта поднимите панель вверх и от корпуса.

Обратите внимание: это не неотделяемый винт, поэтому рекомендуется положить его в поднос для деталей или закрепить винт после снятия панели.

После снятия металлической боковой панели ослабьте два неотделяемых винта в верхней части крепления вентилятора, затем отведите крепление от корпуса под углом, пока не сможете поднять его. Не тяните вентиляторы силой, так как их провода могут быть еще подключены внутри корпуса. Отложите крепление рядом с корпусом.

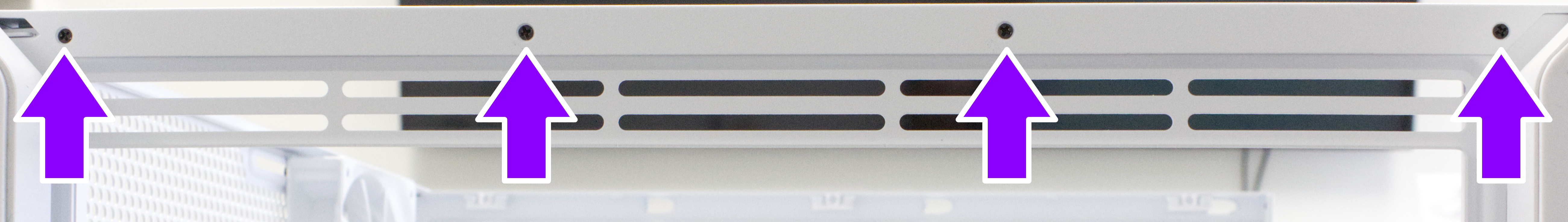

Наконец, можно снять переднюю стеклянную панель. Для этого начните со снятия внутреннего винта, показанного на изображении ниже. После снятия внутреннего винта открутите четыре винта в верхней части панели. После снятия всех винтов наклоните панель от корпуса сверху и поднимите её из паза снизу.

Обратите внимание: это не неотделяемые винты, поэтому рекомендуется положить их в поднос для деталей или органайзер. Все эти винты одинаковы и могут быть помечены как короткие винты.

После снятия панелей снимите съемную напольную крышку, поднимая её из открытого отверстия. Рекомендуется на этом этапе снова прикрепить крепление вентилятора и временно закрепить его одним (1) из неотделяемых винтов.

Снятие нижней рамки

Для доступа к переднему I/O модулю необходимо снять нижнюю рамку корпуса. Эта рамка крепится к корпусу с помощью 14 винтов всего:

• 12 коротких винтов (того же размера, что и винты, удерживающие переднюю стеклянную панель)
• 2 длинных винта

Все эти винты можно открутить с помощью отвертки Phillips #1. Настоятельно рекомендуется использовать магнитный поднос для деталей или органайзер на этом этапе. Начните с нижней части корпуса, снимите шесть (6) маленьких винтов, выделенных ниже:

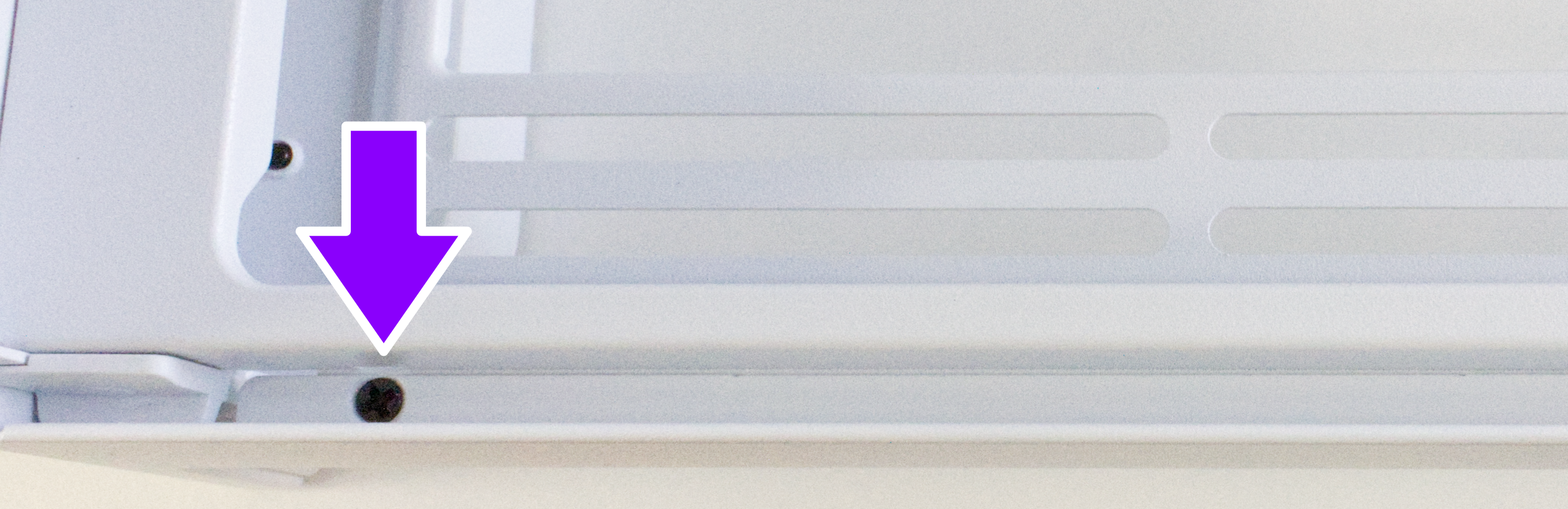

Край с левой стороны (закаленное стекло).

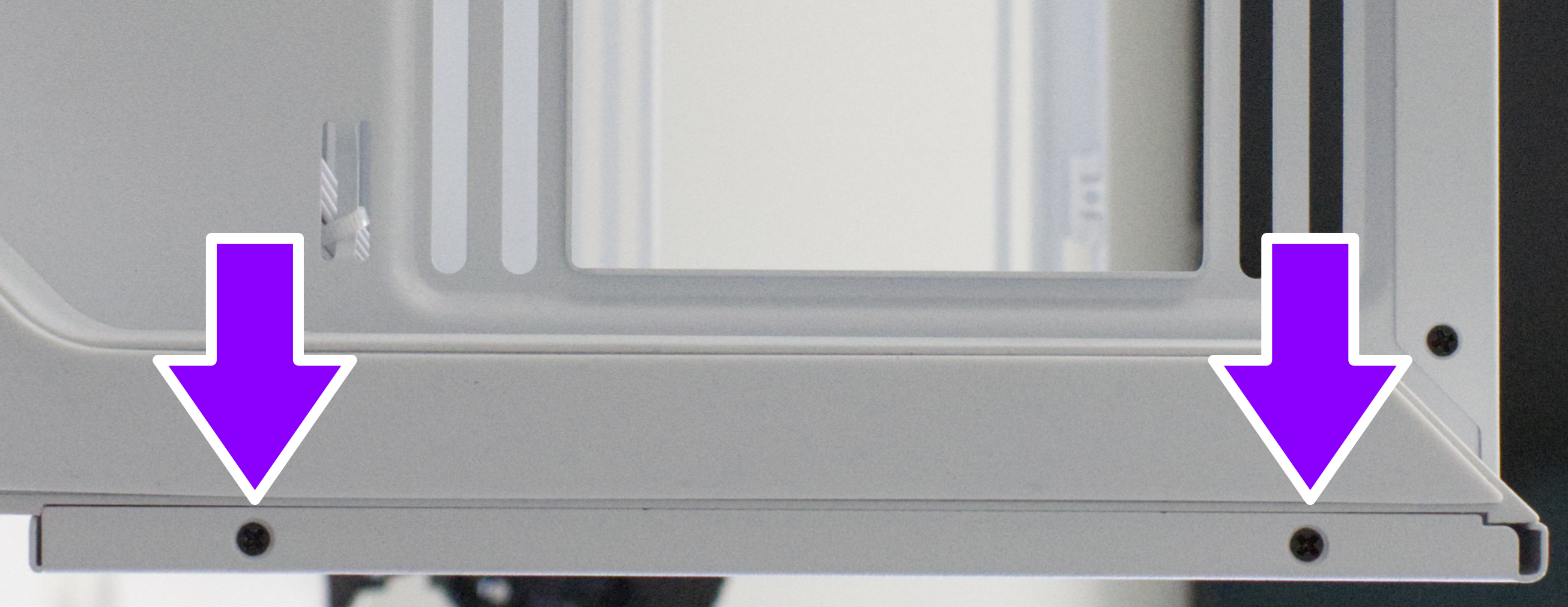

Передний край

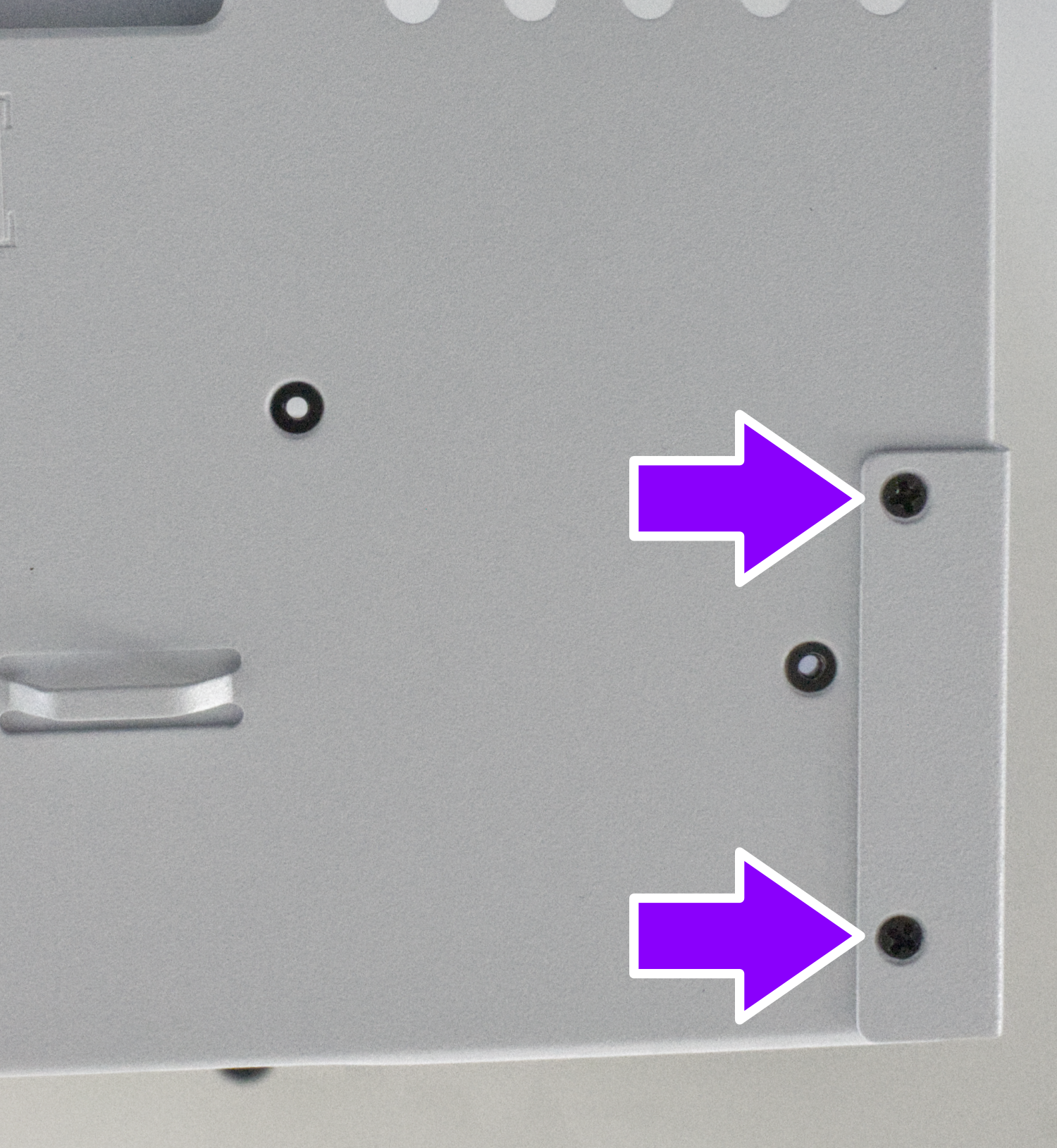

Перейдите к задней части корпуса и снимите два (2) коротких винта, расположенных в нижнем правом углу.

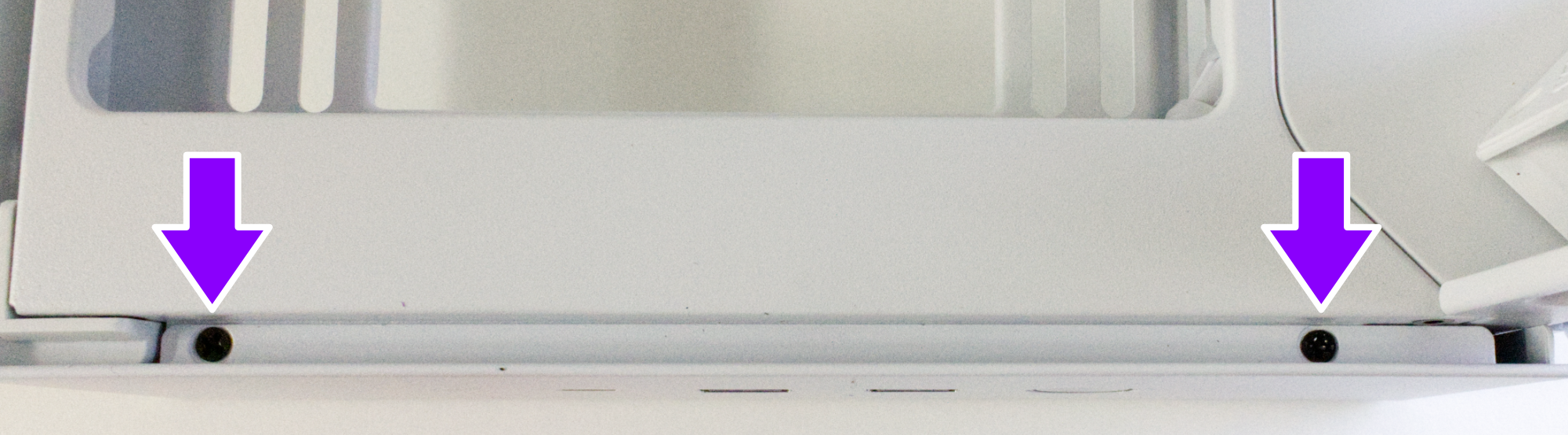

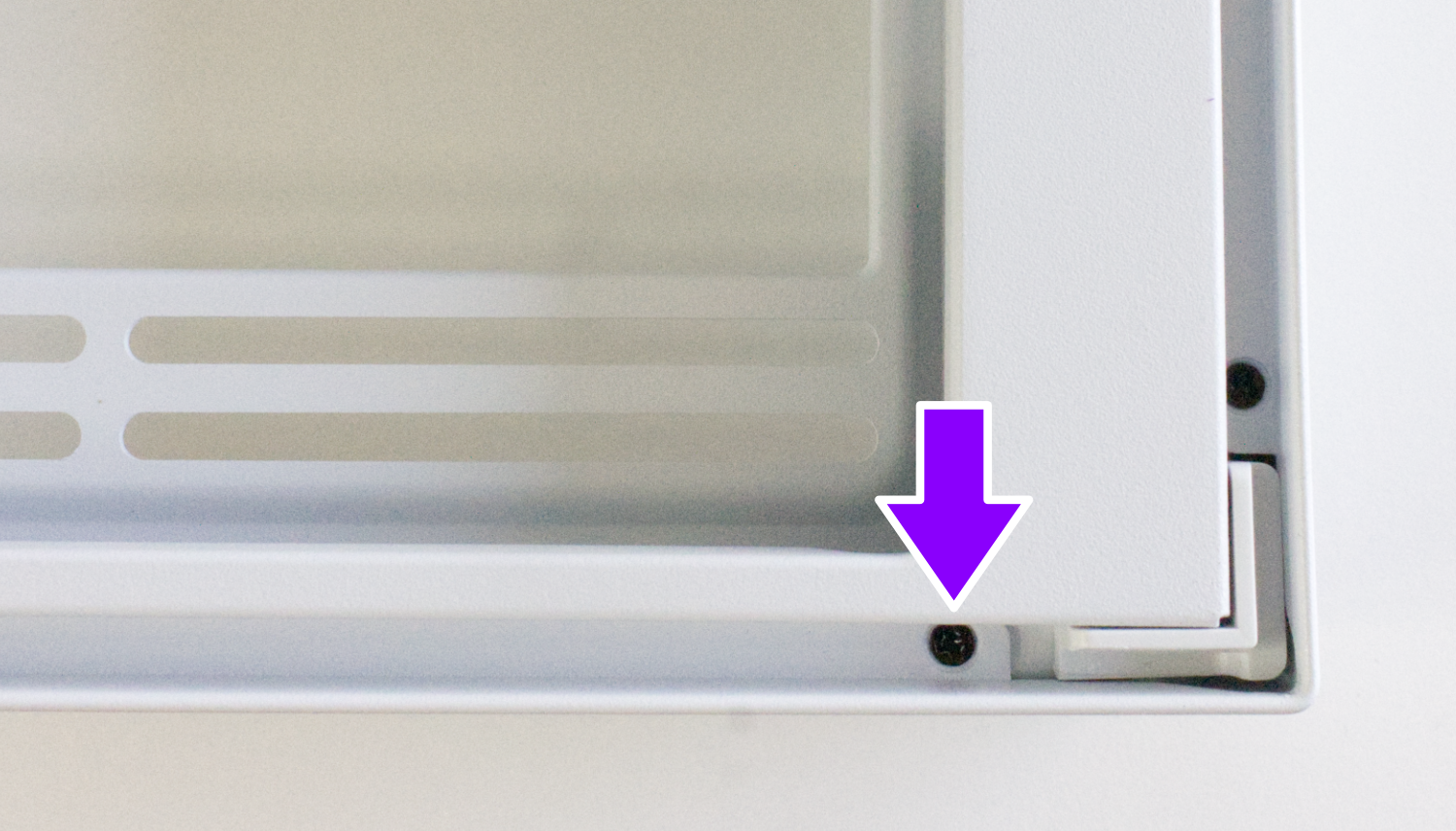

Далее снимите четыре (4) маленьких винта, расположенных на внутренних краях, где крепилось стекло. Два (2) будут расположены на краю под маленькой стеклянной панелью, и два (2) — на краю под большой стеклянной панелью.

Край большой панели, слева.

Край большой панели, справа

Край маленькой панели

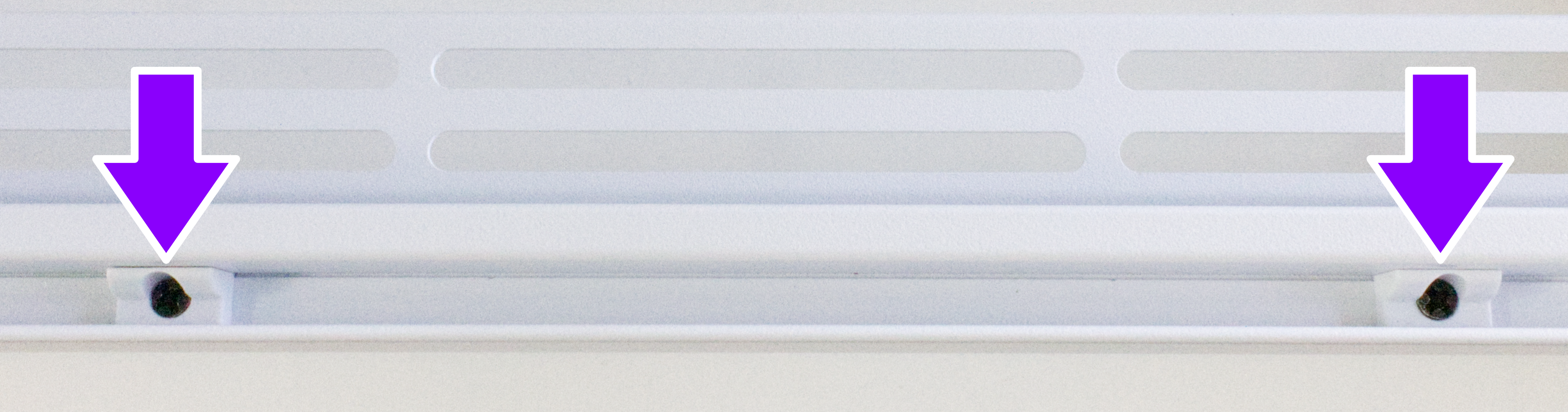

Снимите два длинных винта, удерживающих пластиковые бамперные зажимы в центре края большой панели, затем снимите два пластиковых бампера с края корпуса. Примечание: при повторной установке зажимов убедитесь, что высокая сторона бамперов направлена внутрь корпуса, как показано ниже:

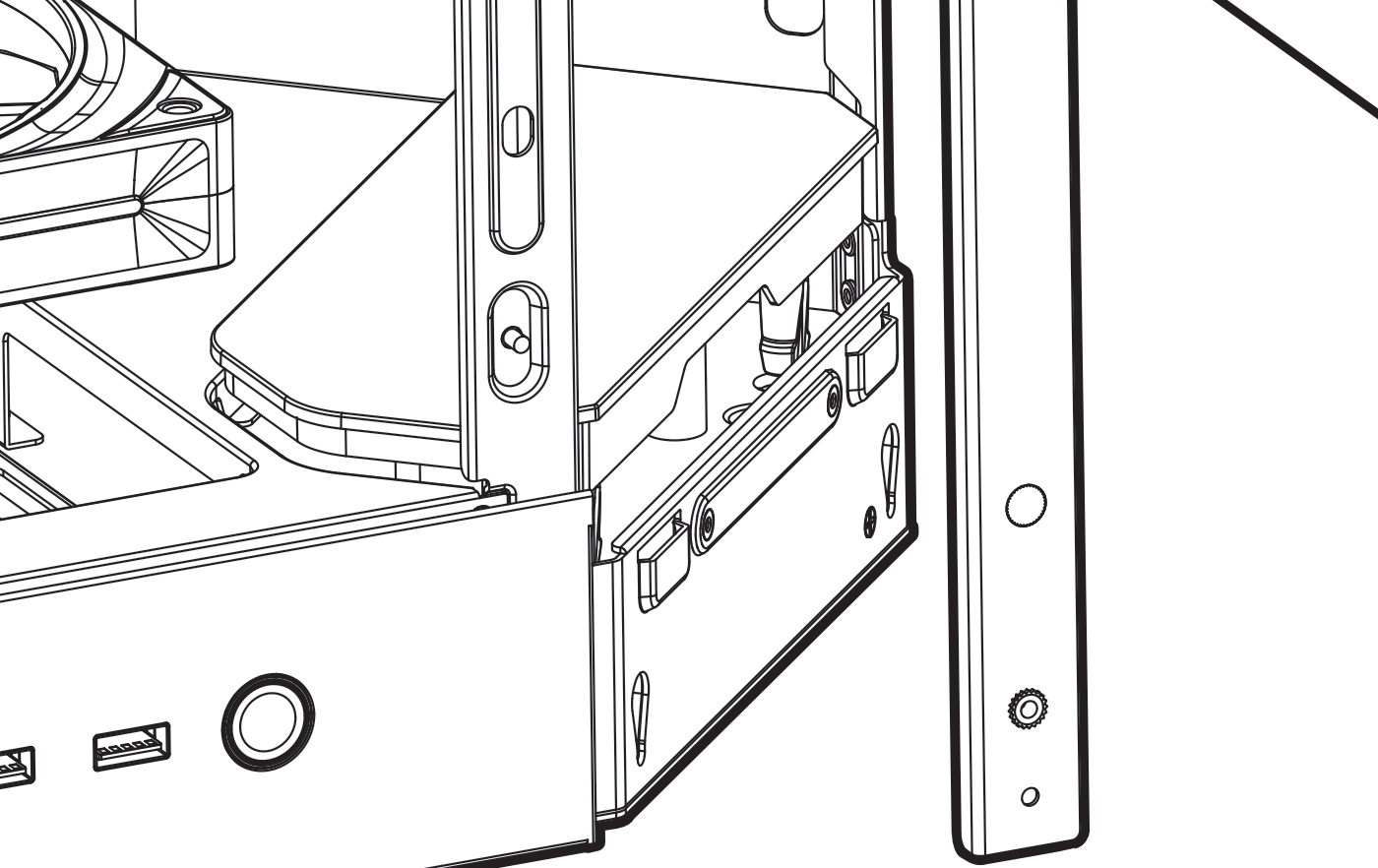

После снятия винтов потяните рамку с задней части корпуса и снимите её.

Снятие I/O модуля

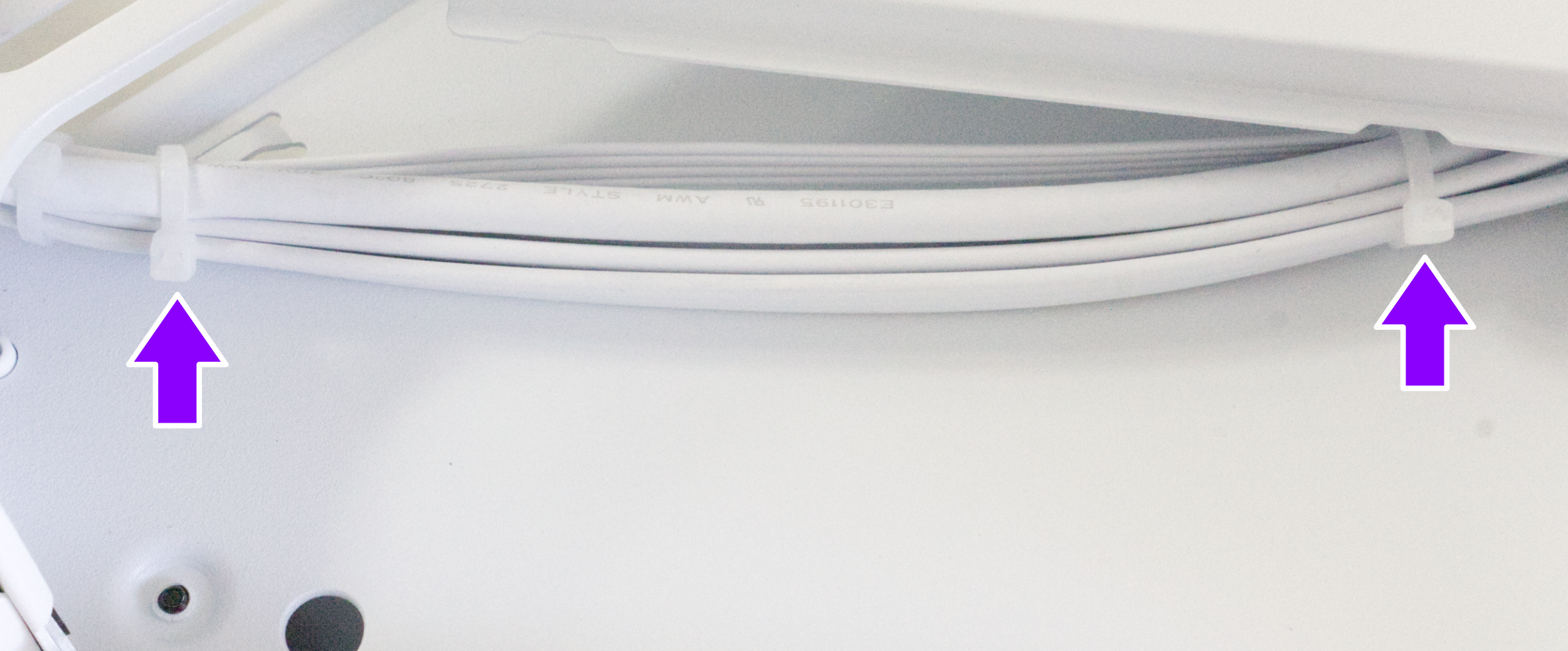

После снятия нижней рамки вы получите доступ к I/O модулю. Чтобы освободить модуль, начните с разрезания двух стяжек, удерживающих кабели I/O внутри корпуса, как показано ниже:

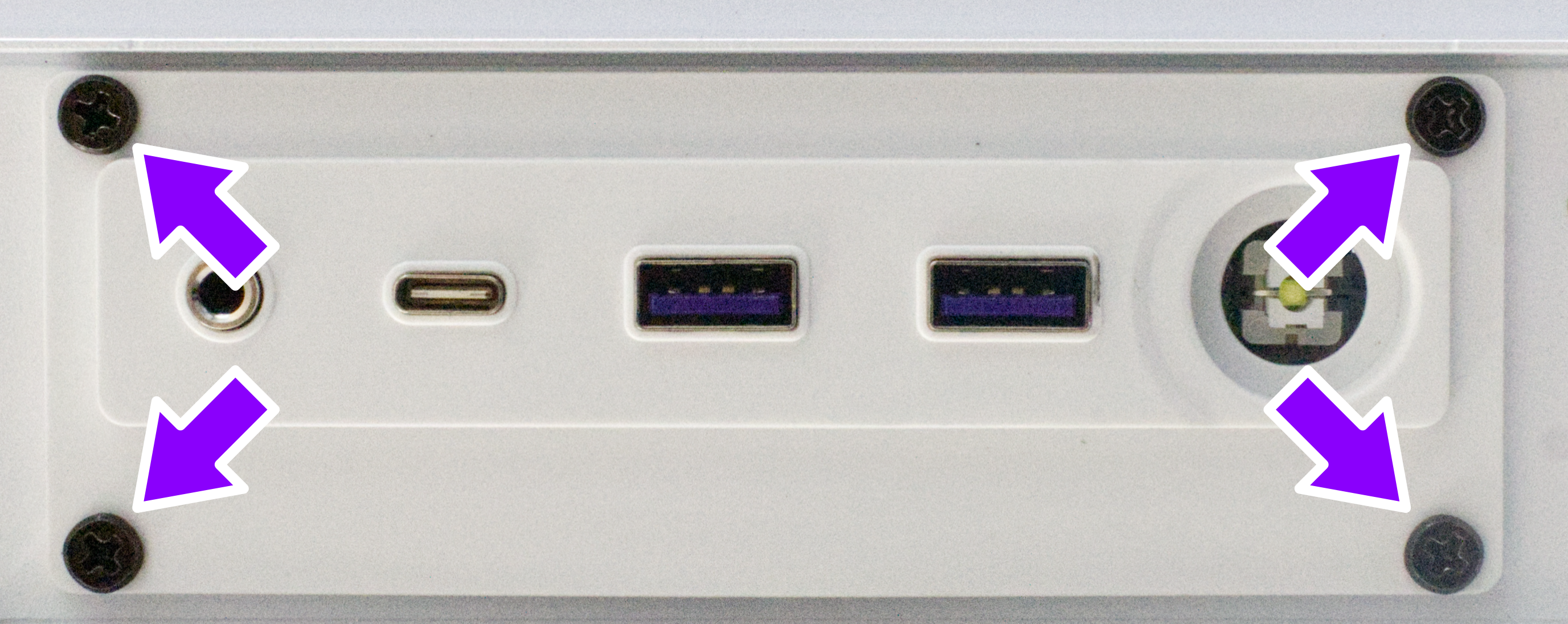

После разрезания стяжек снимите четыре (4) винта с лицевой стороны переднего I/O модуля и вытяните модуль через переднюю часть корпуса.

Для установки заменяемого переднего I/O модуля выполните эти инструкции в обратном порядке.
