В этом руководстве описывается замена верхнего модуля ввода-вывода на корпусе H7 Flow. Для этой замены вам понадобятся следующие предметы:
- Запасной верхний модуль ввода-вывода (также известный как USB-модуль)
- Отвертка Phillips #1
| Руководство H7 Flow (2024) | ||||||
Это руководство предназначено специально для моделей H7 Flow, выпущенных в июне 2024 года. Эту версию корпуса можно определить по номеру модели, расположенному на задней стороне корпуса.
|
Подготовка корпуса
Для замены верхнего модуля ввода-вывода необходимо снять следующие панели с корпуса:
- Верхняя сетчатая панель
- Правая металлическая панель

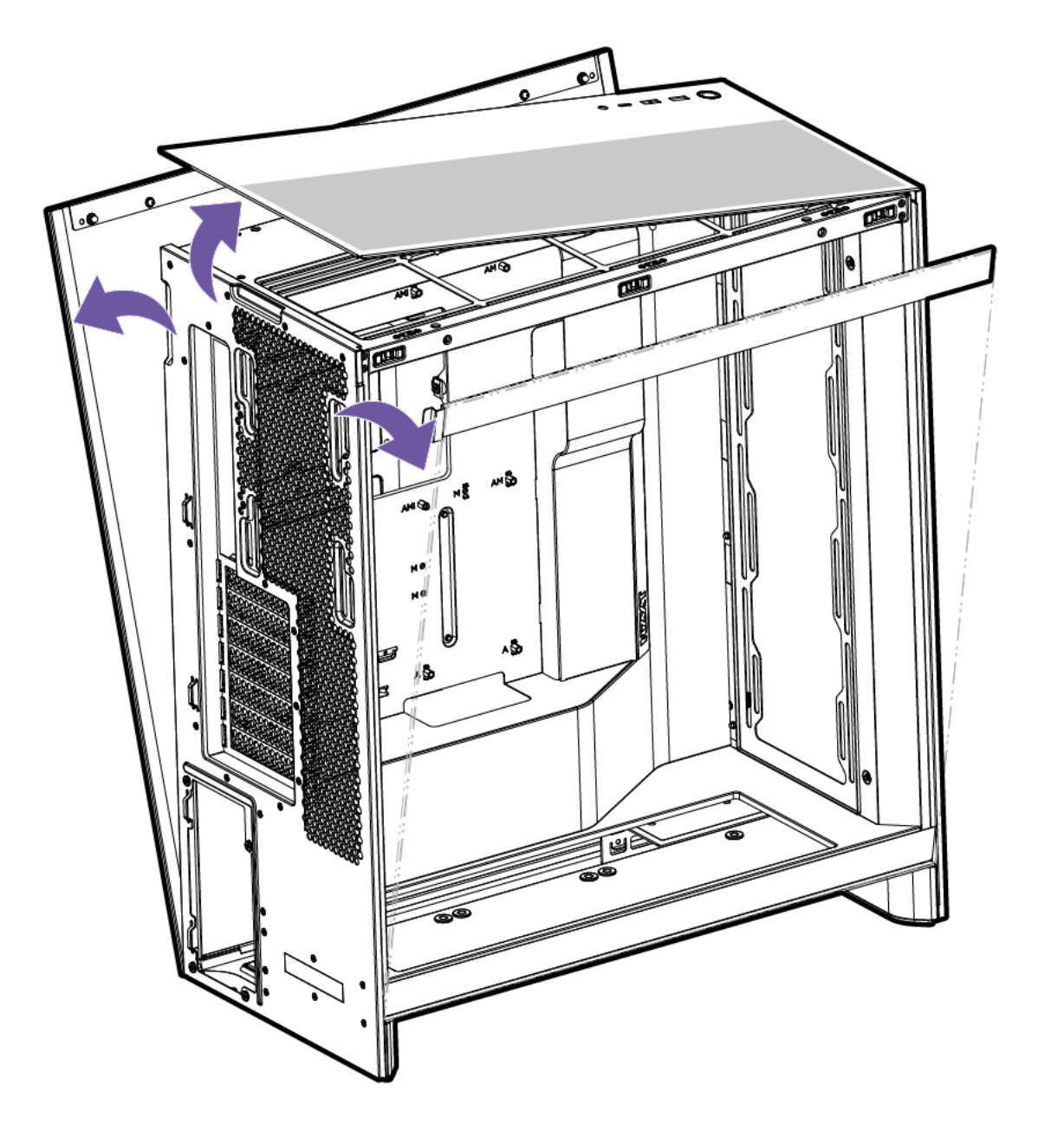

Благодаря конструкции H7 без использования инструментов, снятие этих панелей очень просто. Чтобы снять верхнюю панель, используйте вырез на задней части корпуса, чтобы потянуть панель вверх и от корпуса. Тем же способом можно снять и металлическую панель.

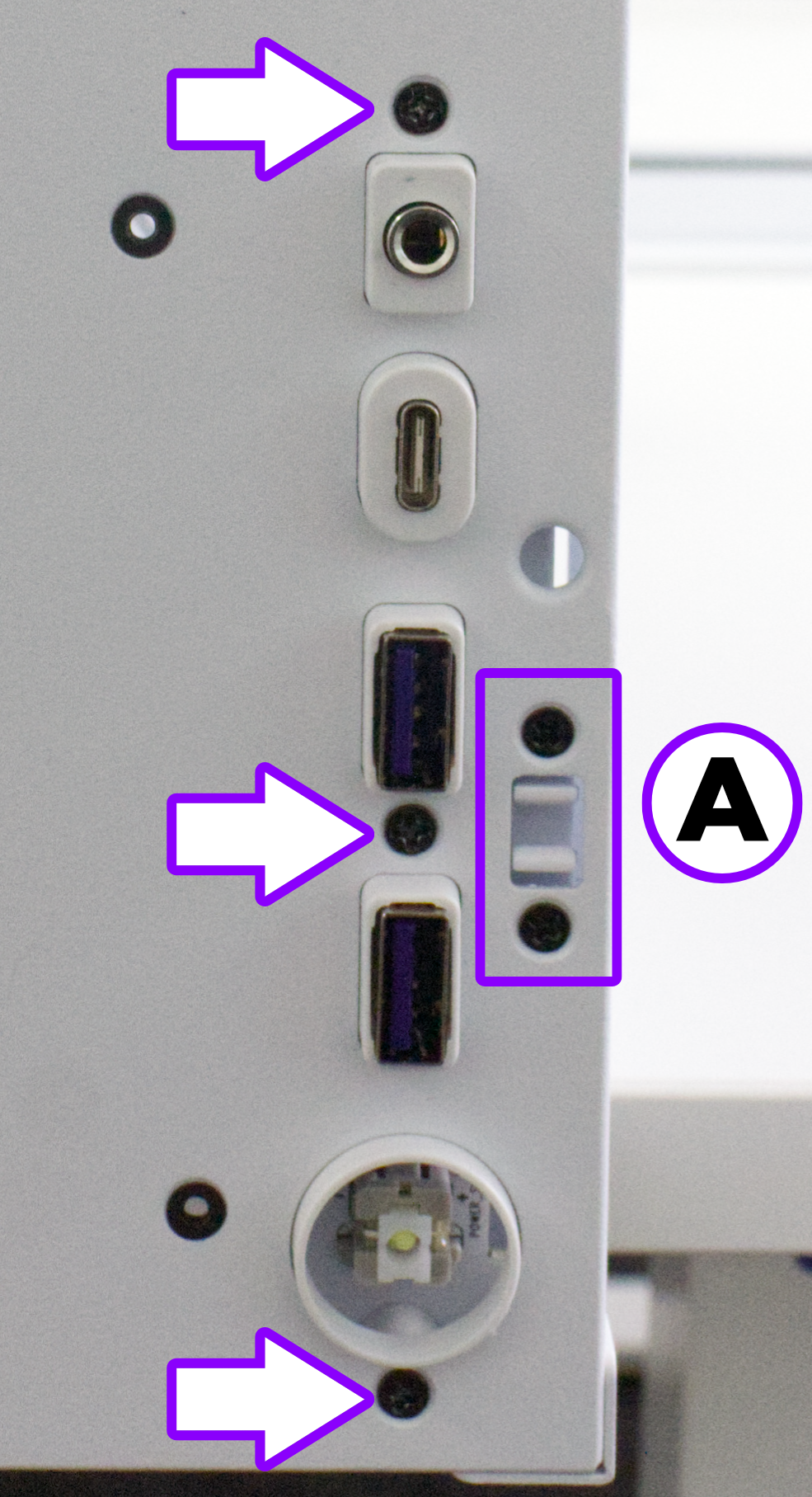

После снятия панелей используйте отвертку Phillips #1, чтобы выкрутить два винта, удерживающих защелку корпуса (A), затем снимите защелку корпуса. После снятия защелки корпуса выкрутите 3 винта, удерживающих верхний модуль ввода-вывода, и вытяните модуль ввода-вывода снизу.
Чтобы установить запасной верхний модуль ввода-вывода, выполните эти инструкции в обратном порядке.
