H5 Flow (2024) |
В этом руководстве описывается замена верхнего I/O модуля в корпусе H5 Flow. Для этой замены вам понадобятся следующие инструменты:
- Замена верхнего I/O модуля (также известного как USB модуль)
- Отвертка Phillips #1
| Руководство по H5 Flow (2024) | ||||||
|

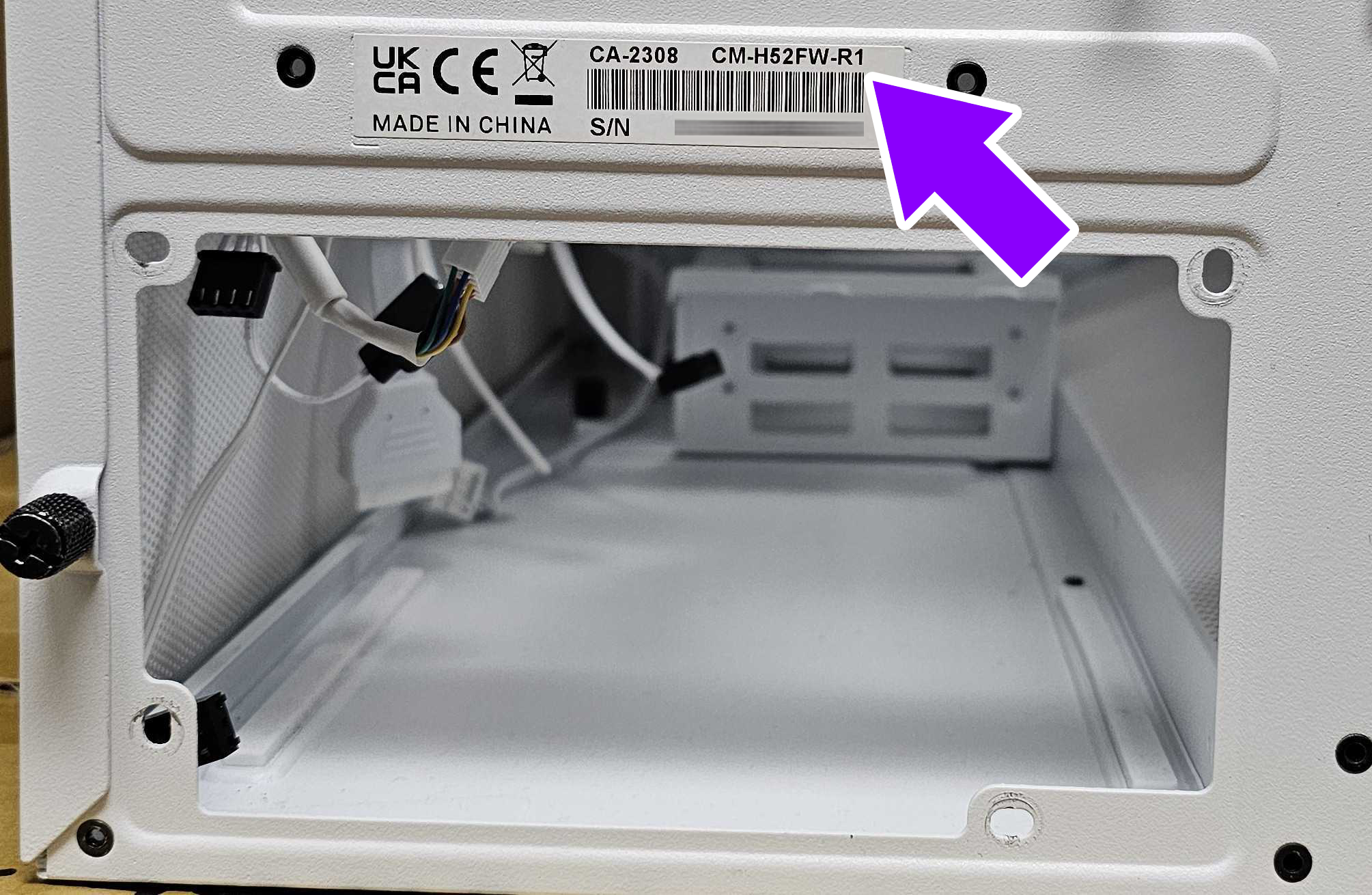

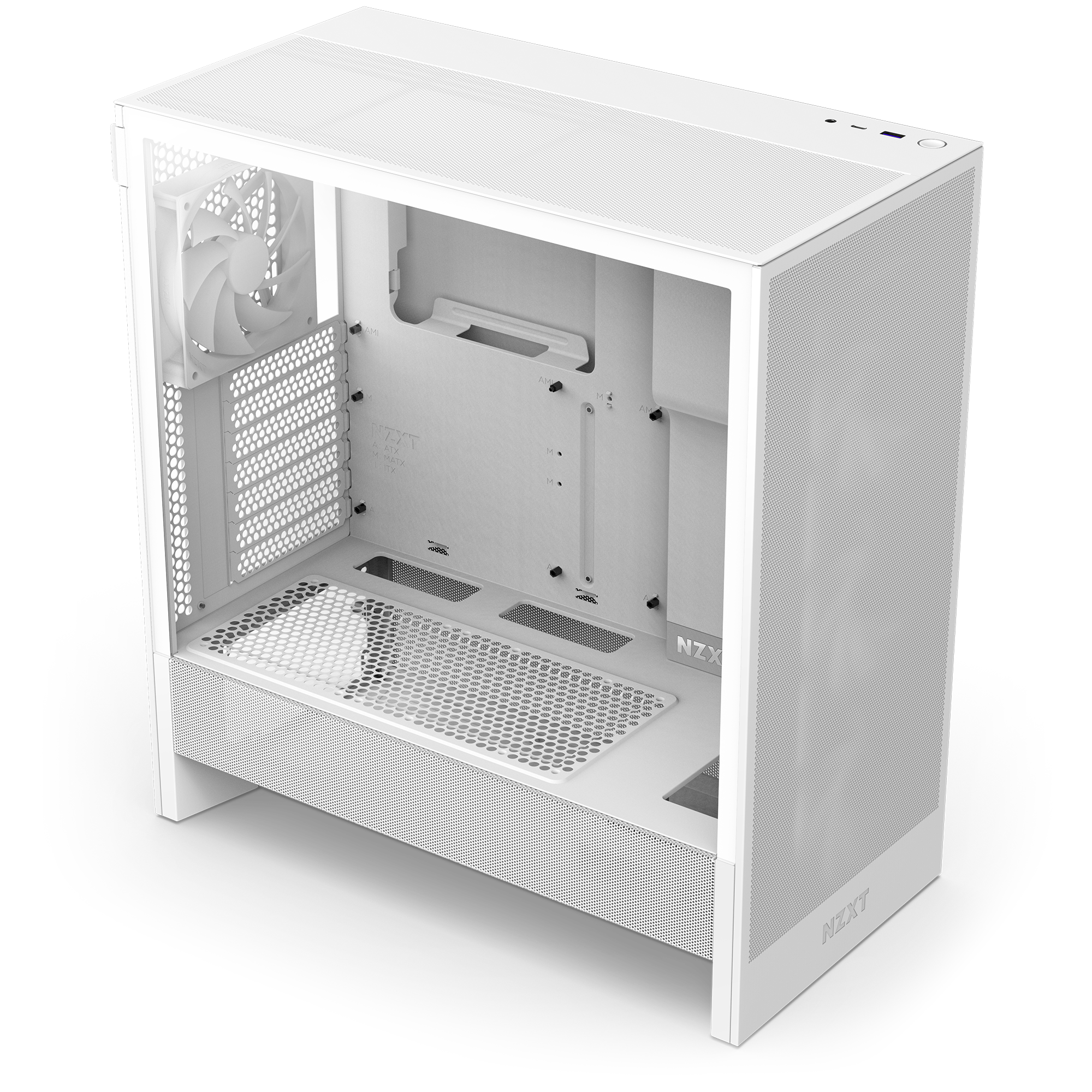

Это руководство предназначено специально для H5 Flow и H5 Flow RGB, выпущенных в августе 2024 года. Эту версию корпуса легко определить, проверив номер модели, расположенный на задней панели корпуса:
|
Подготовка корпуса

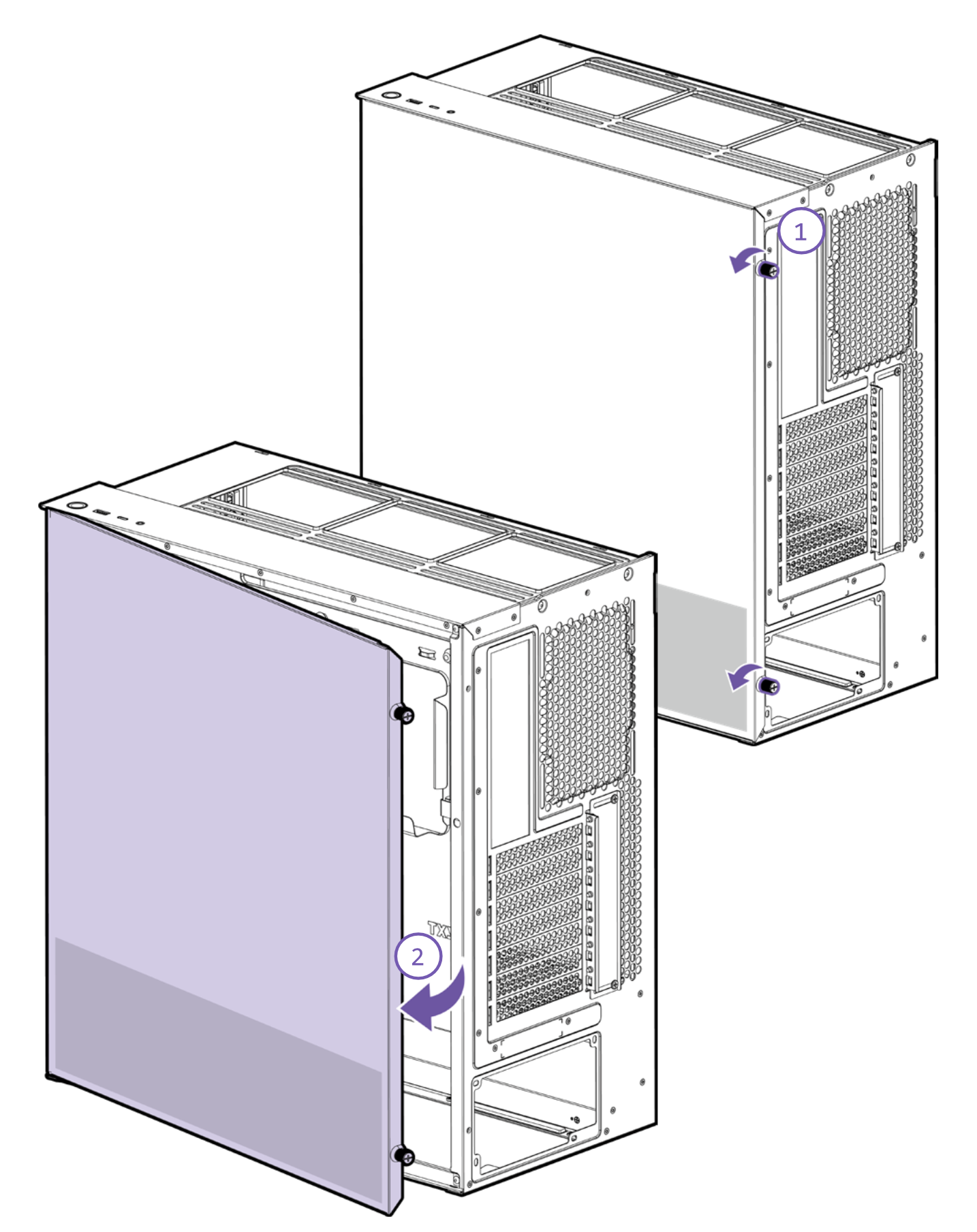

Для замены верхнего I/O модуля необходимо снять металлическую боковую панель корпуса. Эта панель крепится двумя фиксирующими винтами, доступ к которым возможен с задней стороны корпуса, как показано ниже:
После снятия металлической боковой панели вы получите легкий доступ к верхнему I/O модулю, расположенному в верхнем левом углу за поддоном материнской платы.
Снятие I/O модуля

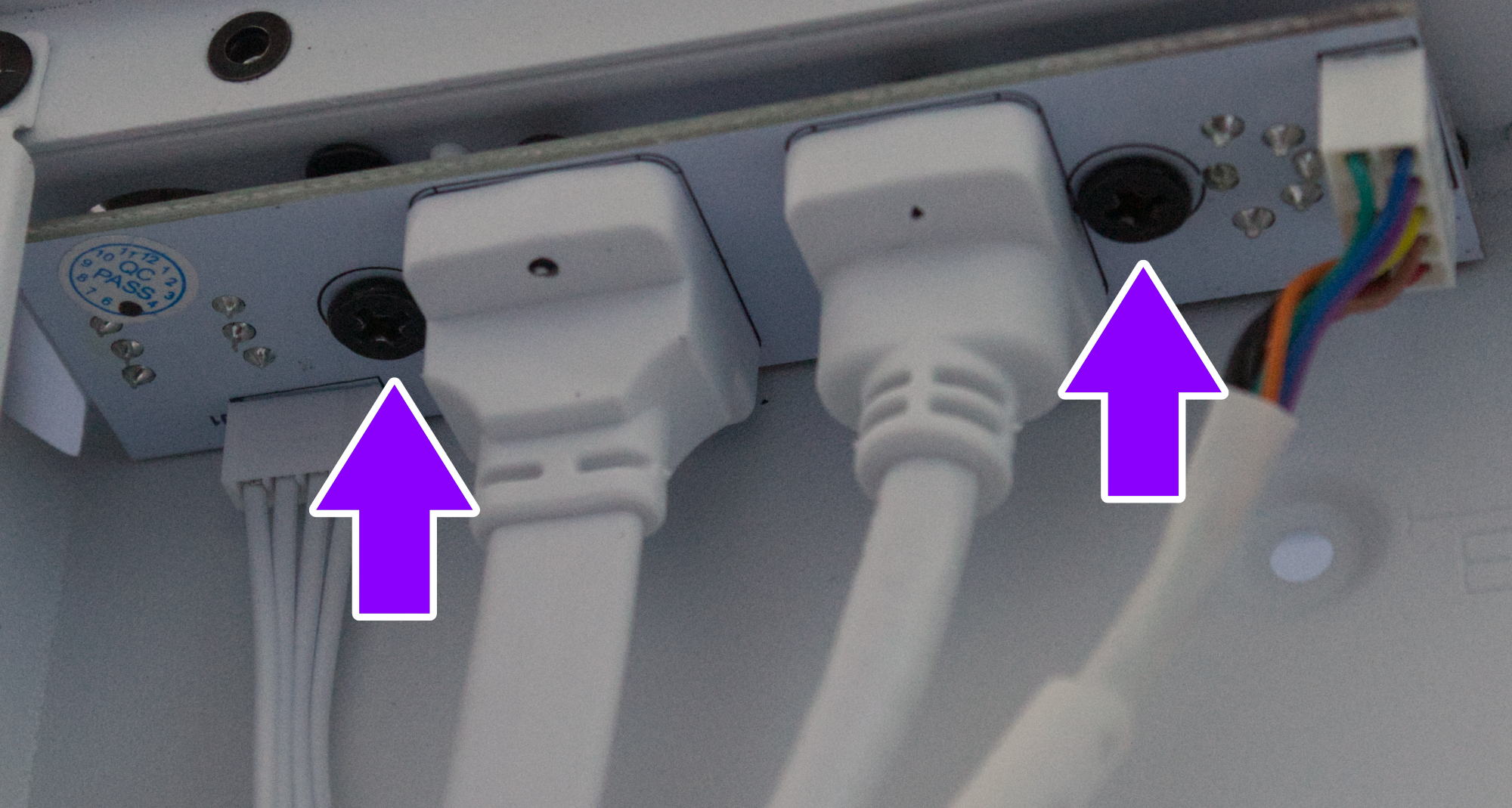

Чтобы снять верхний I/O модуль, используйте отвертку Phillips #1, чтобы открутить два винта, удерживающие модуль на месте. После снятия винтов панель должна легко отделиться.
Для установки нового верхнего I/O модуля выполните эти инструкции в обратном порядке.
