В этой статье мы расскажем, как заменить Smart Device V2 в твоем корпусе H210i. Для этого руководства тебе понадобится следующее:
- Крестообразная отвертка №1
- Совместимый корпус NZXT серии i-Series или Elite:
- H510i или H510 Elite
- H710i
- H210i
- Замена смарт-устройства V2
Чтобы узнать, как извлечь смарт-девайс из чехла, нажми на версию своего чехла, чтобы раскрыть руководство ниже:
H510 & H210
Шаг 1 - подготовка к делу

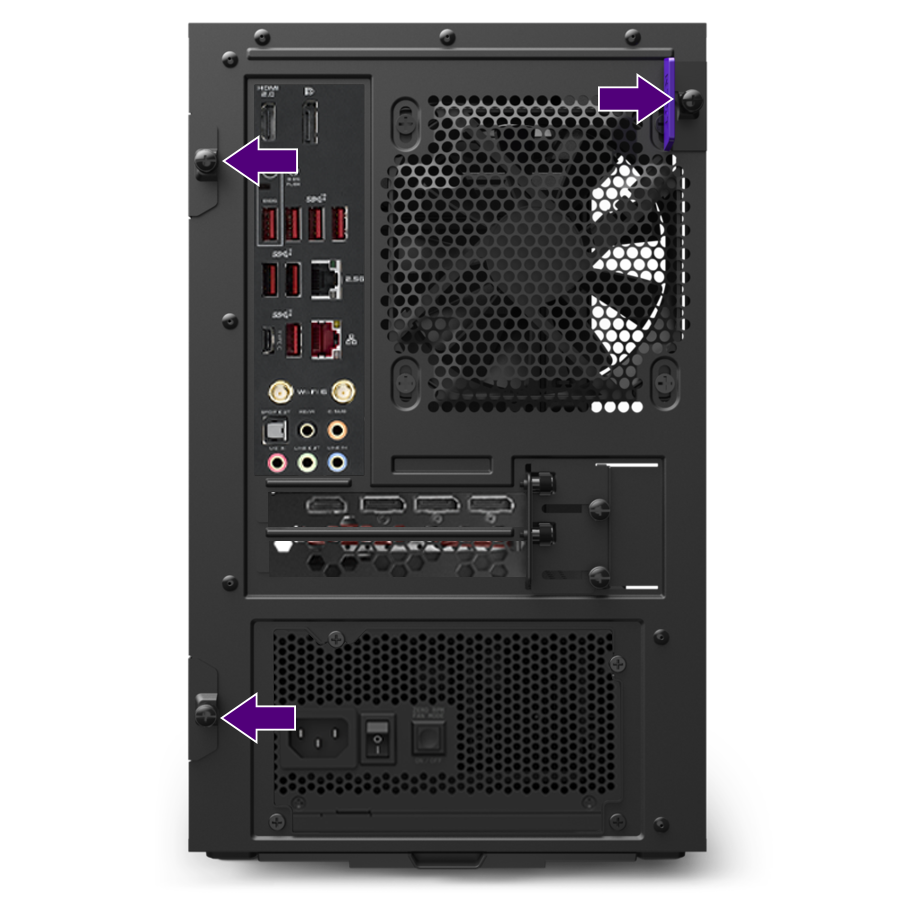

Для начала открути три винта, удерживающие боковые панели на корпусе, как показано ниже:
Контрольная точка - Три винта - это невыпадающие винты, и после ослабления они будут падать.Эти винты следует не полностью удалить.
После того как винты будут откручены, сними металлическую боковую панель, отогнув ее в сторону задней части корпуса, а затем стеклянную панель, потянув за нее с верхней части корпуса. Установи обе панели на безопасную поверхность, чтобы не повредить их.
Шаг 2 - Извлечение смарт-устройства V2
Smart Device V2 будет расположен в левом верхнем углу за тем местом, где ранее была установлена металлическая боковая панель. Отключи следующие соединения от Smart Device V2:
- Все вентиляторы, подключенные к разъемам FAN 1-3
- Любые RGB-устройства, подключенные к разъемам LED 1 и 2
- Внутреннее подключение USB 2.0 на материнской плате
- Подключение питания SATA на кабеле блока питания

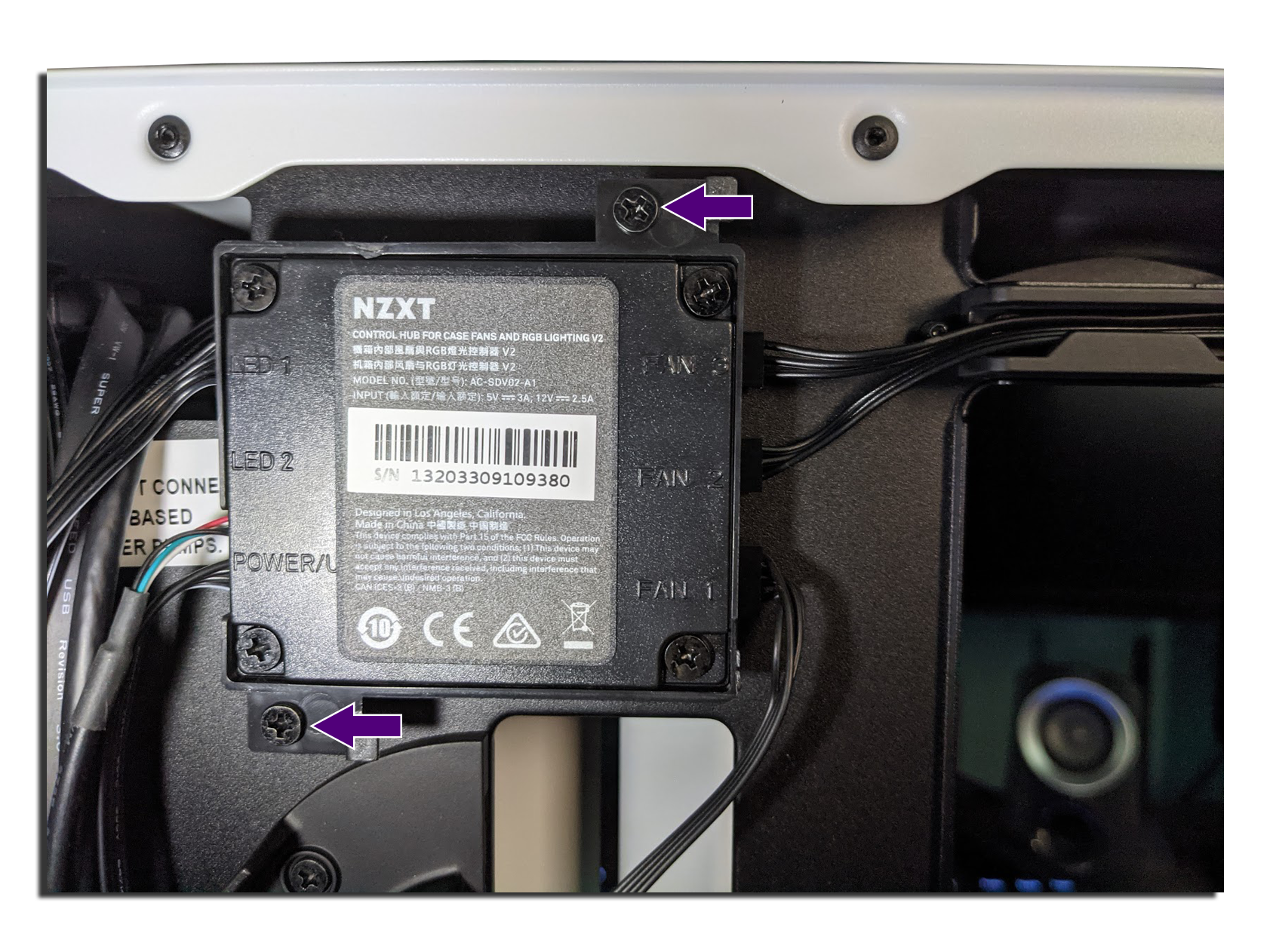

Отсюда открути два винта с выступом, показанные на изображении ниже:
Как только винты будут откручены, устройство легко выйдет из корпуса.
H710
Шаг 1 - подготовка к делу

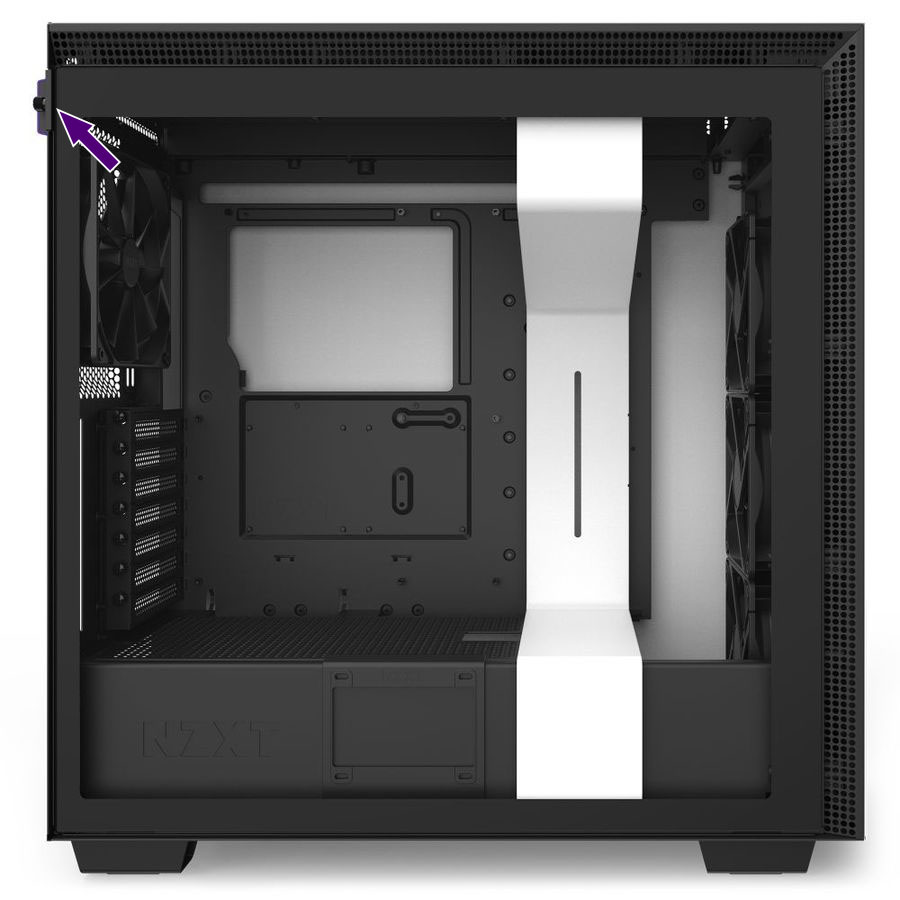

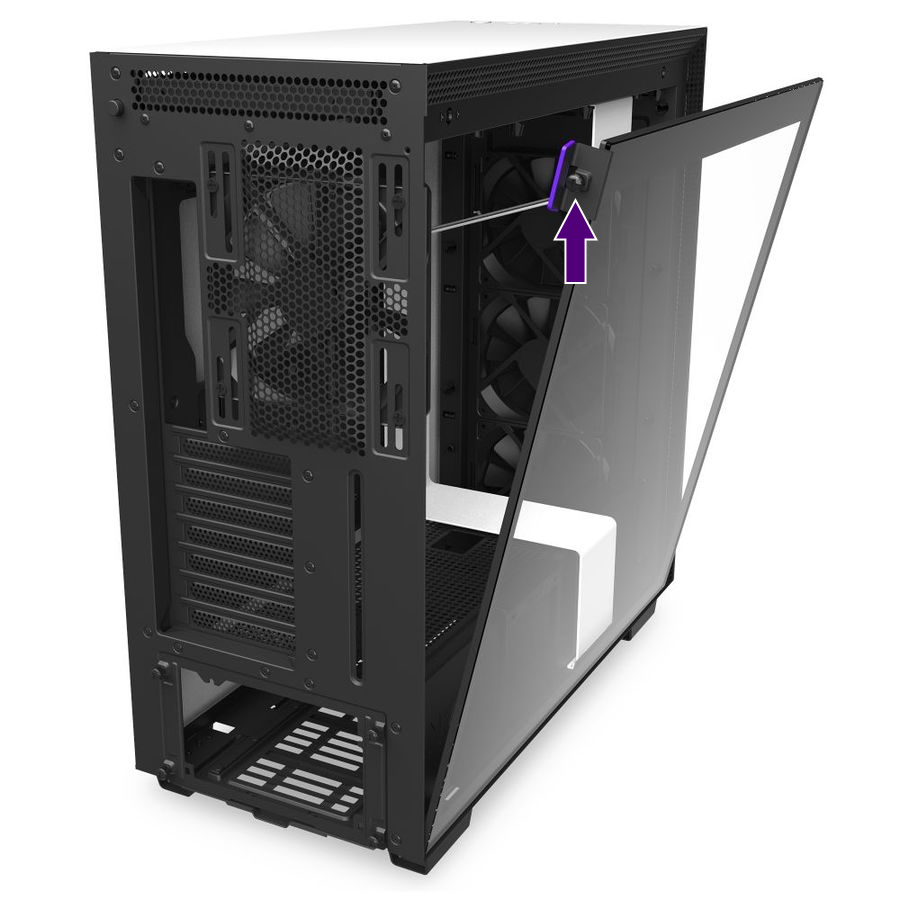

Для начала ослабь стопорный винт, удерживающий стеклянную панель на корпусе, как показано ниже: Чтобы снять стеклянную панель, с помощью металлической тяги оттяни ее от верхней части корпуса и подними в сторону.

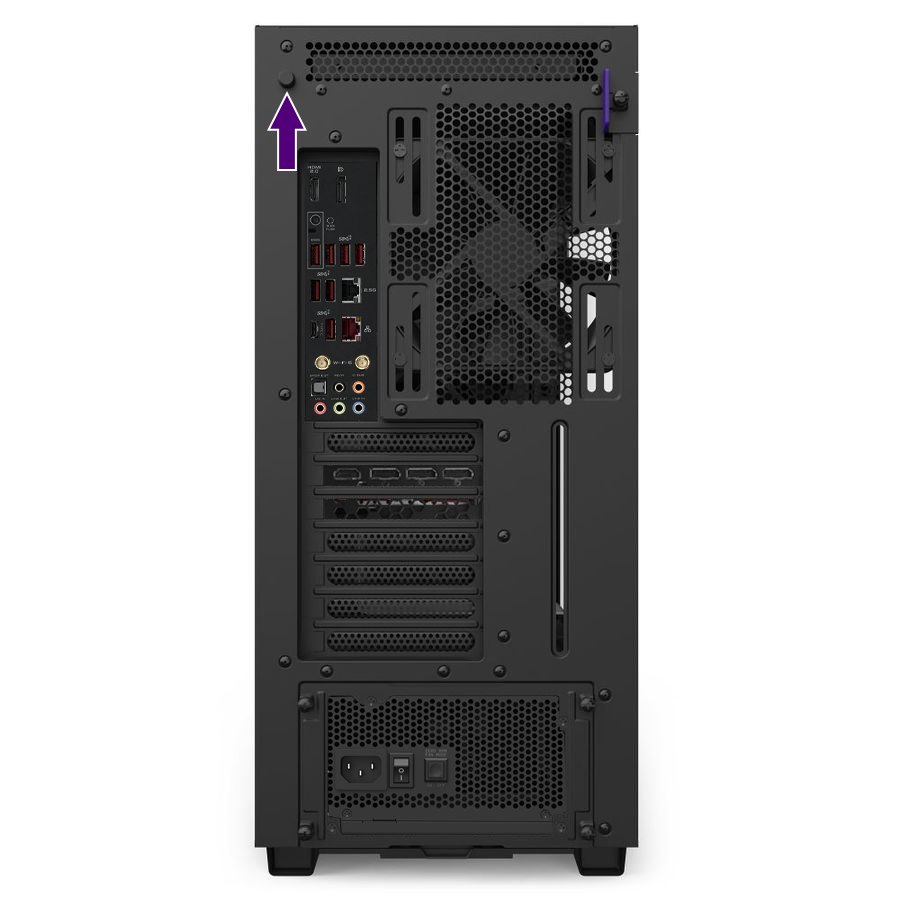

Чтобы получить доступ к кабелям, нажми на кнопку разблокировки панели , расположенную в задней части корпуса, чтобы разблокировать панель.
Наконец, сними кабельную планку, открутив три винта в следующих местах:
- Нижняя часть кабельной перекладины
- Верхняя часть кабельной перекладины (смотри руководство ниже)

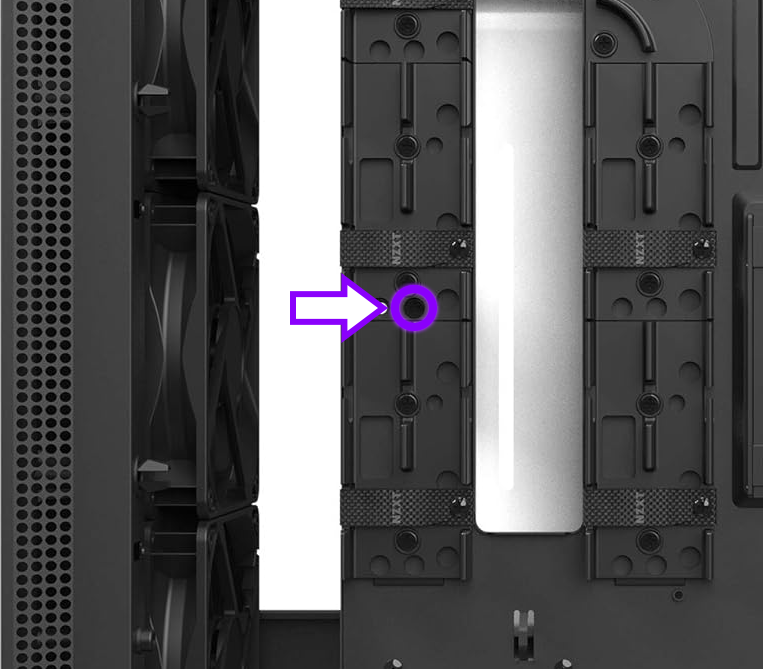

- Задняя часть кабельной перекладины (изображена ниже)
Шаг 2 - Извлечение смарт-устройства V2
Smart Device V2 будет расположен в правом верхнем углу за тем местом, где ранее была установлена кабельная планка. Отключи следующие соединения от Smart Device V2:
- Все вентиляторы, подключенные к разъемам FAN 1-3
- Любые RGB-устройства, подключенные к разъемам LED 1 и 2
- Внутреннее подключение USB 2.0 на материнской плате
- Подключение питания SATA на кабеле блока питания

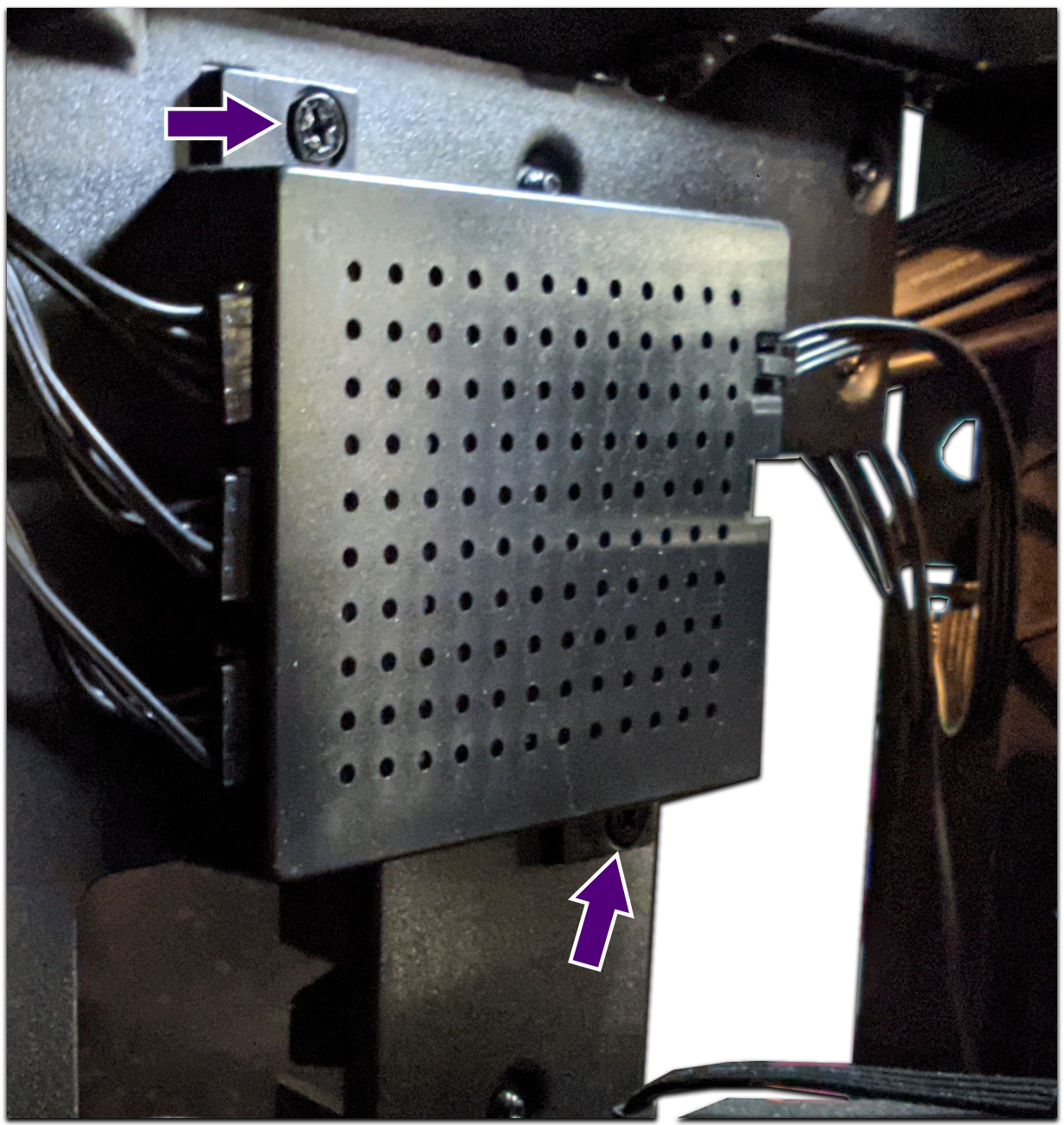

Отсюда открути два винта с выступом, показанные на изображении ниже:
Как только винты будут откручены, устройство легко выйдет из корпуса.
Установка сменного смарт-устройства V2
После того как Smart Device V2 будет извлечен из корпуса, повтори описанный выше процесс в обратном порядке, вкрутив два винта с выступом в корпус так, чтобы этикетка была обращена к металлической панели корпуса.
Контрольная точка - Вентилируемая сторона умного устройства должна быть обращена внутренней камере твоего корпуса в сторону задней кабельной шины.

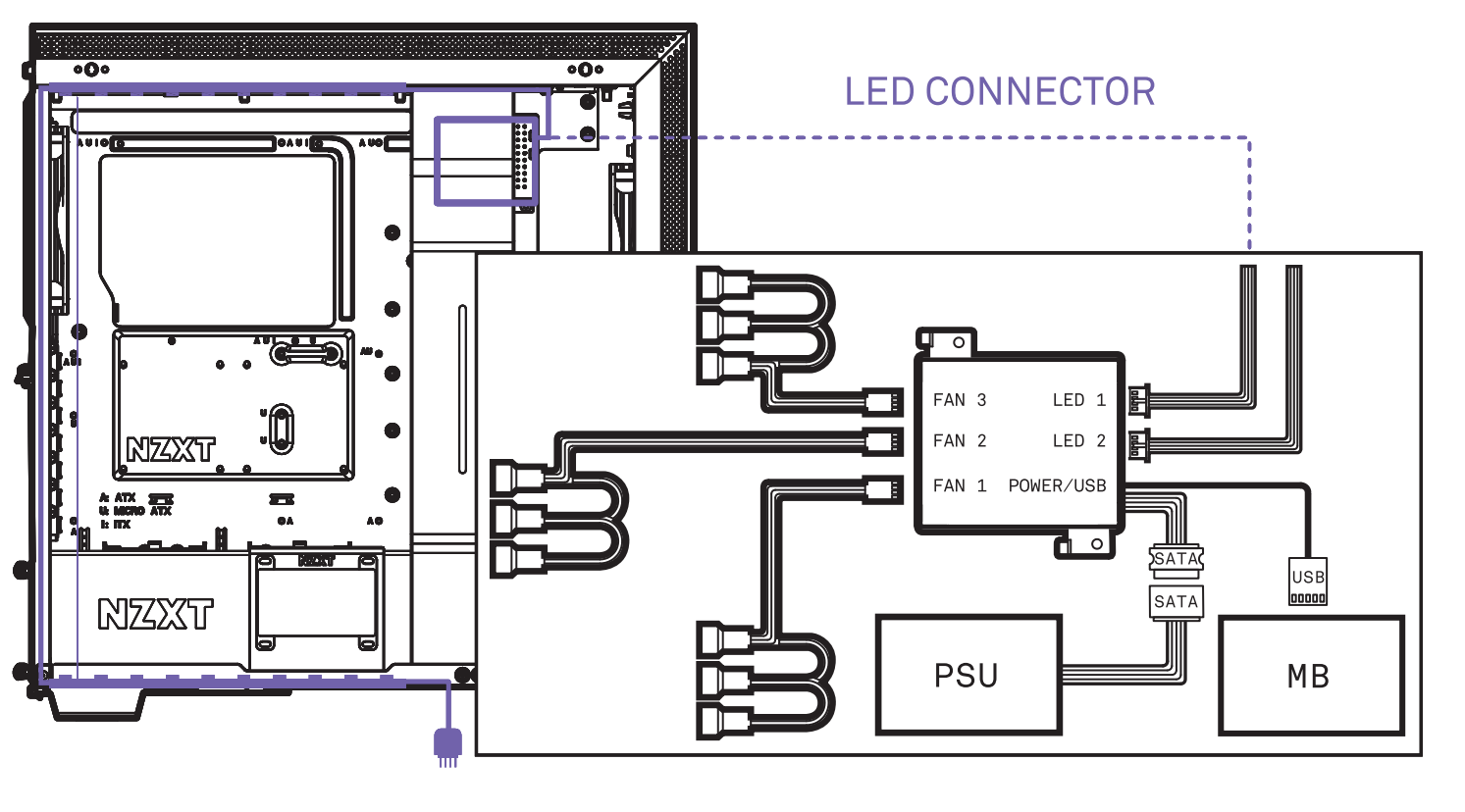

Переподключи все устройства, ранее подключенные к Smart Device V2, а также внутреннее подключение USB 2.0 и подключение питания SATA. Для получения дополнительной информации смотри схему подключения ниже:
