Для этого руководства вам понадобятся следующие инструменты:

• Отвертка Philips №1
• Замена верхнего модуля ввода-вывода H210 (также известного как USB-модуль)
• (Рекомендуется) Магнитный лоток для деталей или органайзер

Подготовка корпуса

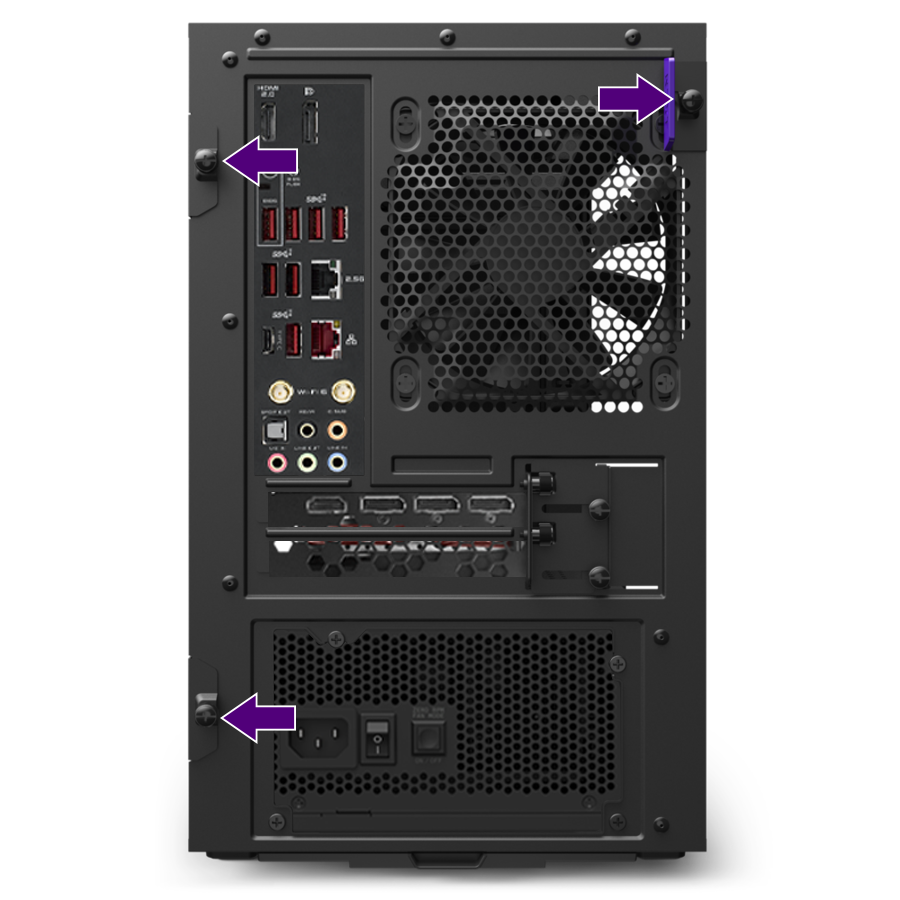

Для замены верхнего модуля ввода-вывода начните с удаления боковой панели из закалённого стекла и металлической боковой панели, ослабив винты на задней части корпуса, как показано ниже.  Это винты с фиксацией, которые останутся с панелью.  Не пытайтесь полностью их выкручивать.

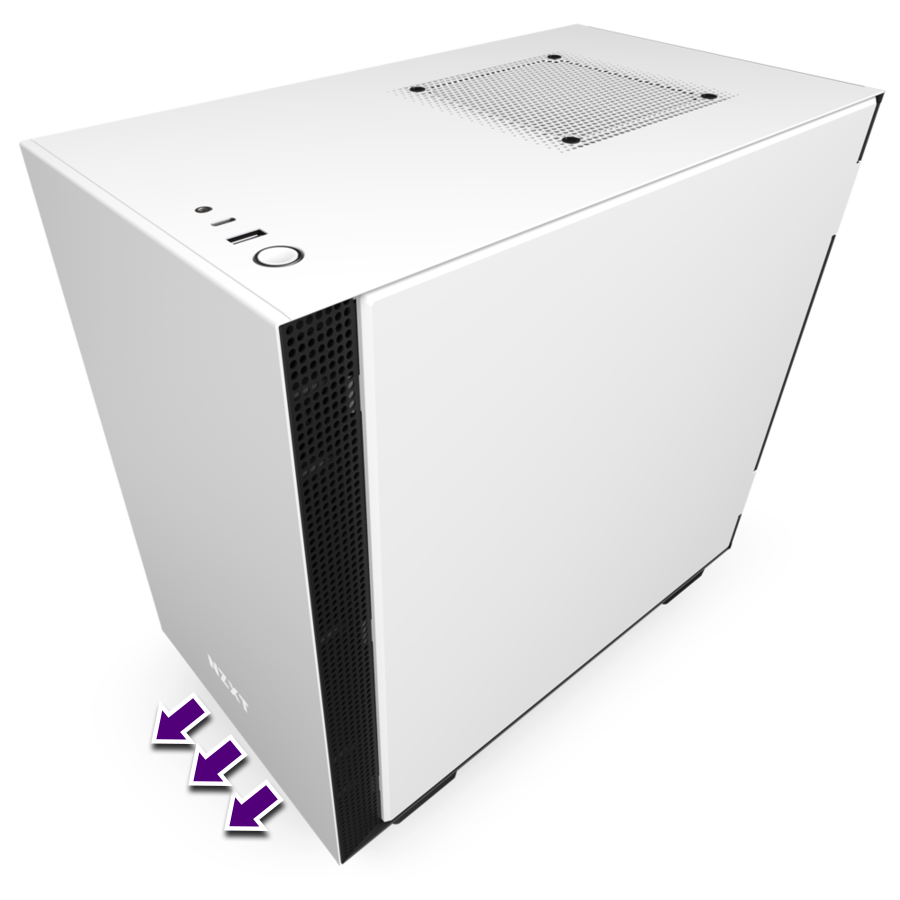

После ослабления винтов снимите панели и отложите их в сторону.  Чтобы снять металлическую переднюю панель, возьмитесь за панель снизу за нижний край и крепко потяните её наружу.  Панель установлена с помощью фрикционного крепления и должна отщелкнуться при приложении некоторой силы.

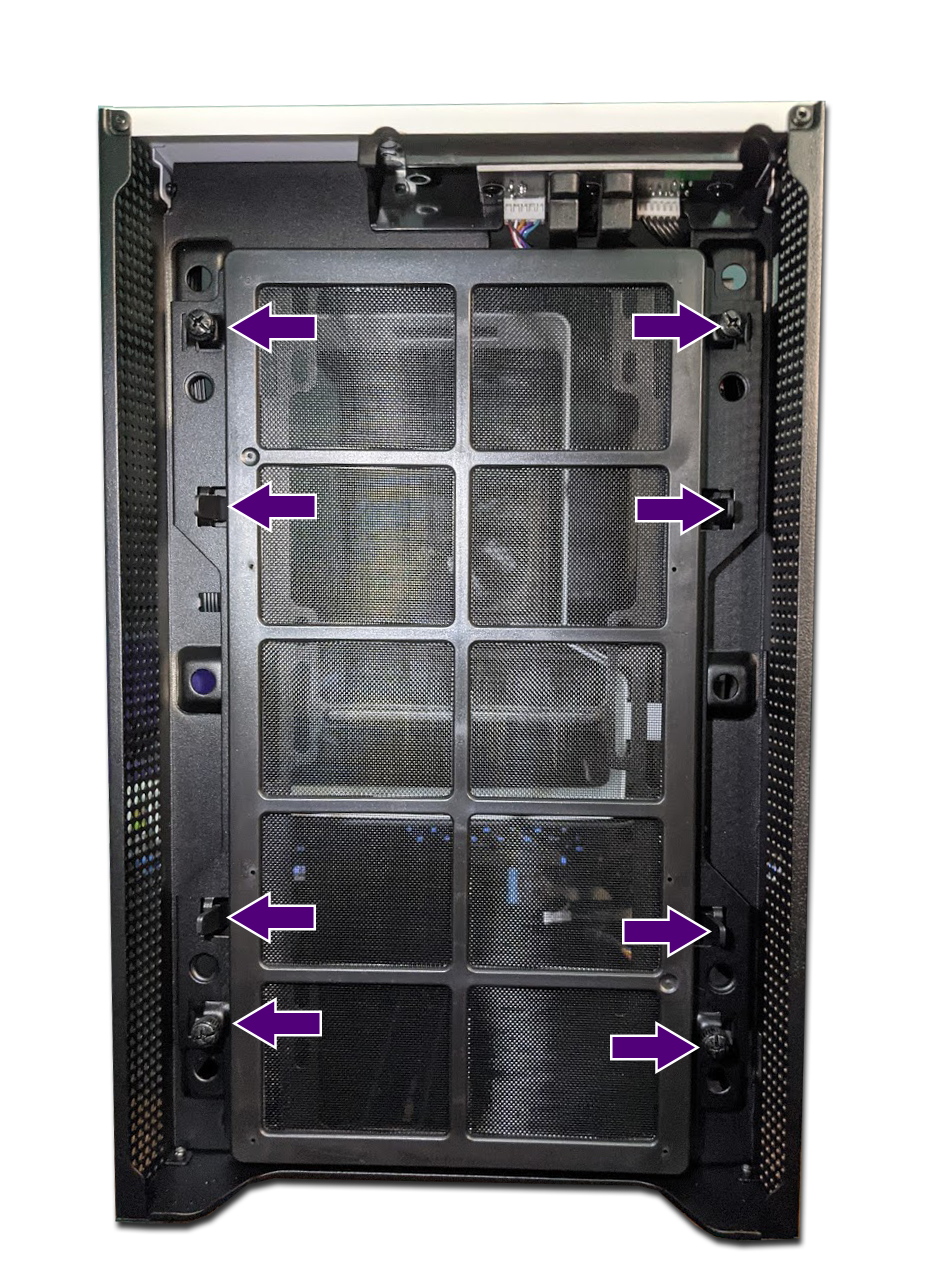

После снятия металлической передней панели необходимо снять передний воздушный фильтр и кронштейн переднего радиатора, чтобы получить полный доступ к модулю.  Передний воздушный фильтр крепится пластиковыми защёлками, а кронштейн удерживается винтами с фиксацией с накатанной головкой.

• Если вы используете радиатор, установленный спереди, рекомендуется открутить радиатор от кронштейна до снятия кронштейна, чтобы избежать повреждения соединительных трубок.
• Если вы используете вентиляторы, установленные спереди, можно безопасно снять кронштейн без снятия вентиляторов.

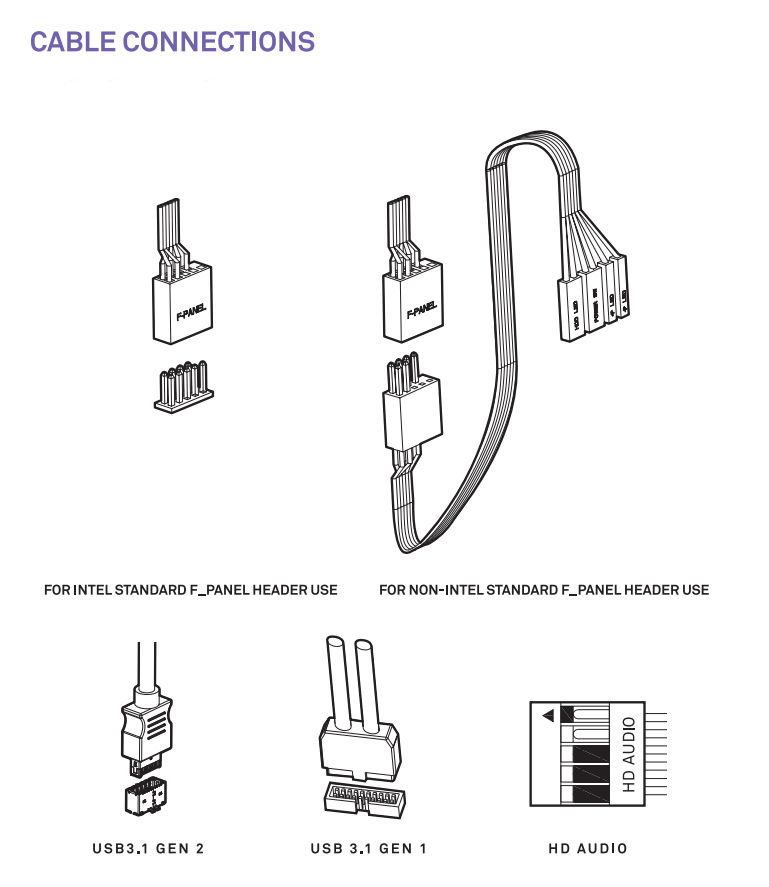

После снятия переднего воздушного фильтра и кронштейна радиатора мы получим полный доступ к переднему модулю ввода-вывода.  На этом этапе рекомендуется отключить передний модуль ввода-вывода до снятия модуля с корпуса.  Все корпуса серии H210 используют следующие подключения:

• F_PANEL
• HD_AUDIO
• Внутренний USB 3.1 Gen 1 (19-контактный разъём)
• Внутренний USB 3.1 Gen 2 (реверсивный разъём Type-E)

Снятие USB-модуля передней панели

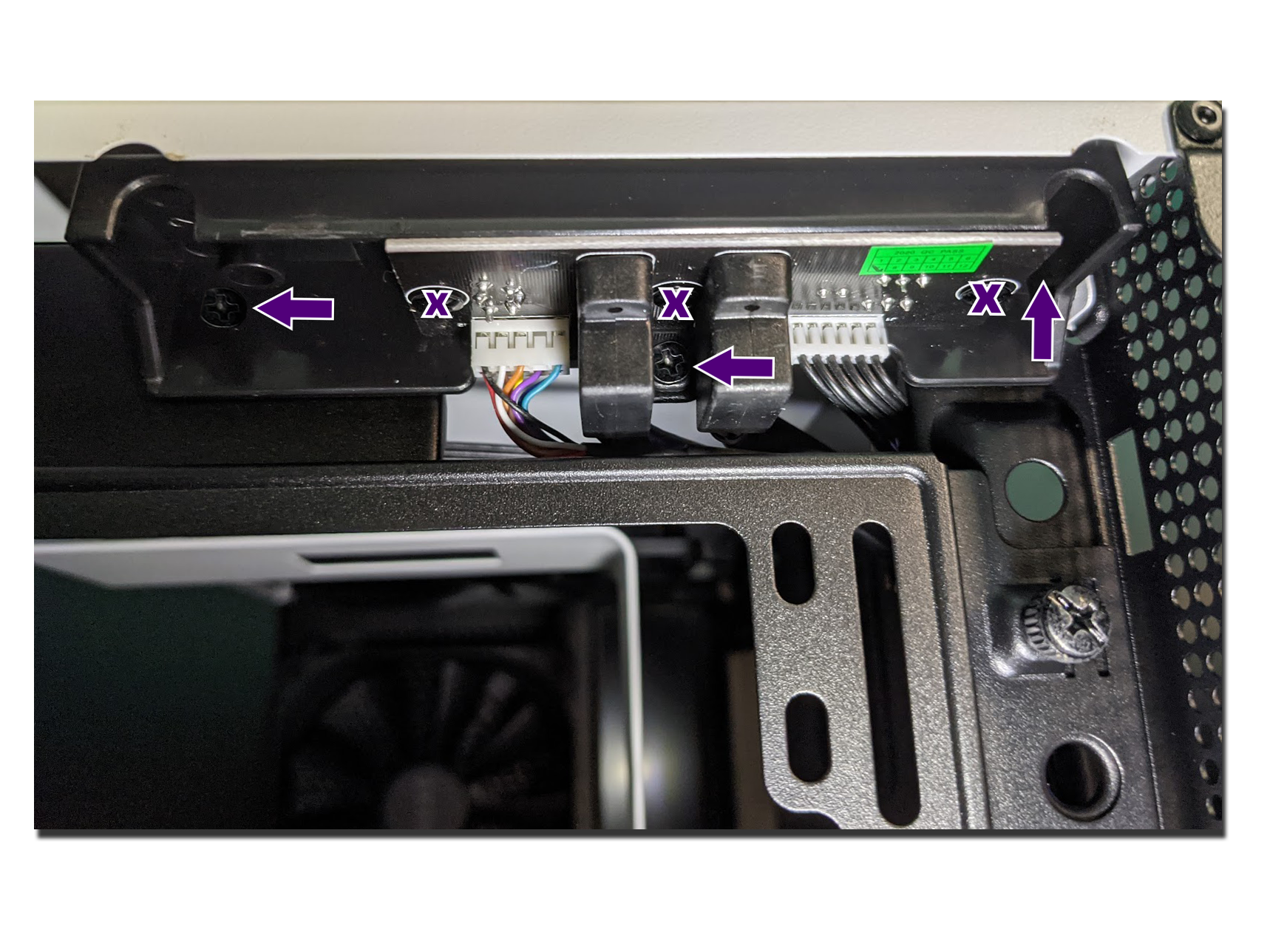

Передний модуль ввода-вывода расположен в верхнем правом углу корпуса, как показано ниже.  Для снятия модуля открутите три винта, отмеченные стрелками ниже.  Не откручивайте три винта, отмеченные крестиком.

Для установки заменяемого модуля выполните вышеуказанные действия в обратном порядке.
