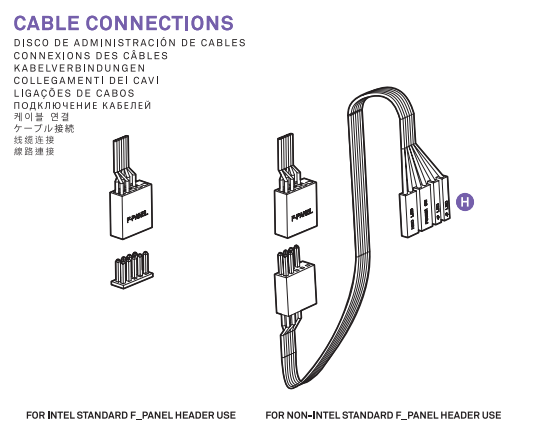

O que é o Cabo H-Series Breakout?

Dependendo do modelo e da época em que o seu gabinete foi adquirido, ele pode ter incluído o Cabo H-Series Breakout. Este cabo permite que qualquer gabinete NZXT da série H adapte seu conector de painel frontal a uma série de conexões individuais para uso com conexões F_PANEL não padronizadas encontradas na sua placa-mãe. Para a maioria das placas-mãe fabricadas desde 2017, bem como algumas lançadas antes desse período, este cabo breakout não será necessário, pois a placa pode ser projetada para aceitar o conector F_PANEL padrão.

O manual desses gabinetes específicos pode se referir ao conector F_PANEL padrão especificamente como "Intel Standard F_PANEL Header", porém este layout não é exclusivo de placas-mãe Intel e tem sido encontrado na maioria das placas-mãe baseadas em AMD também.

O que é o Intel Standard F_PANEL Header?

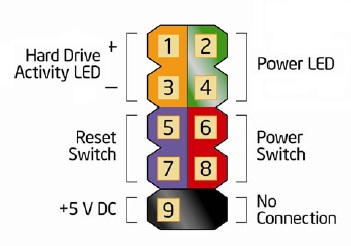

O Intel Standard F_PANEL Header é um arranjo de pinos separado em uma fileira de 4 pinos e uma fileira de 5 pinos localizado em um bloco de 2x5 pinos. Em algumas placas-mãe, este arranjo pode estar localizado como parte de um conjunto maior que inclui conexões para LED de energia adicional, alto-falante de diagnóstico, interruptor de intrusão de chassis, etc.

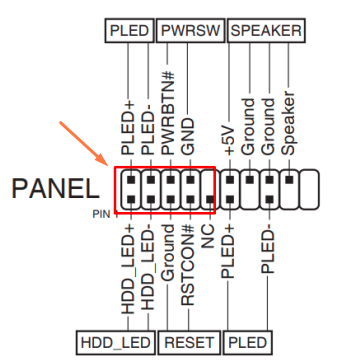

Em situações onde ele faz parte de um header maior, os pinos que você precisará identificar terão as conexões de LED de energia e botão de energia juntas na fileira de 4 pinos, com o LED de atividade do HDD e o botão de reinicialização localizados na fileira de 5 pinos.

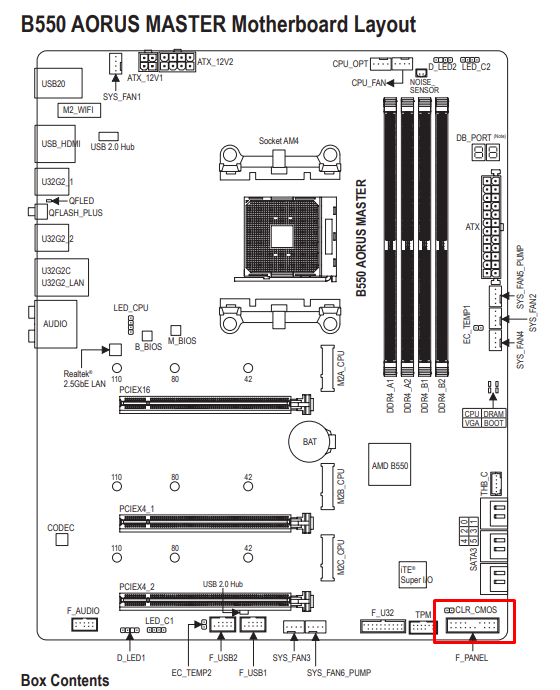

No caso da placa-mãe Gigabyte B550 Aorus Master mostrada acima, o header F_PANEL padrão faz parte do header F_PANEL encontrado no canto inferior direito da placa-mãe e ficará alinhado ao lado mais à esquerda do header, com o segmento de 4 pinos sendo a fileira superior em relação à placa-mãe.

Preciso do Cabo H-Series Breakout?

Para a maioria das placas-mãe modernas, a resposta a esta pergunta é não, pois a maioria dos fabricantes adotou o layout F_PANEL mesmo como parte de conexões de header maiores (ou seja, placas-mãe AMD AM4 e AM5). Este cabo ou um equivalente será necessário se você tiver uma placa-mãe muito antiga ou se sua placa-mãe utilizar um arranjo não padrão. Informações sobre compatibilidade com placas-mãe podem ser vistas abaixo:

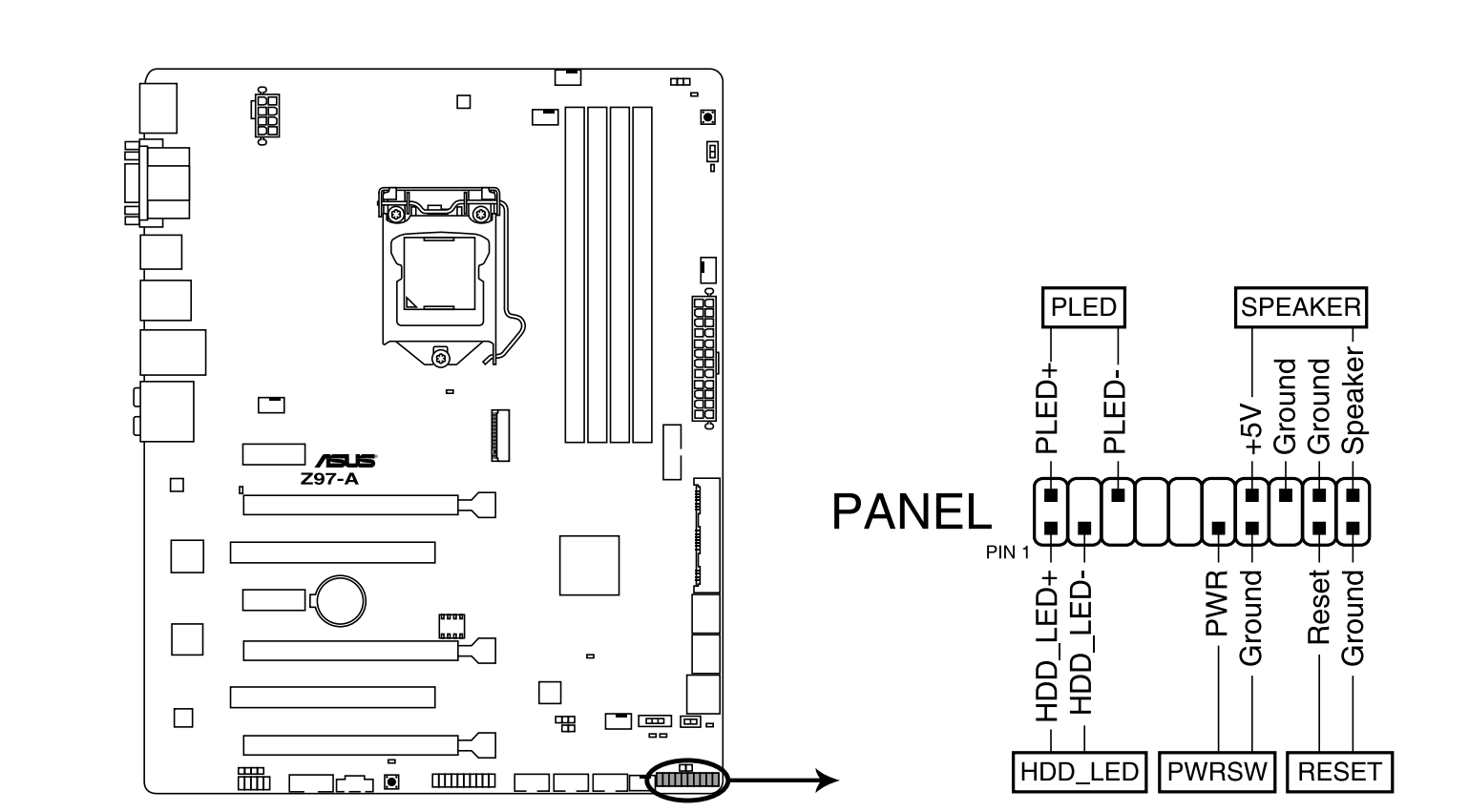

Neste exemplo, a placa-mãe ASUS Z97-A utiliza um conector de Painel Frontal não padrão que não ficará alinhado com o conector F_PANEL nos gabinetes da série H. Por isso, será necessário utilizar um Cabo Breakout da Série H ou um cabo de extensão de Painel Frontal equivalente para adaptar a placa-mãe.
