Transmissão a partir do seu console, câmera ou dispositivo móvel

Os cartões de captura são uma ótima ferramenta para liberar o potencial de seus fluxos de jogos. Embora muitos consoles agora venham com recursos para compartilhar ou gravar filmagens de forma nativa diretamente do hardware, muitos deles vêm com concessões quanto à qualidade e à facilidade de uso. É provável que, se você for um ávido apreciador de transmissões, perceberá que muitos streamers e criadores de conteúdo não usam o recurso de transmissão nativa de seus consoles e, em vez disso, usam uma placa de captura .

Este guia o orientará em tudo o que você precisa saber para obter sua placa de captura com um console, câmera ou dispositivo móvel compatível.



Preciso de uma placa de captura?

A maneira mais fácil de responder a essa pergunta é com outras perguntas:

• Tenho uma fonte adicional que uso para jogar, como um console de jogos, um dispositivo móvel ou outro PC?
• Eu tenho uma câmera externa com uma saída HDMI que gostaria de usar como webcam?
• Se eu quiser jogar, gravar ou transmitir jogos dessa outra fonte para o meu PC.

Se você estiver jogando e gravando/transmitindo a partir do mesmo PC, não será necessária uma placa de captura. No entanto, se você deseja gravar ou transmitir a partir de um console de jogos, dispositivo móvel ou um segundo PC, uma placa de captura será a maneira mais confiável de obter esse sinal com a melhor qualidade e taxa de quadros possível.



Quais dispositivos são compatíveis com uma placa de captura?

Você deve ter notado na introdução que usamos a frase console, câmera ou dispositivo móvel compatível. Isso pode ser um pouco preocupante no início, mas o principal é que você confirme o seguinte:

• O dispositivo de origem (console, câmera ou dispositivo móvel) suporta a conexão necessária Input para a minha placa de captura?
• Há alguma limitação de software ou hardware no dispositivo de origem que impeça a leitura da placa de captura (ou seja, HDCP)?

Abordaremos esse assunto com mais detalhes mais adiante no guia, mas o principal ponto de partida é verificar se o dispositivo de origem usa um tipo de conexão e um sinal que possam ser lidos pela placa de captura. Por exemplo, vamos dar uma olhada no NZXT Signal HD60. Esse dispositivo suporta uma resolução de entrada máxima de 3840 x 2160, também conhecida como Resolução 4K em um máximo de 60 quadros por segundo (FPS). Isso significa que, desde que a fonte não exceda esses limites, o sinal HD60 poderá ler o visor.



O Signal HD60 pode ler 4K, mas por que minha transmissão está limitada a 1080p? Por que eu precisaria do NZXT Signal 4K30?

Embora o Signal HD60 possa ler e até mesmo passar um sinal 4K, ele não pode gravar ou transmitir esse sinal para o PC. O Signal HD60 também não apresenta suporte a cores High Dynamic Range (HDR) que é exclusivo do Signal 4K30. O Signal 4K30 também é capaz de gravar e transmitir a FPS mais alto em resoluções mais baixas, como 2560 x 1440p a 144 FPS ou 1920 x 1080p a 240 FPS.



Qual placa de captura de sinal da NZXT eu devo comprar?

A grande questão para muitos de nós será a seguinte: de qual placa de captura eu preciso para começar a fazer streaming hoje? Para isso, você precisará fazer algumas perguntas a si mesmo:

• Desejo reproduzir, transmitir ou gravar conteúdo HDR?
• Você quer jogar em alta taxa de quadros, como 120, 144 ou até 240 FPS?
• Desejo gravar em uma taxa de quadros mais alta, como 1080p, 240 FPS, para facilitar a edição de replays suaves e em câmera lenta?
• Desejo gravar em resoluções mais altas, como a resolução 4K a 30 FPS?

Se você respondeu sim a qualquer uma dessas perguntas, então a NZXT Signal 4K30será a placa de captura ideal para você. Se você não respondeu sim a nenhuma dessas perguntas, o NZXT Signal HD60 será uma ótima opção para você.

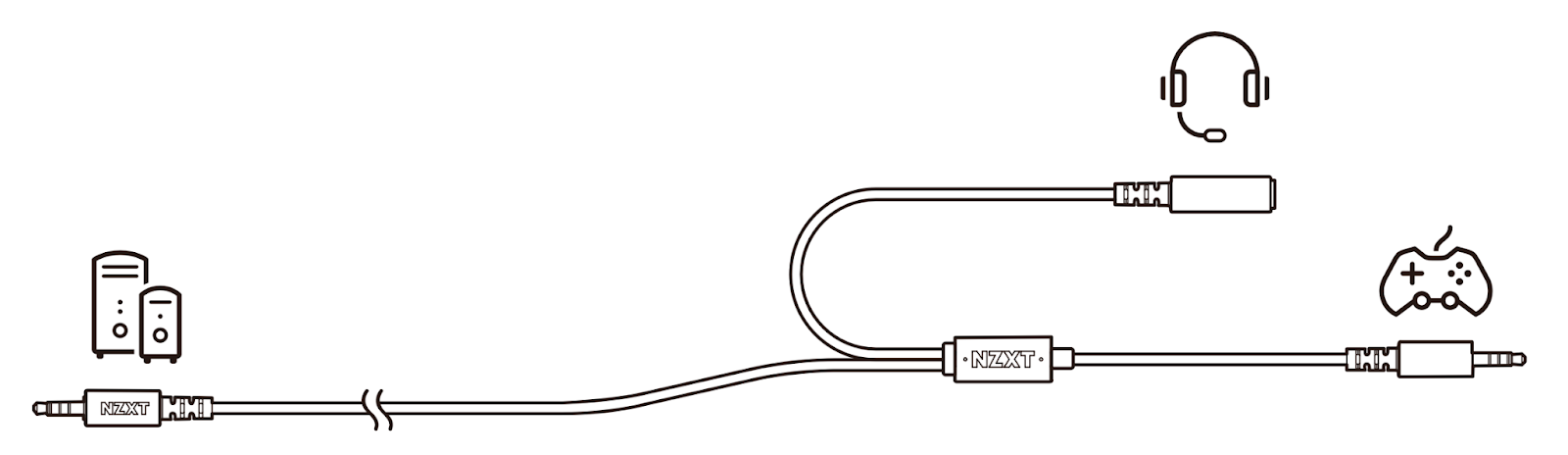

Preciso do cabo de bate-papo da NZXT?

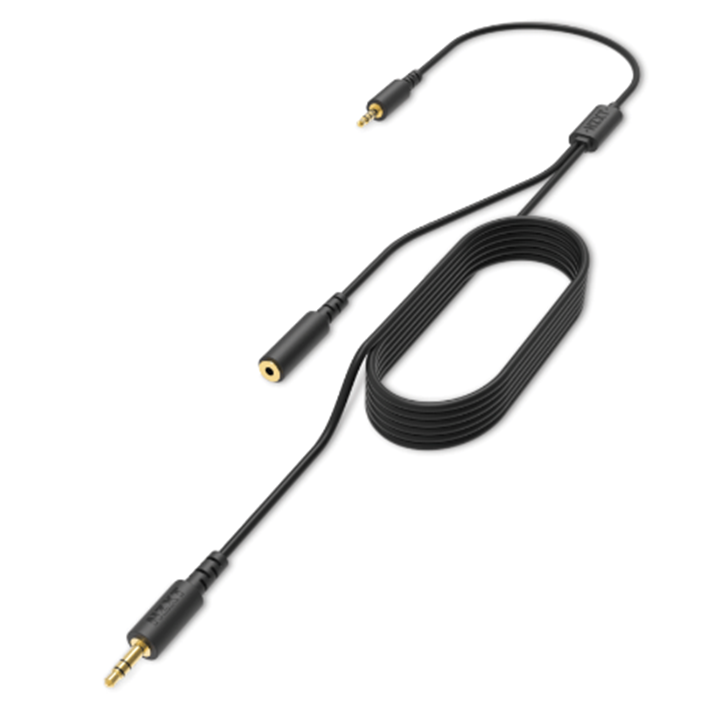

O NZXT Chat Cable é um ótimo recurso para quem deseja não apenas gravar o jogo enquanto usa um headset, mas também deseja incluir os comentários do jogo na gravação para ter uma sensação mais genuína. Embora esse seja um ótimo produto, ele não é necessário para todos os usuários. Para ajudá-lo a decidir se o NZXT Chat Cable é necessário para a sua configuração, você deve fazer as seguintes perguntas a si mesmo:

• Atualmente, uso fones de ouvido ou um headset conectado diretamente ao meu console ou a um controle?
• Eu uso o bate-papo por voz no jogo por meio do fone de ouvido conectado ao meu console/controlador e quero gravá-lo ou compartilhá-lo com a minha transmissão?

Se você respondeu yes a qualquer uma dessas perguntas, então o NZXT Chat Cable seria um ótimo complemento para a sua configuração. Mesmo que você não esteja interessado em usar o cabo de bate-papo para que a funcionalidade do microfone embutido transmita sua voz e jogabilidade ao PC, o cabo de bate-papo pode facilitar o uso dos fones de ouvido do PC para ouvir o áudio do console e capturar esse áudio para sua transmissão usando a porta de entrada de linha do PC.



Configurando o console com uma placa de captura

Para a maioria dos usuários, você precisará do seguinte hardware para começar:

• PC para transmitir ou gravar
• Console de jogos
• Cartão de captura
• Um microfone ou fone de ouvido

Além disso, você pode querer usar algum hardware adicional que inclua:

• Um monitor ou TV adicional se você for usar a passagem de baixa latência/zero-lag da placa de captura.
• Um cabo HDMI adicional

Por fim, se estiver usando o cabo de bate-papo, você também deverá tê-lo à mão.

Antes de continuar, talvez você queira conectar o console diretamente a um monitor ou TV e ajustar algumas configurações antes de continuar. A seguir, incluiremos alguns exemplos de configuração.



Configurações de streaming do Nintendo Switch

Por padrão, o Nintendo Switch usará uma alternância inteligente para HDCP recursos. Isso significa que, ao usar determinados jogos e aplicativos, como o Youtube no Switch, você não conseguirá capturar a partir do console, enquanto a maioria dos outros jogos e aplicativos não terá problemas.

No entanto, se você estiver enfrentando problemas de detecção, é recomendável certificar-se de que as configurações de TV do switch estejam ajustadas para o seguinte:

• Resolução da TV - 1080p
• Faixa RGB - Automática
  • Se você estiver tendo problemas de detecção, tente definir isso como Limited Range.



Configurações de streaming do Sony Playstation 4/5

Por padrão, o Sony Playstation 4/5 terá o HDCP ativado, o que pode fazer com que a placa de captura não detecte corretamente o sinal de vídeo e/ou áudio. Para remediar isso, você precisará certificar-se de que HDCP esteja Disabled nas configurações:

• Abra as configurações do Playstation e selecione a opção System .
• Em System, selecione HDMI e certifique-se de que Enabled HDCP esteja desativado.

Observe que, enquanto o HDCP estiver desativado, você não poderá jogar determinados jogos ou usar serviços de streaming como Netflix, Hulu e Youtube diretamente do console.

Para o suporte a HDR, tanto o console quanto o monitor que está sendo usado devem ser compatíveis com HDR.



Configurações de streaming do Microsoft Xbox Series

Por padrão, os consoles Microsoft Xbox Series X e S usarão uma alternância inteligente para os recursos HDCP. Isso significa que, ao usar determinados jogos e aplicativos, como Netflix ou Youtube no seu Xbox, você não conseguirá capturar a partir do console, enquanto a maioria dos outros jogos e aplicativos não terá problemas.

Para o suporte a HDR, tanto o console quanto o monitor que está sendo usado devem ser compatíveis com HDR.



Como conectar o console à placa de captura e ao PC

Agora que você já tem todo o hardware organizado, é hora de conectar tudo e deixar tudo pronto para funcionar. Inicie o PC e baixe a versão mais recente do software de streaming de sua preferência. Para este guia, usaremos o Open Broadcaster Software Studio ou o OBS Studio, que pode ser encontrado no link abaixo:

Open Broadcaster Software | OBS



Conectando seu hardware

Para começar, você precisa ter tudo devidamente conectado. Para este guia, usaremos as etapas configuradas para a NZXT Signal HD60, mas essas mesmas etapas devem se aplicar à maioria das placas de captura. Para a série NZXT Signal em particular, você precisará conectar o cabo USB incluído do Signal a uma porta USB 3.2 Gen 1 ou superior aberta no PC. Para saber qual é a porta correta, consulte o manual do usuário da placa-mãe ou do PC.

A partir daqui, conecte o console à entrada HDMI encontrada na placa de captura. Se você estiver usando um segundo monitor e a passagem de atraso zero/baixa latência encontrada na sua placa de captura, conecte o segundo monitor à saída HDMI na placa de captura.

Se estiver usando um NZXT Chat Cable, você também precisará conectar o Chat Cable ao conector de áudio de 3,5 mm do console ou ao conector de áudio de 3,5 mm encontrado no controlador e, em seguida, conectar a outra extremidade à porta Line-in do PC.

Por fim, se você estiver usando um microfone dedicado para a transmissão, verifique se ele está conectado ao PC e se está funcionando corretamente.

Para obter um detalhamento visual dessas conexões, consulte o gráfico abaixo.



Como conectar sua câmera ou dispositivo móvel à placa de captura e ao PC

Assim como no guia acima para conectar um console à sua placa de captura, esse processo é bastante simples e tem muito em comum com a exclusão da conexão do controlador.

Antes de continuar, é bom confirmar se o dispositivo em questão é compatível com uma conexão de saída HDMI, seja nativamente (como encontrado em algumas câmeras DSLR, geralmente como um cabo Micro/Mini HDMI para HDMI) ou com a ajuda de um dongle ou adaptador (comum em muitos telefones com USB-C).

• PC para transmitir ou gravar
• Console de jogos
• Cartão de captura
• Um microfone ou fone de ouvido

Além dos itens acima, você também pode querer ter os seguintes itens à mão, caso queira monitorar o dispositivo se a sua placa de captura for compatível com passagem de baixa latência/zero-lag. Como a maioria dos dispositivos móveis e câmeras inclui um visor ou sua própria tela dedicada, isso geralmente não é necessário.

• Um monitor ou TV adicional
• Um cabo HDMI adicional

Por fim, se o seu dispositivo for compatível com uma passagem de conector de áudio de 3,5 mm e você estiver planejando usar fones de ouvido com o dispositivo, também deverá usar o NZXT Chat Cable.



Conectando seu hardware

Para começar, você precisa ter tudo devidamente conectado. Para este guia, usaremos as etapas configuradas para a NZXT Signal HD60, mas essas mesmas etapas devem se aplicar à maioria das placas de captura. Para a série NZXT Signal em particular, você precisará conectar o cabo USB incluído do Signal a uma porta USB 3.2 Gen 1 ou superior aberta no PC. Para saber qual é a porta correta, consulte o manual do usuário da placa-mãe ou do PC.

A partir daqui, conecte a câmera ou o dispositivo móvel à entrada HDMI encontrada na placa de captura. Se você estiver usando um segundo monitor e a passagem de atraso zero/baixa latência encontrada na sua placa de captura, conecte o segundo monitor à saída HDMI na placa de captura.

Se você estiver usando um NZXT Chat Cable com um dispositivo móvel e estiver planejando usar fones de ouvido, também precisará conectar o Chat Cable ao conector de áudio de 3,5 mm do seu dispositivo ou ao conector de áudio de 3,5 mm e, em seguida, conectar a outra extremidade à porta Line-in do seu PC.

Por fim, se você estiver usando um microfone dedicado para a transmissão, verifique se ele está conectado ao PC e se está funcionando corretamente.

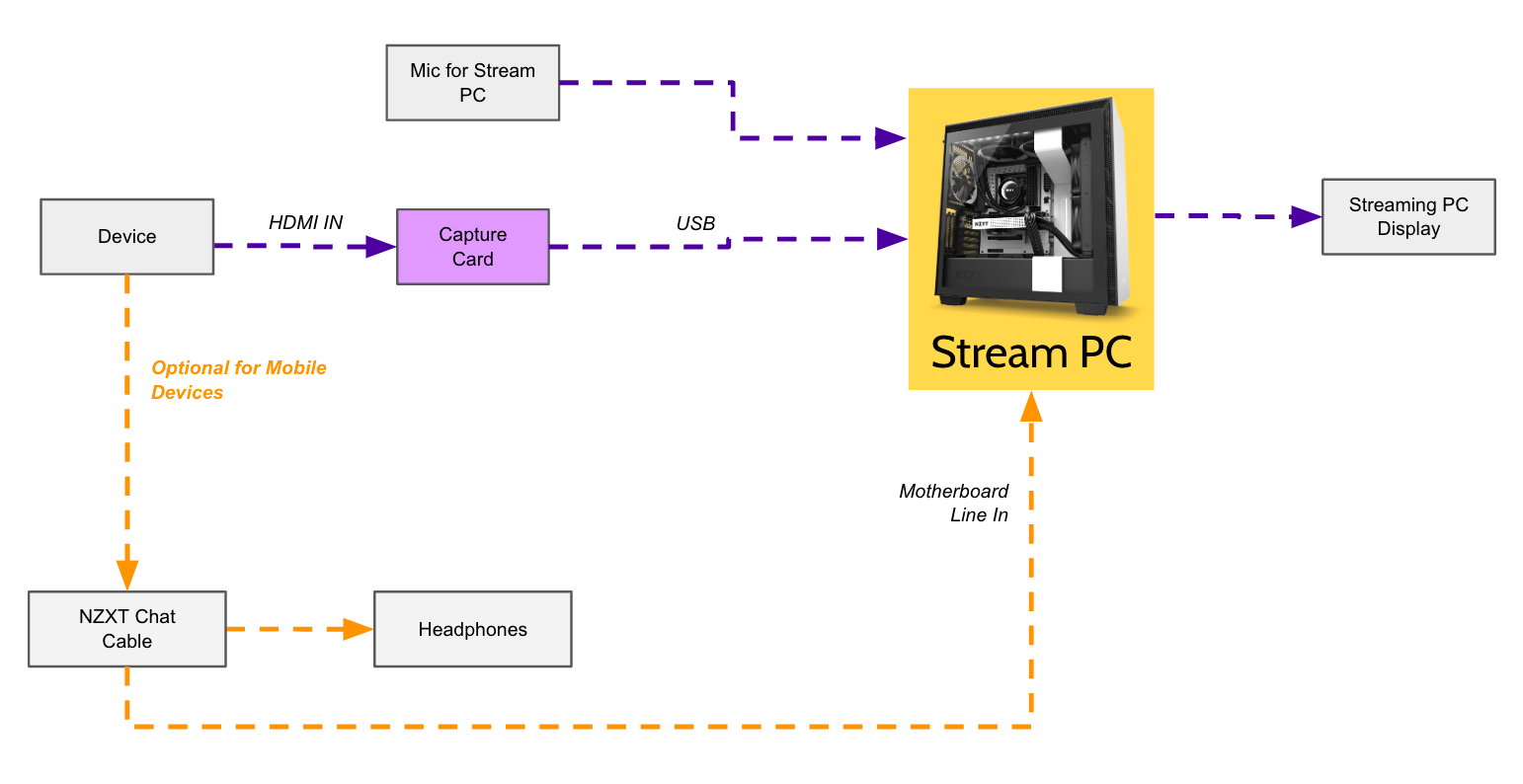

Para obter um detalhamento visual dessas conexões, consulte o gráfico abaixo.

Abaixo, você encontrará algumas dicas importantes para configurar sua câmera ou dispositivo móvel com o cartão de captura:

Para câmeras:

• Certifique-se de que a saída HDMI da sua câmera seja capaz de fornecer um feed limpo sem nenhum texto ou elementos de interface do usuário (UI), pois eles podem distrair.
• Defina a resolução e a taxa de quadros da sua câmera para um modo fixo, dependendo do formato desejado. Os formatos mais comuns usados serão 1080p ou 720p a 60 FPS.
• Certifique-se de que a câmera esteja configurada no modo movie para obter os melhores resultados.

Para dispositivos móveis (ou seja, telefones):

• Dependendo do modelo do telefone e de suas limitações, você pode obter um feed direto da tela do telefone ou pode obter um modo de exibição especializado (por exemplo, o modo Samsung DeX). Se o telefone fornecer um feed direto, você poderá controlá-lo como faria nativamente.
• Se o seu telefone suportar um conector de áudio de 3,5 mm e você estiver usando fones de ouvido ou um headset conectado por esse conector, talvez seja necessário usar o NZXT Chat Cable para capturar o áudio adequadamente.



Preparando o OBS Studio

1. Se estiver iniciando o OBS Studio pela primeira vez, você será solicitado a seguir uma configuração básica para deixar seu sistema pronto para streaming e/ou gravação. Recomenda-se que você siga estas etapas para garantir que as configurações de transmissão/gravação estejam otimizadas para o seu PC.
2. Clique no ícone + localizado no painel Sources (Fontes) e, em seguida, escolha Video Capture Device (Dispositivo de captura de vídeo).
   <image here&gt
3. Na janela que aparece, você pode dar um nome ao dispositivo. Para que você possa encontrá-lo mais tarde, vamos chamá-lo de NZXT Signal Capture e clicar em OK.

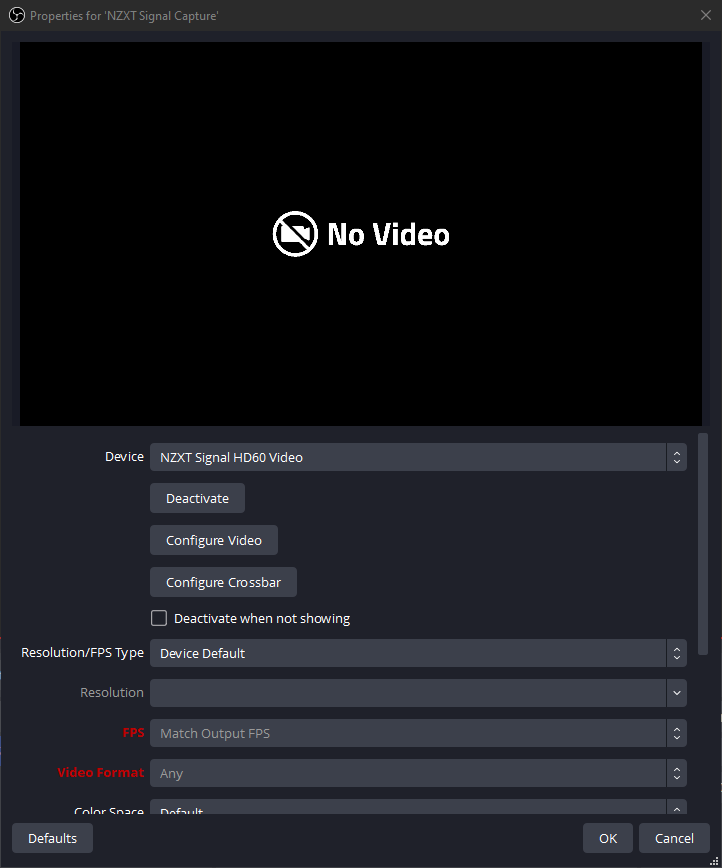

4. Na janela Properties que está aberta, selecione a placa de captura no menu suspenso Device .

5. Por enquanto, deixe a opção Resolution/FPS Type como Device Default e você poderá ver o sinal de vídeo do seu dispositivo. Se não tiver um sinal de vídeo, você pode tentar definir isso manualmente para corresponder à resolução de saída do seu console. A maioria dos consoles é configurada para 1920 x 1080 a 60 FPS, enquanto as câmeras e os dispositivos móveis podem ter variações diferentes.
6. Para as configurações Color Space e Color Range, talvez você precise ajustar isso em cada console. Em geral, recomendamos que você deixe essa opção como padrão ou defina Color Space para Rec. 709 e Color Range para Limited para garantir a melhor compatibilidade e imagem.
7. Clique em OK para salvar e fechar as configurações do dispositivo de captura.

Em alguns casos, você pode se deparar com um problema em que o áudio da placa de captura não é transmitido corretamente para o sistema. Para corrigir isso, talvez você precise definir manualmente o dispositivo de áudio para a placa de captura, conforme descrito abaixo:

1. Em Properties para a fonte, role para baixo até que você veja a configuração Audio Output Mode . Defina essa configuração como Capture Audio Only e certifique-se de que Use Custom Audio Device esteja clicando em em para expor a opção Audio Device .
2. Na opção Audio Device (Dispositivo de áudio ), selecione o dispositivo apropriado para sua placa de captura. No nosso caso, escolheremos NZXT Signal HD60 Audio e, em seguida, clicaremos em OK para salvar as configurações.

Se você seguiu a configuração automática do OBS, seu microfone já deve estar configurado e pronto para funcionar. Se você precisar adicionar uma fonte de áudio adicional, como outro microfone ou o Line-in para o NZXT Chat Cable, será necessário fazer o seguinte:

1. Clique no botão Settings no canto inferior direito e escolha Audio no lado esquerdo da janela Settings.
2. Certifique-se de que o microfone principal esteja definido no menu suspenso Mic/Auxiliary Audio.
3. Se você estiver usando o cabo de bate-papo, selecione a entrada de linha do seu PC (ou a porta à qual você conectou o cabo de bate-papo) em qualquer outro menu suspenso Mic/Audio auxiliar disponível.
4. Clique em Apply para salvar suas configurações e, em seguida, em OK para fechar a janela Settings (Configurações).

Antes de ir ao ar, é recomendável que você verifique os níveis de áudio e o sinal para ter certeza de que tudo está funcionando corretamente. Para fazer isso, pressione o botão Start Recording no OBS e faça uma gravação rápida de um a dois minutos com você falando claramente ao microfone enquanto o jogo estiver em andamento. Se você perceber que uma das fontes de áudio está abafando a outra, ajuste-as de acordo. Lembre-se de que um áudio ruim afastará os espectadores mais rapidamente do que um conteúdo ruim.



Conclusão - Pronto para transmitir

Se tiver seguido este guia, você deverá estar pronto para transmitir. Dito isso, no entanto, sua transmissão pode ser um pouco simples para começar sem nenhum elemento de transmissão especializado para ela, como uma sobreposição, notificações etc.

Não existe um guia completo que cubra tudo, mas existem muitas comunidades on-line que podem ajudar você a ajustar sua configuração e a dar o melhor de si como streamer. Lembre-se de que você não pode ser um streamer se não começar a transmitir, portanto, encontre conteúdo e uma programação que funcione para você e comece a fazer isso!



Tens alguma dúvida que não foi coberta por este guia ou precisas de mais ajuda? Sê à vontade para contactar a nossa equipa de Suporte ao Cliente e um dos nossos simpáticos agentes estará lá para te ajudar.
