Ficamos sabendo que, devido a um erro de montagem em alguns de nossos gabinetes H1 V2 recentes, algumas unidades compradas antes de de maio de 2022 podem ter sido enviadas com a ventoinha AIO incluída instalada na orientação errada, onde a ventoinha é instalada como uma entrada em vez de uma saída . Esse erro de montagem pode resultar em uma pequena queda no desempenho térmico, mas pode ser facilmente ajustado sem a necessidade de substituição.
Este artigo detalhará como você pode reorientar o ventilador para a configuração pretendida. Para fazer isso, você precisará do seguinte:
- A Chave de fenda Phillips nº 1 (PH1)
- Uma superfície de trabalho plana e livre de estática
Remoção dos painéis laterais e da tampa do H1 V2

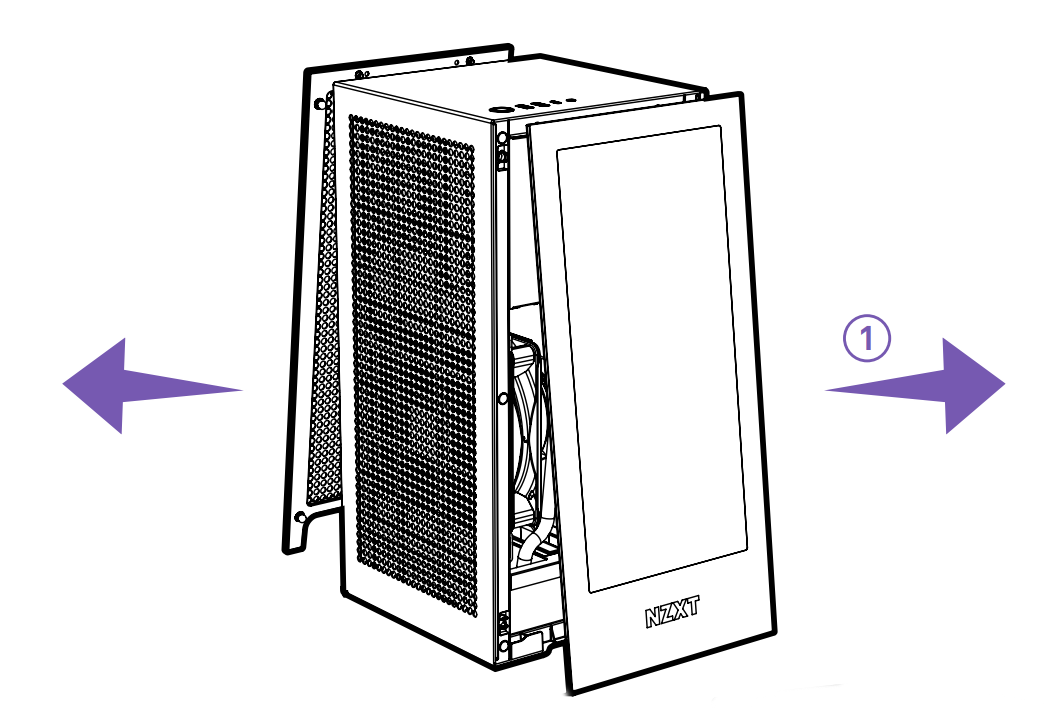

Para começar, coloque o gabinete H1 V2 na posição vertical para que você possa remover com segurança o painel frontal de vidro e os painéis traseiros ventilados. Você pode removê-los segurando o painel pela parte inferior do gabinete e puxando-o para fora. Os painéis da caixa são encaixados por fricção usando juntas esféricas, que devem se soltar com um puxão moderado, conforme mostrado no diagrama abaixo.

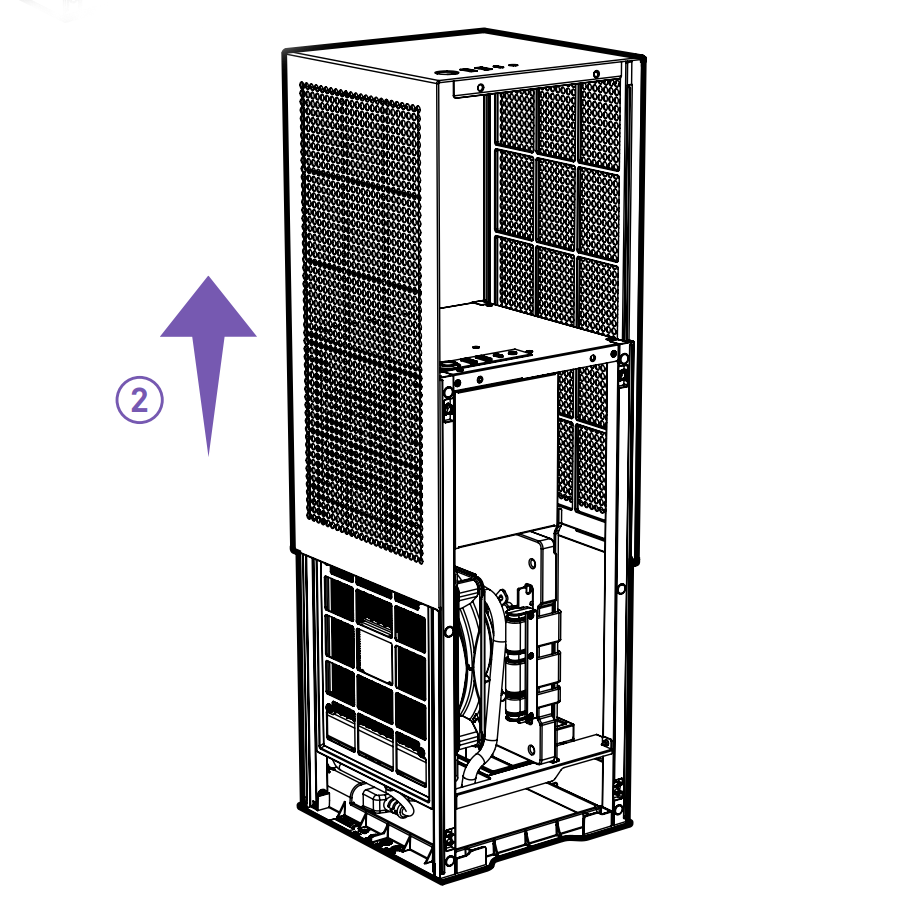

A partir daí, a tampa superior deverá ser destravada e deslizará facilmente para cima para revelar o chassi do gabinete.
Acesso ao ventilador AIO

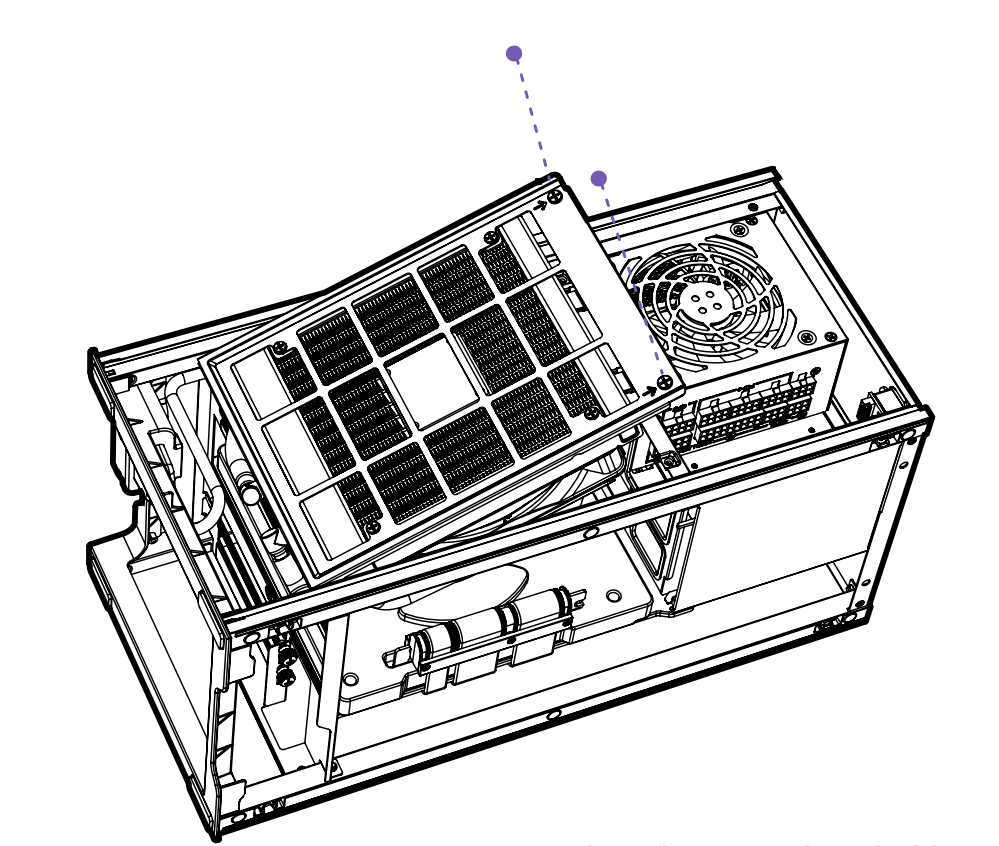

Com os painéis do gabinete removidos do H1 V2, você terá acesso fácil ao suporte de montagem do AIO. Coloque o gabinete do H1 V2 de lado com a bomba/radiador AIO voltado para cima e, em seguida, localize os dois parafusos marcados com setas no suporte de montagem do AIO, conforme mostrado no diagrama abaixo.
Usando a chave de fenda, solte os dois parafusos até que o suporte de montagem da AIO possa se abrir livremente e revelar a ventoinha da AIO.

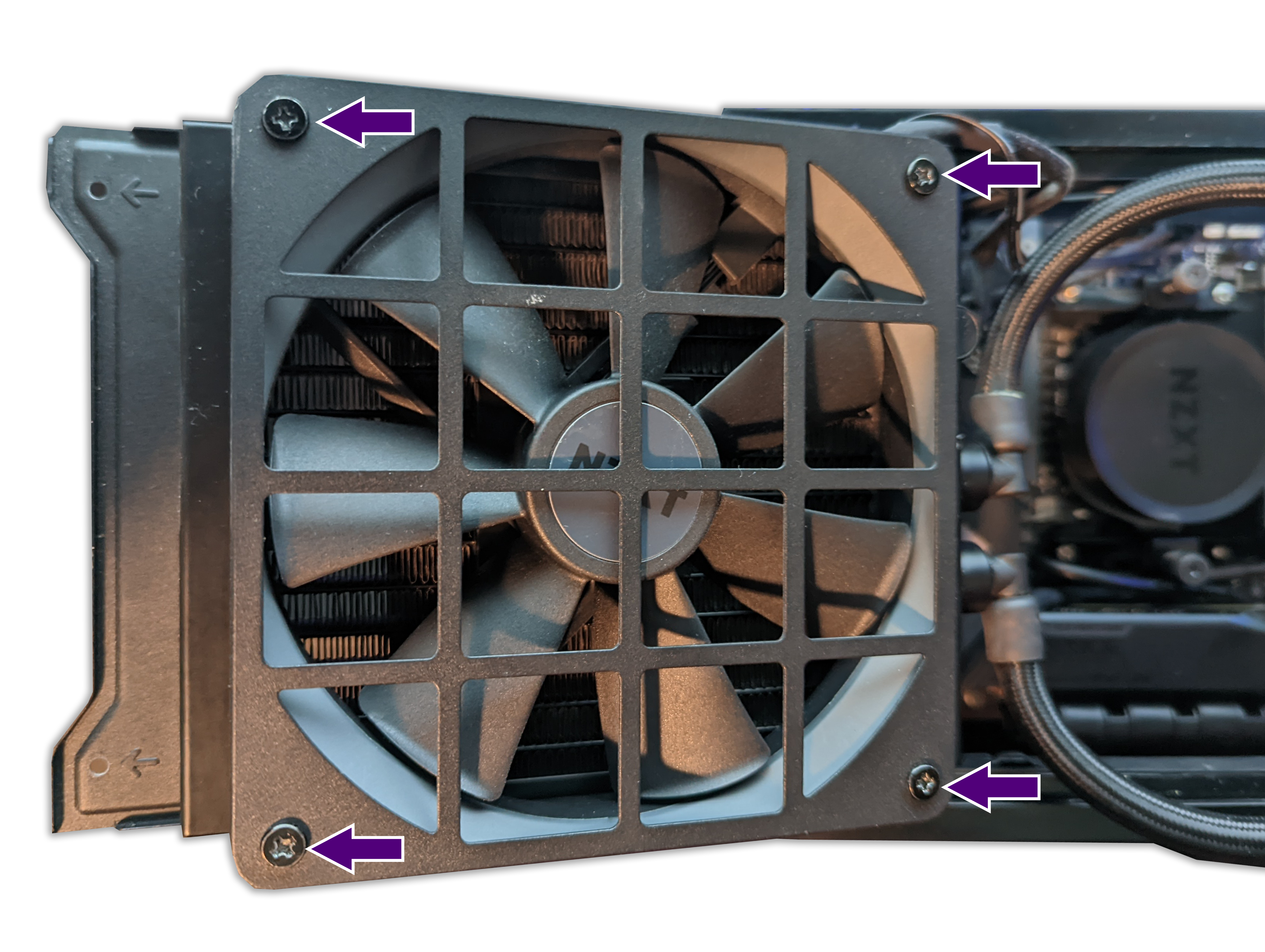

Se a sua ventoinha corresponder à imagem abaixo, com o lado aberto da ventoinha com o adesivo cinza do logotipo da NZXT visível, então essa ventoinha está instalada incorretamente e precisa ser reorientada.Se o seu ventilador não corresponder à imagem abaixo, pule esta etapa.
Isso permitirá que você abra a escotilha de acesso ao AIO para revelar a ventoinha do outro lado do radiador. Você verá a ventoinha AIO com o logotipo cinza da NZXT apontando para cima, o que significa que a ventoinha está na posição de exaustão. Para resolver isso, remova os quatro parafusos que prendem a ventoinha ao radiador, conforme mostrado abaixo.
Para reorientar o ventilador, remova os quatro parafusos destacados acima para remover o ventilador e a tampa protetora. Fique atento aos cabos que saem da ventoinha e tente virá-la de modo que o adesivo cinza com o logotipo da NZXT fique contra o radiador e o adesivo branco com o logotipo da NZXT fique voltado para você.

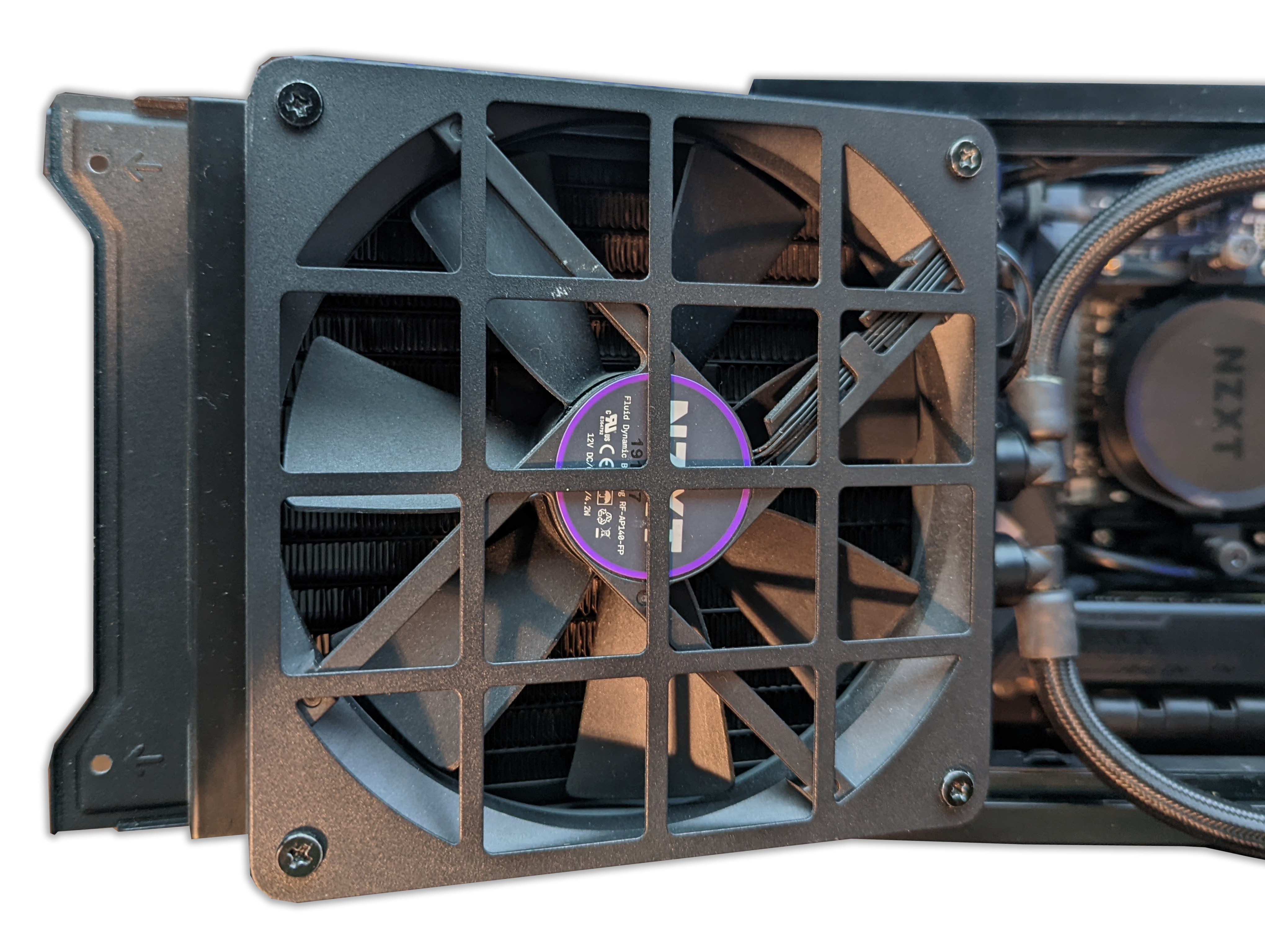

A partir daí, recoloque a tampa protetora sobre a ventoinha, conforme mostrado abaixo, e fixe-a novamente no radiador usando os parafusos incluídos.
Remontagem do H1 V2
Com a ventoinha reorientada, feche o gabinete, começando pelo suporte de montagem do AIO. Ao fechar o gabinete, preste atenção nos tubos que vão do radiador até a placa-mãe.Se você estiver com dificuldades para encerrar o caso, por favor , não tente forçar o encerramento do caso. Recomenda-se que você reabra o gabinete e ajuste manualmente os tubos para que eles liberem adequadamente qualquer hardware dentro do PC.
Os danos causados aos tubos devido ao fechamento forçado do gabinete podem resultar em vazamentos e/ou danos permanentes ao H1 V2 ou aos seus componentes.
Com o suporte de montagem da AIO fechado, deslize o painel superior de volta para o lugar no gabinete usando os trilhos guiados e, em seguida, prenda novamente os painéis dianteiro e traseiro alinhando as juntas esféricas no painel com os soquetes no chassi do gabinete e empurre com firmeza.
Ao iniciar o sistema, você deve notar um leve aumento no desempenho térmico do gabinete e, consequentemente, uma diminuição no ruído da ventoinha.
Você tem alguma dúvida não abordada neste guia ou precisa de mais assistência?Fique à vontade para entrar em contato com a nossa equipe de suporte ao cliente e um dos nossos simpáticos agentes de suporte estará à disposição para ajudar você.
