Se você estiver planejando escolher um gabinete NZXT H7 Series para a sua próxima montagem, ou se já tiver um e estiver se preparando para montar o sistema, este guia incluirá algumas dicas para você começar.
Primeiros passos: Desmontando o caso até o básico
Graças à montagem sem ferramentas da série H7 da NZXT, é fácil desmontar todo o gabinete até o chassi para facilitar o acesso a todas as peças do PC.

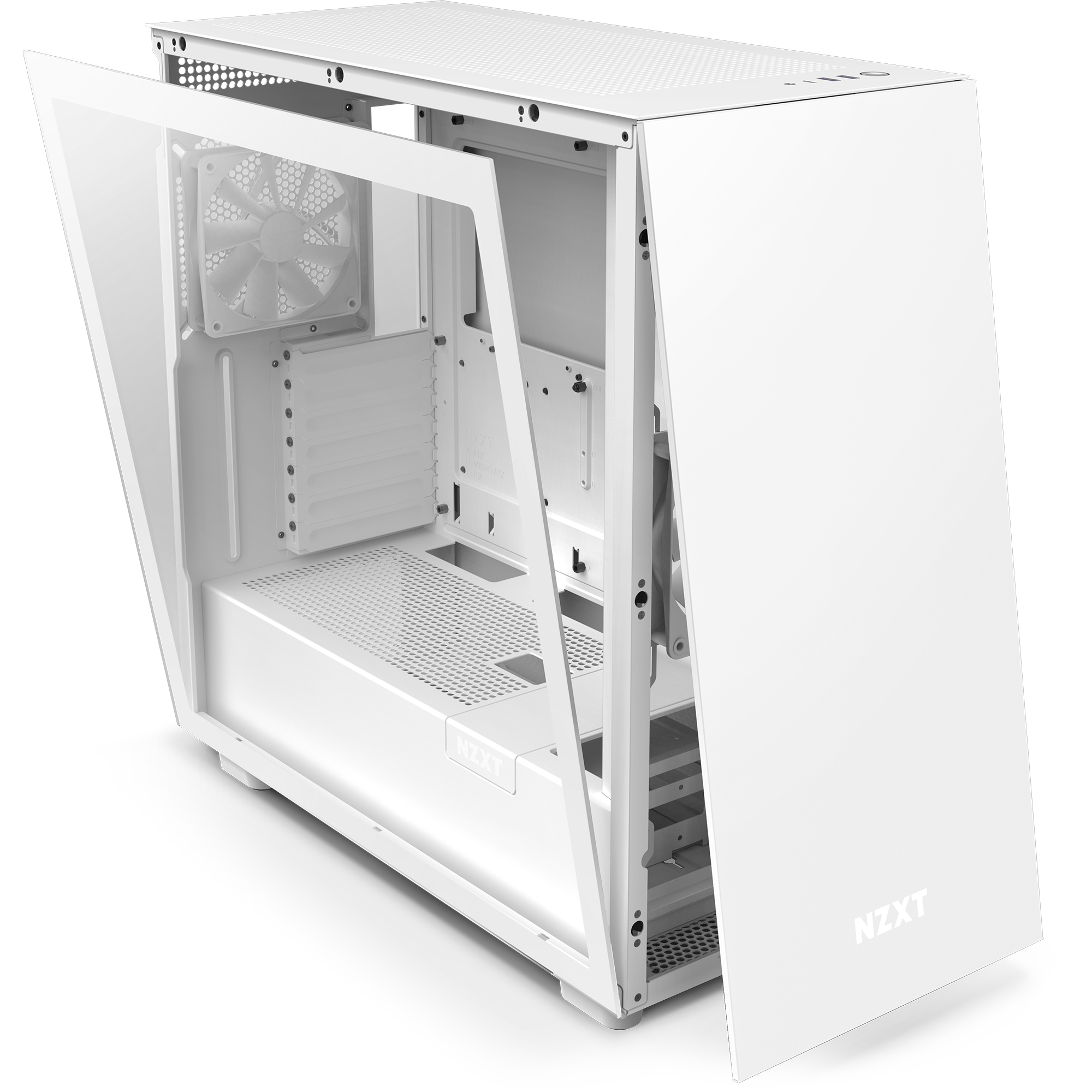

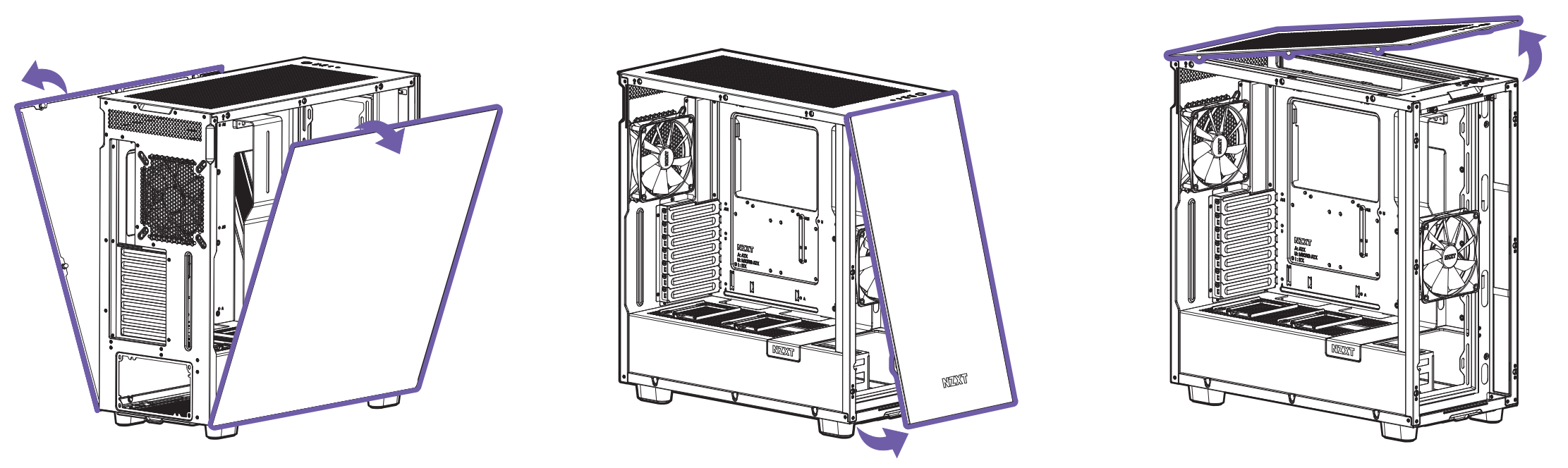

Para remover os painéis, comece removendo os painéis laterais do gabinete usando as alças moldadas na parte traseira do sistema, depois remova a parte frontal usando a alça localizada na parte inferior do gabinete e, por fim, a parte superior usando a alça encontrada na parte frontal ou traseira do gabinete. Todos esses painéis serão fixados com juntas esféricas, portanto, você não precisará de ferramentas adicionais.

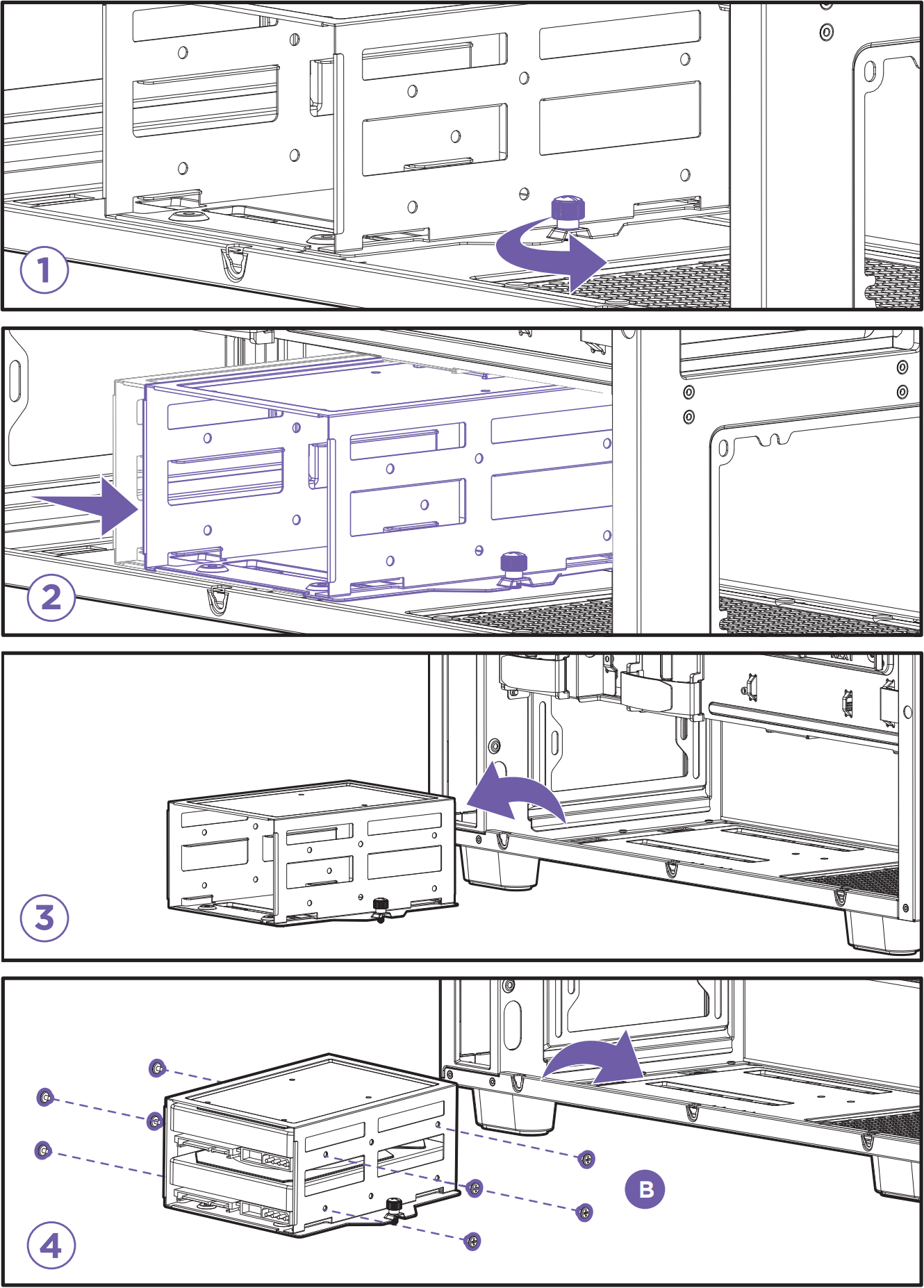

Não se esqueça de remover também o compartimento do disco rígido da parte inferior do gabinete, pois isso não só dará a você melhor acesso ao trabalhar na parte inferior do gabinete para os cabos da fonte de alimentação ou para instalar facilmente as unidades, mas também é onde colocaremos a caixa de acessórios incluída no gabinete.

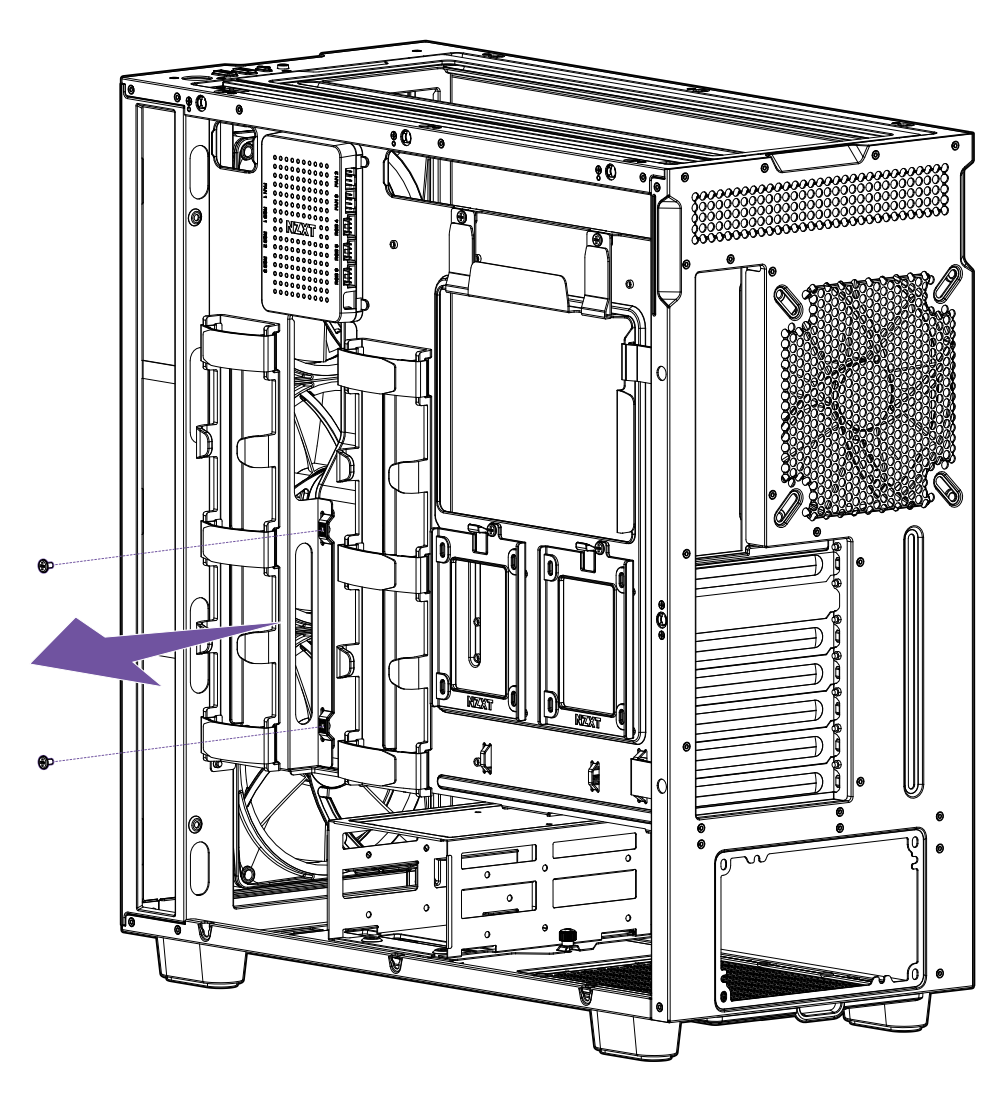

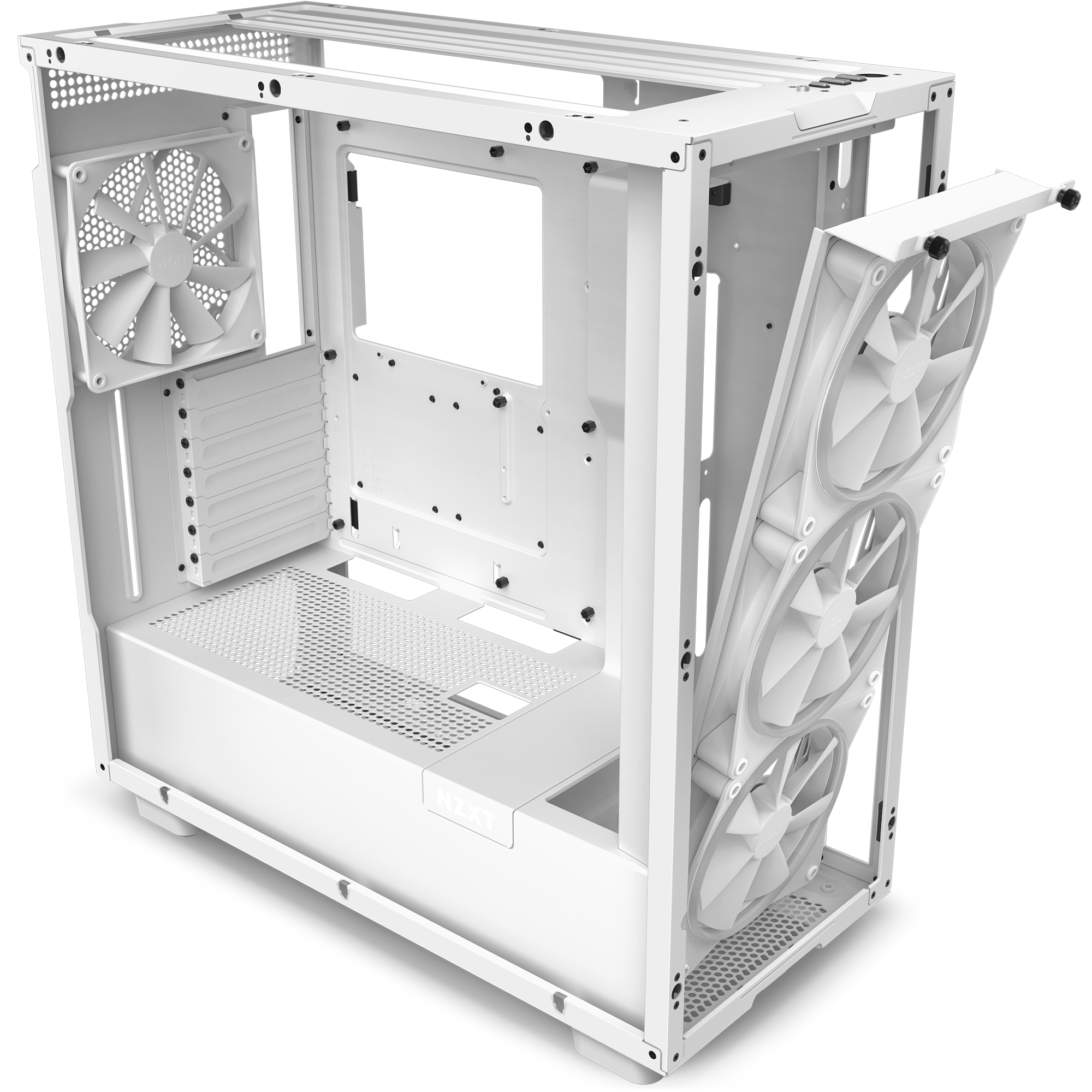

Você também pode remover facilmente o suporte da ventoinha frontal soltando os dois parafusos encontrados na parte superior do suporte. Se você tiver a versão Elite do gabinete, talvez também precise remover uma pequena placa de cobertura que ajuda a arrumar os fios antes de remover o suporte frontal. Isso facilita não apenas a instalação de ventiladores, mas também pode ajudar na instalação de radiadores de montagem frontal de até 360 mm de comprimento.

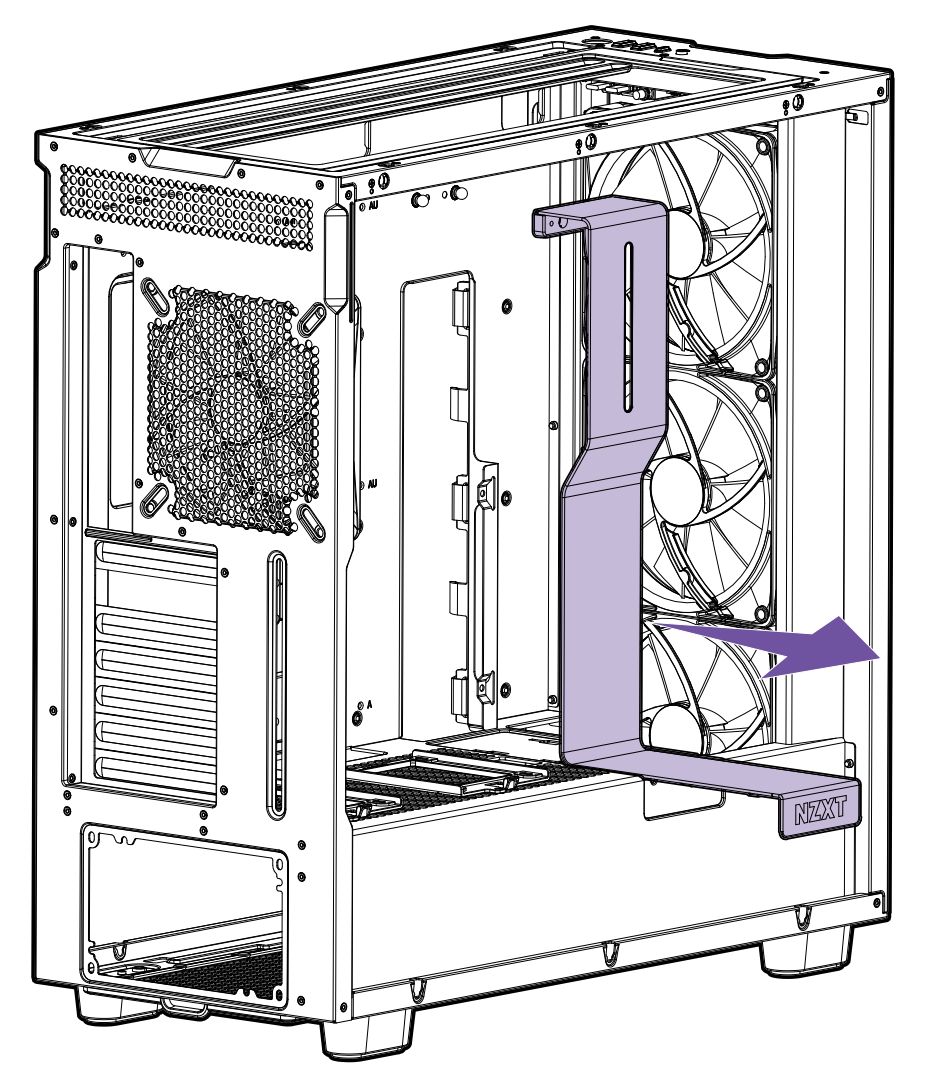

Por fim, a barra de cabos incluída pode ser facilmente removida soltando-se os dois parafusos de retenção localizados atrás da própria barra. Em seguida, puxe-a com força e ela se soltará das articulações esféricas superiores e deslizará facilmente para fora, proporcionando maior acesso ao rotear os cabos.
Use as guias de gerenciamento de cabos

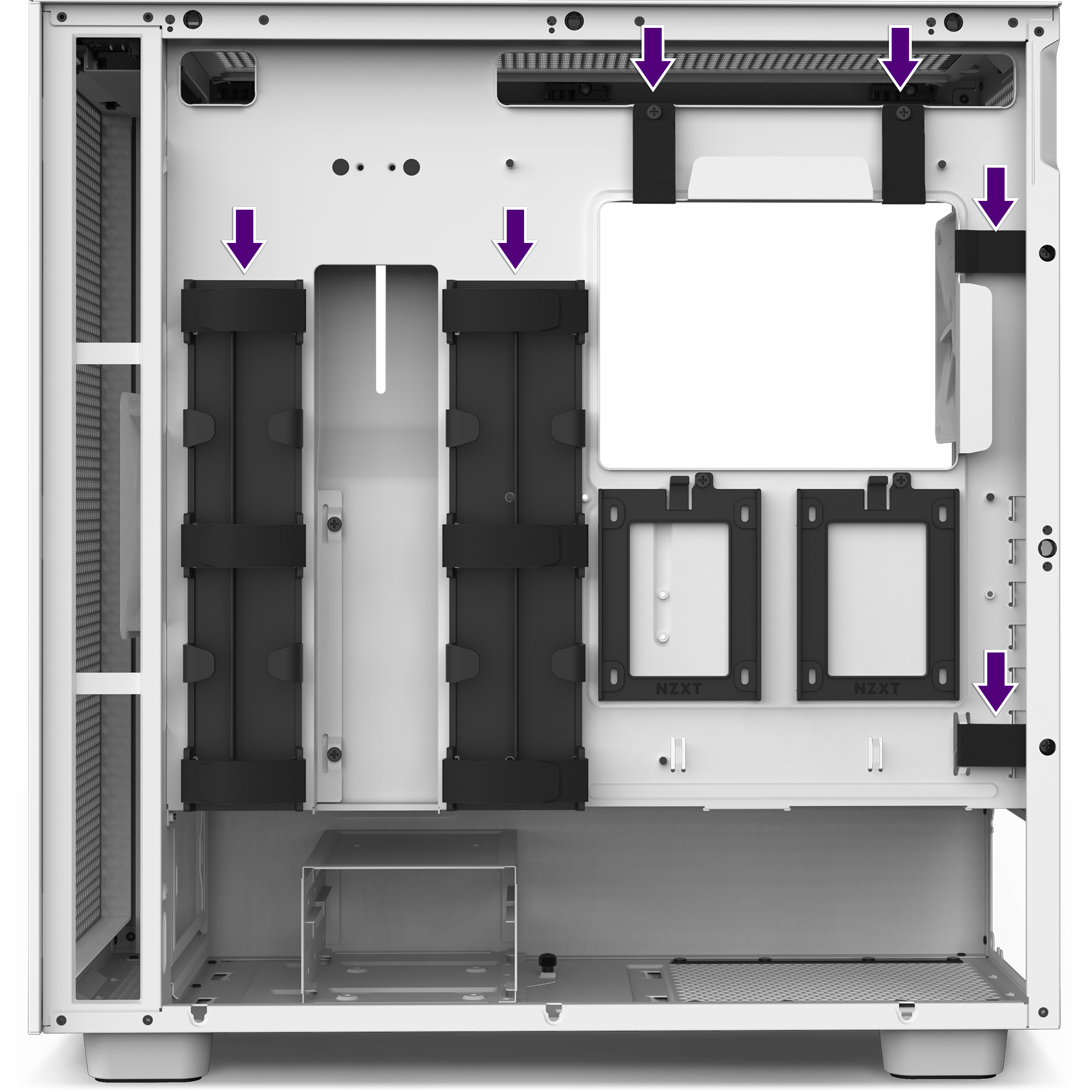

Por falar em roteamento de cabos, todos os gabinetes da série H7 têm guias de gerenciamento de cabos integradas para ajudar você a gerenciar todos os cabos do seu equipamento. Essas guias também incluem várias tiras de velcro para ajudar a prender os cabos, além de guias pré-moldadas e algumas amarras adicionais para aqueles que desejam usar abraçadeiras para reduzir ainda mais a confusão de cabos.
Fizemos parte do trabalho para você

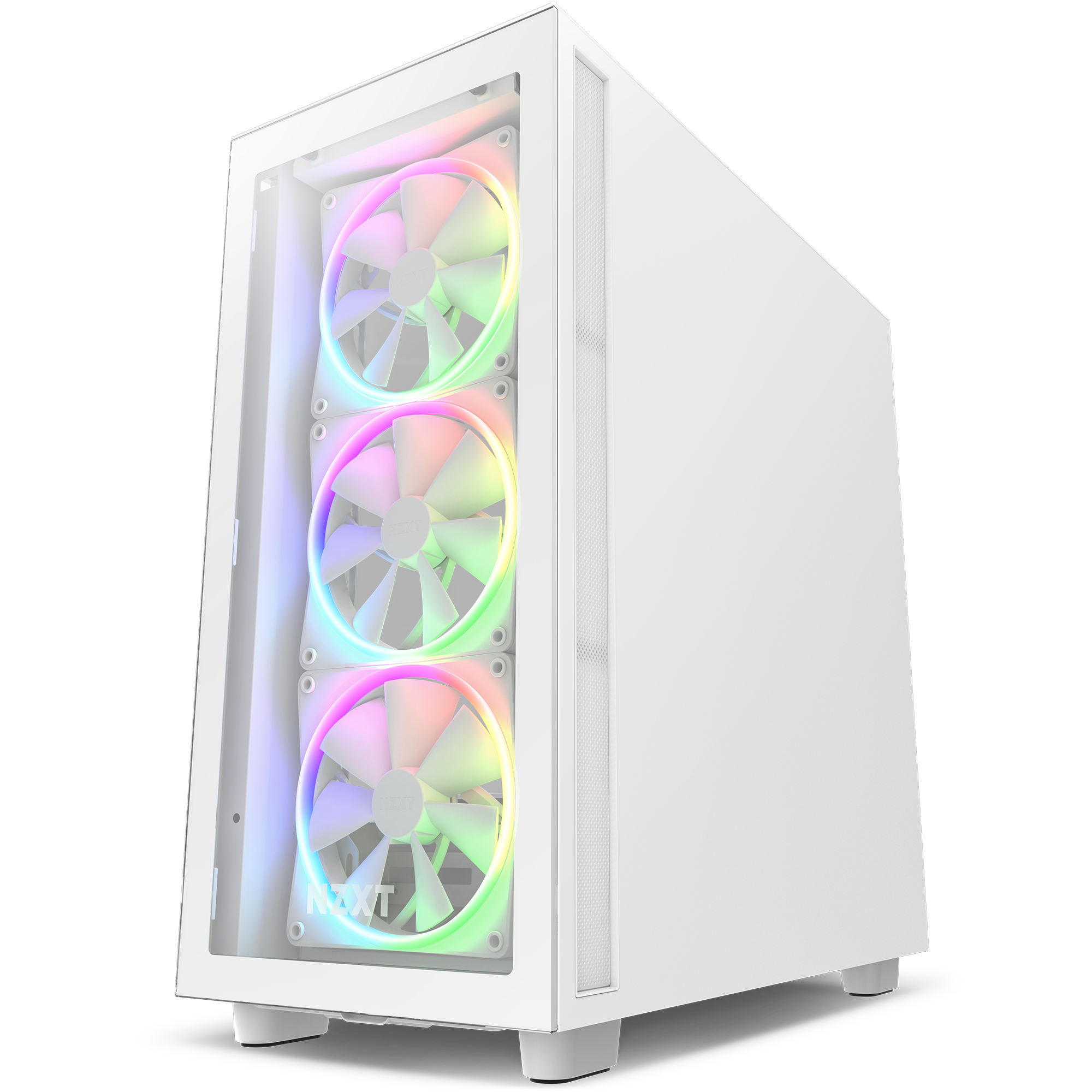

Se você tiver as versões H7 Elite* ou H7 Flow RGB do gabinete, verá que já pré-instalamos as ventoinhas frontais, juntamente com parte do roteamento de cabos, prontas para sair da caixa. Se você é um construtor iniciante ou veterano e quer economizar tempo e trabalho, esses ventiladores pré-instalados são um ótimo começo para a sua construção.
*O H7 Elite da foto acima é o modelo -01 lançado na primavera de 2022. As versões mais recentes do H7 Elite incluirão as ventoinhas de núcleo NZXT F140 RGB. Para obter mais informações, consulte o guia no link abaixo:
Suporte da NZXT - Por que meu gabinete H7 Elite é diferente?
Onde devo instalar meus ventiladores e radiadores?

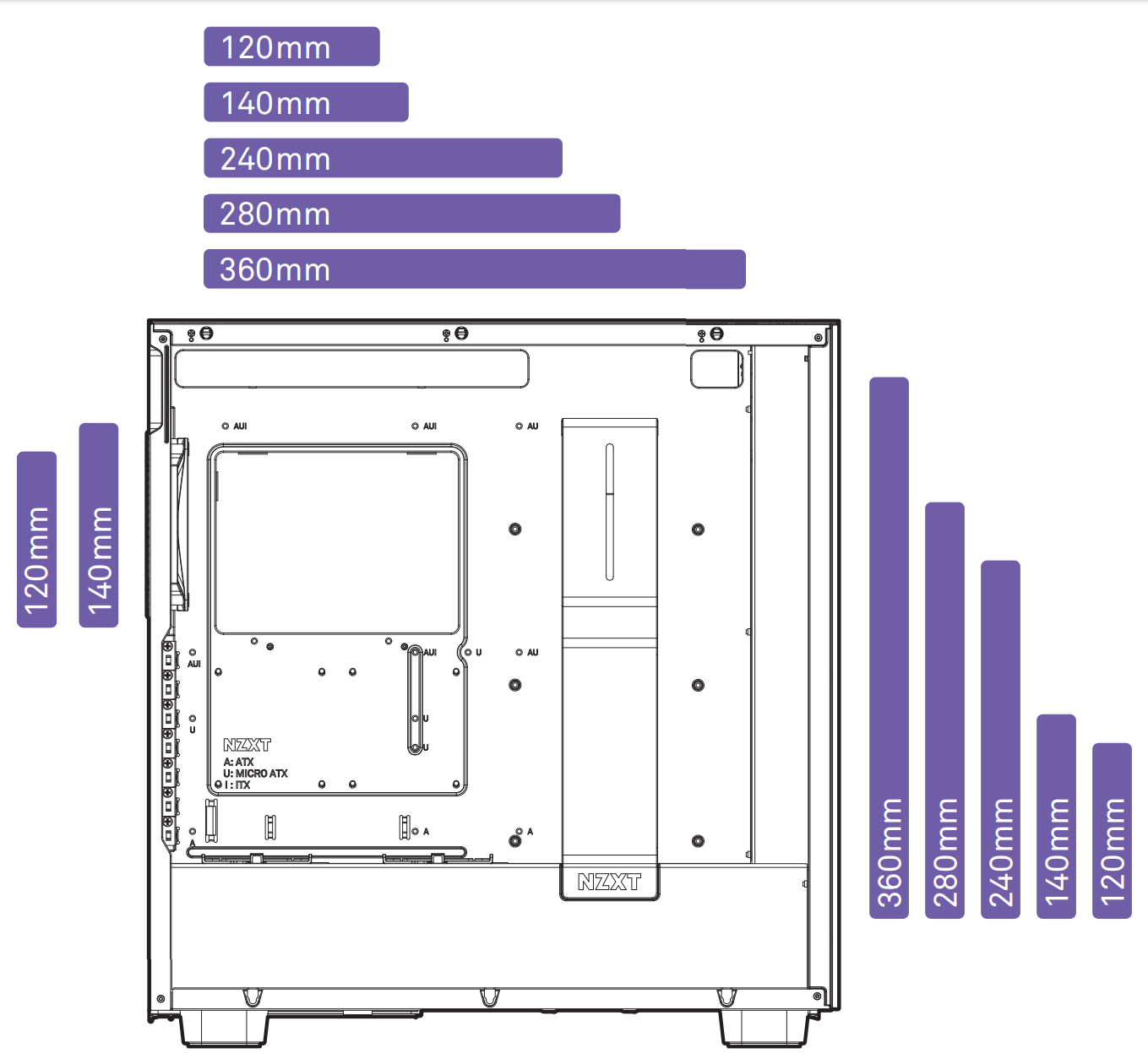

Devido ao seu grande tamanho, a série de gabinetes H7 inclui várias opções de montagem de radiadores dentro do gabinete. Se você estiver usando um único radiador em sua estrutura, como um cooler líquido AIO NZXT Kraken Series, recomendamos montar o radiador na parte traseira do gabinete para coolers menores, como o NZXT Kraken 120, ou na parte superior do gabinete para radiadores maiores, como os nossos coolers NZXT Kraken 280 ou NZXT Kraken Elite 360.

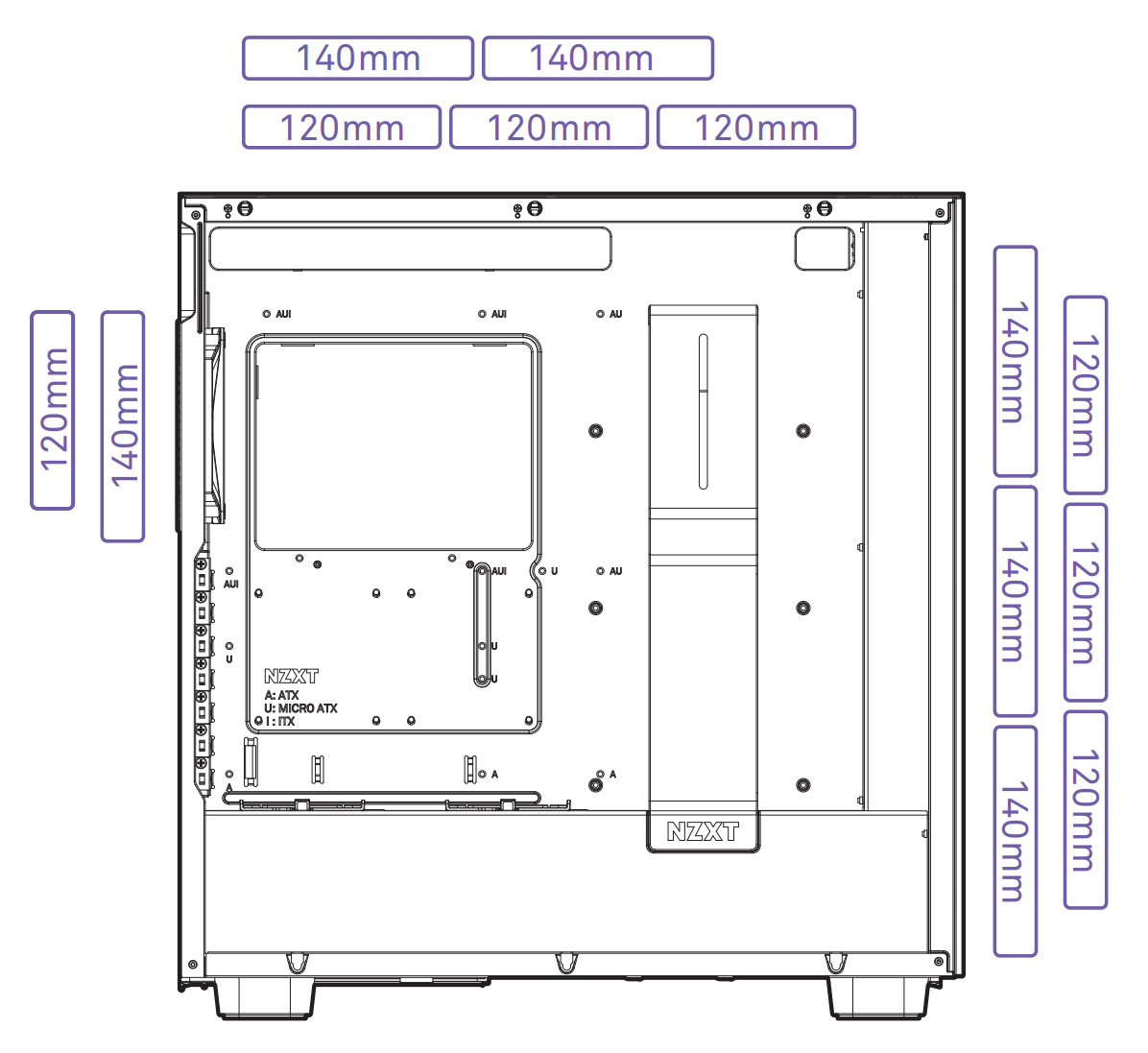

Quanto às ventoinhas, mais uma vez o tamanho do H7 proporciona maior flexibilidade quando se trata de escolher ventoinhas para o seu equipamento. A parte frontal do gabinete pode suportar até três (3) ventoinhas de 120 mm ou 140 mm, como a NZXT F-Series, enquanto a parte superior pode suportar até três (3) ventoinhas de 120 mm ou duas (2) de 140 mm. Por fim, a parte traseira do gabinete pode suportar uma única ventoinha de 120 mm ou 140 mm. Você também não está limitado às ventoinhas da marca NZXT, portanto, sinta-se à vontade para escolher as ventoinhas que melhor se adaptam ao visual que você deseja para a sua construção.
Para orientação, a fim de otimizar o fluxo de ar, recomendamos que você monte os ventiladores com a parte frontal atuando como uma entrada e a parte superior e traseira atuando como uma saída . Para obter mais informações sobre a orientação de seus ventiladores específicos, consulte o manual do usuário do ventilador.
Quais placas-mãe posso usar?

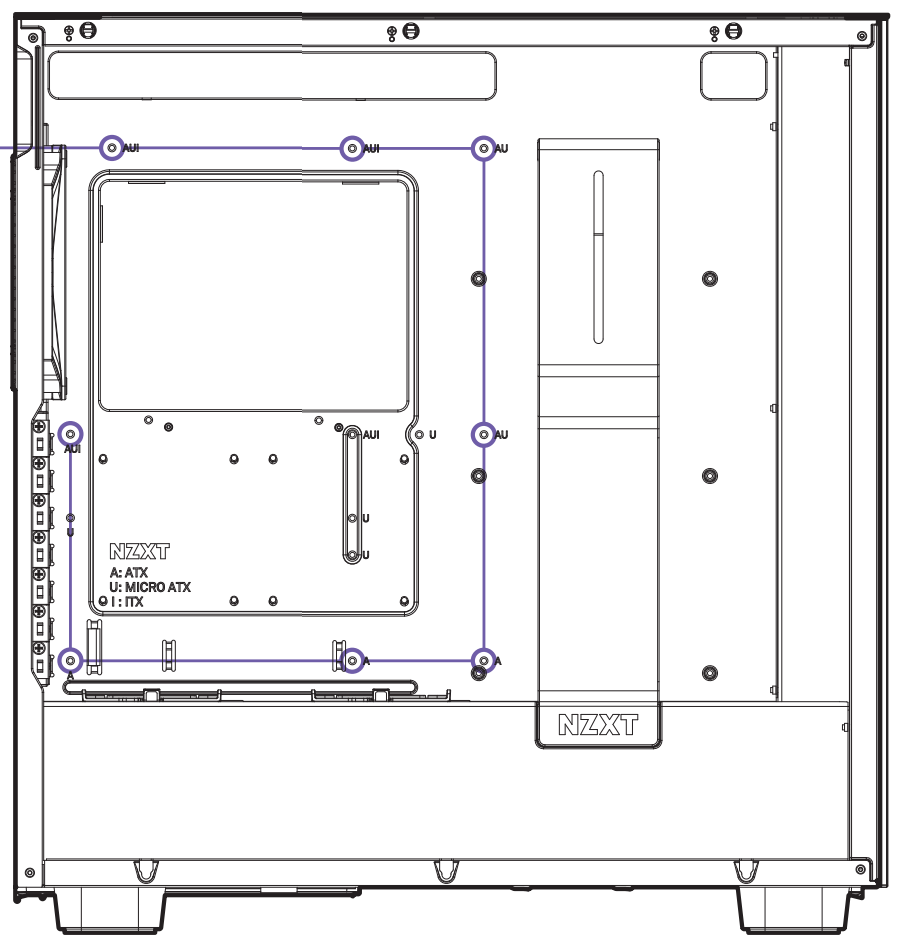

Ao sair da caixa, a série H7 estará pré-configurada e pronta para a maioria das placas-mãe ATX e ITX , como as nossas placas-mãe NZXT N Series, no entanto, o gabinete também é compatível com as placas-mãe mATX (Micro ATX) , bastando que você troque a fileira inferior de espaçadores dos orifícios de montagem marcados com A para os orifícios marcados com um U.
Vale a pena observar que, embora o gabinete possa acomodar muitas placas-mãe E-ATX , isso exigirá a remoção da barra de cabos e pode não ter a aparência mais limpa, além de não ter suporte de largura total para montagem. Por esse motivo, não oferecemos suporte oficial para a construção da série H7 usando placas-mãe E-ATX.
Tens alguma dúvida que não foi coberta por este guia ou precisas de mais ajuda? Sê à vontade para contactar a nossa equipa de Suporte ao Cliente e um dos nossos simpáticos agentes estará lá para te ajudar.
