O processo para conectar ventiladores RGB NZXT no seu PC varia dependendo do modelo dos ventiladores, bem como de outros componentes do PC. A maioria dos ventiladores NZXT exigirá um Controlador RGB adicional para conexão, mas há algumas exceções, como a série Performance Fan e os ventiladores Case Version incluídos em alguns gabinetes RGB.
Meus ventiladores precisam de um Controlador RGB NZXT?
Isso dependerá do modelo do ventilador que você está usando e de como ele foi adquirido, porém uma divisão básica pode ser encontrada abaixo:
Compatibilidade Controlador de Ventilador RGB | ||
| Modelo do Ventilador | Controlador Necessário | Tipo de Conector |
|
F-Series RGB F120 RGB | F140 RGB |
Sim (incluído no pacote múltiplo) |
|
|
F-Series RGB Duo F120 RGB Duo | F140 RGB Duo |
Sim (incluído no pacote múltiplo) |
|
|
F-Series RGB Core F120 RGB Core | F140 RGB Core |
Sim (incluído no pacote múltiplo) |
|
|
F-Series RGB Core (Single-frame) F240 RGB Core | F360 RGB Core F280 RGB Core | F420 RGB Core |
Opcional |
|
|
Performance Fan F120X | F140X |
Opcional |
|
|
Performance Fan (Single-frame) F240X | F360X | F280X |
Opcional |
|
Ventiladores Case Version incluirão ou um conector 4 pinos NZXT RGB integrado com um cabo derivação 3 pinos 5V ARGB ou podem incluir um adaptador ou controlador pré-instalado. Para mais informações, consulte o manual do usuário do seu gabinete.
Meu ventilador não está listado, o que faço?
Ventiladores mais antigos, como a série Aer RGB, podem usar o mesmo conector 4 pinos NZXT RGB ou podem ter um tipo de conexão dedicado. Para mais informações, consulte o manual do usuário do seu ventilador.
O Kraken Core é único pois não é compatível com nenhum controlador RGB NZXT e, em vez disso, utiliza RGB Endereçável 5V. Para mais informações, veja o guia aqui:
Conectando Ventiladores NZXT de 8 pinos

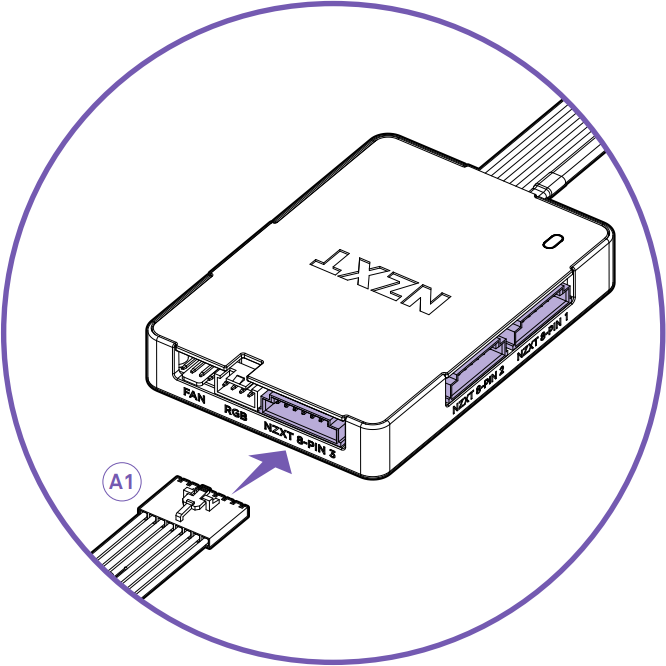

O conector 8 pinos NZXT PWM + RGB foi introduzido para simplificar o processo de instalação dos ventiladores, apresentando um conector com chave para se conectar diretamente a controladores como o NZXT Control Hub ou outros produtos compatíveis. Para conectar um ventilador de 8 pinos, alinhe o conector com a porta de 8 pinos e insira até sentir um clique. Para desconectá-lo, aperte o clipe para destravar o cabo e puxe-o.
O conector de 8 pinos permite que o controlador identifique o ventilador conectado e acesse informações como o número de LEDs e quais animações serão compatíveis. Uma lista de produtos com conector de 8 pinos pode ser encontrada abaixo:
Produtos Compatíveis NZXT 8 pinos | |
| Controladores |
|
| Coolers para CPU |
|
| Gabinetes |
|
Se você não possui um produto compatível com 8 pinos e comprou um ventilador novo independente, um controlador de ventilador não é necessário. Ventiladores de 8 pinos, como a série Single-frame RGB Core e Single-frame Performance Fan, incluirão um adaptador adicional na caixa para dividir o conector de 8 pinos nos seguintes conectores:
- Ventilador PWM de 4 pinos
- 4 pinos NZXT RGB
- Inclui cabo derivação 3 pinos 5V RGB Endereçável (ARGB)
Para mais informações sobre o uso desses adaptadores, consulte a seção para conectar ventiladores 4 pinos NZXT RGB.
Conectando Ventiladores 4 pinos NZXT RGB
O conector 4 pinos NZXT RGB é um conector especializado para dispositivos RGB NZXT baseado em RGB Endereçável 5V com um pino de sincronização adicional para identificar produtos RGB como ventiladores, fitas de luz, etc. Isso permite que um controlador NZXT detecte o modelo exato do ventilador conectado e acesse dados como o número de LEDs presentes e quais efeitos de iluminação serão compatíveis.

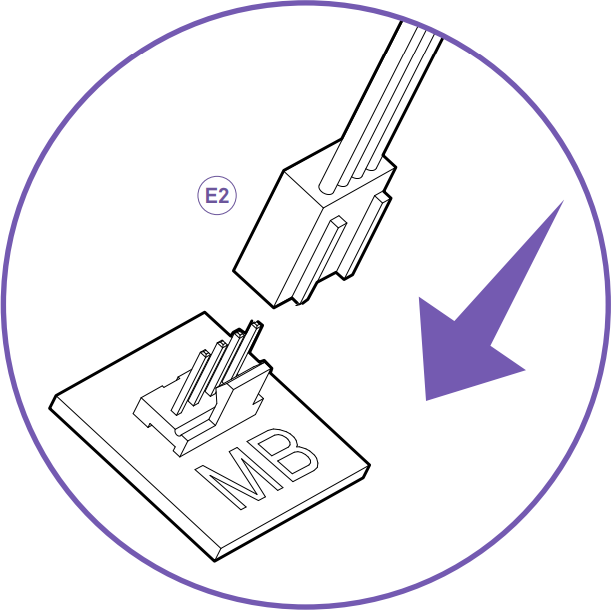

Ventilador PWM 4 pinos pode ser conectado a um cabeçalho de ventilador de 4 pinos na placa-mãe ou a um controlador compatível.

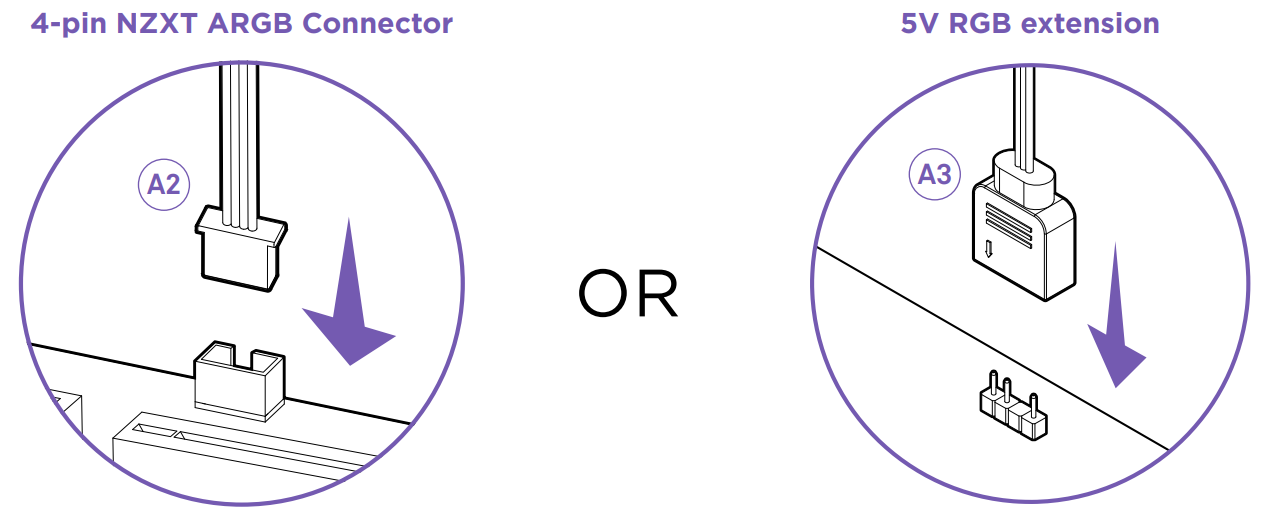

Não conecte simultaneamente NZXT RGB e 5V ARGB, isso pode resultar em danos graves aos ventiladores e/ou à sua placa-mãe/controlador. Ao conectar a conexão RGB, certifique-se de usar apenas 4 pinos NZXT RGB ou 3 pinos 5V ARGB.
Conectando Ventiladores NZXT para Gabinete
Se você comprou um gabinete NZXT com ventiladores pré-instalados, a forma exata de conectar os ventiladores dependerá do modelo. A maioria dos Ventiladores para Gabinete NZXT serão ventiladores Case Version que apresentarão as seguintes conexões:
- Ventilador PWM de 4 pinos
- 4 pinos NZXT RGB
- Inclui cabo derivação 3 pinos 5V RGB Endereçável (ARGB)
Outros gabinetes incluirão um adaptador NZXT RGB para 5V ARGB pré-instalado, como o H6 Flow RGB. Estes se conectam diretamente a um cabeçalho 5V ARGB ou podem ser conectados a um controlador removendo o adaptador.
Alguns modelos podem incluir outros ventiladores, como o F420 RGB Core incluído com o H9 Flow RGB (CM-H92FX-R1 & CM-H92FX-R2) com um adaptador pré-instalado ou podem incluir um Controlador RGB pré-instalado, como o H9 Flow RGB+ (CM-H92FX-P1 & CM-H92FX-P2).
Para mais informações sobre ventiladores com adaptador pré-instalado, veja a seção para conectar ventiladores 4 pinos NZXT RGB.
