Para recolocar ou substituir a bateria CMOS na sua placa-mãe N7 Z590, será necessário remover a tampa metálica para acessar o soquete da bateria.  É recomendado remover completamente a placa-mãe do PC antes de continuar, pois isso facilitará muito o acesso às placas.

Você precisará das seguintes ferramentas para este guia:

• Uma chave de fenda Philips #1 (para remover a placa-mãe)
• Uma espátula ou ferramenta de alavanca.  Recomenda-se nylon/plástico.

Preparando a Placa-mãe

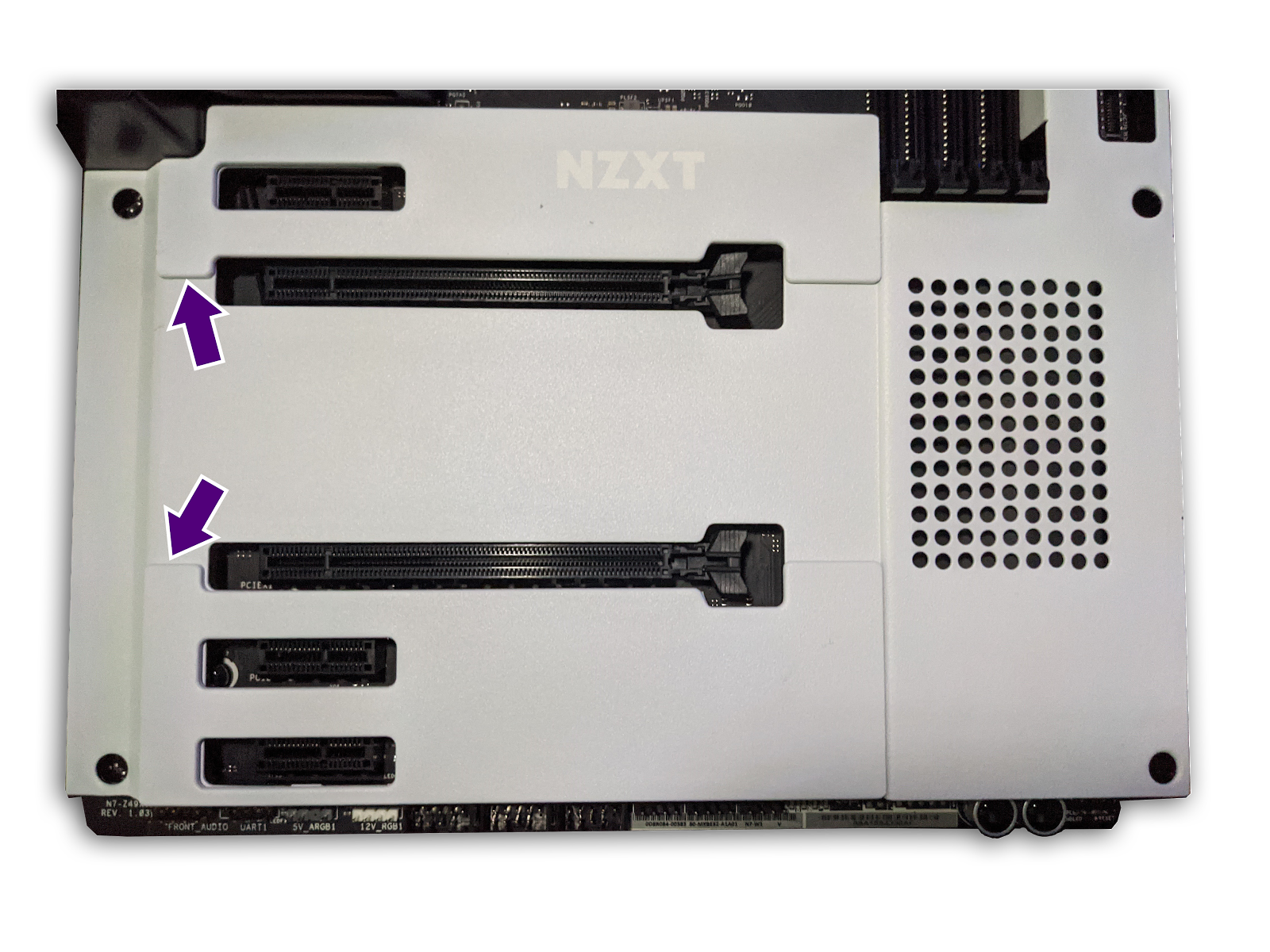

Antes de remover a tampa metálica, será necessário remover as duas tampas M.2 conforme descrito abaixo:

Removendo a Placa Metálica

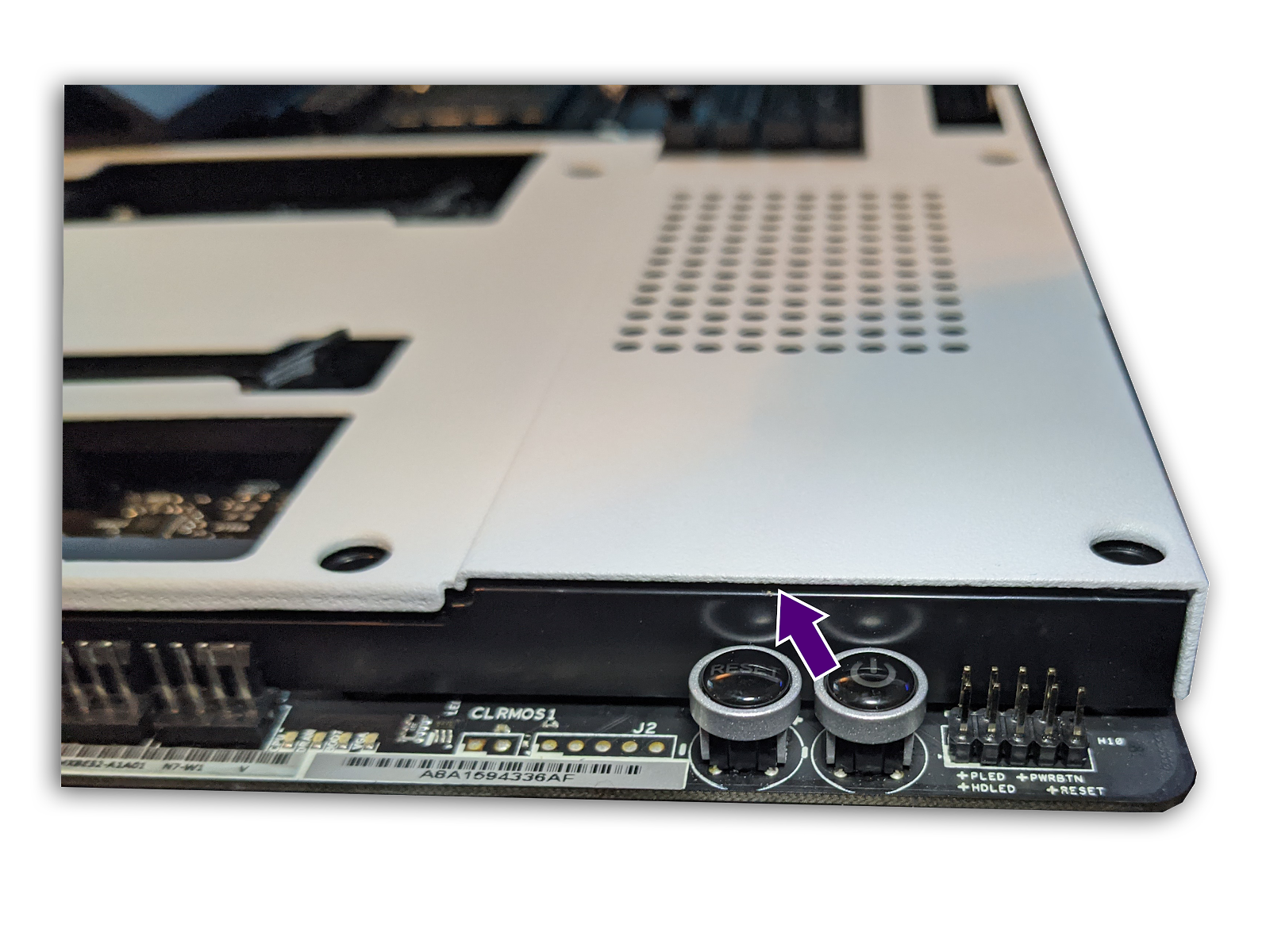

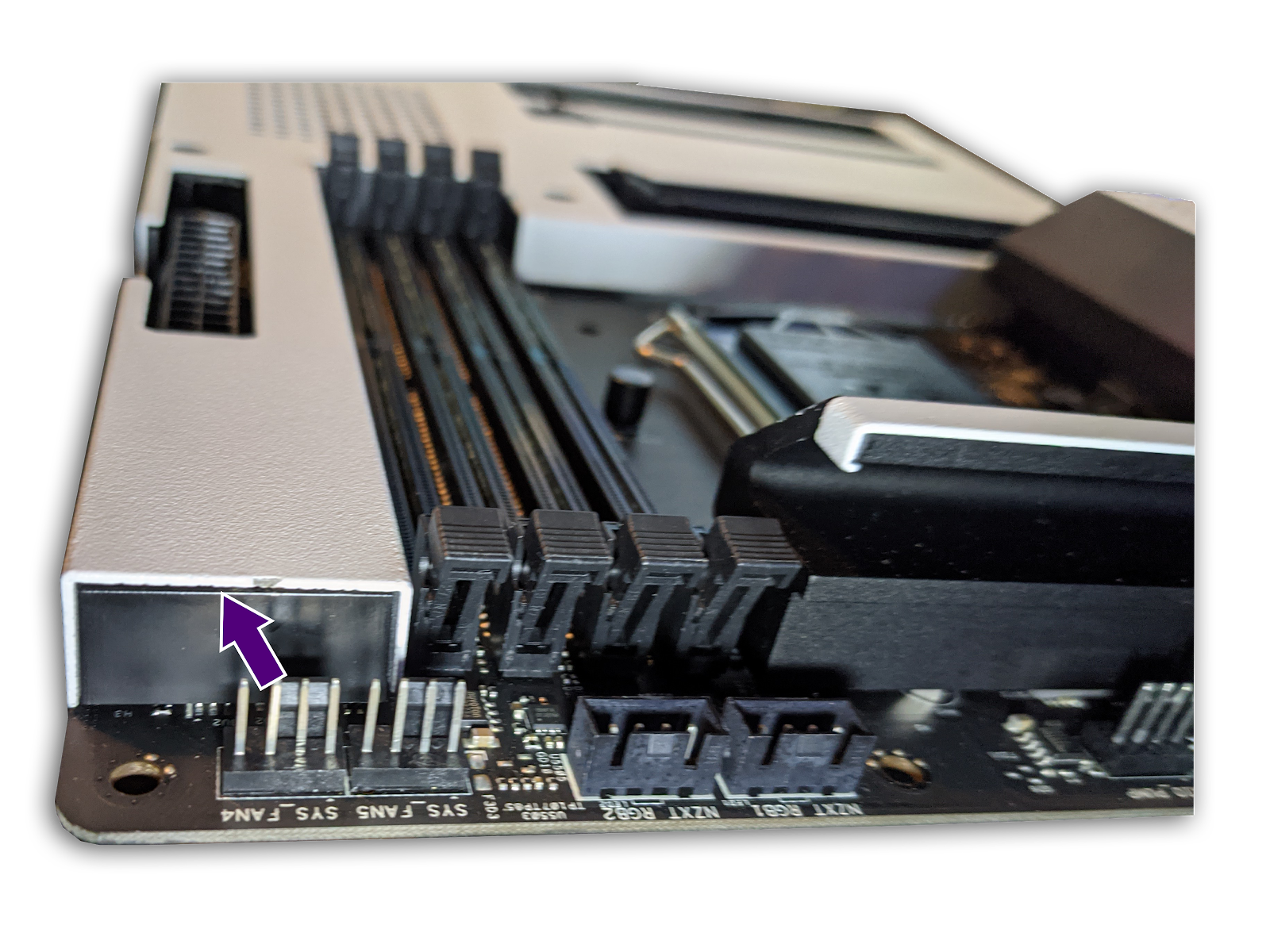

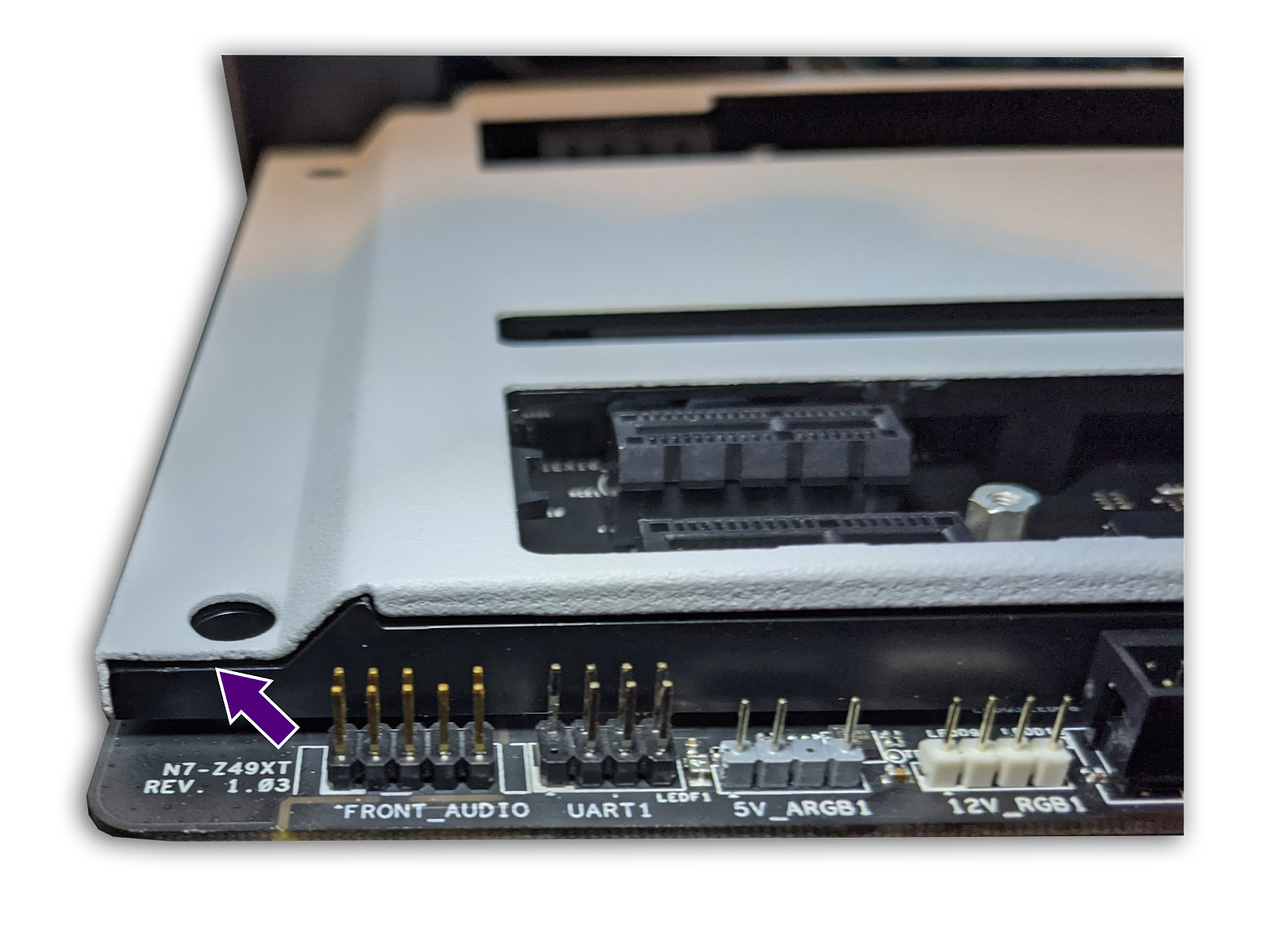

Com as tampas M.2 removidas, use sua ferramenta de alavanca para levantar a placa metálica no canto superior direito da placa-mãe, seguido pelo canto inferior direito e inferior esquerdo, conforme mostrado nas imagens abaixo:

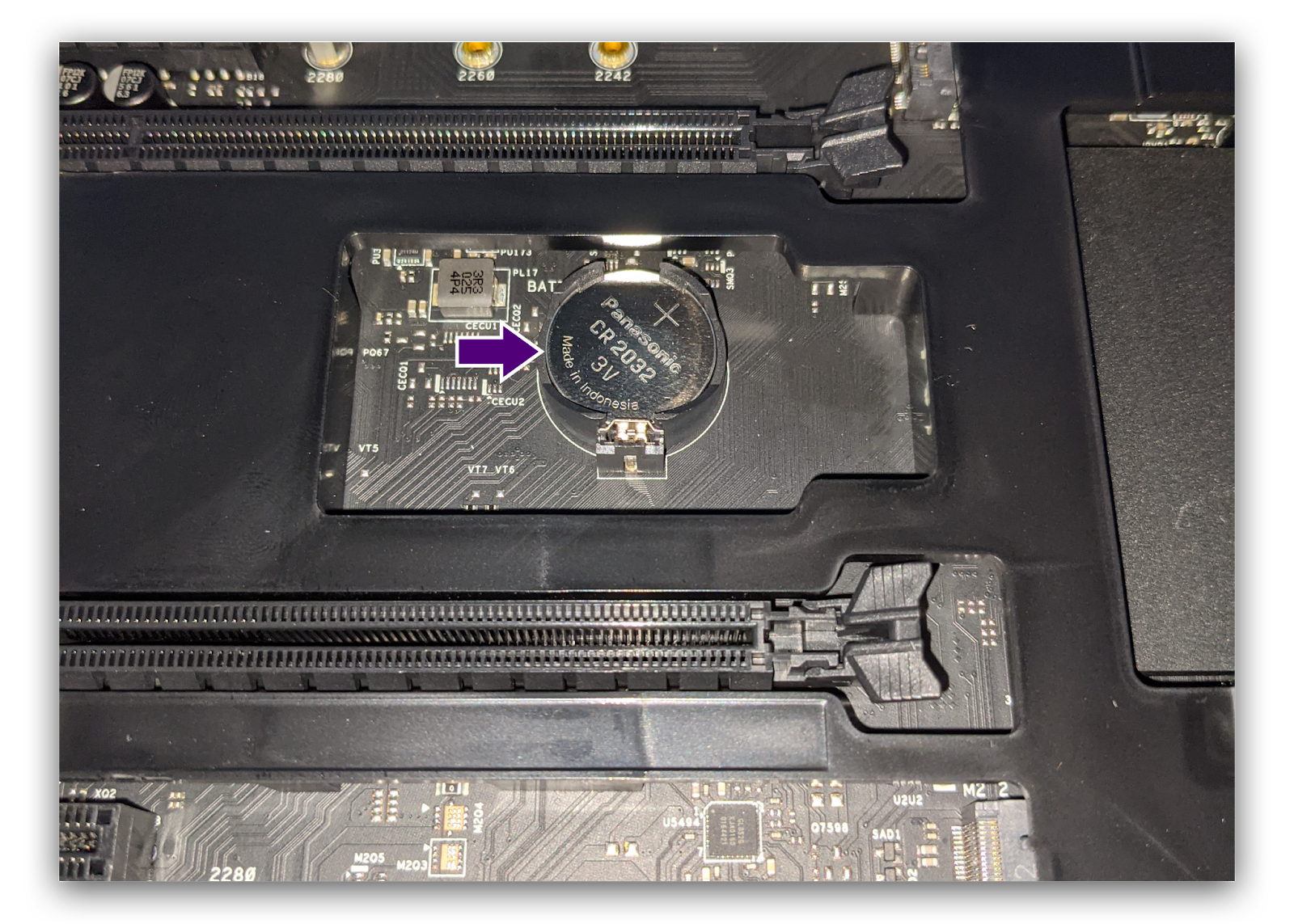

Com a placa metálica removida, o soquete da bateria CMOS ficará exposto no centro da placa.

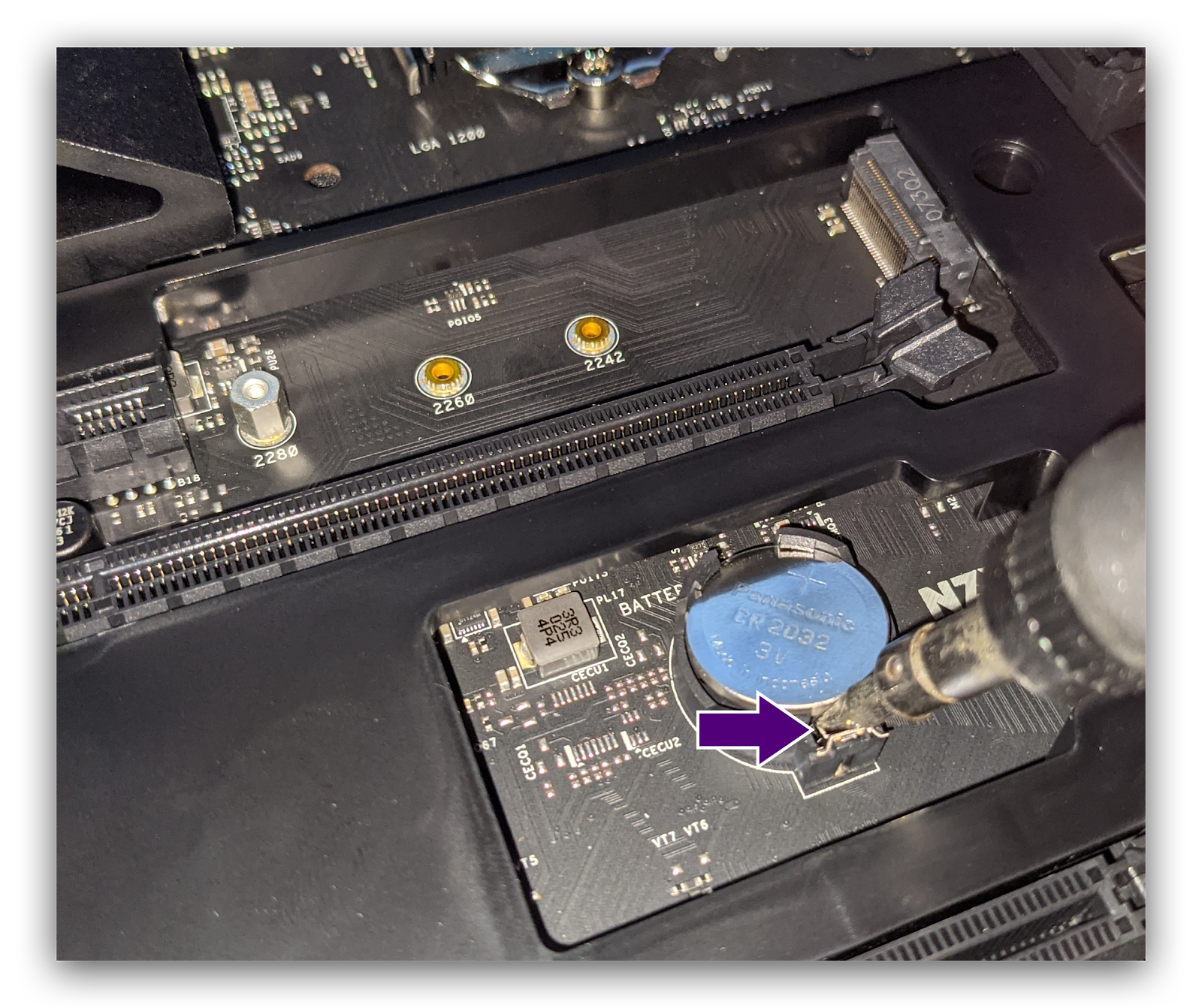

Para remover a bateria, pressione a trava de mola para fora do centro do soquete usando sua ferramenta de alavanca ou chave de fenda.

Para substituir a bateria, incline a bateria sob a borda do soquete e pressione para baixo até que a bateria encaixe no lugar.  Inverta os passos fornecidos para reinstalar as placas metálicas.
