Seja um novo bloco de água RGB para seu loop de resfriamento personalizado, ou uma tira de destaque para adicionar um pouco mais de destaque ao seu sistema, você pode precisar usar uma conexão 5V Addressable RGB (ARGB) ou 12V RGB com seu PC.
Diferentemente de muitos produtos NZXT que utilizam cabeçalhos 4 pinos NZXT RGB ou 8 pinos NZXT RGB+PWM que detectam e configuram automaticamente assim que conectados, produtos que usam 5V ARGB exigirão uma configuração adicional antes de aparecerem no software NZXT CAM para sua placa-mãe.
| 12V RGB vs. 5V ARGB vs. NZXT RGB |
|

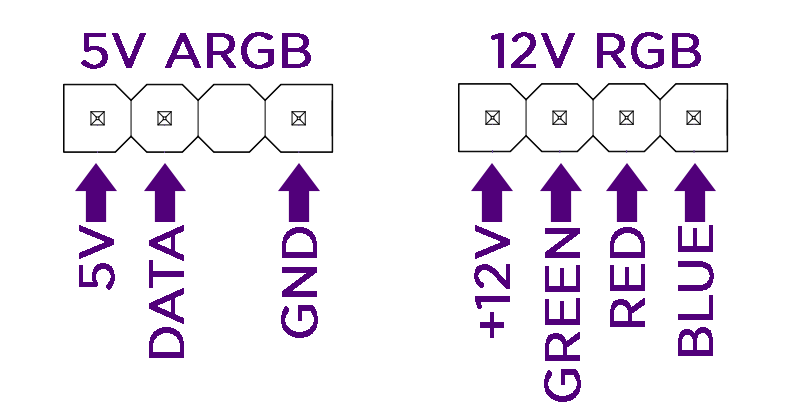

Os tipos mais comuns de produtos RGB que você encontrará são 5V ARGB e 12V RGB, com a principal diferença entre os dois, além da voltagem de entrada, sendo que 5V ARGB é um padrão Digital RGB enquanto 12V RGB é um padrão Analógico RGB. Produtos RGB digitais podem ser controlados individualmente por LED, permitindo animações e gradientes dentro de um único dispositivo. Produtos RGB analógicos geralmente não permitem animações avançadas ou gradientes, estando limitados a uma única cor em todo o cabeçalho. NZXT RGB é um método proprietário de RGB baseado em 5V ARGB que adiciona um pino de sincronização adicional que permite ao CAM identificar e configurar dispositivos conectados. |
Conectando dispositivos 5V ARGB e 12V RGB.

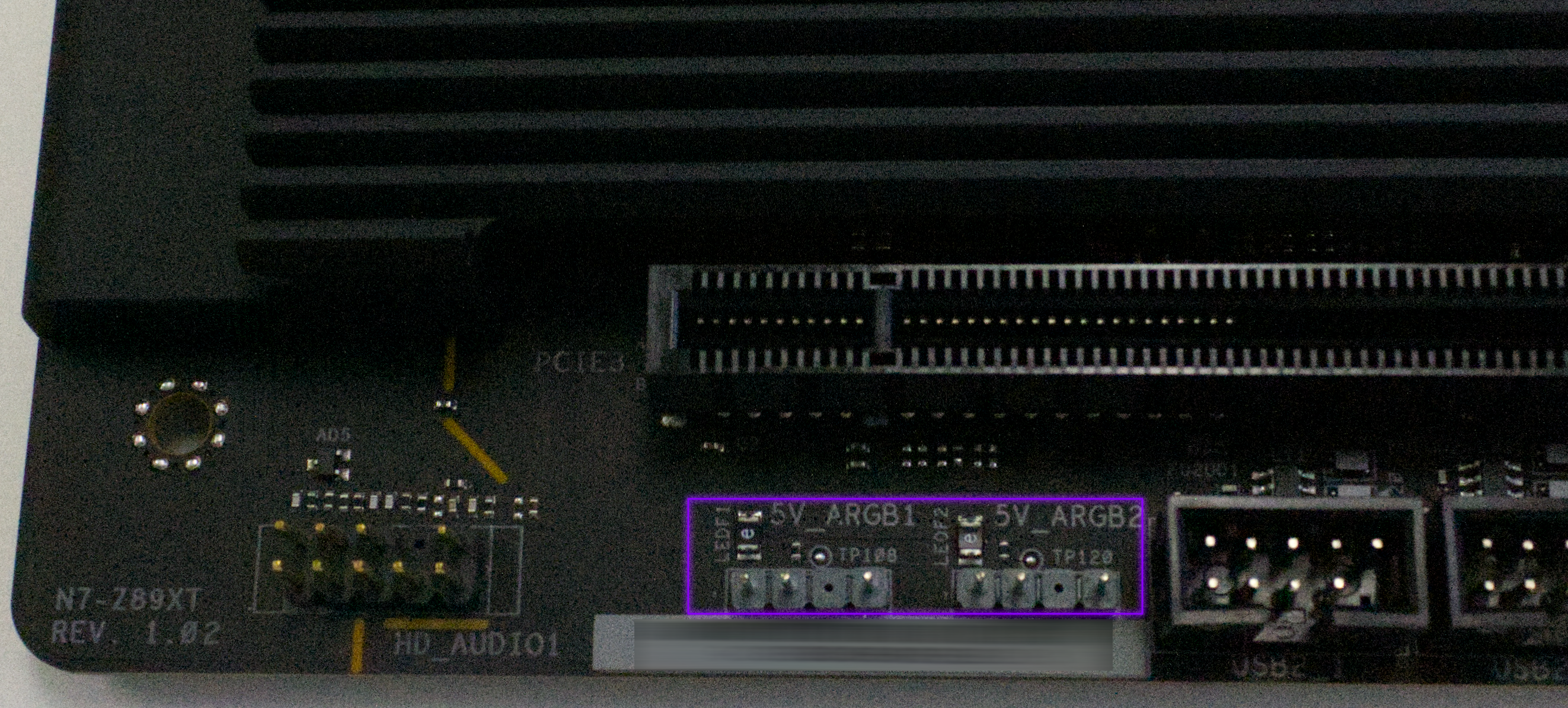

Dependendo da sua placa-mãe, você pode conectar dispositivos 5V ARGB e 12V RGB aos conectores apropriados. Nem todas as placas-mãe possuem ambos os conectores, portanto, recomenda-se verificar o manual do usuário da sua placa-mãe antes de escolher dispositivos RGB para seu sistema.
Cada cabeçalho suporta apenas um certo número de LEDs, para mais informações consulte a página de especificações da placa-mãe ou o manual do usuário.
| Posso conectar RGB 12V em cabeçalhos 5V ARGB? |
|
Não conecte dispositivos 12V RGB em cabeçalhos 5V ARGB ou vice-versa. Conectar incorretamente dispositivos RGB ao cabeçalho errado pode resultar em danos permanentes ao dispositivo e/ou ao seu PC. |
Configurando dispositivos 5V ARGB e 12V RGB no CAM

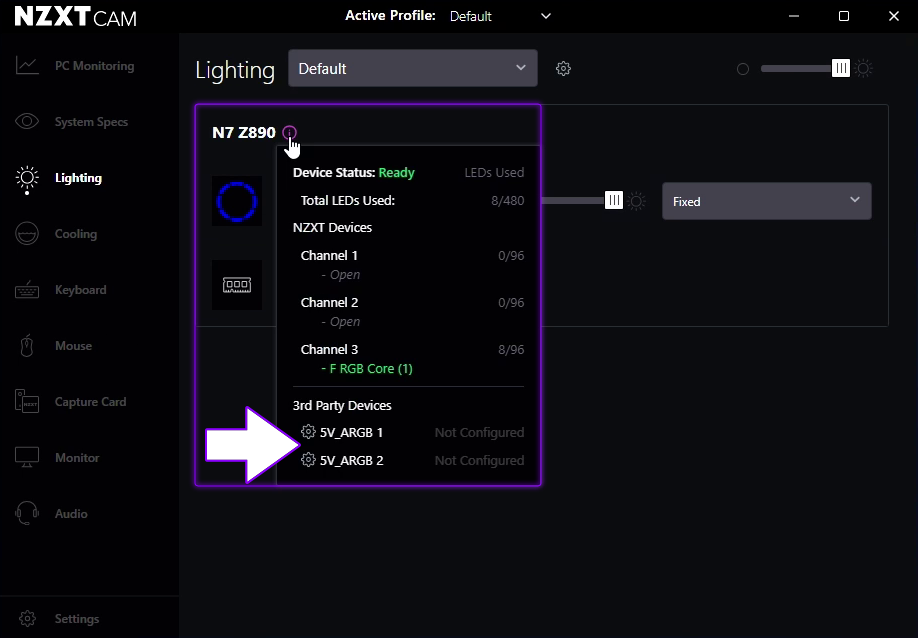

Com seu(s) dispositivo(s) conectado(s), você precisará configurar o software CAM para comunicar-se corretamente com o dispositivo. Para isso, abra a aba Lighting no software CAM e clique no ícone 🛈 ao lado do nome da placa-mãe. Com o painel de configurações expandido, clique no ícone ⚙ ao lado do(s) cabeçalho(s) apropriado(s).

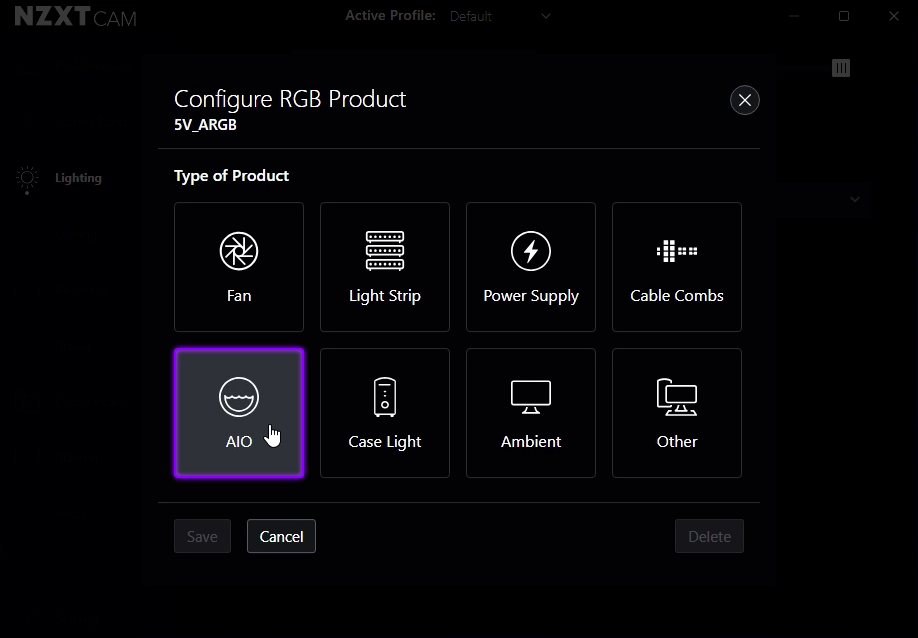

Selecione um tipo de dispositivo para o rótulo, isso deve corresponder ao dispositivo(s) usado(s) para facilitar a identificação. Se você estiver configurando um dispositivo 12V RGB, clique em Salvar e o dispositivo estará pronto para uso.

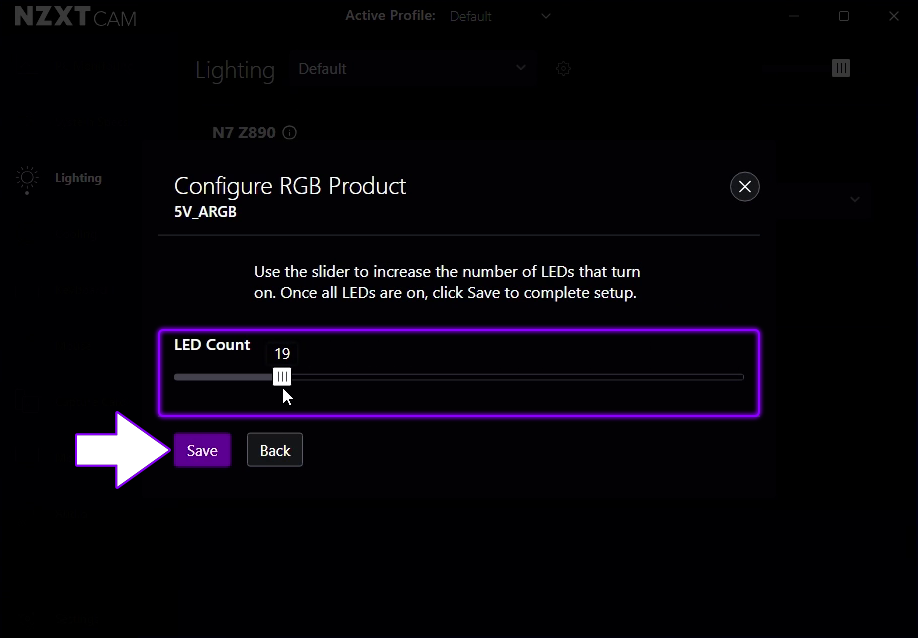

Se você estiver configurando um dispositivo 5V ARGB, será necessário definir manualmente o número de LEDs no(s) dispositivo(s) conectado(s). A maioria das placas-mãe NZXT suporta um máximo de 40 ou 80 LEDs. Para mais informações, consulte os manuais do usuário da sua placa-mãe e do dispositivo RGB. Depois de definir o número de LEDs, clique em Salvar e o dispositivo estará pronto para uso.

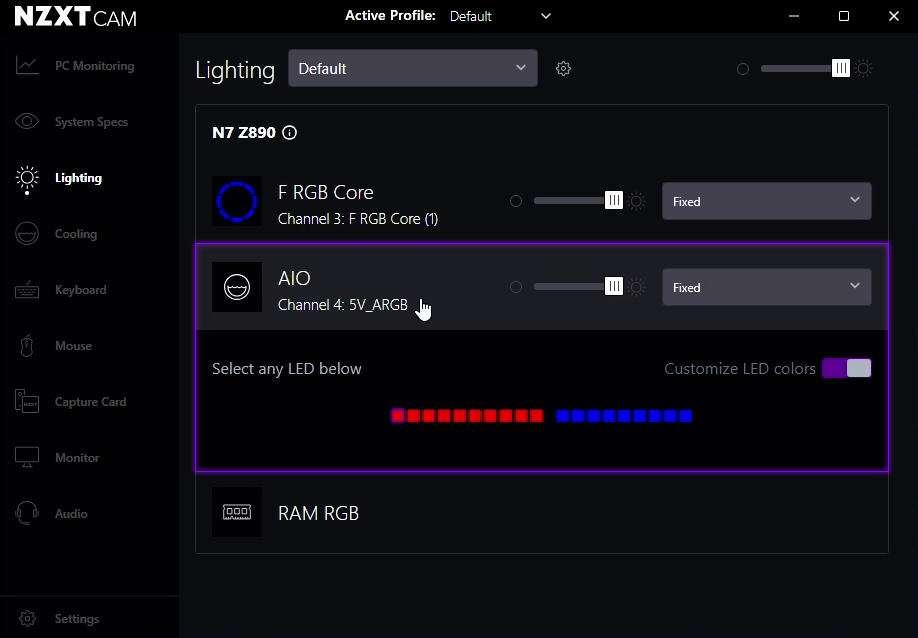

Clique no painel recém-criado para seu dispositivo para expandir suas configurações. Aqui você pode ajustar os LEDs individualmente clicando no botão Customize LED colors em certos efeitos, ou configurar animações para outros efeitos. Você também pode alterar o nome do dispositivo clicando em seu nome no painel.
