Este guia cobrirá a substituição do módulo Front I/O no gabinete H9 Flow. Para esta substituição, você precisará do seguinte:
- Um Módulo Top I/O substituto (também conhecido como Módulo USB)
- Uma chave de fenda Phillips #1
- (Recomendado) Uma bandeja magnética para peças ou organizador
- Como alternativa, você pode usar os ímãs encontrados no filtro de poeira removível.
| Guia H9 Flow (2025) | ||||||||
|
Este guia é especificamente para o H9 Flow lançado em maio de 2025. Esta versão do gabinete pode ser facilmente identificada verificando o Model# localizado na parte traseira do gabinete:
|
Preparando o Gabinete
Para substituir o Módulo Front I/O, você precisará remover os seguintes painéis do gabinete:
- Painel Superior
- Painel Frontal de Malha
- Painel Frontal de Vidro Temperado
- Painel Lateral de Vidro Temperado
- Painel Lateral de Metal
Além desses painéis, você também precisará remover o Suporte do Ventilador, a Tampa Removível do Piso e o Filtro de Poeira. O filtro de poeira pode ser removido através da fenda na parte inferior do gabinete.

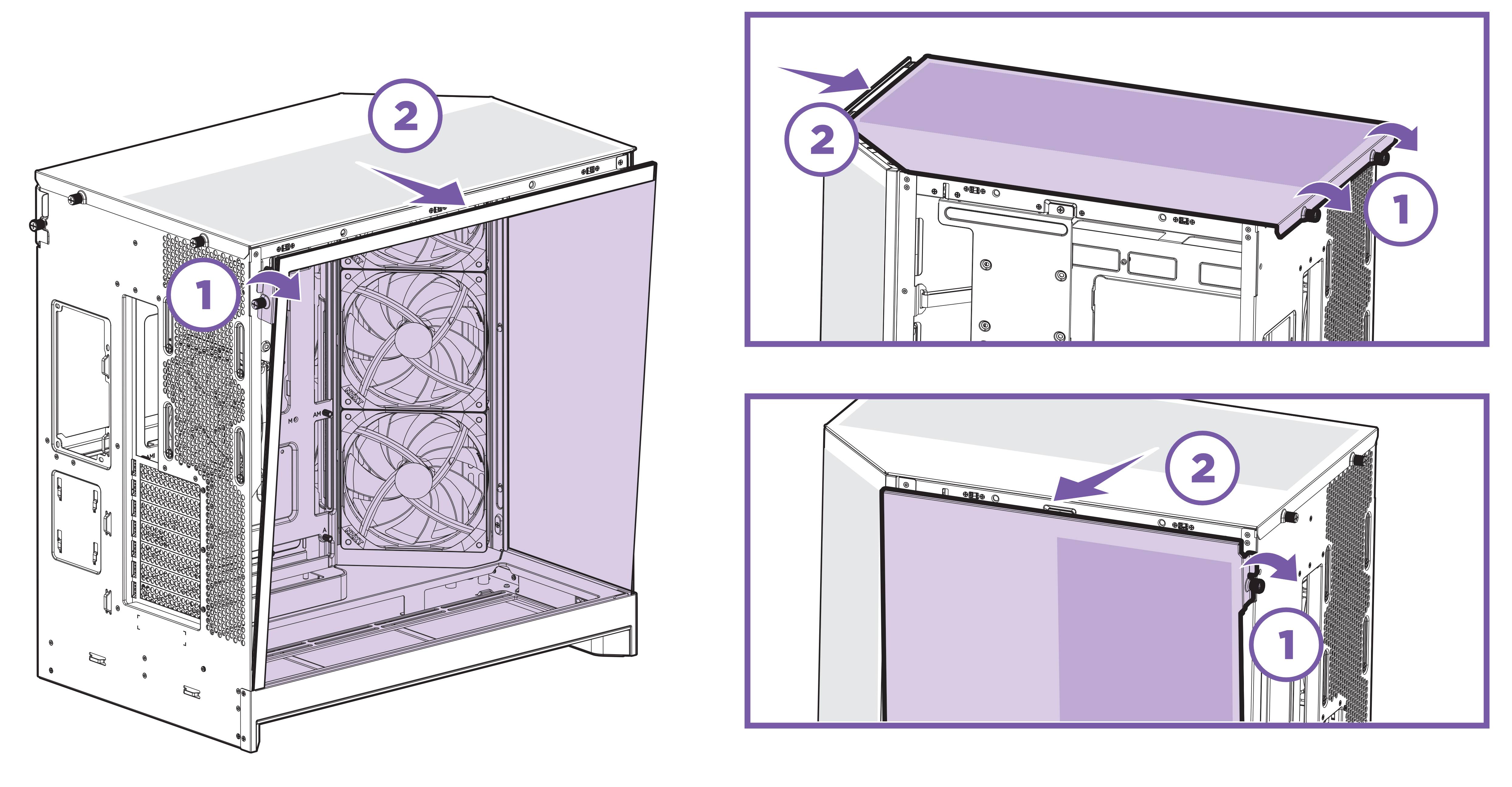

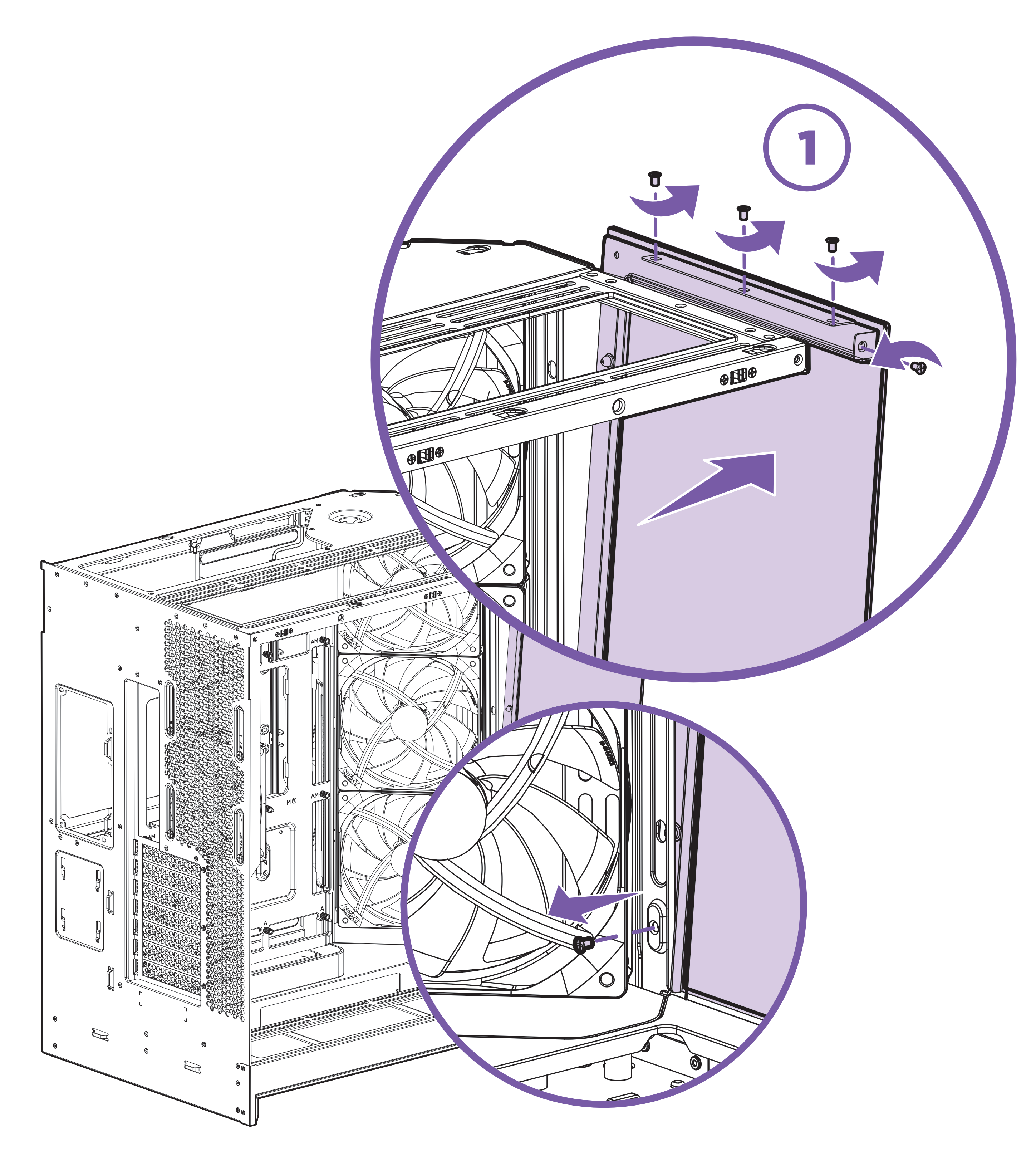

Para remover os painéis, comece afrouxando os parafusos de travamento (1). Estes são parafusos cativos e permanecerão presos aos painéis após a remoção. Uma vez que os parafusos estejam destravados, você pode remover os painéis fazendo o seguinte:
- Painéis Laterais de Vidro Temperado & Metal - Usando a aba com o parafuso de travamento, puxe o painel a partir do topo para longe do gabinete para liberar as juntas esféricas. Uma vez liberado, levante o painel para fora da fenda inferior.
- Painel Superior - Deslize o painel em direção à traseira do gabinete, depois levante o painel.

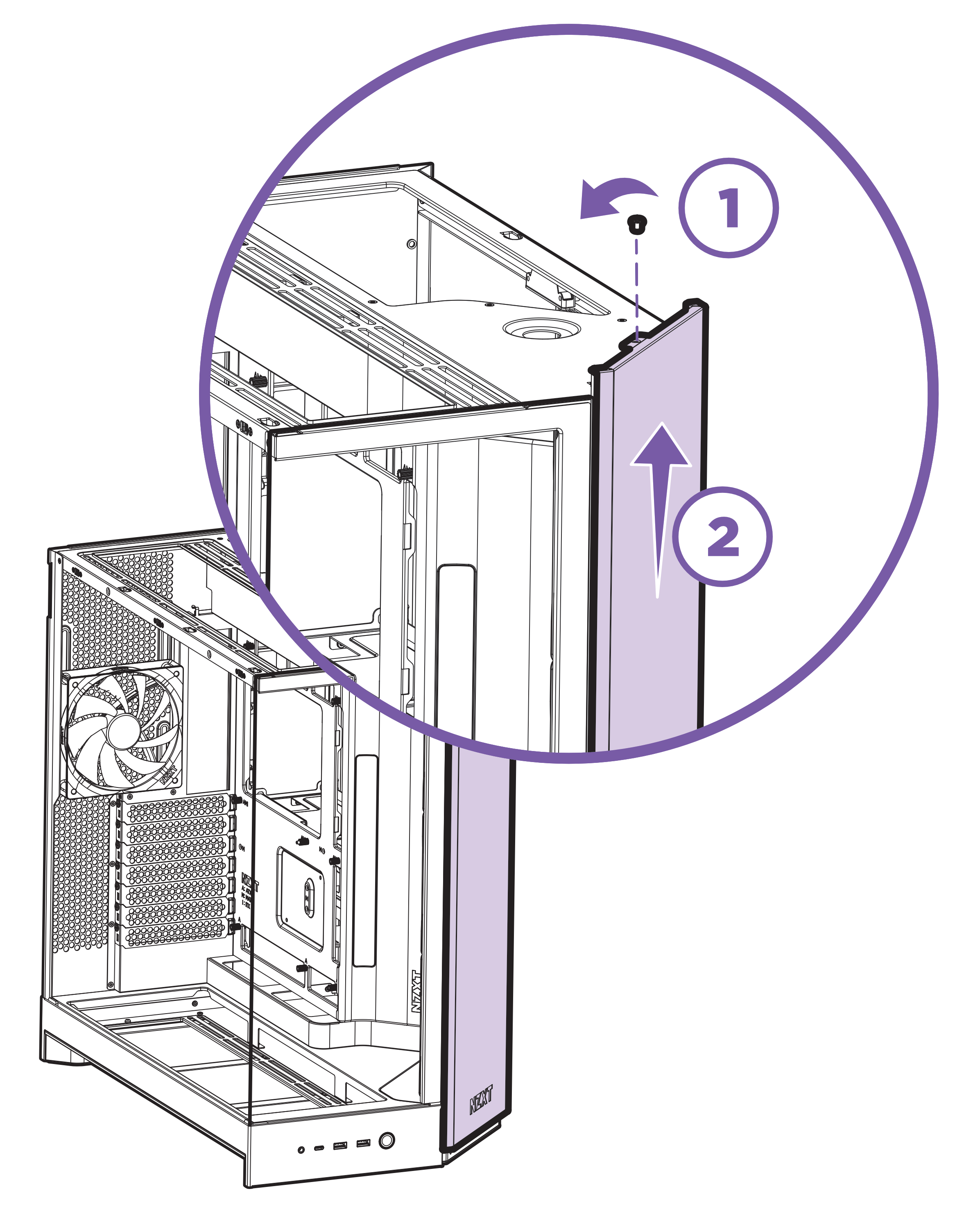

Com os painéis removidos, é recomendado remover o Painel Frontal de Malha e o Suporte do Ventilador. Use sua chave Phillips #1 para remover o parafuso de travamento no topo do painel. Com o parafuso removido, levante o painel para cima e para longe do gabinete.
Por favor, note: este não é um parafuso cativo, então é recomendado colocá-lo em uma bandeja de peças ou parafusar novamente após remover o painel.
Com o painel lateral de metal removido, afrouxe os dois parafusos cativos no topo do suporte do ventilador e então incline o suporte para longe do gabinete até que você possa levantá-lo. Não puxe os ventiladores com força, pois seus cabos ainda podem estar conectados no gabinete. Coloque o suporte de lado, próximo ao gabinete.
Finalmente, podemos remover o Painel Frontal de Vidro. Para isso, comece removendo o parafuso interno mostrado na imagem abaixo. Com o parafuso interno removido, remova os quatro parafusos no topo do painel. Com todos os parafusos removidos, incline o painel para longe do topo do gabinete e levante-o da fenda abaixo.
Por favor, note: estes não são parafusos cativos, então é recomendado colocá-los em uma bandeja ou organizador de peças. Todos esses parafusos são iguais e podem ser marcados como parafusos curtos.

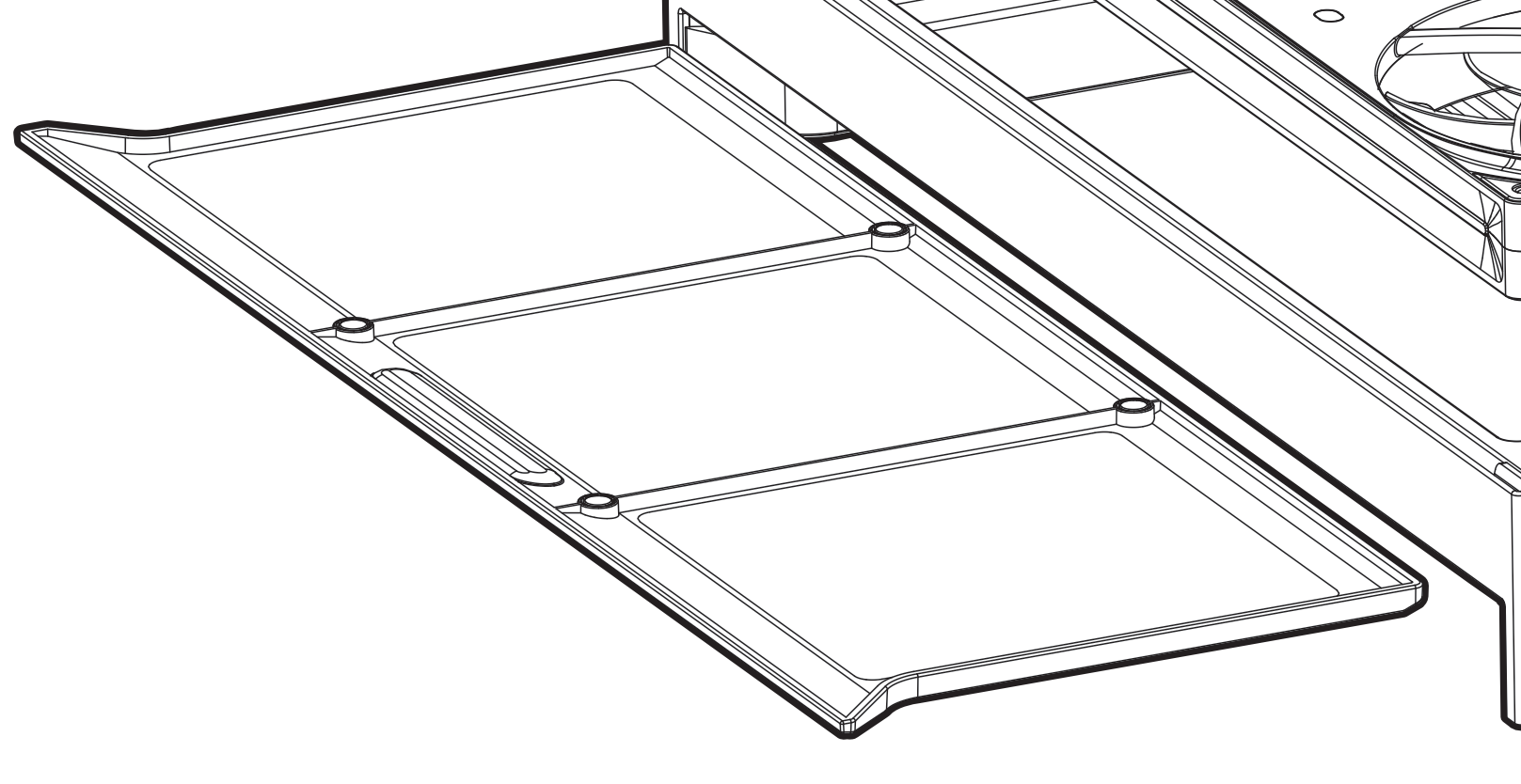

Com os painéis removidos, remova a Tampa Removível do Piso levantando-a pelo orifício exposto. Recomenda-se então recolocar o suporte do ventilador neste passo e fixá-lo temporariamente com um (1) dos parafusos cativos.
Removendo o Bezel Inferior
Para acessar o Módulo Front I/O, você precisará remover o bezel inferior do gabinete. Este bezel é fixado ao gabinete com 14 parafusos no total:
- 12 parafusos curtos (do mesmo tamanho dos que seguram o painel frontal de vidro)
- 2 parafusos longos

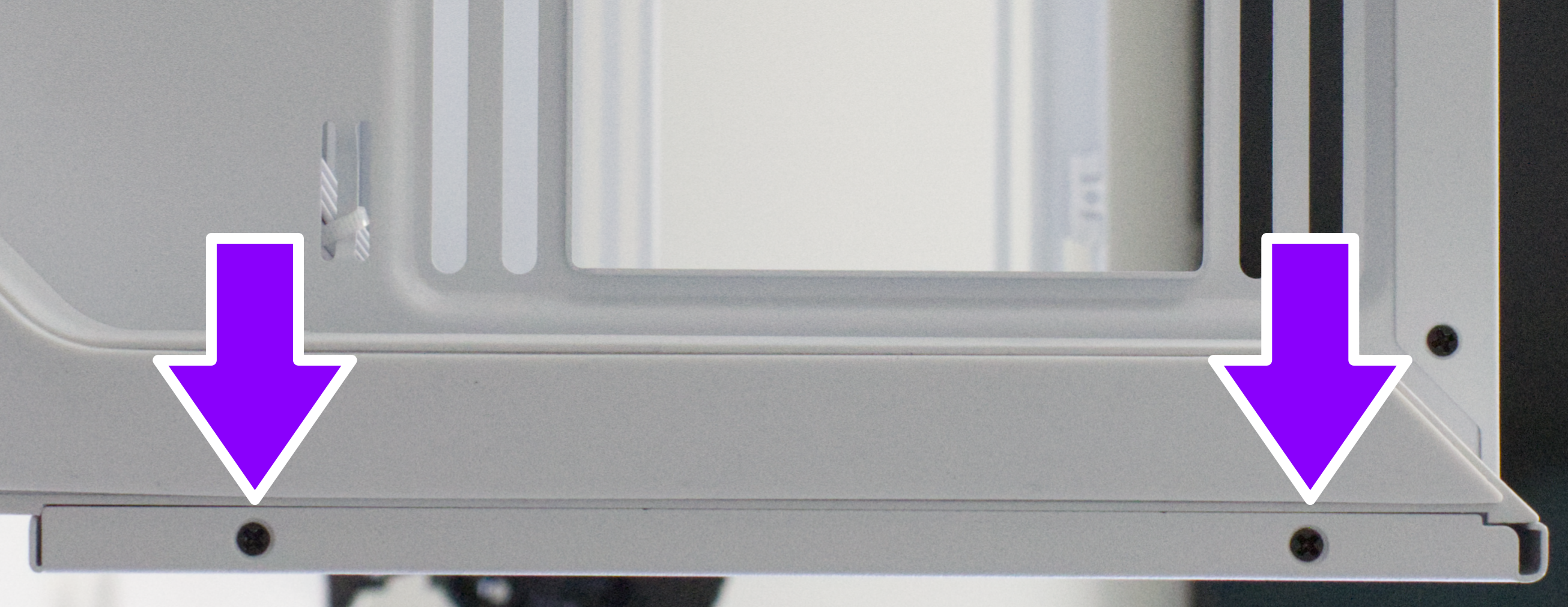

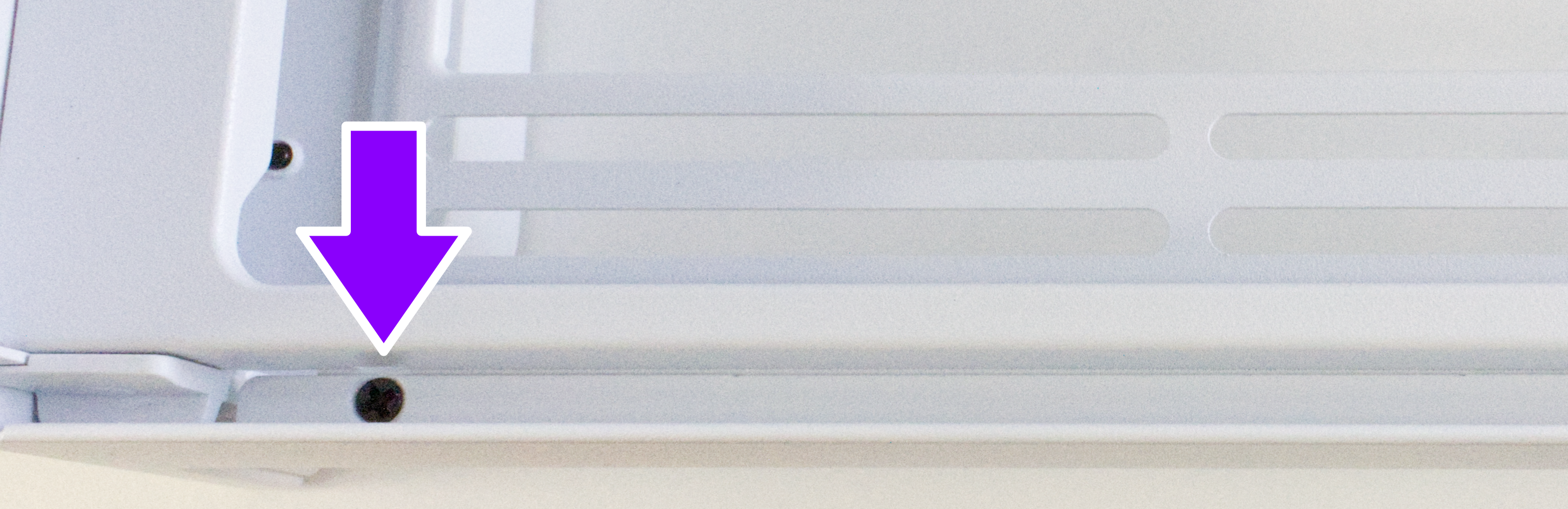

Todos esses parafusos podem ser removidos usando sua chave Phillips #1. É altamente recomendado ter uma bandeja magnética para peças ou organizador durante este passo. Começando pela parte inferior do gabinete, remova os seis (6) parafusos pequenos destacados abaixo:
Borda do lado esquerdo (Vidro Temperado).
Borda frontal

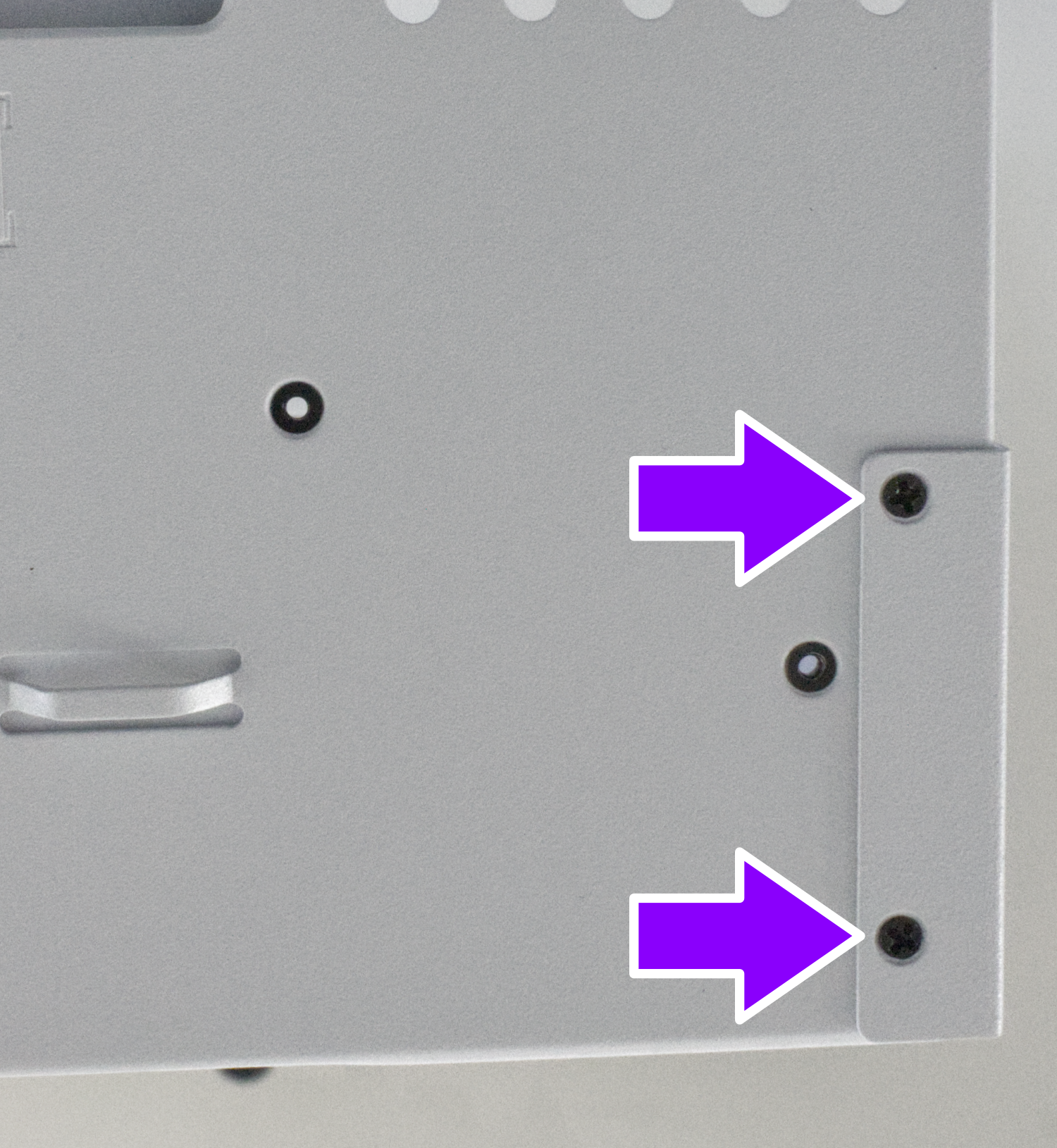

Passe para a traseira do gabinete e remova os dois (2) parafusos curtos localizados no canto inferior direito.

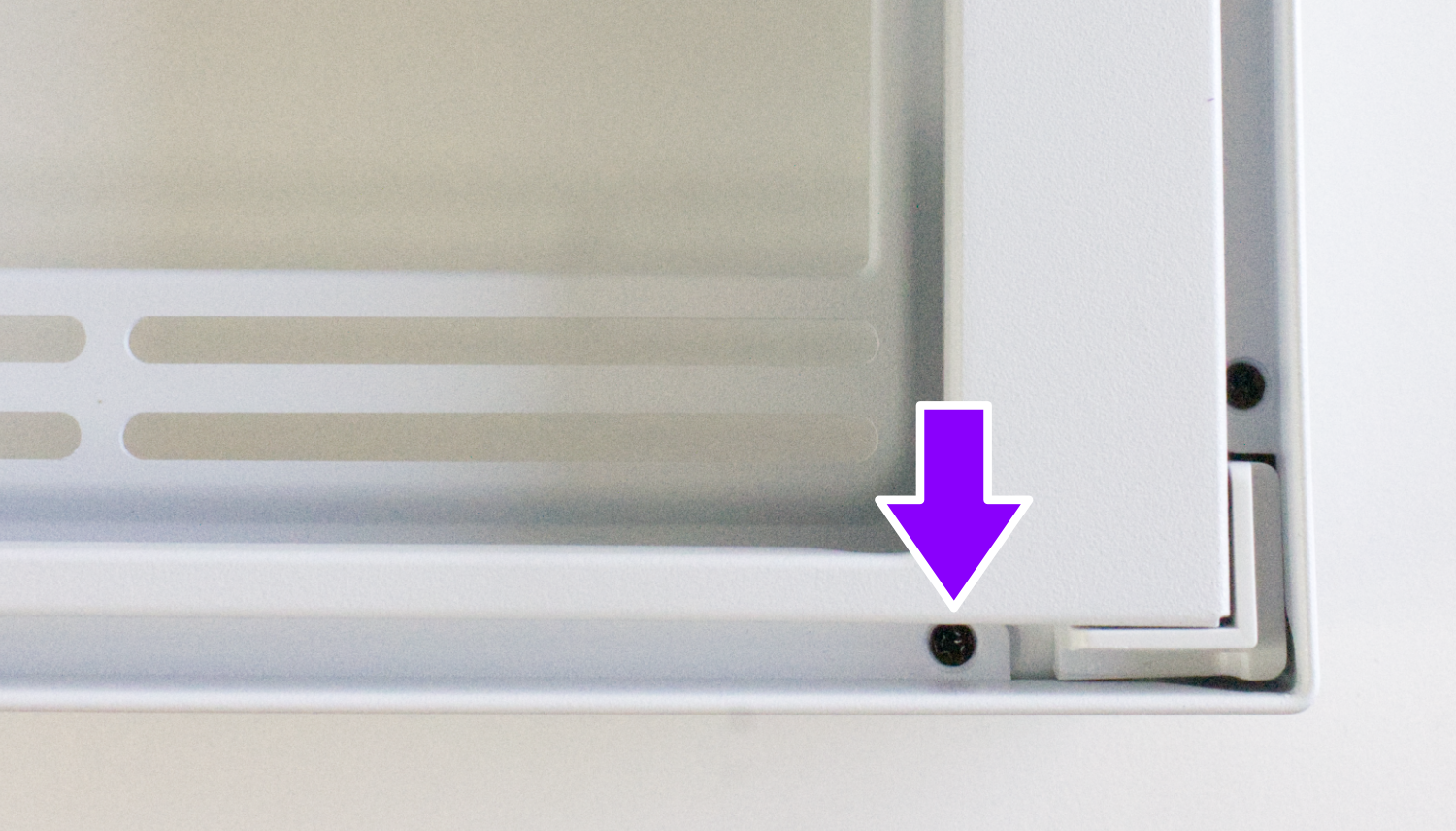

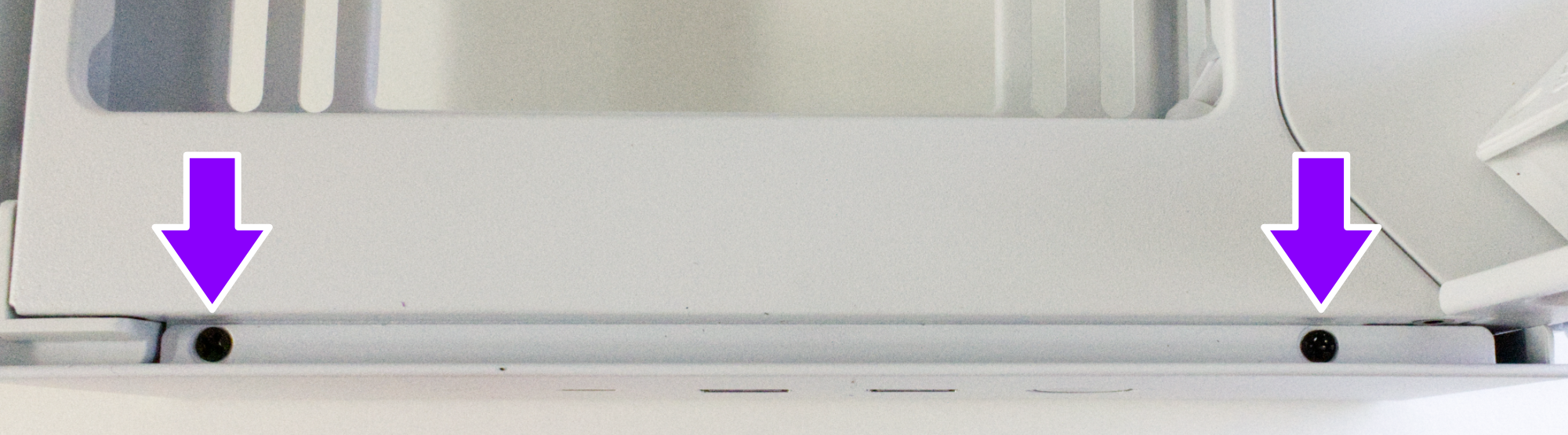

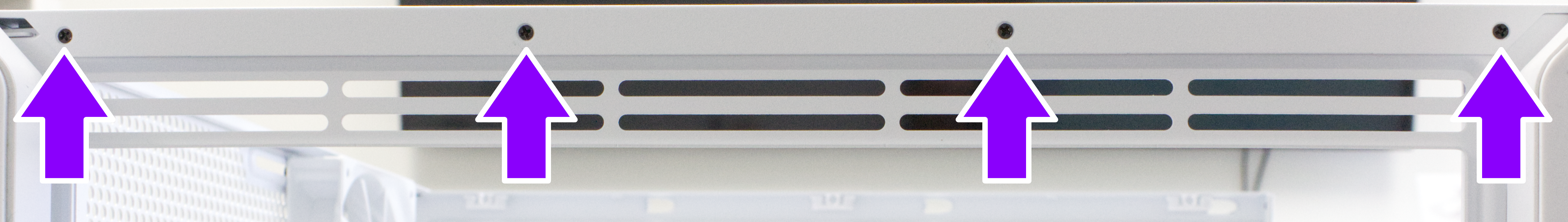

Em seguida, remova os quatro (4) parafusos pequenos encontrados nas bordas internas onde o vidro estava fixado. Haverá dois (2) localizados na borda abaixo do pequeno painel de vidro e dois (2) localizados na borda abaixo do grande painel de vidro.
Borda do painel grande, esquerda.
Borda do painel grande, direita
Borda do painel pequeno

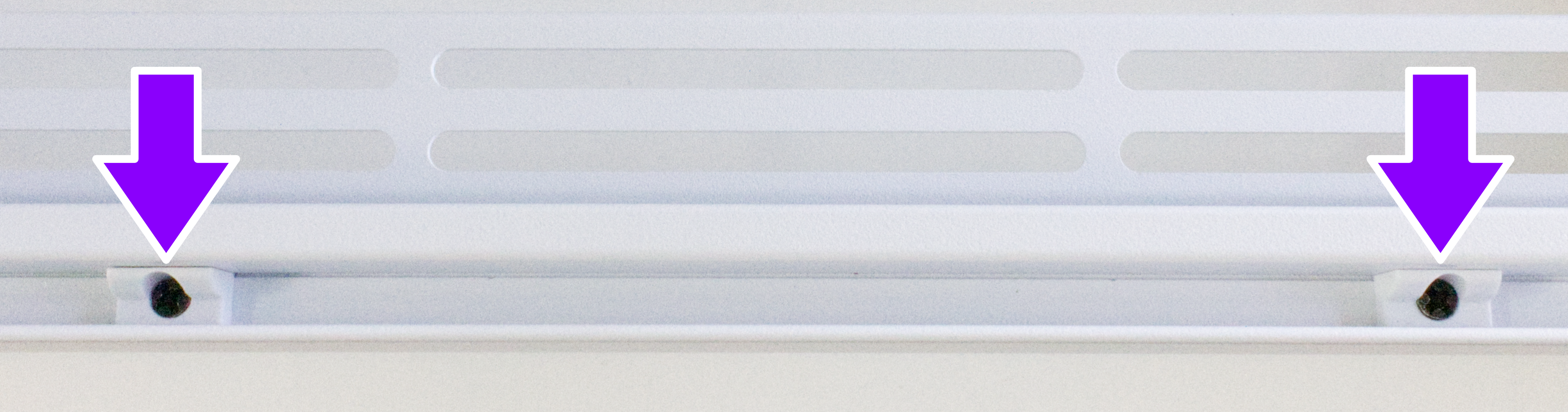

Remova os dois parafusos longos que seguram os clipes de para-choque de plástico no centro da borda do painel grande, depois remova os dois clipes de para-choque de plástico da borda do gabinete. Nota: ao reinstalar os clipes depois, certifique-se de que o lado alto dos para-choques esteja voltado para dentro do gabinete, conforme mostrado abaixo:
Com os parafusos removidos, puxe o bezel a partir da traseira do gabinete e remova o bezel.
Removendo o Módulo I/O

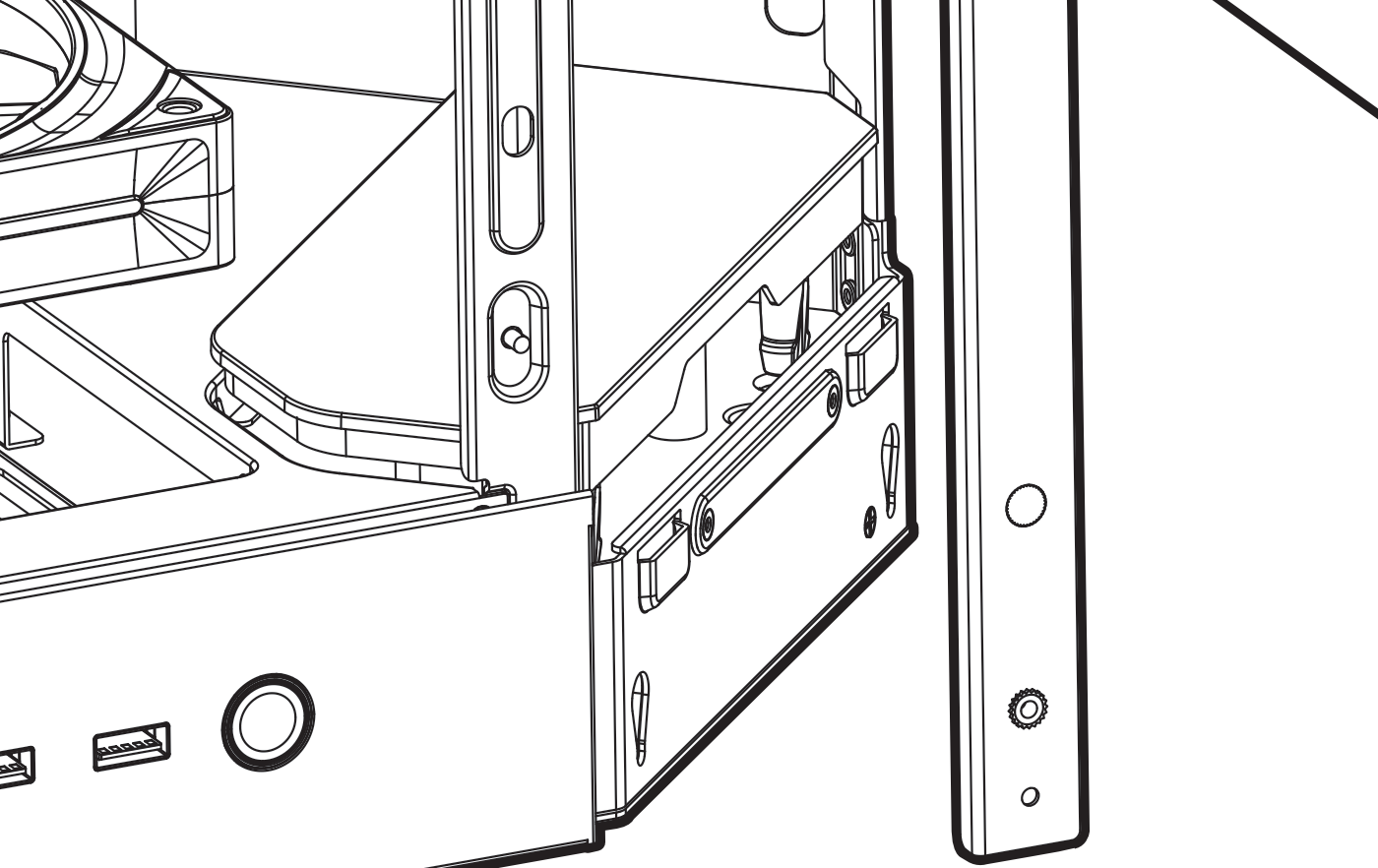

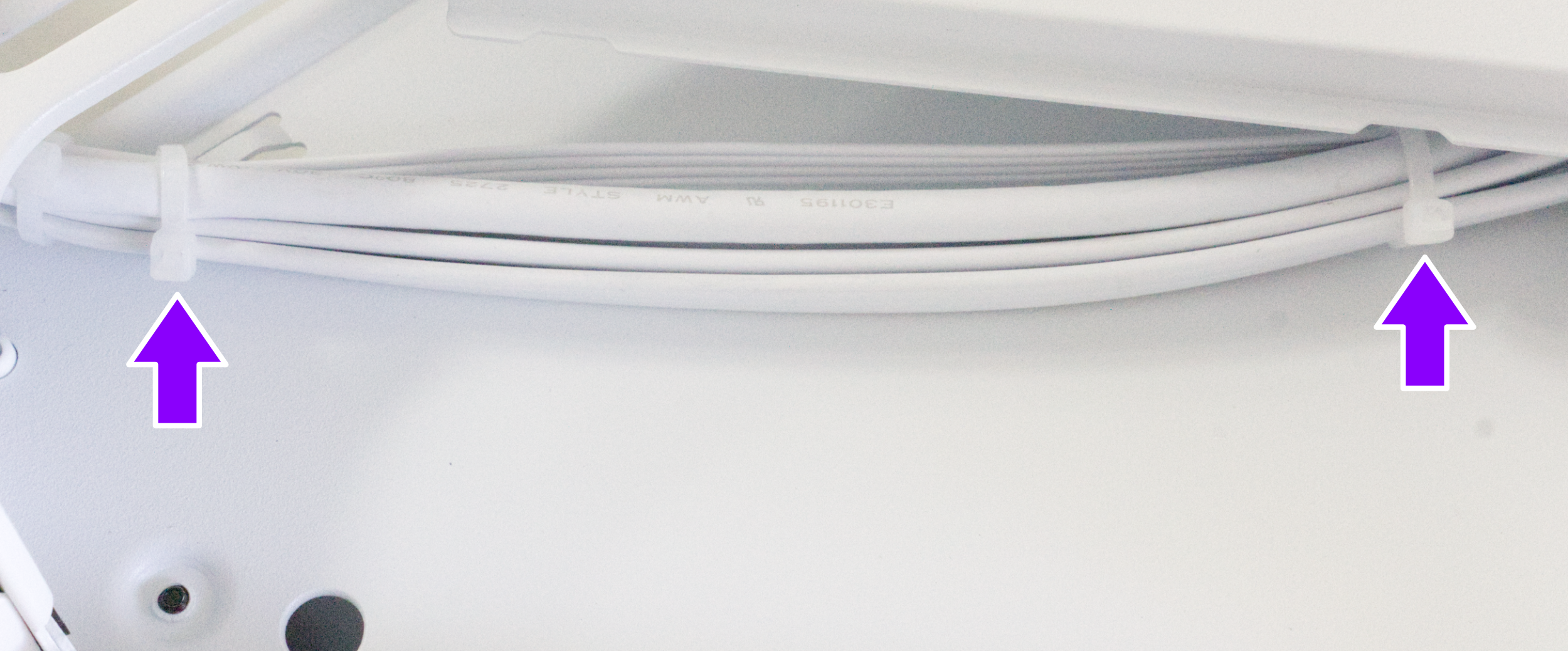

Com o bezel inferior removido, você agora pode acessar o Módulo I/O. Para liberar o módulo, comece cortando as duas abraçadeiras que prendem os cabos I/O ao interior do gabinete, mostradas abaixo:

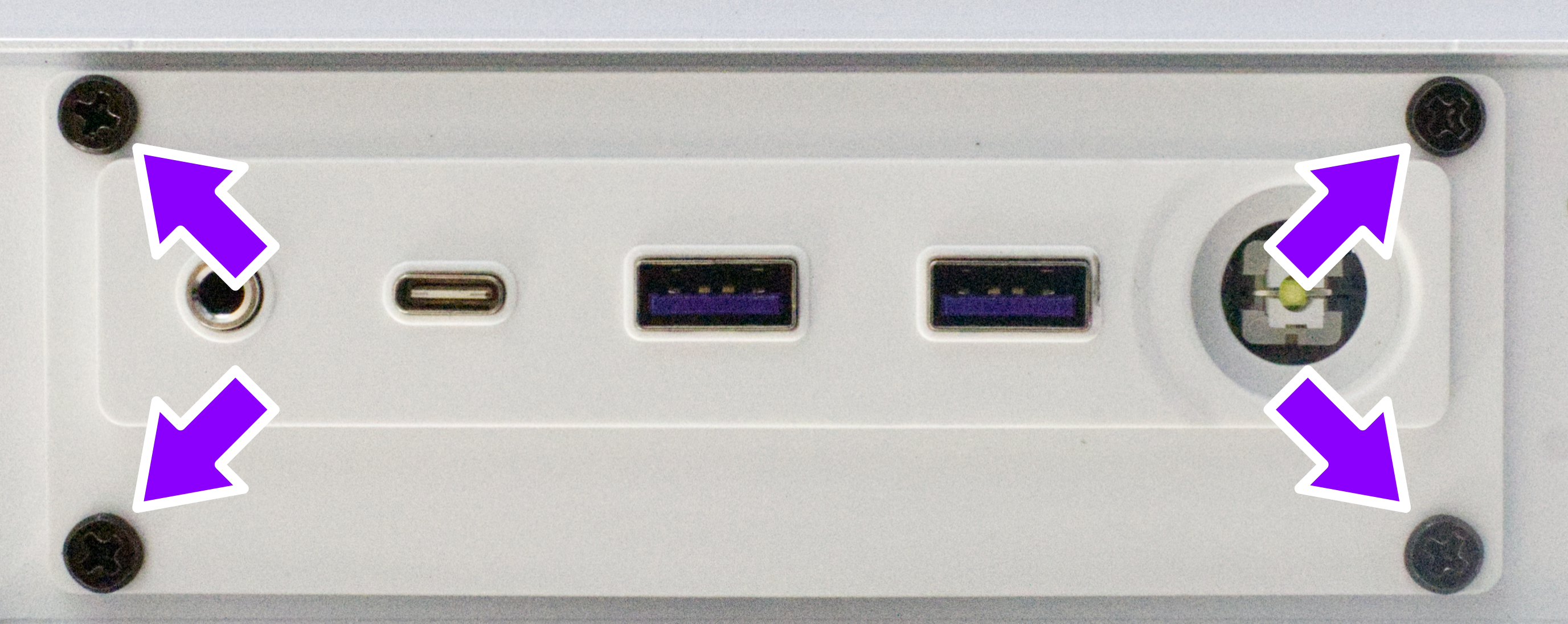

Com as abraçadeiras cortadas, remova os quatro (4) parafusos da face do módulo front I/O e puxe o módulo para fora pela frente do gabinete.
Para instalar o Módulo Front I/O substituto, siga estas instruções na ordem inversa.
