Este guia irá cobrir a substituição do módulo I/O superior no gabinete H7 Flow. Para esta substituição, você precisará dos seguintes itens:

  • Um módulo I/O superior de reposição (também conhecido como módulo USB)
  • Uma chave de fenda Phillips #1
Guia do H7 Flow (2024)

Este guia é específico para os modelos H7 Flow lançados em junho de 2024. Esta versão do gabinete pode ser identificada verificando o Model# localizado na parte traseira do gabinete.

Nome do gabinete Model #
H7 Flow
  • CM-H72FB-01 (Preto)
  • CM-H72FW-01 (Branco
H7 Flow RGB
  • CM-H72FB-R1 (Preto)
  • CM-H72FW-R1 (Branco)

Preparando o Gabinete

Para substituir o módulo I/O superior, você precisará remover os seguintes painéis do gabinete:

  • Painel de malha superior
  • Painel metálico lateral direito

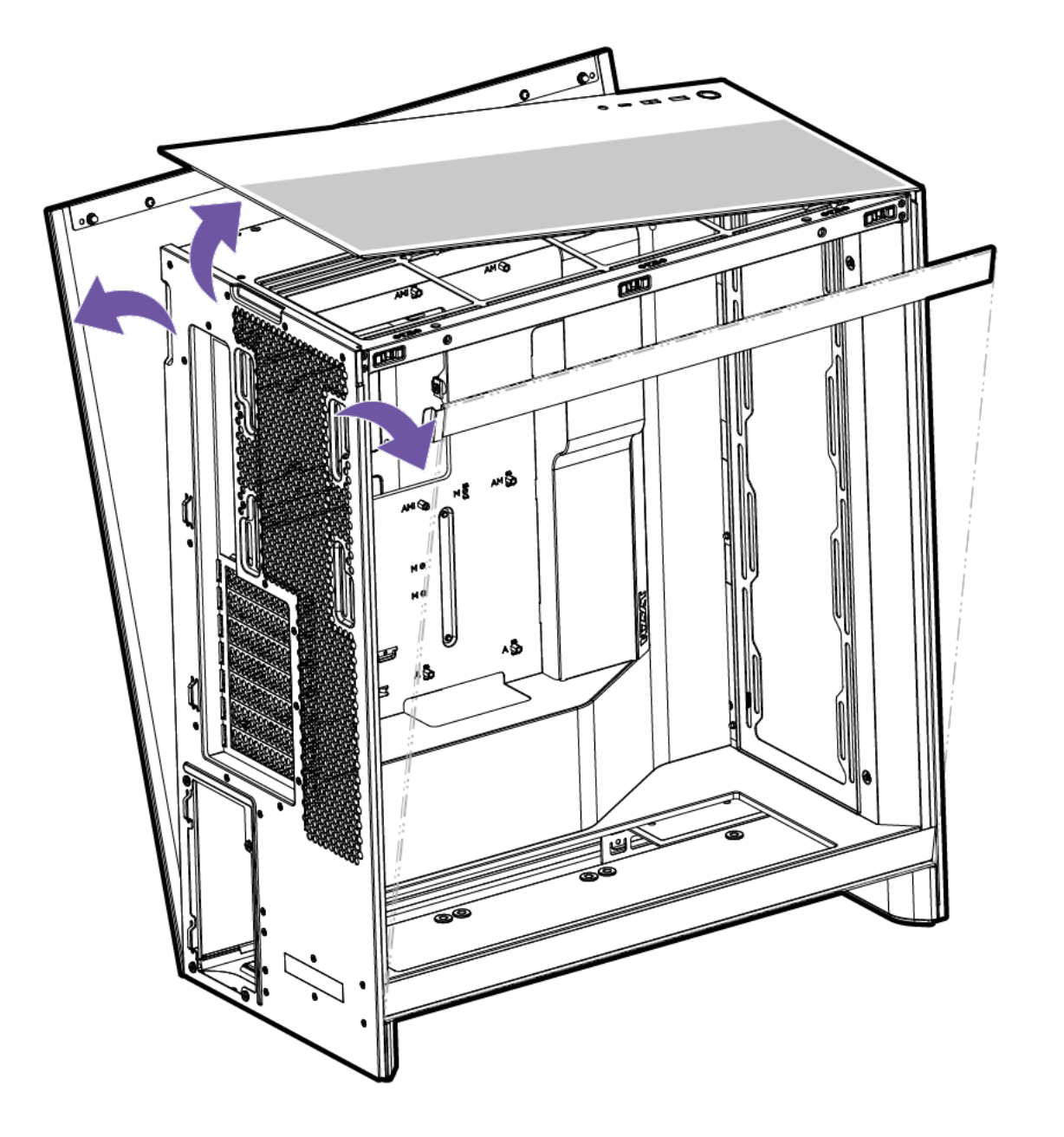

Graças ao design sem ferramentas do H7, remover esses painéis é muito fácil. Para remover o painel superior, use o recorte na parte traseira do gabinete para puxar o painel para cima e para fora do gabinete. O mesmo método pode ser usado para puxar o painel de metal para fora do gabinete também.

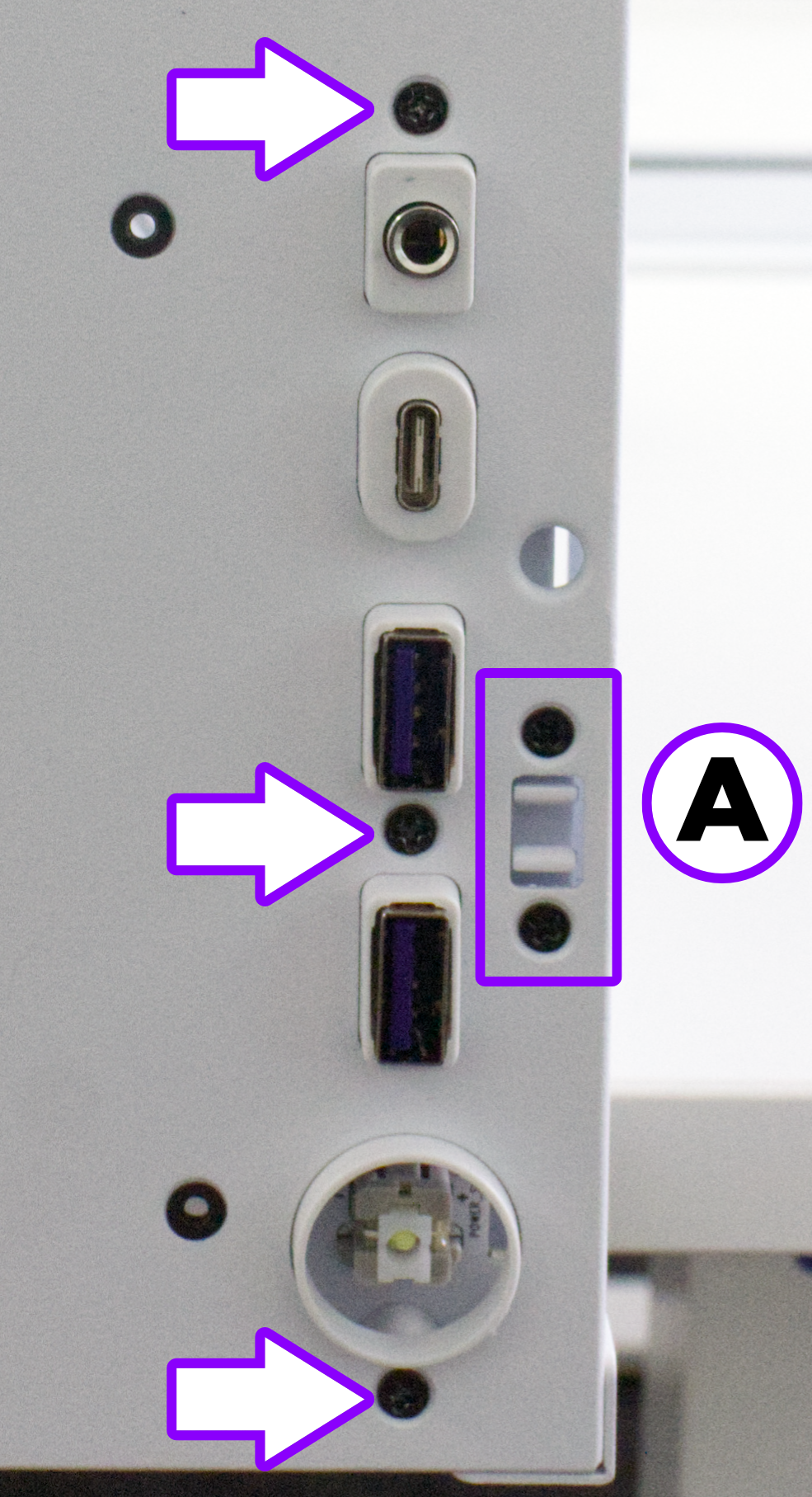

Com os painéis removidos, use sua chave de fenda Phillips #1 para remover os dois parafusos que prendem a trava do gabinete no lugar (A), depois remova a trava do gabinete. Com a trava removida, desparafuse os 3 parafusos que prendem o módulo I/O superior no lugar e puxe o I/O por baixo.

Para instalar o módulo I/O superior de reposição, siga estas instruções em ordem inversa.
